КС-55722-1 "Юргинец"

[coles]

Технические характеристики автомобильного крана ЮРГИНЕЦ КС 55722-1

Базовое шасси автомобильного крана Юргинец КС-55722-1 - Урал 55571-1252-10/30/40

Колесная формула - 6х6

Мощность двигателя, кВт (л.с.) - 132 (180)

Грузоподъемность максимальная автокрана Юргинец, т - 25.0

Высота подъема крюка автокрана КС 55722-1, м

- с основной телескопической стрелой - 8.4...20.5

- с удлинителем - 27.4

Максимальный грузовой момент, тм - 80

Зона выполнения грузовых операций, град - 290

Скорость подъема-опускания номинального груза, м/мин - 0.2...8.0

Максимальная скорость подъема, м/мин - 18.0

Максимальный телескопируемый груз, т 4.5

Скорость посадки, м/мин 0.2

Скорость передвижения, км/час 60

Частота вращения, об/мин 0.2...2.2

Габаритные размеры крана автомобильного Юргинец КС 55722-1, мм

длина 9980

ширина 2500

высота 3590

Полная масса автомобильного крана Юргинец КС 55722-1, т 21.3

[coles]

:arrow:

[EXTRIM]

А вот ище один

[Kolyan22rus]

вид сверху

[coles]

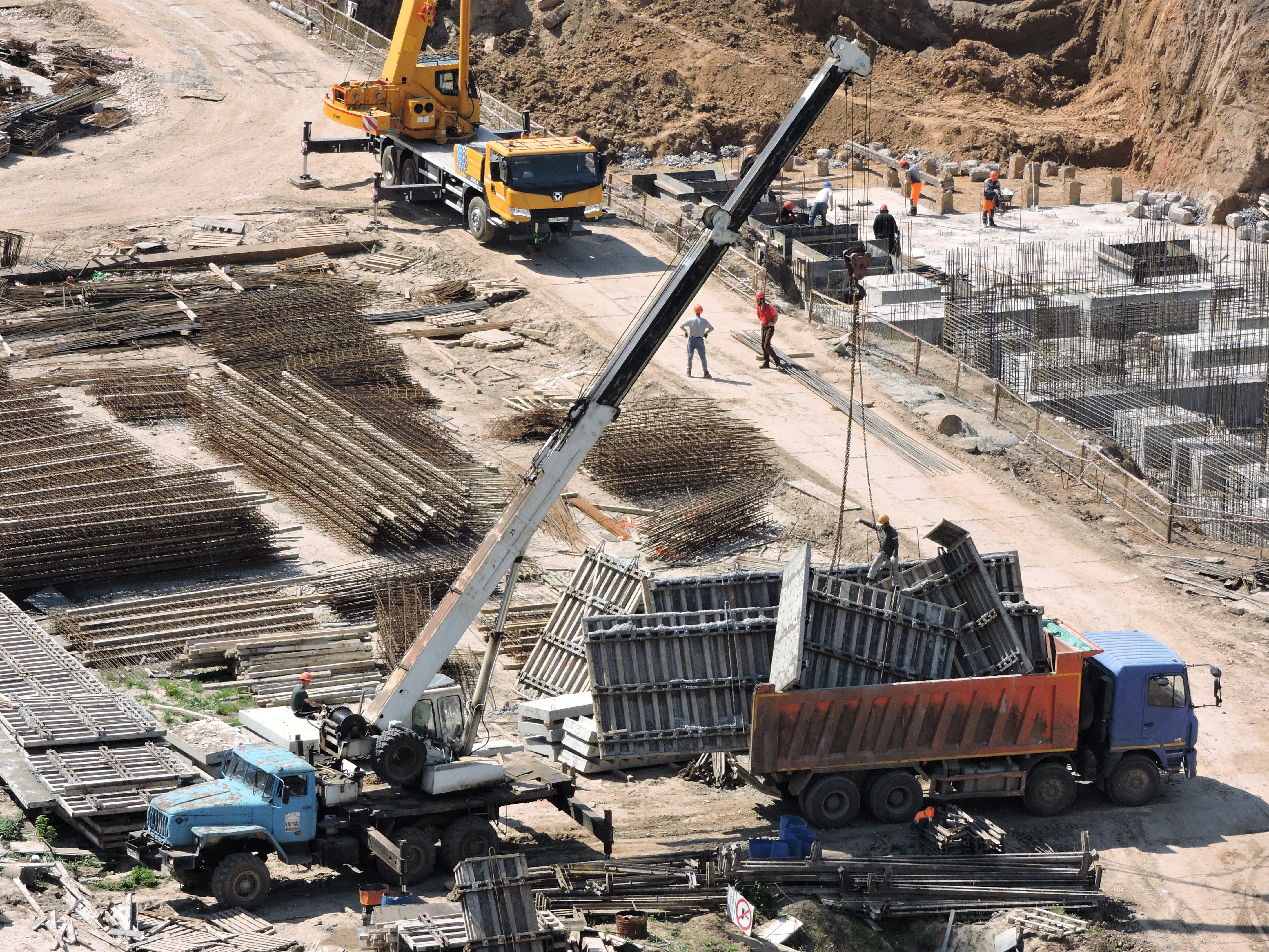

Максимальный вылет)))

[Гость]

Максимальный вылет)))

Интересно у него вылет стрелы осуществляется с помощью полиспаста или гидравлики?

[Tompfmych]

Максимальный вылет)))

Интересно у него вылет стрелы осуществляется с помощью полиспаста или гидравлики?

я так полагаю последняя секция полиспастом (его видно на фото) а вторая цилиндром

[coles]

с инета:

[sergikoff]

кто нибудь может помочь чертежами, габ.размерами этого крана? может есть возможность снять размеры крановой установки? заранее спасибо.

[rew]

Добрый день,есть вопрос по этому крану,может кто сталкивался и знает. Юрга,шасси урал, прибор безопасности ОНК-140-48М ( датчик усилия установлен в оттяжку грузового каната). Ни как не удается настроить массу груза,ни оттяжкой,ни резистором..... Уже идей нет как настроить его

[rew]

разобрался
