реконструкция HOBBI ENGINE HE-0805

[sabmarine]



Обалденные цепи!

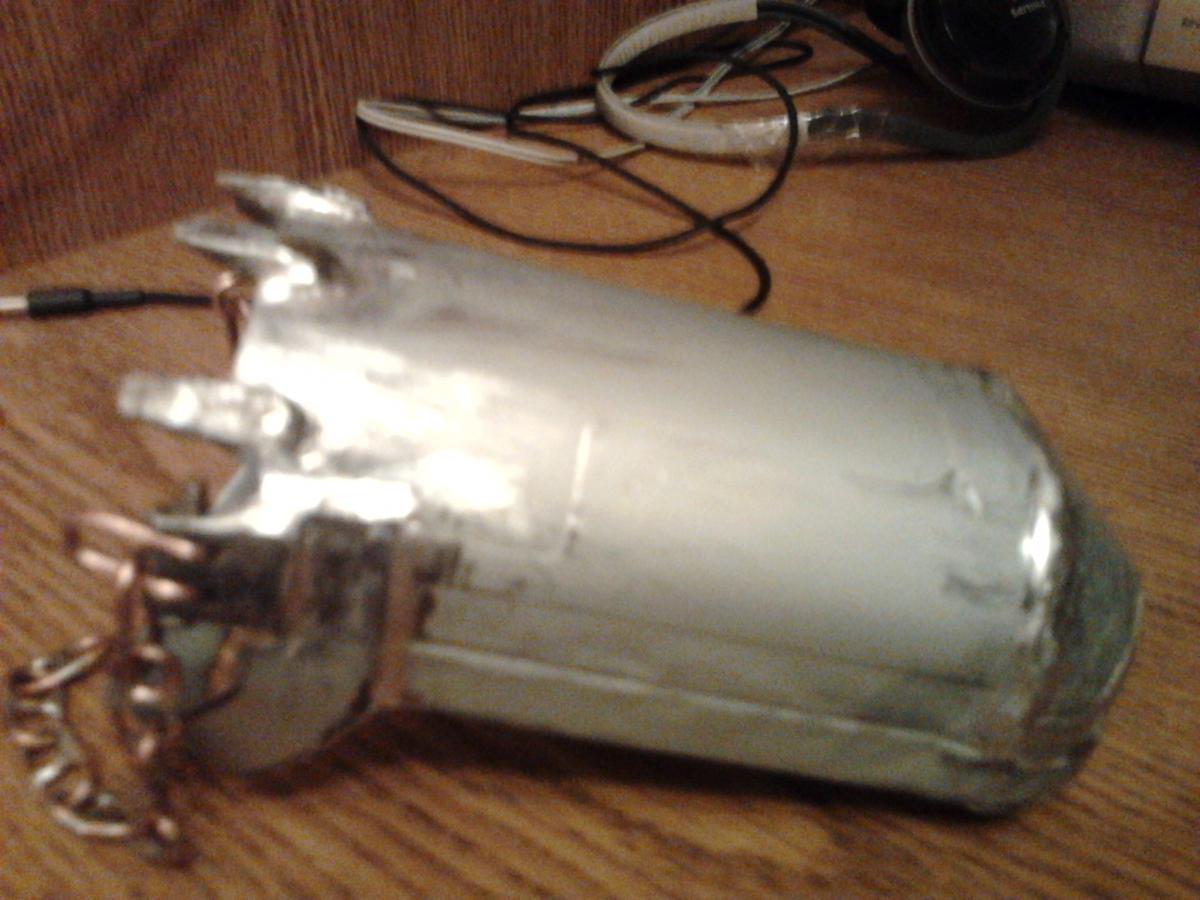

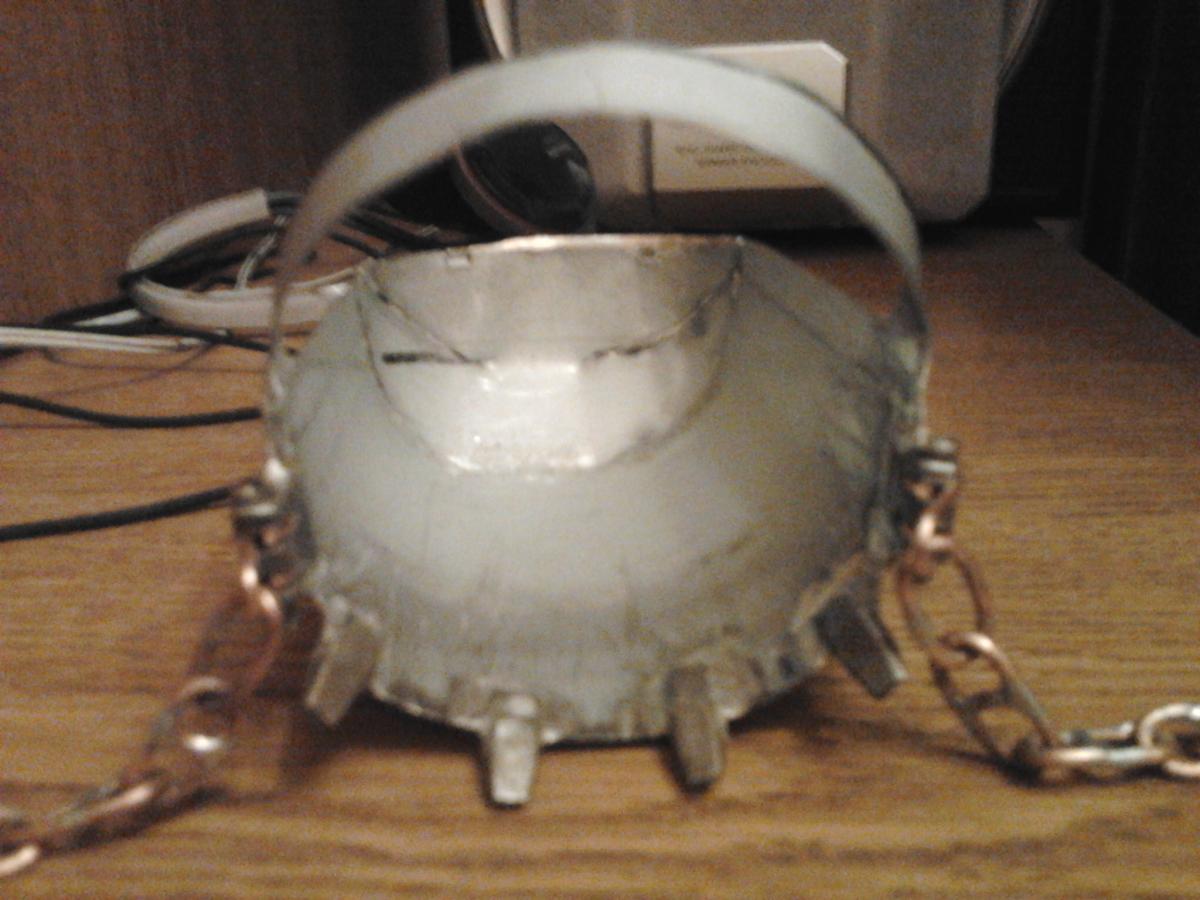

Славный ковшик получился, детализация отменная!

спасибо! когда закончу ковш-начну делать наводку,детали уже есть.

[sabmarine]

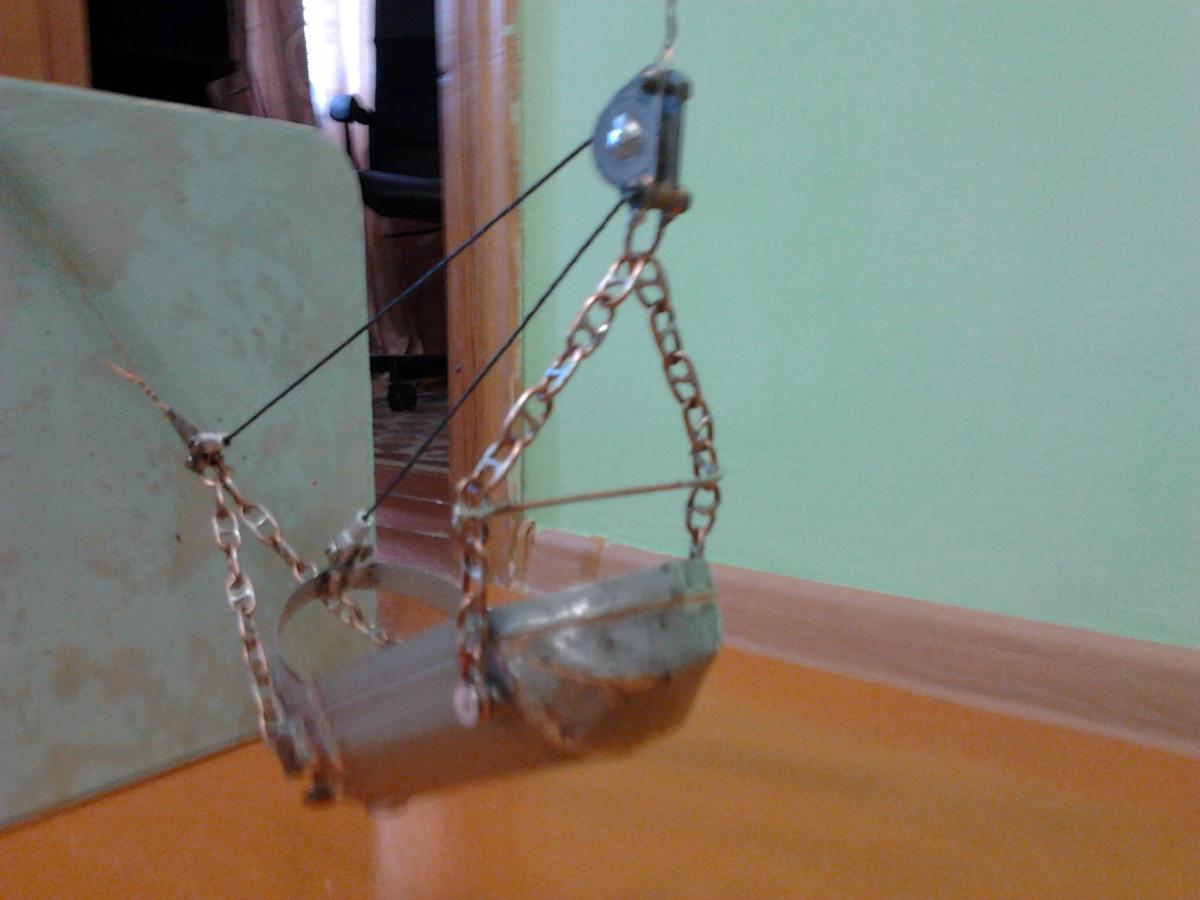

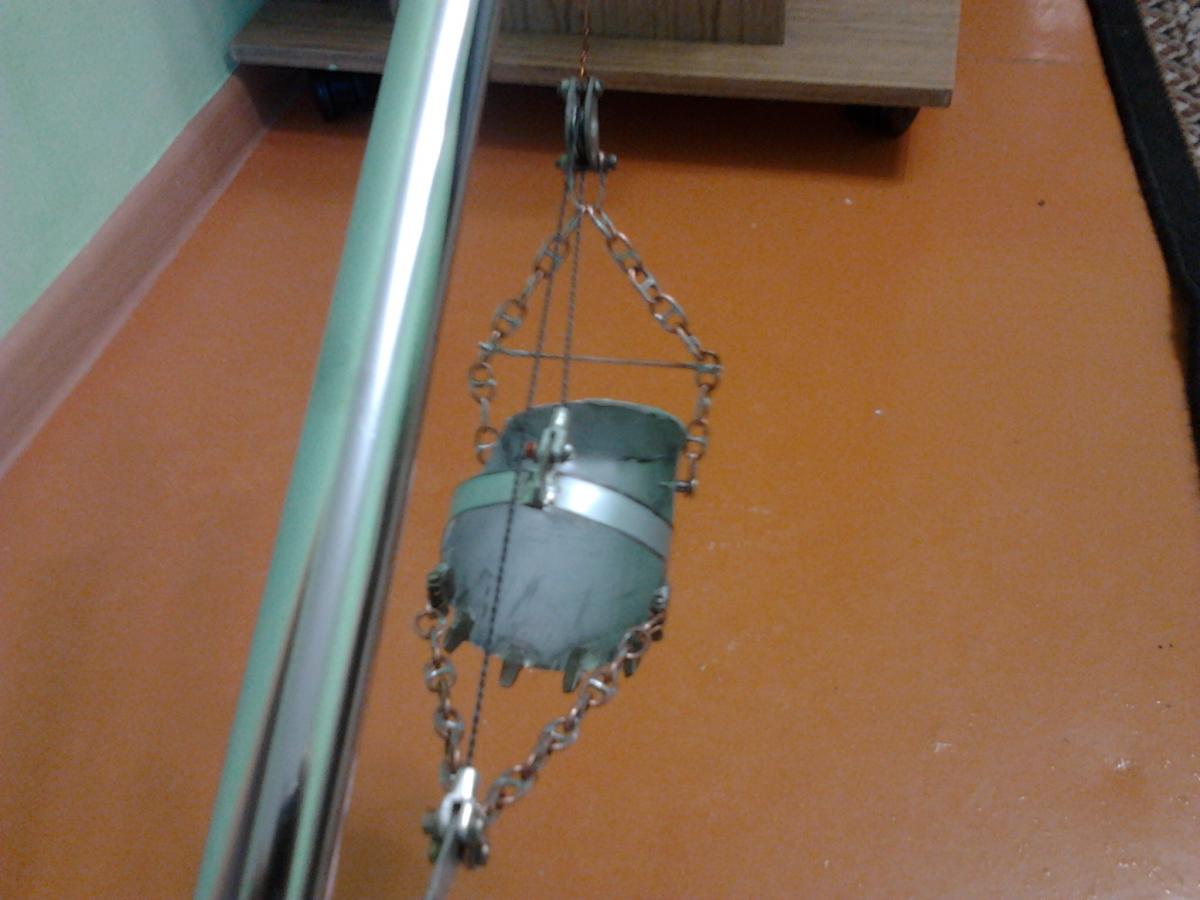

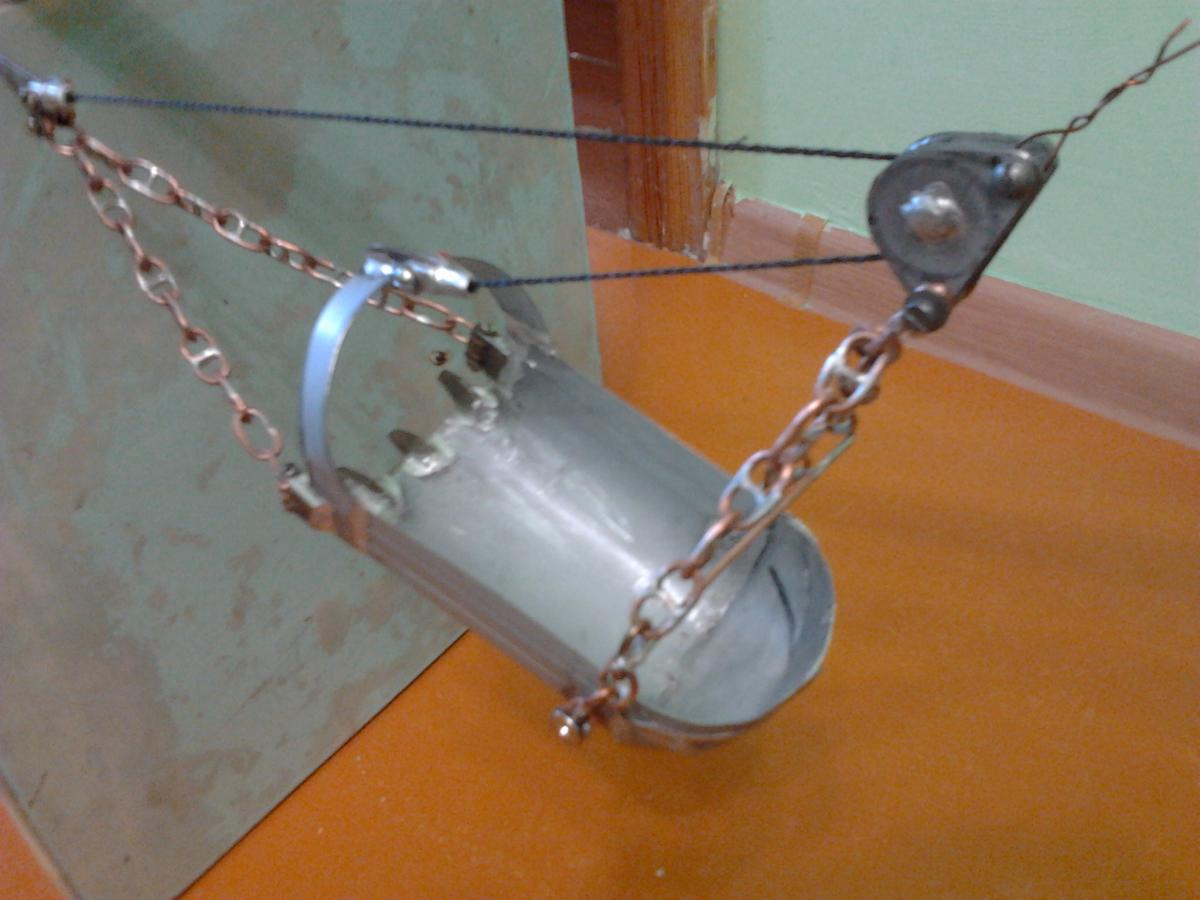

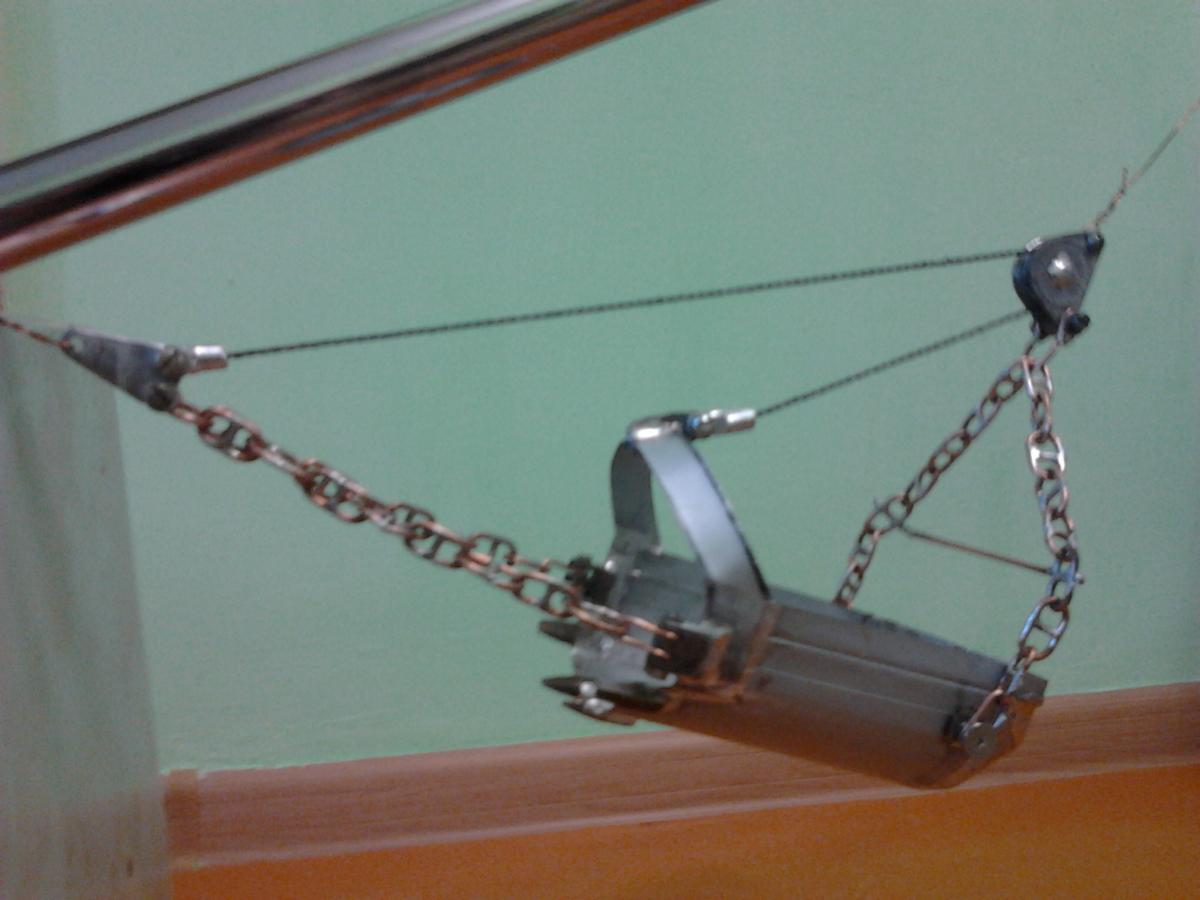

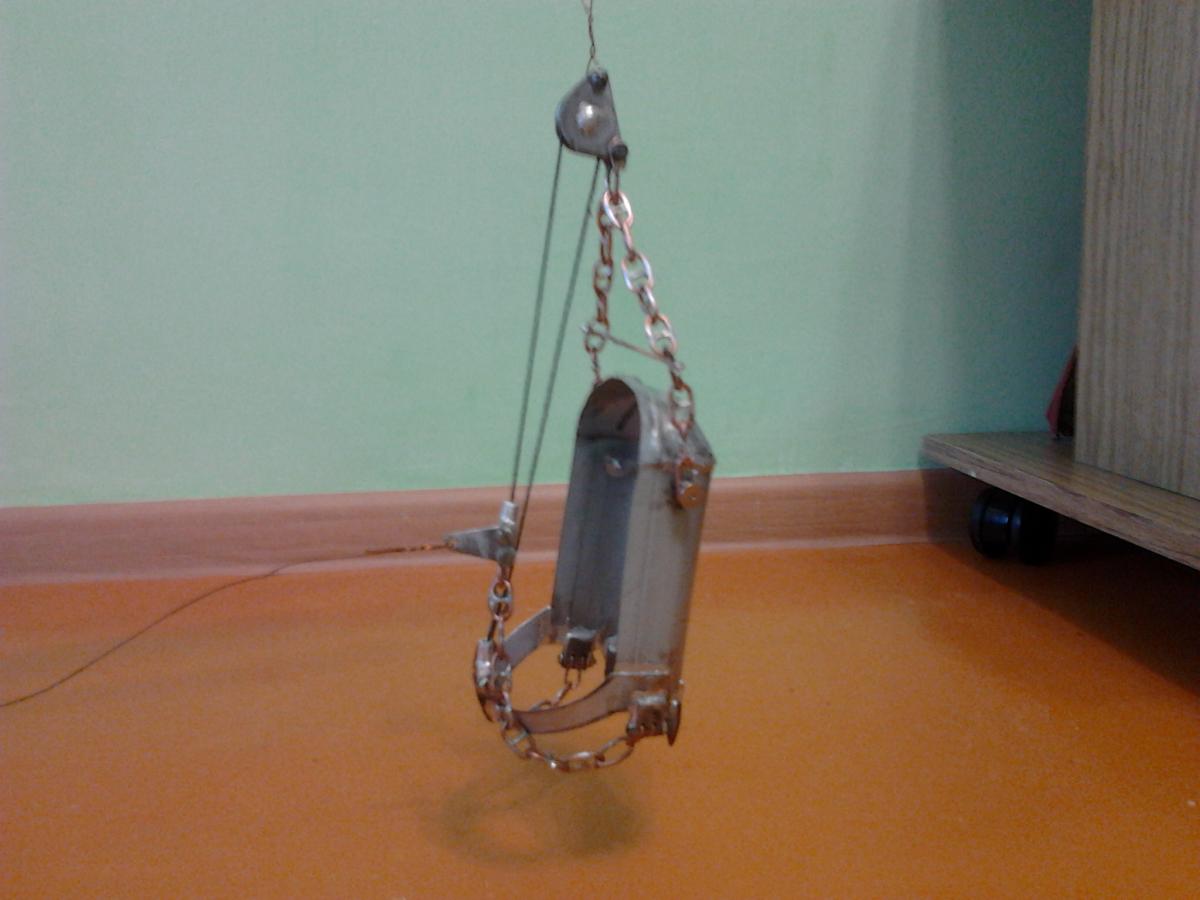

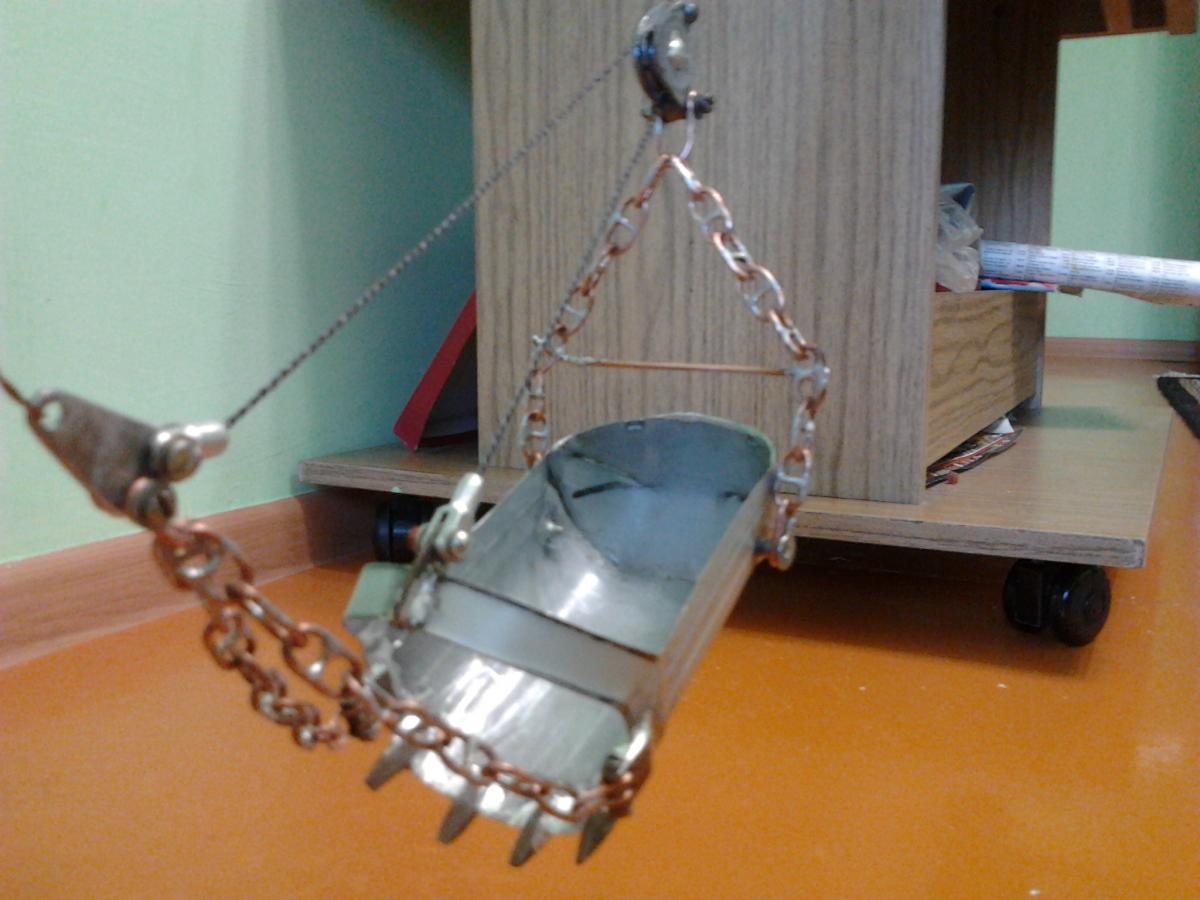

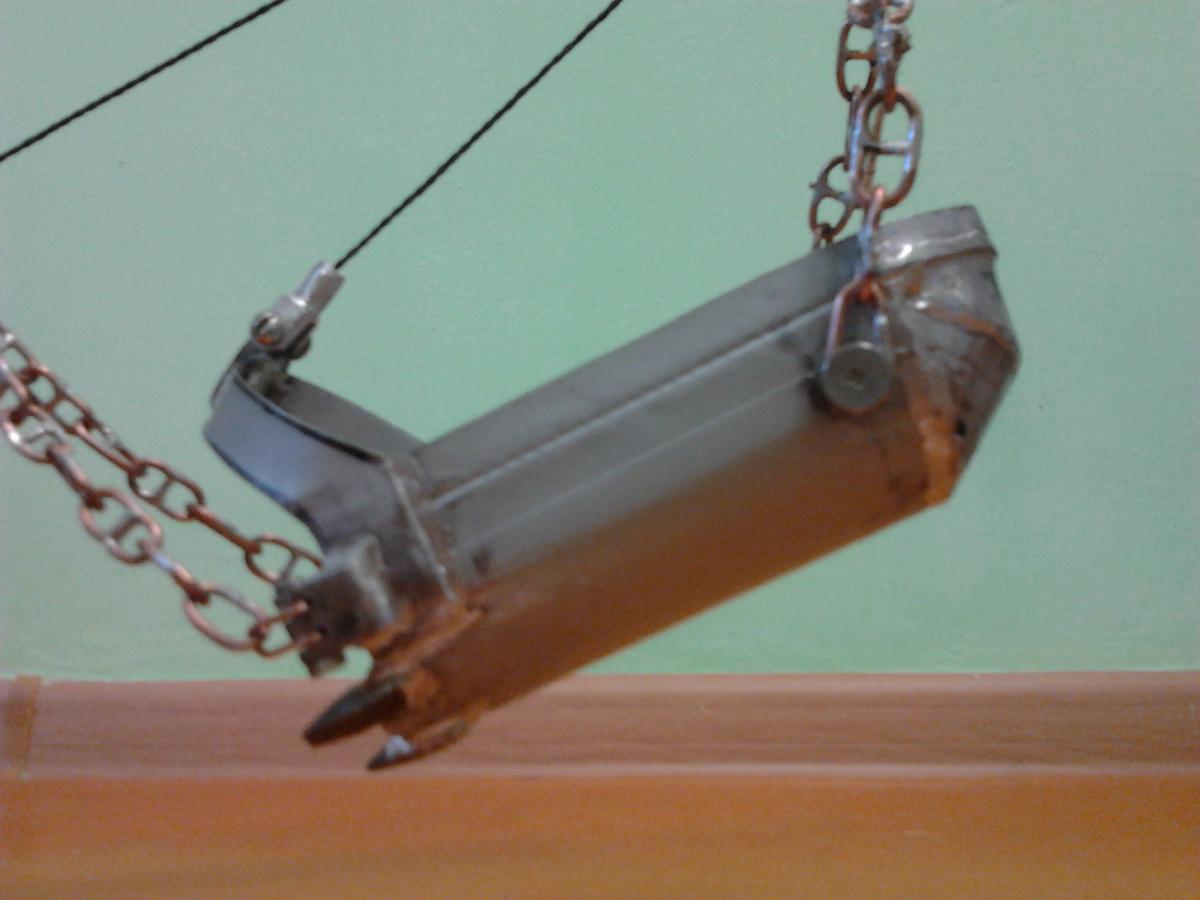

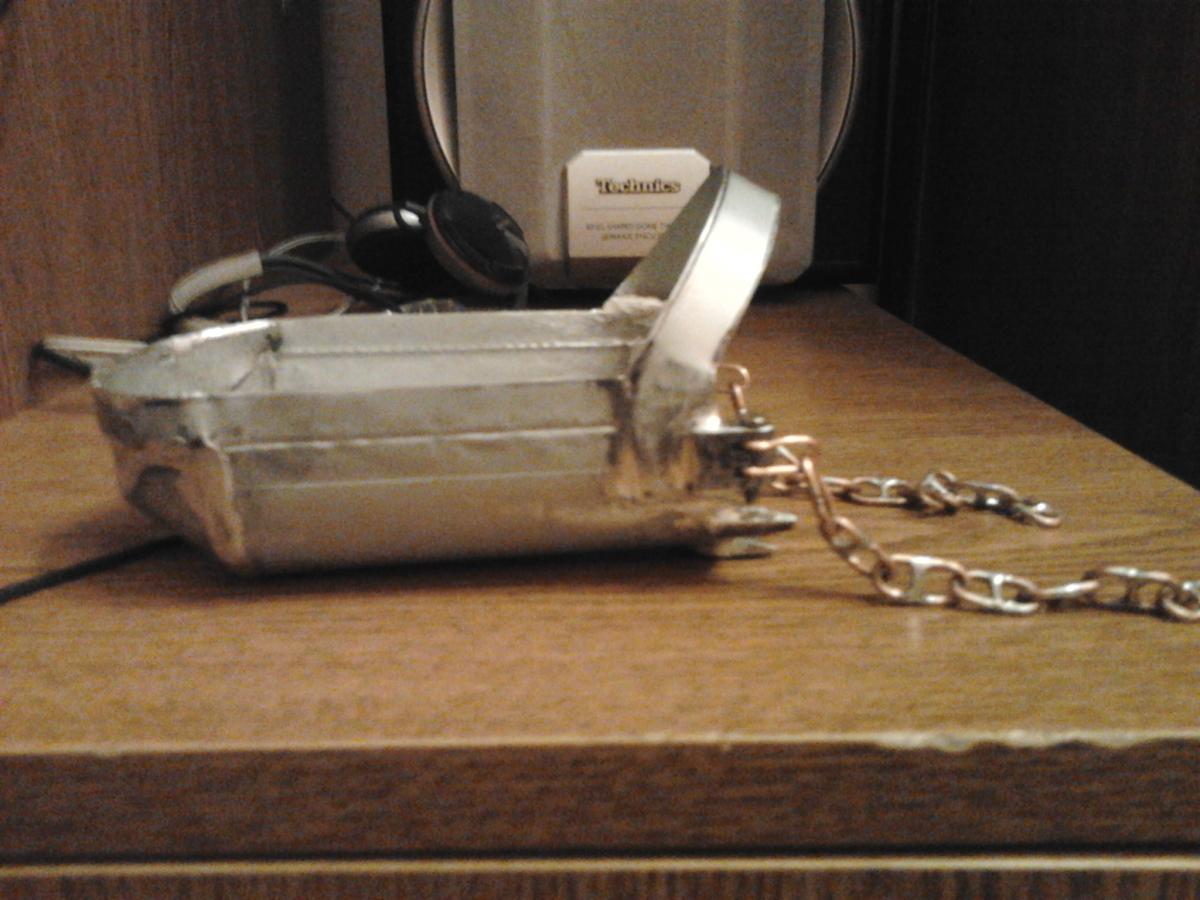

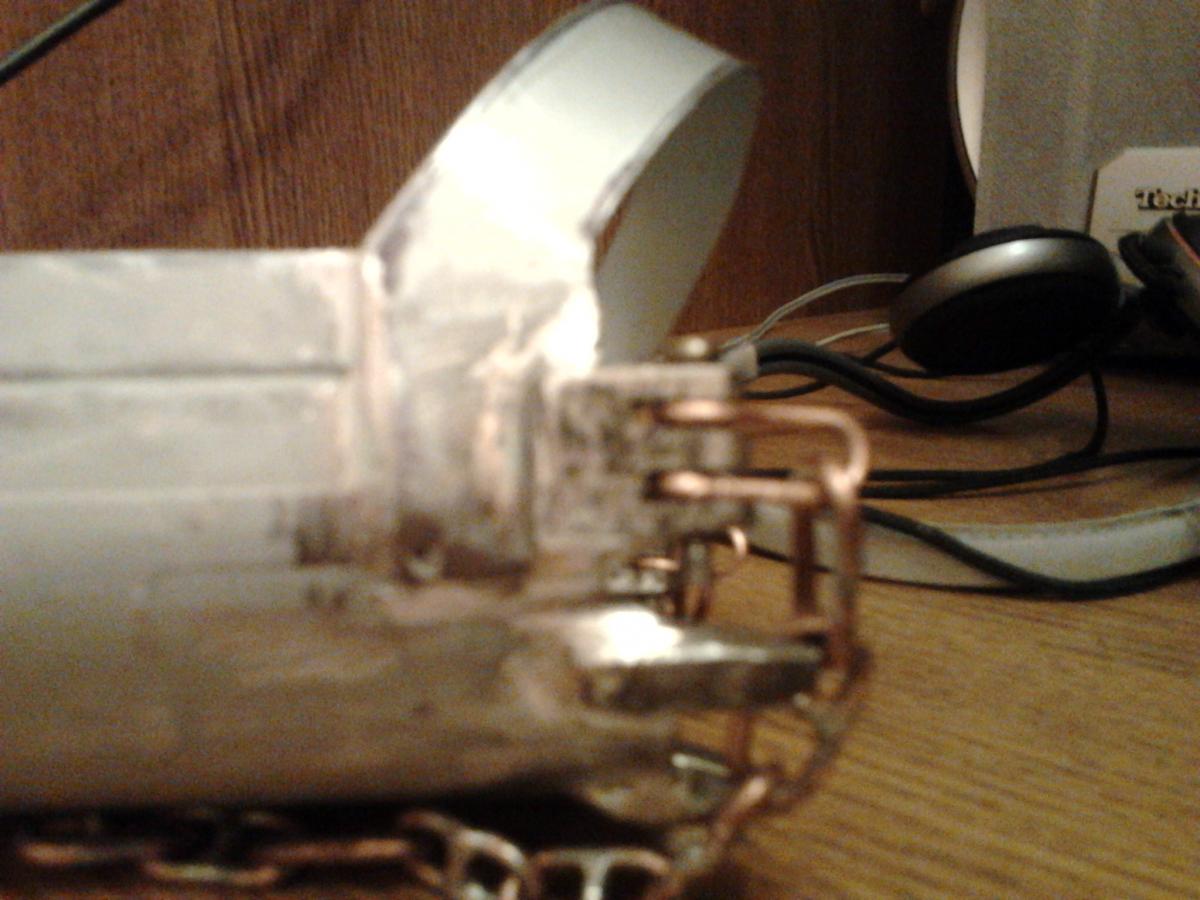

наконец то докрасил ковш. что получилось-вам судить:

[sabmarine]

червячные редукторы,которые я заказал,ещё не привезли. от скуки решил собрать разобранный экскаватор и повесить на него новый ковш. смотрится на мой взгляд хорошо,но для того чтобы работал,нужна ещё одна лебёдка.понемногу занимаюсь изготовлением блочной подвески.

[Antcranes]

притом лебедка то по хорошему нужна с возможностью сброса груза, чтобы ковш закидывать дальше конца стрелы.... А вот как это реализовать....

[sabmarine]

притом лебедка то по хорошему нужна с возможностью сброса груза, чтобы ковш закидывать дальше конца стрелы.... А вот как это реализовать....

над этим я думал и знаю как реализовать. нужна лебёдка с регулируемой эл.магнитной муфтой. такие муфты стояли в старых машинках для счёта денег. принцип простой: на подъём муфта полностью расторможена,эл. двигатель включен. на опускание работает только муфта,груз опускается под собственным весом. всё это сильно усложняет конструкцию и эл. схему,хотя идея очень заманчивая и работа модели была бы больше похожа на оригинал.

[Tompfmych]

Немного упростило бы схему использование двух барабанов на одном валу, в каждый барабан по муфте, а вал включил и он все время вращается, все операции осуществлять замыканием-размыканием муфт. Правда в таком случае на каждый барабан нужен тормоз, что усложняет конструкцию еще больше, чем просто внедрение в лебедки электромагнитных муфт. Зато можно полноценный симулятор драглайна сделать, с педалями, все как положено

[sabmarine]

Немного упростило бы схему использование двух барабанов на одном валу, в каждый барабан по муфте, а вал включил и он все время вращается, все операции осуществлять замыканием-размыканием муфт. Правда в таком случае на каждый барабан нужен тормоз, что усложняет конструкцию еще больше, чем просто внедрение в лебедки электромагнитных муфт. Зато можно полноценный симулятор драглайна сделать, с педалями, все как положено

Получается классическая кинематика механического экскаватора! я думал как сделать тормоз из того,что можно найти или купить,но так и не придумал... у "родных" редукторов довольно большая скорость,так что в принципе можно будет попробовать закинуть ковш. когда полностью закончу и освоюсь с управлением-надо будет снять видеоролик.

[sabmarine]

примерил блочную подвеску: оказалась слишком лёгкой-придётся добавить вес.замок на крюк не сделал,просверлить с первой попытки не получилось-сломал сверло.

[sabmarine]

вчера пришли долгожданные червячные редукторы Tamia планирую поставить их на ходовую вместо штатных.

[sabmarine]

Австралиец меня опередил,хотя модель немного другая:

[uyRA]

...опередил хе,а ковш драглайна "топорный";с твоим не сравнить...у кого качество ,у кого количество,то бишь скорость...

[Tompfmych]

С грейфером ужас - надо было успокоитель делать

[sabmarine]

С грейфером ужас - надо было успокоитель делать

успокоитель был,он его снял. интересно,тяговая лебёдка "родная" или самодельная? "гусёк" точно фабричный.

[sabmarine]

...опередил хе,а ковш драглайна "топорный";с твоим не сравнить...у кого качество ,у кого количество,то бишь скорость...

ковшик у него конечно не ахти,у меня в детстве было что то подобное. просто до вчерашнего дня я не знал что кто то ещё занимается переделкой HOBBI ENGINE.

[Tompfmych]

Мельница у него понравилась

[sabmarine]

Мельница у него понравилась

под мельницу не плохо было бы лотки сделать

[Tompfmych]

под мельницу не плохо было бы лотки сделать

Можно так целую диораму сотворить - драглайн загружает грунт в мельницу, мельница выдает на поддоны, поддоны берет, например, кран и куда-нибудь грузит, а крупные фракции, корешки там всякие, грузит в самосвалы экскаватор или фронтальный погрузчик.

[sabmarine]

в общем и целом работа закончена,осталось собрать

[sabmarine]

ура! заработало! теперь надо научиться управлять экскаватором и можно будет его опробовать на открытом грунте..

[Linz]

ура! заработало! теперь надо научиться управлять экскаватором и можно будет его опробовать на открытом грунте..



Как бы сказал подполковник нашего цикла: "А вот это зашибись!"

Ковш полностью опрокидывается? По фоткам непонятно, хотя по всей видимости он это умеет.

[S.T.A.L.K.E.R.]

Надо бы ему еще кабину от Э652Б переделать и стрелу.

[sabmarine]



Как бы сказал подполковник нашего цикла: "А вот это зашибись!"

Ковш полностью опрокидывается? По фоткам непонятно, хотя по всей видимости он это умеет.

ковш опрокидывается полностью,длины разгрузочного каната хватает . сложноват в управлении т. к. радиоуправление не пропорциональное,слишком большая скорость лебёдок,к тому же за рычагами экскаватора я сидел всего один раз в жизни(Э 2503 с прямой лопатой)

[sabmarine]

Надо бы ему еще кабину от Э652Б переделать и стрелу.

кабину и стрелу я со временем переделаю,но скорее всего это будет MENCK.

[sabmarine]

мой гусеничный кран HE 0805:

[sabmarine]

понемногу привыкаю к управлению,всё таки скорость лебёдок слишком большая:
