Часть 1.

Типа отпуск кончился можно и продолжить, ниже по теме я грозился показать весь процесс изготовления. Так вот, после того как вырезали деталь из воска на станке ее требуется довести до ума, путем очистки от стружки, отпиливания лишних поддержек и построении литника. Для литников используется обычный инжекционный воск на свой вкус и цвет. Сами же литники делаются с помощью воскового инжектора путем впрыска расплавленного воска в силиконовую форму. Несколько фоток для наглядности, инжектор с силиконовой формой, литники, готовые восковки под елку. Дальше будем собирать восковую елочку, устанавливать в опоки и формовать но об этом в следующий раз.

[melwin89]

Типа отпуск кончился можно и продолжить, ниже по теме я грозился показать весь процесс изготовления. Так вот, после того как вырезали деталь из воска на станке ее требуется довести до ума, путем очистки от стружки, отпиливания лишних поддержек и построении литника. Для литников используется обычный инжекционный воск на свой вкус и цвет. Сами же литники делаются с помощью воскового инжектора путем впрыска расплавленного воска в силиконовую форму. Несколько фоток для наглядности, инжектор с силиконовой формой, литники, готовые восковки под елку. Дальше будем собирать восковую елочку, устанавливать в опоки и формовать но об этом в следующий раз.

Сурово))), прям как на заводе!

[Anatoliy]

грандиозная работа и объем. Высший уровень.

Но так модель только для себя можно делать или за безумные деньги . Не уверен, что ваше желание делать модель в тираже за "бюджетную" сумму возможно при подсчете всех затрат.

[Sabaka]

грандиозная работа и объем. Высший уровень.

Но так модель только для себя можно делать или за безумные деньги . Не уверен, что ваше желание делать модель в тираже за "бюджетную" сумму возможно при подсчете всех затрат.

Анатолий, без паники, производство из металла не дороже чем из жидкого пластика.



Сурово))), прям как на заводе!

Да, так и есть, у меня получается свое мини производство))

[Sabaka]

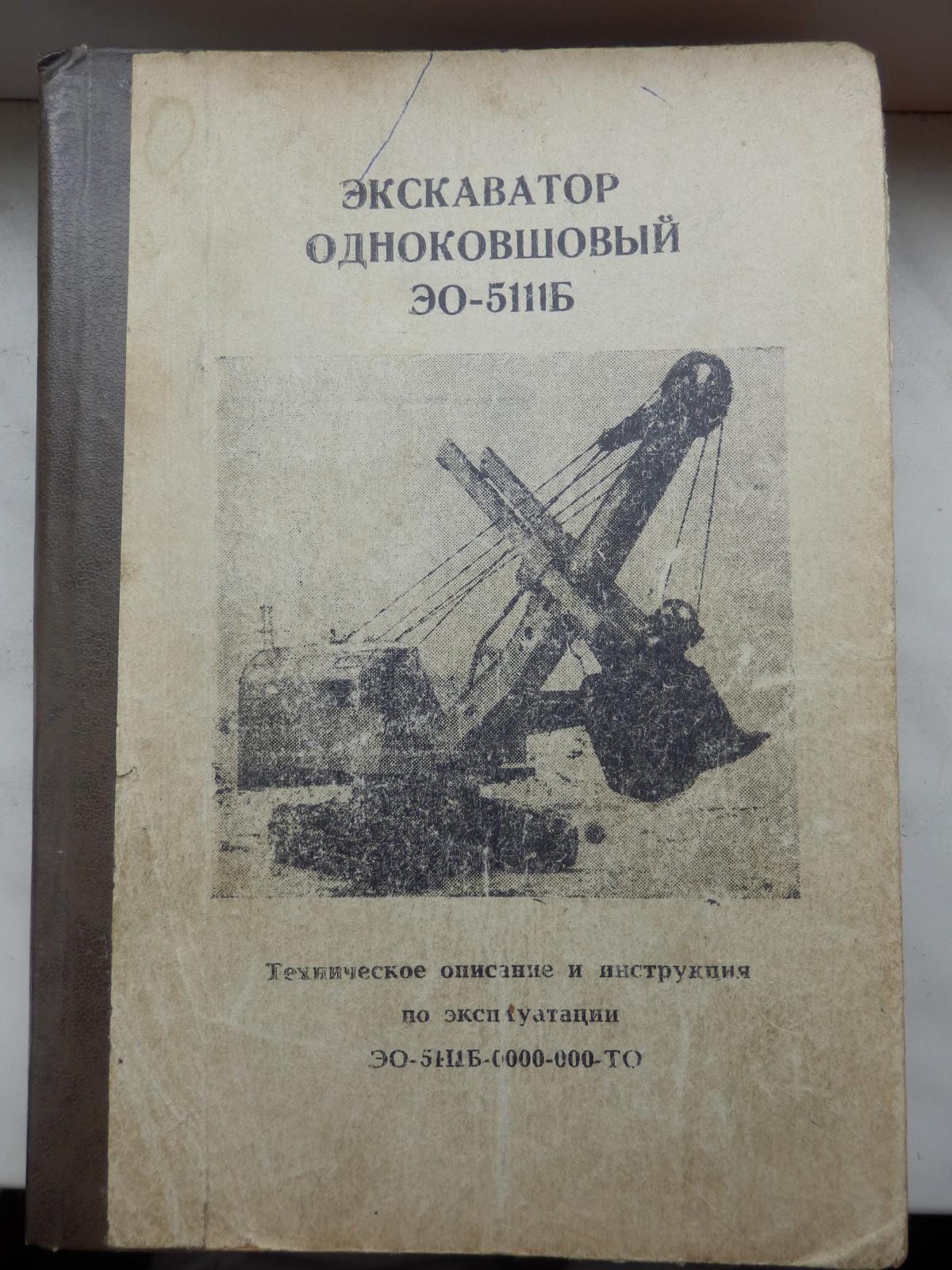

Заодно приобрел такую книжку, надеюсь поможет в моделировании движка)



[Sabaka]

Часть 2.

Собираем восковую елку, такой способ построения не совсем похож на елочку но оно и не важно, ибо от названия суть не меняется. Я сразу собираю на башмаке от опоки, башмак нужен, что бы формовать опоку и потому он сразу имеет заливную воронку.

Делаю литник и припаиваю первую восковку:

Вот что получилось в итоге:

Подбираем опоку по высоте, заматываем ее скотчем и вставляем в башмак, диаметр этой опоки 70мм а высота 140мм. Опока совсем новая)

Далее формуем, для этого разводим гипс (для литья) в соответствии с инструкцией и ставим в вакуумную камеру для избавления от воздушных пузырей. Время жизни формомассы 10 минут, полное высыхание 40 минут но по инструкции 2 часа.

Прошло 2 часа, я отмотал скотч, почистил лишнее и снял башмак:

Далее будем прокаливать опоку, заливать метал и отмывать литье.

[Михаил MI.J]

Денис, спасибо большое за такую подробную инструкцию!

[Sabaka]

Часть 3.

Наконец нашлось время и потому продолжу.



Вытапливаем воск, либо в воскотопке, либо сразу в муфеле. В муфеле правда придется еще поднос поменять на чистый, ибо сгорая, точнее разлагаясь на воду и что то там еще, воск смачно воняет.



В зависимости от формомассы, условия прокалки опоки могут сильно отличаться, у меня по инструкции это: час - 150, час - 372, два часа - 732 и час на температуре литья. На самом деле, весь этот цикл с учетом разгона и остывания, около шести с половиной часов, но об этом все производители тактично умалчивают в своих инструкциях.

Проходим весь цикл и включаем плавилку, метал будет 1020 градусов, опока 610.

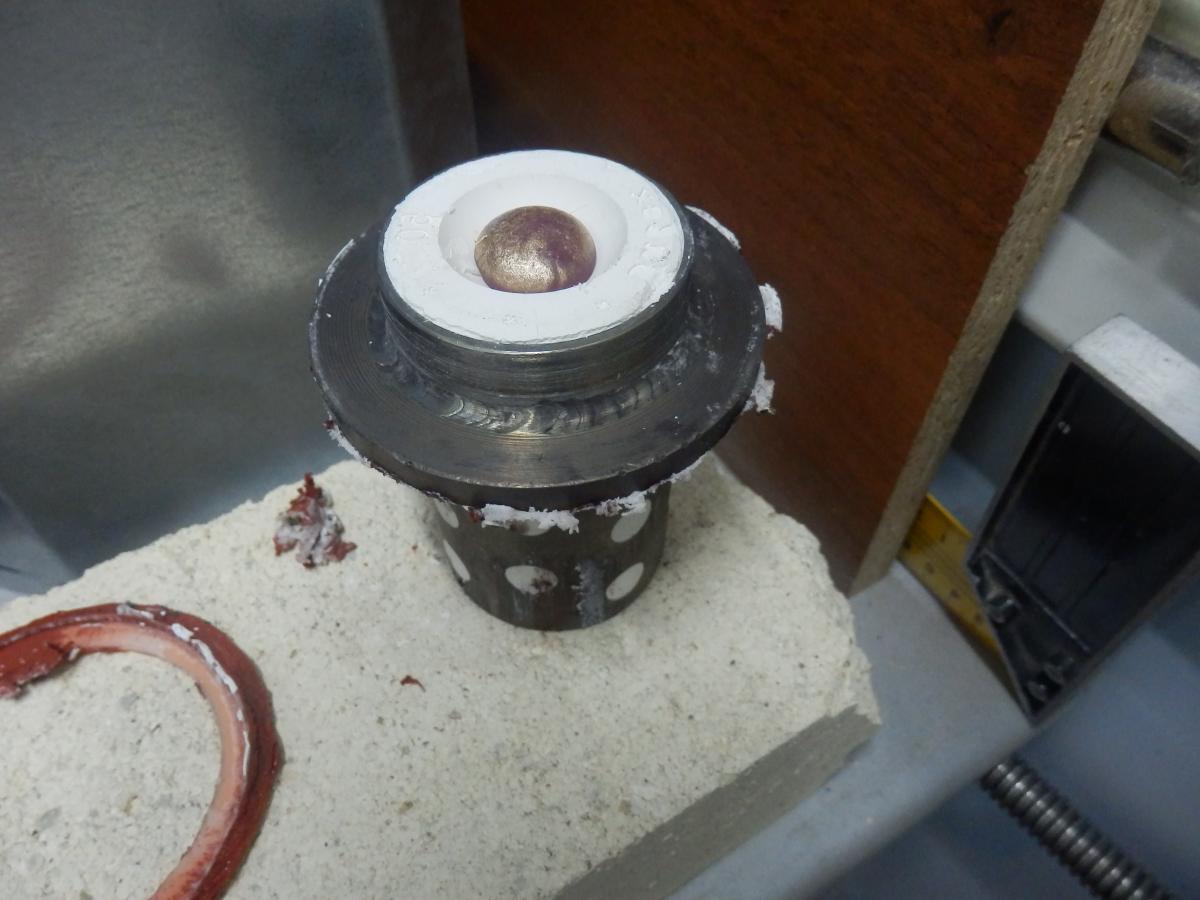

Плавилка согрелась, закинул метал в тигель, подождал немного пока расплавится и помешал. На фото на самом деле метал жидкий, просто пленка окисла не дает ему растечься, стоит засунуть палку-мешалку как весь окисел разрушается и метал становится жидким. Если добавить буры и борной кислоты во время плавки, то она не позволит образоваться окислам и метал сразу будет жидким. Но она также и убивает тигель из нержавейки путем разъедания на высоких температурах..



В общем включаем вакуумный насос, достаем опоку и ставим ее в вакуумный стакан, присасываем, достаем тигель с металом и заливаем. Немного ждем, отключаем тарахтелку вакуумную, нагнетаем воздух, и достаем опоку из стакана, минут 10 - 15 она стынет. Пока отлился муфель уже подостыл, так то он красный от температуры)



Затем опоку помещаем в воду (забыл сфотать), достаем отливку, черный цвет это нормально, так и должно быть. Распиливаем и смотрим что получилось:



Далее в лимонную кислоту купаться, это для придания отливкам более товарного вида.



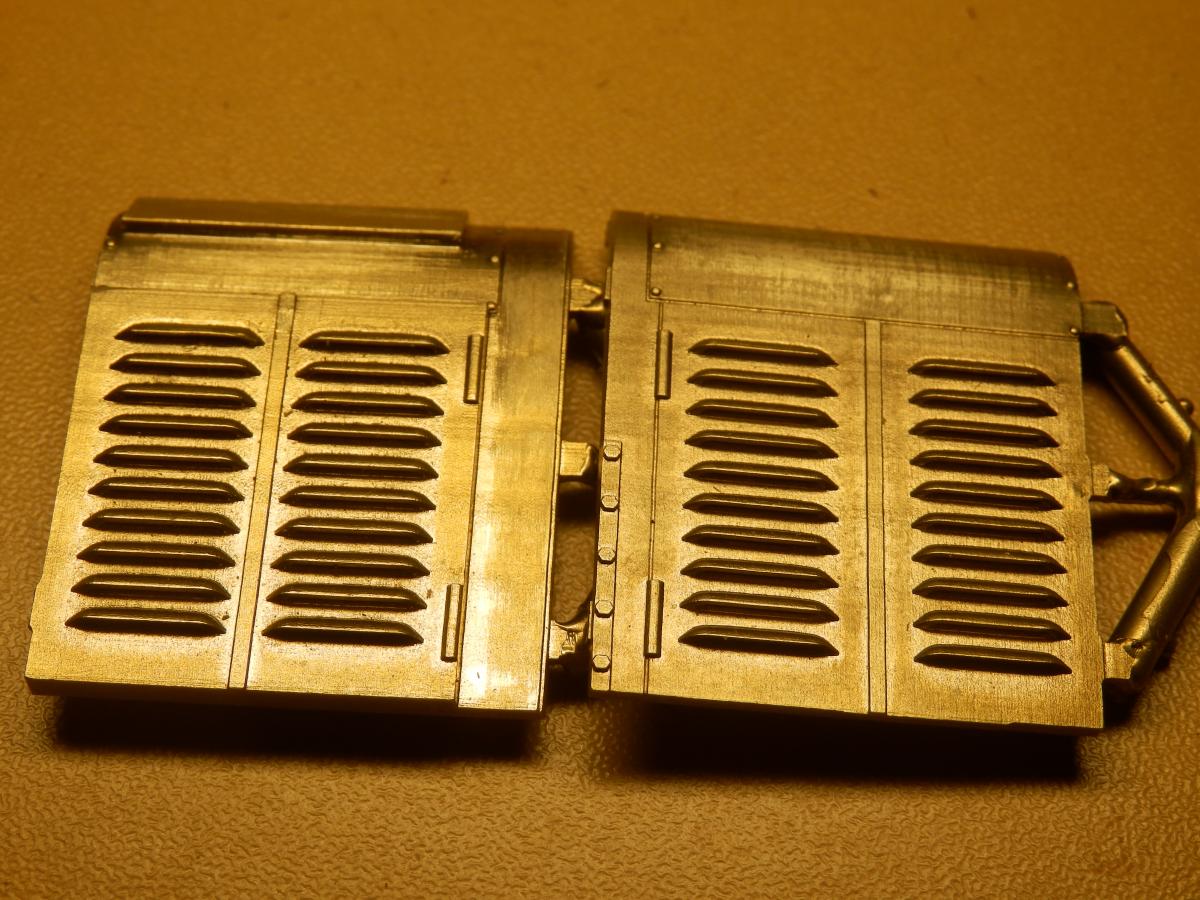

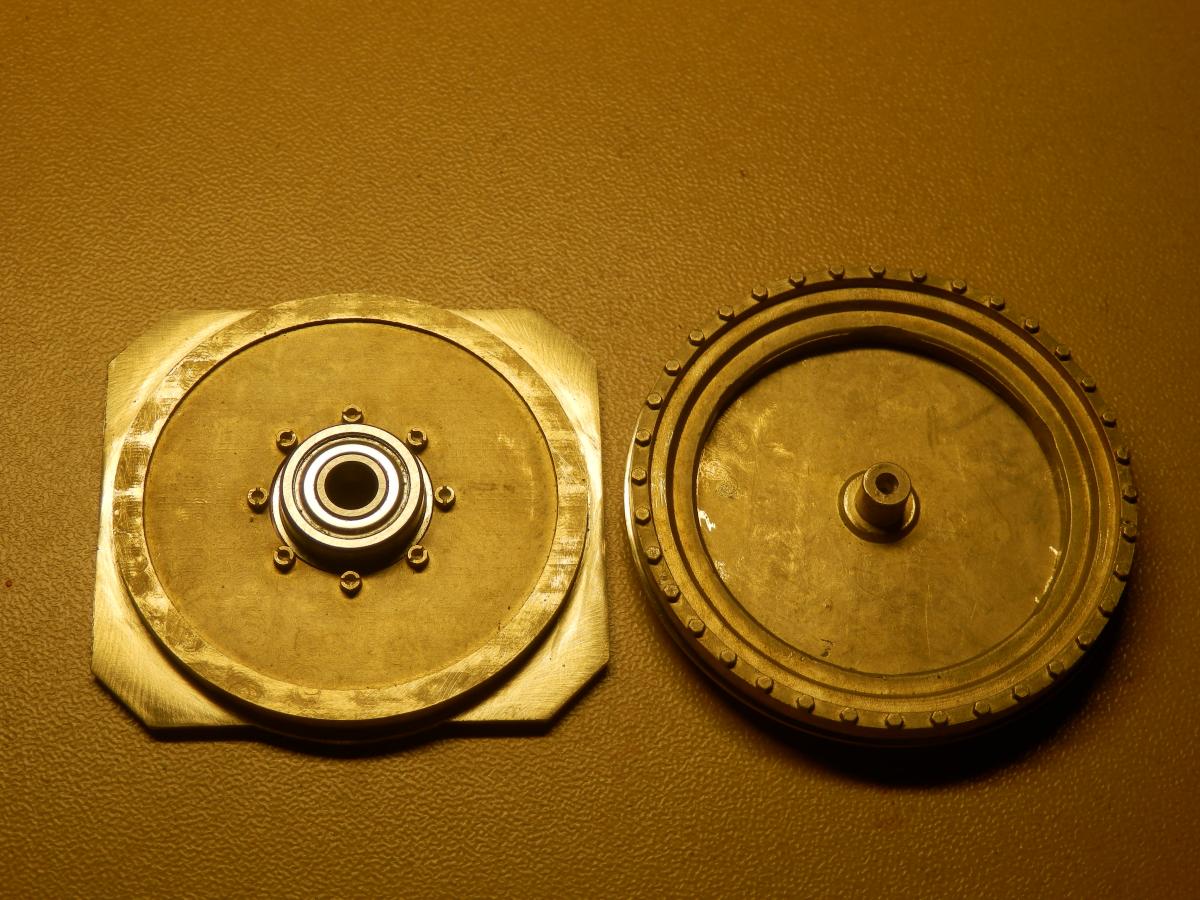

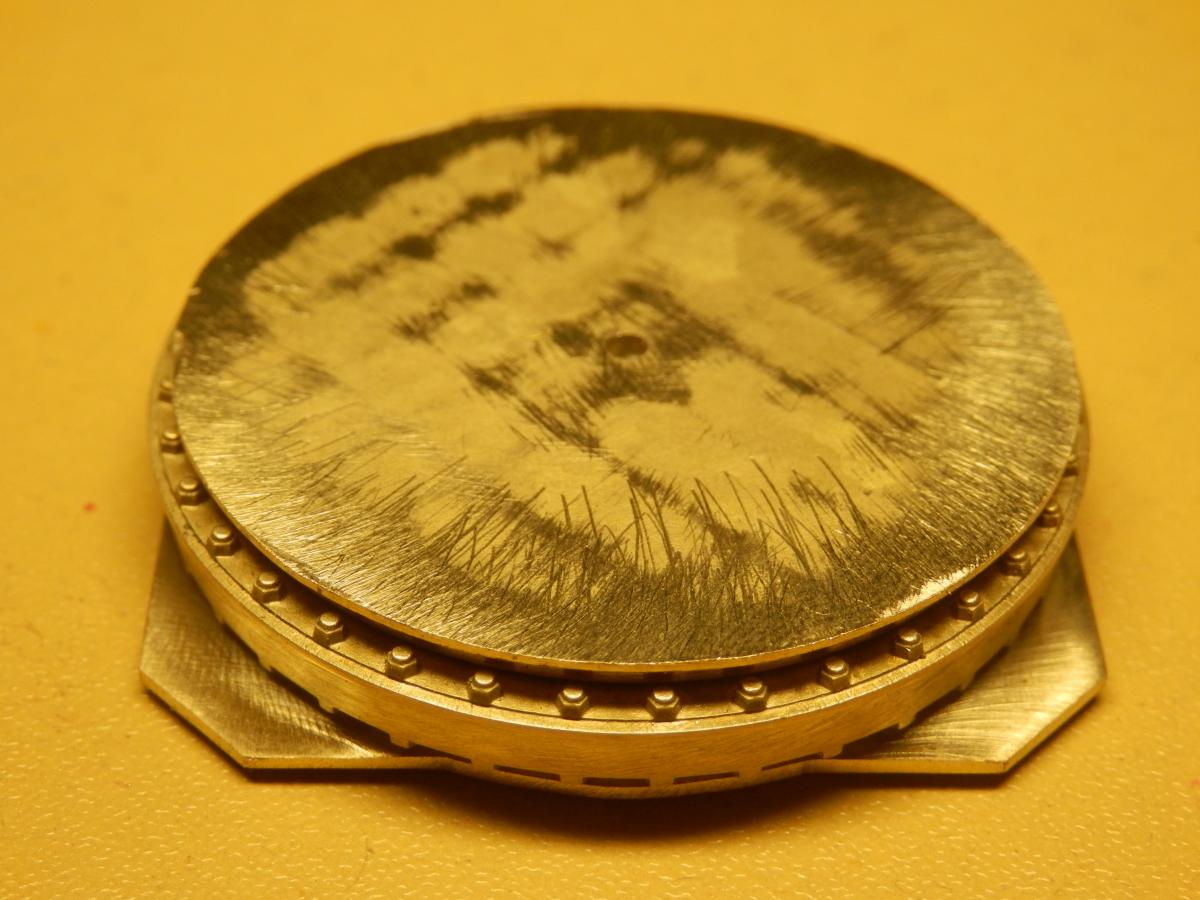

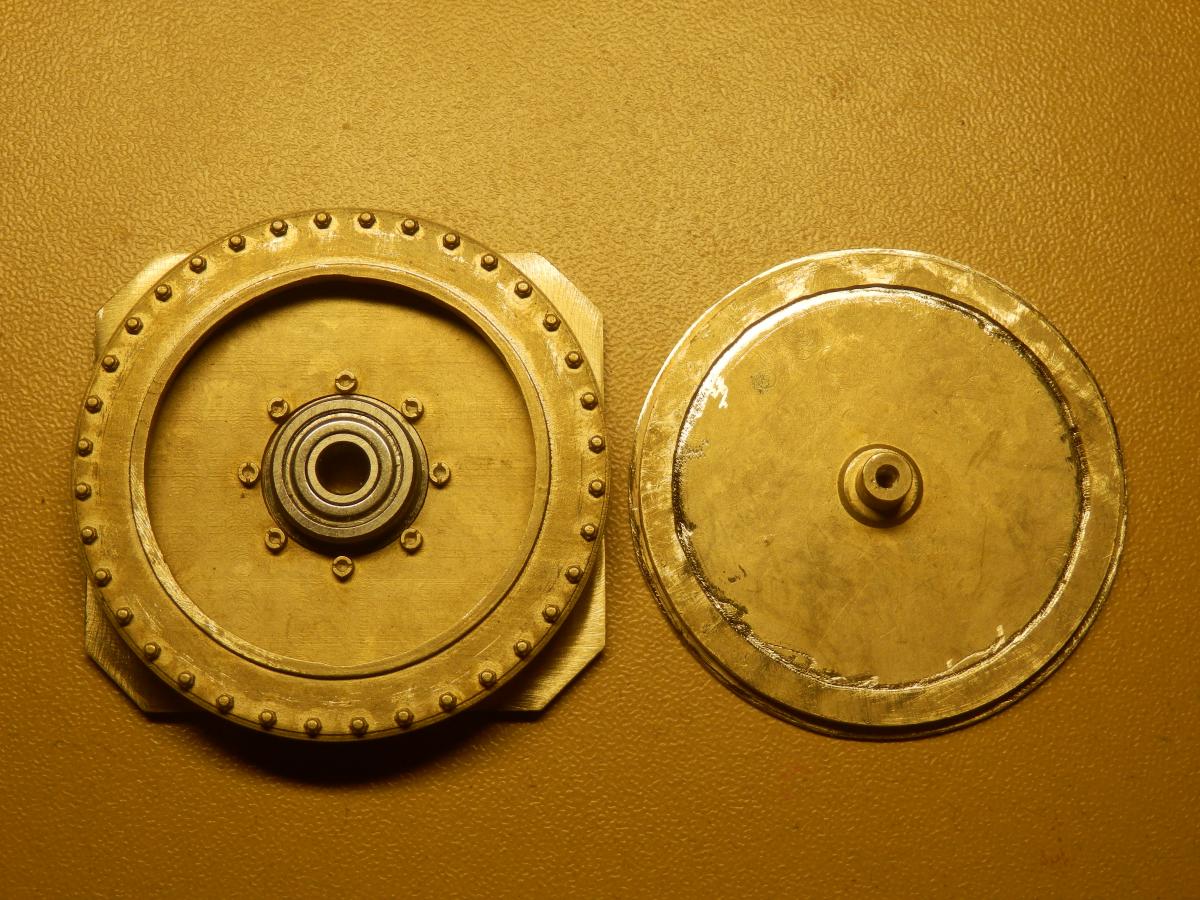

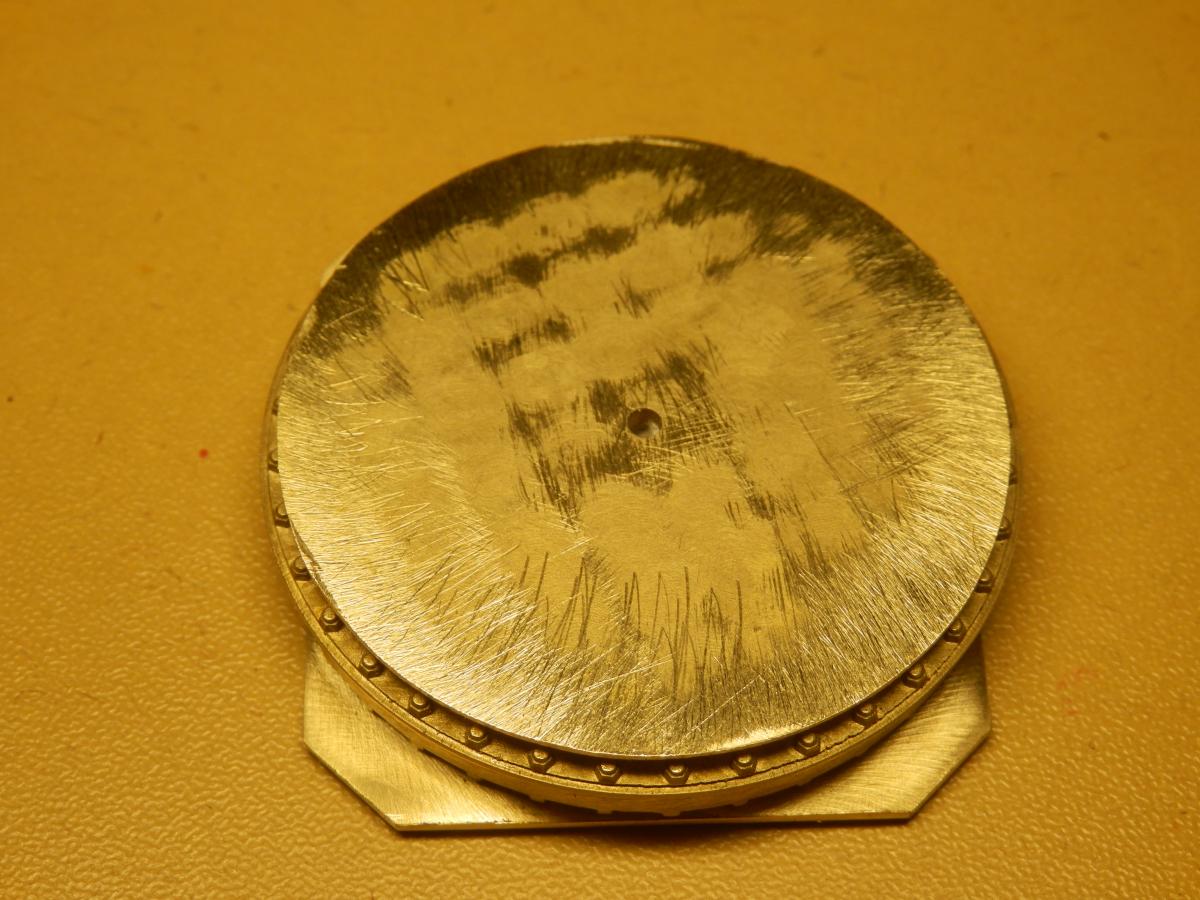

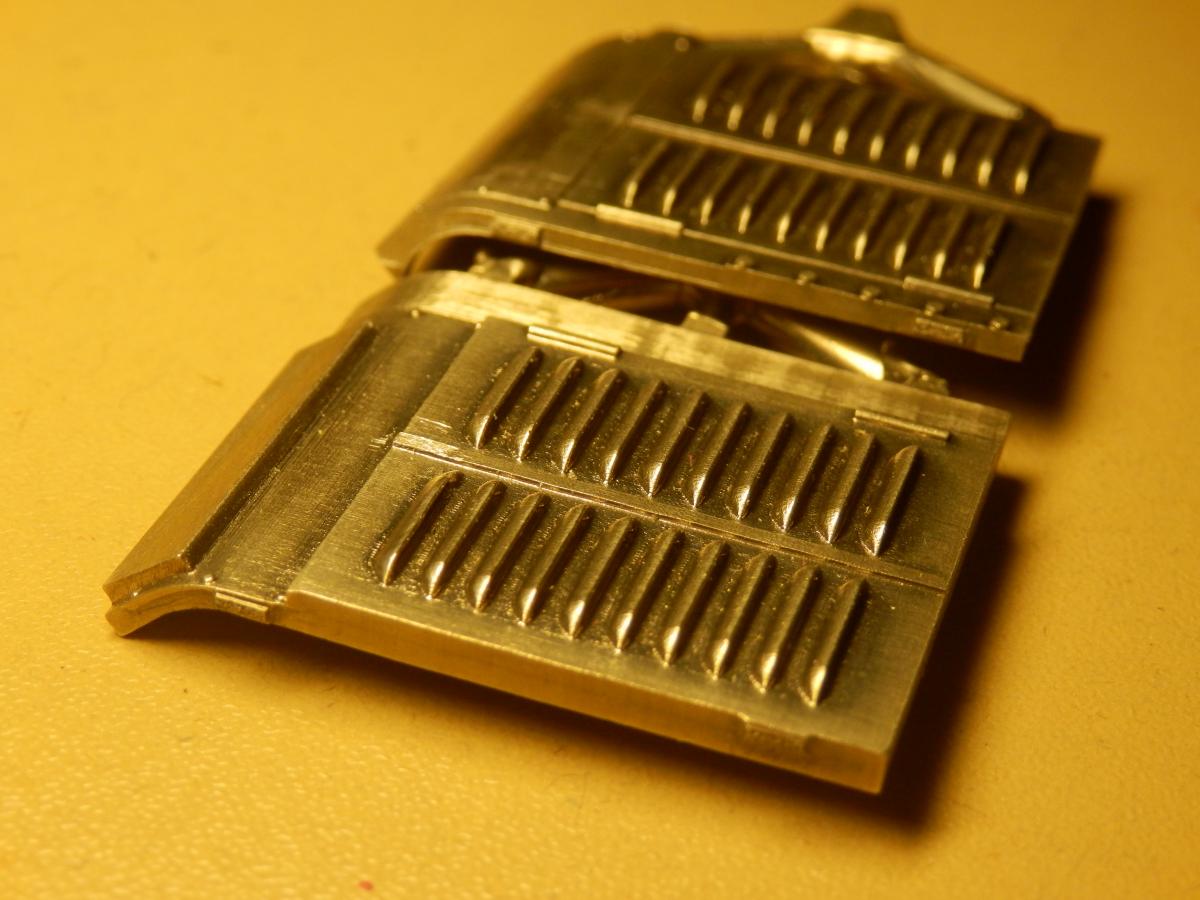

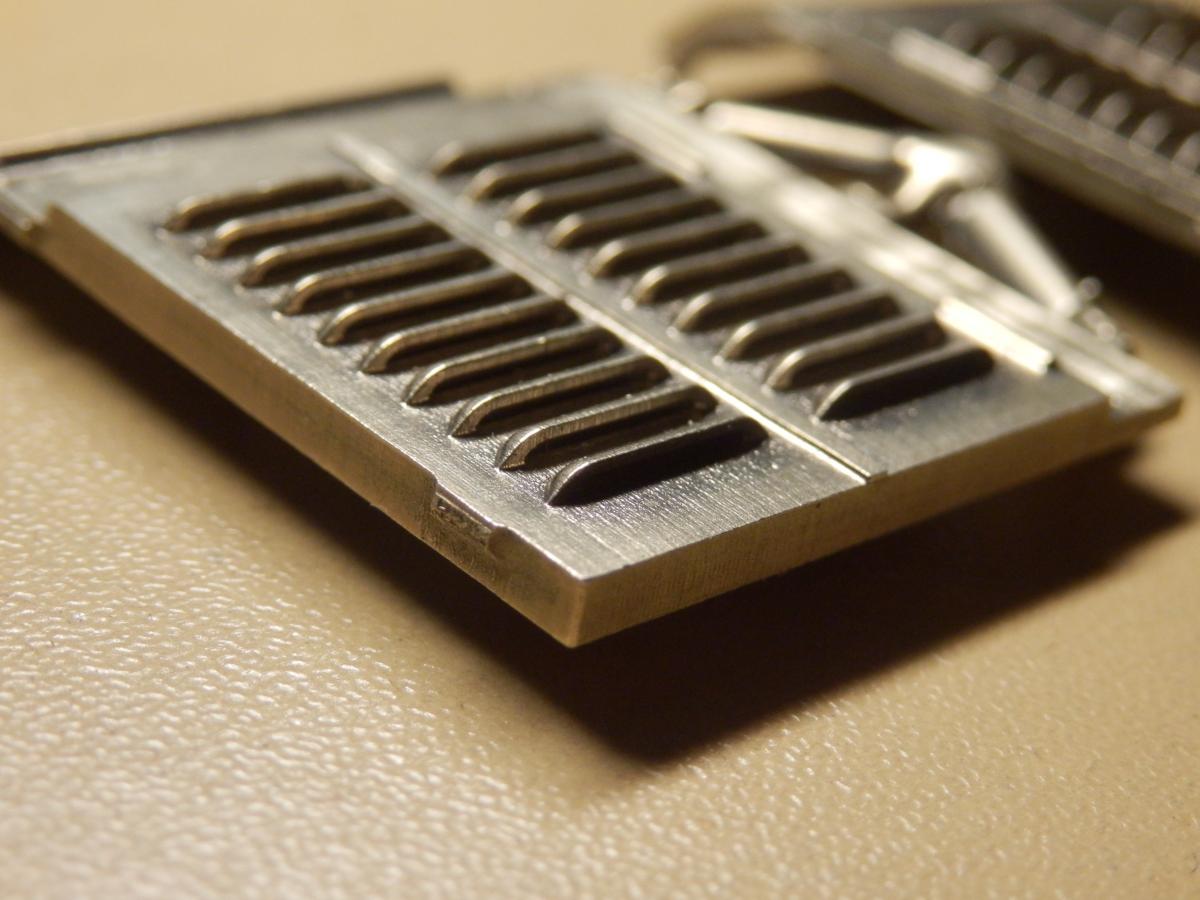

После отбела:



Всё.

Далее уже обработка и монтировка литья.

[Sabaka]

Ну и общий план напоследок)

[Vitas161rus]

Все это конечно же хорошо! Спасибо за процесс изготовления деталей!

Но, когда уже мы увидим собранную модель экскаватора? И когда пойдет в тираж модель? Будет ли запись, и примерная цена интересует...

И еще, будет ли экскаватор "рабочим"?

[Anatoliy]

титанический труд. И это уже не модель, а ювелирная работа. И после всех Ваших постов по процессу работы я не как не могу понять - как Вы хотите модель с такими трудозатратами в бюджетный тираж запускать.

[Sabaka]

титанический труд. И это уже не модель, а ювелирная работа. И после всех Ваших постов по процессу работы я не как не могу понять - как Вы хотите модель с такими трудозатратами в бюджетный тираж запускать.

Выше это отливки мастер моделей, я их обработаю и сниму силиконовую пресс форму или залью жидким силиконом. Затем в эту форму с помощью воскового инжектора из первой части впрысну под давлением воск, и все, восковка готова, осталось ее отлить. Лить правда в литейке побольше буду, если будет спрос. Также стоимость снизит отсутствие затрат на 3Д модель и ее резку, я же только для себя изначально хотел. Еще думаю для удешевления тупо клеить.

Вообще слово бюджетный понятие растяжимое, я сравнивал с ценами на подобное литье. Про цену ниже.

Для кого то титанический а для кого обычная работа)



Все это конечно же хорошо! Спасибо за процесс изготовления деталей!

Но, когда уже мы увидим собранную модель экскаватора? И когда пойдет в тираж модель? Будет ли запись, и примерная цена интересует...

И еще, будет ли экскаватор "рабочим"?

Когда или доколе?

Хотел изначально к НГ собрать. Но думаю побыстрей сделать, ибо появилась такая возможность.

По поводу рабочего экса?

Я попозже обрисую ситуацию, можно будет выбрать вариант.

Записи нет, но один человек уже застолбил себе первый экземпляр.

Цена, тут пока трудно точно сказать, 12-15т.р. ориентировочно, это драглайн с крутящимися лебедками и по идее умеющий ездить. Без внутренностей типа двигателя. Цена зависит от количества, чем больше, тем дешевле.

[Sabaka]

Стрела.

Запихнул это все в одну опоку и получил один непролив раскоса в корне стрелы, наверно просто запаяю, переливать тут дольше выйдет.

[Михаил MI.J]

Фантастика какая-то от крутости уже глаза загорелись! Это будет самая ожидаемая модель для меня
