день добрый .у меня вопрос по РДК 160-2 1984 года по настройке концевых выключателей .никакой технической документации нет .

[Antcranes]

день добрый .у меня вопрос по РДК 160-2 1984 года по настройке концевых выключателей .никакой технической документации нет .

Если родные (на лебедках), то просто ослабляешь болты крепления их к лебедкам, выводишь их из зацепления, гак поднимаешь в верхнее положение, крутишь вилку на концевом в сторону вращения лебёдки на вира до сначала упора, а потом щелчка. Заводишь вилку на место в зацепление с лебёдкой, затягиваешь крепёжные болты. Всё, настроил. Со стрелой (если родной концевой) так же. Ну вроде как и всё)

[Rojan]

Если родные (на лебедках), то просто ослабляешь болты крепления их к лебедкам, выводишь их из зацепления, гак поднимаешь в верхнее положение, крутишь вилку на концевом в сторону вращения лебёдки на вира до сначала упора, а потом щелчка. Заводишь вилку на место в зацепление с лебёдкой, затягиваешь крепёжные болты. Всё, настроил. Со стрелой (если родной концевой) так же. Ну вроде как и всё)

Вот - талант не пропьешь.....хотя попытки были))))

[Antcranes]

Вот - талант не пропьешь.....хотя попытки были))))

Хех)))

[Antcranes]

Вот - талант не пропьешь.....хотя попытки были))))

[VKuzm]

Всем доброго времени суток!

Притащили на восстановление кран РДК-250 в башенно-стреловом исполнении. Простоял больше 10 лет без работы в итоге был сильно разукомплектован по электрической части. Схемы которые есть здесь и ходят по интернету - соответствуют примерно на 30%, поэтому схему рисую и восстанавливаю по факту. Уже работает груз и стрела. но есть пара вопросов:

1 - где физически на кране находятся резисторы D1r1, которые установленны в цепи статора двигателя поворота?

2 - снаружи под краном в районе генератора установлено 4 секции резисторов. К двум средним секциям на моем кране кабели отсутствуют вообще, но похоже что они когда-то там были. Еще к двум кабели подходят, но они сильно повреждены. Какое назначение этих 4-х секций резисторов?

[Rojan]

...

2 - снаружи под краном в районе генератора установлено 4 секции резисторов. К двум средним секциям на моем кране кабели отсутствуют вообще, но похоже что они когда-то там были. Еще к двум кабели подходят, но они сильно повреждены. Какое назначение этих 4-х секций резисторов?

Эти резисторы относятся к линии передвижения, вроде...

[VKuzm]

Эти резисторы относятся к линии передвижения, вроде...



Я тоже так думаю, попробую их вызванивать.

[anatolsen]

это?

[VKuzm]

это?



Спасибо. Что-то похожее, но не совсем то.

Мой кран РДК-250, при этом маркировка шкафа управления РДК-250-1.

Ходовые контроллеры находятся в отдельной тумбе перед крановщиком, там же находятся все органы управления бортсети 12в.

[anatolsen]

Есть ещё такая информация, именно по РДК 250-1.

РДК 250-1 перечень деталей_28092022.pdf

[VKuzm]

Есть ещё такая информация, именно по РДК 250-1.

Спасибо! Похоже что это именно мой вариант.

Сегодня испытал работу лебедки груза и стрелы. На удивление все работает.

[Rojan]

ОГМ-240.14 с ТФТ, руководство, прислал Petr

ОГМ-240-14-3 РЭ с TFT_manual Petr.pdf

[Rojan]

Кран мостовой 50т, ЭМК-50-10, старичок)))

PS: произведена небольшая коррекция схем

ЭМК_50_10 Э3 Rojan.zip

[tyriniv]

Электросхемы КП-300 и полный паспорт крана-погрузчика Калининградского ремонтно-механического завода. Год выпуска - 1985.

КП-300 зав.№ 855 ПС.pdf

Электросхемы КП-300 1985 г.в..pdf

[Rojan]

Электросхемы КП-300 и полный паспорт крана-погрузчика Калининградского ремонтно-механического завода. Год выпуска - 1985.

Благодарим покорно)))

[Rojan]

Электрическая схема башенного крана TDK-10.180, прислал Стас Крымов

TDK-10.180 Крымов.pdf

TDK-10.180.84 Э3 (дораб.024) Крымов.pdf

[Rojan]

1. ОГ-2С-03 для автокранов

2. автовышка BUFT 230HY

3. КМ-12,5.05-04 Э3

4. автовышка SOCAGE Т322

прислал Александр Канна

ОГ-2С-03 для автокранов РЕ Канна.doc

BUFT 230HY автовышка Канна.pdf

КМ-12,5.05-04 Э3 изм.571-11 Канна.pdf

SOCAGE T322 автовышка Канна.pdf

[Rojan]

Ошибки BUFT 230HY, прислал Александр Канна

BUFT 230HY ошибки 01 Канна.pdf

[Tima]

доброго времени суток. Подскажите, пожалуйста. Нужна схема крана кб1000А. Нашел инструкцию по экспл. там пишут что используется дифференциальный редуктор на подъем и два двигателя. Типо скорость вращения регулируется количеством вращающихся двигателей и их направлением. Очень нужна электросхема. Нашел тут схему на кб1000 с буквой "Б", а там динамика на подъем. А у меня буква "А".

[Rojan]

доброго времени суток. Подскажите, пожалуйста. Нужна схема крана кб1000А. Нашел инструкцию по экспл. там пишут что используется дифференциальный редуктор на подъем и два двигателя. Типо скорость вращения регулируется количеством вращающихся двигателей и их направлением. Очень нужна электросхема. Нашел тут схему на кб1000 с буквой "Б", а там динамика на подъем. А у меня буква "А".

1. кран не "КБ", а "БК"

2. схема на модель "А" отсутствует

[Rojan]

Кран мостовой 30т, ЭМК-30-5, еще один старичок)))

PS: произведена небольшая коррекция схем

ЭМК_30_05 Э3 Rojan.zip

[tyriniv]

Получил от черметчиков пару руководств на их "экскаваторы".

Руководство пло эксплуатации SENNEBOGEN 835.0.3015.pdf

Руководство по эксплуатации LIEBHERR LH 40 M Litronic.pdf

[Rojan]

ЭМК-30-5 закончен

[japeth]

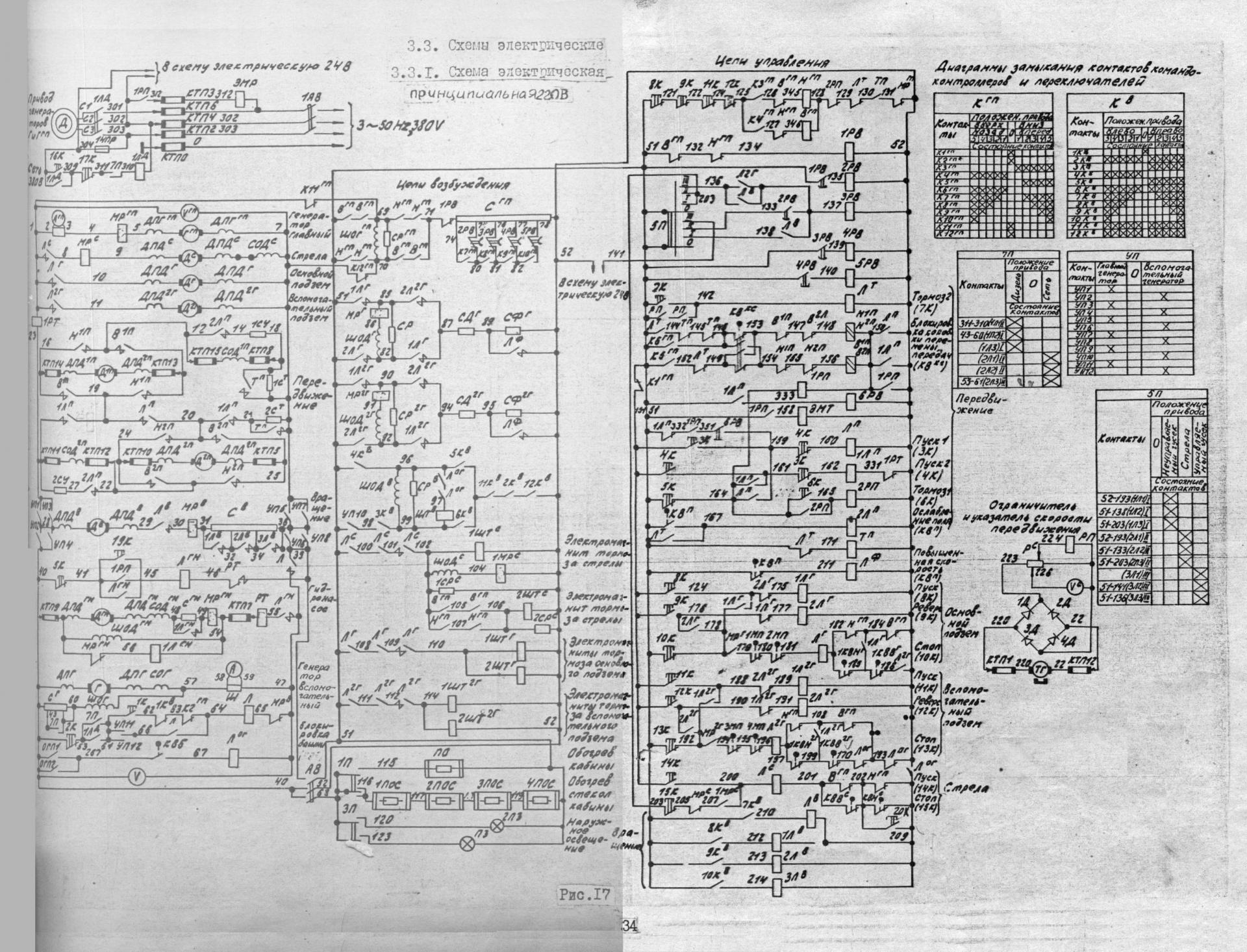

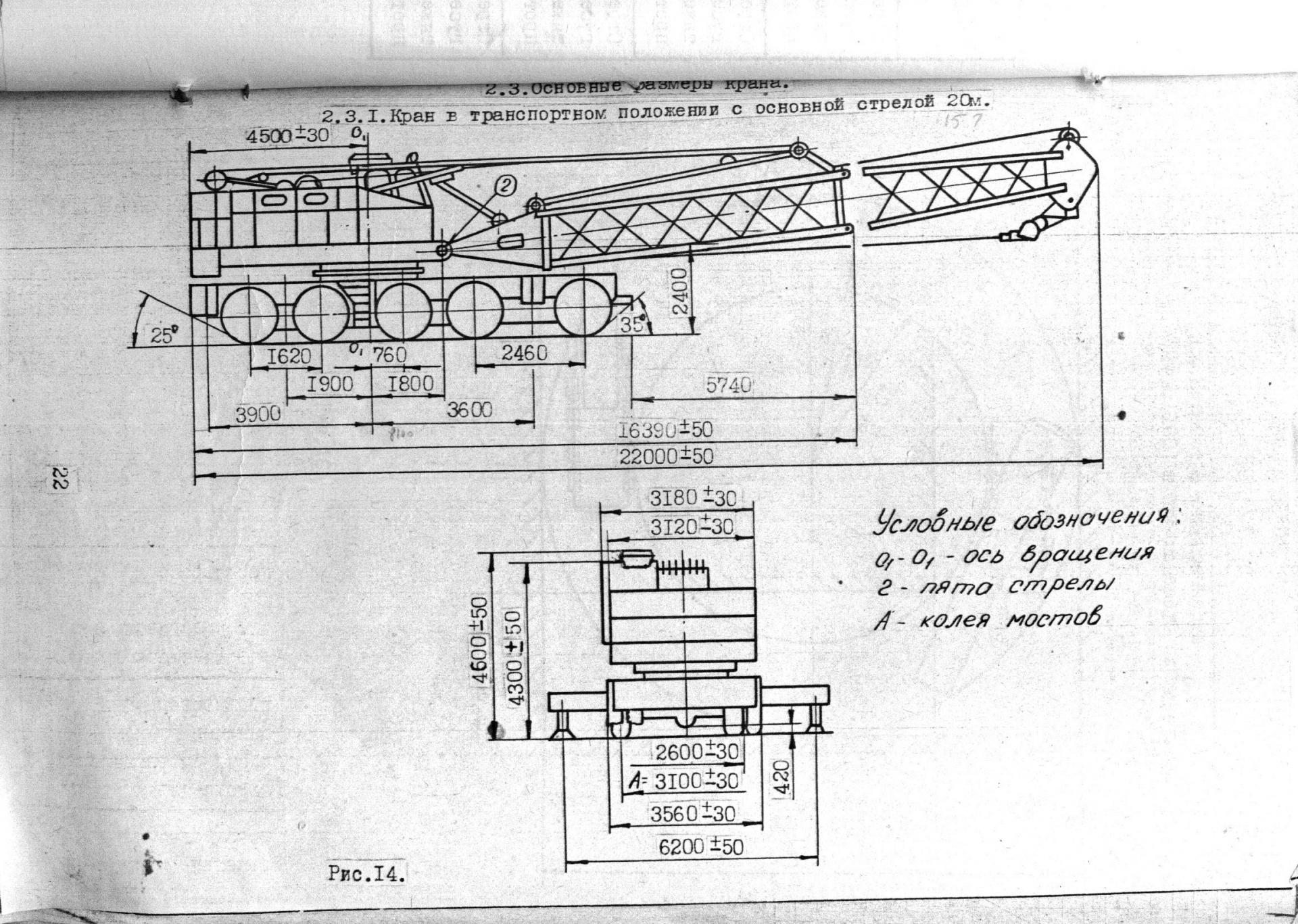

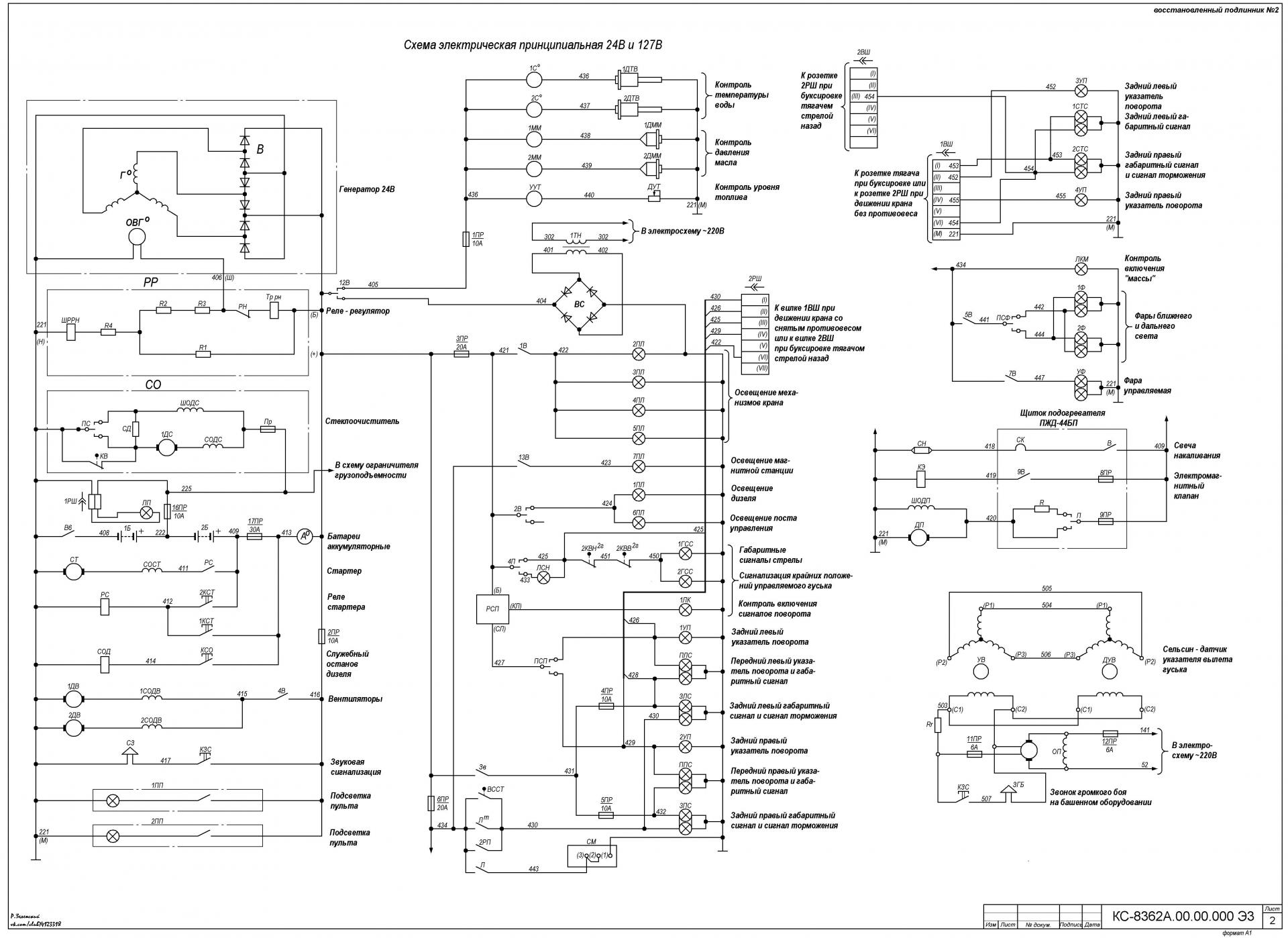

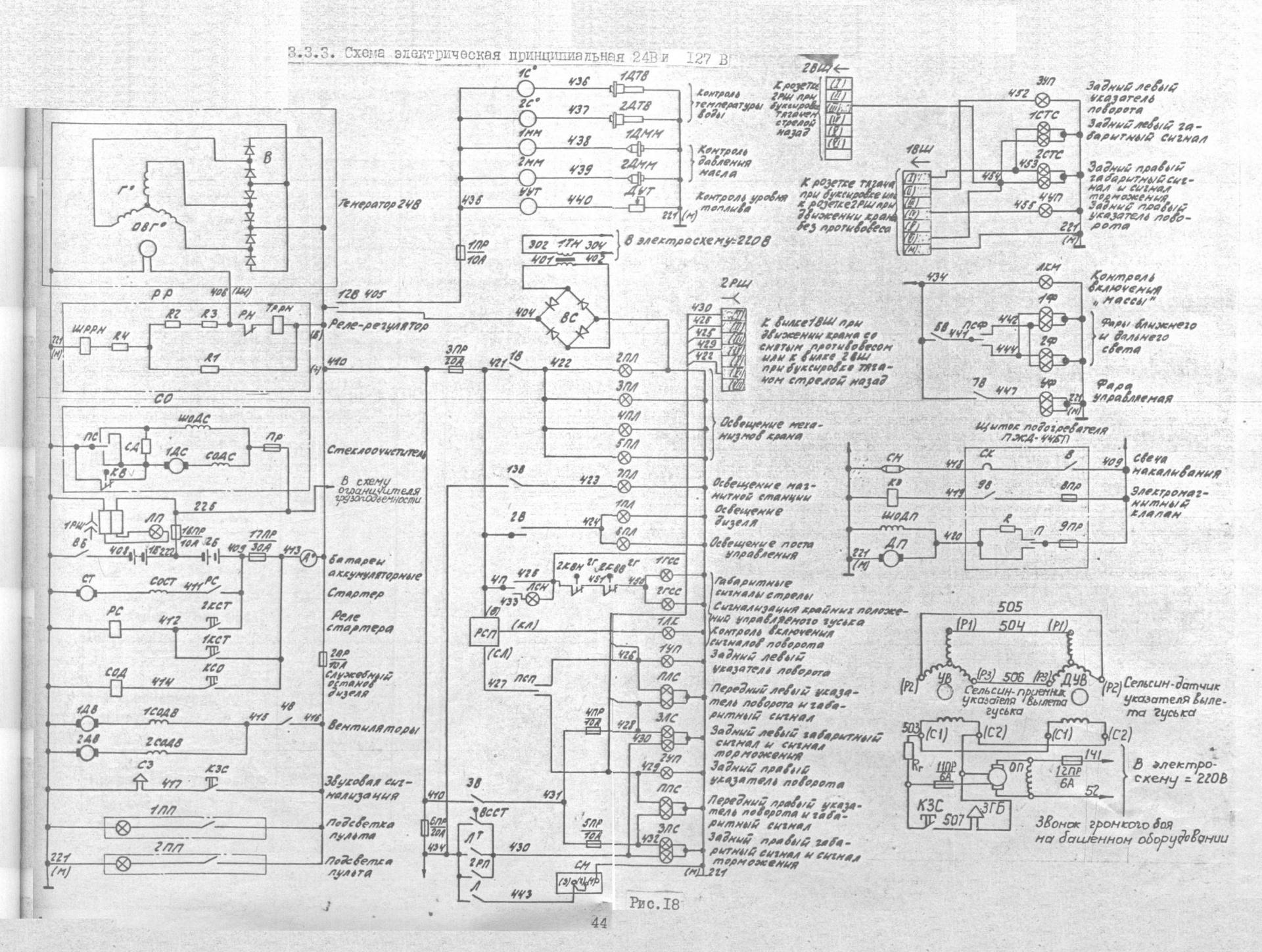

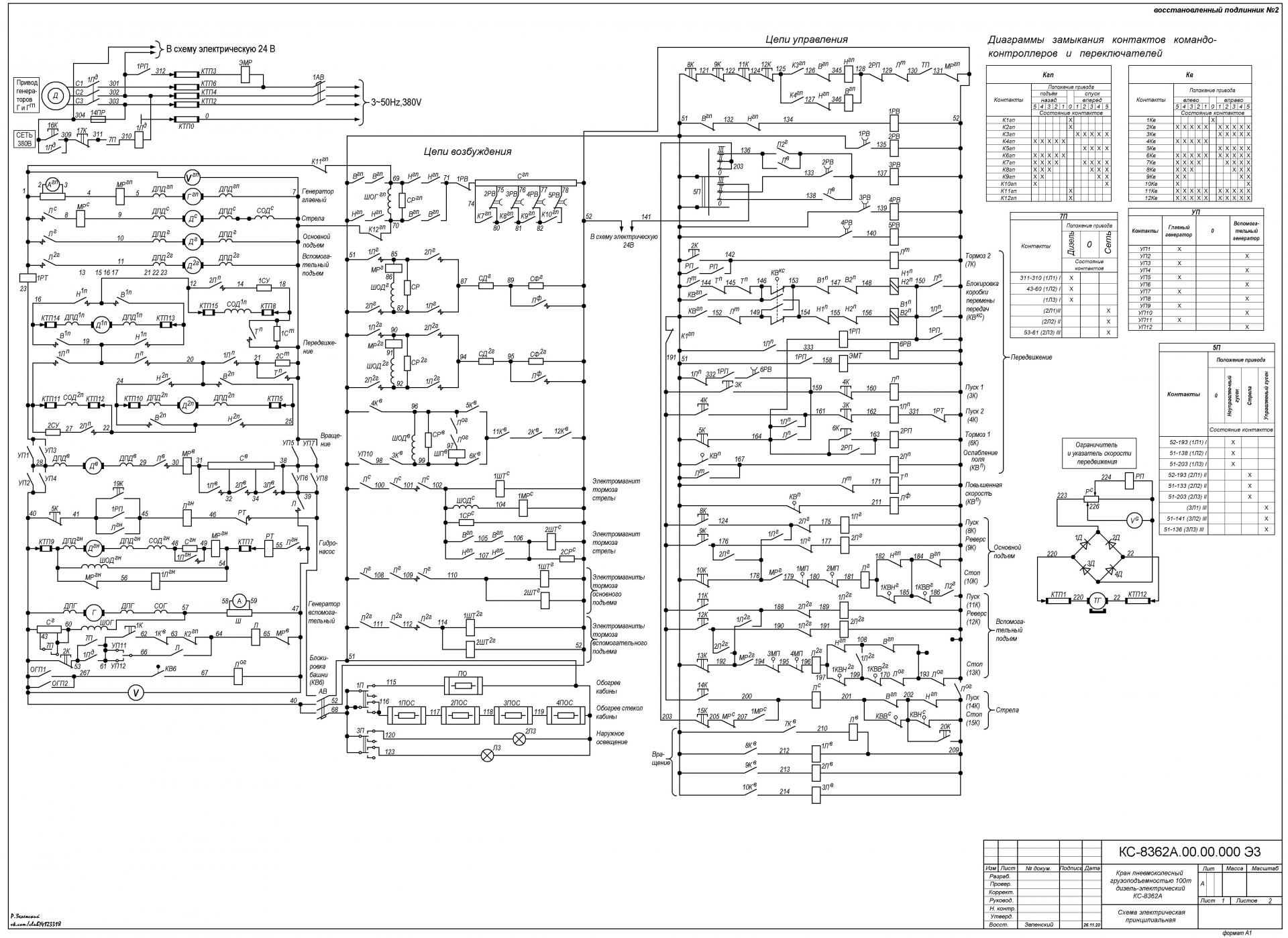

Фото электросхемы крана МКП-25

мкп25.zip
