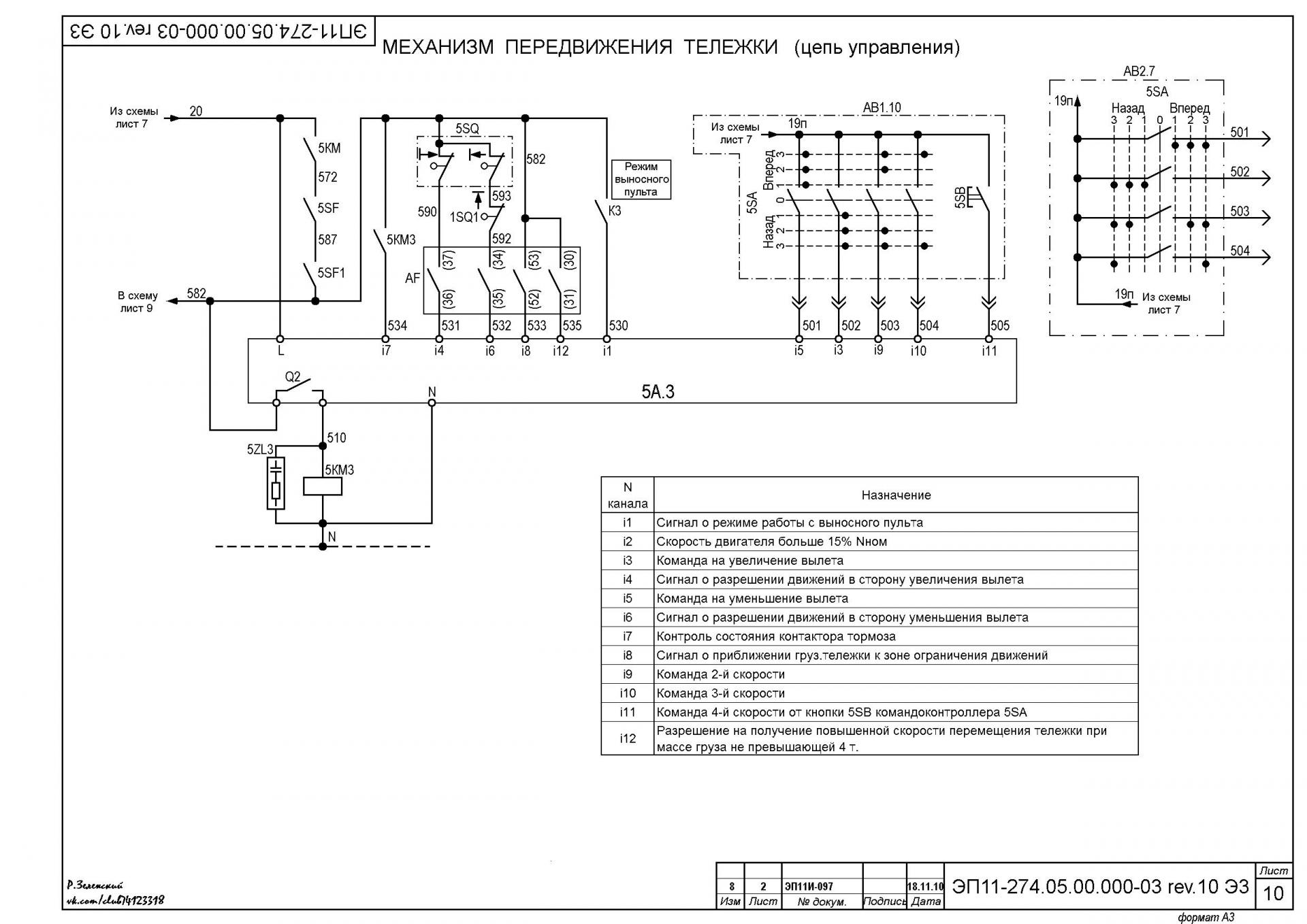

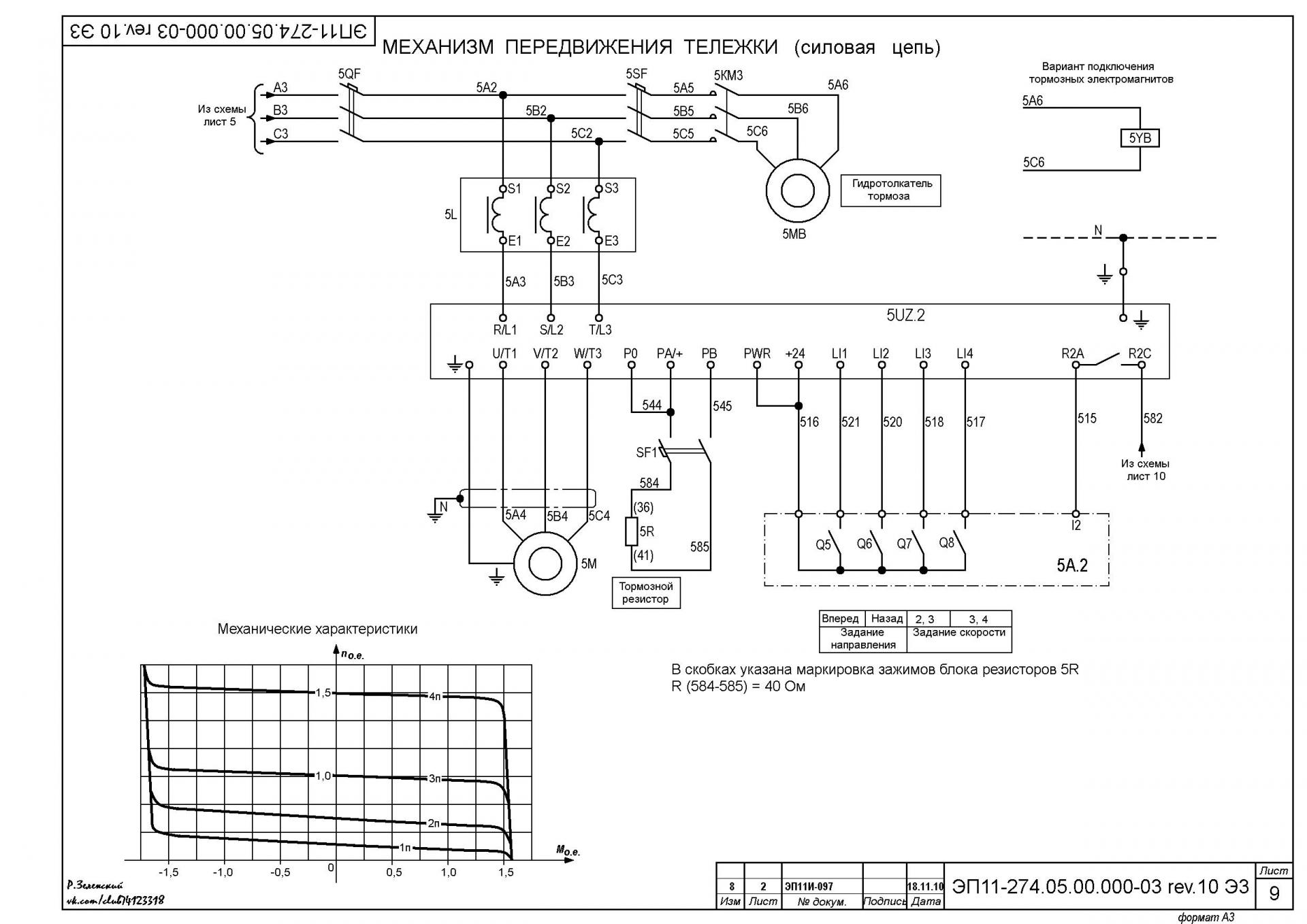

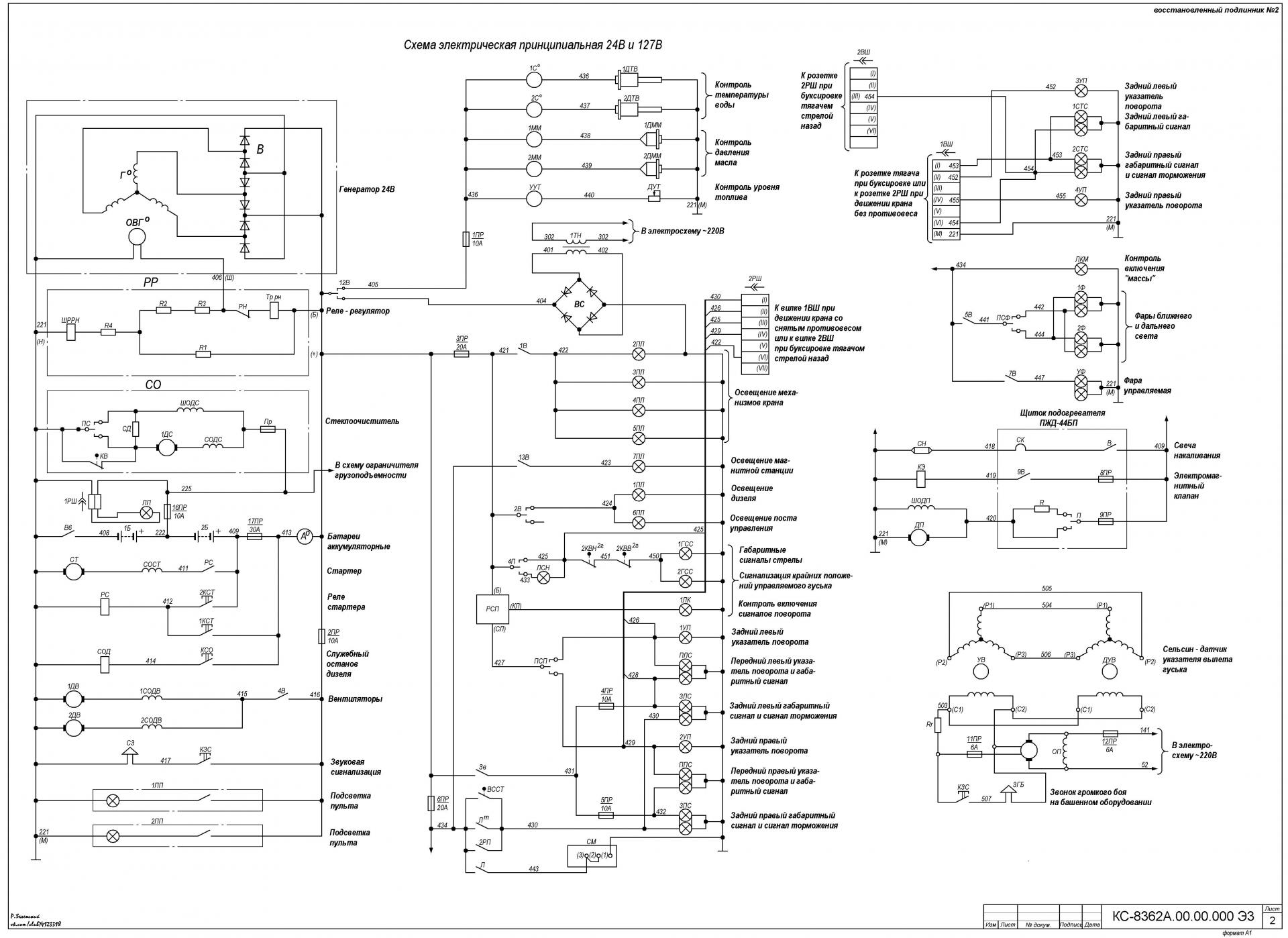

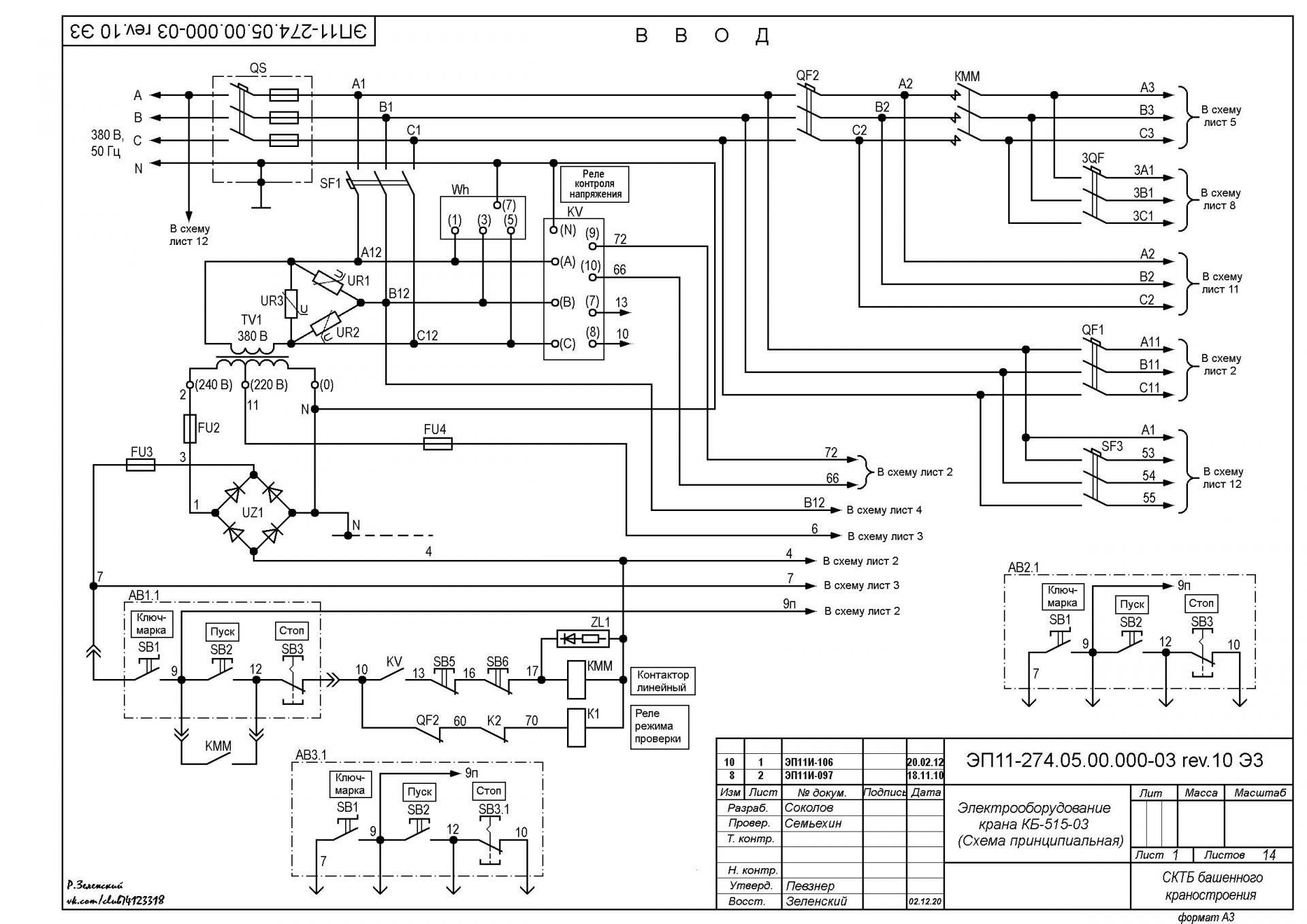

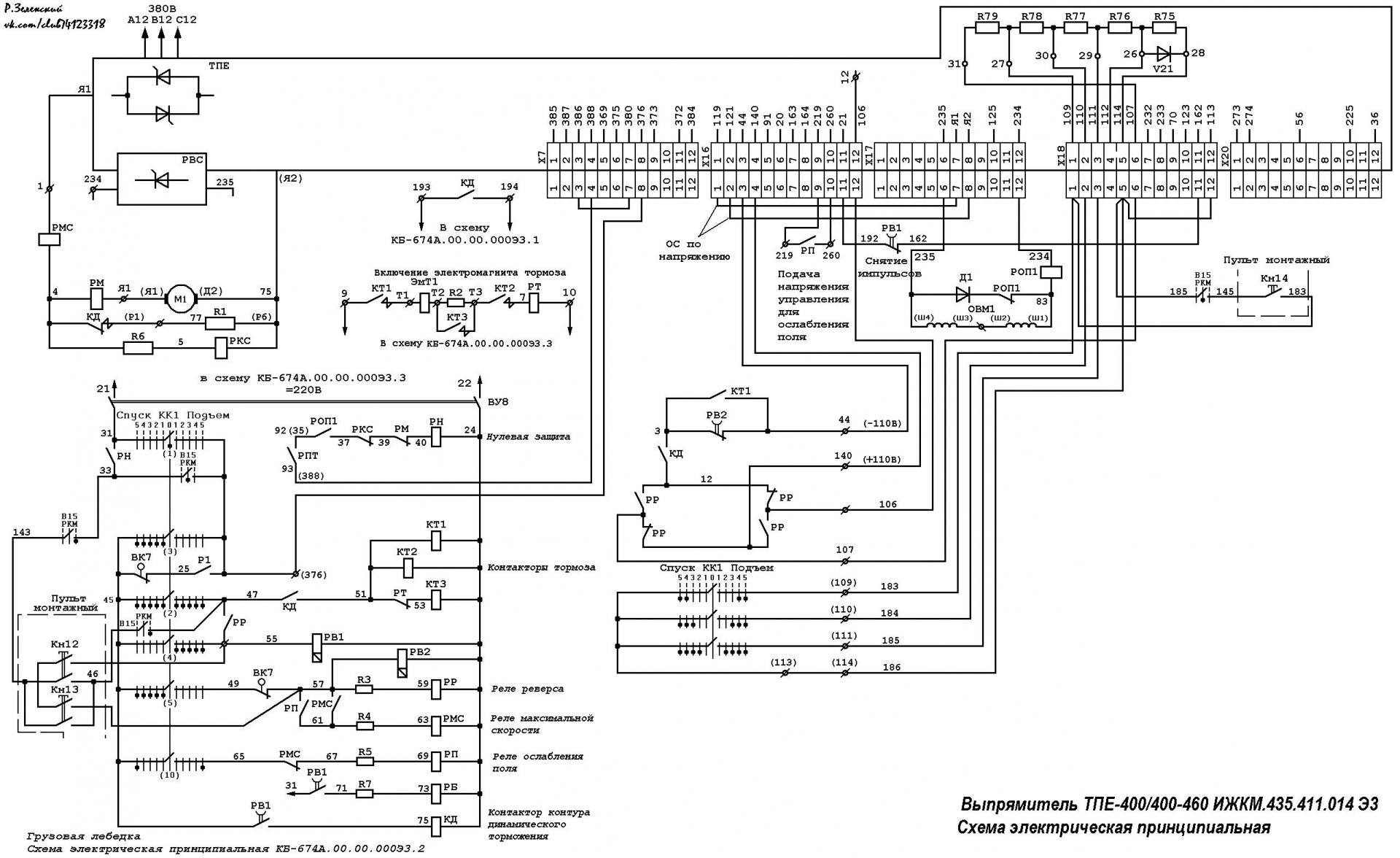

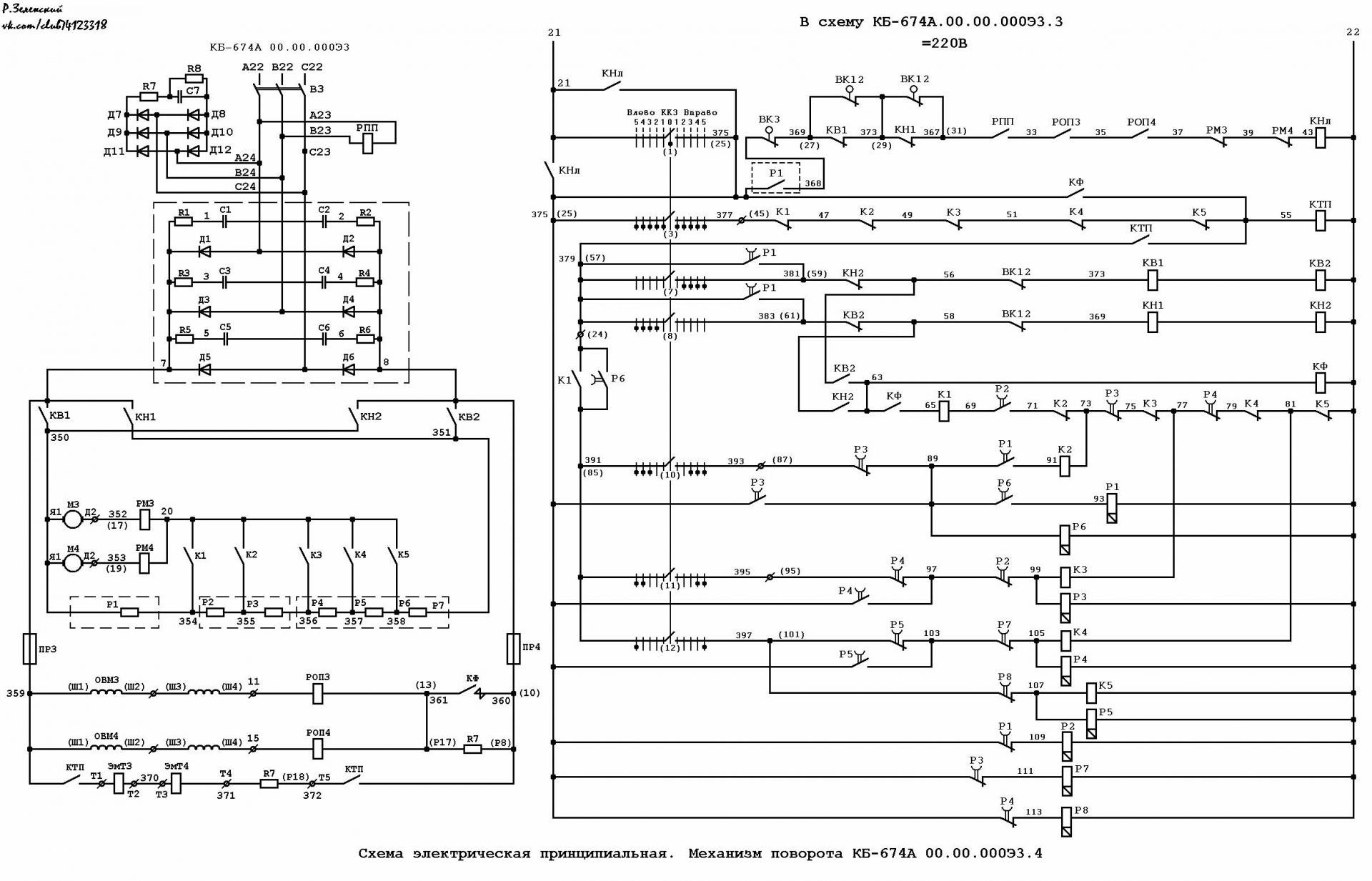

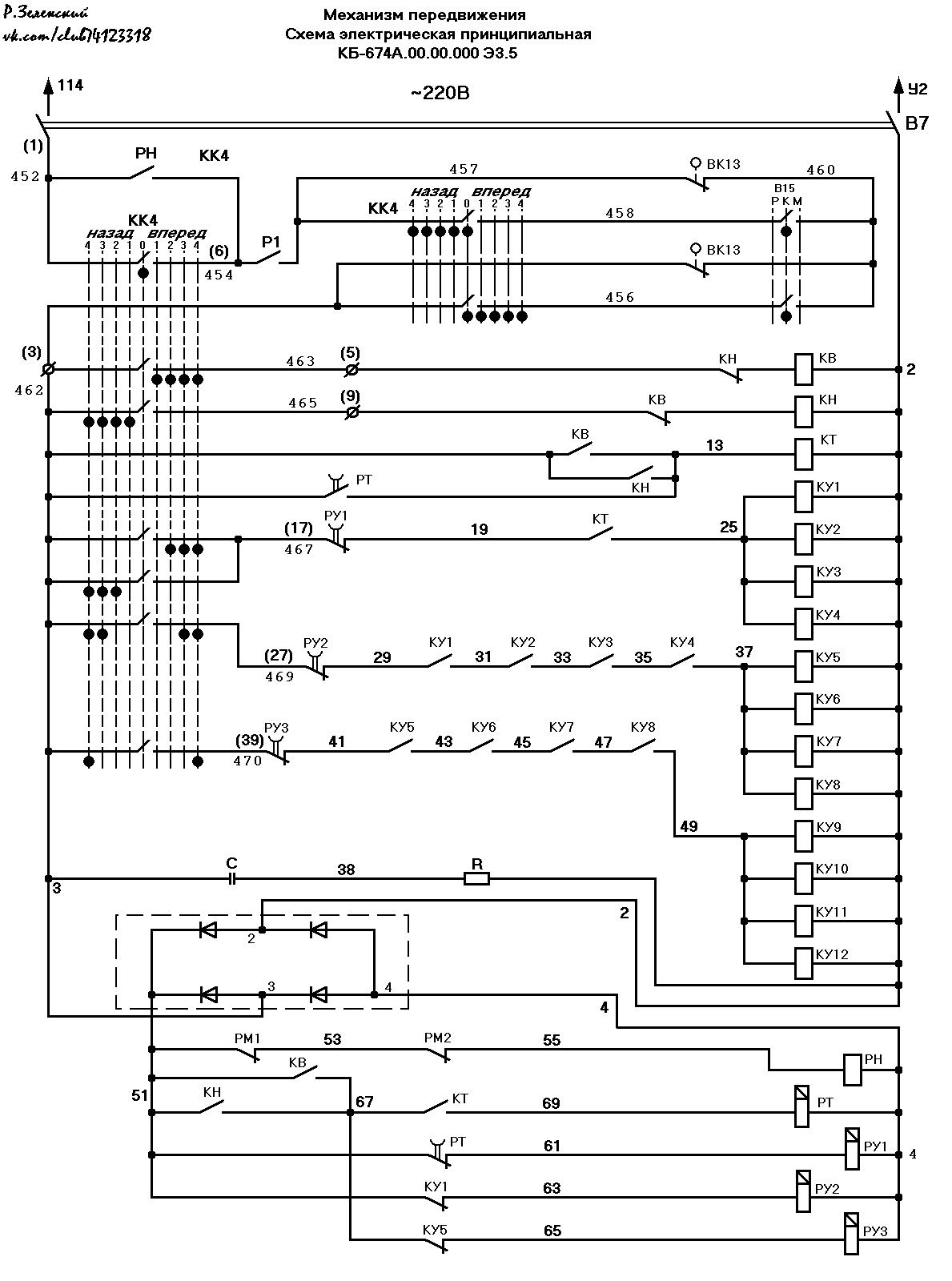

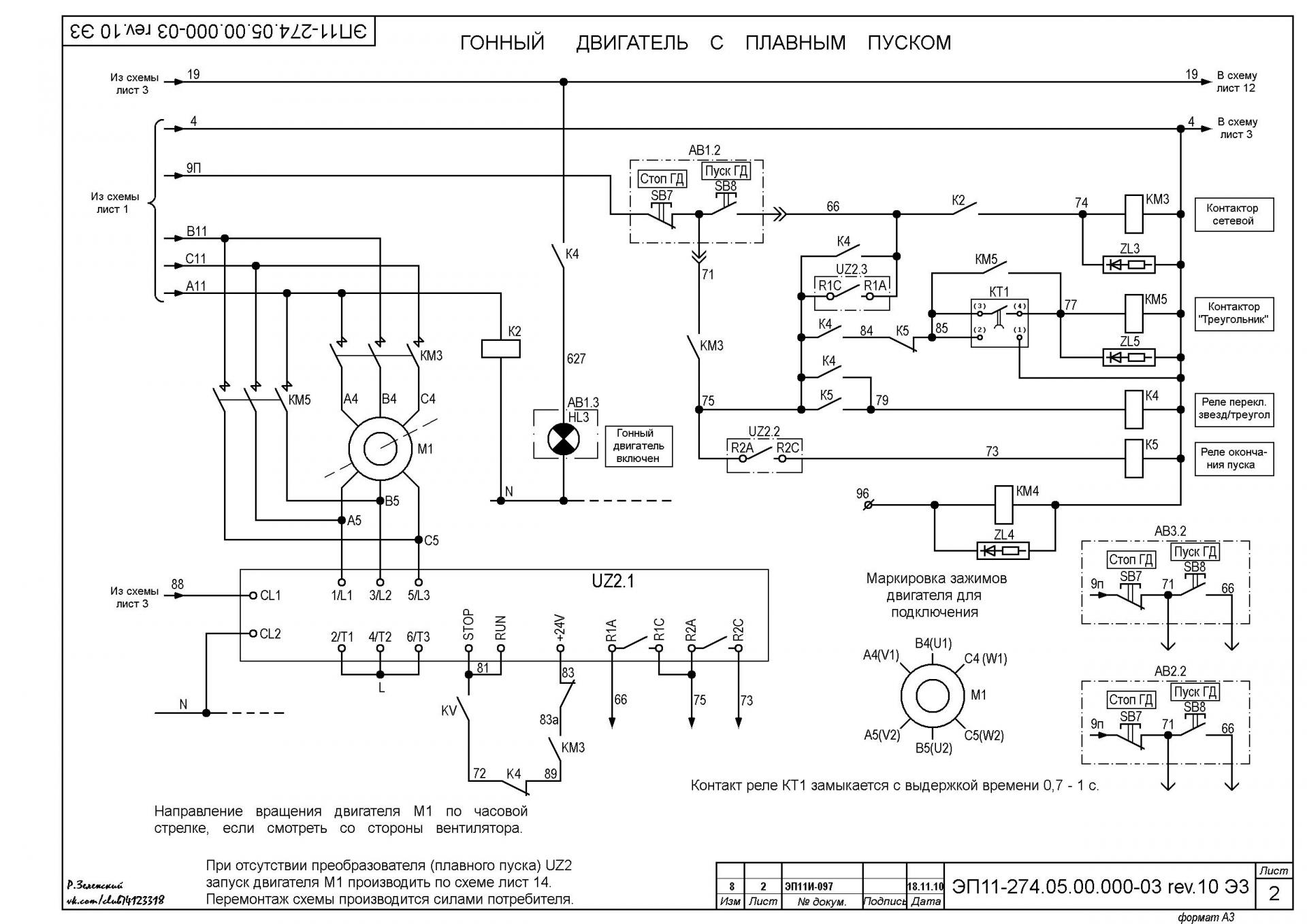

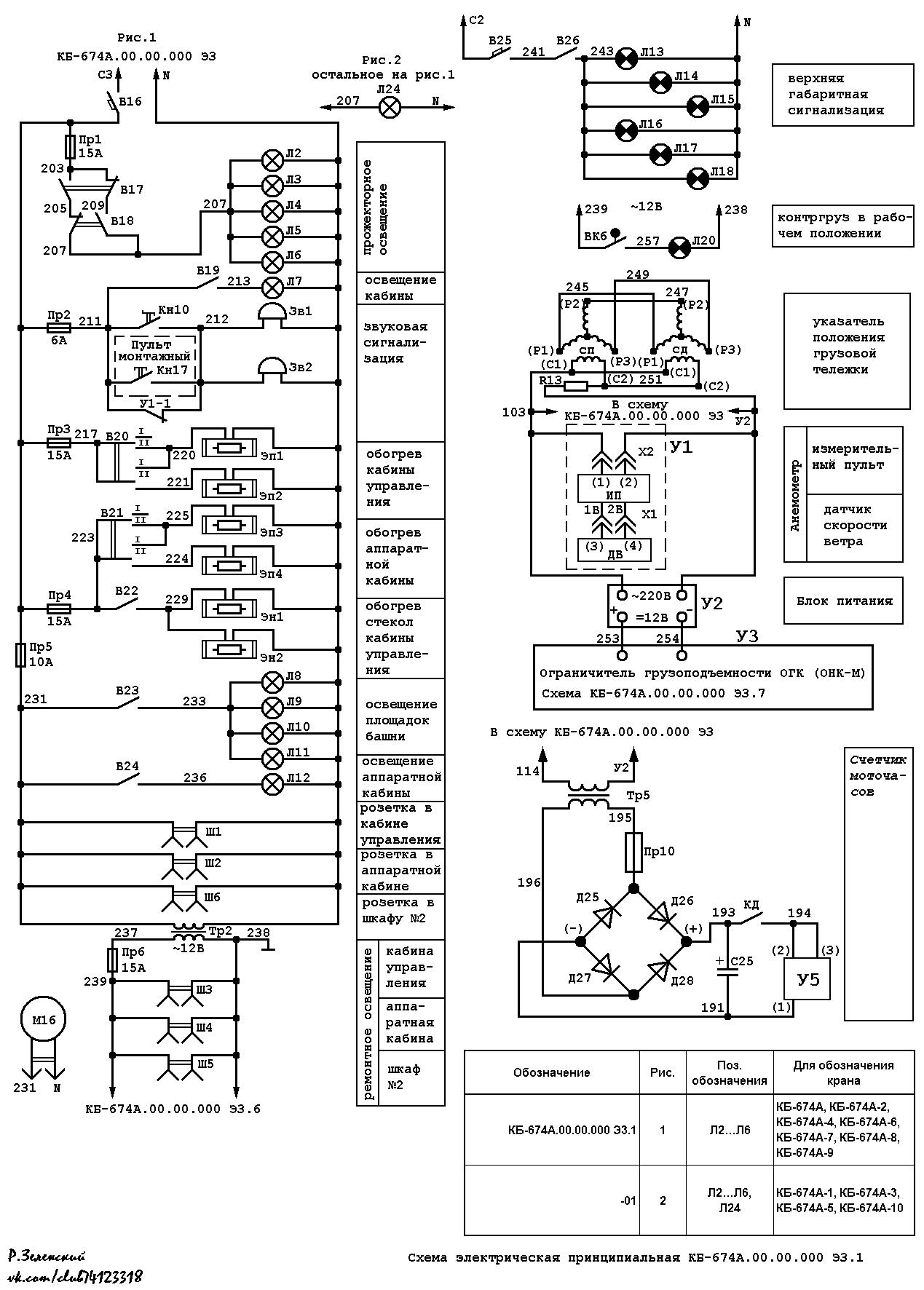

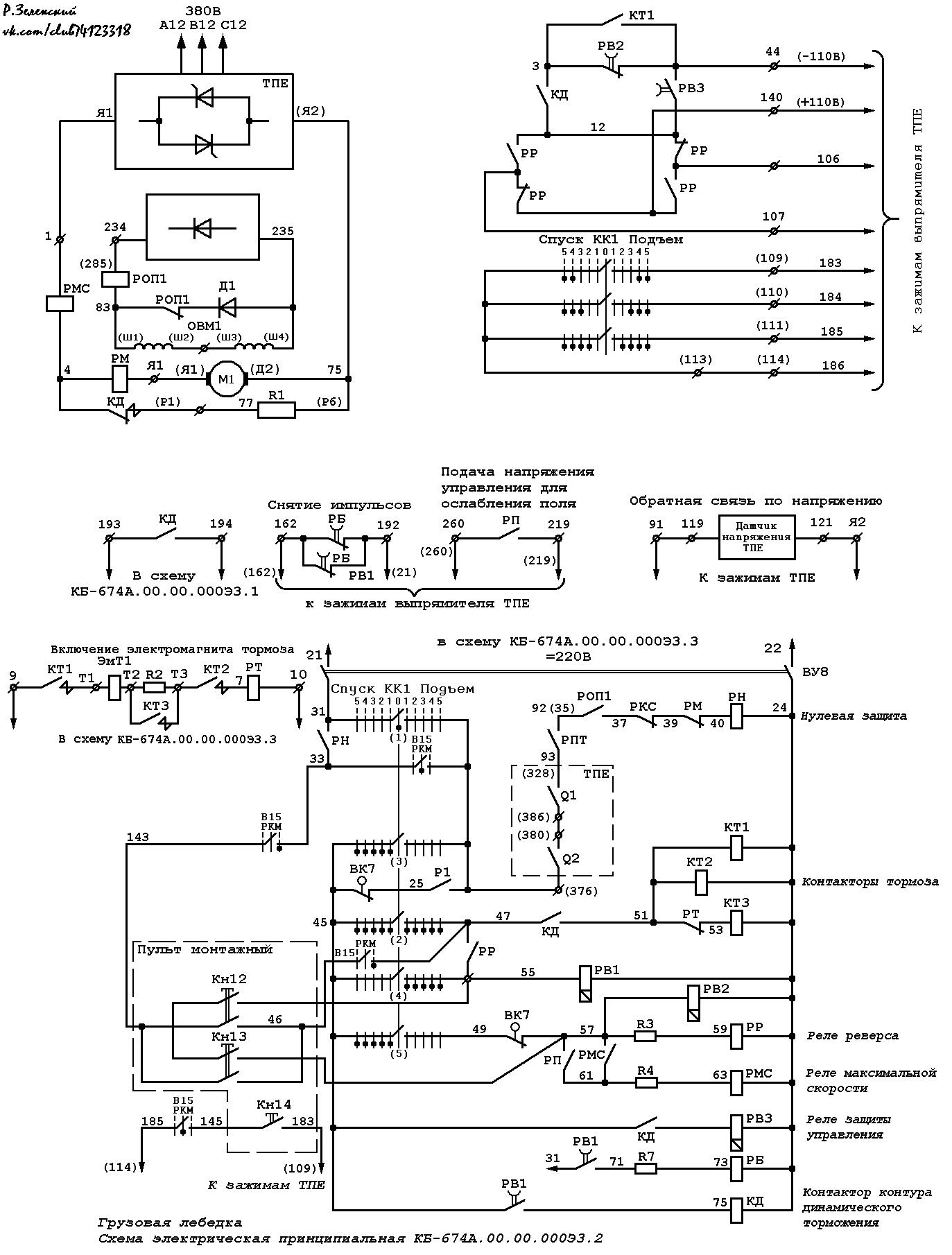

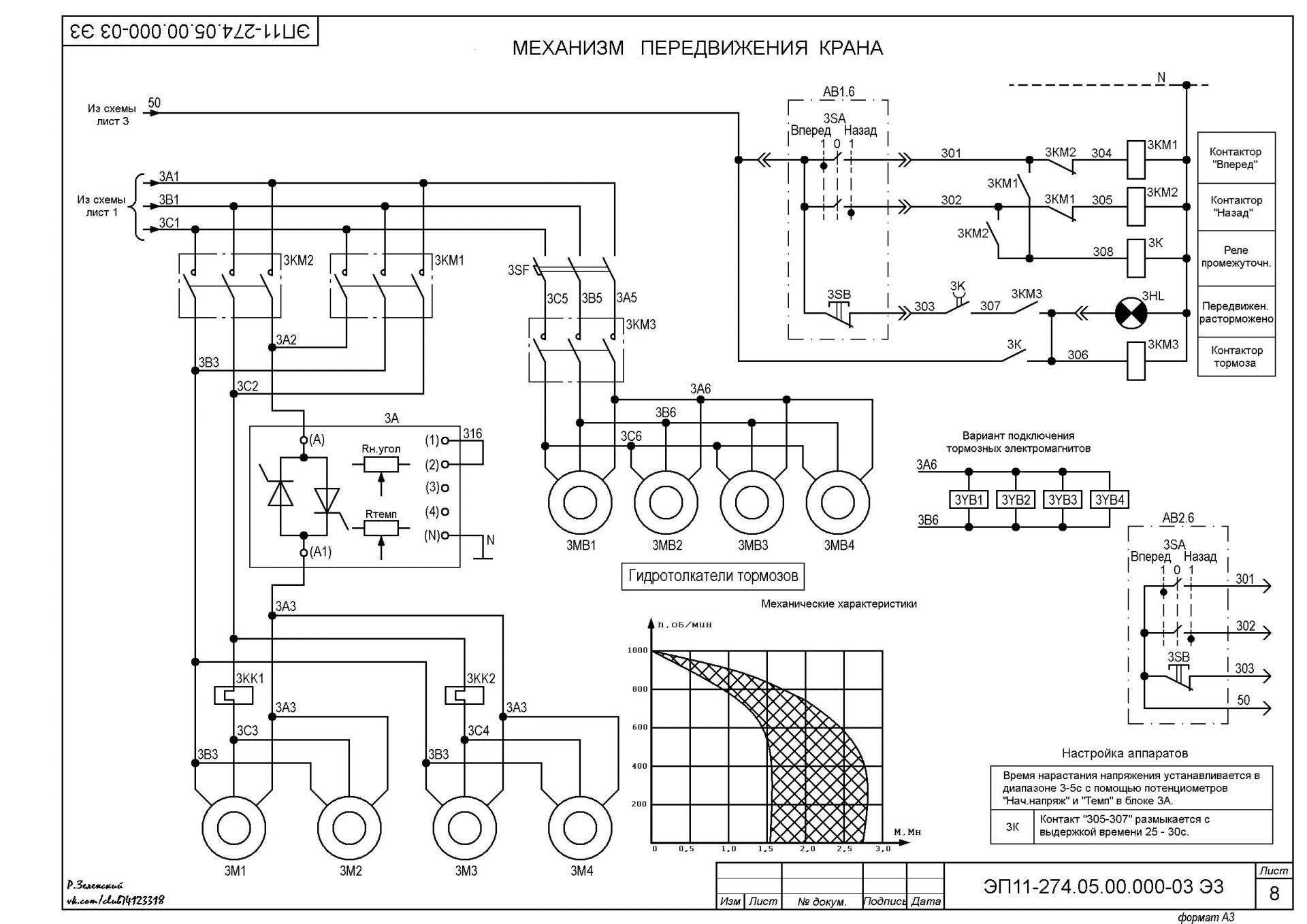

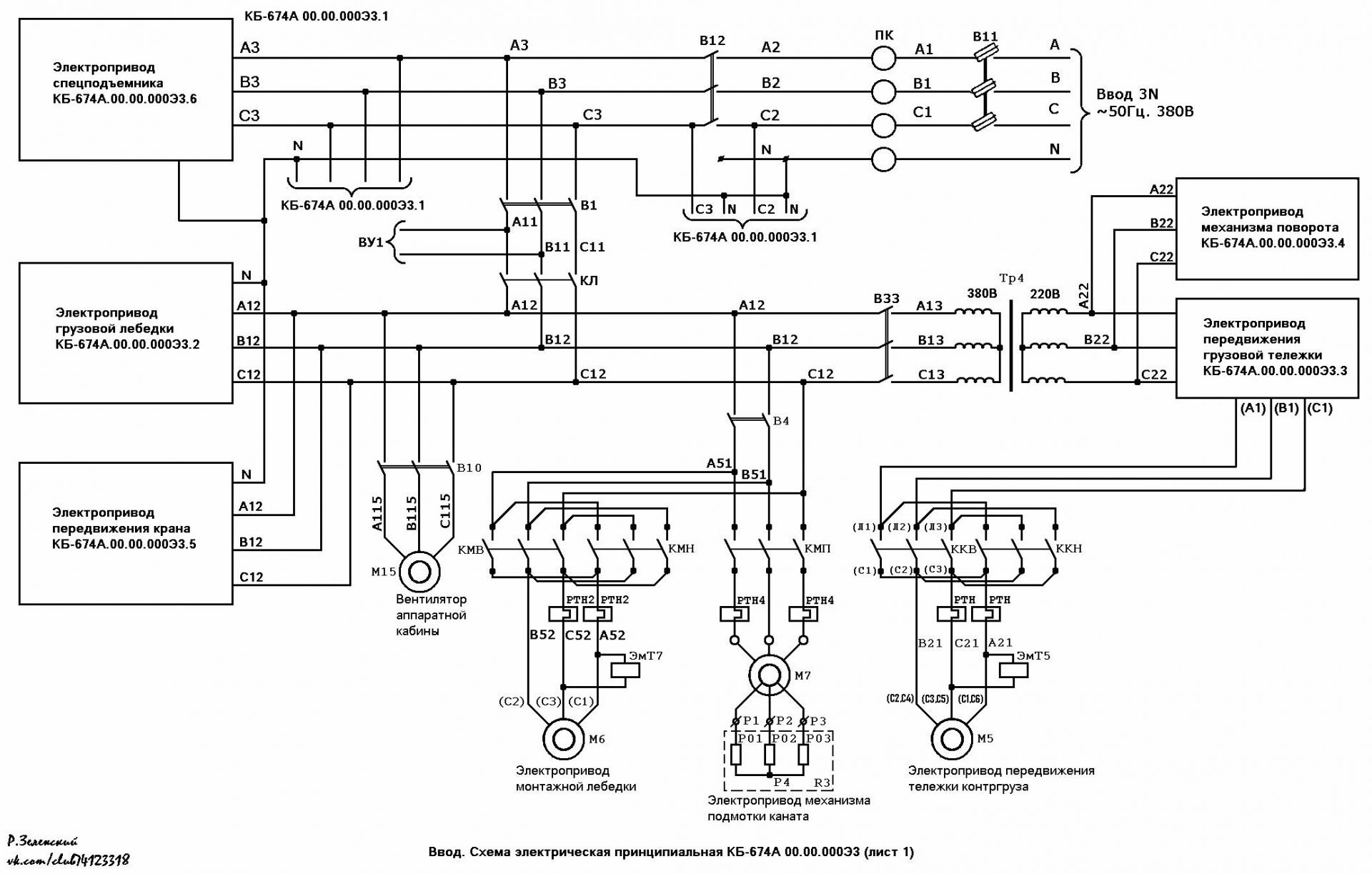

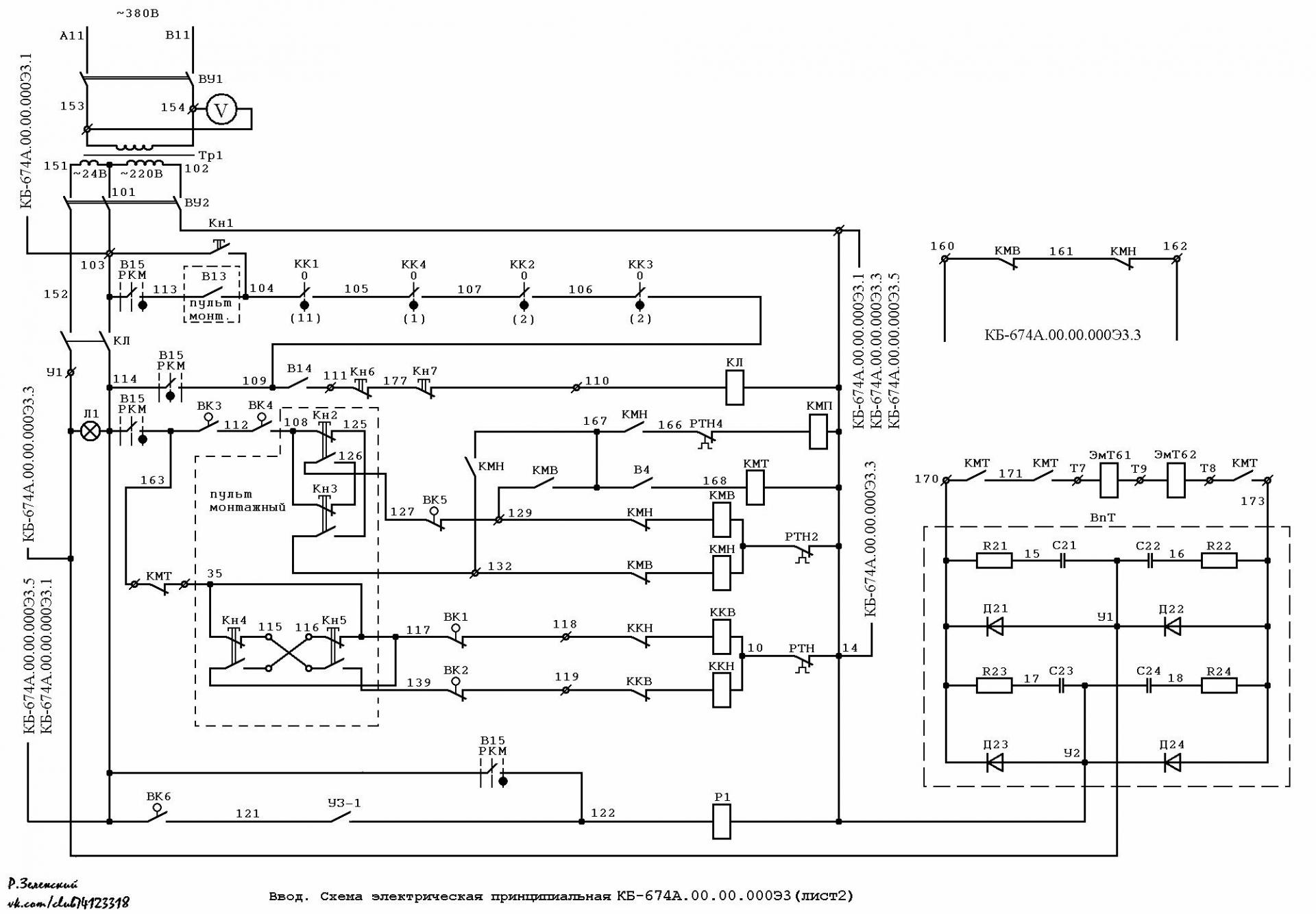

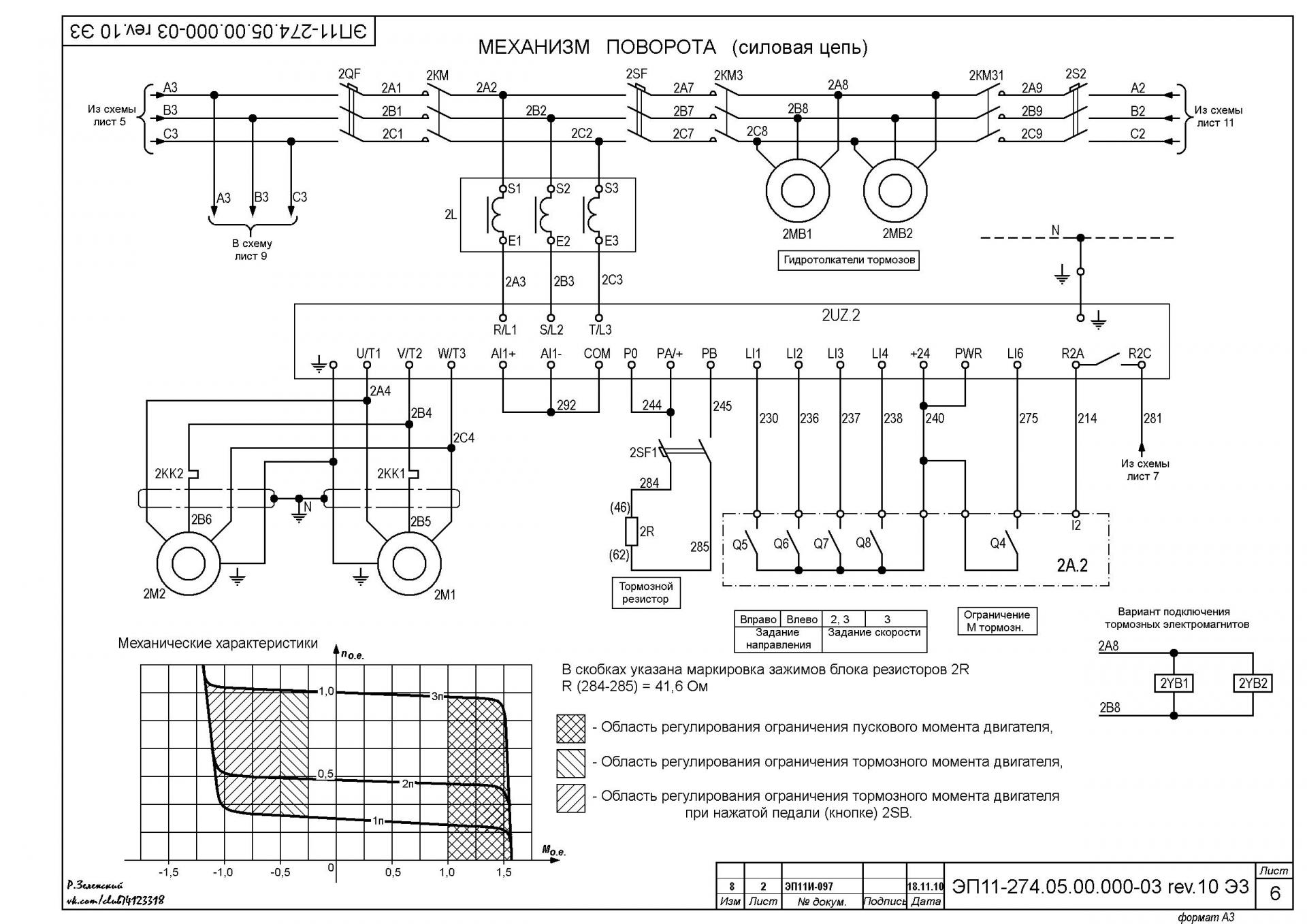

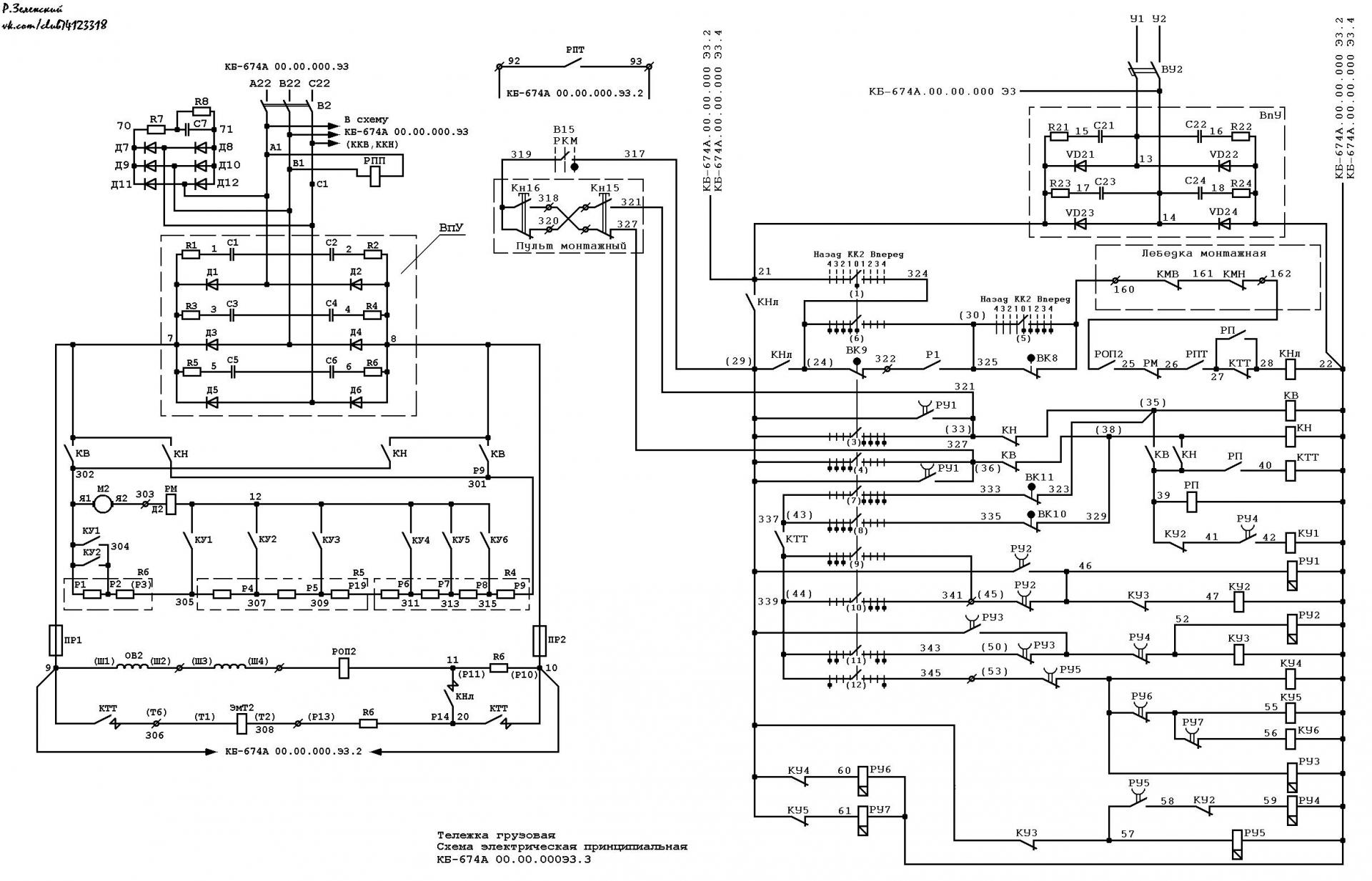

Электрические схемы строительных кранов

[Antcranes]

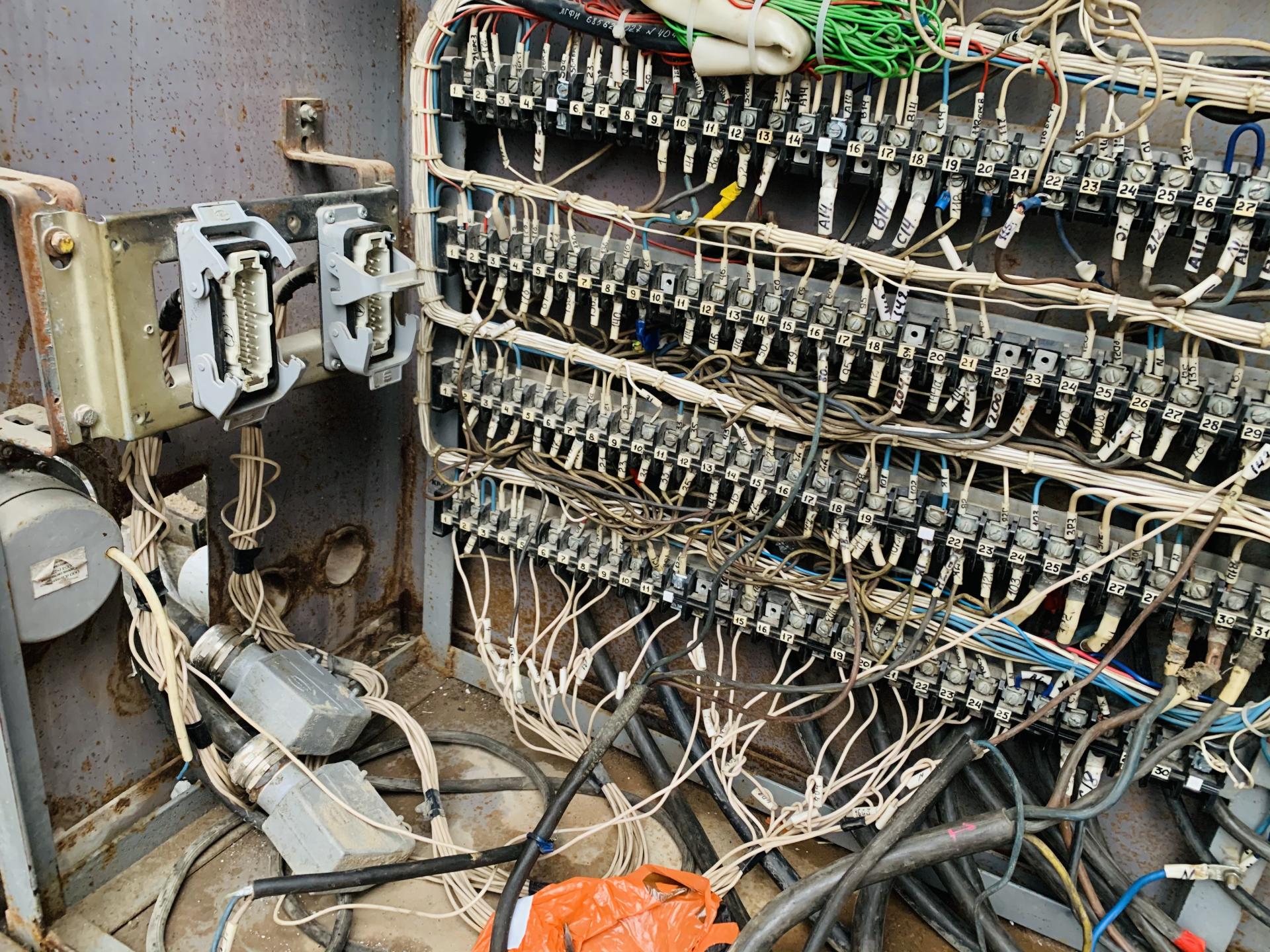

Фото электросхемы крана МКП-25

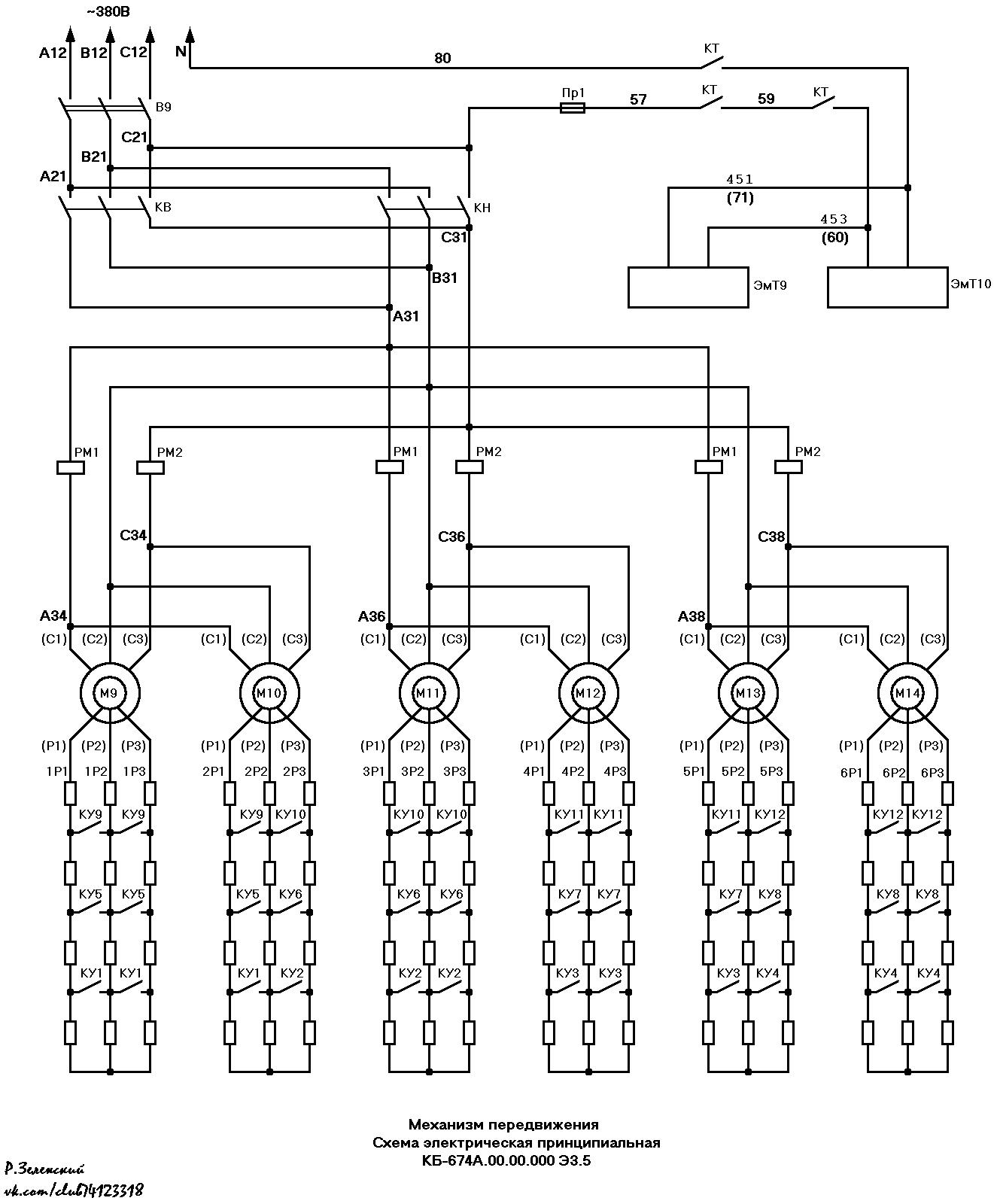

хмммм..... давно хотел увидеть как реализована у него схема привода передвижения, еще с тех пор, как переделывали наш мкп-25а с постоянного тока на переменный и ломали голову как сделать ход комфортным....

Очень странно... Тут просто движок с фазным ротором и блоки сопротивлений... вообще без каких либо намеков на динамику... все бы неплохо, но что делать если надо спуститься с горки потихоньку? При такой схеме получается это нереально, ведь при включении просто через сопротивления движок пойдет в бесконечный разгон под уклон.... А в горку он на первых положениях получается вообще не поедет... Или я что то не понял...

[Rojan]

Фото электросхемы крана МКП-25

Да еще так четко угодить в номер поста))))) Добро пожаловать в авторы!

[japeth]

все бы неплохо, но что делать если надо спуститься с горки потихоньку? При такой схеме получается это нереально, ведь при включении просто через сопротивления движок пойдет в бесконечный разгон под уклон.... А в горку он на первых положениях получается вообще не поедет... Или я что то не понял...

Возможно как-то это решено с помощью механики-гидравлики. Жалко ни описания, ни паспорта нет. Надо спрашивать у аксакалов)

[japeth]

Добро пожаловать в авторы!

Спасибо!

Да еще так четко угодить в номер поста)))))

Я что-нибудь выиграл?

[Rojan]

Описание и схема ОНК-160, прислал Petr

ОНК-160 схема Petr.pdf

[Rojan]

Спасибо!



Я что-нибудь выиграл?

В целом вы выиграли повышение своего статуса, как нашего коллеги)))

У нас тут есть читатели (их большинство), а есть и писатели. Добро пожаловать в теплую компанию писателей!

[)(отабыч]

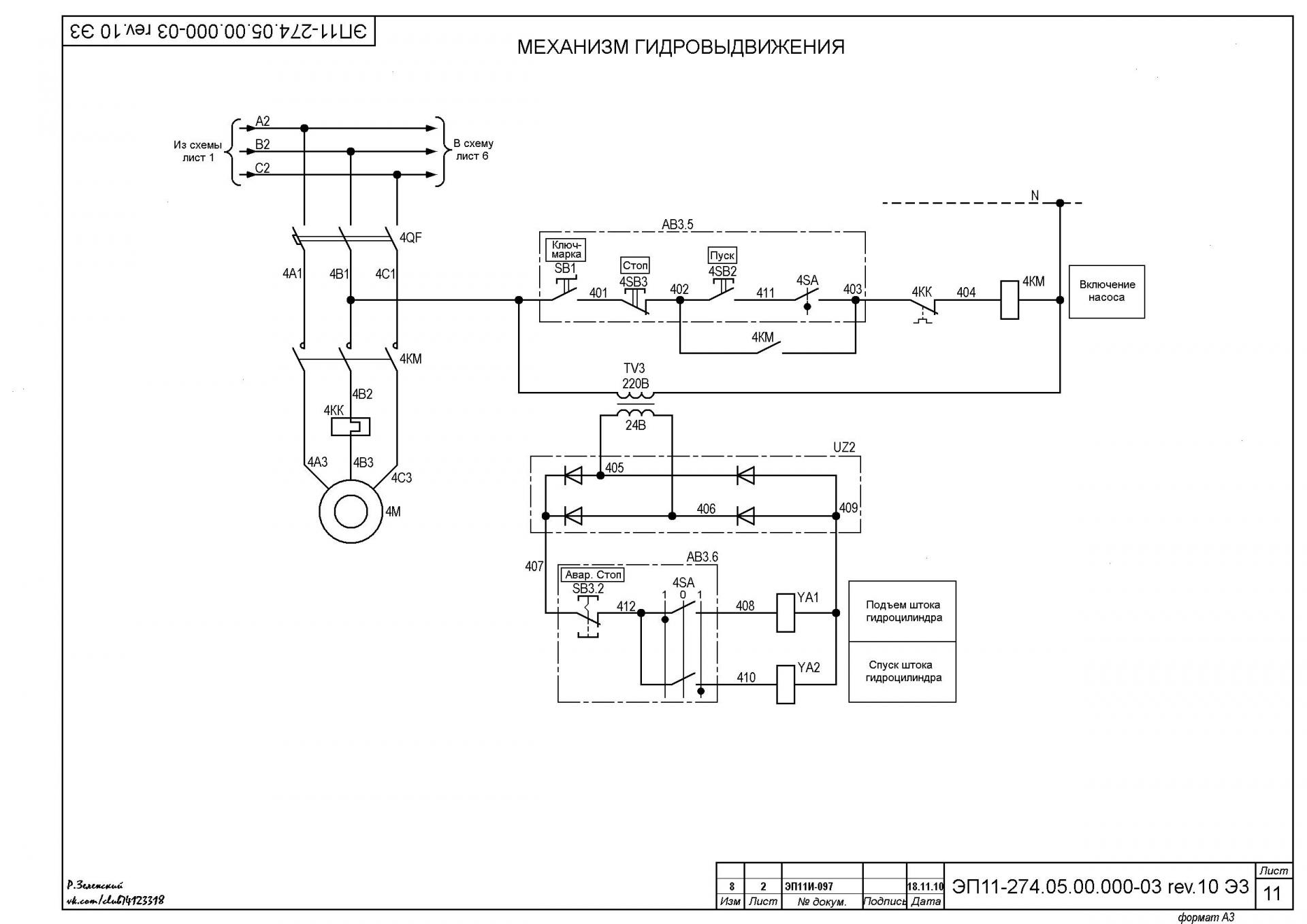

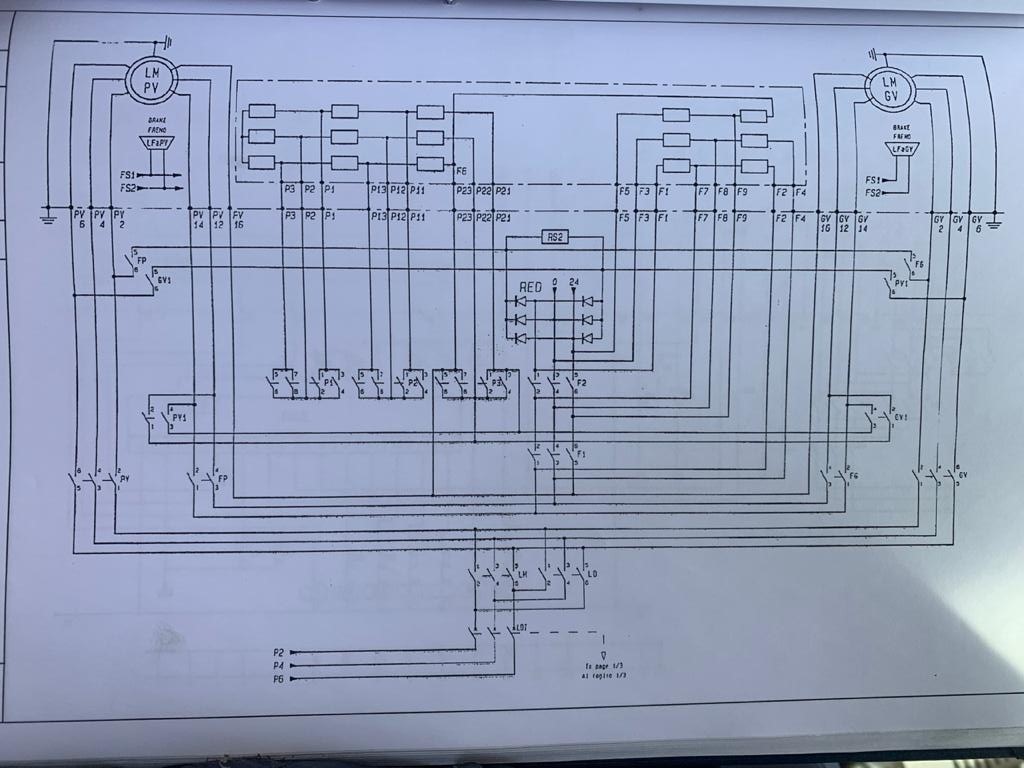

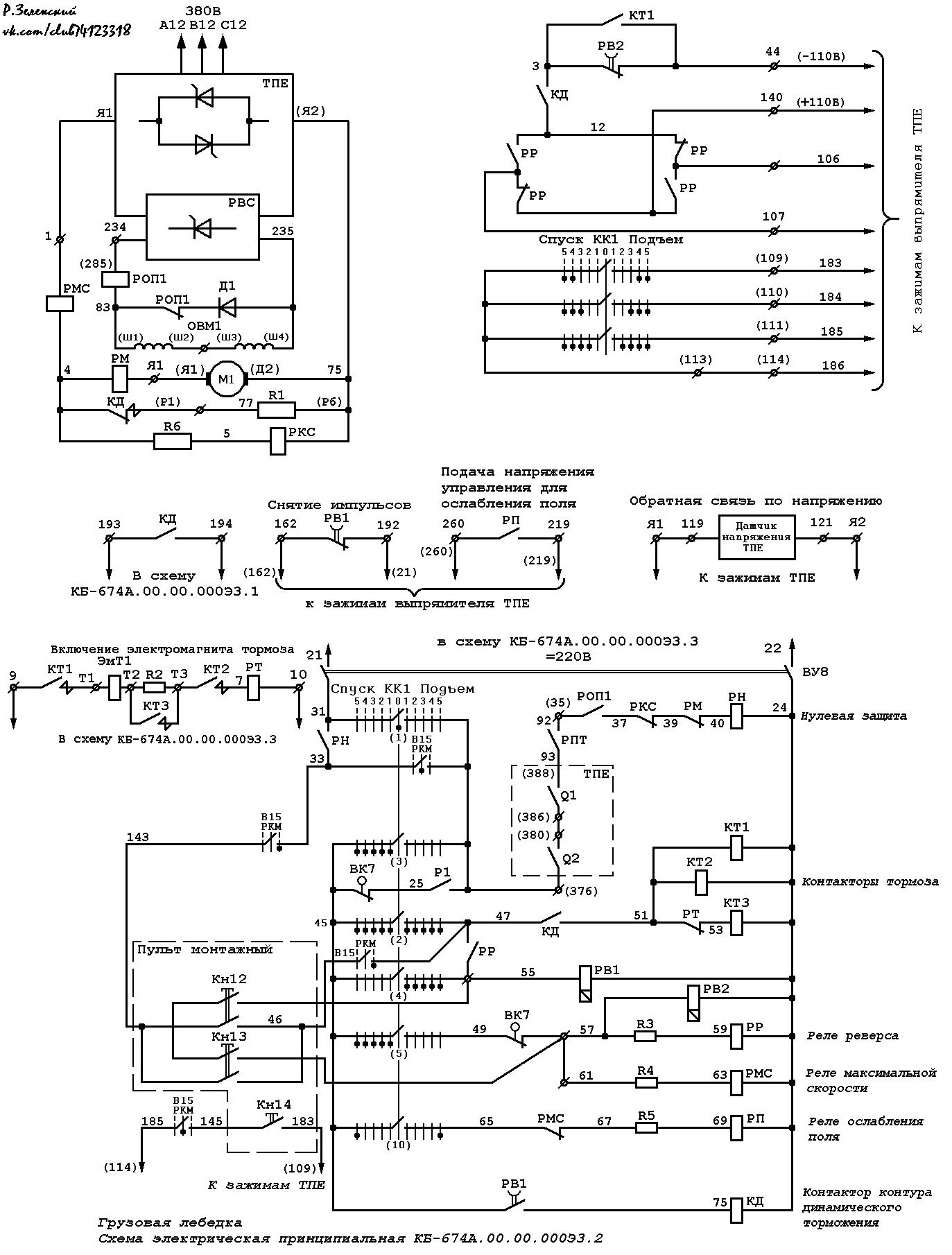

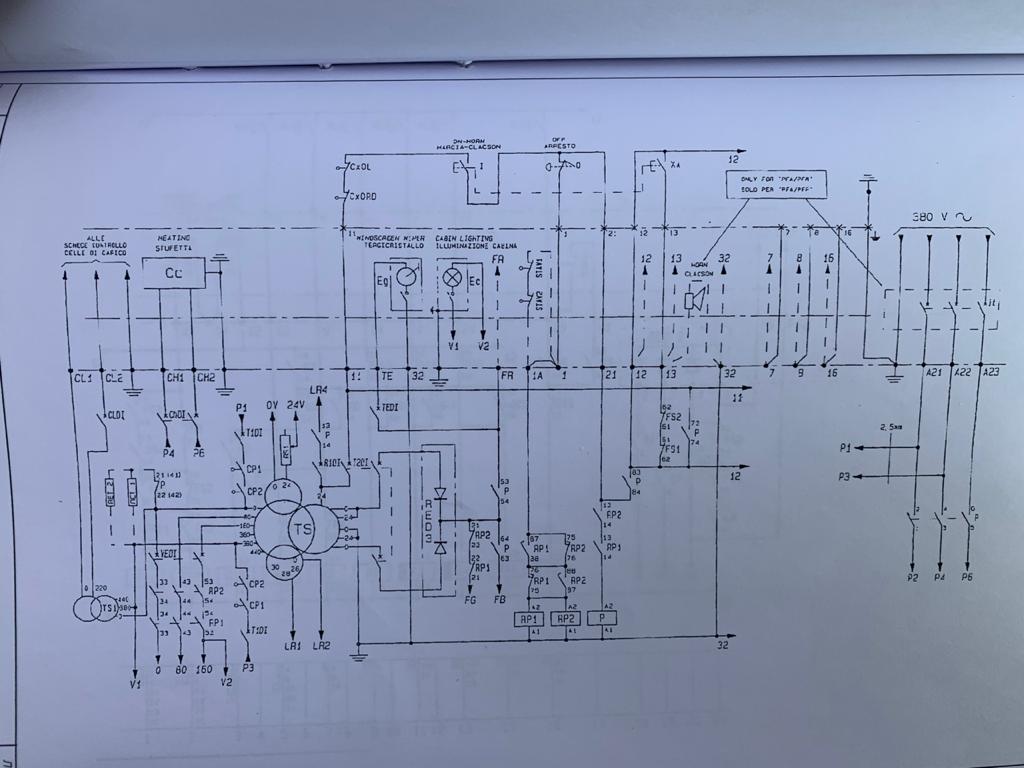

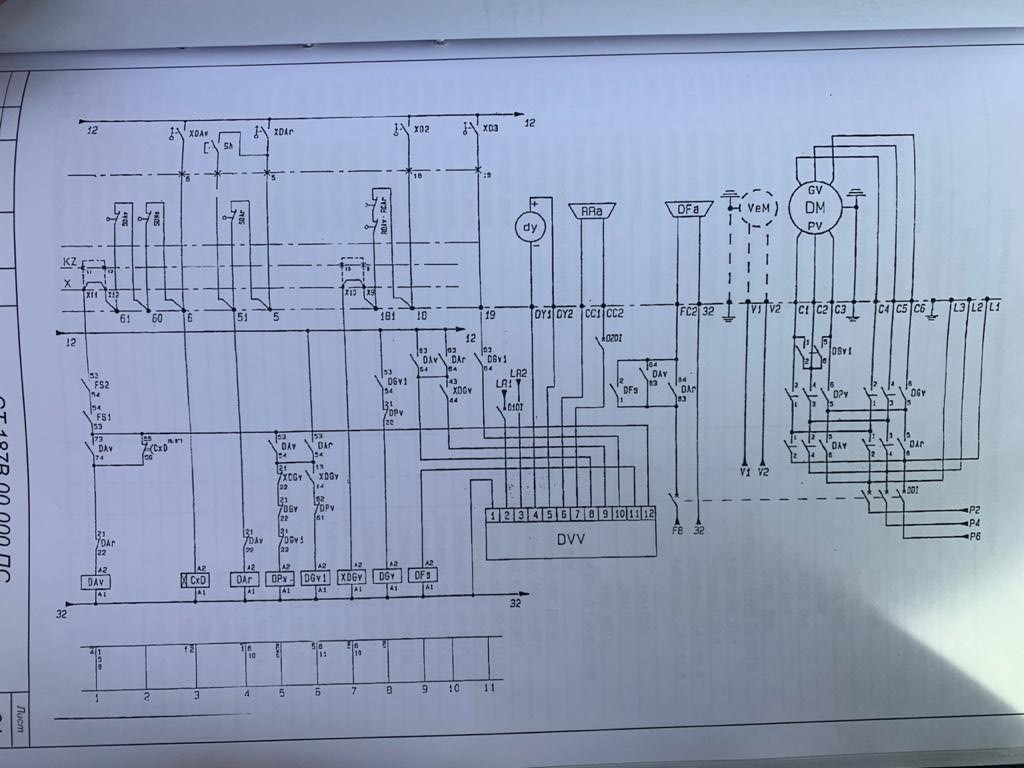

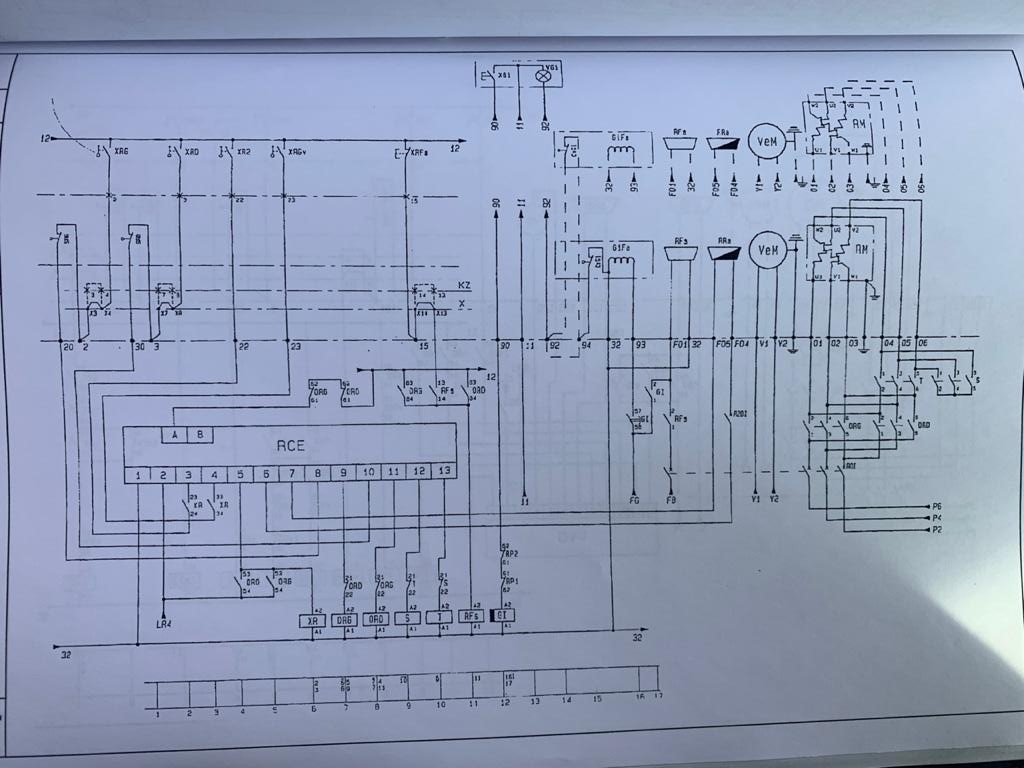

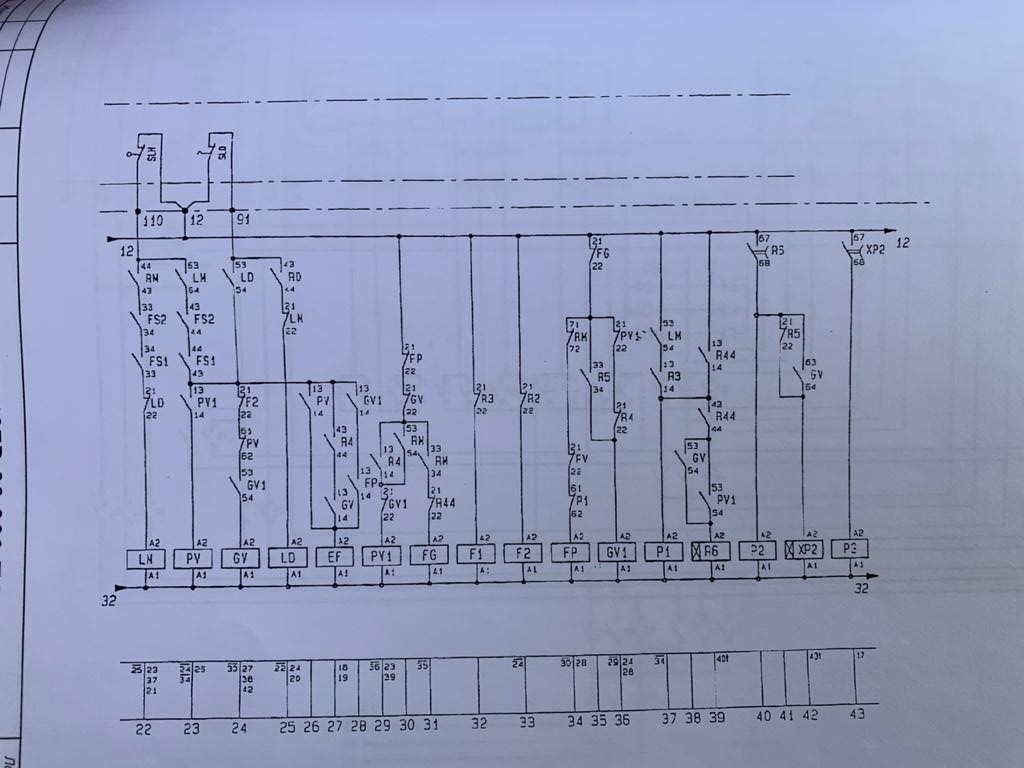

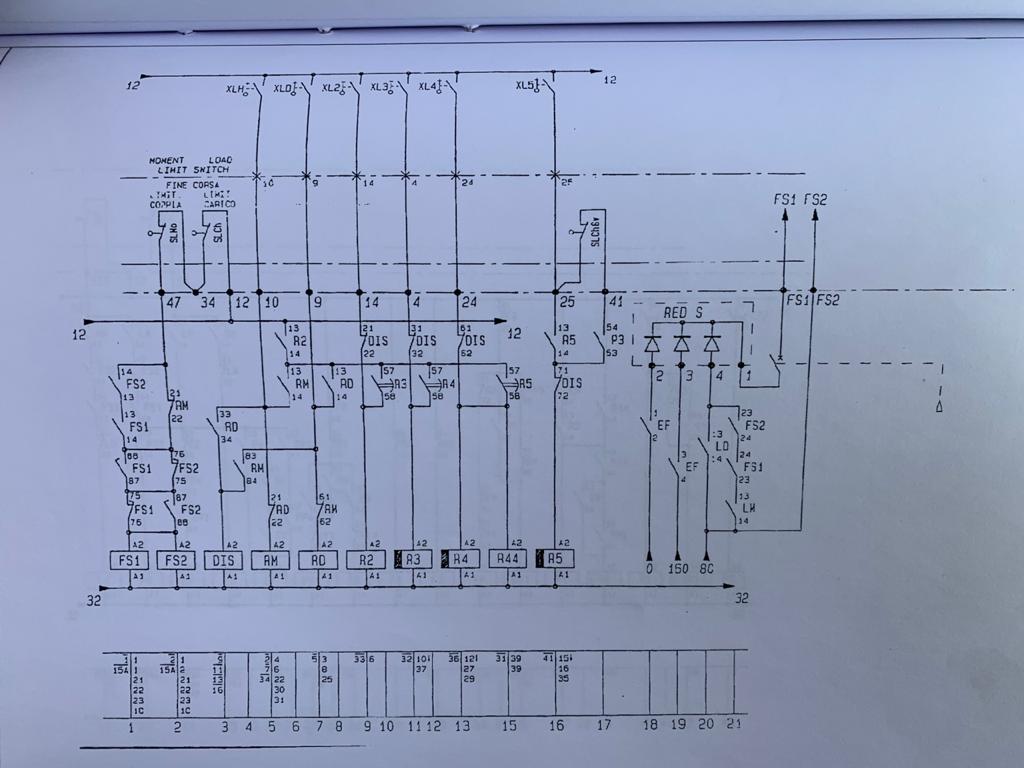

ещё одна схема POTAIN MC200 10тонн.

Potain MC200.pdf

[Rojan]

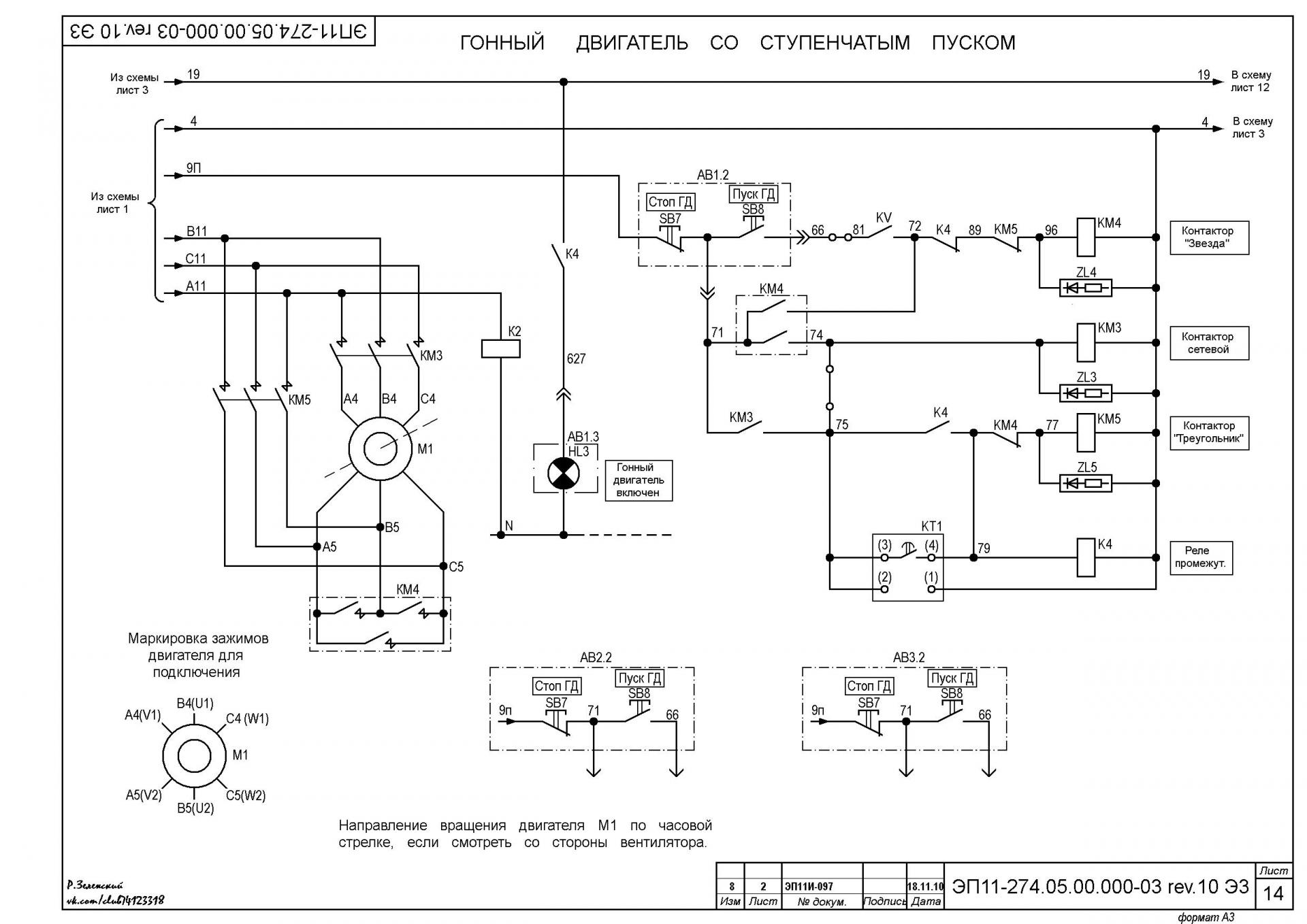

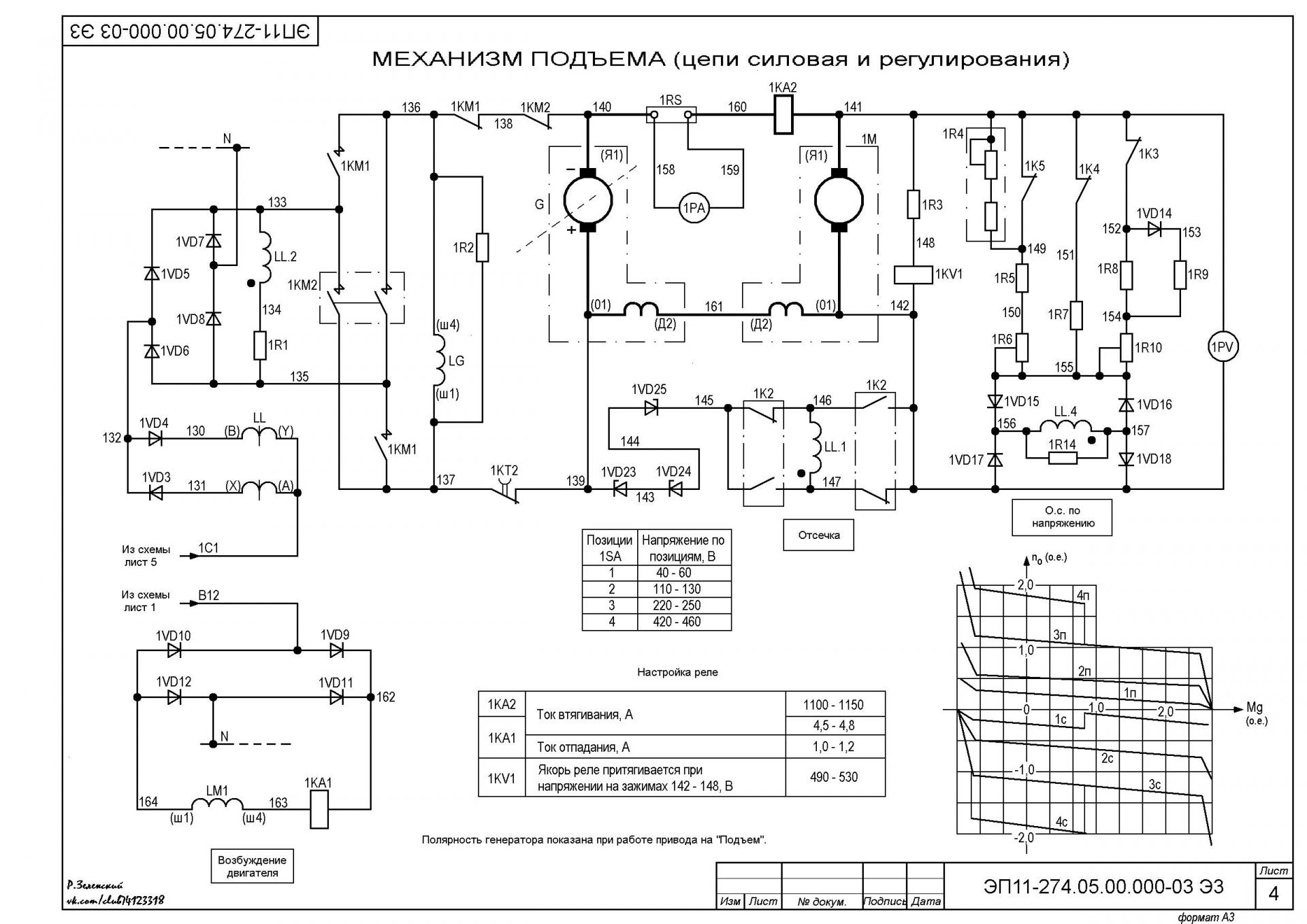

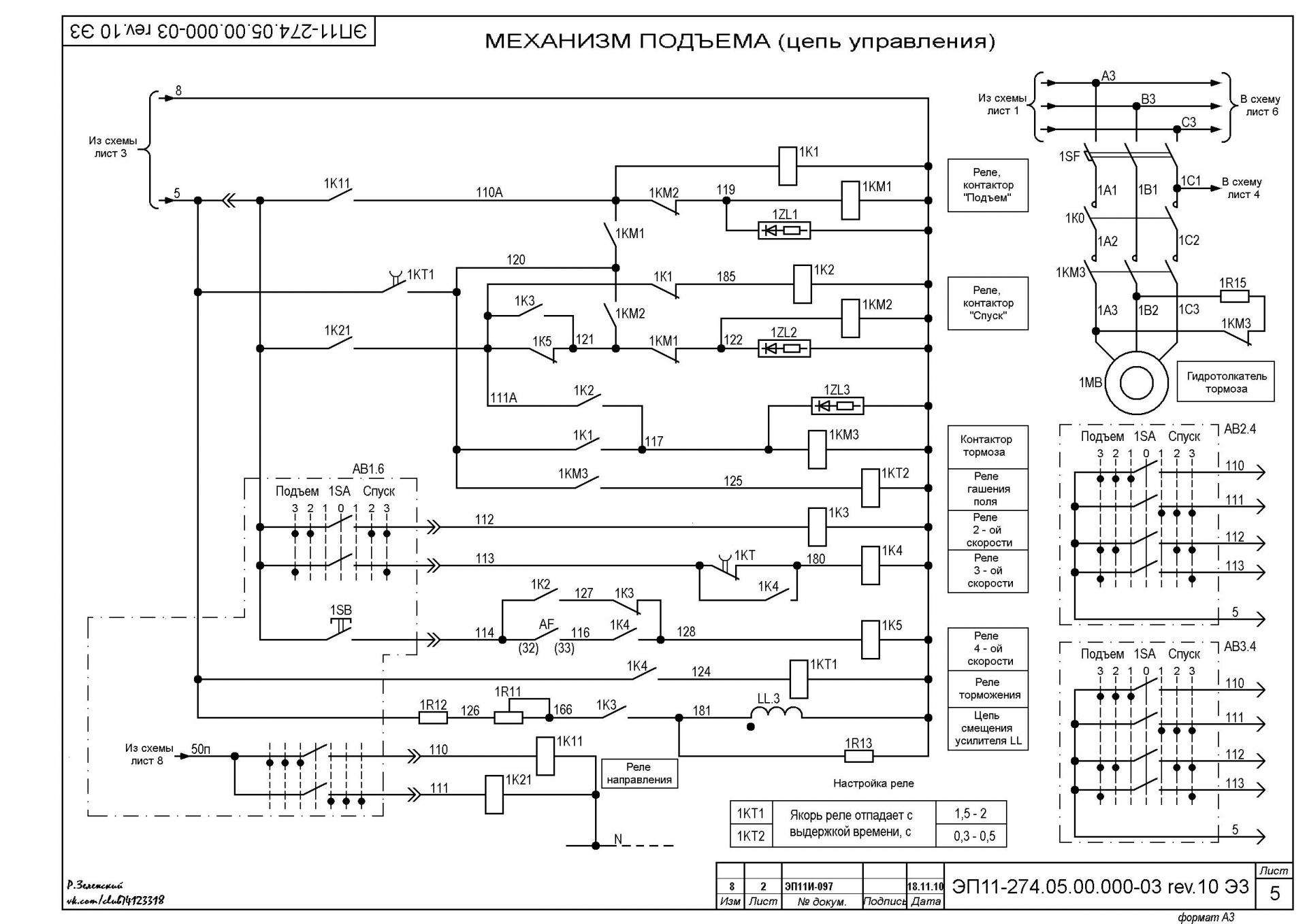

Закончено восстановление схемы МКП-25.

Смотрим, проверяем, не забываем комментировать)))

МКП-25_Э3 Rojan.zip

[FuckingCrane]

Сервисный мануал на систему Liccon2 для кранов Liebherr. Если открыть на компе в Adobe Reader, слева можно выбрать русский язык(флаг триколор) и нормально читать

Liebherr Crane Liccon Service Training.pdf

[Rojan]

Сервисный мануал на систему Liccon2 для кранов Liebherr. Если открыть на компе в Adobe Reader, слева можно выбрать русский язык(флаг триколор) и нормально читать

читать что? где текст?

[FuckingCrane]

читать что? где текст?

Текст там, где ему и положено быть. Вы бы еще в блокноте открыли. "Спасибо" можно не писать, есть Adobe Reader.

[Rojan]

Текст там, где ему и положено быть. Вы бы еще в блокноте открыли. "Спасибо" можно не писать, есть Adobe Reader.

думал, был баг системы, но нет - при простом открытии текст, как у вас (немецкий язык). А при выборе в боковой панели любой другой закладки - текста нет.

PS: всегда открываю PDF-ки Фокситом и еще ни разу такого не было.

[тоха42]

Ел.грейфер

[Rojan]

XCMG 6515-10S manual, прислал Виталий Двужилов

XCMG 6515A-10S Двужилов.pdf

[FuckingCrane]

Приветствую коллег! Ищу схему на чудо китайской инженерии, пневмоколесный кран Sany SRC-550C. Если у кого есть - поделитесь, пожалуйста)

[FuckingCrane]

Прикрепил обучающий материал к системе Liccon1. А то зачислят в читатели)) я тоже делюсь)

liccon1_datenbus_neu_de.pdf

[Rojan]

Прикрепил обучающий материал к системе Liccon1. А то зачислят в читатели)) я тоже делюсь)

"...съесть то он съест, да кто-ж ему даст..."

Ну, положим, в читатели Вас уже нелегко будет упихать - не один и не два раза уже Вы писатель)))))

А вот файлик переименован, чтобы не портить отчетность)))))

Теперь он "LIEBHERR Liccon 1 manual Артем34"



PS: кстати, предыдущий, соответственно, переназван "LIEBHERR Liccon 2 manual Артем34"

PPS: если уже выстраивать нормальную линейку документов, то уже давайте документы называть нормально

[tyriniv]

Принесли мне на работе одну "простыню" на кальке с выкопировкой из паспорта крана, чтобы это дело в электрон загнать. Дело то я своё выполнил, "простыню" собрал достойно и почистил от всякой грязи, теперь почти, как новая, но сдаётся мне, что эта электросхема совершенно от другого крана, так как в паспорте маркировка принципиальной электрической схемы совершенно другая указана. В архиве - оригинальный очищенный скан без сжатия.

240317-Э3.pdf

240317-Э3.zip

Мостовой кран. Q = 10 т, зав.№ 491.pdf

[Rojan]

Принесли мне на работе одну "простыню" на кальке с выкопировкой из паспорта крана, чтобы это дело в электрон загнать. Дело то я своё выполнил, "простыню" собрал достойно и почистил от всякой грязи, теперь почти, как новая, но сдаётся мне, что эта электросхема совершенно от другого крана, так как в паспорте маркировка принципиальной электрической схемы совершенно другая указана. В архиве - оригинальный очищенный скан без сжатия.

Ну не знаю я, в документах кран маркировки 20341, на схеме - 240317. Явно или схема от другого крана или документы. Но маркировка проводов схемы ни с линейкой КМ не совпадает, ни с линейкой К-5-60. Пусть тогда будет КМ-10С-В, наверное так. Или надо принять решение, как обозвать схему крана.

[tyriniv]

Ну не знаю я, в документах кран маркировки 20341, на схеме - 240317. Явно или схема от другого крана или документы. Но маркировка проводов схемы ни с линейкой КМ не совпадает, ни с линейкой К-5-60. Пусть тогда будет КМ-10С-В, наверное так. Или надо принять решение, как обозвать схему крана.

Да, та схема оказалась от другого крана, вот нашли родную, но она превратилась уже в рухлядь, загнал в электронный вид то, что было. Какая уж есть.

Схема принципиальная К41.60.201.pdf

Схема принципиальная К41.60.201.zip

[Rojan]

Да, та схема оказалась от другого крана, вот нашли родную, но она превратилась уже в рухлядь, загнал в электронный вид то, что было. Какая уж есть.

К41.60.201

так же принял на восстановление

PS: размочил 7-ю сотню чертежей))))

PPS: все занес в каталог)))

PPPS: за полный скан отдельное спасибо!

[FuckingCrane]

Руководство по эксплуатации небольшого крана Grove GMK-6300L

3_112_963_RU_20130409_833_472.pdf

[Yarkran]

КС-55729В искал поподробнее, но не нашёл Выкладываю что есть.

КС-55729В принц.doc

[Rojan]

КС-55729В искал поподробнее, но не нашёл Выкладываю что есть.

оооо как, прорвало наших после крещения-то)))

[tyriniv]

так же принял на восстановление

PS: размочил 7-ю сотню чертежей))))

PPS: все занес в каталог)))

PPPS: за полный скан отдельное спасибо!

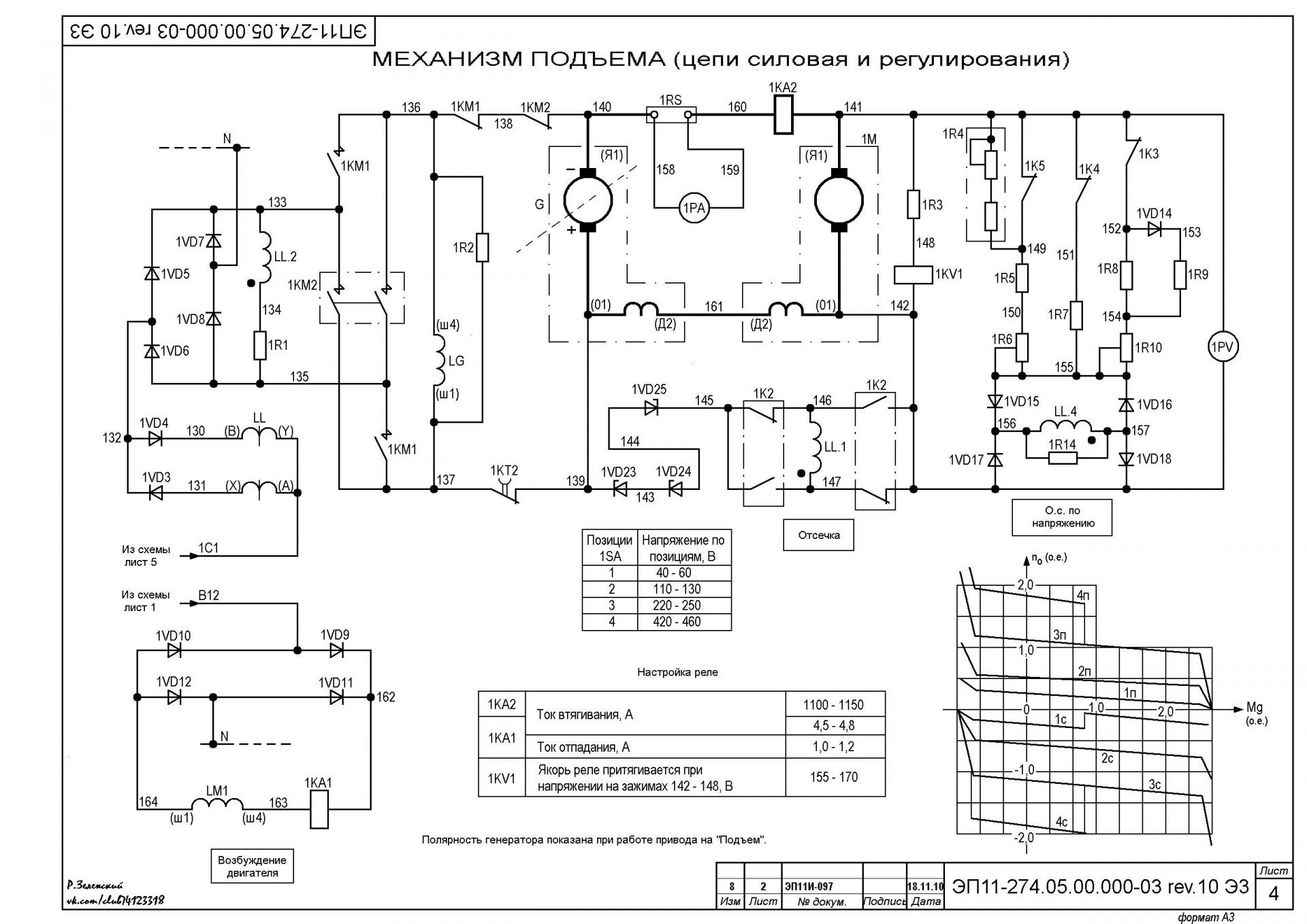

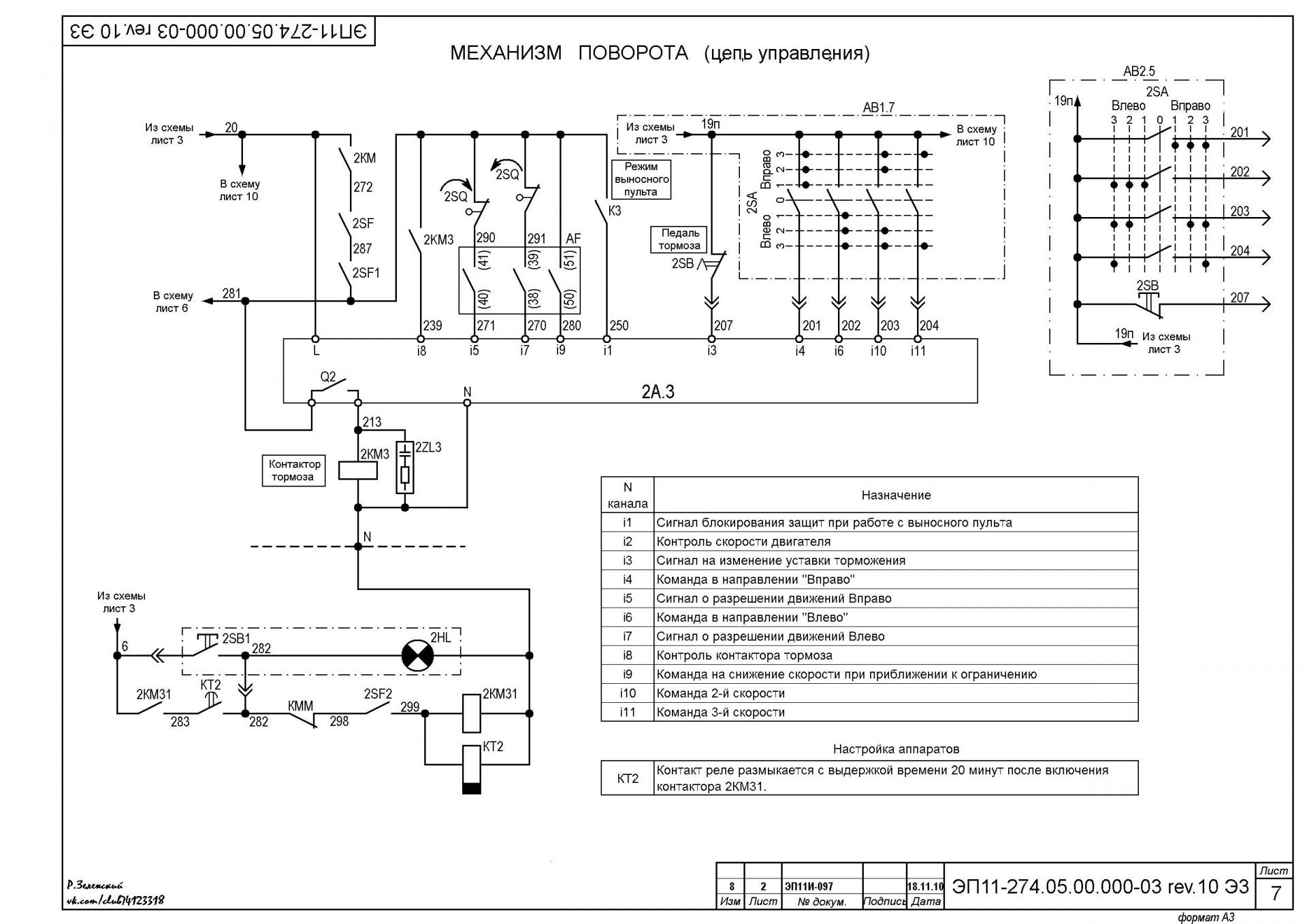

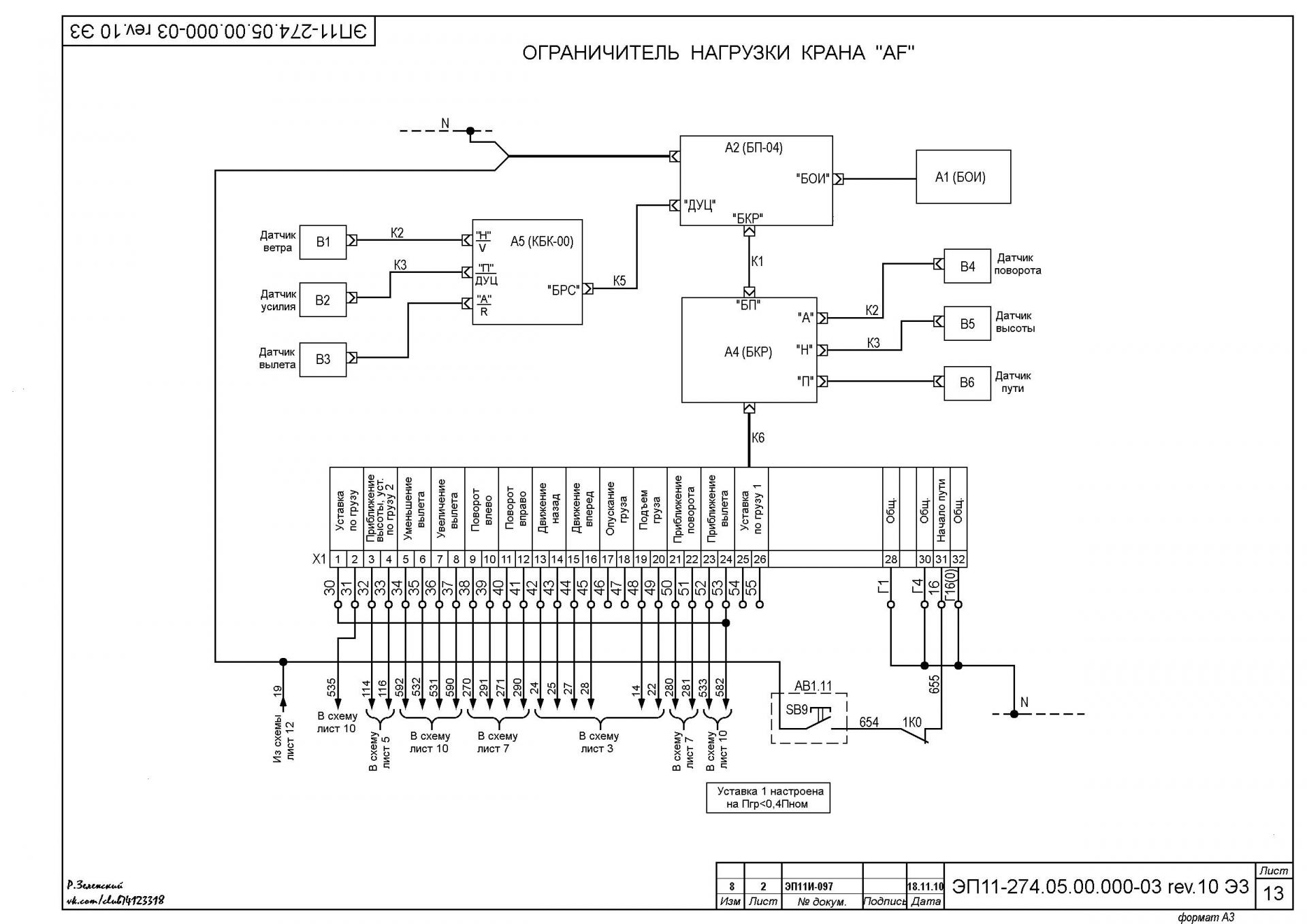

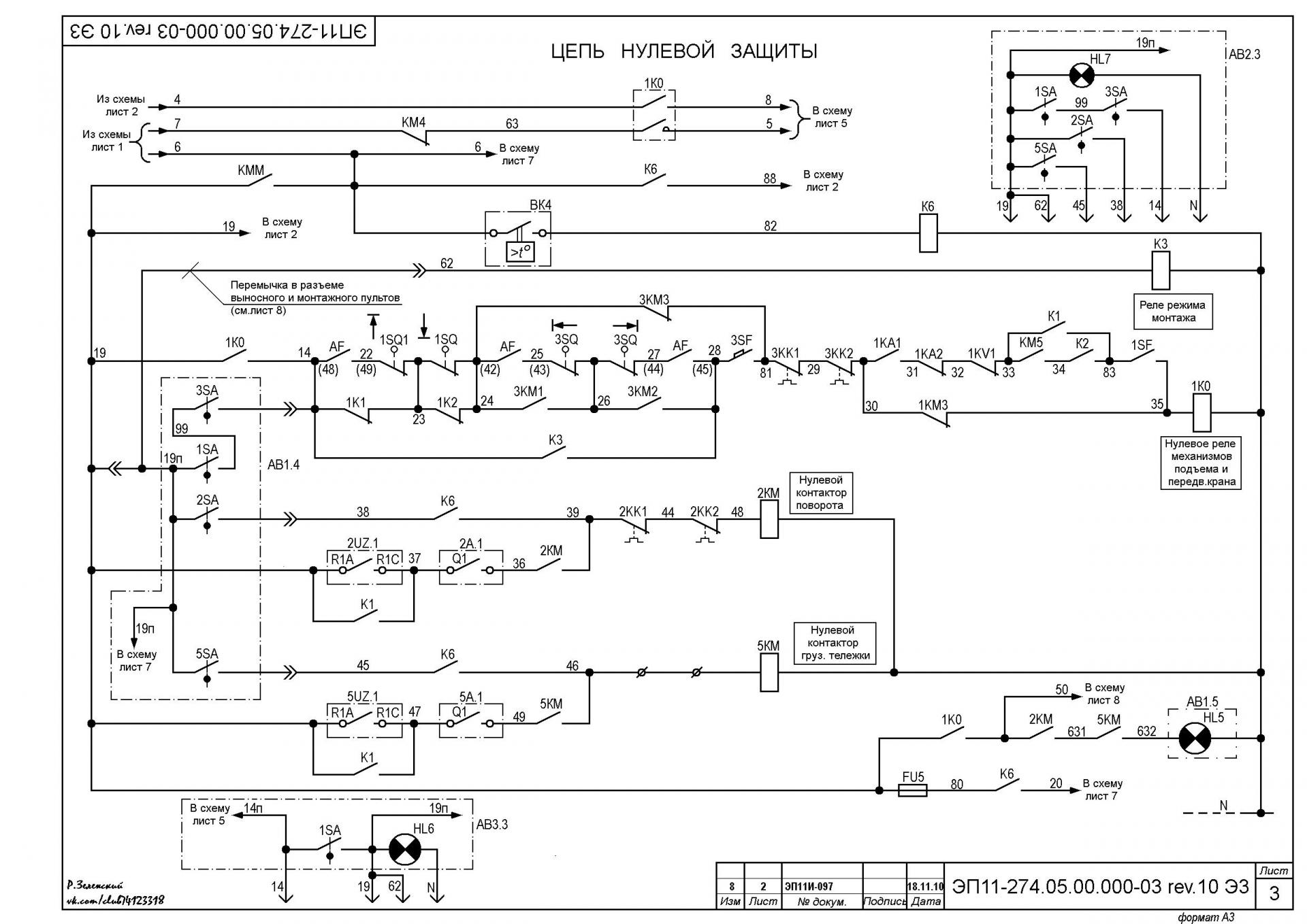

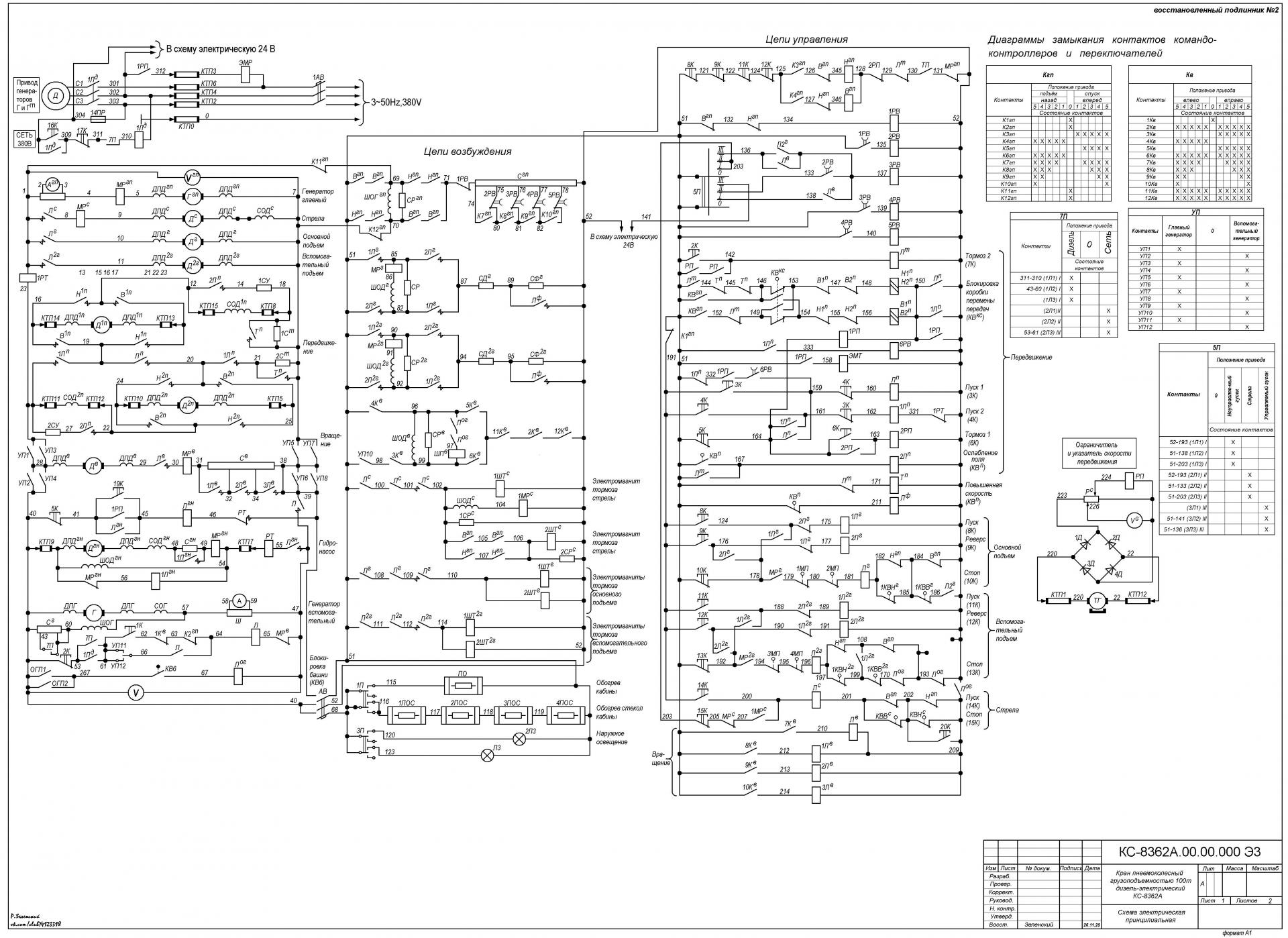

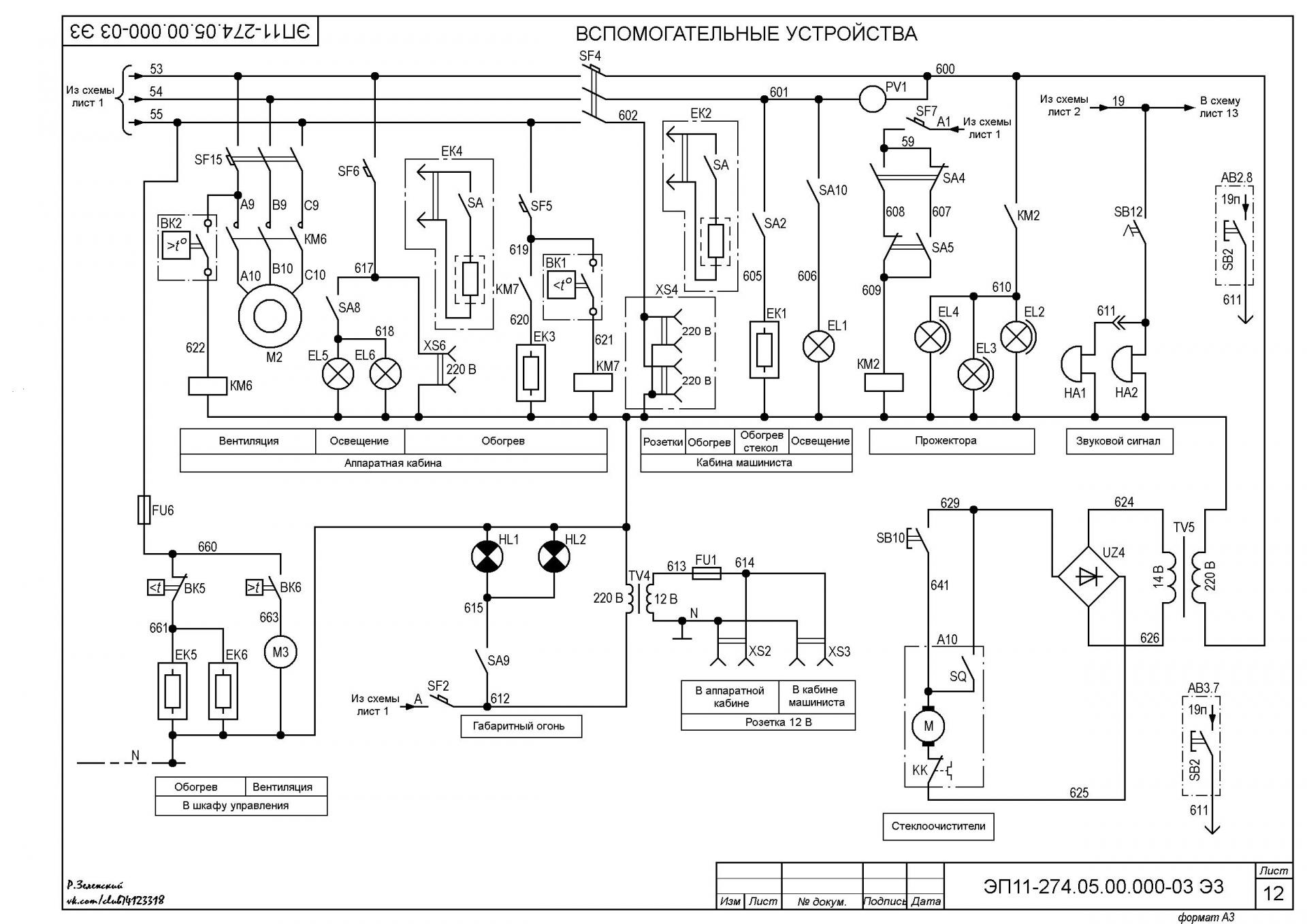

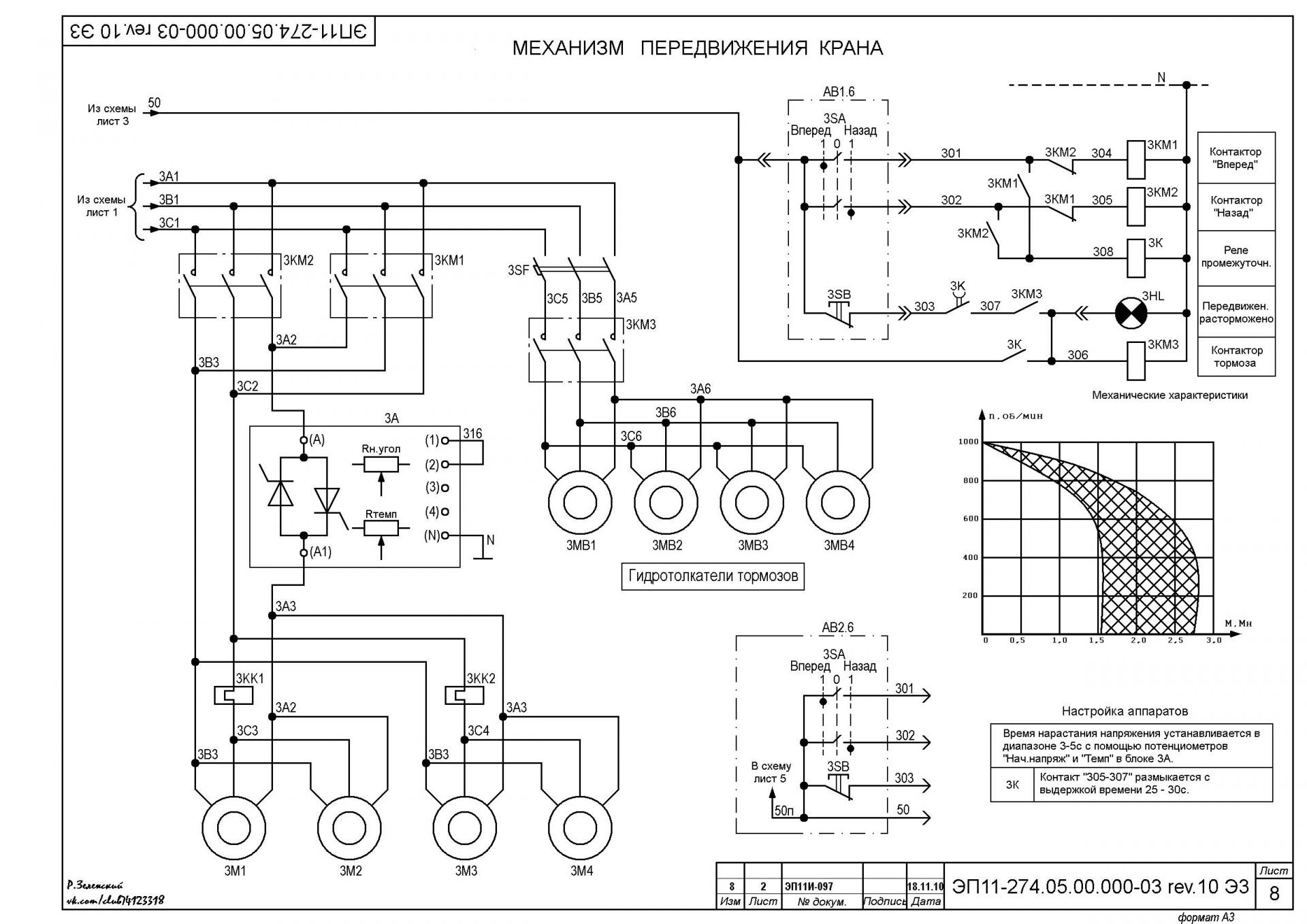

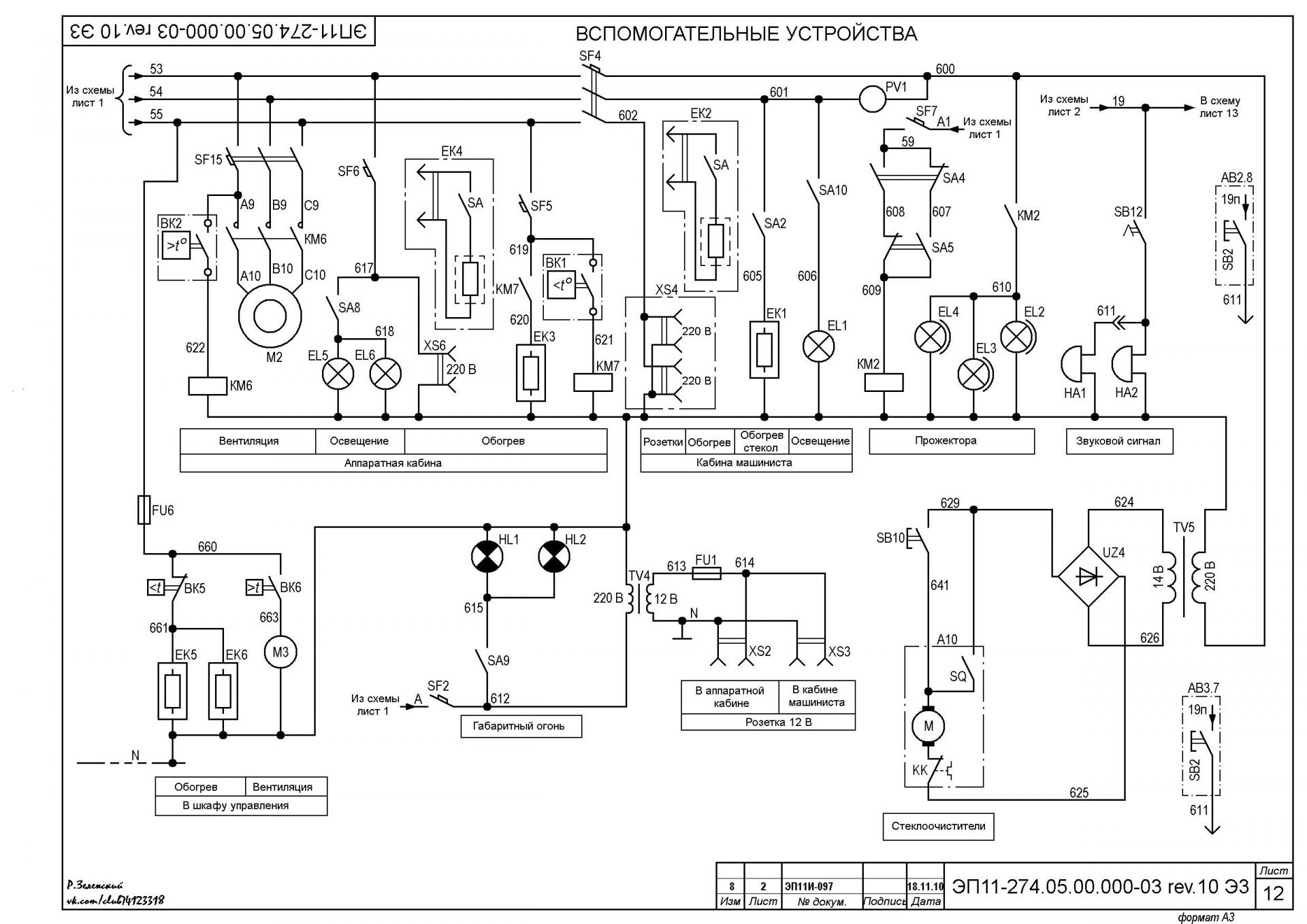

На работе вручили мне "почётное задание" эту принципиальную электросхему на кран восстановить, как смог, так и сделал. Что меня крайне смущает,- что я совсем не электрик. И проверить меня в плане оформления электрики в конторе некому. Можно ли моё "малевание" проверить и указать на ошибки, если они имеются?

К41.60.201. Схема электрическая принципиальная.pdf
