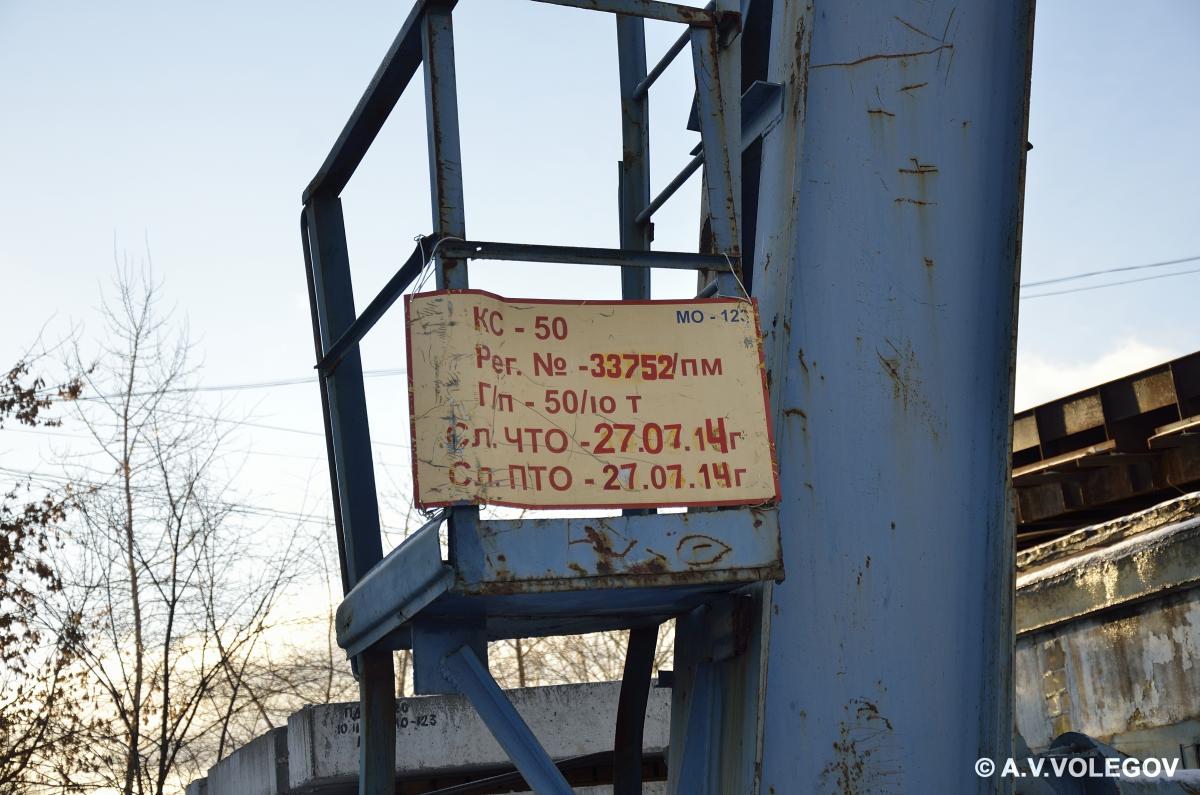

КС-50-42

[Dima888]

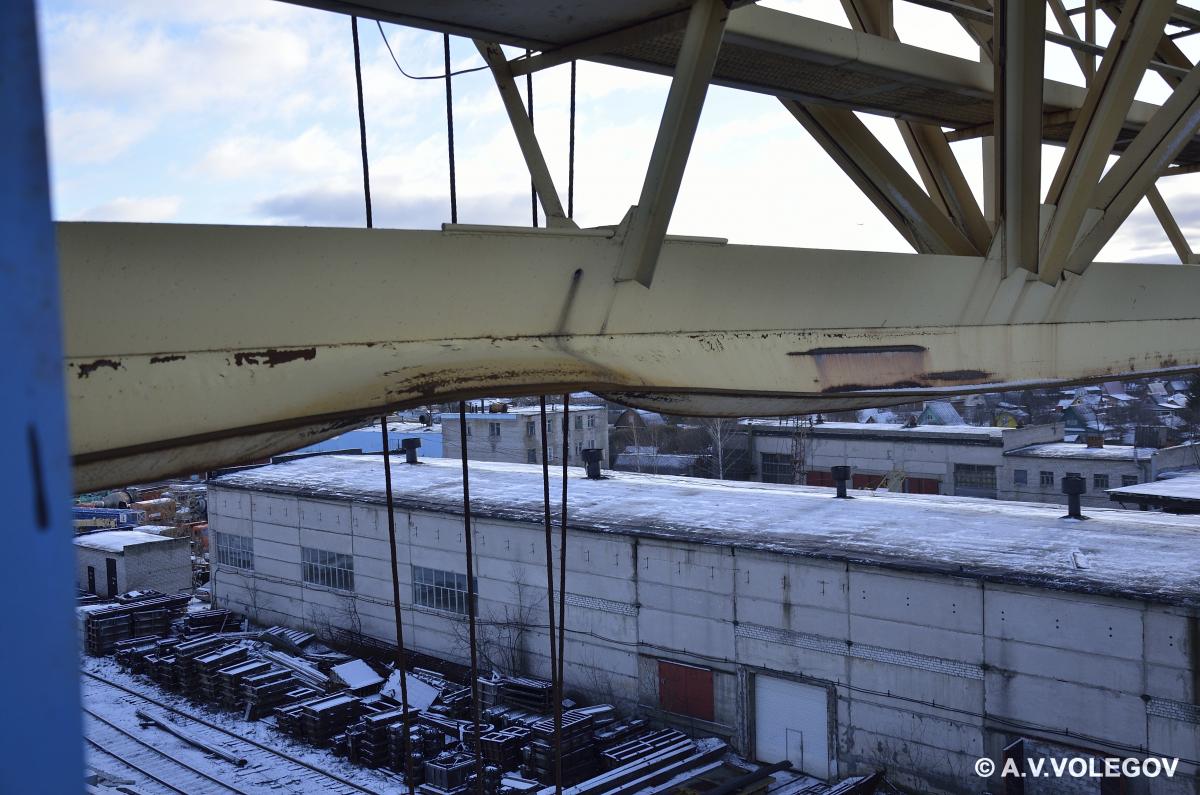

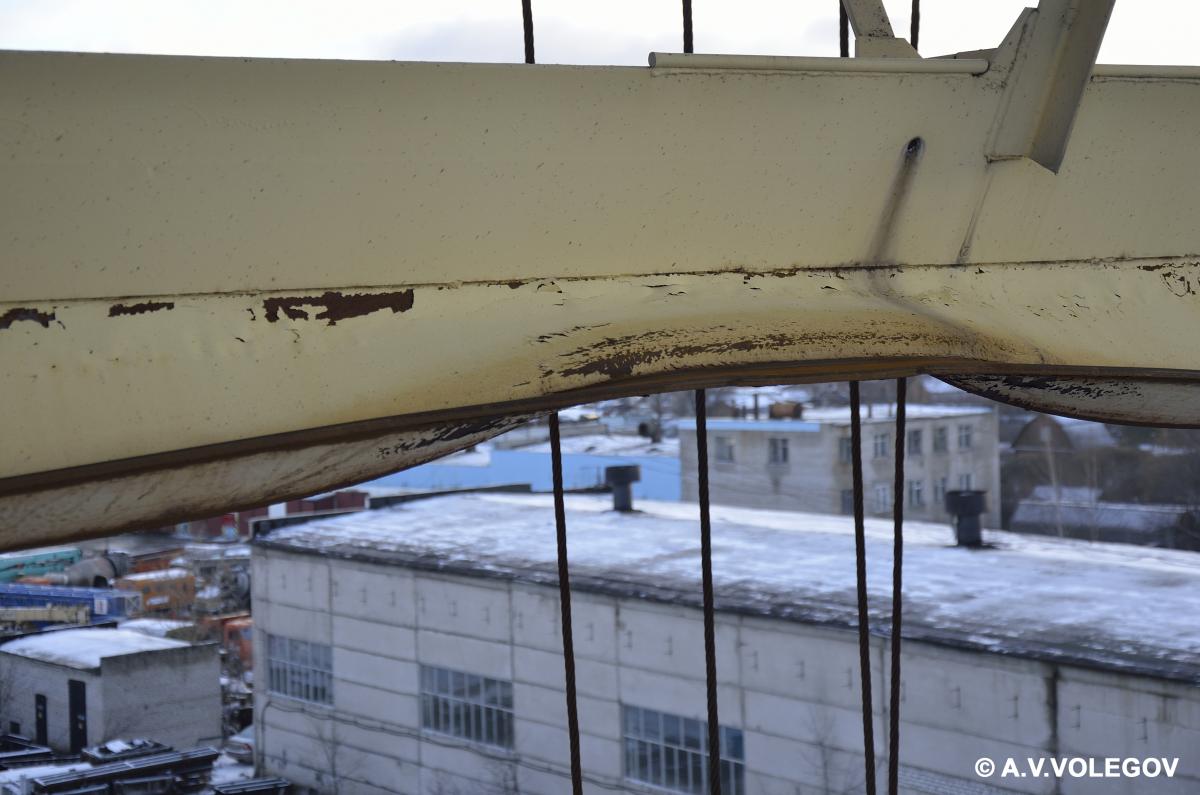

Печалька однако....



Печально. Но такое встречается не редко. Сталкивались с подобным дефектом на К100-31Б: нужно было заменить 8-9 метров двутавра 45М, которых купить не реально. Закончилось как обычно – цирком.

На вашем кране надо смотреть – 36М (если кран из новых) или 45М (если кран из древних).

[anatolsen]

Двутавр 45 загнули, а всё из за того что ТО чисто остаётся на бумаге и на железо выходят когда уже что то не робит, либо как в этом случае уже поздно что то делать((

[Tompfmych]

Снова рыбный порт

[shayh]

Парни у кого есть электросхема крана. Выложите здесь или вышлите на электронку ( shayh@bk.ru ). Заранее благодарен.

[Tompfmych]

Монтаж





[iliya]

Алексей, это КС-50-42

[Tompfmych]

Точно. Надо бы перенести.

[Сергей19711971]

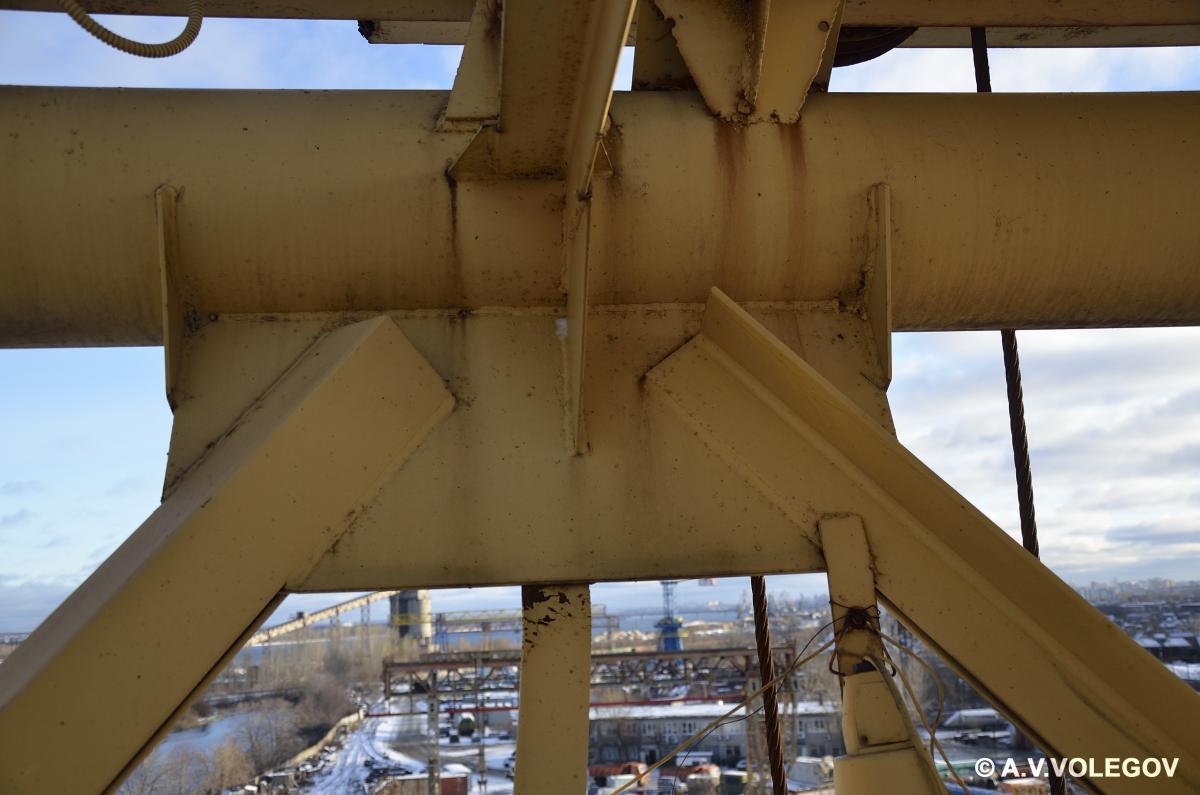

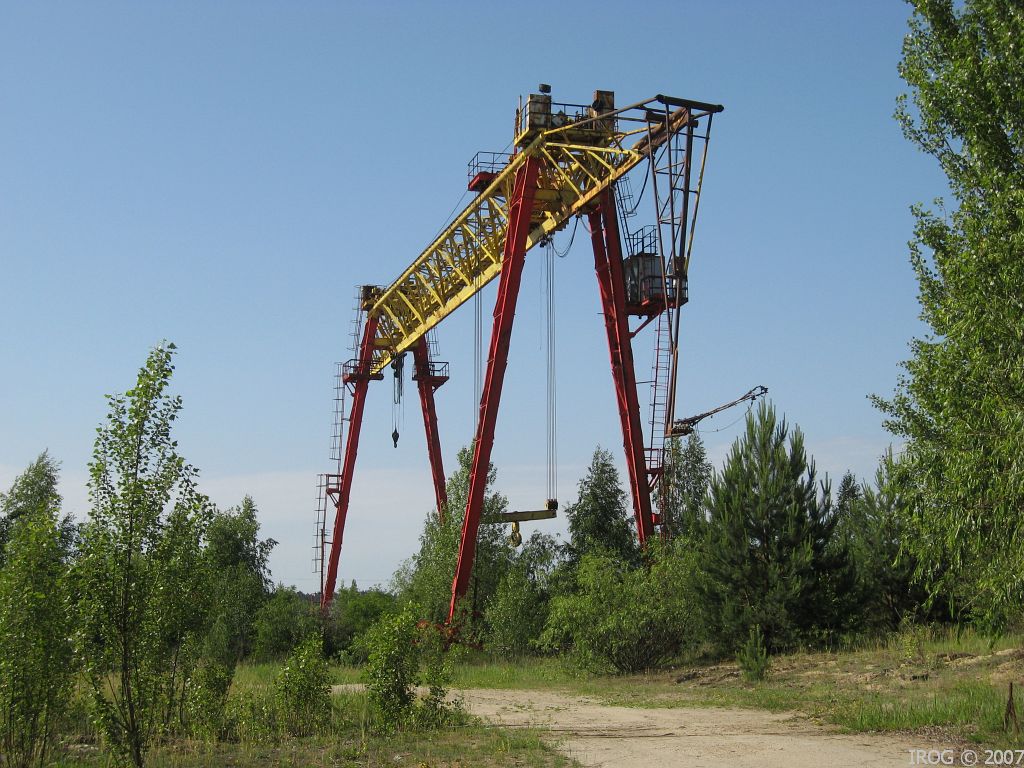

Кран хорошо известен, много изготавливали и сейчас изготавливается. Также одним из слабых мест является коррозия нижней части моста, там образуется корыто, дождь и вода... и если не защитить, то коррозия неизбежна.

[tvagel]

Сергей19711971

Наш завод серийно изготавливал эти краны, изготовлено более 2-х тысяч штук по всему миру. Сегодня с изготовлением ”чуть” хуже на всех заводах по территории бывшего СССР

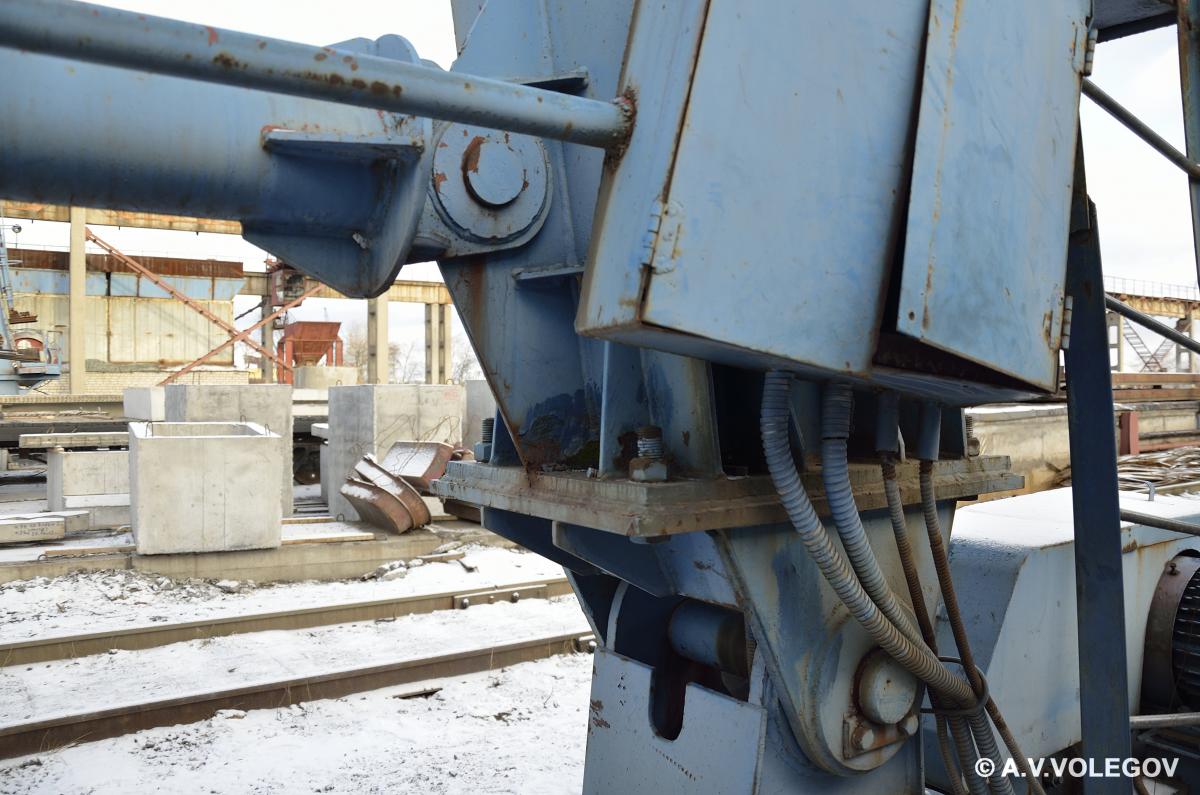

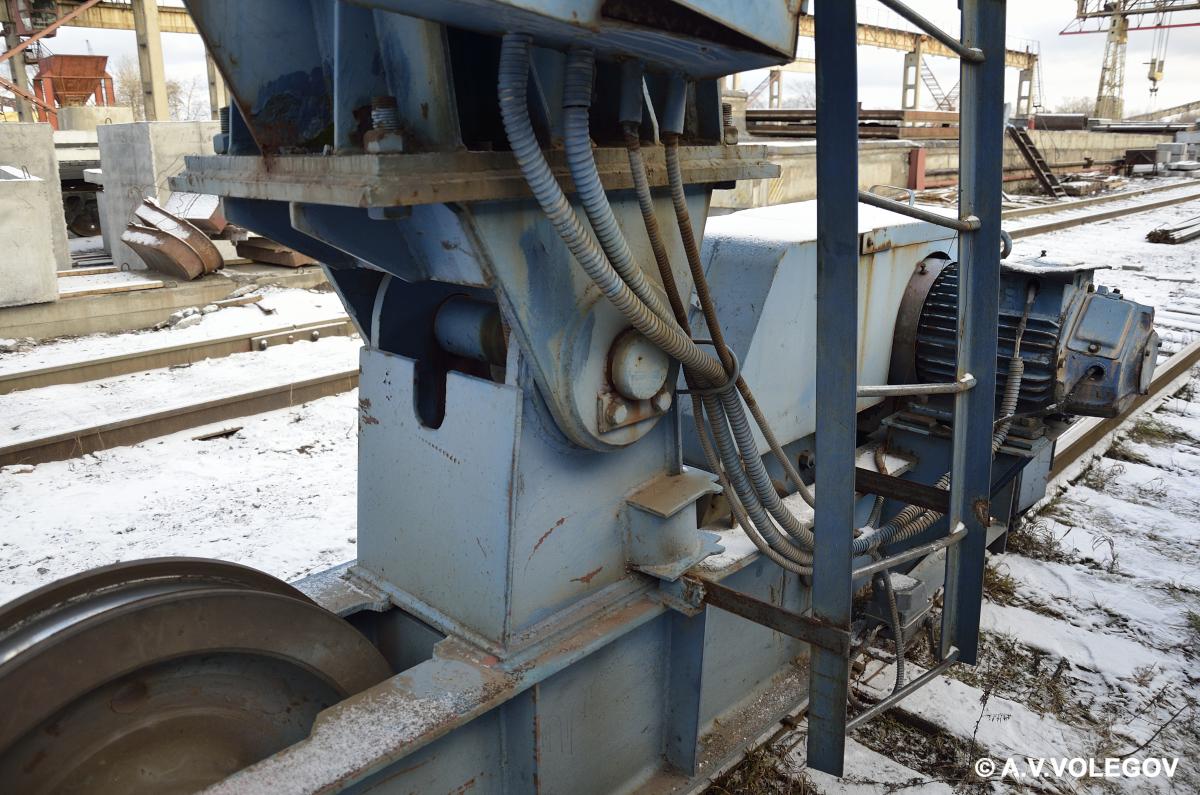

Подобные ”карманы” – это ”болезнь” почти всех МК козловых кранов (как вариант – труба - дорого). Бывает даже лезть вверх не нужно, а смотришь низ опоры: скопление продуктов коррозии, т.е. чистить (обслуживать) нужно.

Проекты (чертежи) имеются.

tvagel@rambler.ru

[san_y]

Коллеги поделитесь пожалуйста схемами на кран козловой КС 50-42Б. За ранее благодарен.

<p class="ipsLikeBar right clearfix" id="rep_post_95678" style="margin: 10px 0px; padding: 0px; float: right; font-size: 11px;">

• Нравится


• Ответить

• Цитата

• Изменить

•

•


[tvagel]



Коллеги поделитесь пожалуйста схемами на кран козловой КС 50-42Б. За ранее благодарен.



Запорожкран. Имеется в наличии большая база проектов (по которым изготовлялись, изготавливаются ГПМ), чертежей, ТУ, схем, паспортов, инструкций по ГПМ.

tvagel@rambler.ru

[Xapek]

Нужен расчет упора для крана кс-50-42в, пролет 42 метра. Может кто сталкивался или знает где посмотреть (кроме РД 50:48:0075.01.05, так и не понял как по этому расчету размеры упора определить)

[tvagel]

Xapek перед вашим сообщением русским языков написано:

Запорожкран. Имеется в наличии большая база проектов (по которым изготовлялись, изготавливаются ГПМ), чертежей, ТУ, схем, паспортов, инструкций по ГПМ.

tvagel@rambler.ru

См. файл. Это схемка тупикового упора для крана козлового КС50-42 из общей инструкции по устройству подкрановых путей козловых кранов КСК32-42, КС32-32, К30, КСК32, К50, ККС100-42У1, КК10, КК5, ККГ10-32. Пользуйтесь. Схемка древняя (прокат, ГОСТы могли устареть), но принцип остается, т.е. схемка рабочая…

Хотите рассчитать упор подкрановый … попутного ветра (в смысле: учитывайте ветровую нагрузку)… Учитывайте:

- приведенную массу, действующую на упор;

- путь замедления;

- горизонтальную нагрузку на упор;

- ветерок;

- кинетическую энергию;

- опрокидывающий момент;

- силу, удерживающую от опрокидывания.

и т.д.

рассчитать можно, но ОНО вам надо?

[tyriniv]

Недавно подкинули срочную работу, в которой участвовал непосредственно КС50-42В. До этого момента никогда не сталкивался с таким краном, пришлось "в темпе вальса" делать хоть какую-то модель крана для своей работы. К сожалению путёвой информации по нему найти очень сложно, заказчик вообще никакой информации не предоставил, кроме марки крана и его грузоподъёмности. При создании этой модели руководствовался именно теми исходниками, которые прикрепляю к посту. Ну и заодно фотку того, что на их основе вышло в итоге... Ещё и прикладываю сам графический файл с моделью, платформа - КОМПАС 13, вдруг кому-нибудь пригодится в работе, чтоб не пухнуть над тем, как поймать основные габаритные размеры и высоты подъёма главного и вспомогательных крюков крана.

КС50-42В модель.zip

[Виталий Сергеевич З]

Нужна инструкция по техническому обслуживанию и ремонту (указана в паспорте под№18-850АИЭ) крана КС 50-42В? Может кто помочь?

[tvagel]

На этот кран шли несколько инструкций – см. спецификацию сборочного чертежа 18-830 и 18-850 это по механической части, плюс инструкции по электрической части, по монтажу крану…. Все эти Инструкции имеются в наличии. Пишите в личку…. Сообщите заводской номер крана и год выпуска, номер общего вида крана…

[Терминал]

Выручайте! Есть ли руководство (инструкция) по эксплуатации на КС-50-42???

[Терминал]

Нужна инструкция по техническому обслуживанию и ремонту (указана в паспорте под№18-850АИЭ) крана КС 50-42В? Может кто помочь?





Добрый день!

Нашли инструкцию, могли бы поделиться?

[Rojan]

...никто не хочет ничем делиться...(((

[МАксим123]

Парни у кого есть электросхема крана. Выложите здесь или вышлите на электронку ( shayh@bk.ru ). Заранее благодарен.

Подскажите, запрос результата не дал по электросхемам 50/42Б

[kvladl]

Может кто то поделиться паспортом данного крана?

[tvagel]

Может кто то поделиться паспортом данного крана?

Сообщите заводской номер и год выпуска крана КС50-42Б.

Пишите в личку.

[Mixa077]

Продам систему управления на частотных преобразователях для козлового крана модели КС-50-42В и других козловых кранов аналогичной грузоподъемности, состоит из 4 шкафов управления, щитка управления и блока тормозных резисторов.

Импортная,компоненты Schneider Electric.

Покупалась под модернизацию крана. В виду определенных причин так и не была установлена. Покупалась вся система за 3.5 млн. руб.

Продадим как изделие или как запчасти, все новое не использовалось.

6 частотных преобразователей Schneider Electric общей стоимостью 900 тыс. руб. и другое вспомогательное оборудование ( автоматика, управление, тормозные резисторы , обвязка) общей стоимостью 1.250.000 + проектные работы, сборка и так далее 1.300.000.

Отдаем дешево, новое с хранения.

Цена 490 тыс руб 89514498939 Доп фото ватсап вайбер.



Возможен обмен, на машину, спец технику.



[elros]

Коллеги, подскажите есть ли документация на данное ПС ? Паспорт/чертежи/инструкции?

[tvagel]

Коллеги, подскажите есть ли документация на данное ПС ? Паспорт/чертежи/инструкции?

...полно...
