Тюнинг для КС-4561

[coles]

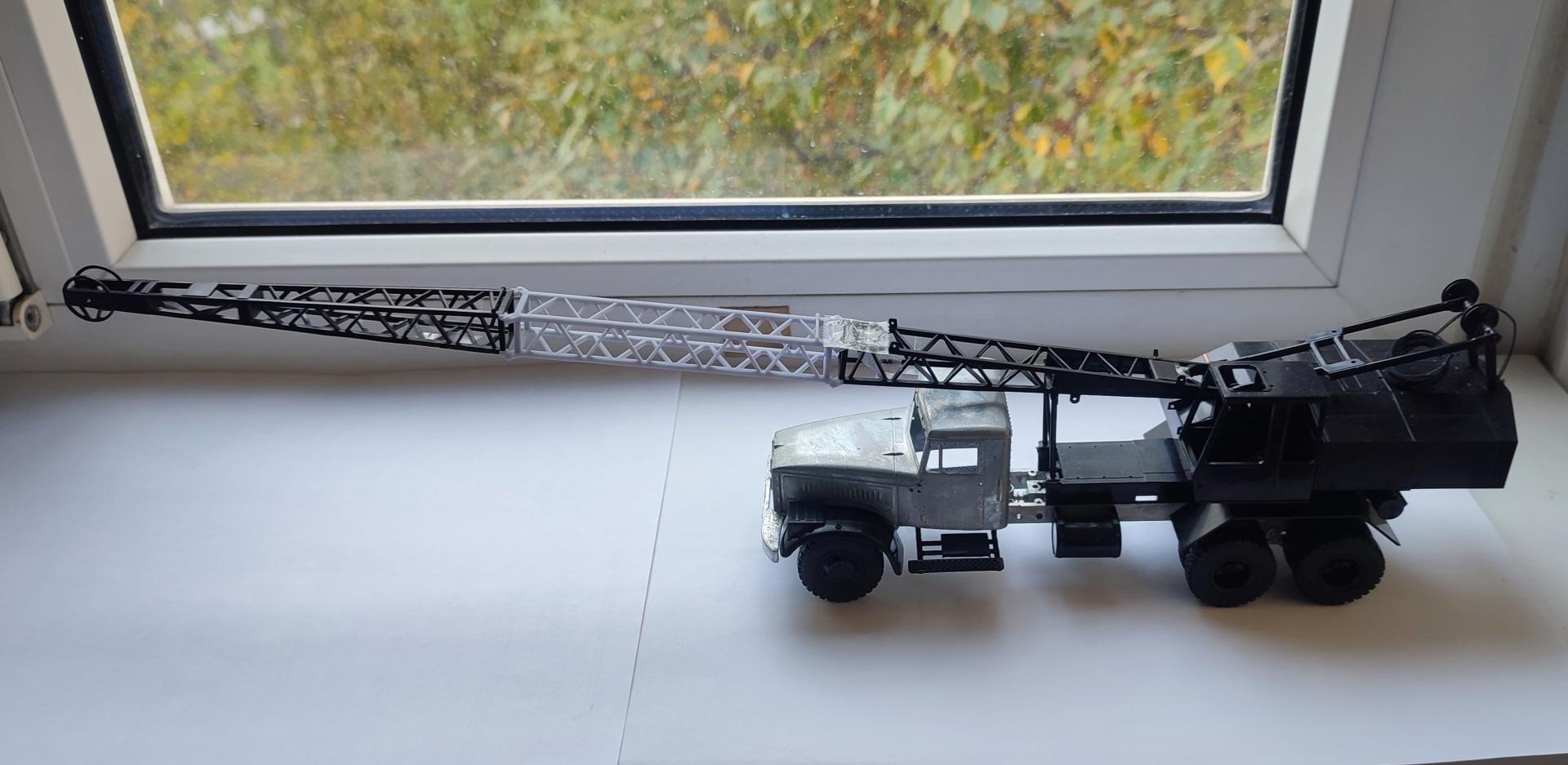

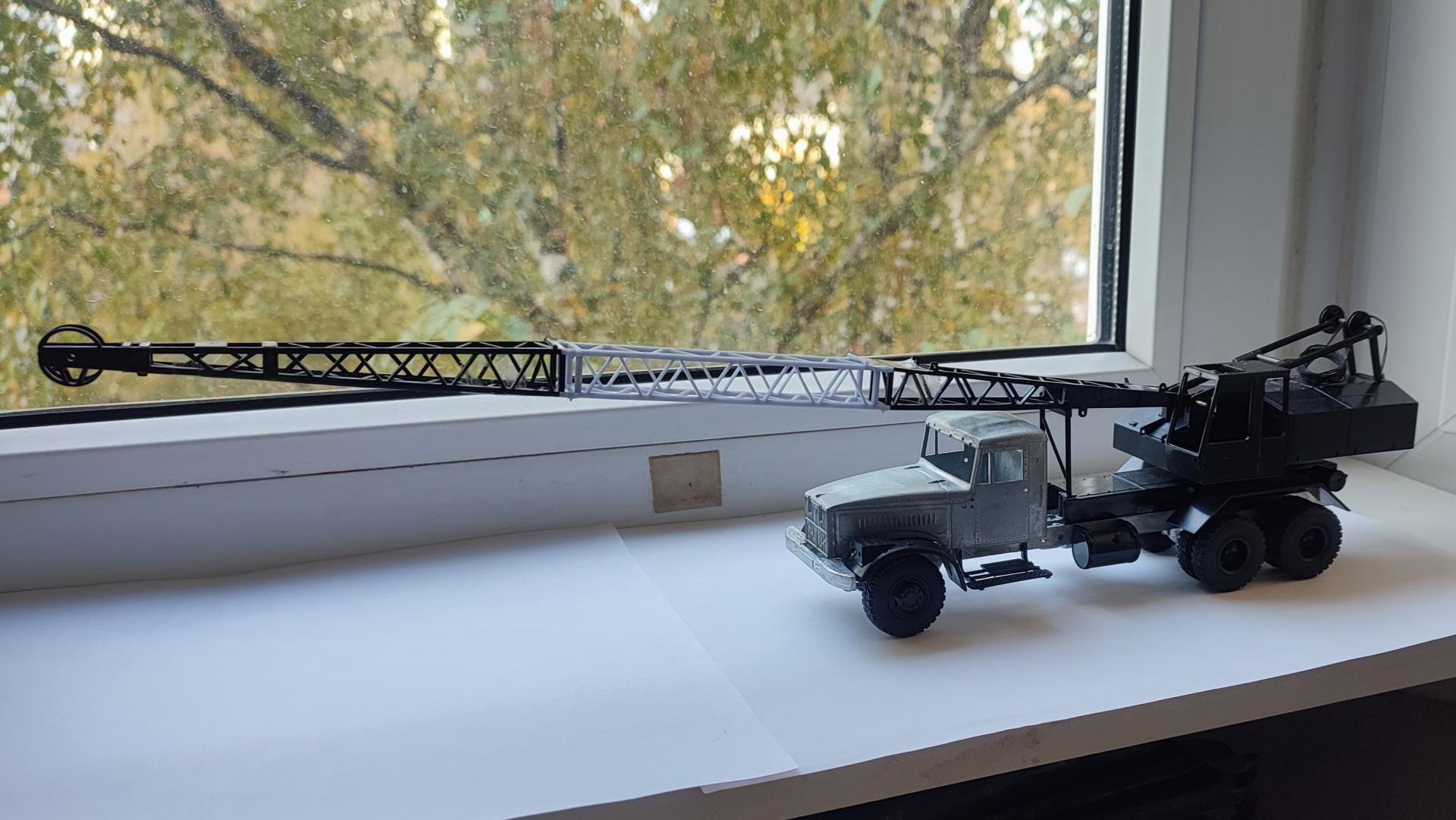

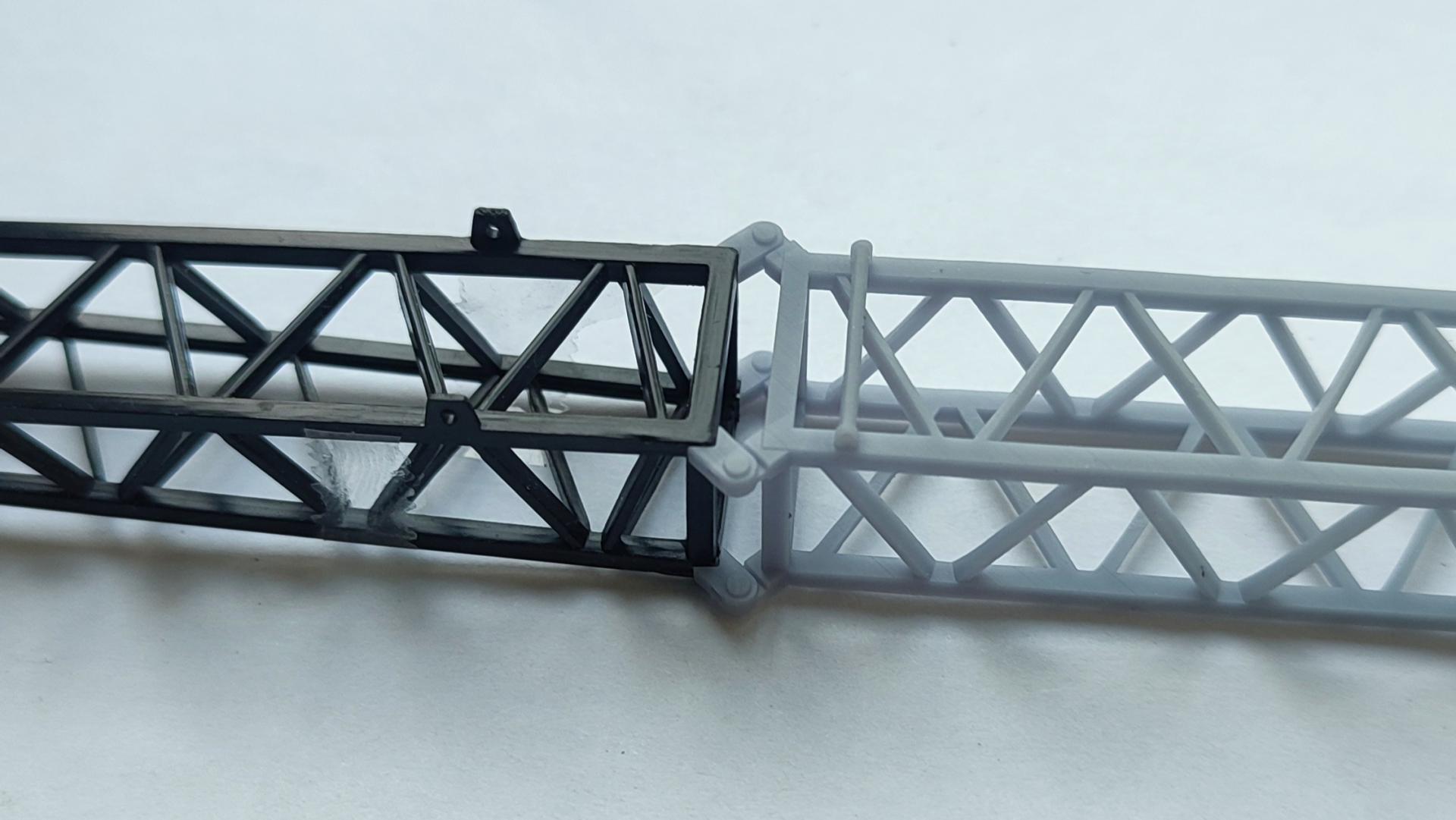

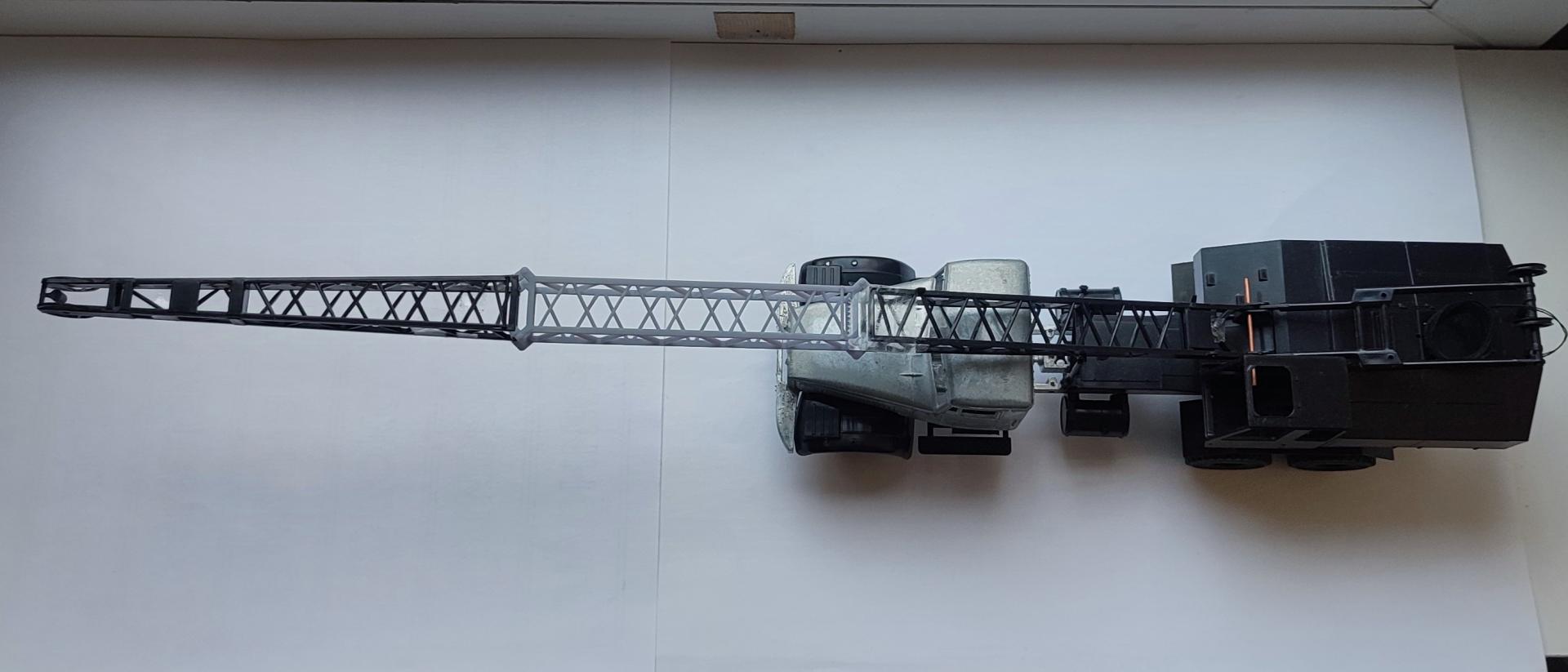

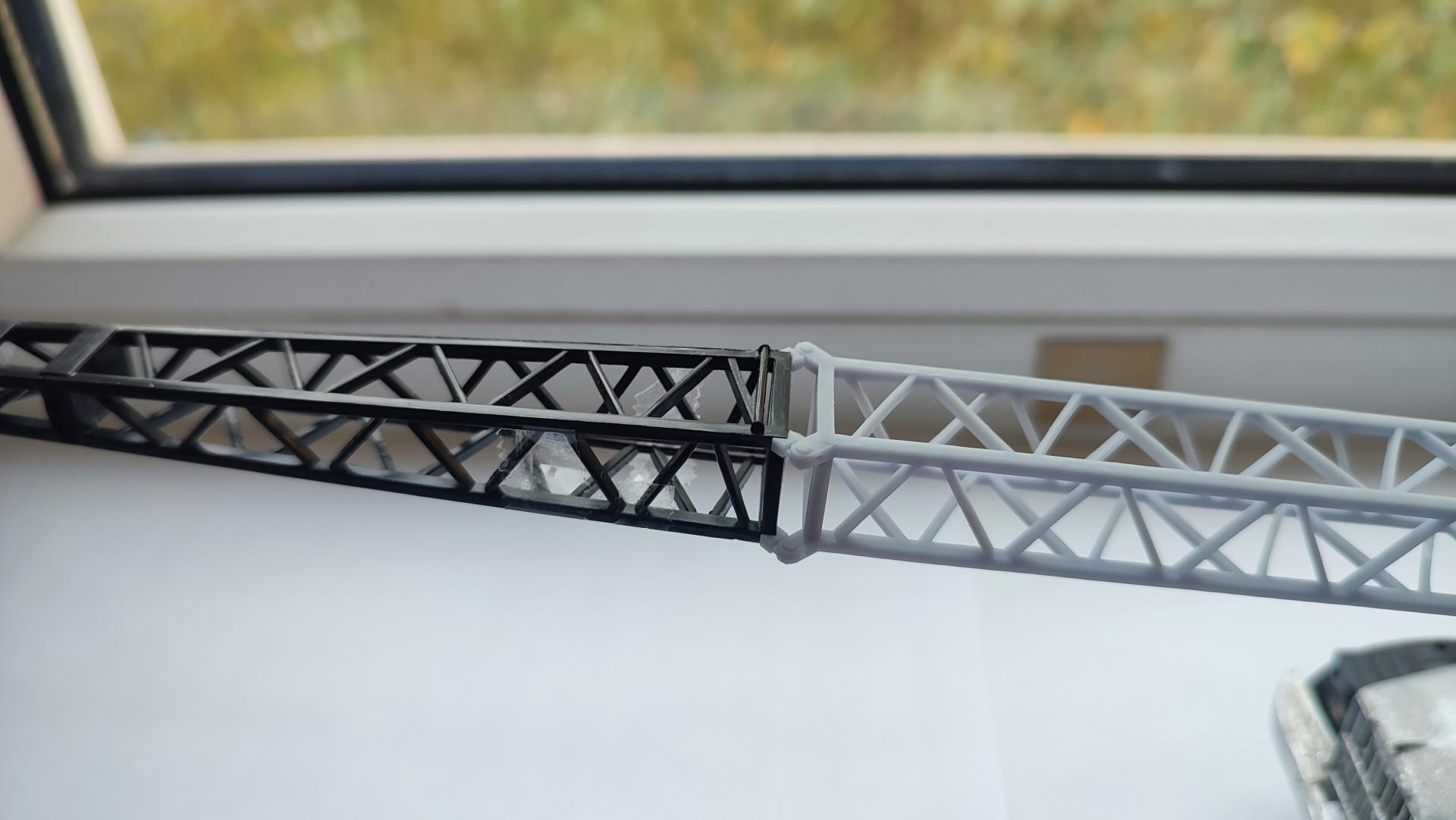

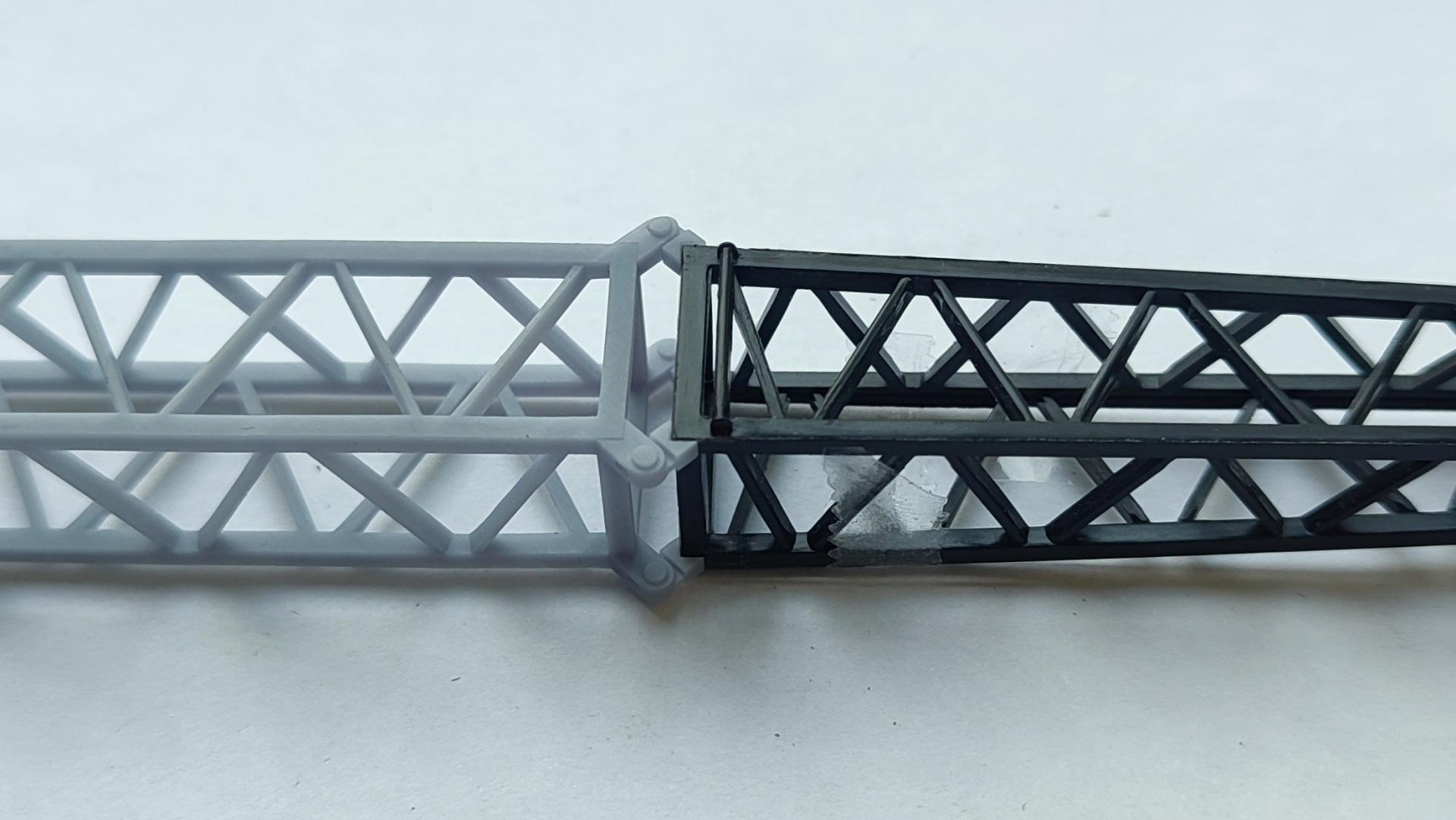

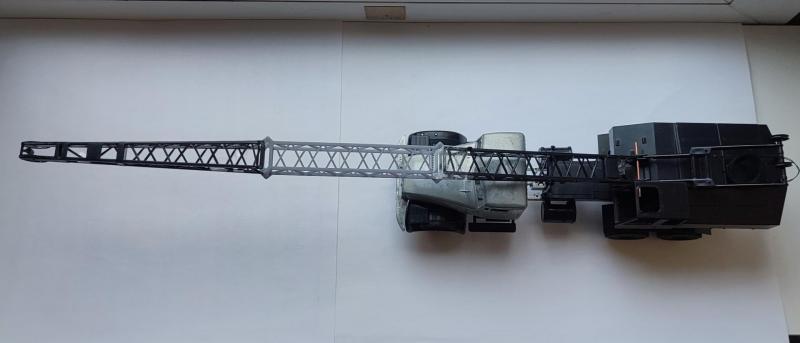

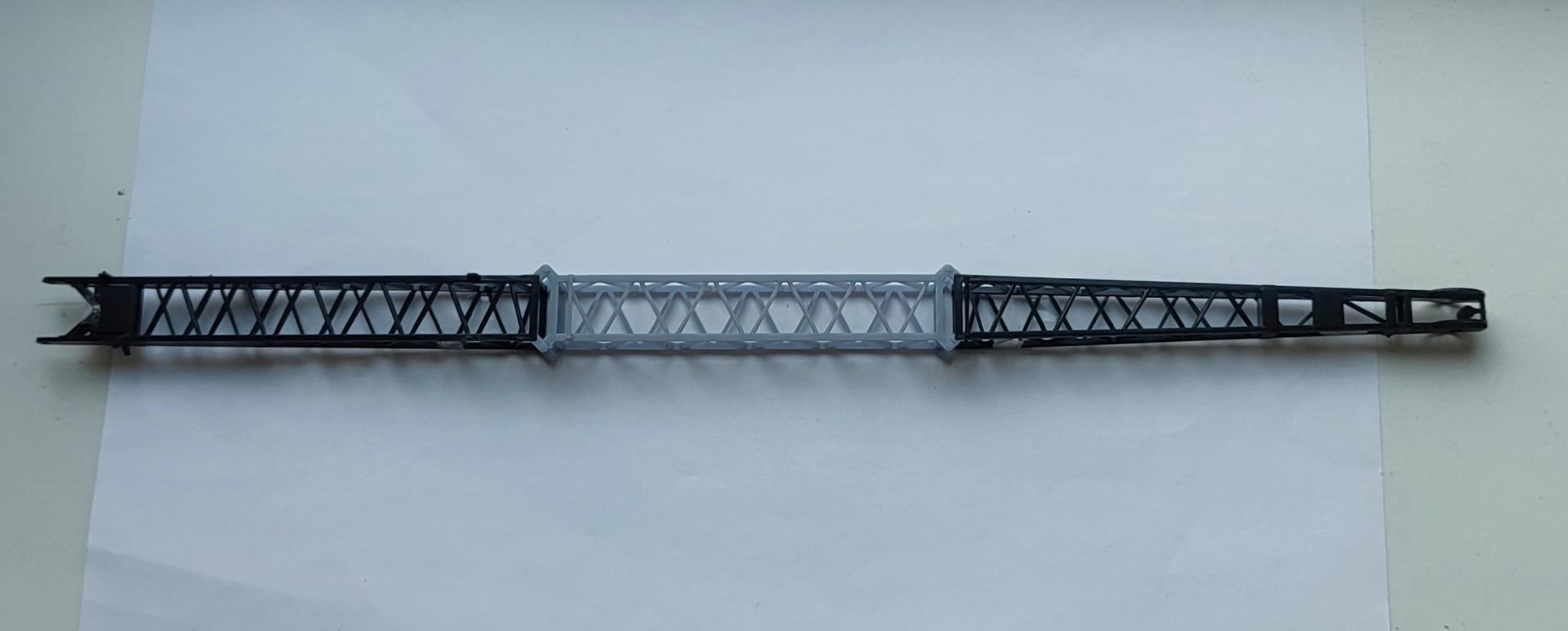

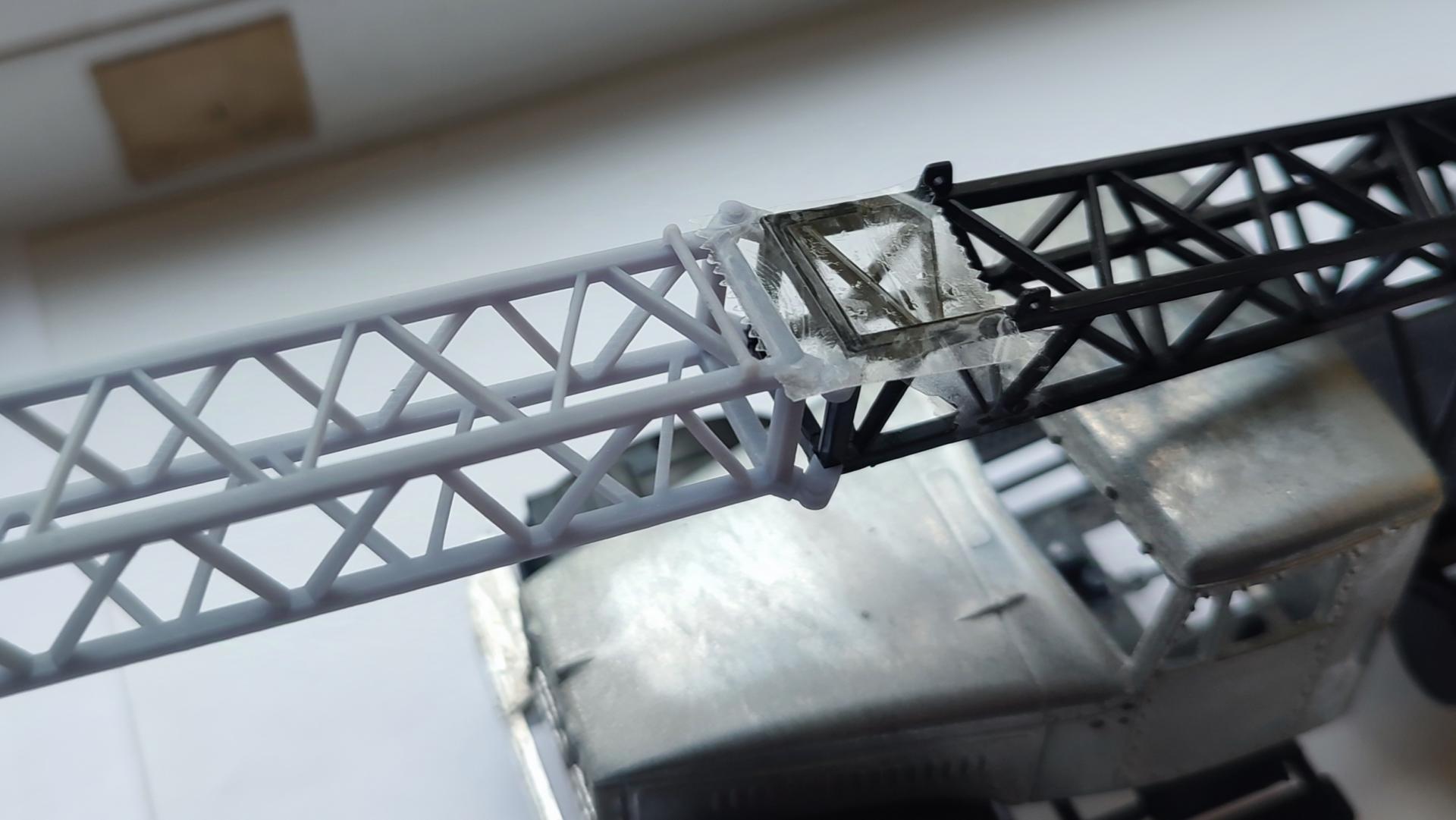

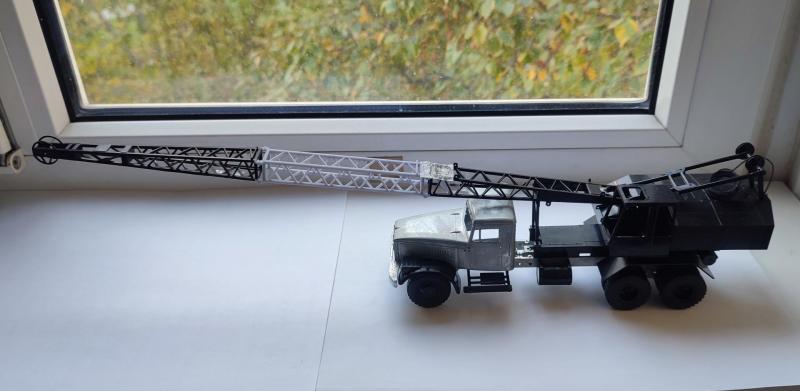

Класс!!! Даже с одной вставкой вид уже СОВСЕМ другой!!!

[b0b3r]

[Sabaka]

Гуся запилил, вставил печатные блоки посмотреть как встанут, вроде норм, но латунные будут лучше.

[Vitas161rus]

Отличный гусек получился!

Прям как родной встал

[coles]

Со вставкой (ками) да с гуськом - вообще бомбически будет модель выглядеть!!!!

[coles]

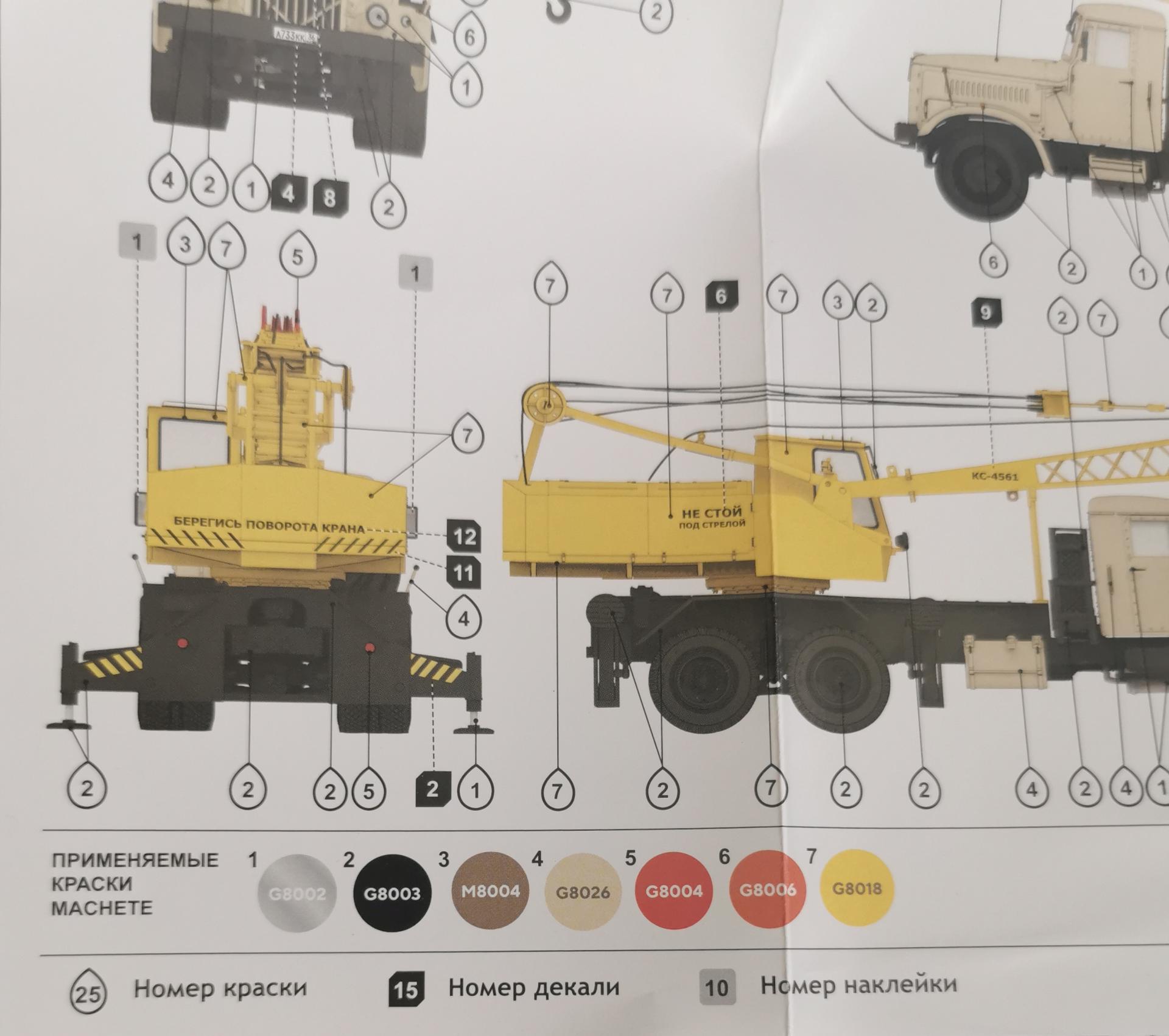

Фото с Госкаталога

(для вдохновения!?))

[b0b3r]

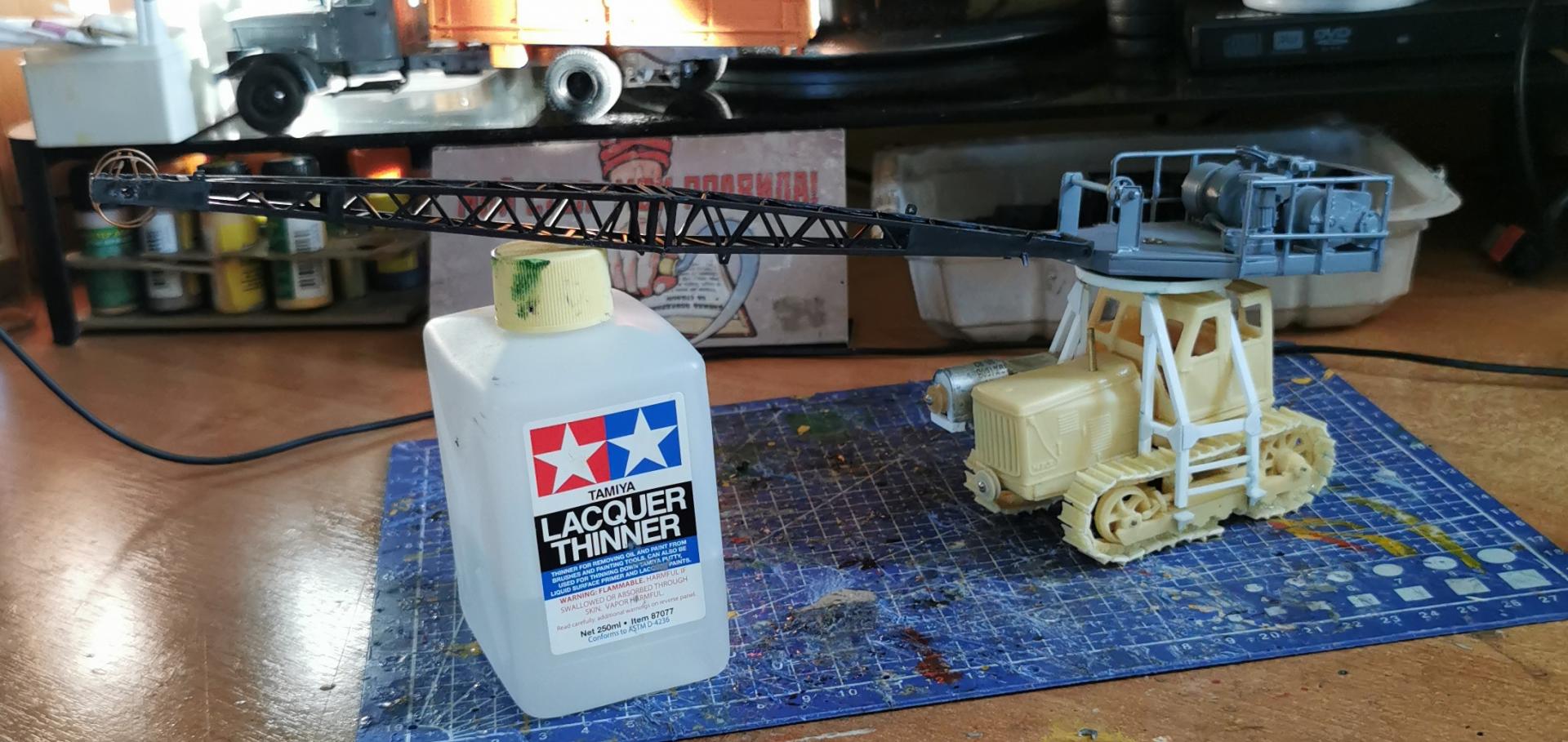

так же для вдохновенья

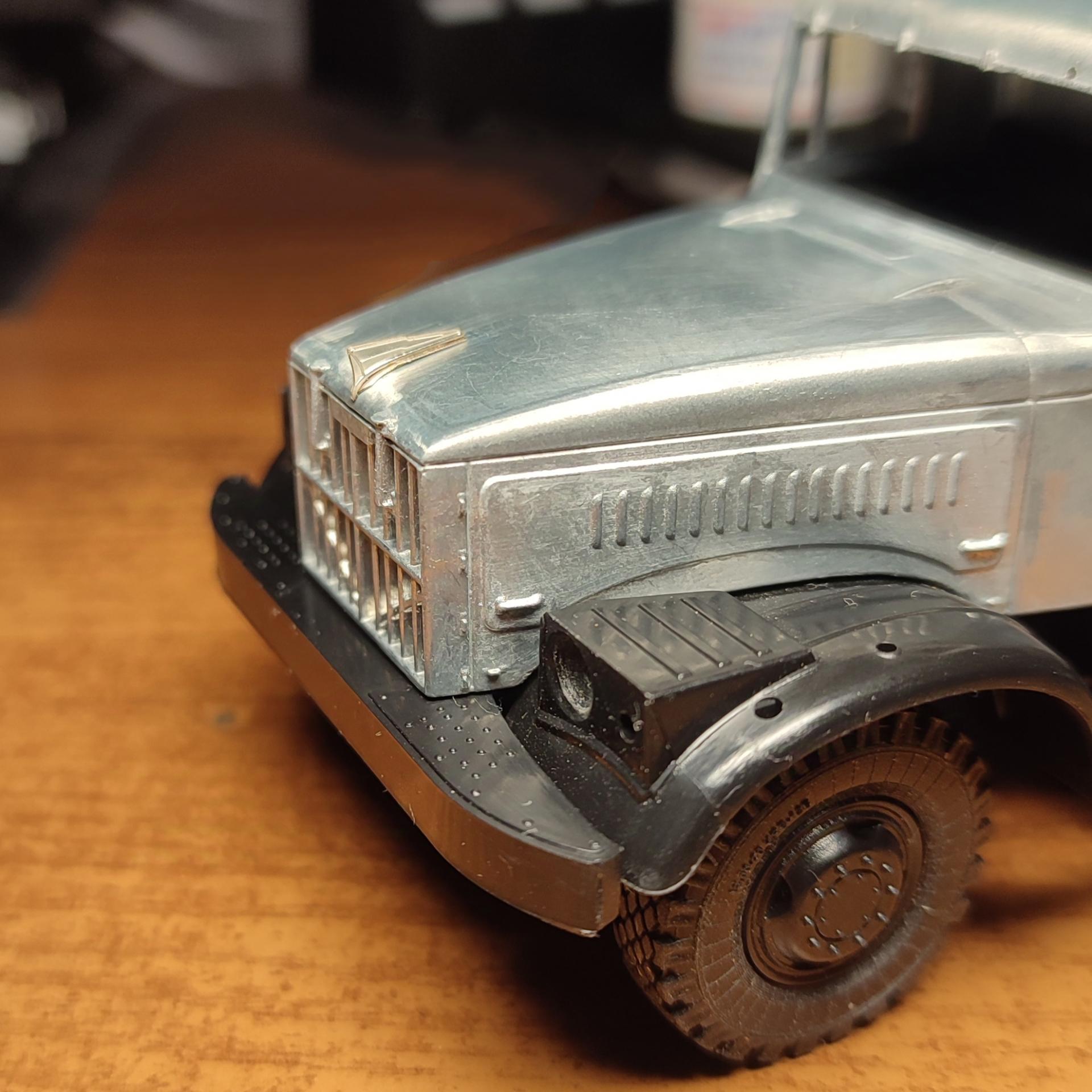

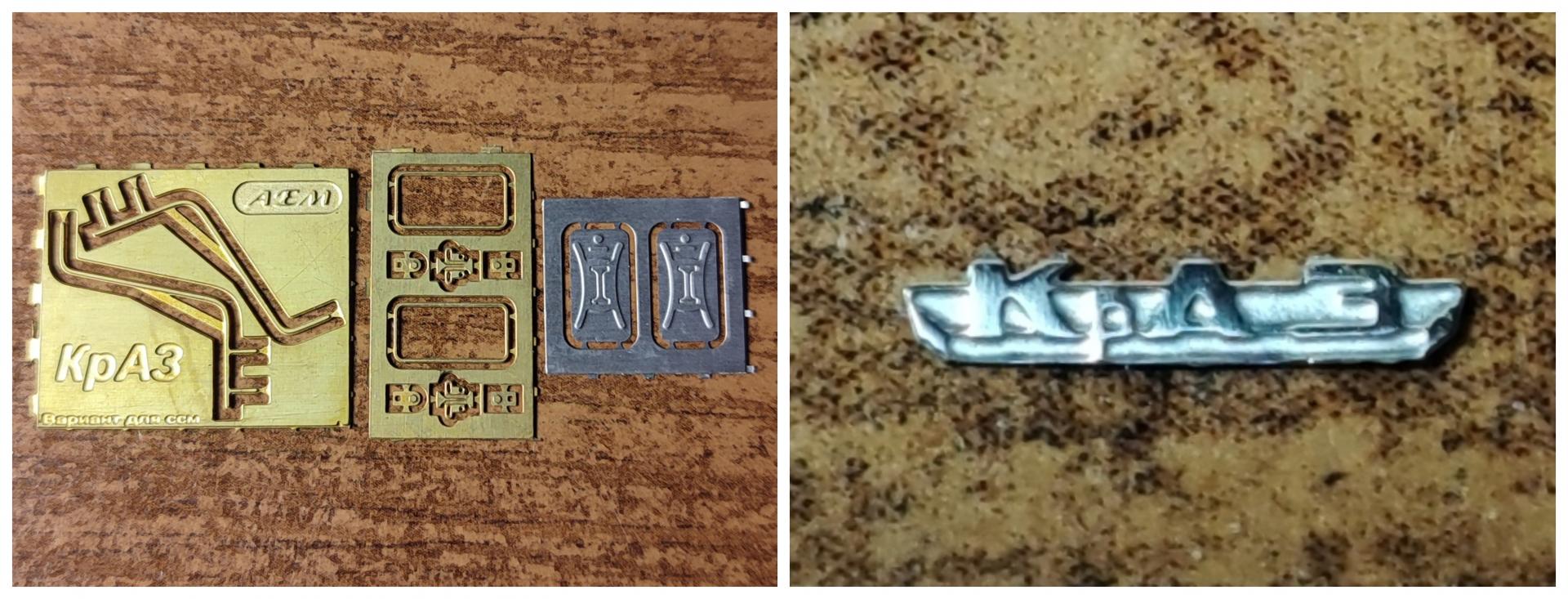

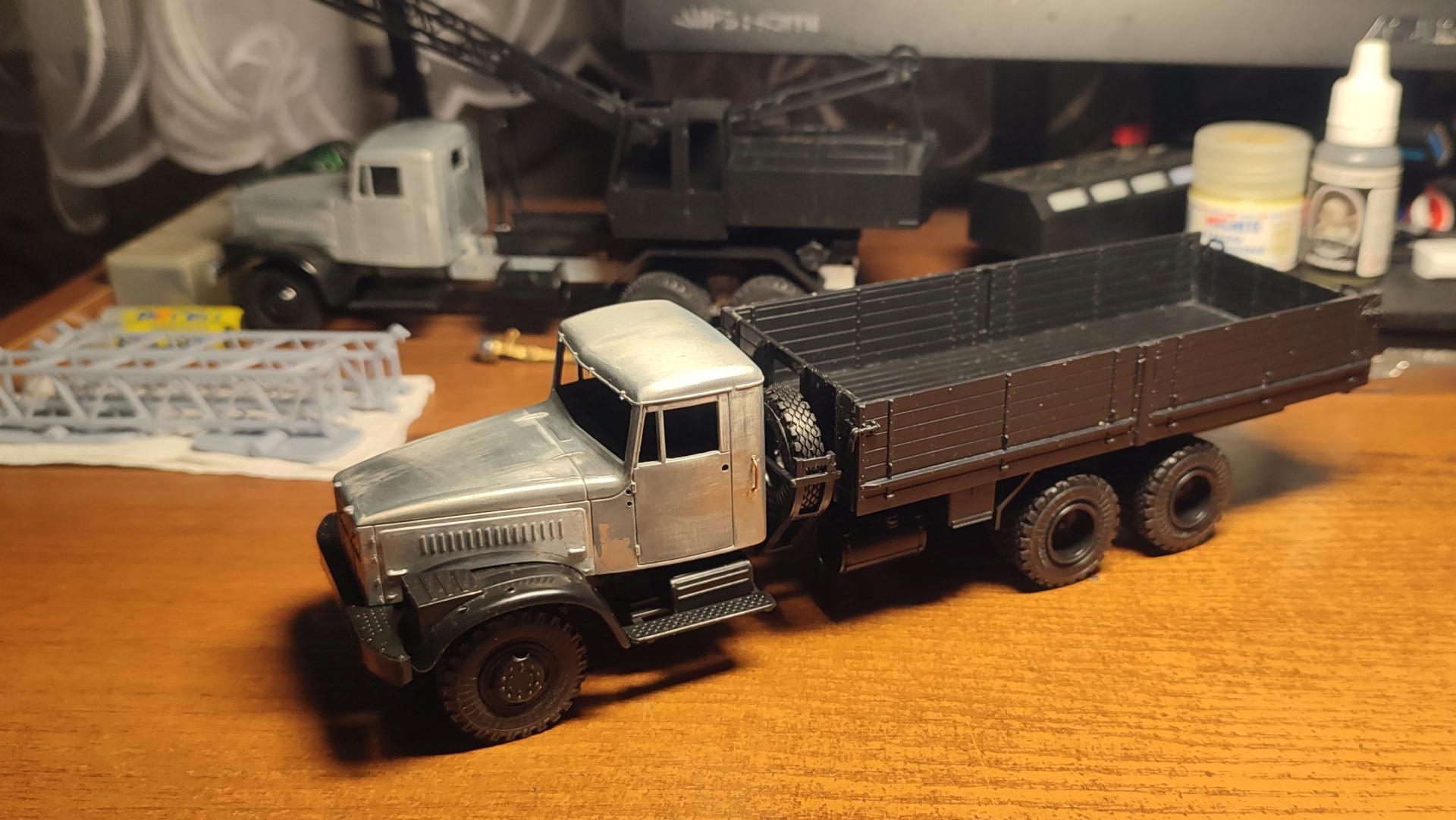

В процессе КС-4561 (#КрАЗ-257).1/43



Андрей Макеев

[RadioactiveMeat]

Кстати, обратил внимание на разные схемы запасовки стрелового полиспаста в документациях. А, просматривая многочисленные фото на двух форумах, понял, что запасовывали кому как удобно.

[coles]

Спрашивал на соседнем форуме про запасовку стрелового каната, когда увидел фото это..4562, правда, но и на фото 4561 видел подобное..

AlexandrI ответил (фото его тоже): Стрелоподъемный канат образует пятикратный полиспаст с подвижными блоками на головной оси стрелы (как у К-51, АК-75, КС-2561Д, ранних К-104). Пятая ветвь полиспаста заканчивается коушем с клином на той же головной оси, рядом с левым внешним блоком. Средний неподвижный блок установлен не на портале, а подвешен к нему на двух растяжках, между которыми установлен датчик усилия ОГП (или ОНК). Но это для основной стрелы длиной 10 метров. Для удлиненных стрел со вставками предусмотрена запасовка с подвесной подвижной обоймой и вантами.

[Alex178rus]

Крюк также по разному запасовывается.

Мне запомнился вариант как на фото выше когда конец каната заканчивается на крюке, а не на стреле

[Mr.Kran]

Вопрос по поводу блочка под стрелой и, судя по всему, цилиндра на поворотке, это под сваебой?

[Alex178rus]

Цилиндры да, а блочок не уверен, на фотках агрегата УСА-М, которые встретились в сети он не используется

[Alex178rus]

Дополню предыдущее сообщение (заинтересовался данной тематикой удалось кое что накопать

Источник ссылка

Да, данный блочок нужен для работы с копровой установкой

Точнее для монтажа телескопической распорки (тех самых гидроцилиндров которые видны на фото)

После того, как установка собрана канат снимается с этого ролика и запасовывается подругому (им подают сваи)

Поэтому на снимках где копер в работе он и не используется



Рис. 10. Последовательность сборки УСА:

1 - грузовой блок стрелы автокрана; 2 - отклоняющий блок; 3 - трос грейферной лебедки; 4 и 15 - пальцы; 5 - монтажный брус; 6 - ось; 7 - отклоняющий барабан; 8 - блок головного звена направляющей стрелы; 9 - монтажная подставка; 10 - кронштейн направляющей стрелы; 11 - выносная опора; 12 - рукава гидросистемы; 13 - гидроцилиндр; 14 - нижнее звено направляющей стрелы; 16 - насосная установка.



Схема запасовки канатов:

Рис. 5. Схема запасовки канатов вспомогательной и главной лебедок крана для подъема дизель-молота и сваи:

1 - главная лебедка; 2 - вспомогательная лебедка; 3 - канат вспомогательной лебедки; 4 - направляющие ролики в голове направляющей стрелы; 5 - блок подвески дизель-молота; 6 - направляющие барабаны на подвеске; 7 - канат главной лебедки; 8 – направляющие ролики на направляющей стреле.



Рис. 6. Навесное копровое оборудование УСА:

1 - трос вспомогательной лебедки; 2 - направляющая стрела; 3 - блок подвески дизель-молота; 4 - дизель–молот; 5 - указатель наклона стрелы; 6 - телескопическая распорка; 7 и 18 - штепсельные разъемы; 8 - выносной пульт; 9 - поворотная рама крана; 10 - площадка; 11 - бак; 12 - насосная установка; 13 - приспособление для монтажа телескопической распорки; 14 - гидродвигатель; 15 - шланги; 16 - блок; 17 - ферма; 19 - подвеска; 20, 23 и 25 - оси; 21 - кронштейн для крепления телескопической распорки; 22 и 24 – шплинты

[Sabaka]

Дополню предыдущее сообщение...

Спасибо! Полезная информация.

[coles]

А вот эта инфа попалась - не уверен что прям полезная, НО пишут что для 4561\62...

С другой стороны - можно заранее накрутить оттяжек))

[Vitas161rus]

Денис, ну как там продвигаются дела с допами для КИТа? Уж очень уже хочется посмотреть на то что будет

Да и уже у самого руки чешутся собрать этот кран с максимальными дополнениями

[Sabaka]

Денис, ну как там продвигаются дела с допами для КИТа? Уж очень уже хочется посмотреть на то что будет

Да и уже у самого руки чешутся собрать этот кран с максимальными дополнениями

Приветствую, Виталий! У меня вынужденная пауза образовалась в связи с работой, но уже через два - три дня сдаю заказ и продолжу ковырять допы. С печатью всё довольно быстро будет, а вот с литьём будет дольше в силу технологического процесса, думаю через пару недель должно быть готово.

И ещё момент, я попутно с работой тестировал более прочный полимер, потому печать будет гораздо менее хрупкой, а тонкие элементы станут гибкие и не будут отламываться от неосторожного чиха. И отделение поддержек упростится, таких явлений, как "кратер" после неудачного откусывания не должно быть, по крайней мере я откусывал без особого старания и проблем не было вообще.

[Vitas161rus]

Отличные новости!

Ну что же, с нетерпением будем ждать от тебя хороших результатов

[Vitas161rus]

А вот эта инфа попалась - не уверен что прям полезная, НО пишут что для 4561\62...

С другой стороны - можно заранее накрутить оттяжек))

Конечно же нужны эти коуши и петли, для стреловых вант, потому что без них никуда....Допустим захочется кран в полном стреловом исполнении сделать, а тут на помощь придут эти коуши, захочешь сделать кран в транспортном исполнении, тоже эти коуши будут нужны)))

[coles]

Вот еще вариант тюнинга!)

Источник: на фото

[Sabaka]

Это они надстройку на 255В поставили? Мощно. Вроде, где то я уже видел такое.

[coles]

Ну да - стал кран-вездеход!))

Блин, хоть КИТ еще один покупай крана!?)) Их, наверное - фиг найдешь?)

[Sabaka]

Вопрос к залу, тут вчера ломал голову, как лучше сделать крепление блока?



1 вариант - сразу отлить штырёк.?

2 вариант - оставить отверстие для трубки и потом развальцовывать её для закрепления?



В первом варианте блоки отдельно не вставить, но проще в сборке. Второй вариант более правдоподобный, блок вставляется отдельно, но посложнее.С крюком аналогичная история.

Технологичность или правдоподобность, вот в чём вопрос..

[Sabaka]

Ну да - стал кран-вездеход!))

Блин, хоть КИТ еще один покупай крана!?)) Их, наверное - фиг найдешь?)

А ведь были в продаже две надстройки отдельно, я как раз базу и забрал с такого дербана для 162го крана. А 255ый по моему до сих пор можно купить с металлической рамой на скалбее.

[coles]

По вопросу!

Тут в чем дело - я на ссм-овской модели ж разобрал полиспаст сразу, так мне удобнее - да и не крутились блочки изначально, чтоб верхняя крышка как-бы одевалась на нижнюю с блочками. Для чего? а вот слетает "трос" периодически, без снятие верхней половинки - не запасуешь нифига его.. А так - верхнюю крышку - снял, и свободно, приподняв один или оба блочка - вставляешь с одетым тросом их на ось спокойно, и закрываешь верхней крышкой (с небольшим натягом, чтобы держалась плотно)...

Я - за такой вариант)
