КБ-403 / КБк-160.2

[DIM-ON]

В этой модели 4-й группы нет никакого смысла! Это "трёшка" унифицированная с некоторыми узлами "четвёрки", впоследствии, скорее всего все элементы должны были стать из труб, отсюда и габарит, но я не заметил особо большого расширения башни, в т.ч. отсюда и решил, что перед нами "трешка".

Есть, правда кран КБ-407, мной основательно не изученный, в наших местах их почти не бывает. Но он тоже почти аналог КБ-403

Для этого я и просил поворотную платформу. Это расставило бы все точки над Ё))

[Anatoliy]

ну если дойти до платформы -мы и табличку увидим ....

[AHTOH]

Информация с Техстори

Башенный кран КБ-407ХЛ серийно выпускался с 1984 г. на Ухтинском механическом заводе Минстройдормаша.

Башенный кран КБ-407ХЛ выполнен по конструктивной схеме кранов КБ-405-1 и КБ-405-2, но имеет ряд отличий.

Ходовые тележки изготовлены с приводом на одно колесо без открытых зубчатых передач. Вместо шарикового опорно-поворотного круга с цевочным зацеплением в кране КБ-407ХЛ применен роликовый с эвольвентным зацеплением.

Секции башни и стрелы соединены пальцами, что облегчает монтаж, демонтаж и ремонт.

Стрела крана балочного типа имеет два положения - горизонтальное или под углом 30° к горизонту. при любом положении стрелы по ней перемещается грузовая тележка. Запасовка троса производится автоматически при изменении положения стрелы. Запасовка грузового троса обеспечивает постоянное горизонтальное перемещение груза.

Привод грузовой лебедки осуществляется двумя электродвигателями: основным с регулируемой скоростью и двухскоростным вспомогательным. Посадочная скорость груза обеспечивается совместной работой двух двигателей, причем основной работает в режиме торможения. Повышенная скорость подъема грузов до 2,5 т обеспечивается вспомогательным электродвигателем при выключенном основном.

Грузовой момент, т·м 160 Грузоподъемность, т 6,3 - 10 Вылет, м 25 - 16 Высота, м 41,8 - 52,4

[DIM-ON]

Вот, вот! Меж КБМ-301 и КБ-407ХЛ я и не могу определиться))

Оба завода и Руставский и Ухтинский не отличались модерновой политикой. И кабина и аппаратные шкафы схожи и могут принадлежать, как одному, так и второму.

Оба завода до этого варили краны из уголков (КБ-306 и КБ-309ХЛ соответственно) и переквалифицировались впоследствии на краны из труб (КБМ-301 и КБМ-401ХЛ, КБ-309 новый, частично).

Я видел КБ-407 вживую один раз, когда был очень маленький еще и то, если верить крановому журналу, а внешне он был похож на КБ-403, с симметричным оголовком и с секциями выполненными из труб.

Мне тогда объяснили, что различия в расчетах работы с наклоненной стрелой, мол один не может тележку передвигать по ней (КБ-403А), а другой не рассчитан на угол в 53 градуса.

Не уверен в правильности этой информации, но и упоминаний в справочниках о КБ-407 мало и они противоречивы. В т.ч. и по году начала и конца выпуска этих кранов.

Уверен только в одном - этот кран БЫЛ, и был в металле (о чем не уверен в КБМ-301).

В т.ч. и на сайте Техстори. От скромности не помру, но дело в том, что описанием башенных кранов для соответствующего раздела этого сайта в последние время занимаюсь сам. Автор же сайта больше силён в экскаваторах, грузовиках и многом другом.

[AlexTrance]

В Саратове



[DIM-ON]

Насколько я понимаю, хорошая подборка "карачаровцев" до... и постсовеских

Изменено 21 июля, 2013 пользователем DIM-ON

[EX_Saratov]

кран который виден на фото AlexTrance в правом нижнем углу ...

[Ilya777]

[Tompfmych]

http://techstory.ru/.../bash/kb160.htm

Кран КБк-160.2 в отличие от кранов серии КБ-160 выполнен с балочной стрелой и грузовой тележкой. Наличие грузовой тележки позволяет повысить плавность движения груза при изменении вылета. Однако это повышение плавности, а следовательно, и некоторое улучшение монтажных качеств, достигнуто за счет уменьшения грузового момента со 125 до 112,5 тм (при наибольшем вылете 25 м). Кран КБк-160.2 имеет меньшую высоту подъема, так как балочная стрела при нормальной работе располагается горизонтально. При таком положении стрелы кран КБк-160.2 может обслуживать строящееся здание до высоты в 14 этажей. Для обеспечения возможности монтажа 16-этажных здании грузовая тележка при возведении двух последних этажей жестко закрепляется на конце стрелы, и кран работает как с обычной подъемной стрелой, но без горизонтального перемещения груза.

Не может он так работать, здесь много писали почему.

З.Ы.: интересно, когда в разделе Башенных кранов наведут порядок - в частности в разделе КБ-408, ну и в КБ-160 собственно тоже

[DIM-ON]

согласен, не совсем правильно написано. Но сути это не меняет. Он же пишет: Без горизонтального перемещения груза.

Правильно: Без перемещения по стреле грузовой тележки.

А что там по КБ-408 не то?

Можно в соответствующую тему или в личку.

[Tompfmych]

согласен, не совсем правильно написано. Но сути это не меняет. Он же пишет: Без горизонтального перемещения груза.

Правильно: Без перемещения по стреле грузовой тележки.

А что там по КБ-408 не то?

Можно в соответствующую тему или в личку.

Пишет что как с подъемной стрелой, т.е. изменение вылета подъемом-опусканием стрелы. А по 408 много фоток 403. Думаю стоит создать тему по обсуждению конструктивных особенностей и перспектив развития отечественных кранов, заодно туда кидать разные неточности с Техстори, если таковые будут обнаруживаться.

З.Ы. По 408 вопрос снимается, там уже все в порядке

[DIM-ON]

Тему КБ-408 на Техстори курирую лично с лета этого года. Все фото сейчас там соответствуют индексу кроме вот этой:http://techstory.ru/...5_2000bakra.jpg и то только годом выпуска, он не 2000 а 1999, здесь я уже сам ошибся.

Раньше, да много путаницы было. А "шапку" планирую поменять. Там тоже есть кой какие неточности. За одно можно и различия описать.

С кое чем из написанного я не согласен, по СВОЕМУ опыту, но для опровержения мне не хватает документальных данных.

[EX_Saratov]

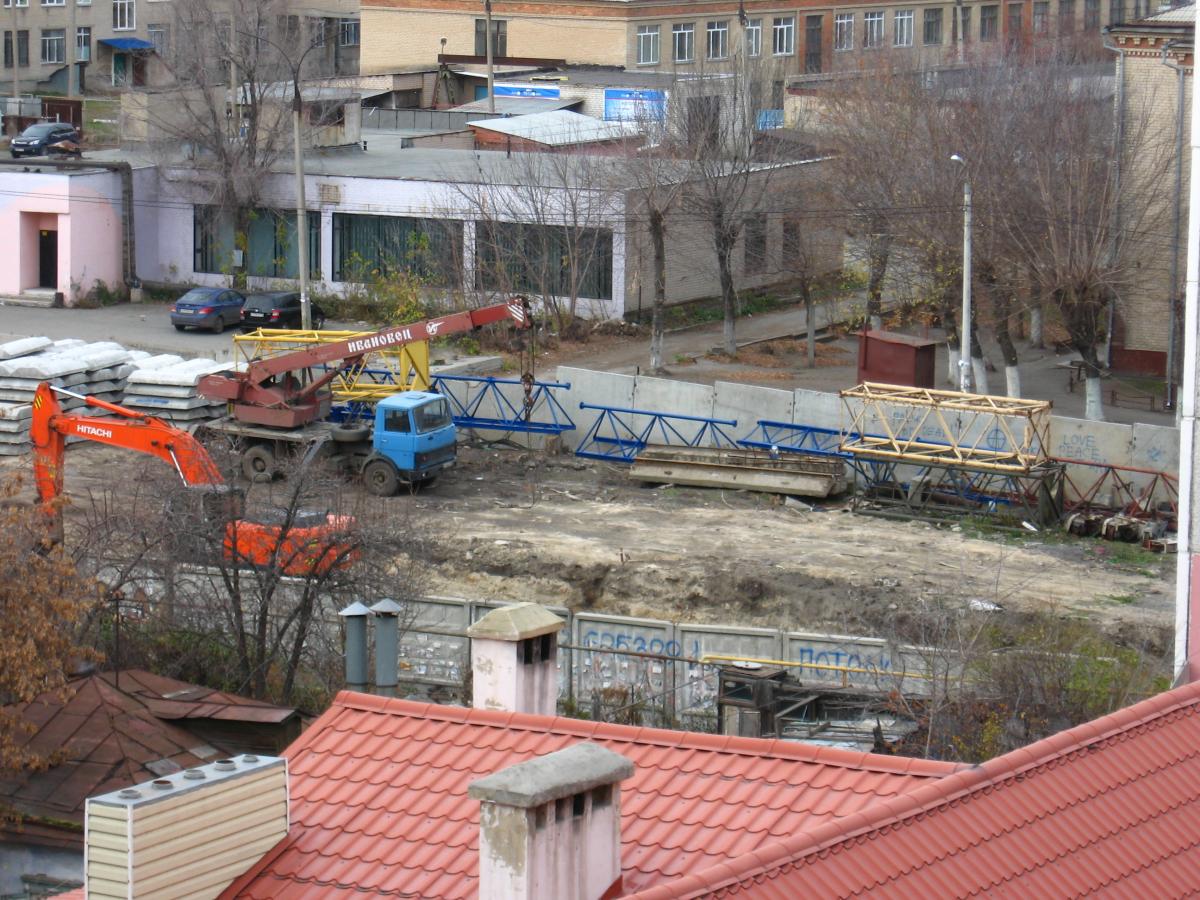

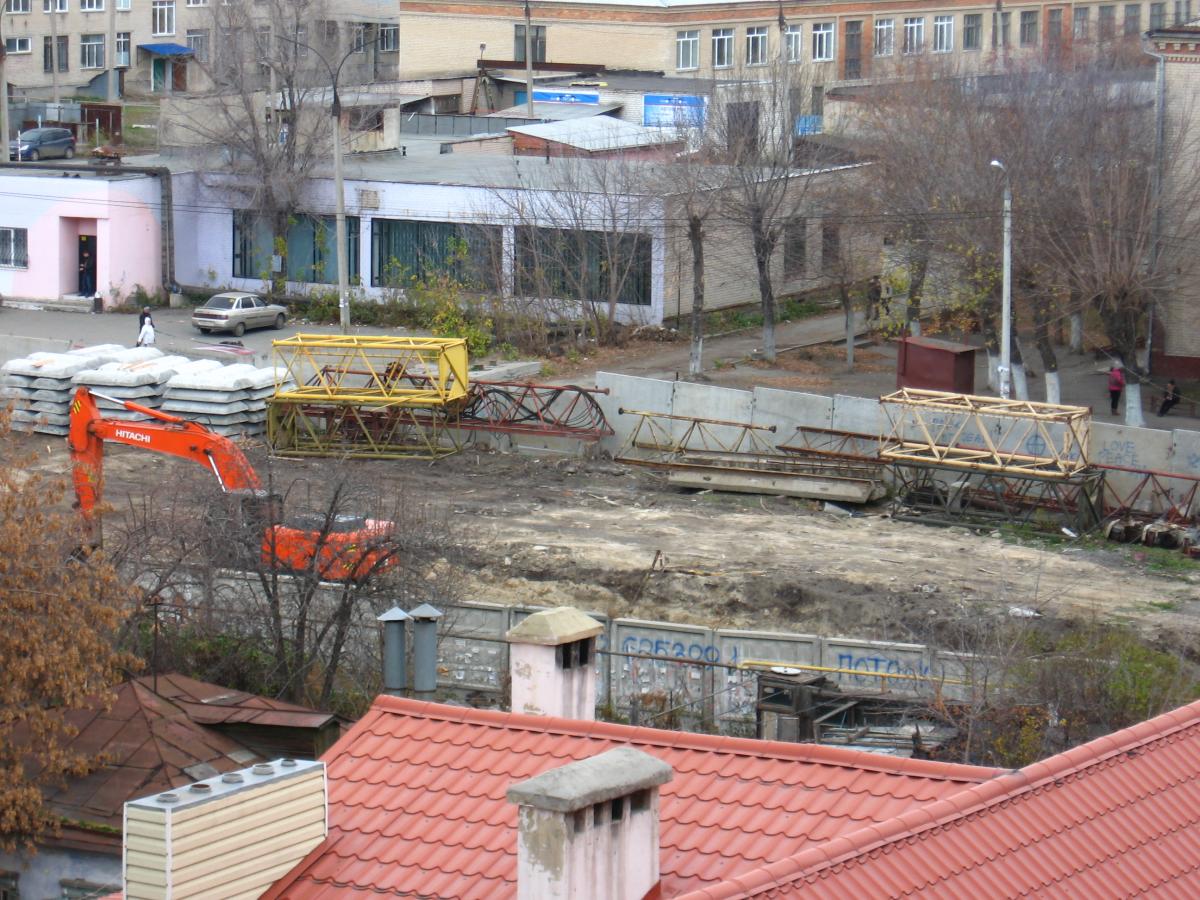

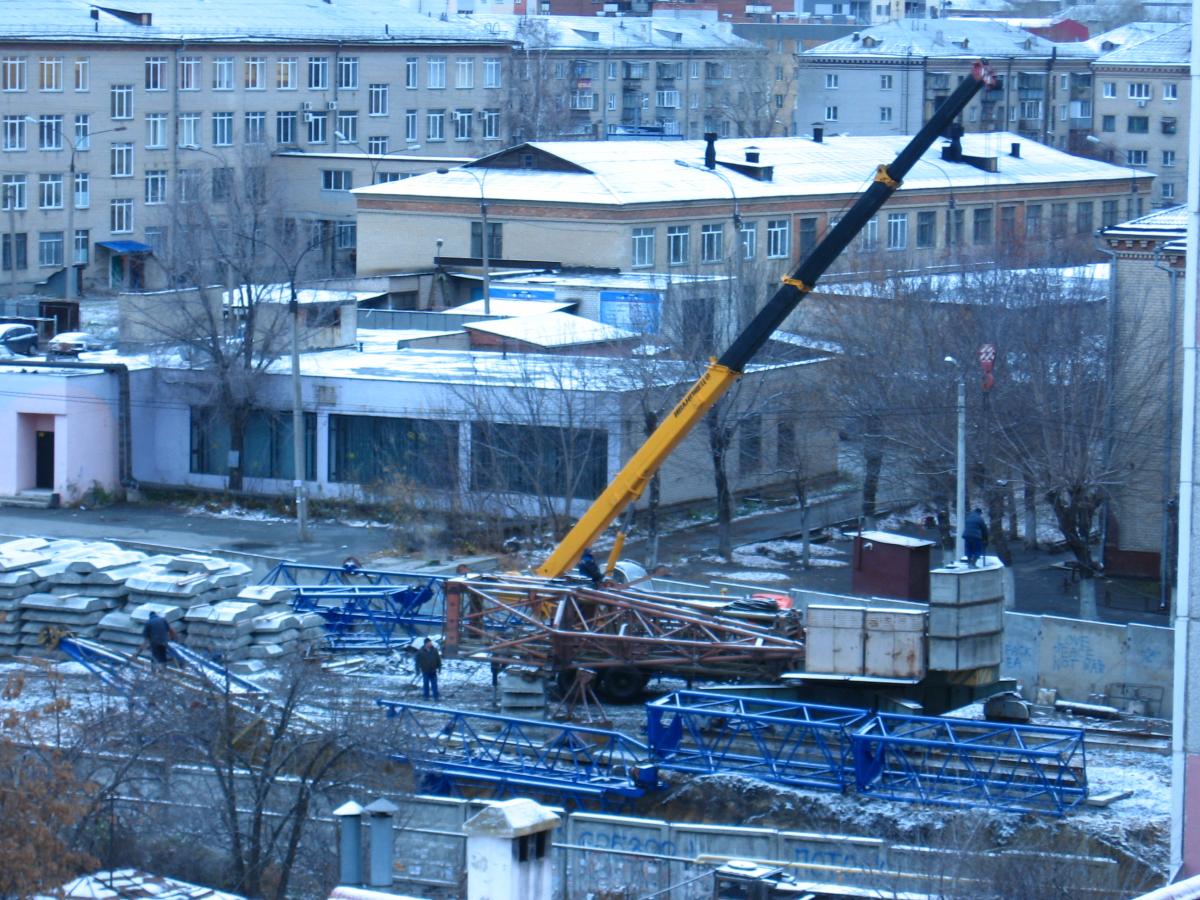

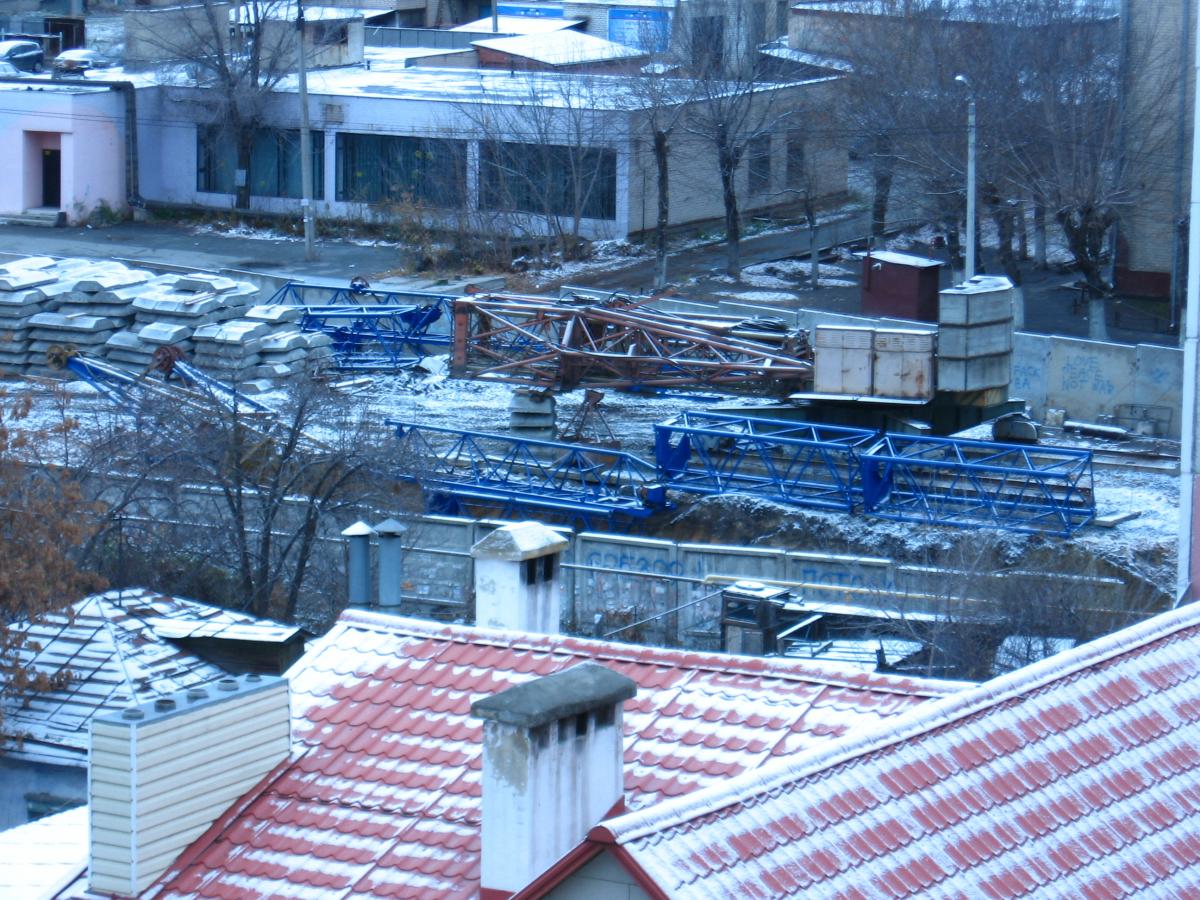

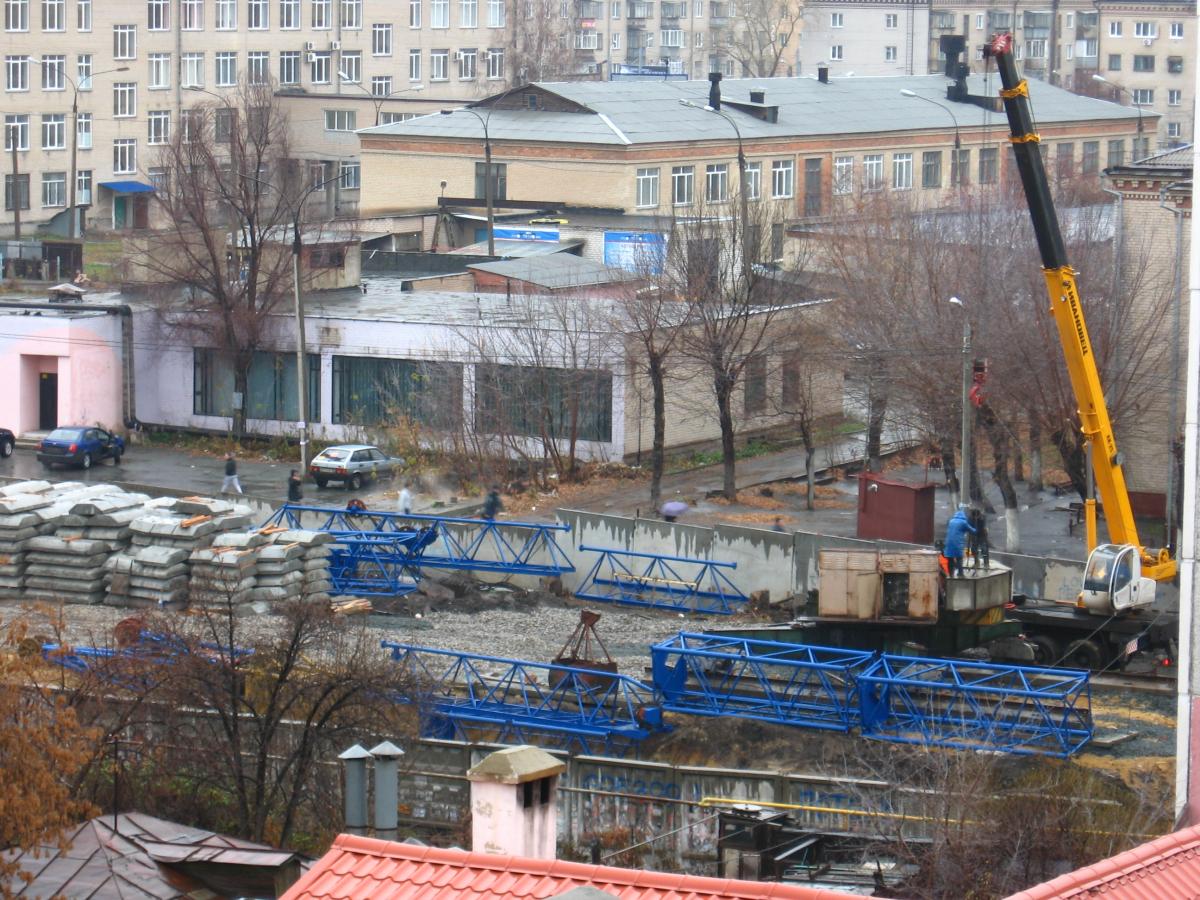

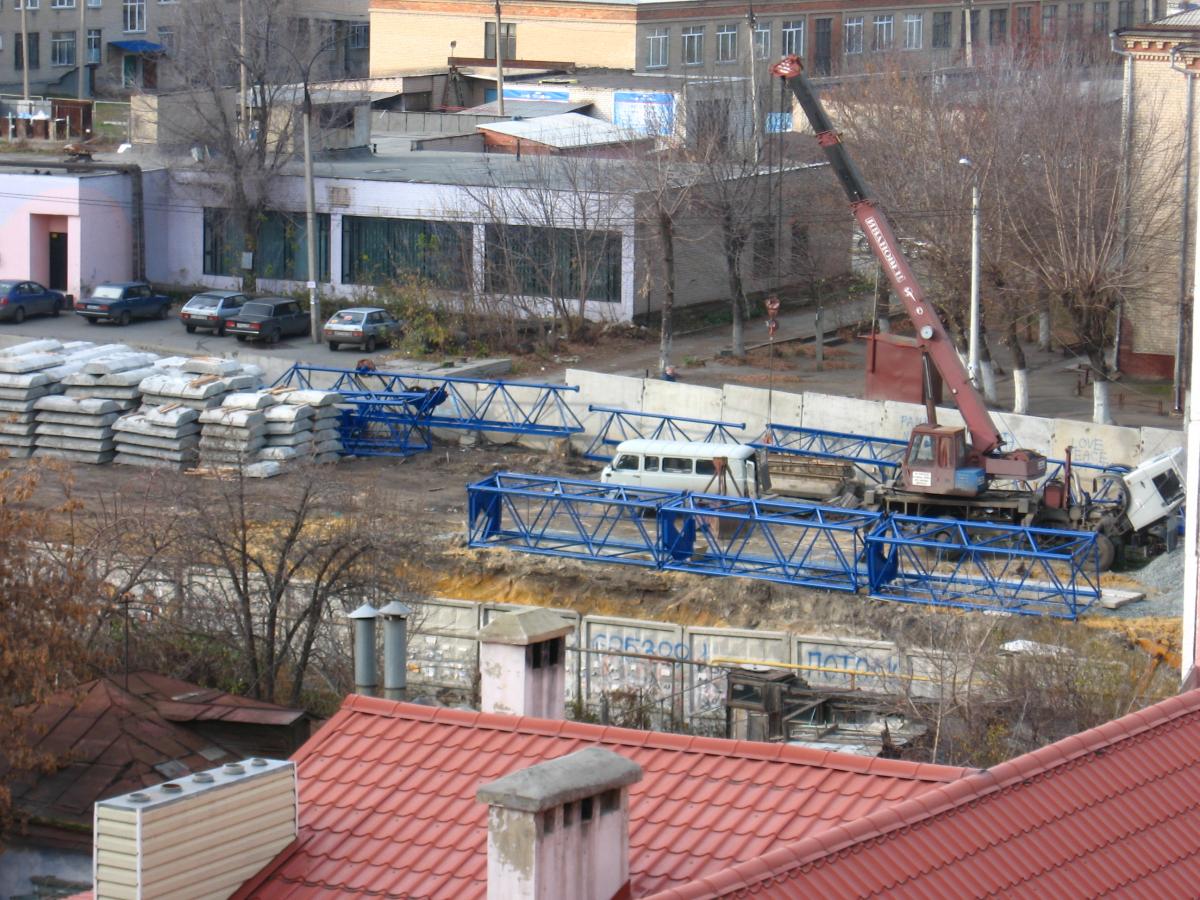

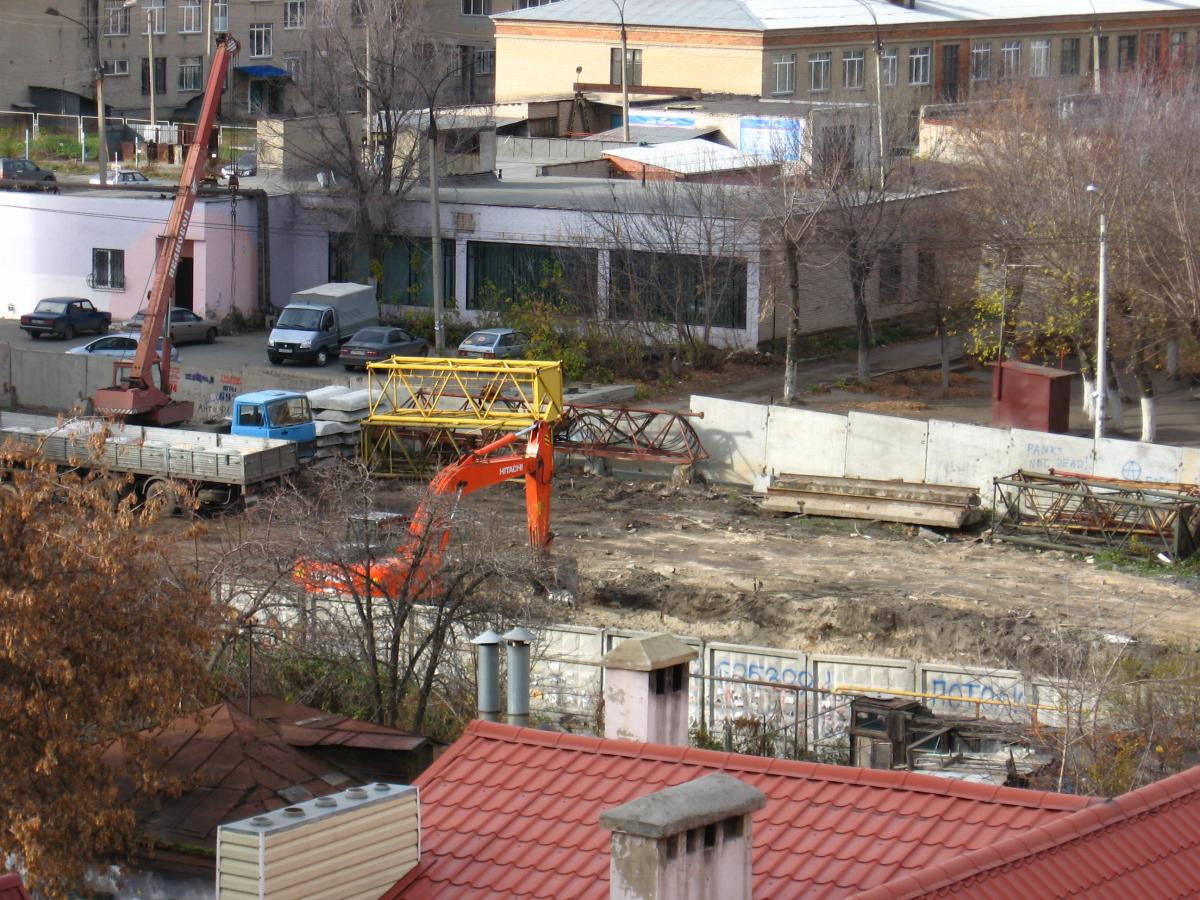

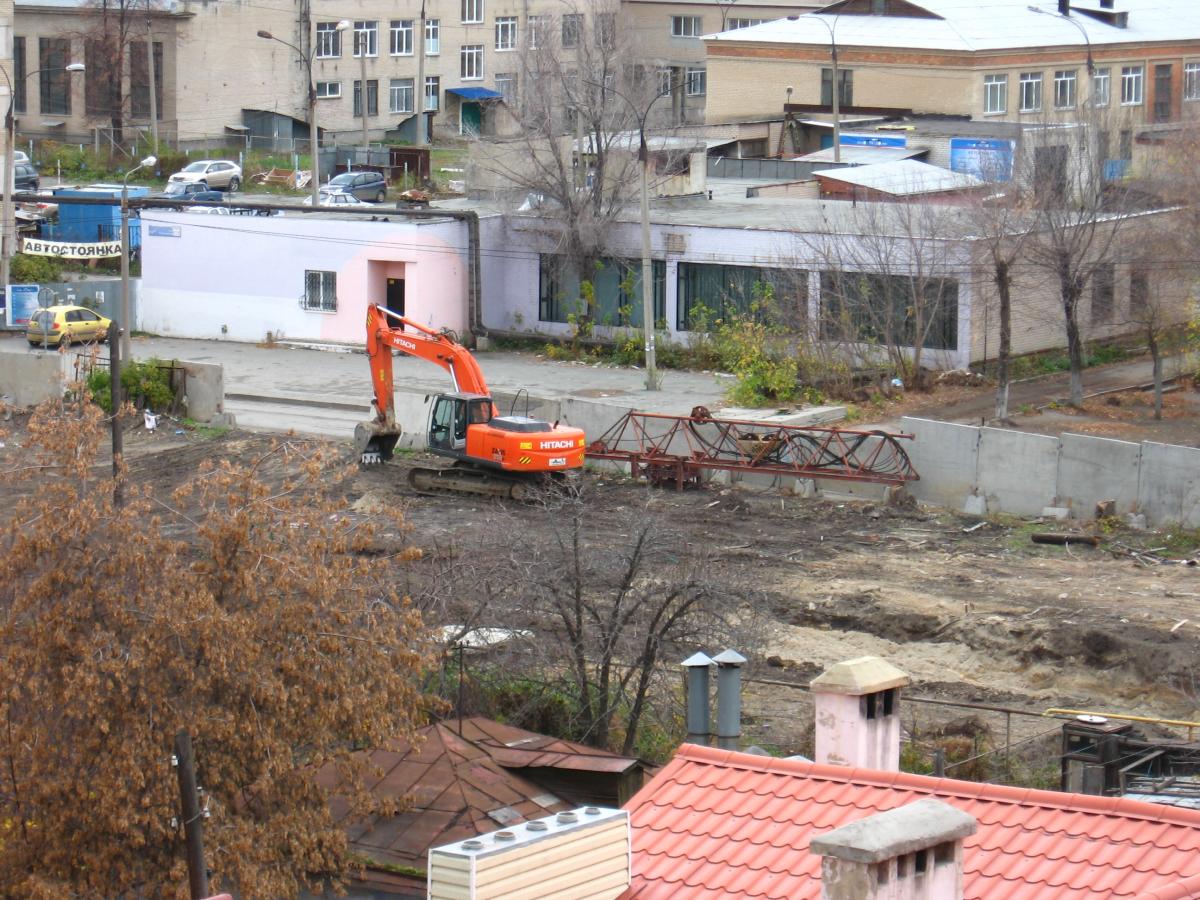

участвовал в монтаже,извиняюсь за малое количество фото,был по логти в мазуте ... кран был демонтирован и смонтирован на новом месте за 4 дня ...

[Antcranes]

хе... у нас за два перекидывают на колымах....

[EX_Saratov]

мы бы тоже перекидывали за два еслиб подкатные телеги были,а так его пришлось на части расчлинять

[Antcranes]

мы, кстати, пару раз возили без расчлененки и без подкатных... на трале...

[EX_Saratov]

везет вам,у нас трал маленький и тот приходилось ждать т.к все машины сильно загружены работой,на следующей неделе начинается монтаж моего 403,постараюсь сделать побольше фото

[EX_Saratov]

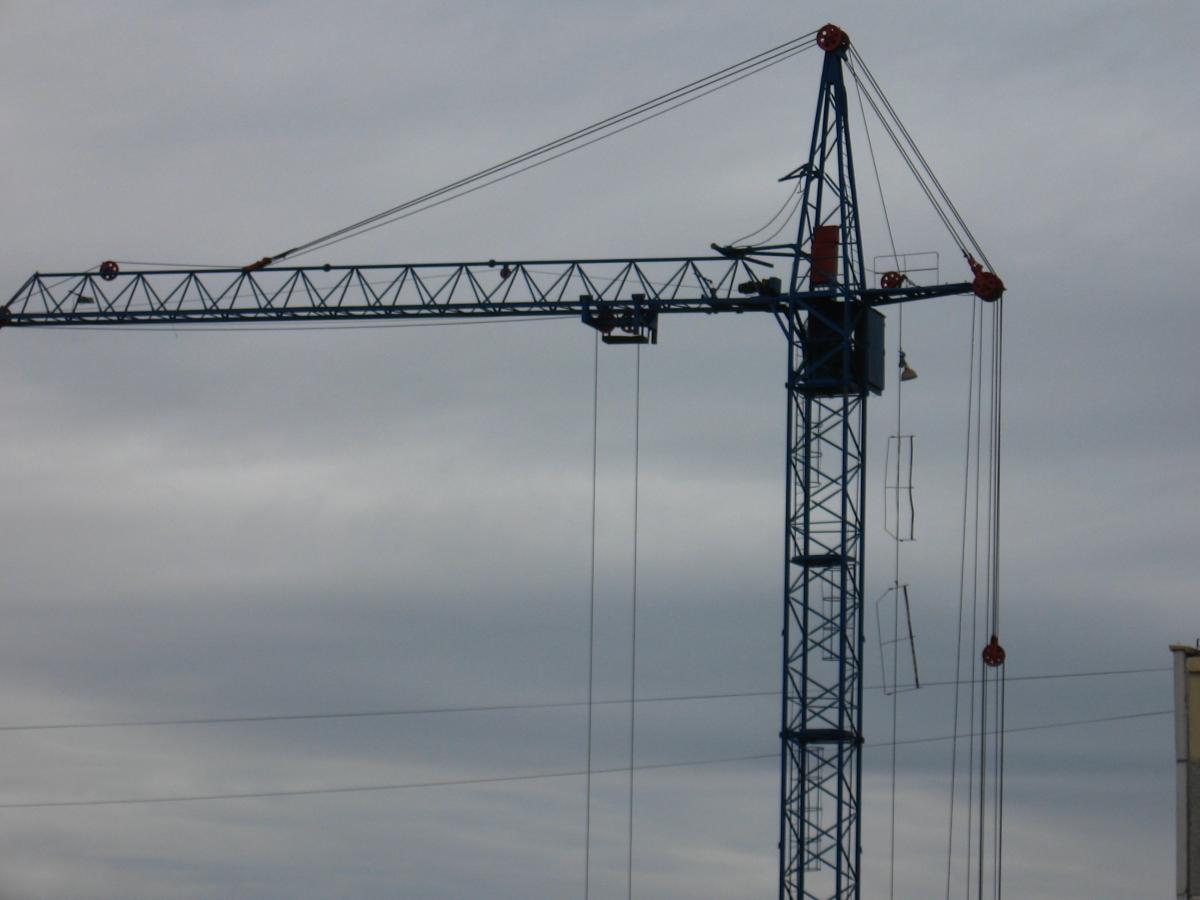

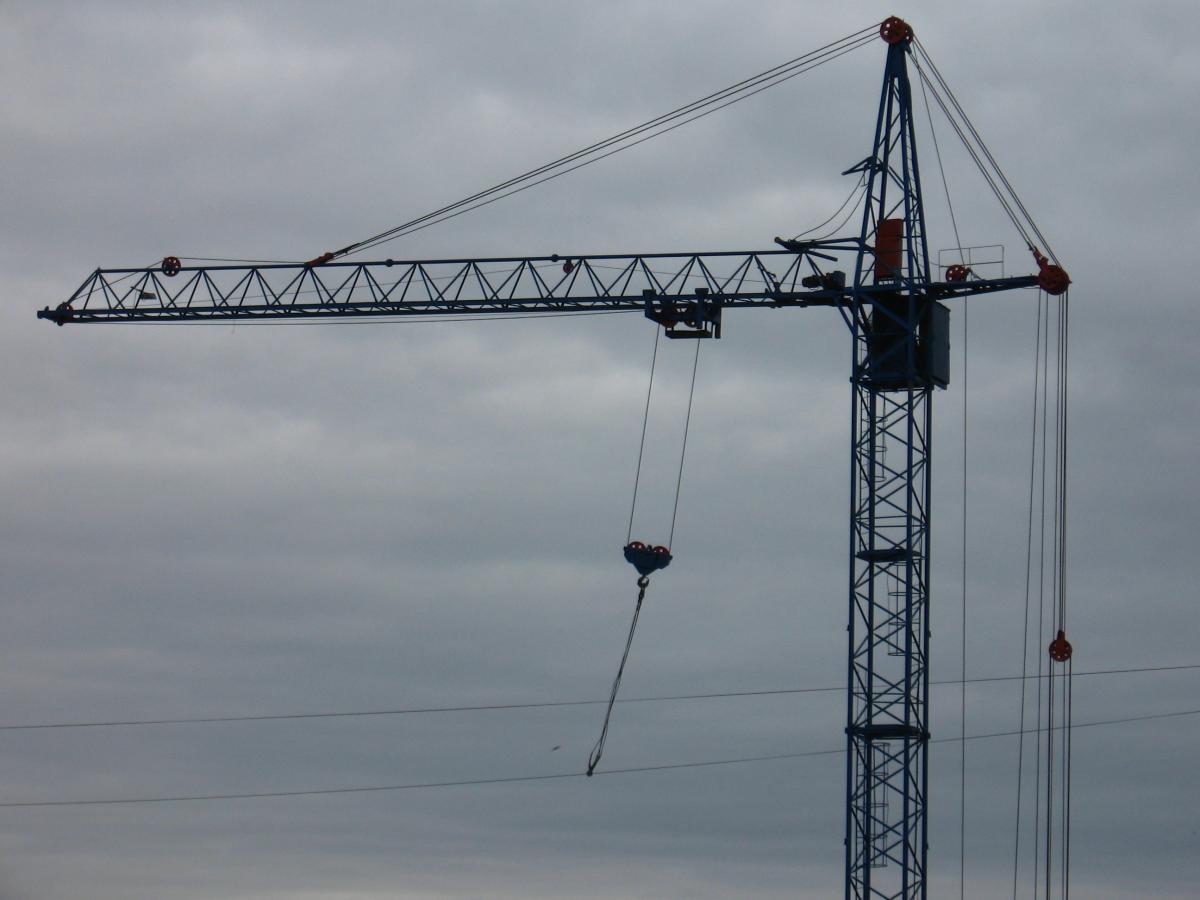

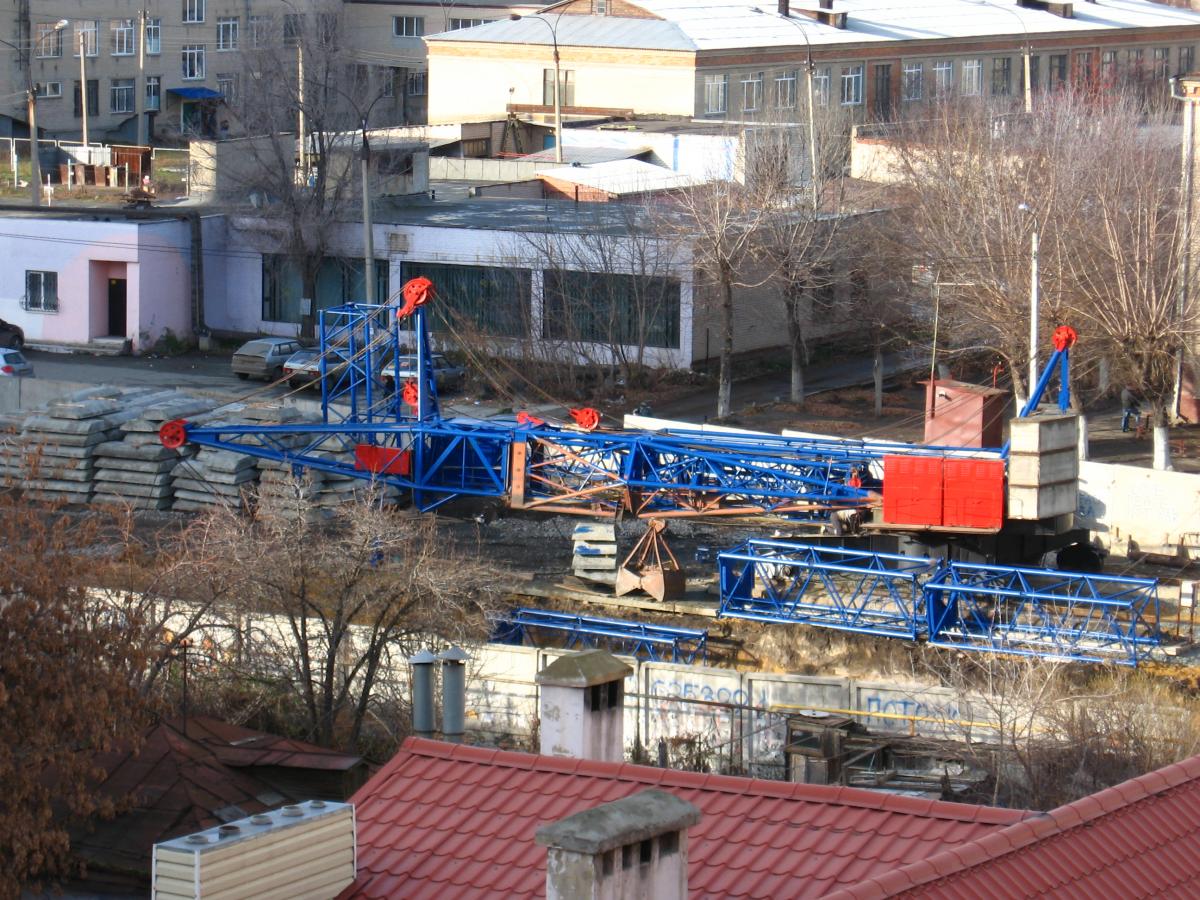

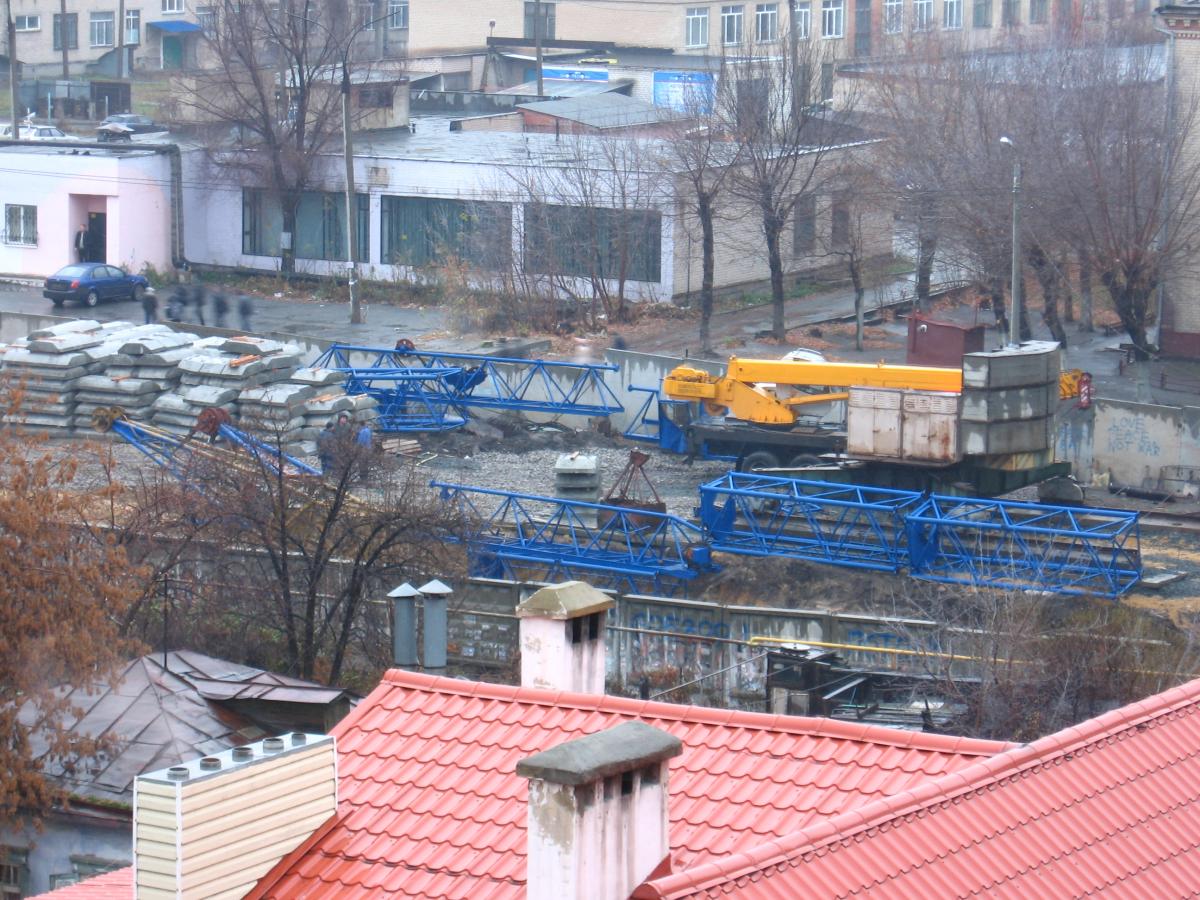

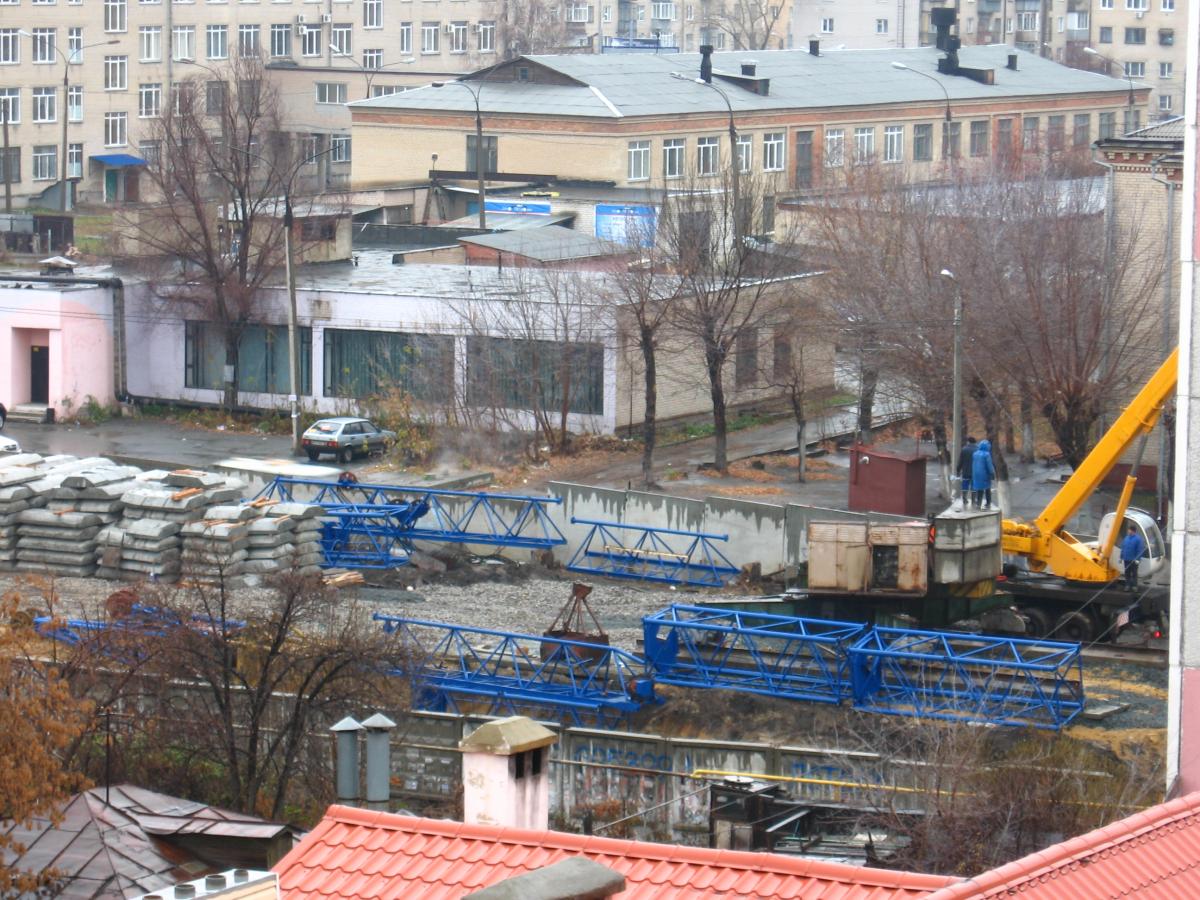

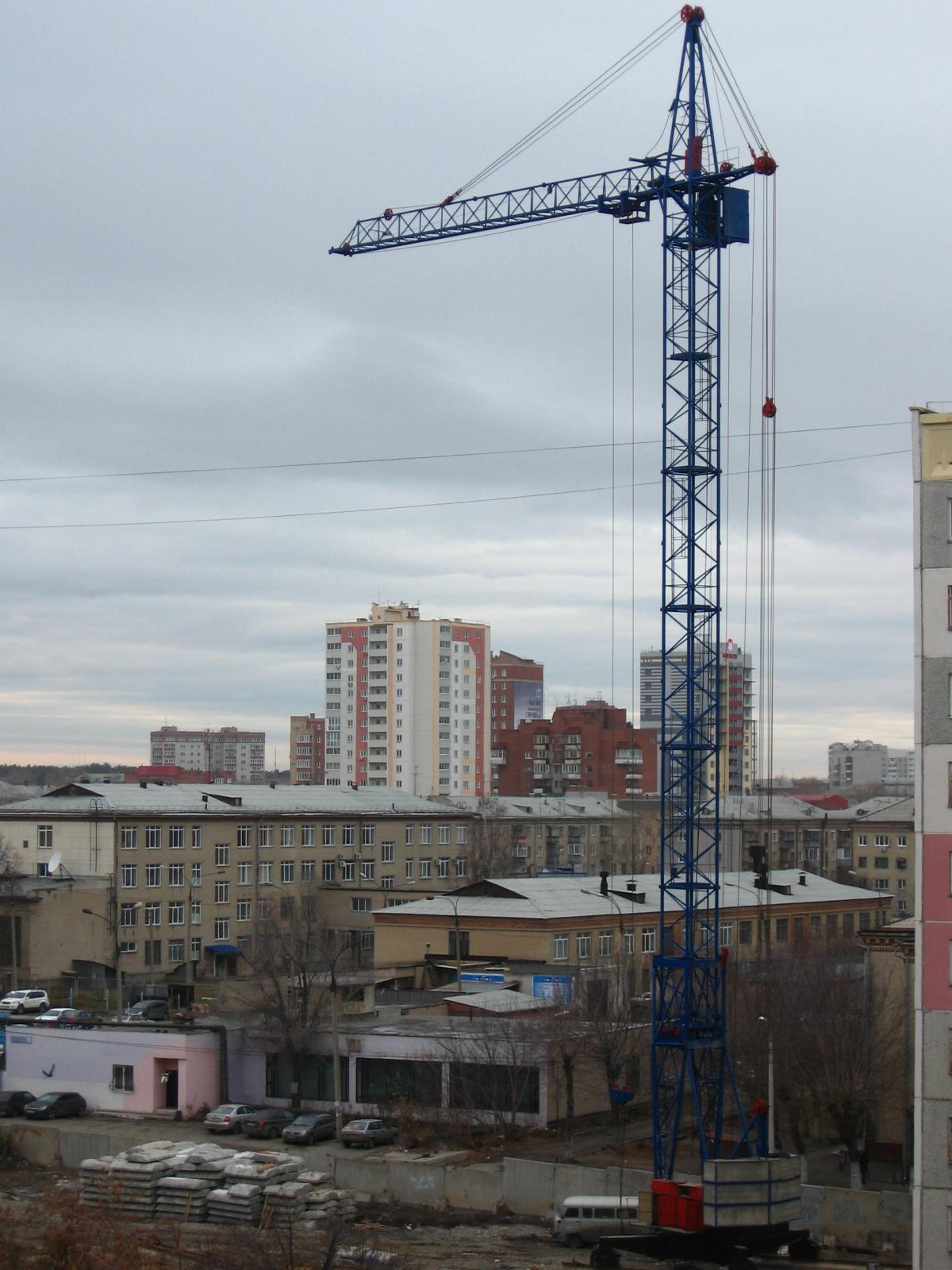

начался монтаж моего крана ... ))

[Bohdan_Astro]

Во Львове смонтировали кажется КБк-160. Но мне очень даже кажется, что это КБ-401 вот отсюда,

у которого заменили стрелу на каретковую, в результате чего он стал КБк-160.

Такое вообще можно сделать простой заменой стрелы?



Фотографии в альбоме «Lviv_under_construction» bohdan-astro на Яндекс.Фотках





[Anatoliy]

ну как минимум на 401 не было лестницы с ограждением на оголовке

[AmuseSBor]

Во Львове смонтировали кажется КБк-160. Но мне очень даже кажется, что это КБ-401 вот отсюда,

у которого заменили стрелу на каретковую, в результате чего он стал КБк-160.

Такое вообще можно сделать простой заменой стрелы?





Нет, у них совершенно по разному крепится стрела к башне.

[Bohdan_Astro]

ну как минимум на 401 не было лестницы с ограждением на оголовке



Дело в том, что КБ-401 скорее всего перевезли на стройку, где сейчас КБк смонтировали (эти стройки рядом) и он долго в разобраном виде лежал там.



Лестницу и доцепить могли. А кабина, мостик оттяжке (или как она там называется) за кабиной, мостик на оттяжке, длинная секция башни под кабиной - те же с виду.

Надо будет подойти как-то на стройку и поворотную платформу с противовесами пофоткать (те фотки, что тут фотки делал мой сын во время похода в станствующий зоопарк-цырк рядом со стройкой ).



У меня с той фирмы знакомый водитель есть. Надо будет через него пораспрашивать, что они с тем краном сотворили?..

[Tompfmych]

Даже расскажу чем отличаются - у 403 опора разъемная, что позволяет не вынимая осей (пальцев)стрелы установить ее на опору. А на 401 она мало того что неразъемная, так еще и с подшипником качения. Но, не смотря на все это, поставить ему балочную стрелу могли - заменив оголовок (и не только по причине крепления стрелы - еще и блоки грузового каната на оголовке )

[AmuseSBor]



Дело в том, что КБ-401 скорее всего перевезли на стройку, где сейчас КБк смонтировали (эти стройки рядом) и он долго в разобраном виде лежал там.



Лестницу и доцепить могли. А кабина, мостик оттяжке (или как она там называется) за кабиной, мостик на оттяжке, длинная секция башни под кабиной - те же с виду.

Надо будет подойти как-то на стройку и поворотную платформу с противовесами пофоткать (те фотки, что тут фотки делал мой сын во время похода в станствующий зоопарк-цырк рядом со стройкой ).



У меня с той фирмы знакомый водитель есть. Надо будет через него пораспрашивать, что они с тем краном сотворили?..





Гляди эту основную длинную секцию башни на наличие ушек которые я отметил на фотке, если они имеются, то возможно секция с того 401-го.

[EX_Saratov]

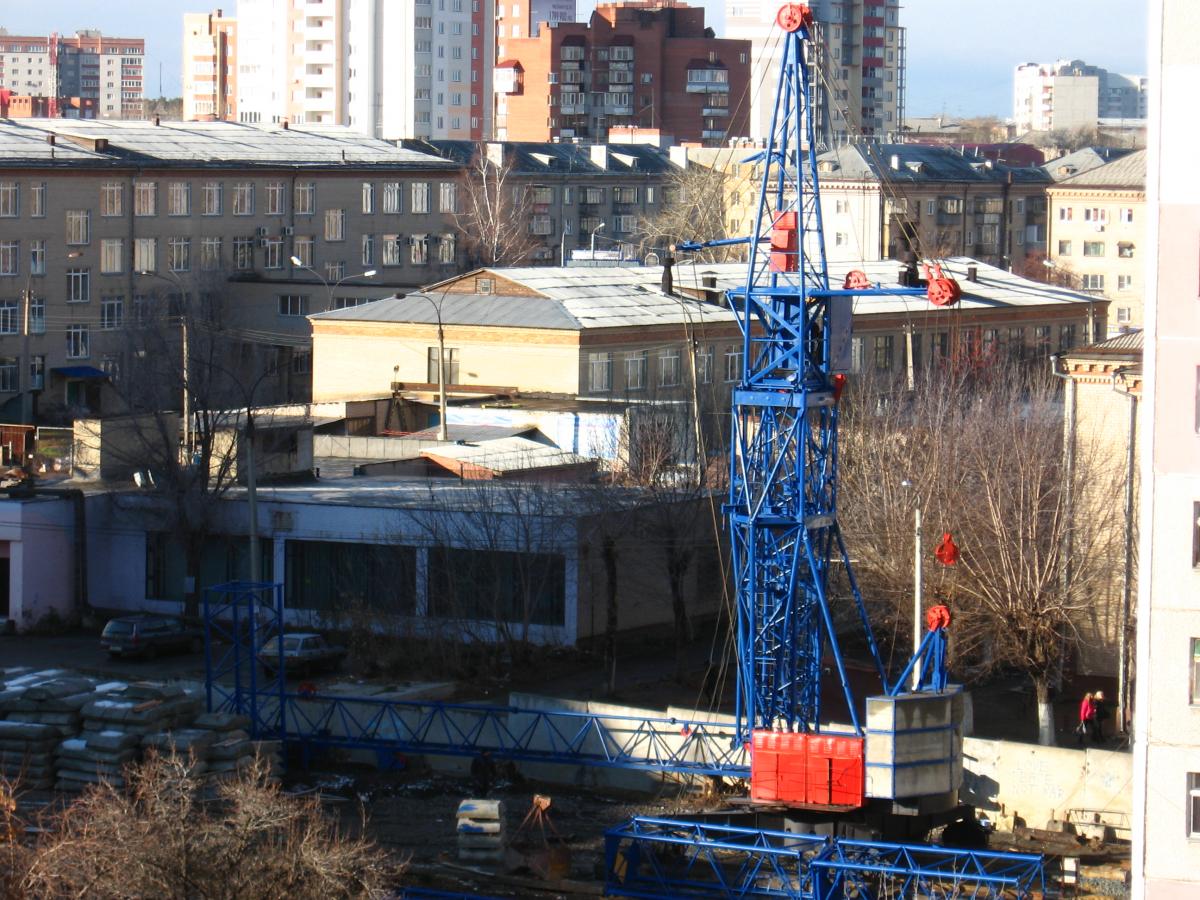

увы не удалось охватить весь монтаж.ездил на другой объект .... кран отсниму в подробностях если кому что нужно )))
