форум Электриков-наладчиков кранов

[КВЖД]

тут вынужден огорчить, мы таким пользуемся.

[Jonson]

понял...

[ЖЕКА]

Пульт от КБМ 401П

[ЖЕКА]

Пульт КБ 408.21

[Jonson]

Тёзка, спасибо!! А это какая документация?? Где можно скачать себе этот документ?

[ЖЕКА]

Тёзка, спасибо!! А это какая документация?? Где можно скачать себе этот документ?

книга от крана

[ЖЕКА]

Тёзка, спасибо!! А это какая документация?? Где можно скачать себе этот документ?

Если что-то нужно могу фото сделать , если очень нужно всё то попробую дома отсканировать но это не так быстро будет.

[Jonson]

Если сможешь скан всей книги сделать, буду очень благодарен. Время не поджимает, можно и подождать. Думаю, если выложить скан здесь, многие будут благодарны...

[ЖЕКА]

Книгу отсканировал, только она на форум не грузится ( ни в pdf ни в zip формате ) .

[di-ser-ver]

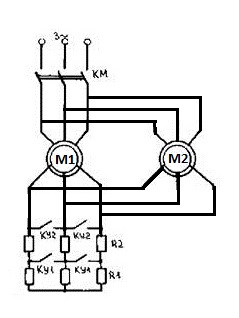

Всем доброго времени суток, выявился один кран с очень не характерной неисправностью, КБ403Б, если при движении каретки на полном ускорении включить подъём груза, скорость каретки падает. Сначала думал проводка, напряжение просидает, потом заметил что пускатель 3-го ускорения отключается. Понять не могу, каретка с подъёмом вообще не связаны, как так? Может кто сталкивался? Не критично конечно, но крановщиков напрягает, вот и жалуются.

[pavelk]

Измерь напругу

[di-ser-ver]

Измерь напругу

Сила на двигателе каретки на 10-15В просидает, но для движка это ерунда, вот почему ЦУ на 3-е ускорение пропадает, понять не могу. При выключенном линейнике с контроллера прозванивается.

[pavelk]

У 403 пускатели наверху обычно и питание идет по контрольному кабелю, на котором часто обрывы. Бывало ставят пускатели на 220, а ноль не подключен.

Когда я писал - измерь напругу, замер не посредственно наверху. (А3,В3,С3, на пускателе ускорения)

p.s. был случай, что в кабине вентилятор уменьшал обороты вдвое.

[Дядя Вася]

Всем сдрасти!

Может кто знает какое постоянное напряжение должно быть на контактах включенного контактора КД. Кран КБ-403.

Нигде не могу найти информацию. Заранее спасибо.

[pavelk]



Может кто знает какое постоянное напряжение должно быть на контактах включенного контактора КД. Кран КБ-403.

Там напряжение маленькое 7-8вольт. Ток вроде 5 А и выше...

[Дядя Вася]

Благодарю

[HrustG]

Добрый день или вечер, коренным жителям данного форума))

Я новичок у вас... Но мне предстоит разобраться с некоторыми особенностями данного крана...

Подскажите, есть ли здесь те, кто знаком с ним? У меня пока на руках только два документа "OPERATION MAINTENANCE" и "INSTRUCTIONS FOR USE"...

Электрических схем нет вообще!

В связи с этим хотел бы спросить у бывалых, если кто сталкивался:

1. В графике технического обслуживания крана есть две процедуры "Greasing" и "Lubrification", подскажите тупню, чем они отличаются?;

2. Так же на в этом графике есть обозначения(график, это картинка с частями крана и приписками): LCC, LVF, RCS и вот такие надписи на пример 70М-0275, а перед этим нарисован или глаз или рука... и "М", это не метры;

3. Ну и финальный и сейчас самый актуальный вопрос, а где взять электрическую схему и список кодов ошибок частотника, например, или бортового оборудования какого-либо? Видел в видосах, что люди пользуются... Но где берут хз...

Хозяева крана что то пытаются найти, но пока тщетно...



Заранее благодарен за любые наводки по поиску инфы))

[Crane Operator]

Добрый день или вечер, коренным жителям данного форума))

Заранее благодарен за любые наводки по поиску инфы))

Сюда загляни

https://tcfs.ru/index.php/topic/775-forum-alektrikov-naladchikov-kranov/page__st__2800

и сюда

https://tcfs.ru/index.php/topic/3047-alektricheskie-shemi-stroitelnih-kranov/

[КВЖД]

И пульт восстановить, и собирать в дальнейшем, и пусконаладку... Схемы у меня есть, мне внешний вид нужен, чтоб сделать по стандарту, не от себя переключатели и кнопки ставить, а как с завода было расположение, ну, и лейбы наклеить...

[MBK]

Здравствуйте уважаемые электрики, башенный кран QTZ 145,проблема в том что на первой скорости груза начинает разгоняться, в чем может быть проблема?. Проверяли всё пускатели, работает так же как и на другом таком же кране.

[pavelk]

Сгорел контакт силовой.

[HrustG]

Оглавление темы «Электрические схемы строительных кранов»

Обновление каталога 17.12.2017

Здесь обновлять больше не буду, самый свежий каталог в первом посте соответствующей темы

1. ATV-312___________________стр.1, пост #1

2. COMANSA 10LC______________стр.12, посты #231, 232, 233

3. FO/23B (S145F10)__________стр.11, пост #217

4. LIEBHERR 022k32___________стр.1, пост #1

5. LIEBHERR 040k_____________стр.1, пост #1

6. то же самое, картинки_____стр.9, пост #173

7. LIEBHERR 063 LS___________стр.1, пост #1

8. LIEBHERR 90 LD____________стр.1, пост #1

9. LIEBHERR 112EC-H__________стр.25, пост #491

10. LIEBHERR 120HC-185 61kW___стр.1, пост #1

11. то же самое_______________стр.12, пост #235

12. LIEBHERR 132 ES-H_________стр.25, пост #490

13. LIEBHERR 154 EC-HM6 ПС____стр.1, пост #1

14. то же, исходник___________стр.10, пост #183

15. LIEBHERR 160k_____________стр.1, пост #1

16. LIEBHERR 240EC-H__________стр.25, пост #491

17. PLS Altivar 71____________стр.2, пост #26

18. Potain-FO23B______________стр.11, пост #208

19. Potain-MC-235 B___________стр.1, пост #1

20. Potain-MD-265 J10_________стр.1, пост #1

21. QTZ80_____________________стр.9, пост #178

22. QTZ-80 (TC-5512)__________стр.11, пост #201

23. QTZ-100___________________стр.13, пост #252

24. QTZ-125___________________стр.14, пост #262

25. QTZ-125B__________________стр.24, пост #464

26. QTZ-160 (TC6020)__________стр.11, пост #213

27. QTZ-250___________________стр.9, пост #178

28. QTZ-250___________________стр.10, пост #181

29. S100G6____________________стр.11, пост #218

30. S110T (R5416)_____________стр.12, пост #221

31. S110TG8 (R5416)___________стр.11, пост #218

32. S250K12 (K30_30)__________стр.11, пост #218

33. SAEZ-50TL_________________стр.5, посты #94 и #95

34. ST56/13, YongMao__________стр.18, пост #356

35. TDK-8.180_________________стр.23, пост #458

36. TDKP-12,5.440.24__________стр.14, пост #279

37. то же самое_______________стр.1, пост #1

38. Wolfkran 70-160SL_________стр.5, пост #97

39. диск ОНК-160______________стр.4, пост #68

40. БКСМ-5-7__________________стр.3, пост #58

41. блок хода БТК-63__________стр.18, пост #363

42. Генератор 3SBE255-4_______стр.1, пост #1

43. ДЭК-401___________________стр.1, пост #1

44. ДЭК-251___________________стр.18, пост #349

45. К-05-60___________________стр.25, пост #494

46. КБ-100.3А_________________стр.5, пост #84

47. КБ-308.00_________________стр.4, пост #72

48. то же самое_______________стр.11, пост #212

49. КБ-308А___________________стр.11, пост #211

50. КБ-308Б___________________не готов

51. КБ-309ХЛ__________________стр.1, пост #1

52. КБ-314.12-00______________стр.1, пост #16

53. то же самое, чистая схема_стр.1, пост #1

54. то же самое, чистая схема_стр.6, пост #118

55. КБ-401Б исх.______________стр.9, пост #179

56. КБ-402Б_40________________стр.4, пост #70

57. КБ-403а.00________________стр.4, пост #66

58. КБ-403б.00________________стр.4, пост #65

59. инструкции КБ-403_________стр.13, пост #242

60. КБ-403Б.05-03_____________стр.4, пост #63

61. то же самое_______________стр.1, пост #1

62. КБ-403Б.05-09 + Atv71_____стр.1, пост #1

63. КБ-404.4__________________стр.19, пост #366

64. КБ-405-1а00_______________стр.4, пост #61

65. КБ-405-1А05_______________стр.3, пост #60

66. КБ-406РКС_________________стр.3, пост #59

67. КБ-408.00.00______________стр.3, пост #57

68. КБ-408.04 (АК)____________стр.3, пост #44

69. КБ-408.12.66______________стр.25, пост #492

70. КБ-408.21.05-05___________стр.25, пост #493

71. КБ-408.21.05-05 исх. А____стр.1, пост #1

72. КБ-408.21.05-05 исх. Б____стр.1, пост #1

73. КБ-408.21.05-07___________стр.3, пост #48

74. КБ-408.21.05-10___________стр.3, пост #42

75. КБ-411ПС__________________стр.23, пост #448

76. КБ-415____________________стр.10, пост #191

77. КБ-473, исходники_________стр.3, пост #41

78. КБ-473, чистый____________стр.1, пост #1

79. КБ-474____________________стр.7, пост #123

80. КБ-474А с ATV71 и PLC_____стр.14, пост #270

81. КБ-474А, 2013г____________стр.24, пост #466

82. КБ-503Б.14________________стр.2, пост #39

83. то же самое_______________стр.1, пост #1

84. КБ-504.14.00______________стр.2, пост #37

85. то же самое_______________стр.12, пост #230

86. КБ-515____________________стр.2, пост #24

87. КБ-572А___________________стр.2, пост #22

88. то же самое_______________стр.11, пост #209

89. то же самое_______________стр.17, пост #325

90. КБ-572Б___________________стр.8, пост #142

91. то же самое_______________стр.17, пост #326

92. КБ-572А-Э3_вар.01_________стр.1, пост #1

93. КБ-572А-Э3_вар.02_________стр.1, пост #1

94. КБ-572Б_ОНК160____________стр.17, пост #326

95. КБ-572_оригинал___________стр.1, пост #20

96. КБ-586А (TDK-10.215 NTK)__стр.10, посты #188, 189

97. КБ-586П___________________стр.10, пост #186, 187, 189

98. КБ-586.64.00______________стр.23, пост #447

99. КБ-603.05-03______________стр.25, пост #495

100. КБ-674____________________стр.1, пост #18

101. то же самое_______________стр.11, пост #202

102. КБ-674_ТПЕ________________стр.9, пост #162

103. то же самое_______________стр.11, пост #202

104. КБК-160___________________стр.1, пост #17

105. КБМ-401П.00_______________стр.25, пост #496

106. КБМ-401ПА.05______________стр.11, пост #203

107. КБМ-401ПА.05 исх._________стр.7, пост #128

108. КК-16-20__________________стр.1, пост #10

109. ККС-10____________________стр.1, пост #9

110. КОНТРОЛЛЕРЫ ККТ___________стр.1, пост #1

111. КР-308Д___________________стр.8, пост #141

112. то же самое_______________стр.1, пост #1

113. КС-4561___________________стр.7, пост #124

114. то же самое_______________стр.1, пост #1

115. КС-4562___________________стр.7, пост #124

116. то же самое_______________стр.1, пост #1

117. КС-45721__________________стр.1, пост #7

118. КС-5363___________________стр.1, пост #1

119. КС-5363, описание_________стр.1, пост #1

120. КС-5366___________________стр.24, пост #463

121. МКРС-300П_________________стр.13, пост #253

122. МТТ-16, оригинал__________стр.18, пост #341

123. МТТ-16, в другом виде_____стр.18, пост #342

124. ОГМ240-30_________________стр.1, пост #3

125. ОГМ240-30.10______________стр.1, пост #3

126. ОГМ240-31.10______________стр.1, пост #3

127. ОГМ240-40_________________стр.1, пост #1

128. ОГП-1Б, паспорт___________стр.8, пост #147

129. ОНК-М, паспорт____________стр.8, пост #145

130. ОГК, паспорт______________стр.8, пост #146

131. ПС-16_____________________стр.22, пост #433

132. ПС-121.22, автомобильный__стр.18, пост #351

133. ПС-131.18Э, автомобильный_стр.18, пост #352

134. РДК-250-2_________________стр.1, пост #2

135. РДК-25-1__________________стр.25, пост #497

136. ремонт ОНК-160Б___________стр.1, пост #1

137. частотники________________стр.14, пост #280








по-другому здесь не заливается, да и заливка отчаянно глючит...(((



Господа, всем трям-с!

Я здесь новенький, сорри за тупизм(( Но убейте меня, не пойму как пользоваться данным оглавлением? Интересует меня вообще Potain MD310B! Поисковиком я на него ничего здесь не нахожу, кроме фото... Решил глянуть схему другого MD, но не могу понять как ее найти(((

Ну и не могу найти из данного рубрикатора схему S110TG8... Научите плиз пользоваться табличкой))

[HrustG]

Сюда загляни

https://tcfs.ru/inde.../page__st__2800

и сюда

https://tcfs.ru/inde...itelnih-kranov/



Спасибо огромное! Но не нашел я там ничего(( Где еще можно такое поискать? Кто то же работает с ними, ремонтирует, отладку делает... Видел видос, где у монтера в руках лист с ошибками с частотника... По любому где то есть схемы, пусть даже не на русском))

[Rojan]



Спасибо огромное! Но не нашел я там ничего(( Где еще можно такое поискать? Кто то же работает с ними, ремонтирует, отладку делает... Видел видос, где у монтера в руках лист с ошибками с частотника... По любому где то есть схемы, пусть даже не не русском))

есть только MC 310

Potain MC 310 K12.pdf

[HrustG]

есть только MC 310



И на том спасибо)) Поковыряю, может что то общее будет))
