[azamat-sultan]

на 1 положении картину искажает вспомогательный мотор, на 2 - это тоже не максимальная мощность. А вот на максимально мощности у вас и проявляется дефект

да, кстати,токи в роторе при исправном двигателе должны быть равны! А у вас что? 110-120-250 ! Та линия, где 250 и есть неисправная...

На самом деле, ошибка монтажа!В контакторе ку1 (км6) были спутаны провода

[Rojan]

На самом деле, ошибка монтажа!В контакторе ку1 (км6) были спутаны провода

неееее, чего-то закрались в душу мою сомнения - КАК может влиять КУ1 на перекос токов в роторе, объясните, если нетрудно...

[Михайлович]

Если провода Р14'Р24'Р34 которые замыкаются данным контактором перемешать например с любыми из Р31'Р21' Р'11 и другими, то это в принципе возможно.



У нас хлопчики так аккуратненько смонтировали провода ускорителей, увязали жгуты, не прикопаешься. А 3- майна проваливалась без динамики, --оказалось что трёх силовых перемычек с 1КМ7 и 1КМ8 к контактору 1КМ6 не смонтировали.

[Rojan]

чем дальше в лес, тем толще партизаны...(((

[babosha]

Уважаемые коллеги! Обращаюсь за помощью к Вам,срочно нужна документация на кран МКП-25А ( эл.схему, спецификацию на электрическую часть,эл.монтажную схему щита управления), если есть возможность откликнитесь, буду очень благодарен.Скиньте на почту : poddubnyi_1951@mail.ru

[Rojan]

Уважаемые коллеги! Обращаюсь за помощью к Вам,срочно нужна документация на кран МКП-25А ( эл.схему, спецификацию на электрическую часть,эл.монтажную схему щита управления), если есть возможность откликнитесь, буду очень благодарен.



нету...



PS: а Вы присылали исходники?!

[Sergey1973]

Уважаемые специалисты.подскажите начинающему ремонтнику.как работает реле промежуточное принцип и назначение например у кб 405.плиз

[Михайлович]



Я просто забил в строке яндекса 3 слова на Вашу Темуко про реле, вышло сразу около сотни ответов. Думаю что здесь не кружок начинающих студентов- электриков. Такое можете и сами подучить. https://samelectrik.ru/chto-takoe-promezhutochnoe-rele.html



Уважаемые специалисты.подскажите начинающему ремонтнику.как работает реле промежуточное принцип и назначение например у кб 405.плиз

Я просто забил в строке яндекса 3 слова на Вашу тему про реле, вышло сразу около сотни ответов. Думаю что здесь не кружок начинающих студентов- электриков. Такое можете и сами подучить.

[Михайлович]

Про реле www.samelectrik.ru/chto-takoe-promezhutochnoe-rele.html

[Guest96]

Добрый день господа, кто подскажет тип переключателя «проверка – работа» на схеме нулевой и конечной блокировок

[Rojan]

Если провода Р14'Р24'Р34 которые замыкаются данным контактором перемешать например с любыми из Р31'Р21' Р'11 и другими, то это в принципе возможно.



У нас хлопчики так аккуратненько смонтировали провода ускорителей, увязали жгуты, не прикопаешься. А 3- майна проваливалась без динамики, --оказалось что трёх силовых перемычек с 1КМ7 и 1КМ8 к контактору 1КМ6 не смонтировали.

раз вы так считаете, то я умываю руки...

[Sergey1973]

Я просто забил в строке яндекса 3 слова на Вашу тему про реле, вышло сразу около сотни ответов. Думаю что здесь не кружок начинающих студентов- электриков. Такое можете и сами подучить.

жестко.но честно.спасибо так и сделаю

[Александр21]

Нужна монтажная схема огм 240-30 на мкг25бр

[Михайлович]

Нужна монтажная схема огм 240-30 на мкг25бр



Нужна монтажная схема огм 240-30 на мкг25бр



Зарегистрировался Александр 21 и ,,, такой,, не здрасте -не пошёл навиг,как в Яндекс Алису вопросик хлобысь и все... жду - выдавай "машинка" ответ )

Эххх -- времена роботообщения видать наступили основательно

[FuckingCrane]

Нужна монтажная схема огм 240-30 на мкг25бр

В соседней теме есть электрическая схема крана. В ОГМ есть три реле. К1 - защита от перегруза, смотрите по схеме где ограничитель грузоподъемности. К2 - координатная защита, во многих кранах просто встроена в цепь питания линейника, снимается удерживанием кнопки "Часы" на блоке индикации. К3 - концевики на предельный подъем крюка. Концевики подключаются к выводам 1-3, 2-4 выходящим из датчика ЛЭП на оголовке. Если у вас кран в башенно-стреловом исполнении, то одна группа контактов просто собирается в кучу(либо 1-3, либо 2-4). Где концевики - смотрите на схеме

[Усть-Тигиль]

давайте общаться делится опытом

приобрели кран Юрга 25тонн. Компьютер высвечивает постоянно ошибки. Подскажите, можно ли компьютер ОГМ240-20 обойти и работать без него

[Усть-Тигиль]

приобрели крановую установку ЮРГА 25 тонн. ОГМ240-20 постоянно тупит. Подскажите, можно ли его обойти и работать без него и как обойти

[Усть-Тигиль]

давайте общаться делится опытом

Может кто знает как отключить ОГМ240-20 и работать без него на крановой установке? Новый кран, а на табло показывает какую то чушь, ничего не работает

[Михайлович]

Может кто знает как отключить ОГМ240-20 и работать без него на крановой установке? Новый кран, а на табло показывает какую то чушь, ничего не работает



Блокировка приборов безопасности влечет за собой уголовное преследование. К Вашему крану должен быть прикреплён - наладчик приборов

безопасности и он Вам должен настраивать и разъяснять все проблемы с недопониманием. Или у Вас кран "ничей" и в органах тех. надзора

не зарегистрирован?

[Анатолий1507]

А что он вам пишет? Может что-то незначительное а вы сразу загрубить.

[Rojan]

Может кто знает как отключить ОГМ240-20 и работать без него на крановой установке? Новый кран, а на табло показывает какую то чушь, ничего не работает

так-то и в этой теме есть документы

1. ATV-71, настройки поворота 471__стр.095, #1896 (XLS) a_l_e_x

2. ATV-71, настройка педали________стр.096, #1915 (XLS) Михайлович

3. ATV-312HD11N4_v11_______________стр.047, #0929 (PDF) Т82

4. ATV-312ProgrManRu_______________стр.047, #0924 (PDF) Т82

5. COMANSA 10LC, каретка___________стр.050, #0999 (PDF) ЖЕКА

6. LIEBHERR 22k 32, паспорт________стр.091, #1811 (JPG) ввд

7. LIEBHERR 132 ES-H, инструкция___стр.080, #1590 (PDF) механик 76

8. LIEBHERR LTM-1055, авто, 50т____стр.034, #0674 (JPG) vechnost5

9. Potain-MC-235 B_________________стр.047, #0939 (PDF) ЖЕКА

10. QTZ-63, Э3______________________стр.047, #0936 (JPG) )(отабыч

11. QTZ-80__________________________стр.047, #0936 (JPG) aleks03

12. ДУЦ, распайка жгута_____________стр.064, #1262 (DOC) ЖЕКА

13. ДУЦ013-23, рекомендации_________стр.064, #1262 (DOC) ЖЕКА

14. ДУЦ с питанием 24 В_____________стр.077, #1538 (DOC) Petr

15. Генератор 3SBE255-4_____________стр.008, #0148 (PDF) viktor

16. Генераторы ЕЕС5_________________стр.045, #0882 (JPG) viktor

17. ДЭК, б/н, 60т___________________стр.034, #0678 (JPG) vechnost5

18. ДЭК-251_________________________стр.050, #0992 (DOC) Yarkran

19. ДЭК-251, другой_________________стр.051, #1019 (BMP) олега

20. ДЭК-401_________________________стр.082, #1629 (JPG) Rojan

21. Кабель, жилы____________________стр.041, #0814 (PDF) viktor

22. КБ-309ХЛ, схема_________________стр.038, #0743 (PDF) elek

23. КБ-309ХЛ, спецификация__________стр.015, #0298 (JPG) anatolsen

24. КБ-314.12-00____________________стр.038, #0753 (JPG) ЖЕКА

25. КБ-403а.00, исх.________________стр.005, #0092 (JPG) rew

26. КБ-403а.00______________________стр.021, #0415 (PDF) viktor

27. КБ-403а.00, описание работы_____стр.034, #0673 (JPG) vechnost5

28. КБ-403б.00______________________стр.005, #0093 (JPG) rew

29. КБ-403Б.05-03___________________стр.029, #0575 (JPG) viktor

30. КБ-404.4А исх___________________стр.006, #0117 (JPG) BOBR

31. КБ-405__________________________стр.002, #0035 (JPG) Олег

32. КБ-405-1а00_____________________стр.005, #0094 (JPG) rew

33. КБ-405-1а00, шкаф управления____стр.084, #1677 (JPG) tyriniv

34. КБ-405-2а00, часть______________стр.014, #0275 (JPG) Bobic

35. КБ-405-2а00, весь_______________стр.030, #0585 (JPG) viktor

36. КБ-405-1А05_____________________стр.022, #0439 (PDF) dimon99979

37. КБ-408.04 (АК)__________________стр.049, #0968 (PDF) nevilin

38. КБ-408.21.05-06, исх____________стр.026, #0503 (JPG) elek

39. КБ-408.21.05-07, РСТ-05 фото____стр.023, #0449 (JPG) Antcranes

40. Шкаф под РСТ-05 фото____________стр.023, #0450 (JPG) Antcranes

41. КБ-408.21.05-10, разделенный____стр.055, #1096 (JPG) Rojan

42. КБ-408.21.05.00.000-10 ПЭ3.1/7__стр.047, #0923 (PDF) Т82

43. КБ-408.21.05.00.000-10 Э3.1/7___стр.047, #0923 (PDF) Т82

44. КБ-503Б.14______________________стр.004, #0067 (JPG) viktor

45. КБСМ-503Б_______________________стр.056, #1110 (JPG) viktor

46. КБ-515, с ПЧ каретки____________стр.001, #0007 (JPG) BOBR

47. КБ-515, старая схема____________стр.001, #0012 (JPG) naladchik

48. КБ-515, старая схема, фишки_____стр.001, #0015 (JPG) BOBR

49. КБ-572__________________________стр.039, #0775 (PDF) viktor

50. КБ-572А_________________________стр.006, #0116 (JPG) BOBR

51. то же самое_____________________стр.043, #0857 (PDF) viktor

52. КБ-586, «пивбар»________________стр.029, #0563 (JPG) Legnumovod

53. КБ-674__________________________стр.022, #0435 (PDF) michaellmas

54. КБ-674, от «YURA»_______________стр.038, #0758 (JPG) uyRA

55. КБ-674, от «димидрол»___________стр.061, #1210 (PDF) димидрол

56. КБ-674, «пивбар»________________стр.028, #0542 (JPG) uyRA

57. КБМ-401П.00 и инструкция по ГП__стр.004, #0071 (DOC) viktor

58. КК-хххх-хх______________________стр.051, #1017 (JPG) ЖЕКА

59. ККС-10__________________________стр.052, #1039 (PDF) viktor

60. КОНТРОЛЛЕРЫ ККТ_________________стр.033, #0651 (PDF) viktor

61. КС-5363_________________________стр.008, #0147 (PDF) viktor

62. КС-5363, Э3, заводской альбом___стр.090, #1795 (PDF) frolferz

63. КС-5363, Э4_____________________стр.090, #1792 (JPG) тоха42

64. КС-5363Д, описание работы_______стр.097, #1940 (JPG) Михайлович

65. МАЗ, 2004, все модели___________стр.085, #1690 (JPG) Rojan

66. МАЗ, вспомогательные схемы______стр.085, #1691 (JPG) Rojan

67. МАЗ, ABS________________________стр.085, #1692 (JPG) Rojan

68. МАЗ-4370, Э3____________________стр.085, #1693 (JPG) Rojan

69. МАЗ-4371, Э3____________________стр.085, #1694 (JPG) Rojan

70. МАЗ-6422, Э3____________________стр.085, #1695 (JPG) Rojan

71. МАЗ-6430, Э3____________________стр.085, #1696 (JPG) Rojan

72. МАЗ, ЭСУ двигателя______________стр.085, #1697 (JPG) Rojan

73. МАЗ, ЭСУПП (пневмоподвеска)_____стр.085, #1698 (JPG) Rojan

74. МАЗ, прочее_____________________стр.085, #1699 (JPG) Rojan

75. МКГ-25БР, Э4____________________стр.082, #1624 (JPG) механик 76

76. МТТ-16, Э3______________________стр.087, #1725 (JPG) тоха42

77. МТТ-16, Э3, восстановленный_____стр.087, #1738 (JPG) Rojan

78. МТТ-16, таблицы_________________стр.087, #1729 (JPG) тоха42

79. ОГМ240-30_______________________стр.056, #1106 (PDF) Petr

80. ОГМ240-30.10____________________стр.056, #1106 (PDF) Petr

81. ОГМ240-31.10____________________стр.056, #1106 (PDF) Petr

82. ОГМ240-40_______________________стр.050, #0993 (PDF) kot-baun

83. ОГМ240-41_______________________стр.050, #0993 (PDF) kot-baun

84. ОГМ240-40, настройка____________стр.050, #0993 (PDF) kot-baun

85. ОГМ240-40, manual_______________стр.050, #0993 (PDF) kot-baun

86. ОГК, паспорт____________________стр.038, #0755 (PDF) ЖЕКА

87. ПУБК1-167 (КБМ)_________________стр.064, #1265 (PDF) ЖЕКА

88. ПУРСТ-05, регулятор скорости____стр.098, #1956 (PDF) ЖЕКА

89. РДК-160-2_______________________стр.028, #0557 (JPG) Antcranes

90. РДК-25-1________________________стр.007, #0138 (PDF) bonros

91. РДК-25-1________________________стр.007, #0139 (BMP) bonros

92. РДК-25-2________________________стр.007, #0138 (JPG) bonros

93. УАС, описание___________________стр.080, #1593 (DOC) Yarkran

94. Хар-ки. двигателей. 102 ed kr___стр.103, #2050 (PDF) Dgey


[FuckingCrane]

приобрели кран Юрга 25тонн. Компьютер высвечивает постоянно ошибки. Подскажите, можно ли компьютер ОГМ240-20 обойти и работать без него

хотелось бы узнать, что пишет прибор. Может кран работает в запрещенных режимах (за границами рабочей зоны, ЛЭП, концевики, перегруз). А может он просто неправильно настроен, поэтому и ругается постоянно. Для начала прочитайте внимательно инструкцию к прибору безопасности. И работы по настройке должен выполнять квалифицированный специалист, там есть свои нюансы.

[FuckingCrane]

Новый кран, а на табло показывает какую то чушь, ничего не работает

Прибор очень информативен, причину писка и мигания красных лампочек он умеет показывать, всё русским по белому пишет. Читайте инструкцию.

Зашунтировать можно всё что угодно, только в случае ЧП несколько человек сядет в тюрьму, крановщик в первую очередь.

[azamat-sultan]

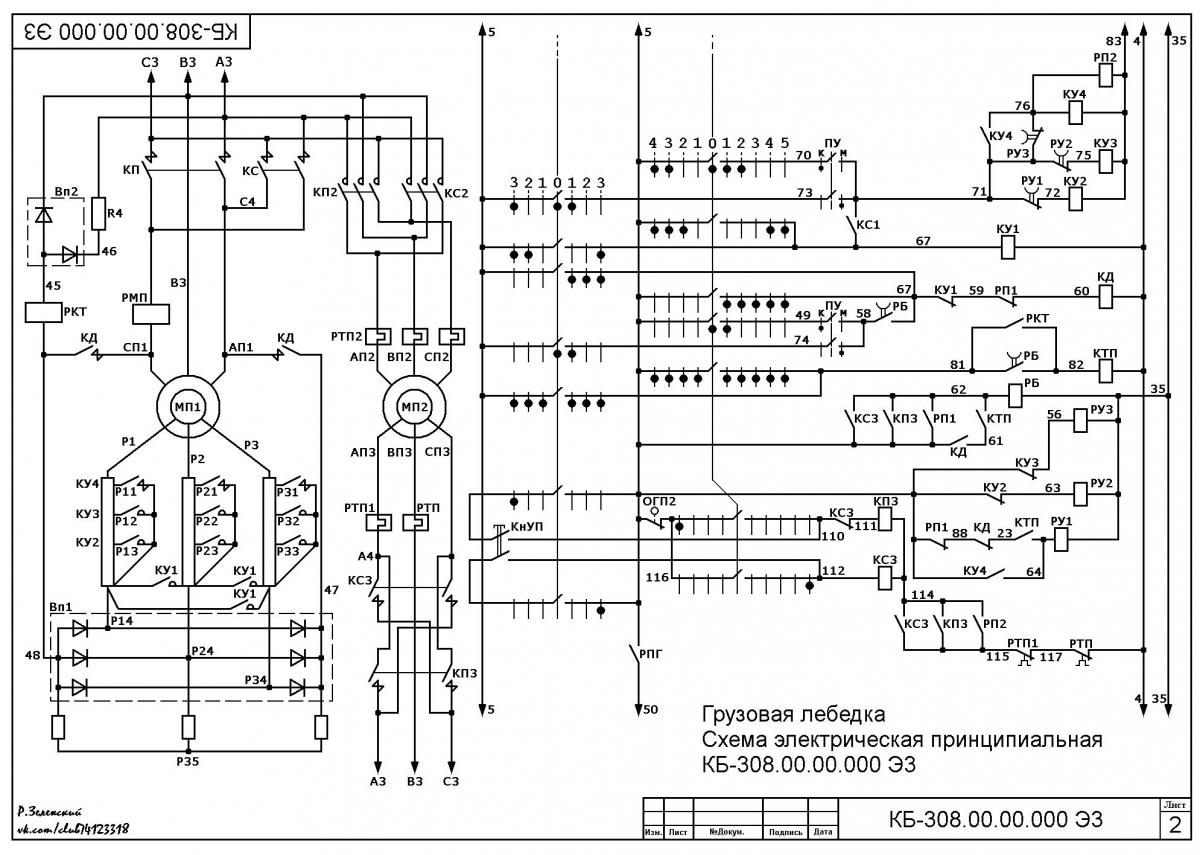

Такая картина может быть только если перепутаны провода на КУ3 (1КМ8). При включении данного контактора закорачивается сигнал обратной связи от ротора двигателя, и динамическое торможение прекращает свою работу. Проверить в этом случае схему можно так:

1. отключить ротор от схемы

2. нажимая контакторы ускорения, при помощи прибора, прозвонить линии Р1-Р2-Р3 на отсутствие замыкания

3. при нажатии контактора и появления КЗ неа линиях Р1-Р2-Р3, проверить монтаж данного контактора

4. на КЗ линии замыкает только 1КМ6 (КУ1)

5. при исправной схеме, нажатие 1КМ7 или 1КМ8 или 1КМ9 не должно вызывать КЗ в цепи роторных сопротивлений

удачи)))



PS: а модель вашего крана КБ-403Б.05-03



Как я понимаю динамическое торможение прекращает свою работу когда от ротора на прямую подается питание к диодам!?

[Михайлович]

Когда выработанное напряжение напрямую подаётся напрямую к диодами тогда поле подмагничивания наисельнейшее и груз опускается очень медленно, потому как его и тормозит это мощное электромагнитное поле исходящее от статора.

Динамическое торможение прекратится когда отключается начальная подпитка через малые диоды и замкнуты силовые диоды контактором КУ-1(1КМ6)

Когда не корректно отрегулированы блок-контакты контакторов динамики 1КМ5, сетевого 1КМ4 и 1КМ6 -то при переходе из 4 силовой скорости майна в 3скорость динамики часто происходит мощный хлопок на силовых контактах динамики и 1КМ6, иногда и главный автомат отключается. Проблему так сказать- чуить надо по интуиции и многолетнему накопленному опыту
