[Rojan]

Кто нибудь снимал грузовой двигатель с TDK10-215? Кран высокий, автокран не подогнать, ещё и паркинг. Надо какую-нибудь консоль что-ли?

а что, ее в комплекте не было?

[Rojan]

. Спасибо ,разобрались.

а результатами поделиться жалко?

[Sergey1973]

Ребята проблема такая кран КБ408.21 когда на улице становится холодно начинает выбивать линейный контактор на любые операции где то пол часа потом работает норм кто нибудь сталкивался

я или пропустил или Виталя не отписался.что было с краном на самом деле и помогли ли советы,

[Rojan]

я или пропустил или Виталя не отписался.что было с краном на самом деле и помогли ли советы,

как мы понимаем, отписываться сейчас не модно...

[73rus]

Здравствуйте! На кране КБ 405.2а установлен ОНК-М и регистратор параметров РП-БК. Хотим отказаться от них и установить ОГМ 240-41. Может кто сталкивался с переоборудованием и есть эл.схемы с изменениями под ОГМ 240.

[Rojan]

Здравствуйте! На кране КБ 405.2а установлен ОНК-М и регистратор параметров РП-БК. Хотим отказаться от них и установить ОГМ 240-41. Может кто сталкивался с переоборудованием и есть эл.схемы с изменениями под ОГМ 240.

Для начала вот 2 документа, в них есть схемы назначения выводов блоков ОГМ-240-40, почитайте.

А вообще вся документация в ветке "Электрические схемы строительных кранов".

ogm240-40 maual.pdf

ogm240-40 tuning.pdf

[73rus]

Для начала вот 2 документа, в них есть схемы назначения выводов блоков ОГМ-240-40, почитайте.

А вообще вся документация в ветке "Электрические схемы строительных кранов".

Я так понимаю подключение ОГМ 240 и ОНК 160Б одинаковое,маркировка только разная

[Rojan]

Я так понимаю подключение ОГМ 240 и ОНК 160Б одинаковое,маркировка только разная

для башенных кранов - да

[73rus]

для башенных кранов - да

Спасибо!

[Sergey1973]

здравствуйте специалисты.подскажите на кб 308 по схеме какие номера проводов подходят и отходит на аварийный выключатель в кабине машиниста и можно ли его заменить на обычный автомат?

[Rojan]

здравствуйте специалисты.подскажите на кб 308 по схеме какие номера проводов подходят и отходит на аварийный выключатель в кабине машиниста и можно ли его заменить на обычный автомат?

на схеме КБ-308-00 провода 1-2, на схеме КБ-308-А провода 1-4. Заменить автоматом можно, мы так и делали всегда - защищает косу. КБ-308-Б не готов...

[Sergey1973]

у нас оказывается кран 308.00.только без схемы.дедушка еще тот.спасибо просветили коллеги.получается по схеме 1 единичка с вводного автомата подымается в кабину садится на аварийник и с него выходит уже 2 двоечкой идет на линейник и после линейника выходит 4 четверочкой?

[Rojan]

у нас оказывается кран 308.00.только без схемы.дедушка еще тот.спасибо просветили коллеги.получается по схеме 1 единичка с вводного автомата подымается в кабину садится на аварийник и с него выходит уже 2 двоечкой идет на линейник и после линейника выходит 4 четверочкой?

ну, как вы видите, эти 2 схемы отличаются так, что при родном монтаже перепутать невозможно!



PS: от я слепошарый!!!!!((((( Пропустил на схеме 308-А контакты линейника!!!! Простите, простите, простите старую больную обезьянуууууууууу!!!!! Уже исправился и исправил на странице выкладки.....((((((

[Sergey1973]

я наверное как тот типаж попросивший водички а самому переночевать не где....а можно еще выкладки по 308.00 т.е ход.поворот.груз график включений....

[Sergey1973]

а то у меня только кран с затертыми номерами проводов..

[Rojan]

а то у меня только кран с затертыми номерами проводов..

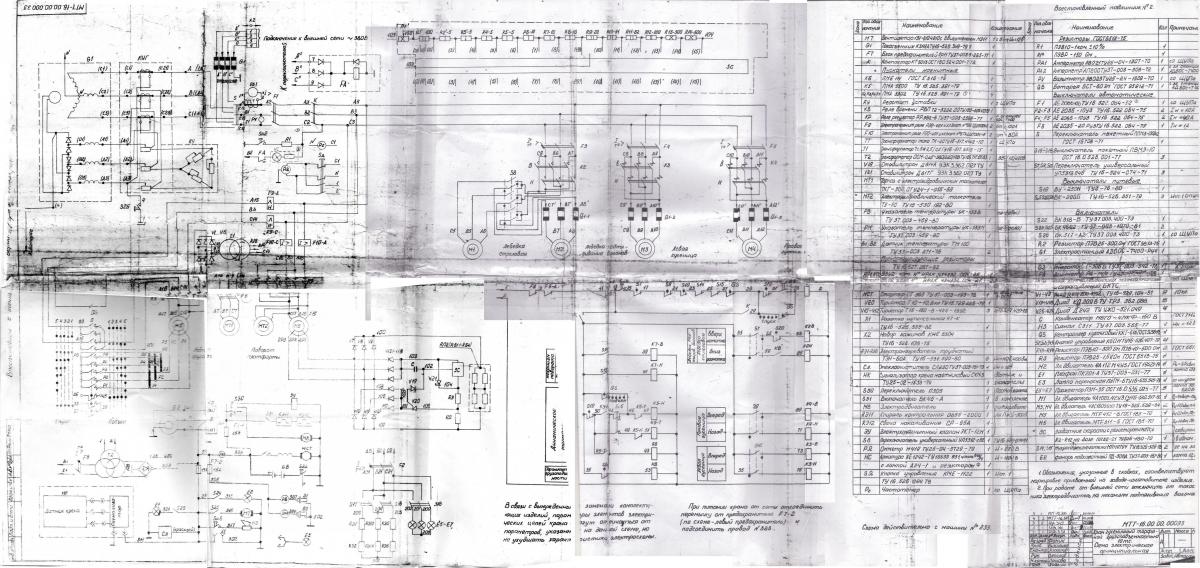

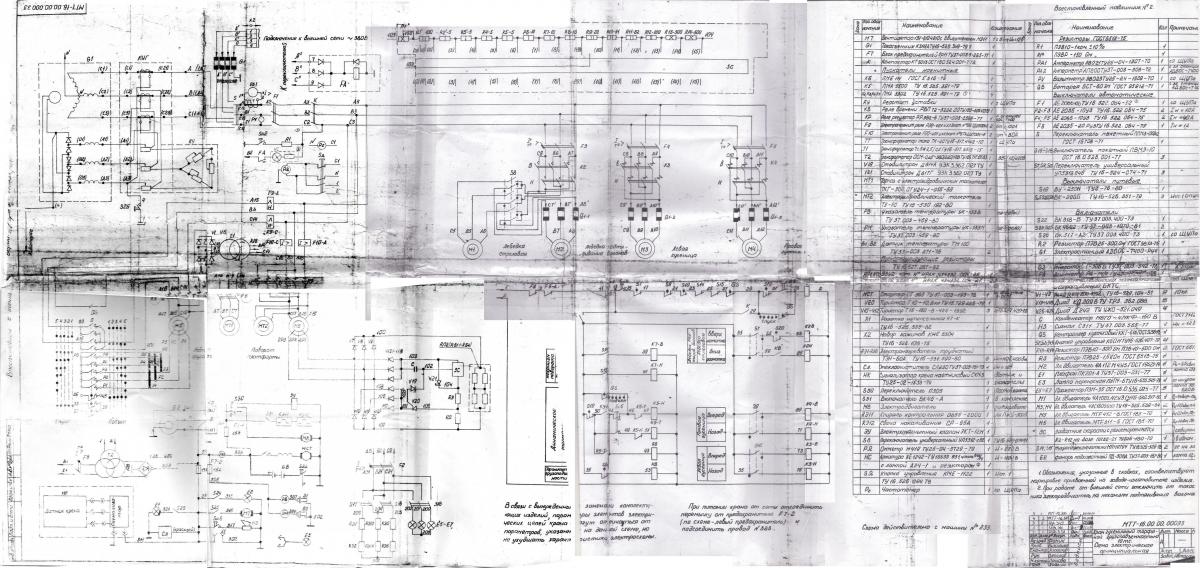

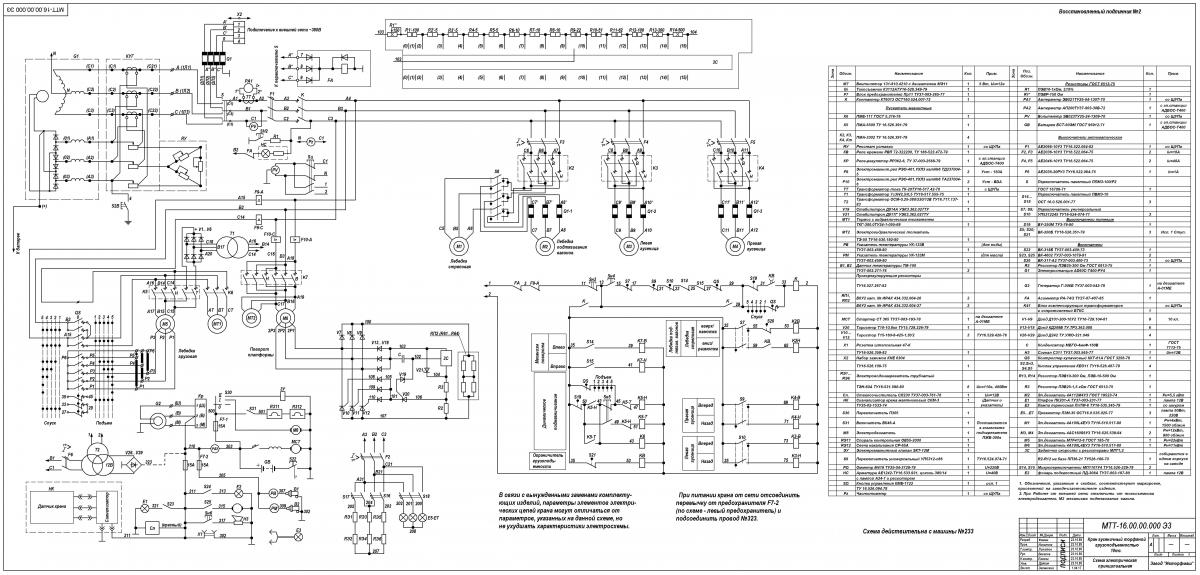

вот, держите)))

КБ-308-00.doc

КБ-308-00_JPG.zip

КБ-308-00_PNG.zip

[Sergey1973]

вот это подарок!дай бог здоровья!Новосибирск респект!

[Rojan]

вот это подарок!дай бог здоровья!Новосибирск респект!

та ж на здар! Все схемы вместе с каталогом в ветке "Электрические схемы строительных кранов", мы старались))))

[Sergey1973]

И снова здравствуйте!теперь обладая схемой,вижу на кране 308.00 поворот на третьей скорости начинает вращение с подключением КУВ 3 и по истечении времени отключается блок контактом РУВ,и продолжает движение на КУВ 2 я правильно прочитал схему?

[Rojan]

И снова здравствуйте!теперь обладая схемой,вижу на кране 308.00 поворот на третьей скорости начинает вращение с подключением КУВ 3 и по истечении времени отключается блок контактом РУВ,и продолжает движение на КУВ 2 я правильно прочитал схему?

нет, не правильно. При установке контроллера, сразу в 3 положение, включаются КУВ1 и КУВ2. Контакты КУВ2 (50-65) размыкаются и РУВ начинает отрабатывать задержку времени. Когда РУВ отработает задержку времени, он отключится и даст включиться КУВ3. Далее вращение продолжается при включенных КУВ1, КУВ2 и КУВ3

[Sergey1973]

Rojan, Спасибо большое, всех пользователей форума с наступившим новым годом!!!

[Вьюгов]

Всем доброго времени суток. И с прошедшими праздниками.

Вопрос по интересному двигателю 4 и 8 полюсов в одном корпусе. (2 обмотки статора и 2 обмотки ротора с 6 токо-съемными кольцами)

Суть в том что малый двигатель сильно рычит ревет гремит

А второй работает нормально.

Замерили мегометром обмотки и между собой и на корпус все чисто. Сопротивления тоже в норме. Токи по трем фазам одинаковые.

Вынесли приговор на межфазное ротора или статора. (тут мнения разделились)

И еще Можно проверять статор без введенных сопротивлений в ротор?

750 оборотов рычит (так что слышно на несколько кварталов), а 1500 слабенько гудит (примерно как транс)

Жду ваших ответов.

[Rojan]

...Можно проверять статор без введенных сопротивлений в ротор?...

в принципе, если подать напряжение на статор без сопротивлений ротора и двигатель начнет вращаться - замыкание в роторе. Это самый простой способ проверки.

Вторым пунктом надо замкнуть ротор и также подать питание, мотор должен работать ровно, без рева или вибрации.

Пока все.

[Вьюгов]

Спасибо. Так и есть. А один «сверх способный наладчик» из Тихорецка Виталик, обозвал меня и моего напарника со стажам в несколько десятков лет делитантами, и что мы неправильно сделали заключение. И так нельзя проверять статор ????‍♂️ И что двигатель рабочий ????

[Rojan]

Спасибо. Так и есть. А один «сверх способный наладчик» из Тихорецка Виталик, обозвал меня и моего напарника со стажам в несколько десятков лет делитантами, и что мы неправильно сделали заключение. И так нельзя проверять статор ????‍♂️ И что двигатель рабочий ????

а "Виталику" лет поди так 30)))
