Всем доброго времени суток!

Перечитал всю тему, но к сожалению так и не нашел ответа на свой вопрос(

В общем ситуация следующая: работодатель требует считывать данные с ОГМ 240-31. Сегодня вставил в него карту памяти, на ней у меня появился файл с расширением .bbk, пытаюсь открыть его найденной на просторах интернета программой LogSystem, но эта программа просит файл с иным расширением. В этой ветке увидел что нужна еще программа LogConverter, но я не могу ее ни где найти.

Ребята, подскажите пожалуйста что мне делать в этой ситуации?Где взять необходимый софт, может кто то поделиться необходимыми программами?

[Bender Rodriguez]

Dmitry1984

Сейчас можно скачать с сайта Резонанса скачать LogSystem 3 архив. Распаковываете. Нужно зарегисрировать расширение .bbk в системе. После этого просто кликаете на файле из прибора, появляется файл .lgk. Кликаете по нем, запускается просмотр информации регистратора. Как то так...

Или если у Вас старый формат, то нужно LogSystem 2.

[Dmitry1984]

Dmitry1984

Сейчас можно скачать с сайта Резонанса скачать LogSystem 3 архив. Распаковываете. Нужно зарегисрировать расширение .bbk в системе. После этого просто кликаете на файле из прибора, появляется файл .lgk. Кликаете по нем, запускается просмотр информации регистратора. Как то так...

Или если у Вас старый формат, то нужно LogSystem 2.



Благодарю за совет! Я или крайне не внимателен, или там нет LogSystem 3(( Нашел версию 2. Установил, LogConverter (из скачанной версии с rez.ru) файл обработал и выдал новый .bbi. LogSystem 2.0 при его открытии выдает ошибку "failed to create key .bbi" Может быть нужна новая версия LogCoverter, что бы превратить bbk в lgk? Кто нибудь знает где ее можно взять?

[Bender Rodriguez]

Dmitry1984

Похоже вселенский разум говорит ждать Вам до понедельника, и скинте в .zip Ваш файл с прибора.

[Dmitry1984]

Bender Rodriguez



С горем пополам нашел в инернете LogSystem 3, а ней папка LogConverter, при попытки открыть им файл с прибора, выходит следующая ошибка. Я уже грешу на то, что может что то с картой памяти, может как то криво записался файл с прибора на нее. В понедельник попробую еще раз снять показания.

LOG01_01.zip

[Bender Rodriguez]

Bbk_0031.dll это библиотека для обработки считки с ОГМ 31 модификации. До понедельника ждите.

[Bender Rodriguez]

Dmitry1984



Распаковываете. Файл считки нужно положить в папку с программами. Запускаете Конвертер. Выскакивает окно "обработано 1 файлов". В папке появляется файл .bbi Запускаете Логсистем, открываете .bbi

LogSystem 2.zip

[Dmitry1984]

Bender Rodriguez



Все получилось! Огромное спасибо!

[Rolanec]

Подскажите кто сталкивался. Двигатель SEW с тормозом постоянного тока. Заменили сгоревшую катушку. По паспорту зазор можно выставлять в диапазоне 0,3 - 1,2 мм. Та что сгорела работала на 0,3 мм, а эта согласилась работать только с зазором на 1,1 мм. Если ближе то тормозная пластина попросту не втягивается. Марка и сопротивление обмоток так же паспортные. И ещё вопрос. Часто горят катушки именно на одном кране. Причем имеют независимые кабельные линии и коммутацию. На семи других аналогичных кранах катушки спокойно работают. Краны питаются с отдельной подстанции, но троллеи общие.

[Михайлович]

Подскажите кто сталкивался. Двигатель SEW с тормозом постоянного тока.

Сами накладки тормозные в норме по высоте??? И ответная металлическая окружность с каким износом? Там если в общей сложности наберётся миллиметр износа, будут проблемы и с катушками и с регулировкой. Выше было дело я писал что катухи эти защищать желательно варисторами. (ОПН)

Возможно что и другие покупные тормозные катушки отличаются по внутренним параметрам, по качеству, сопротивлению и т.п.

[Rolanec]

Сами накладки тормозные в норме по высоте???

И ответная металлическая окружность с каким износом?

Вы имеете ввиду износ пластины что притягивает катушка и пластина в которую упирается для торможения? Опыта маловато и литературы толком никакой нет чтоб знать какие ключевые моменты соблюдать. Если это важно будем пробовать разбираться.



катухи эти защищать желательно варисторами.

Пробежался по диагонали. Их свойство нелинейно терять сопротивление при росте напряжения. То есть будет вышибать автомат если напряжение скакнет? Проблем с выпрямителями варистор не создаст? Штатные выпрямители у нас такие:



Возможно что и другие покупные тормозные катушки отличаются по внутренним параметрам, по качеству, сопротивлению и т.п.

Первый раз сгорела одна из двух катушек на ход каретки, а вторая катушка почему-то сильно грелась даже в простое. Подогрев по схеме предусмотрен, но не столь аномальный. Поменяли сгоревшую, но не знаю покупная или снята с вышедшего из строя другого двигателя. Не более чем через два месяца сгорела та что грелась, а ту что меняли через несколько часов следом. В эту среду сгорела катушка на подъем инструмента. Переставили с двигателя хода моста. И вот она не захотела работать на маленьком зазоре. Сравнивая катушки мы руководствуемся замером сопротивлений катушки и напрессованной маркировке на её корпусе. Однако качество может и отличаться мне об этом судить трудно.

[Михайлович]

По этому, мы и делаем измерения в начале эксплуатации, прописываем параметры (ток и сопротивление на распред-крышках. Потом есть с чем сравнить.

Я давненько наблюдаю, сравниваю схемотехнику и подход к всем видам катушек

Тормозных механизмов и контакторов. Чаще всего

Немцы, Французы стараются гасить ЭДС катушек RC фильтром либо Варистор залитый в эпоксидке. На некоторых Русских кранах паралельно катушками стоят(ОПН-213,223,233,273) На кранах Potain паралельно дисковому

Тормозу тоже стоит вариатор правильно подобранный.

Пока я самостоятельно не подобрал по параметру варисторы к дисковым тормозам

2ТЕ132, постоянно вылетали выпрямители из за разрядного импульса катушек.

Но пробивает не только диоды но и постепенно прошибается межвитковая изоляция катушек. Варисторы тоже не долговечны, их тоже надо переодически тестировать. А вот в простое как может катушка греться. У дисковых тормозов

Режим работы в основном кратковременный, ПВ25% ПВ40%. У тех катушек которые с режимом работы ПВ100% - втягивание очень замедленное и более слабое по силе. Это тоже важный момент, когда тормозной механизм правильно подобран по режиму "ПВ" (процент взаимодействия по времени работы)

[Rolanec]

По этому, мы и делаем измерения в начале эксплуатации, прописываем параметры (ток и сопротивление на распред-крышках.

А мы как-то доверяли паспортам катушек. Разность в сопротивлениях была в пределах погрешности. Причем SEW рекомендует замерять при 20 градусах цельсия. В сибири добрую часть года не такая температура. Возьму ваш опыт на заметку.

А вот в простое как может катушка греться.

Так, если я правильно понял схему:

Немцы, Французы стараются гасить ЭДС катушек RC фильтром либо Варистор залитый в эпоксидке.

Я думаю в выпрямителе должен быть RC, схема там явно не из одних диодов состоит. Я скалывал часть корпуса, жаль там всё залито и толком не рассмотреть. В любом случае варисторы нам вряд ли купят пока мы сами не докажем их эффективность.

Пока я самостоятельно не подобрал по параметру варисторы к дисковым тормозам

2ТЕ132, постоянно вылетали выпрямители из за разрядного импульса катушек.

У нас редко они вылетают. В основном когда коротыш на линии. Автомат срабатывает чаще.

[ЖЕКА]

Инструкция из инета

11354364.pdf

[Михайлович]

name='Rolanec'





Судя по изложенной схеме, там двух обмоточный тормоз, одна обмотка "форсирующая" -так наши техники её называют, а вторая удерживающая.

В блочке выпрямителя скорее всего смонтированна схема кратковременной подачи напряжения на форсирующую потом далее работает удерживающая, либо более слабый ток на обе обмотки. У нас в простом варианте для кратковременного запуска обмоток применяется позистор. Надо чётко знать какие напряжения и токи в пусковом и рабочем режиме работают именно на одном из многих вариантов тормозных систем. Я бы в таком случае связался с производителем и указал проблему по конкретному типу тормоза, для получения полной информации по эксплуатации и переодическому обслуживанию.



Р.S. Когда в нашей технике, если накрывается (коротит) позистор и ещё это

усугублено заблокированной защитой в таком случае сгорает пусковая обмотка.

[Rolanec]

двух обмоточный тормоз, одна обмотка "форсирующая" -так наши техники её называют, а вторая удерживающая.

Согласно имеющейся инструкции всё так и есть.



Я бы в таком случае связался с производителем и указал проблему по конкретному типу тормоза, для получения полной информации по эксплуатации и переодическому обслуживанию.

По сути у нас все тормоза одинаковые и питаются от одинаковых выпрямителей. Единственная разница в габаритах катушек и соответственно в усилиях которые они совершают. И горят они на одном кране, но на разных двигателях разных габаритов. Остальные семь кранов не имеют таких глобальных проблем. Это всё генерирует массу вопросов у начальства которое от электричества далеко. Видимо действительно нужно связываться с заводом изготовителем.

[Михайлович]

name='Rolanec'

А не таскает ли этот кран магнитную шайбу с блоком преобразователя на

220 вольт? Может частотники установлены без фильтров-дросселей? кабели от частотников к эл.двигателям экранированные?

[Rolanec]

А не таскает ли этот кран магнитную шайбу с блоком преобразователя на

220 вольт? Может частотники установлены без фильтров-дросселей? кабели от частотников к эл.двигателям экранированные?

Нет. Это специальный кран. Производство алюминия. Магнитить там нечего. На кране по меньшей мере 25 двигателей, но очень сомневаюсь что экранированы все кабели. Скорее всего только самые мощные. После частотников стоят кольца и выходящие силовые провода вокруг них обмотаны по пять витков, но это где помню навскидку. Возможно где-то не пять, а где-то нет вообще. Наверно это дроссели. До частотников дросселей в основном нет. Но на одну линию с двигателем 30кВт(плюс еще мелочевка параллельно) есть два дросселя соединенных последовательно. А как экраны и дросселя повлияют на катушки? Или вы из любопытства спрашиваете?

[Михайлович]

Да вот случай один интересный был.

Стоял преобразователь тиристорный без каких либо помехо-подавлений

для магнитной шайбы, и из этого же шкафа от куда был запитан преобразователь

-шло и питание на схему грузового двигателя. Двигатели там горели с стабильным постоянством. Пока не поменяли сие чудо по раскидыванию в силовую линию чудовищных импульсных помех.

Сейчас у нас в силовой электротехнике, почти повсеместно, с внедрением частотников и другой подобной новизны, мало кто понимает все тонкости и симптомы отражения пульсаций на преобразователях и как следствие, обратные выбросы из катушек тормозов, электродвигателей. Все должно изучаться дотошно и досконально. Проводить беседы и обучения в бригадах электро монтажников.



Особенно До частотников устанавливаются дроссели что бы к ним помехи не прилетели и так же от частотников в линию защита идёт. С инструкциями преобразователей есть пункты по помехо защите и фильтрации. Там и дроссели и блоки конденсаторов по параметрам расписанные. Многие просто в экономических целях слегка обходят эти пункты, но эта экономика иногда выходит боком, внушительными расходами на устранение последствий.

[Rolanec]

О помехах в сеть и проблемах от них приходилось слышать неоднократно, однако это вряд ли тот случай. Остальные семь кранов идентичны этому на 95% и не имеют проблем с тормозами. Это будет главным аргументом начальства. Если допустить всё же что дело в помехах то как их регистрировать чтоб обосновать реконструкцию? Осциллографом? Хорошие приборы стоят как автомобиль. Плюс понадобится внятная литература о влиянии помех и возможность доказать что это ТЕ помехи что вредны. С обучением тоже беда. Работодатель то ли не разбирается в выборе преподавателей то ли элементарно выбирает самых дешевых и знаний получается с гулькин нос.

[Михайлович]

О помехах в сеть

Это не просто так "так легкие помехи". здесь стабильные выбросы соразмерны мощностям действующих электроустановок.

[CAD]

Здравствуйте,куда можно отправить деньги для помощи сайту?

[Михайлович]

Здравствуйте,куда можно отправить деньги для помощи сайту?

Это вопрос к Rojan https//vk.com/club74123318

[Rojan]

Здравствуйте,куда можно отправить деньги для помощи сайту?

Это вопрос к Rojan https//vk.com/club74123318

немного не так, вопросы здесь решает bob3R

[Трынк]

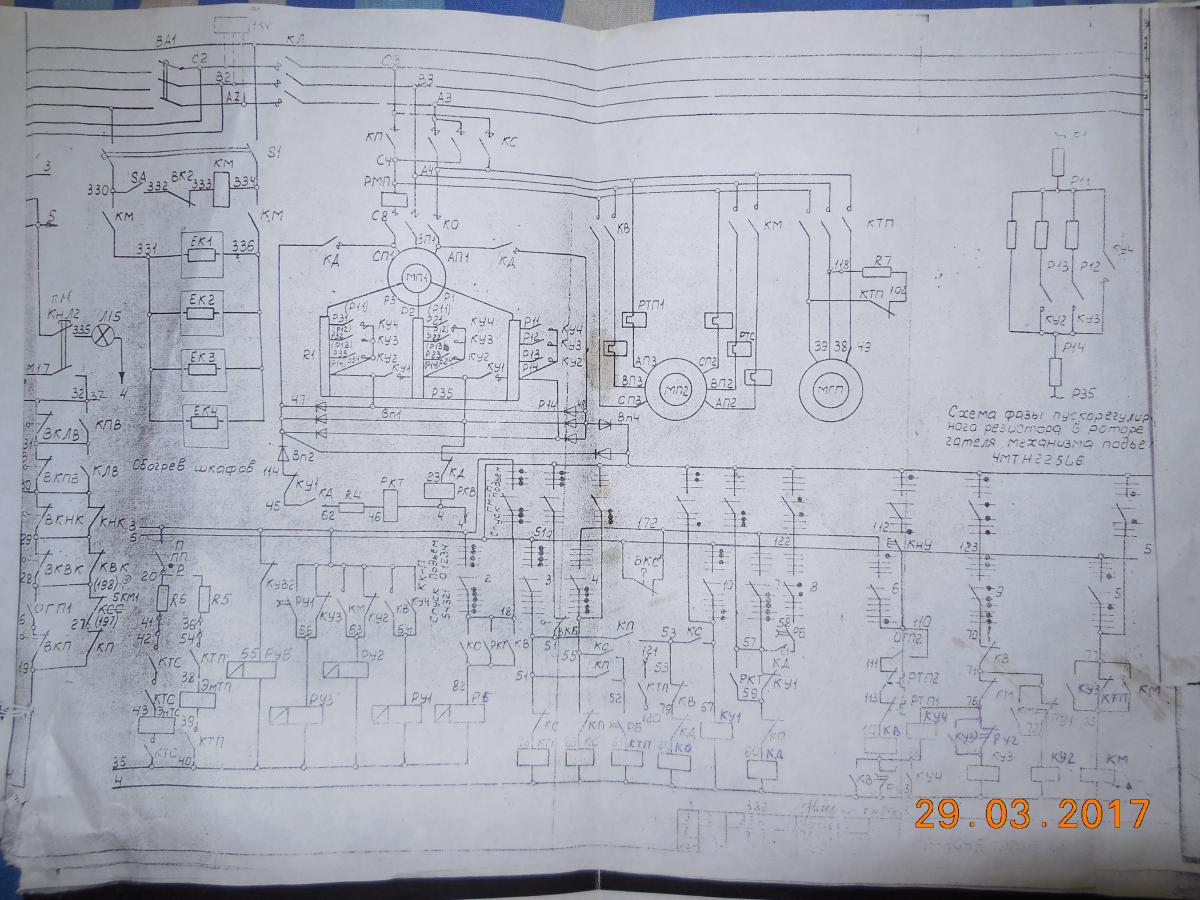

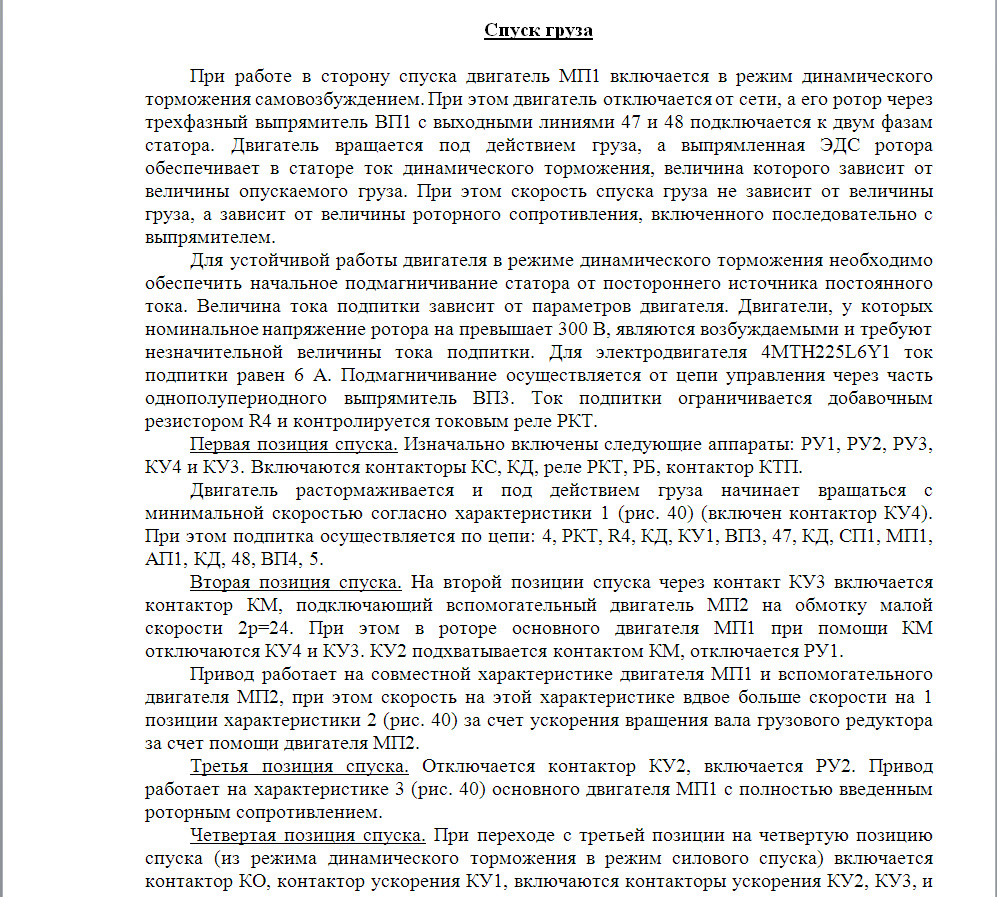

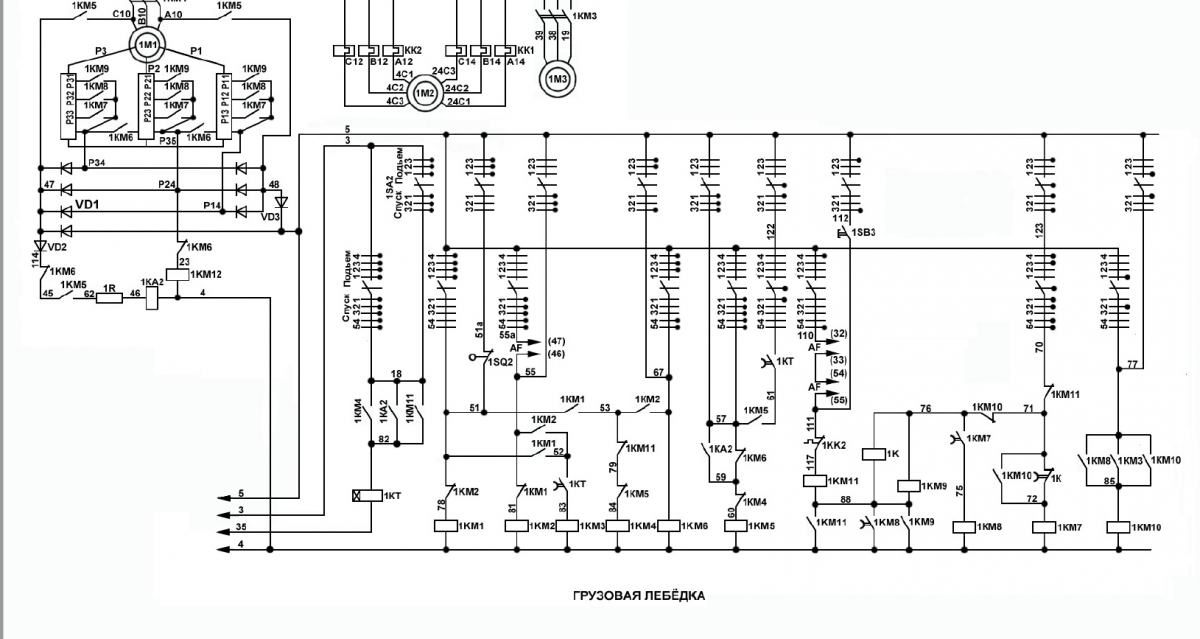

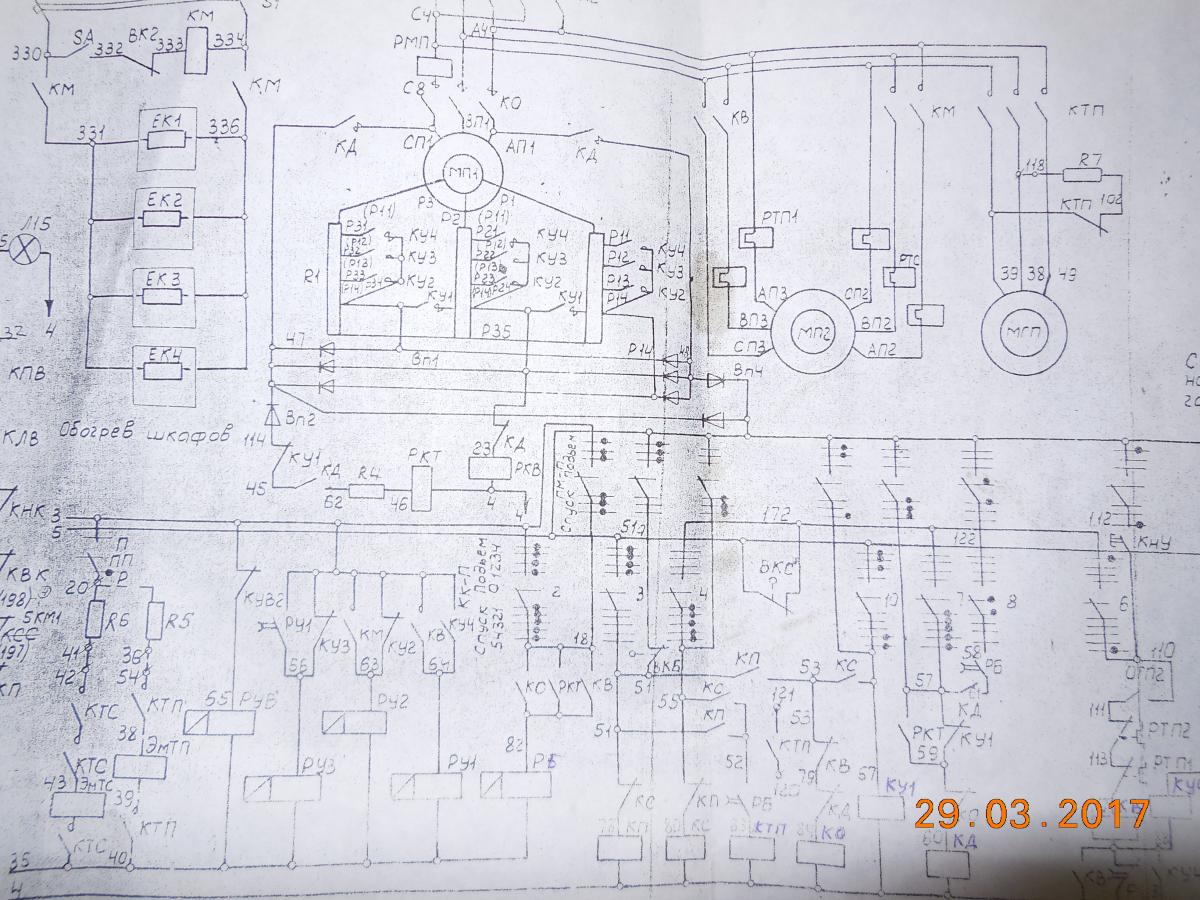

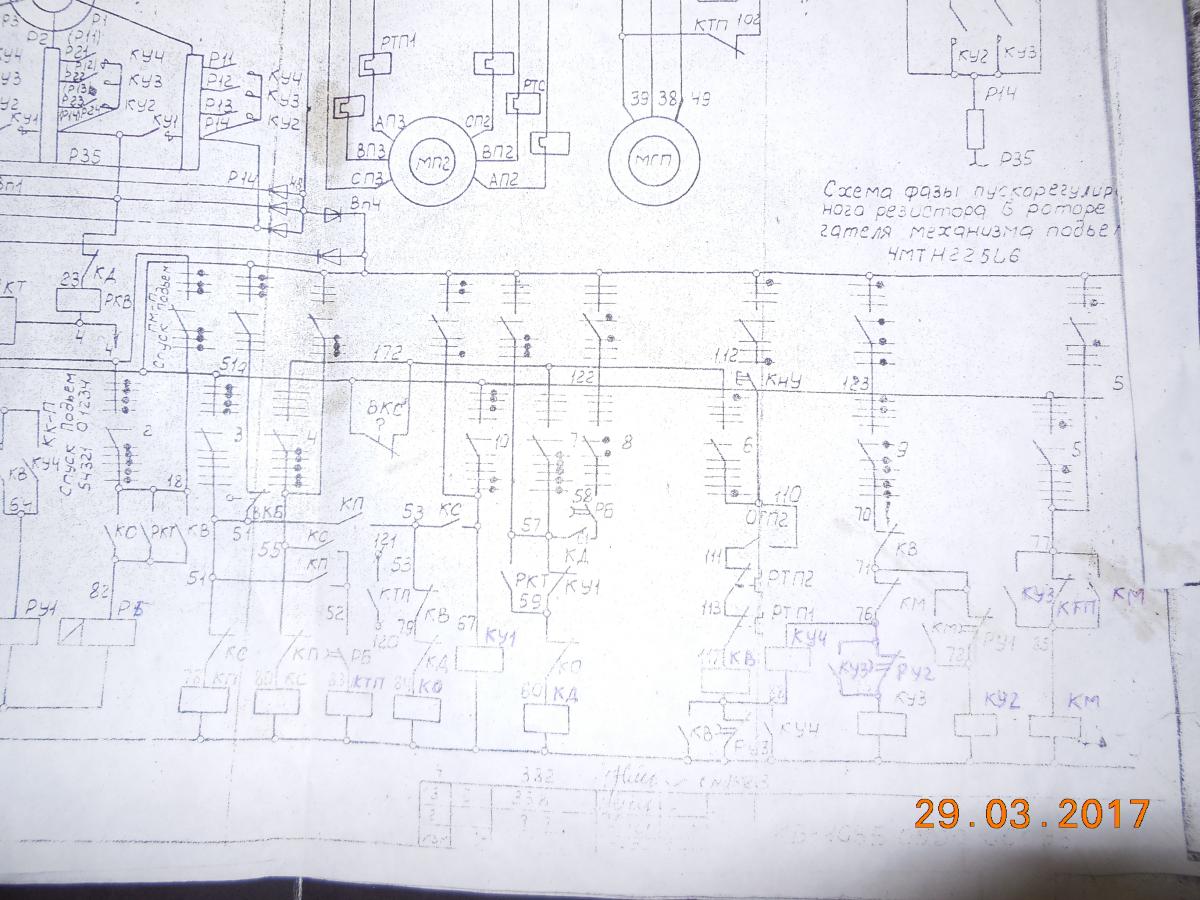

https://dropmefiles.com/jkwkE

День добрый

Занимаюсь переделкой портового крана КПП-16/20 "Кировец"

Вопрос про цепь блокировок Р0, может кто сталкивался

Зачем 1Р0 при отключении коммутирует командоконтроллер 1SA-3 на нулевой провод через резистор 1R13?

Ведь проще просто переключить цепь блокировки при помощи 1ПУ с 1РО напрямую на 1КТ

или я что-то недопонимаю?



как сюда залить файлы или картинки? У меня можно только ссылки вставлять
