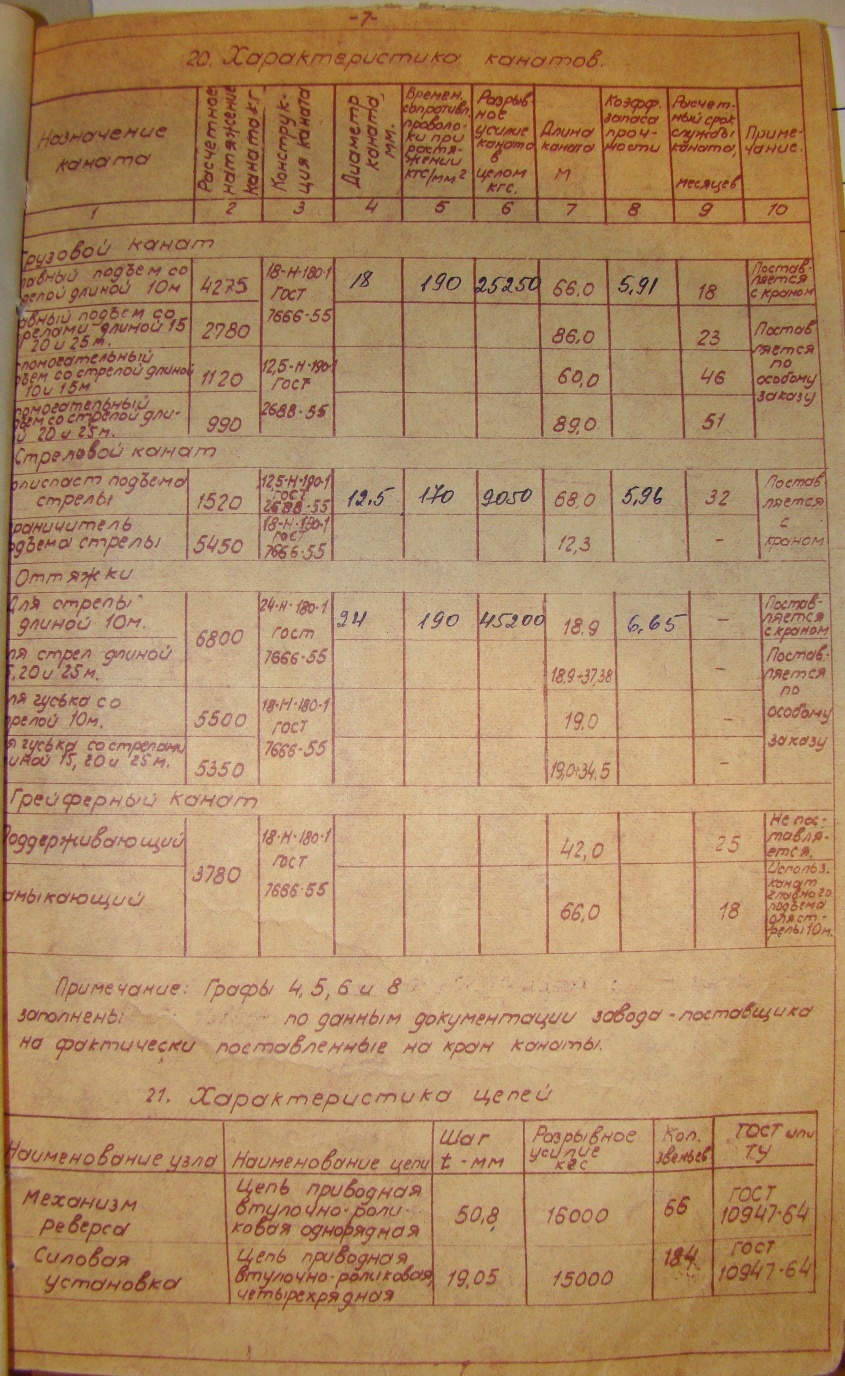

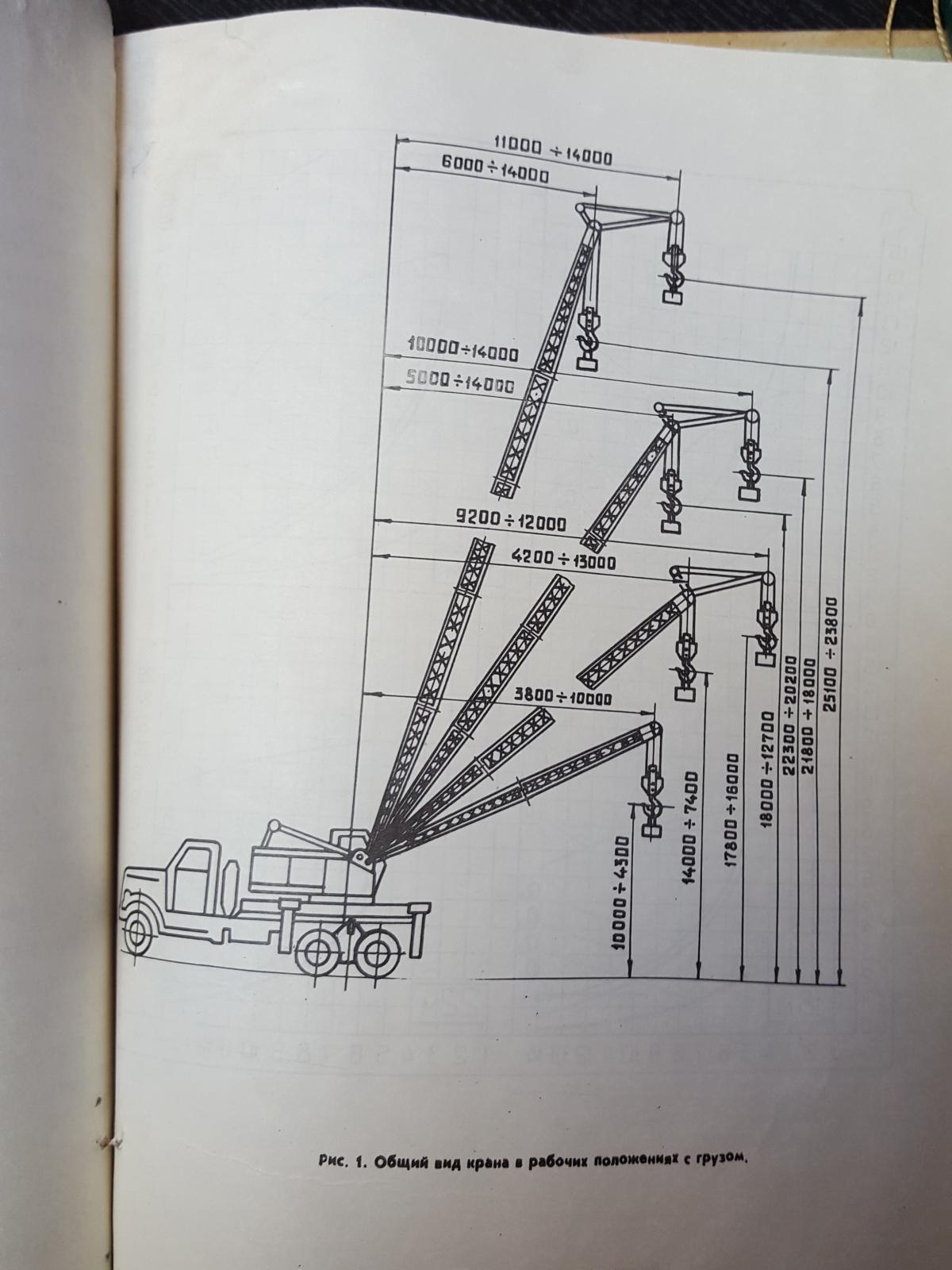

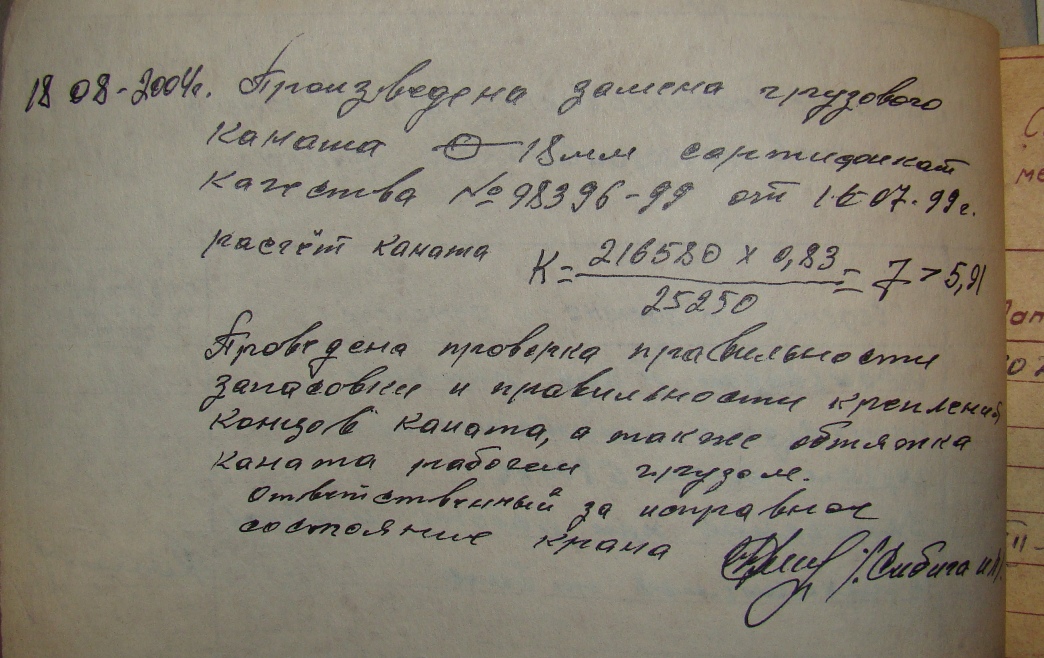

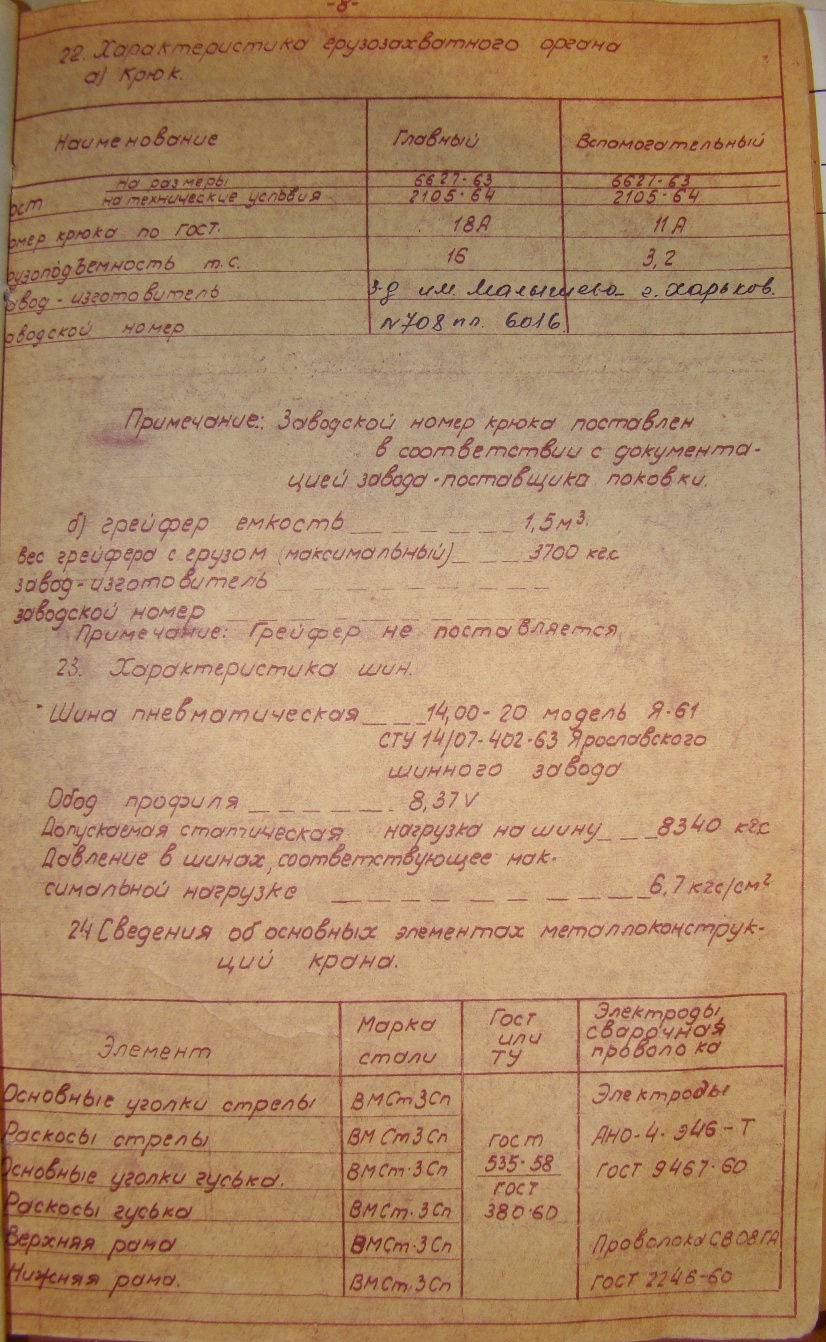

Электрические схемы строительных кранов

[Rojan]

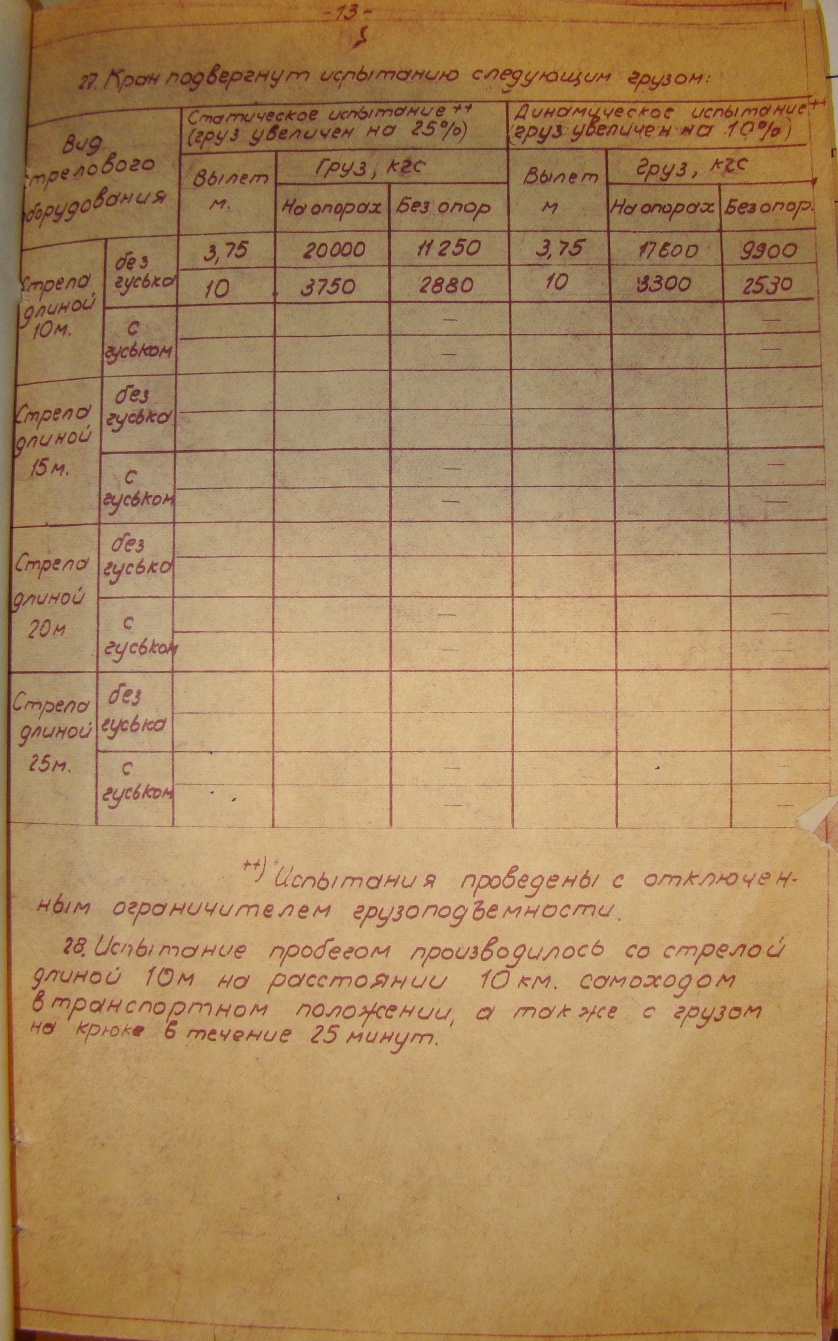

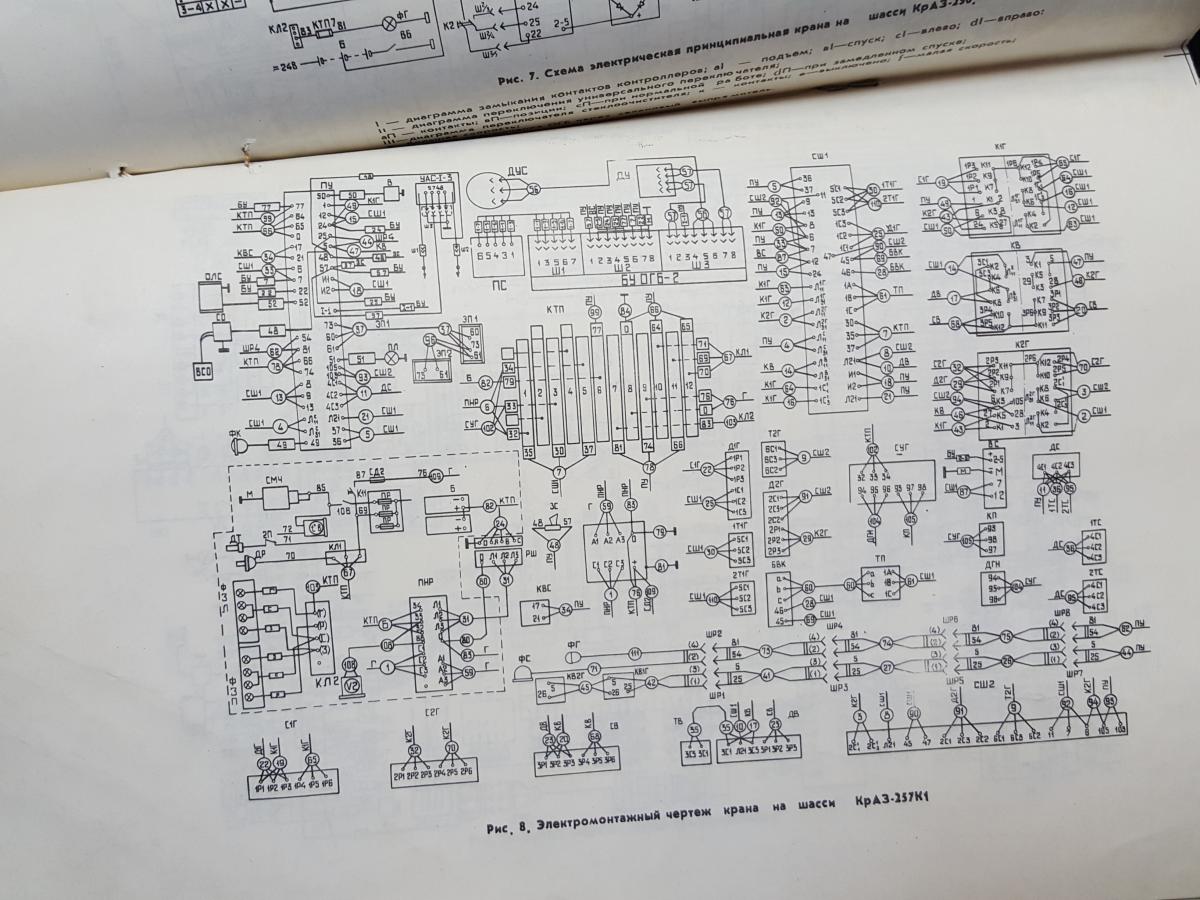

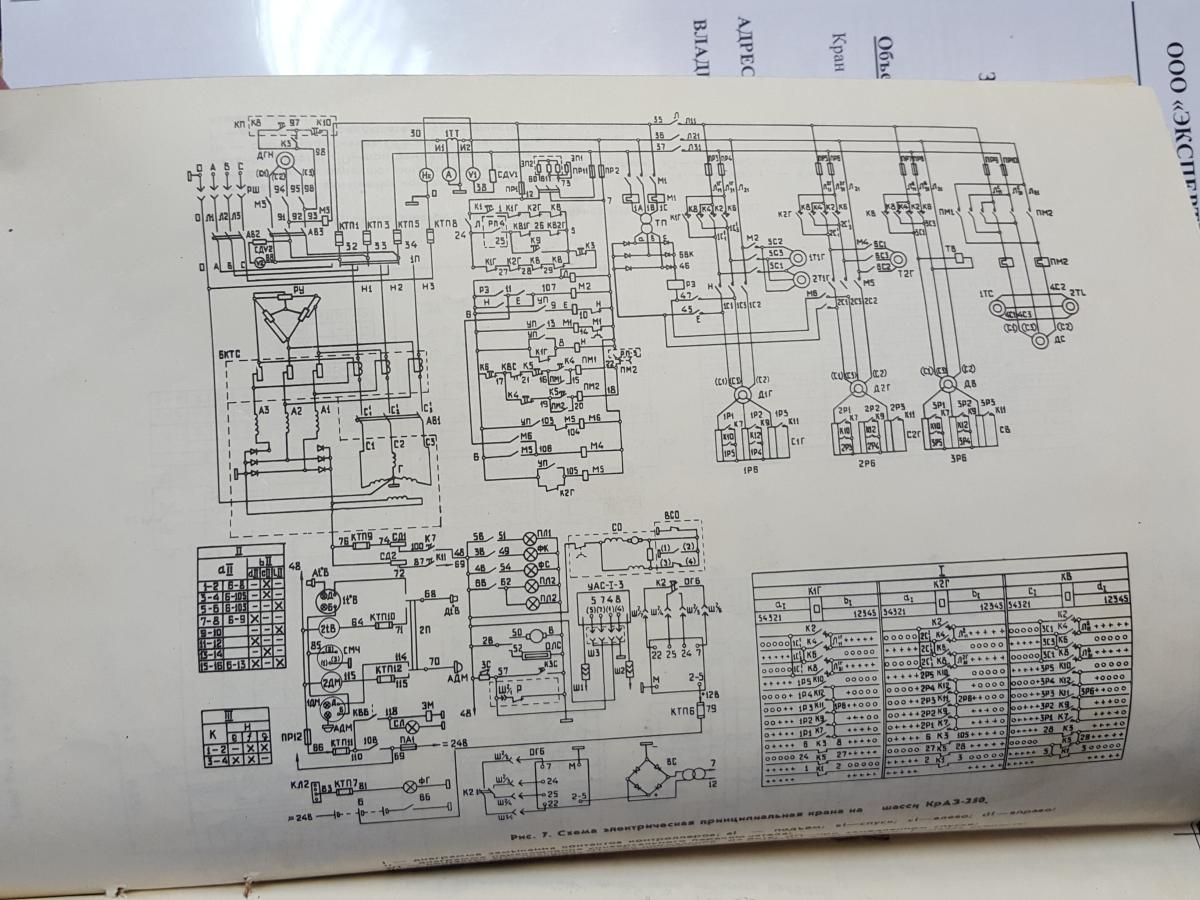

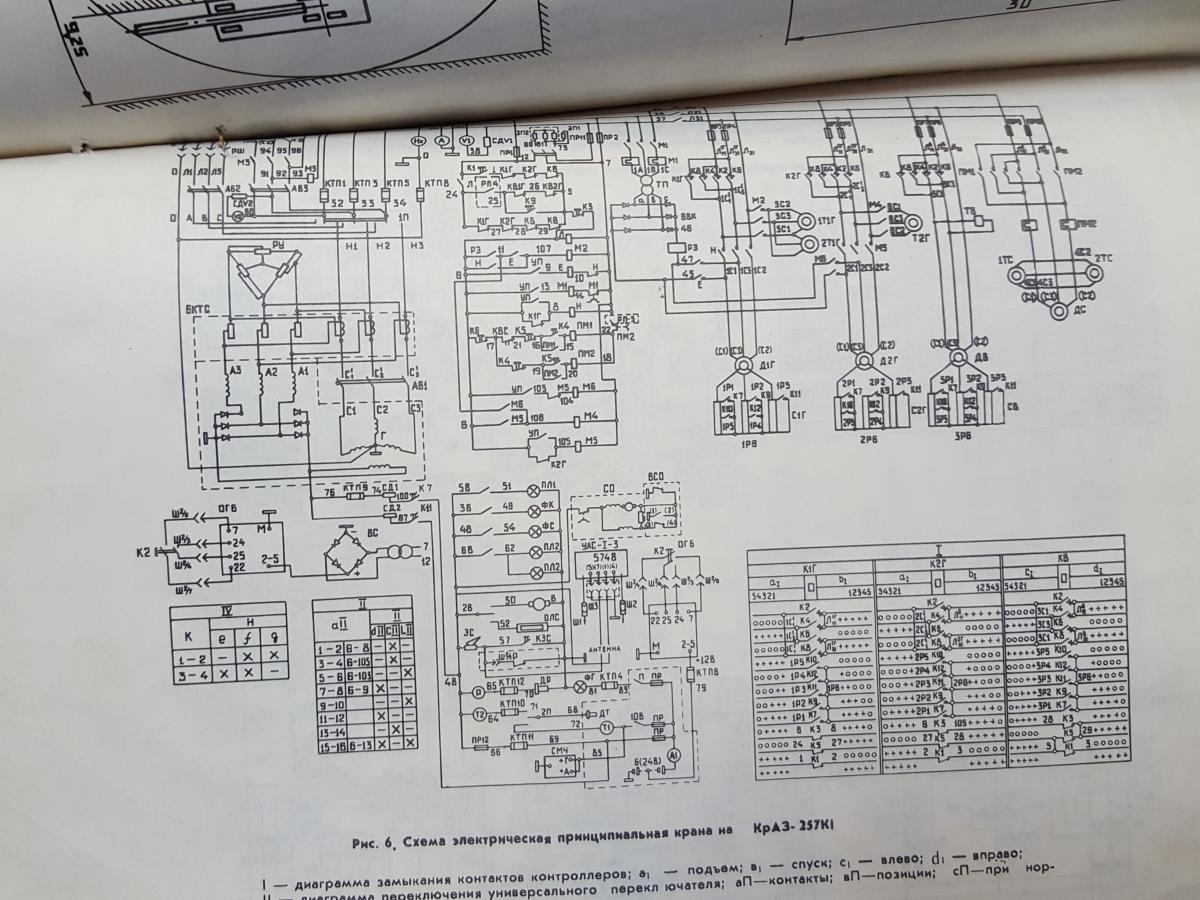

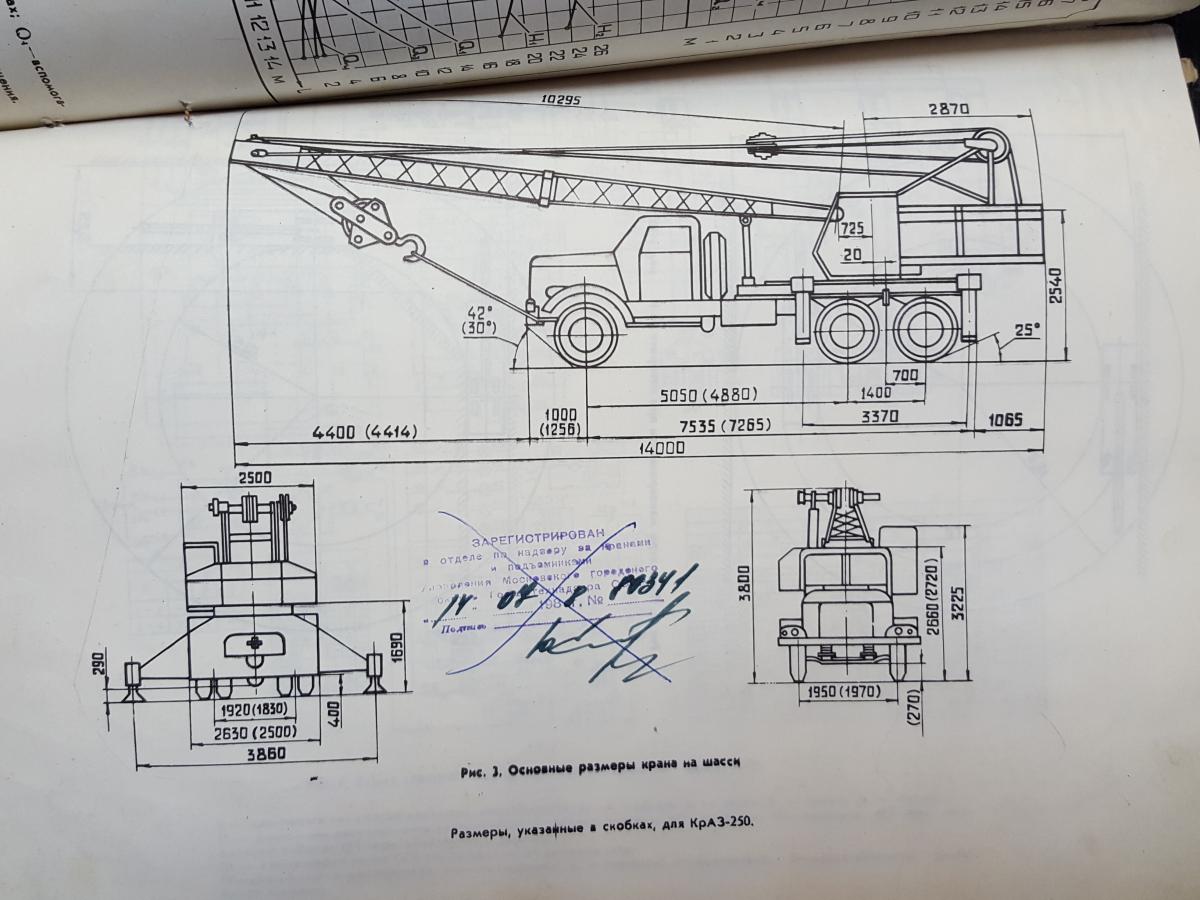

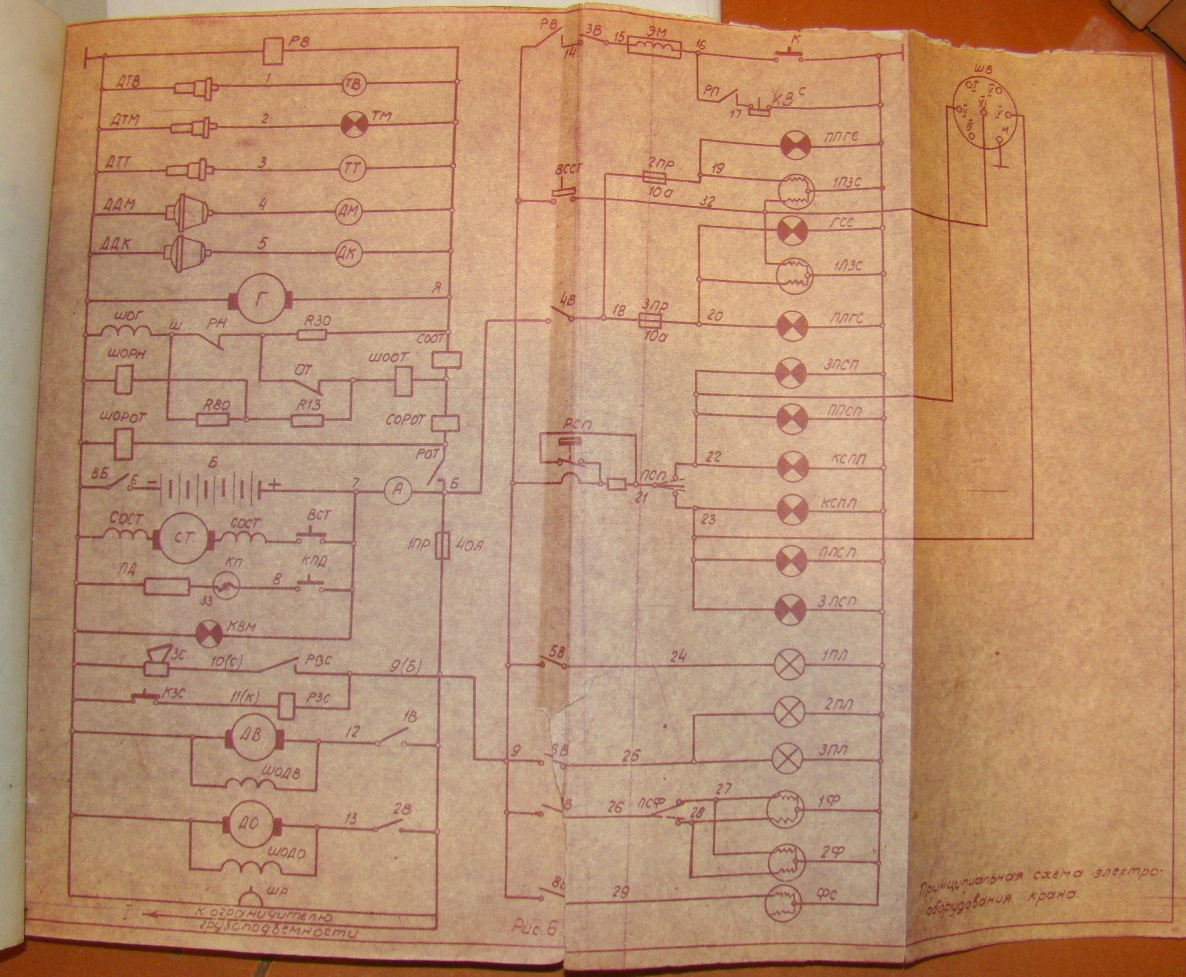

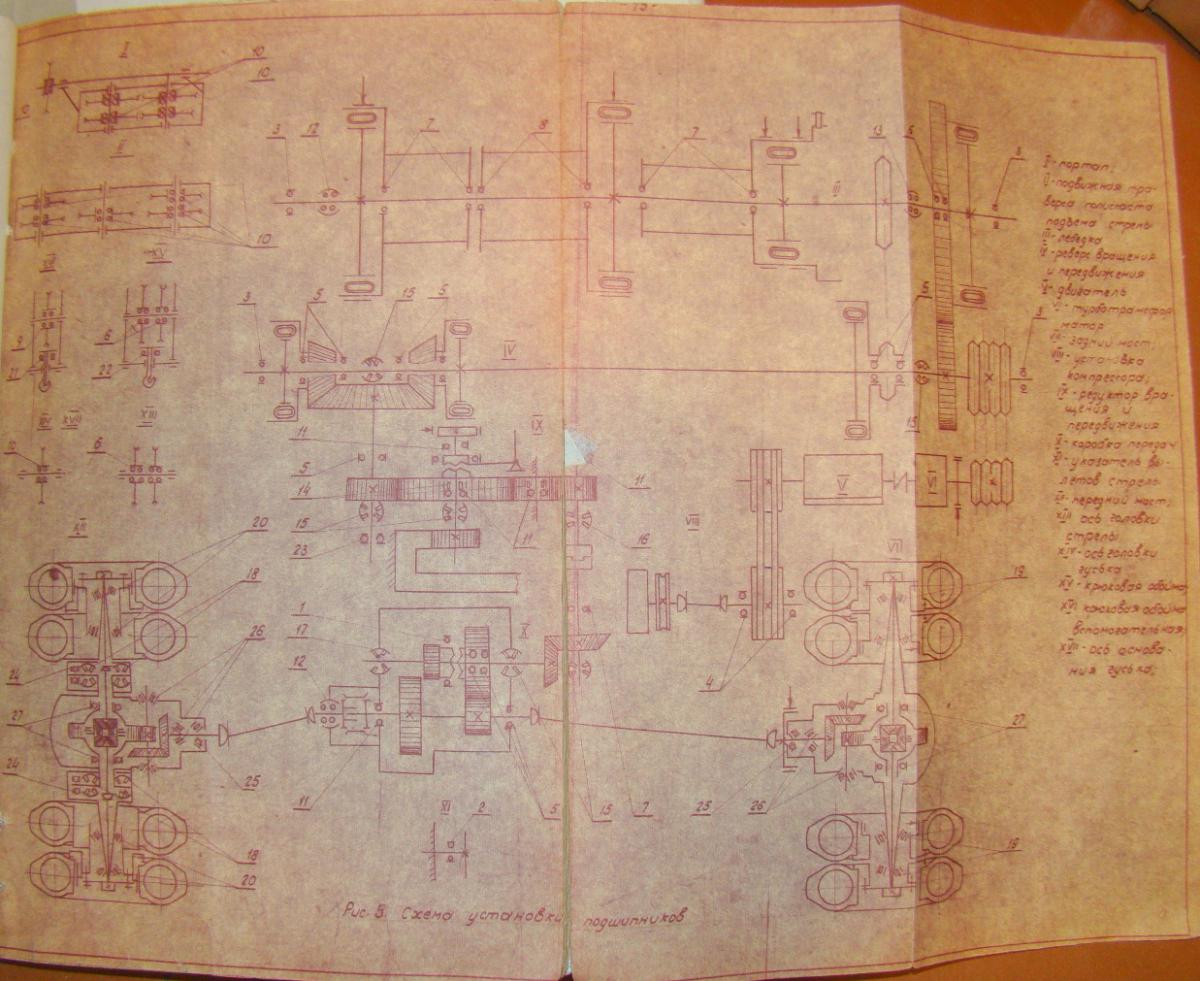

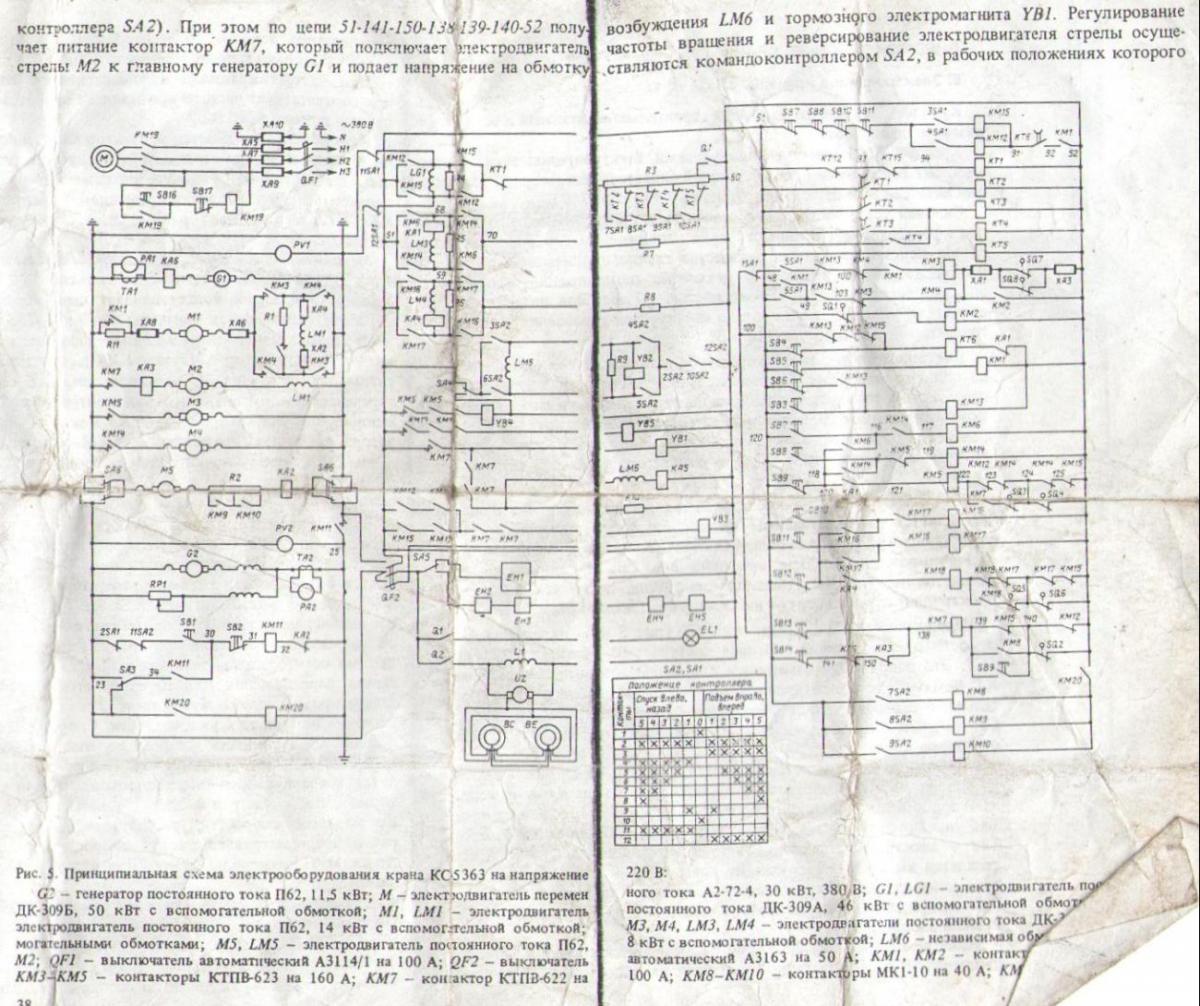

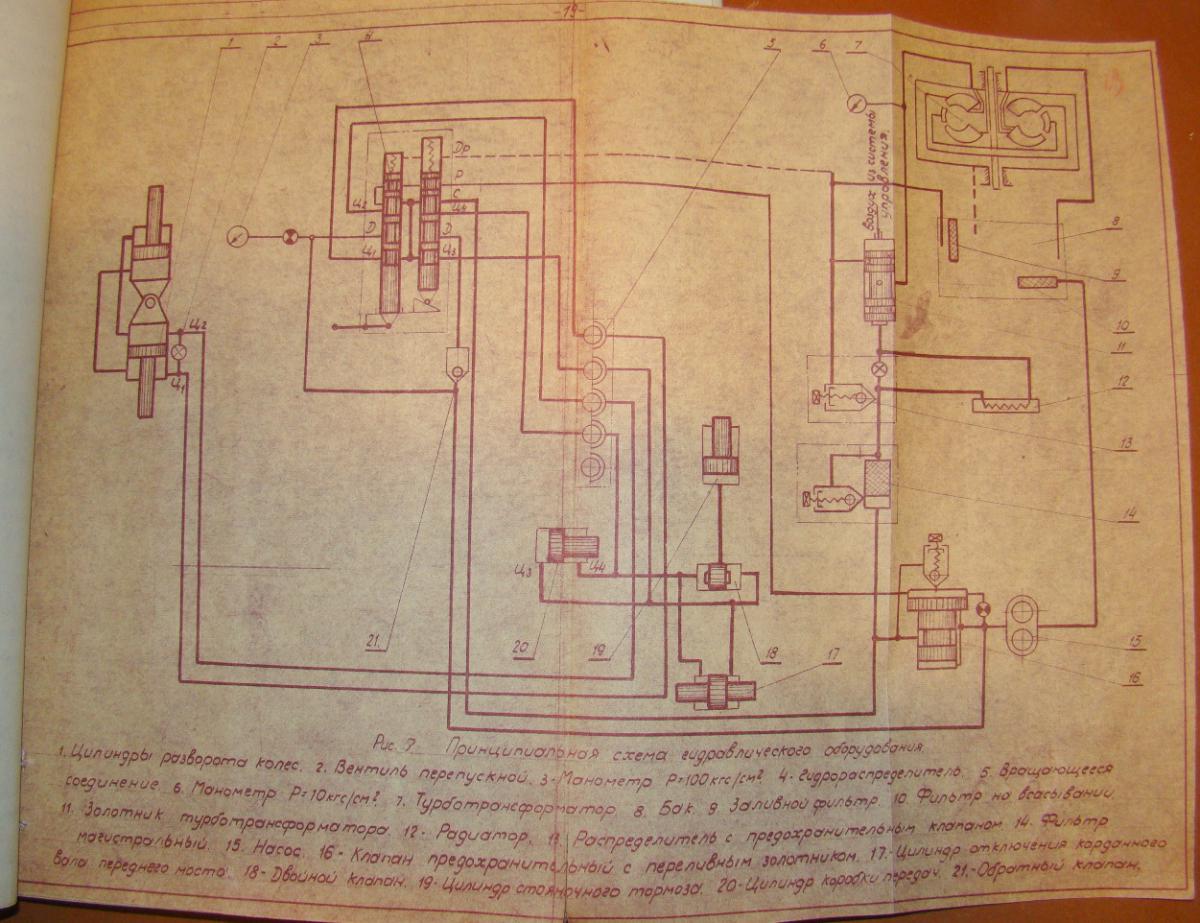

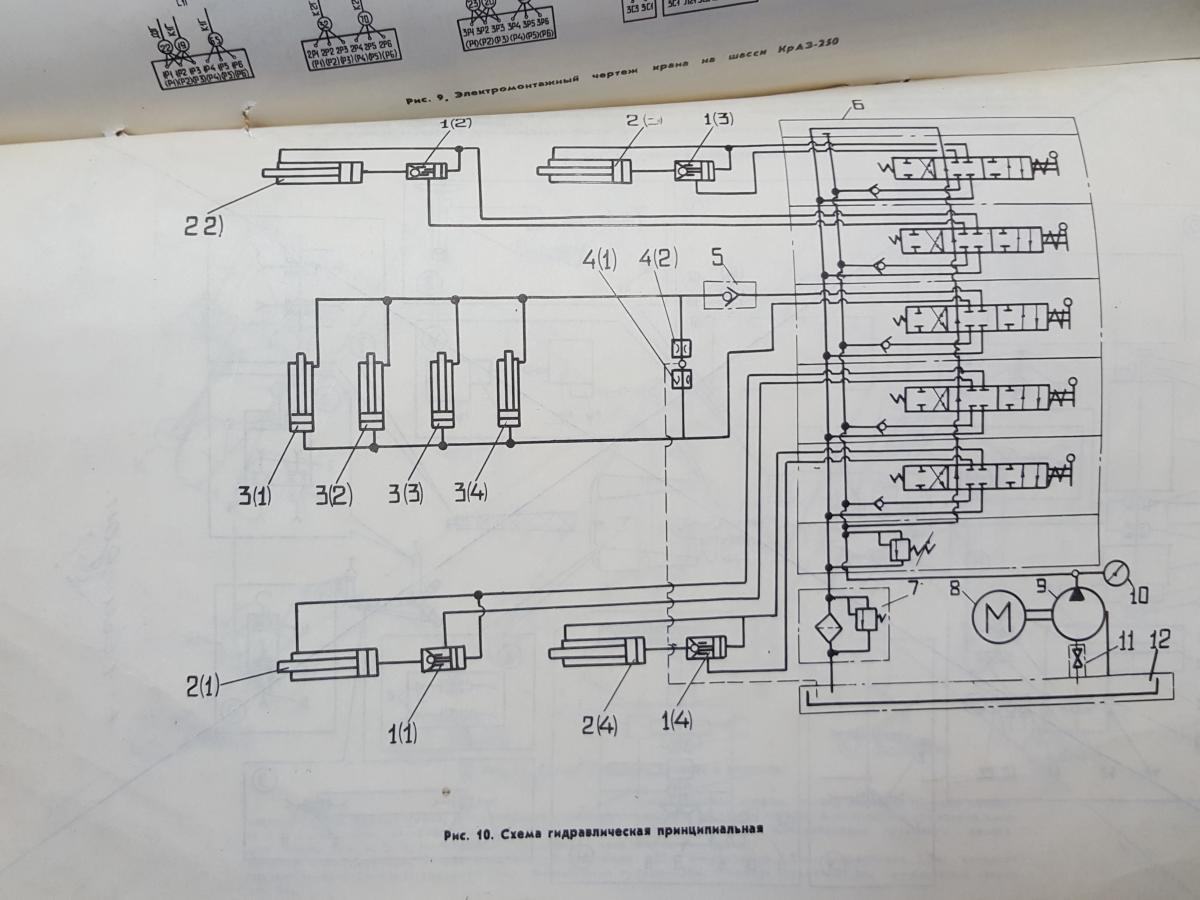

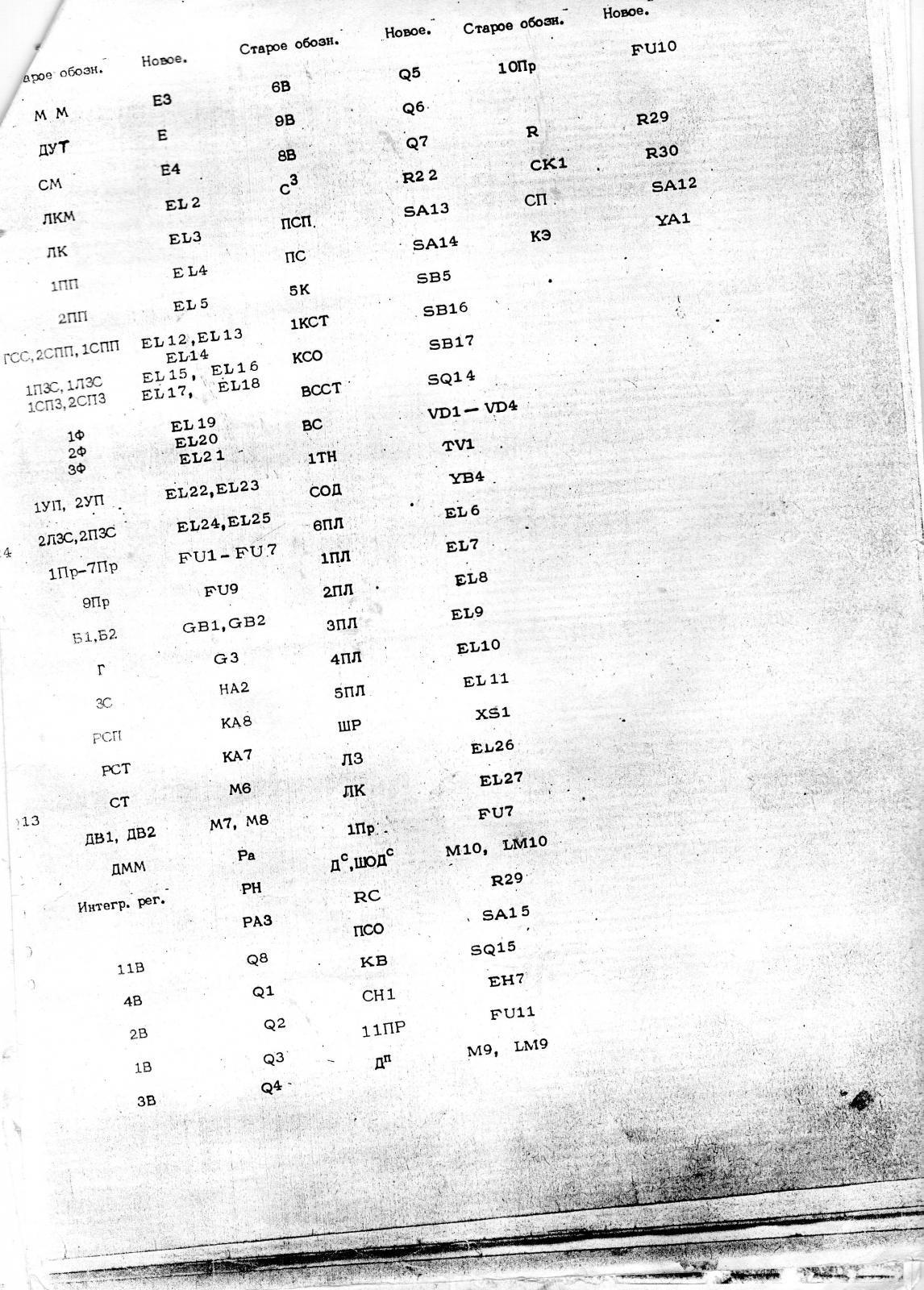

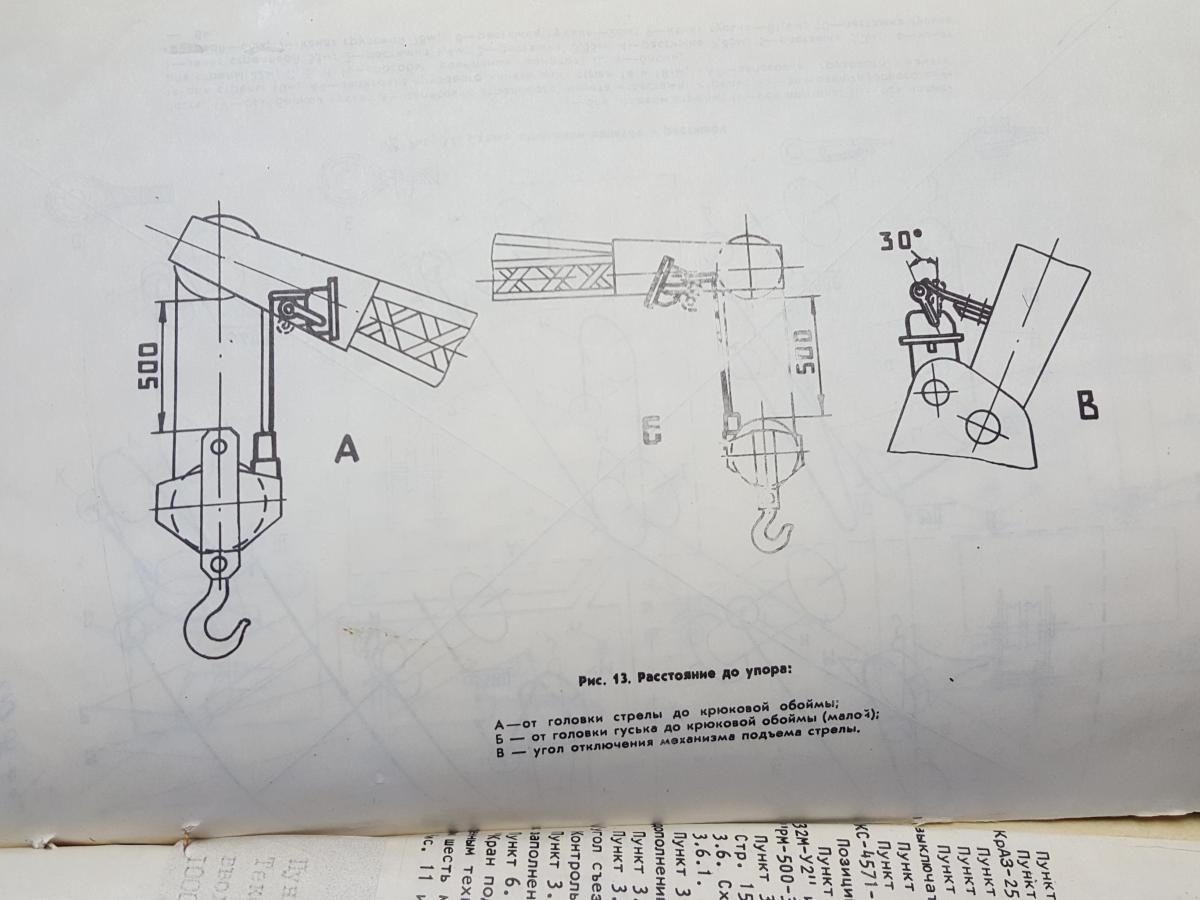

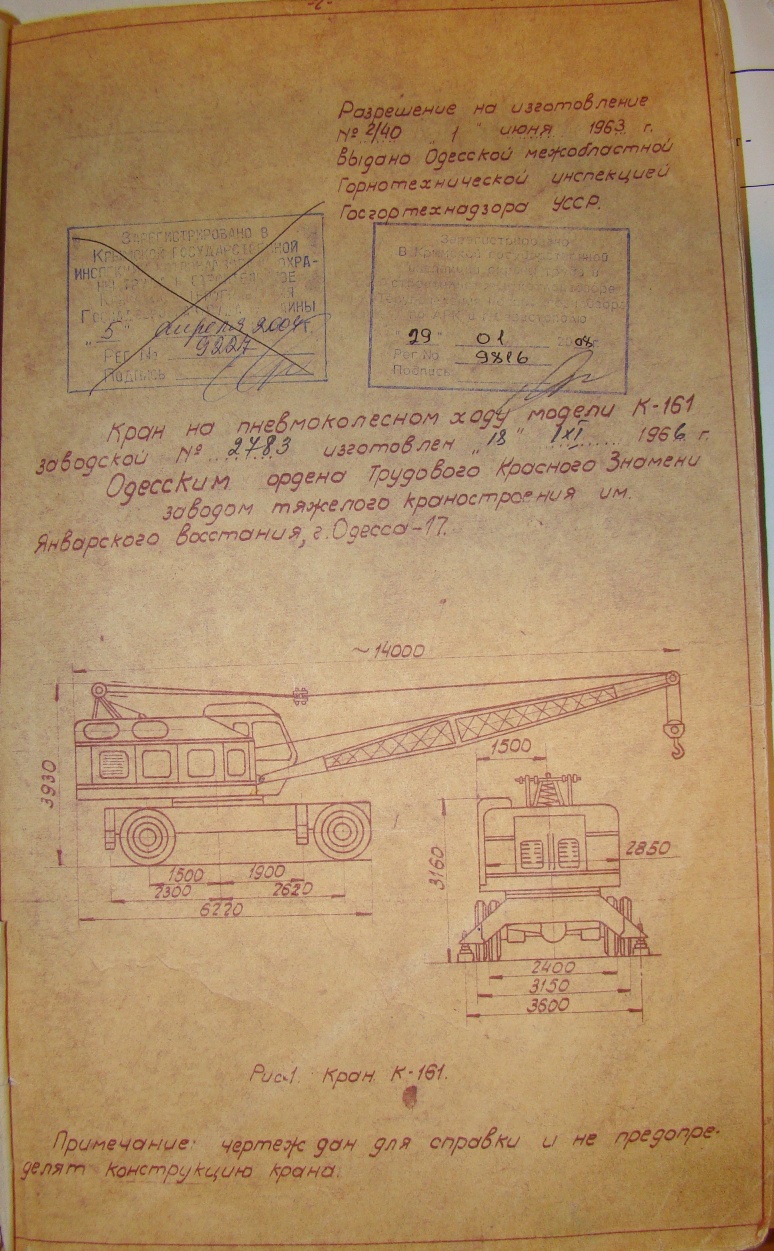

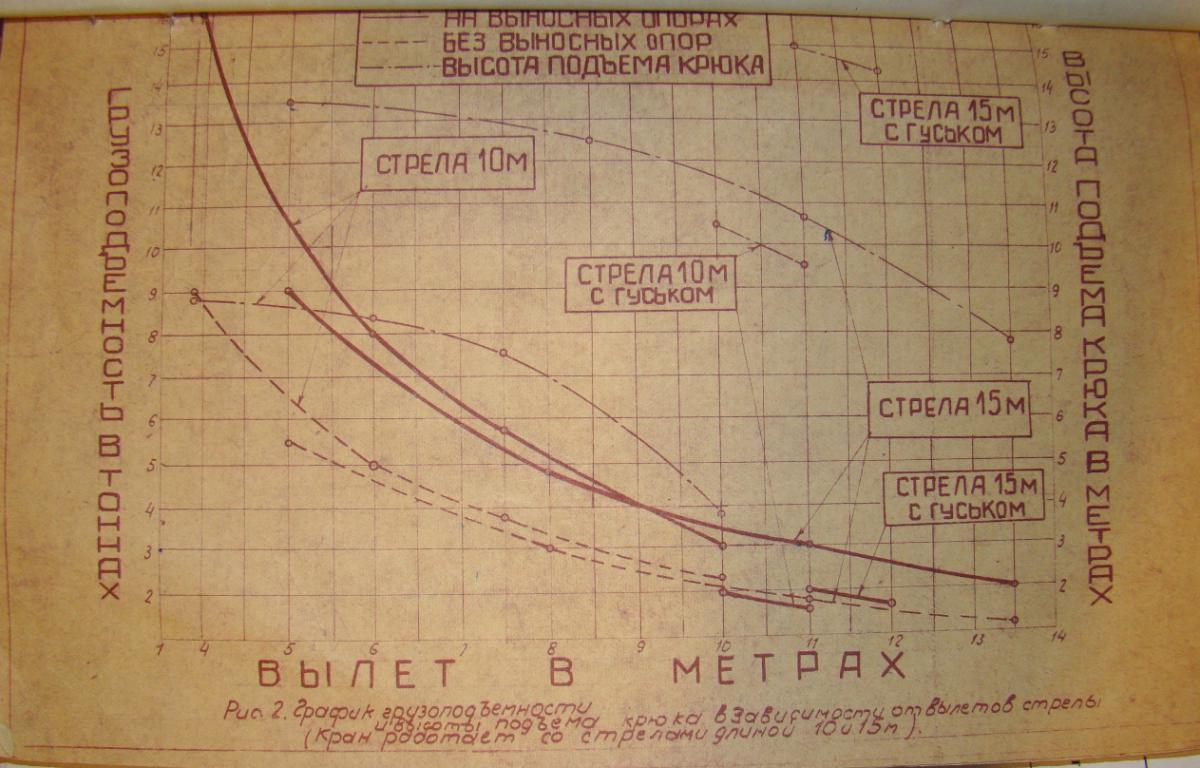

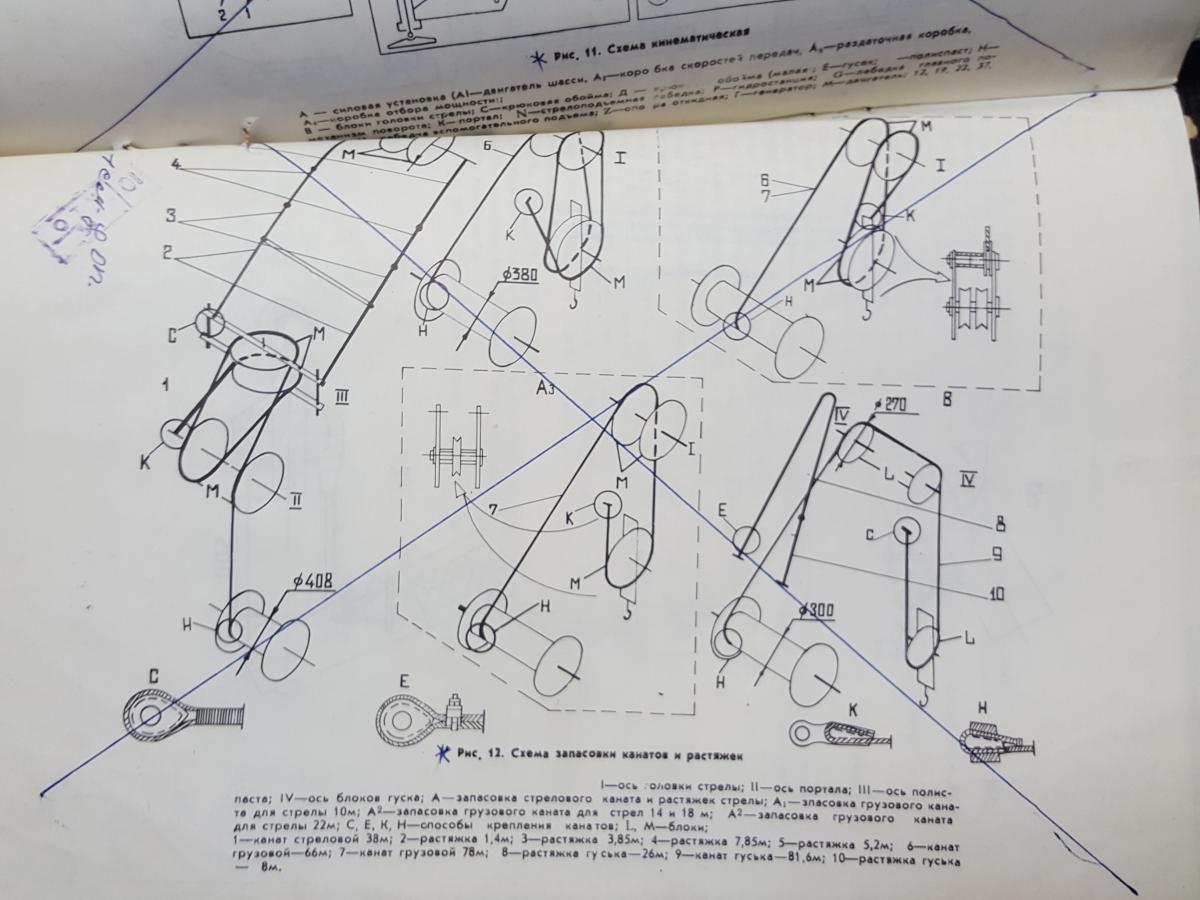

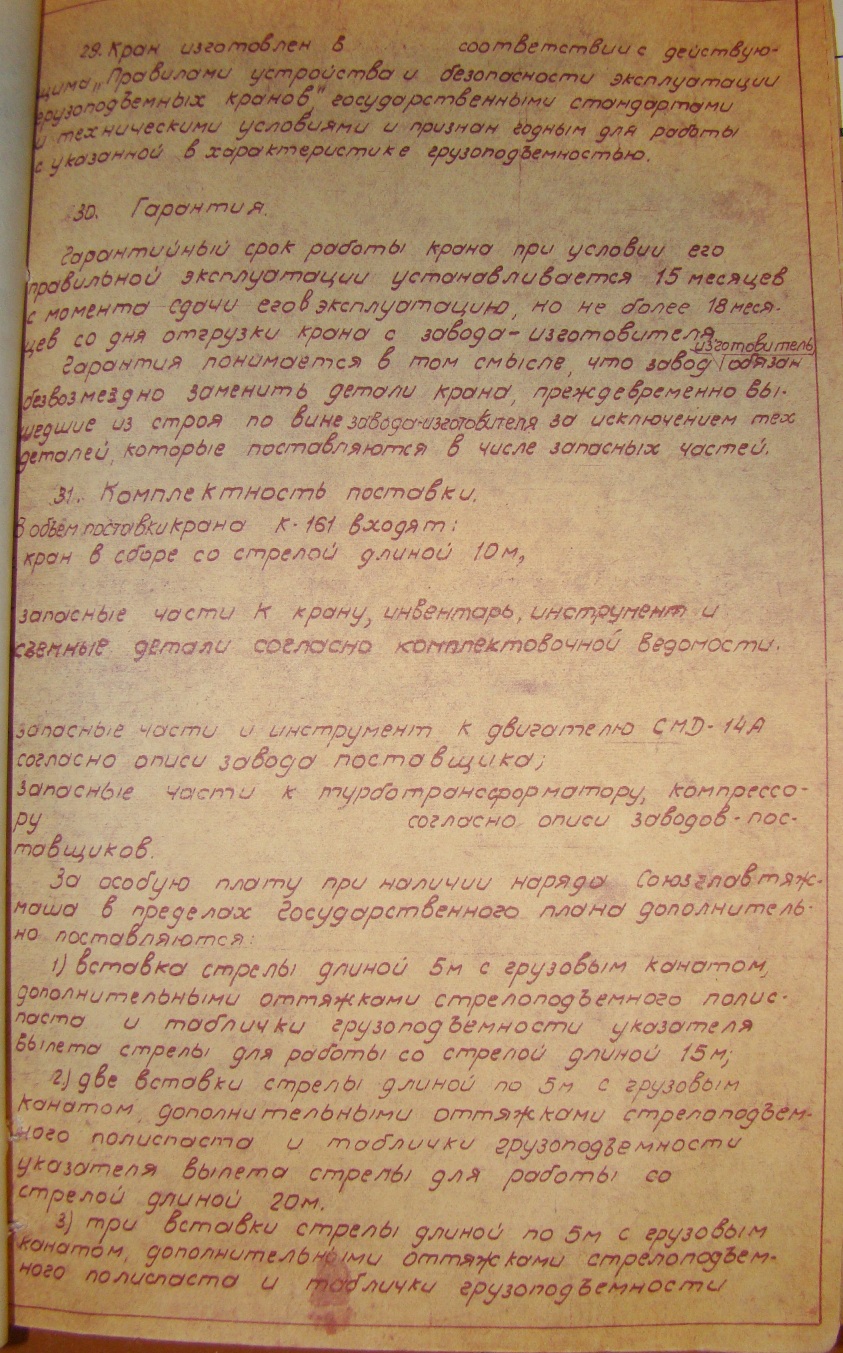

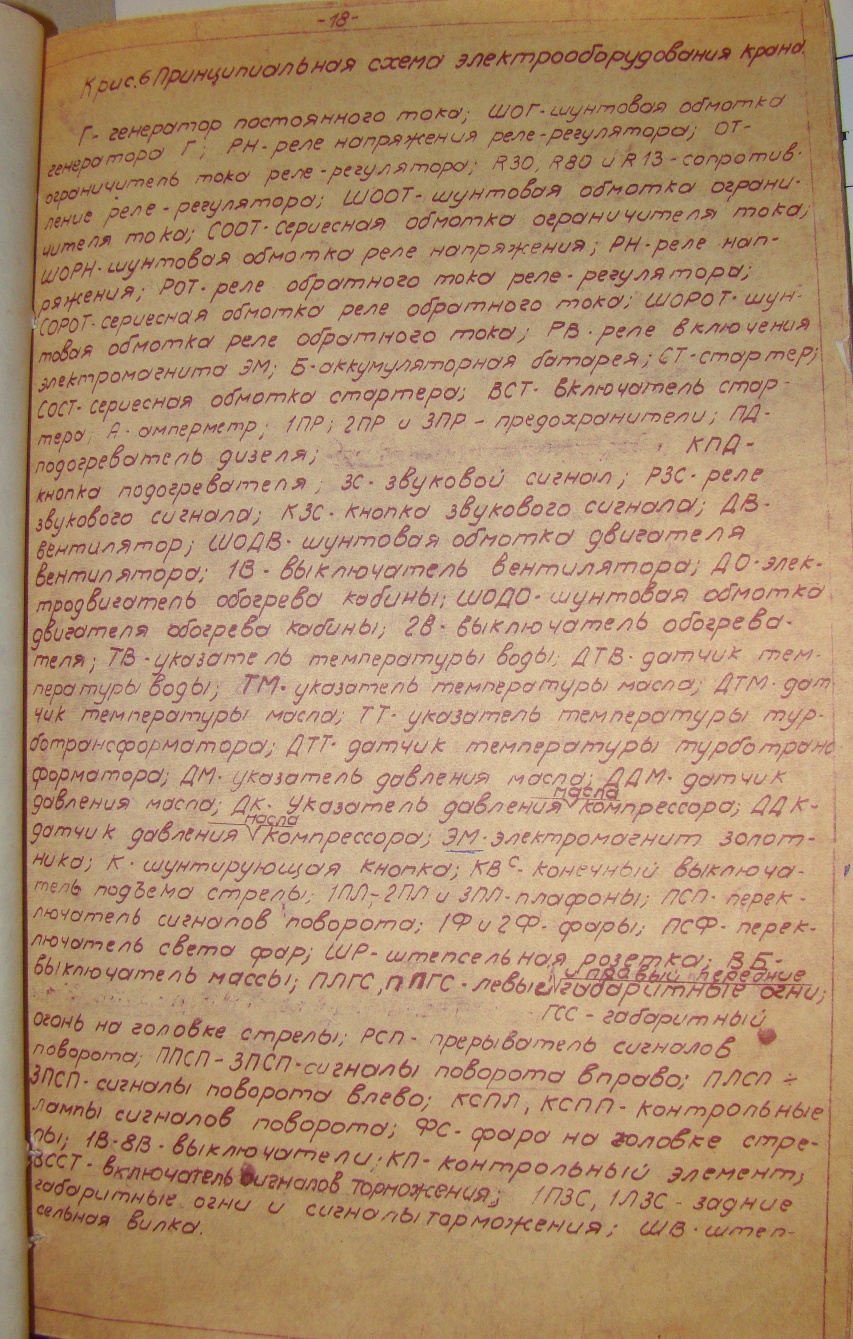

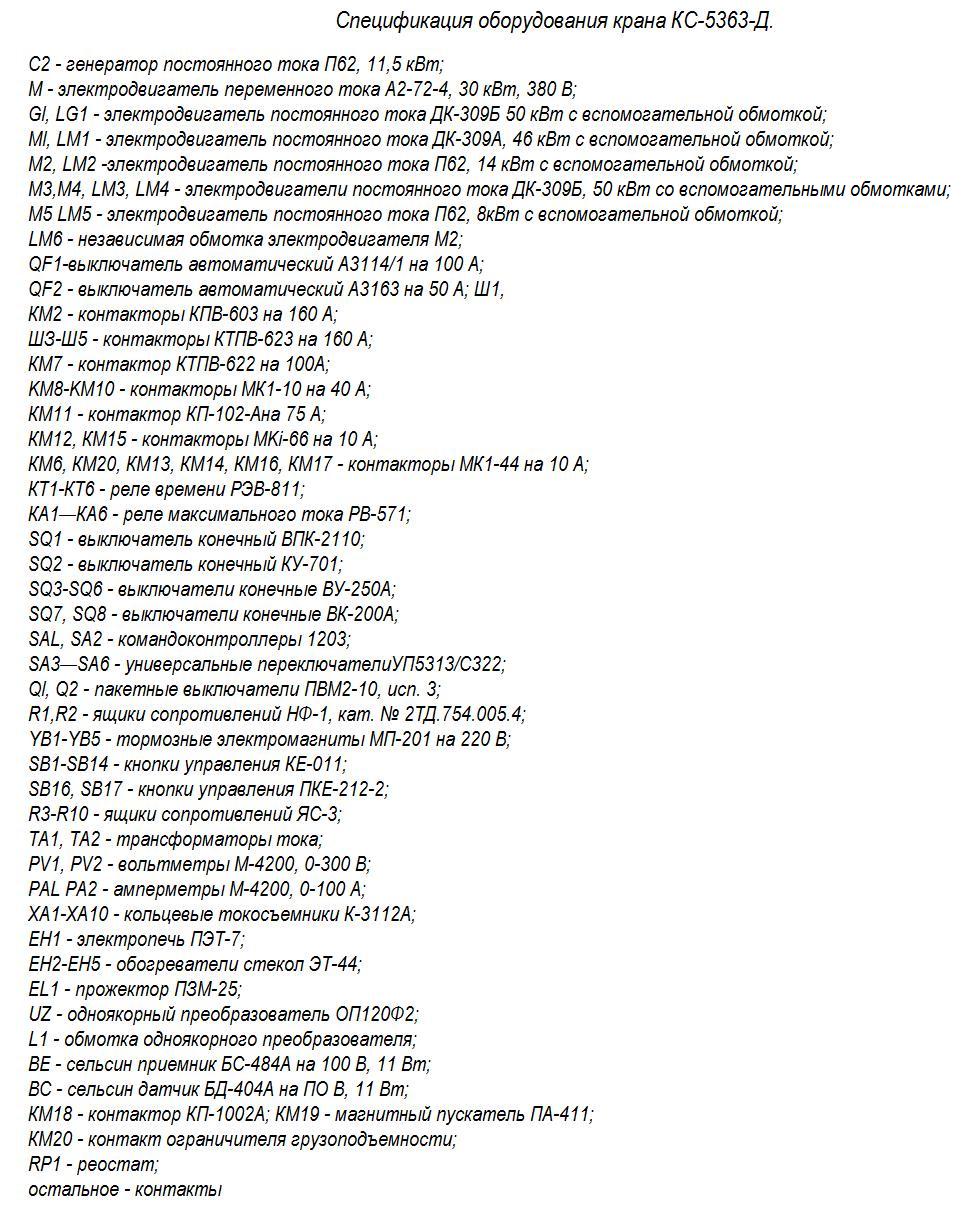

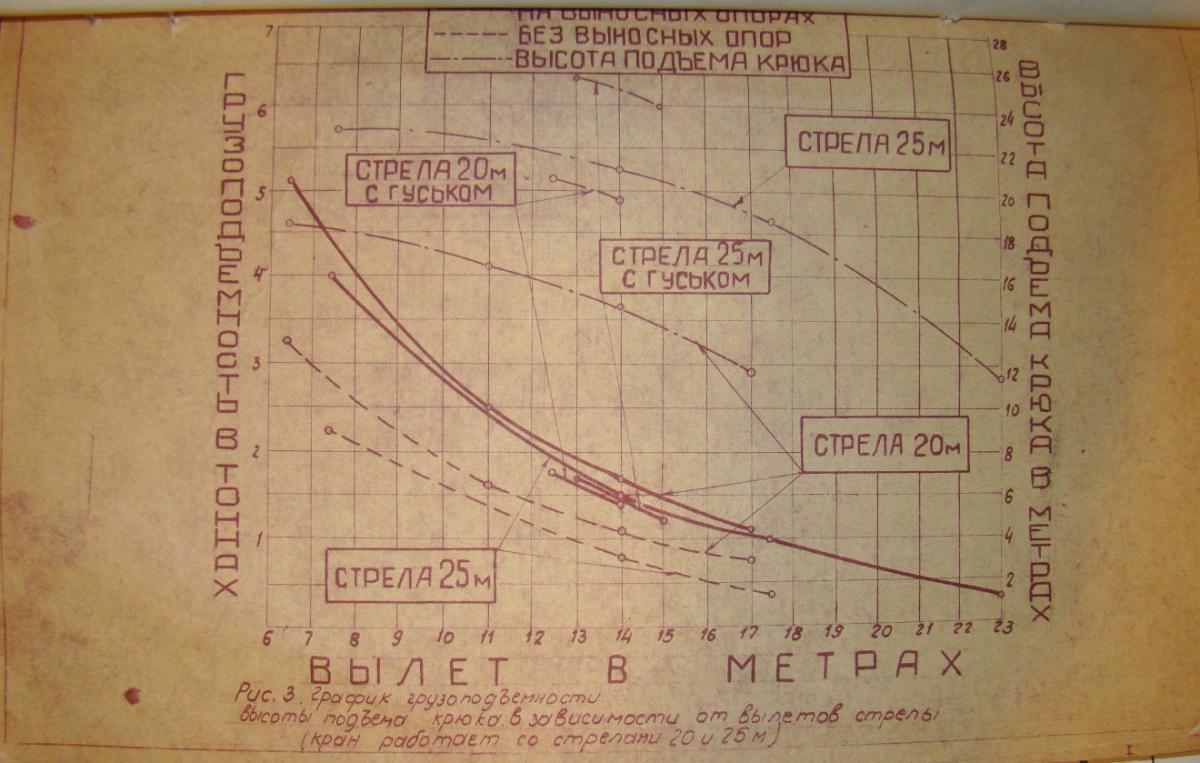

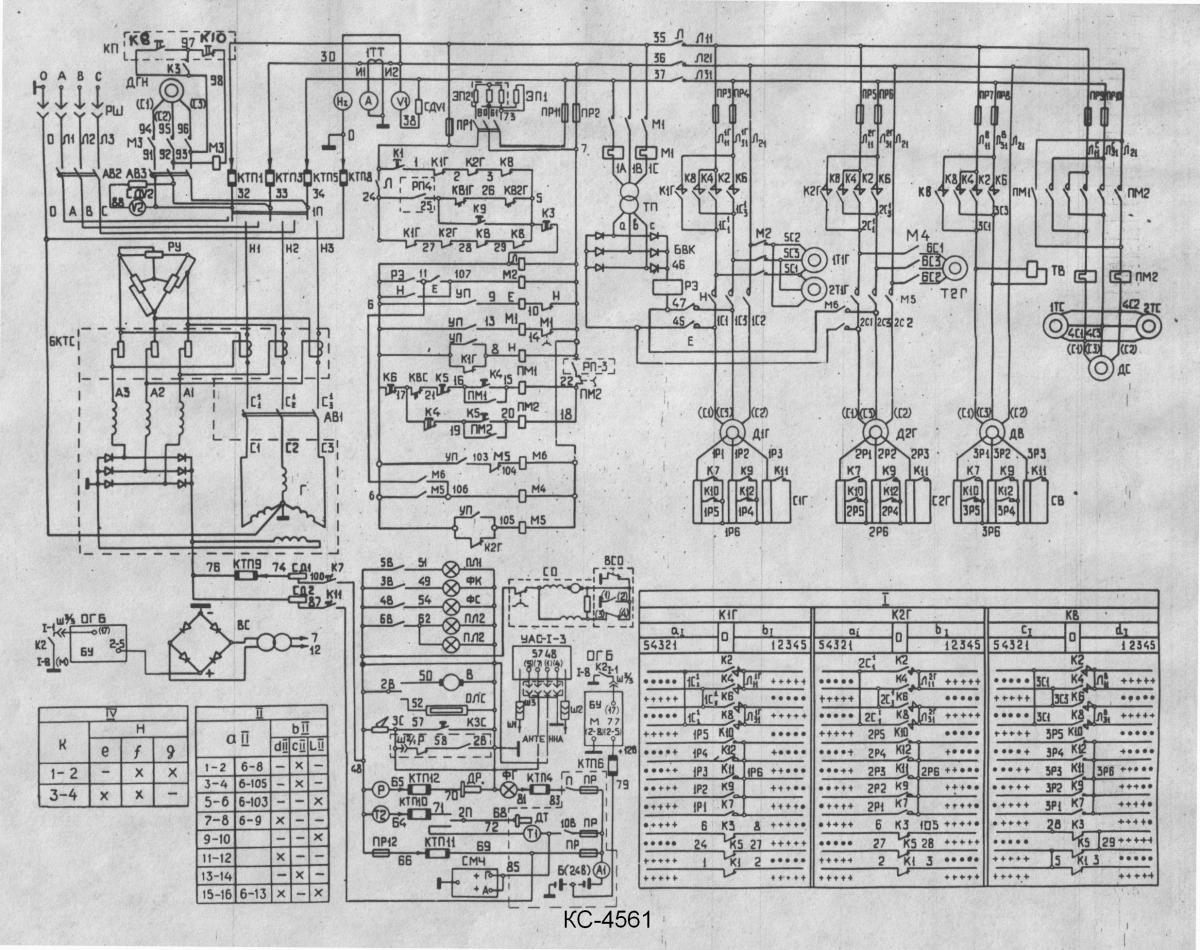

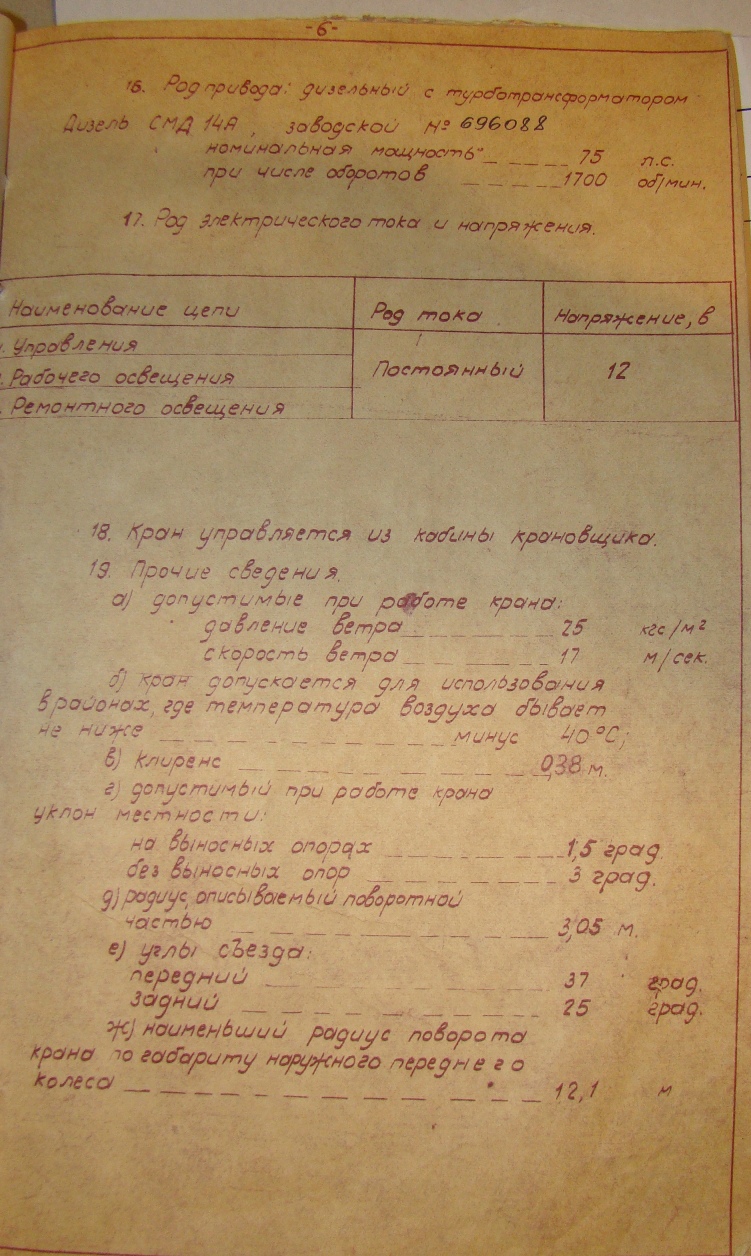

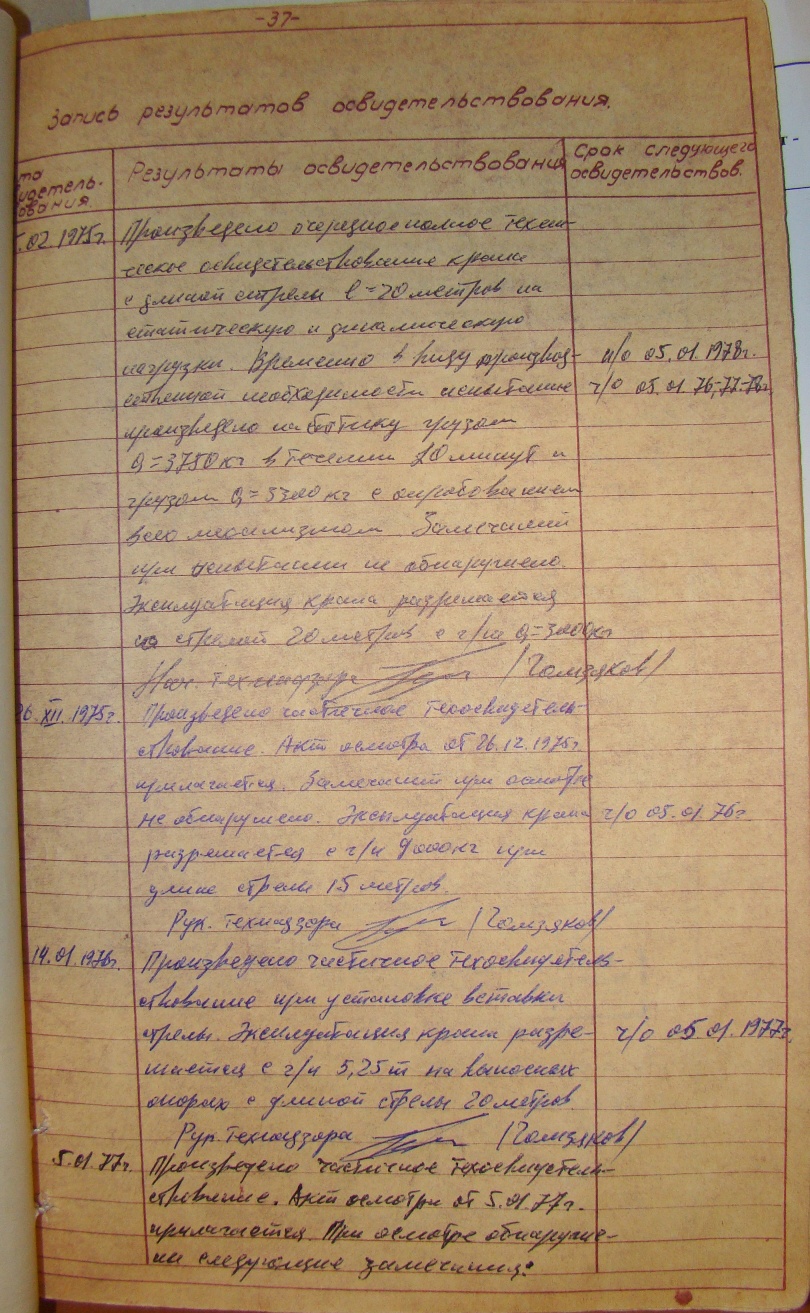

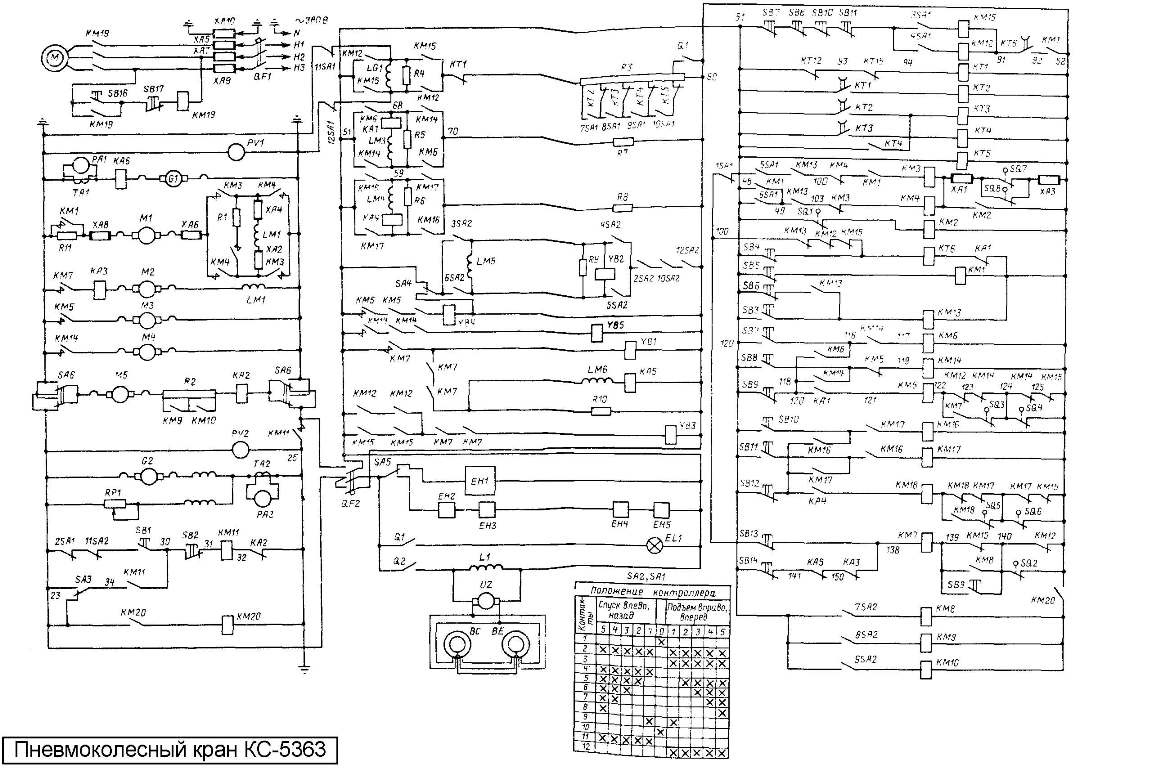

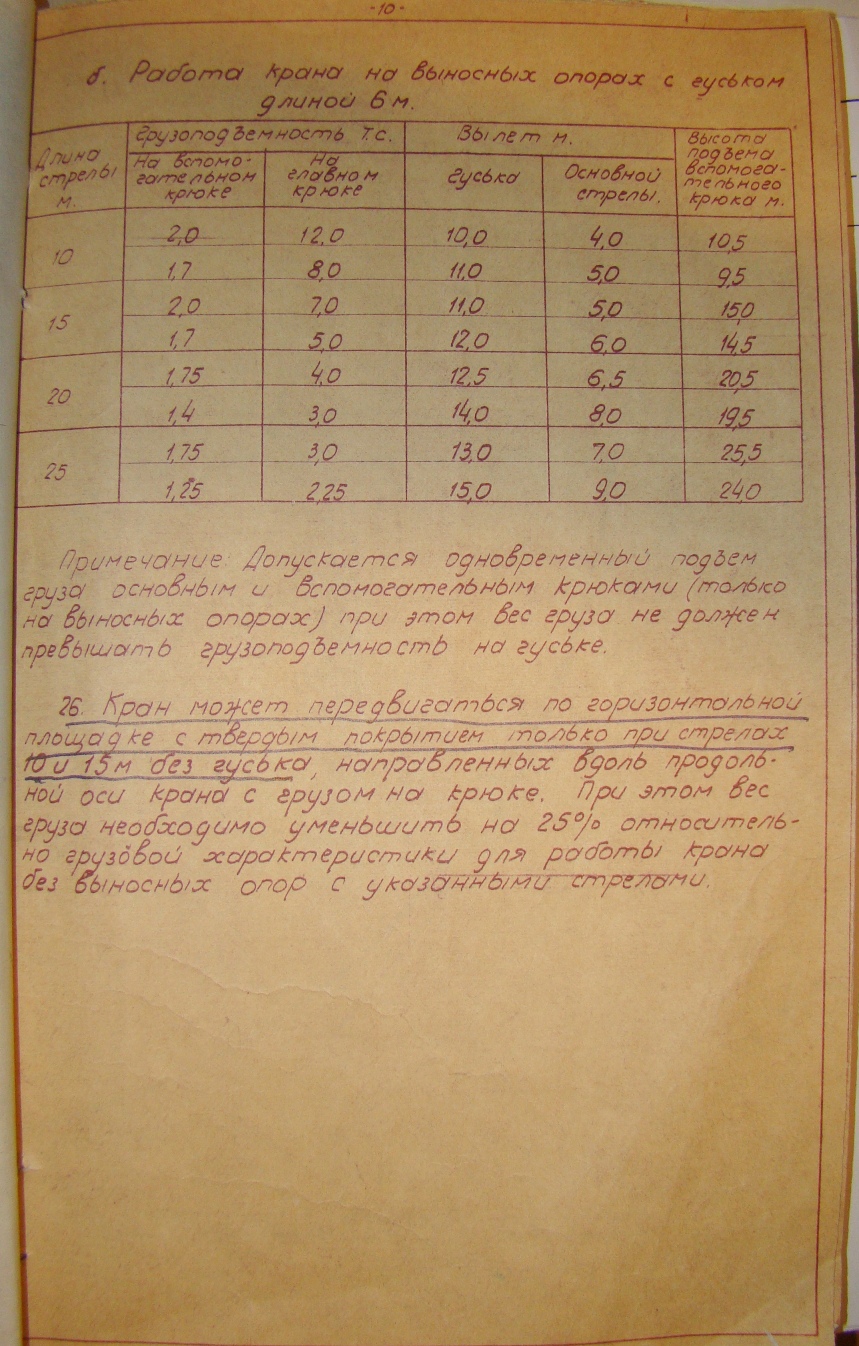

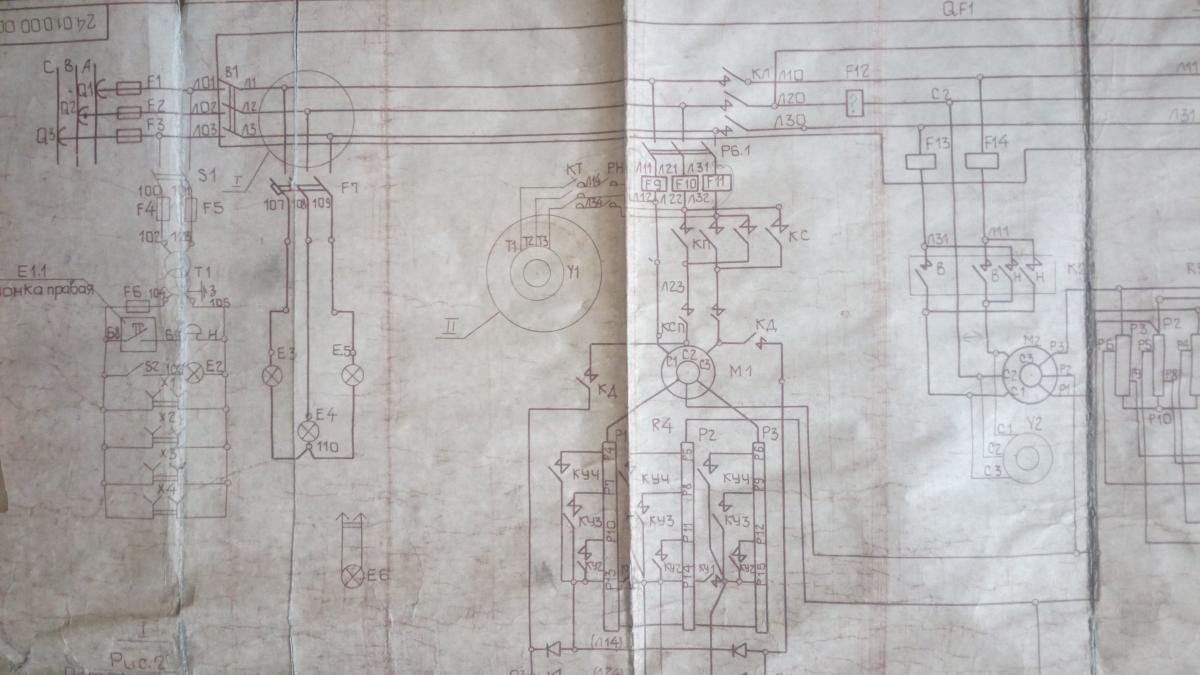

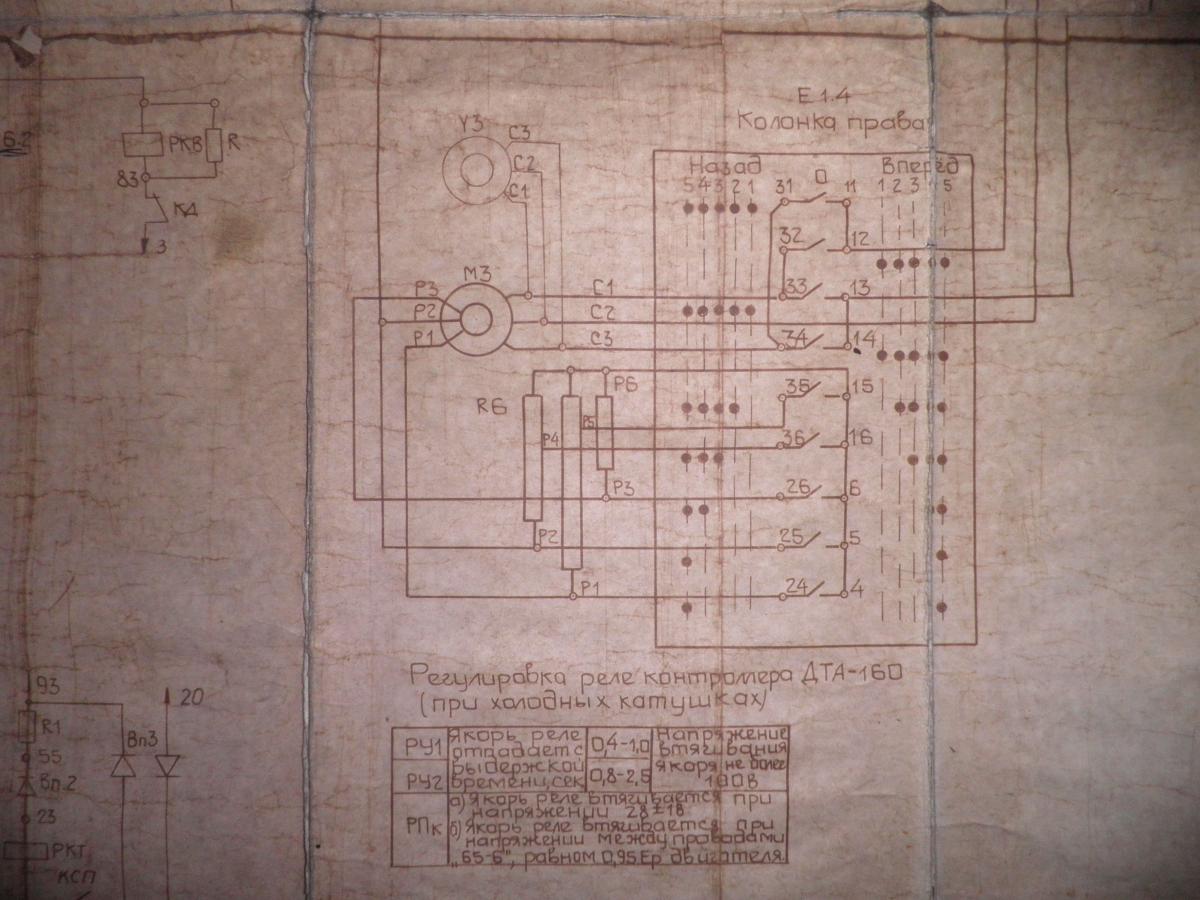

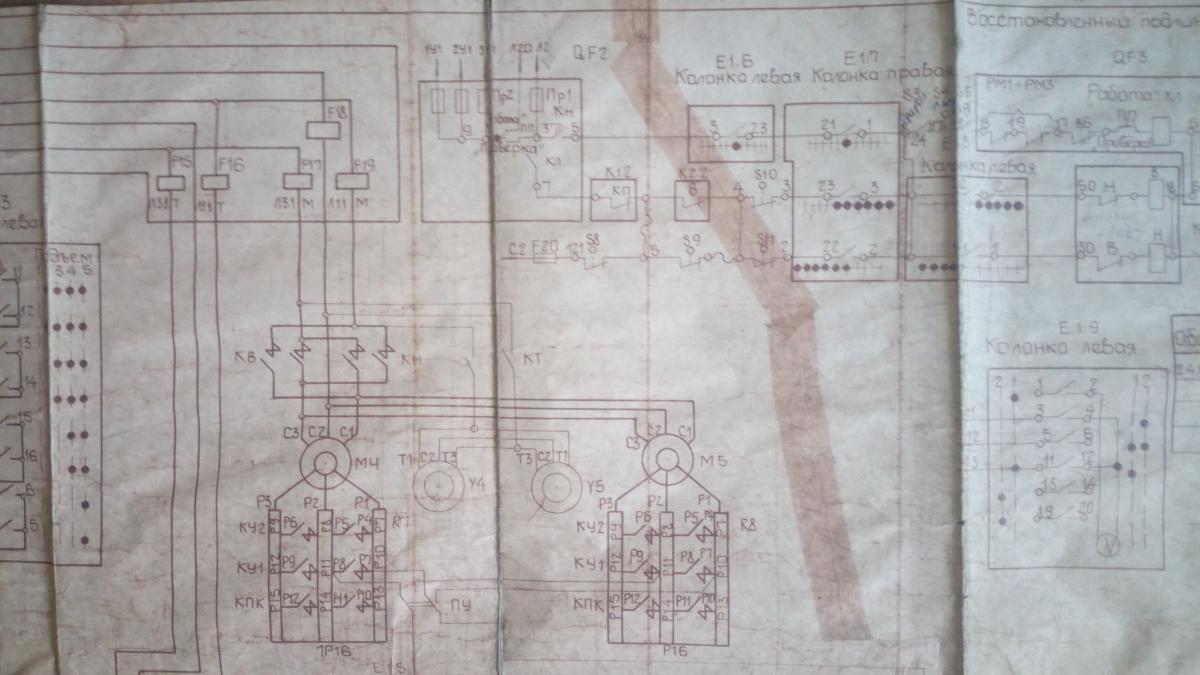

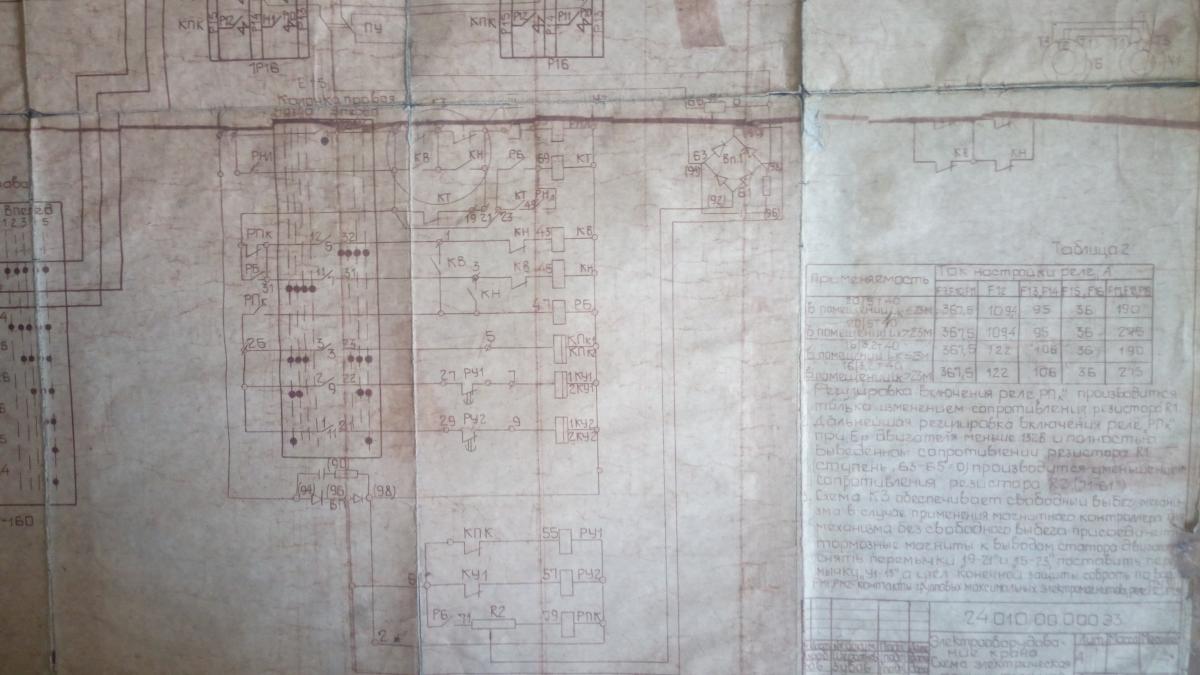

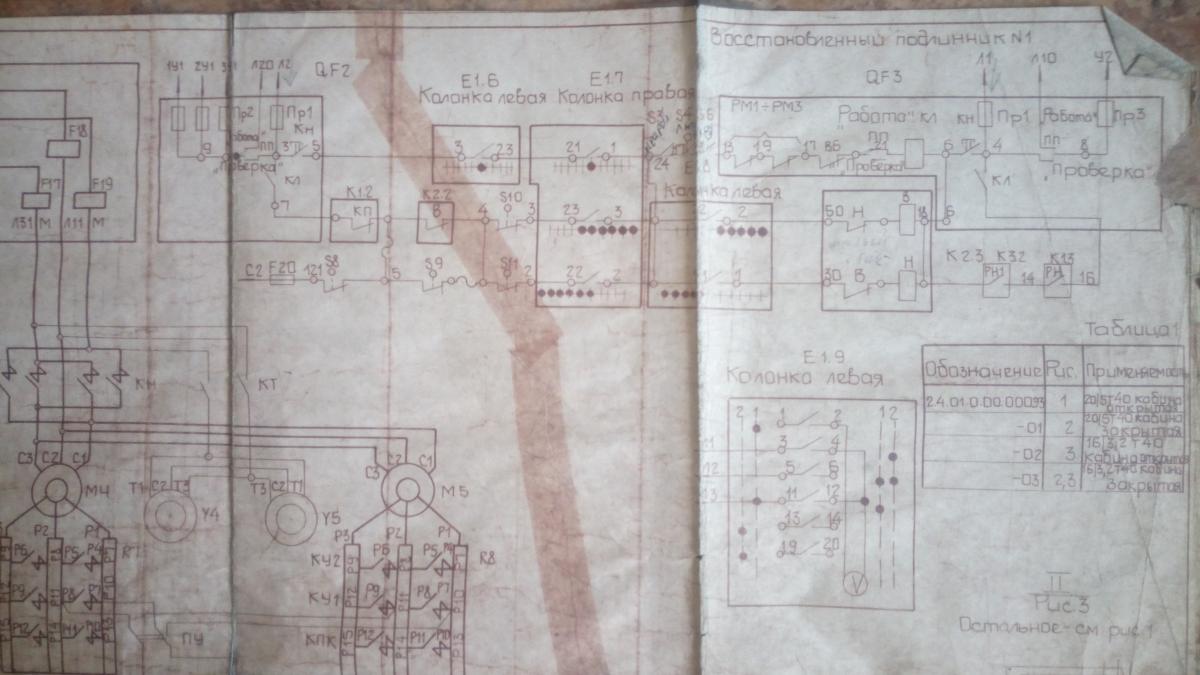

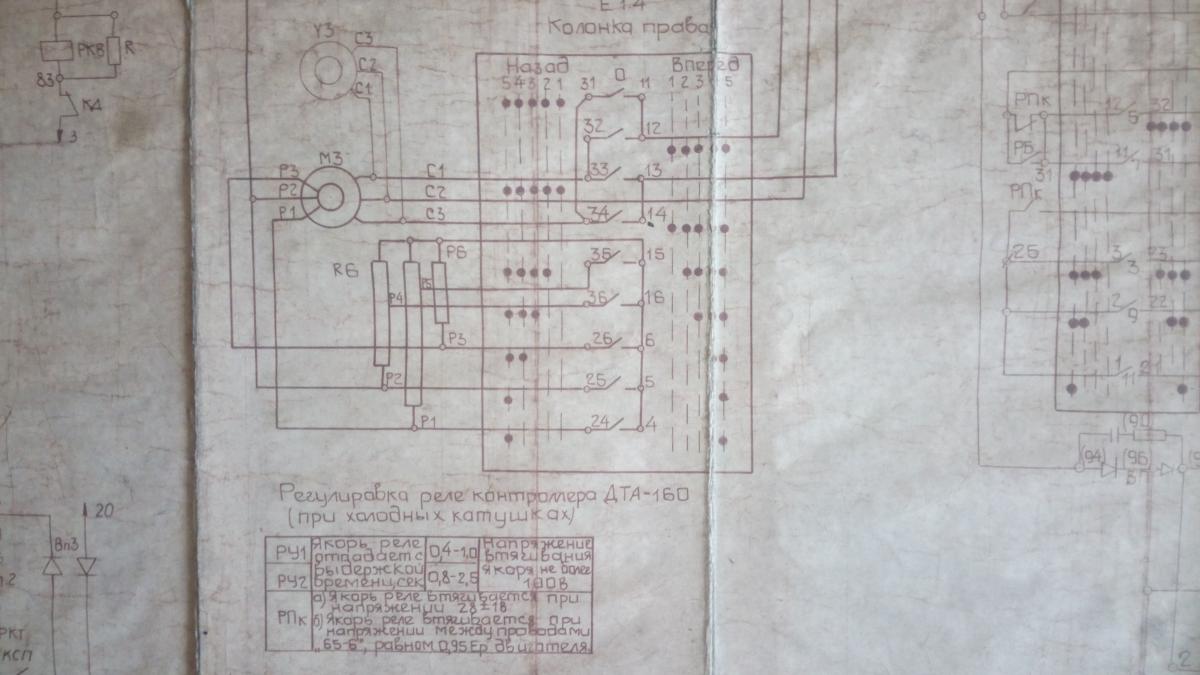

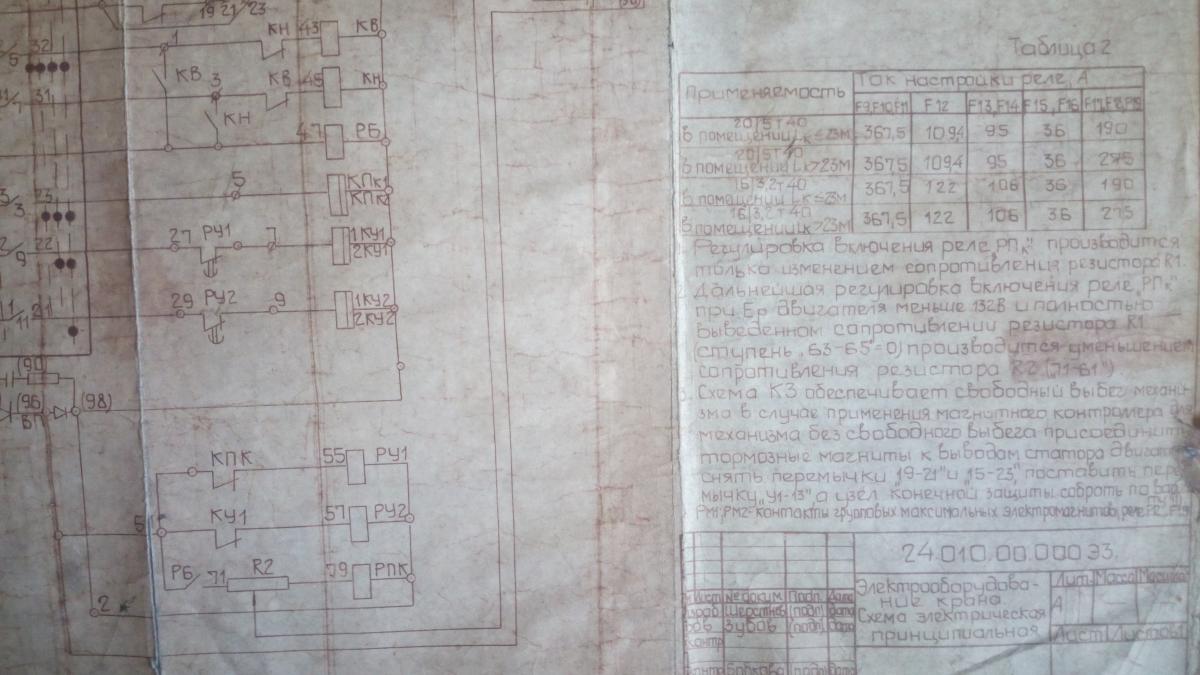

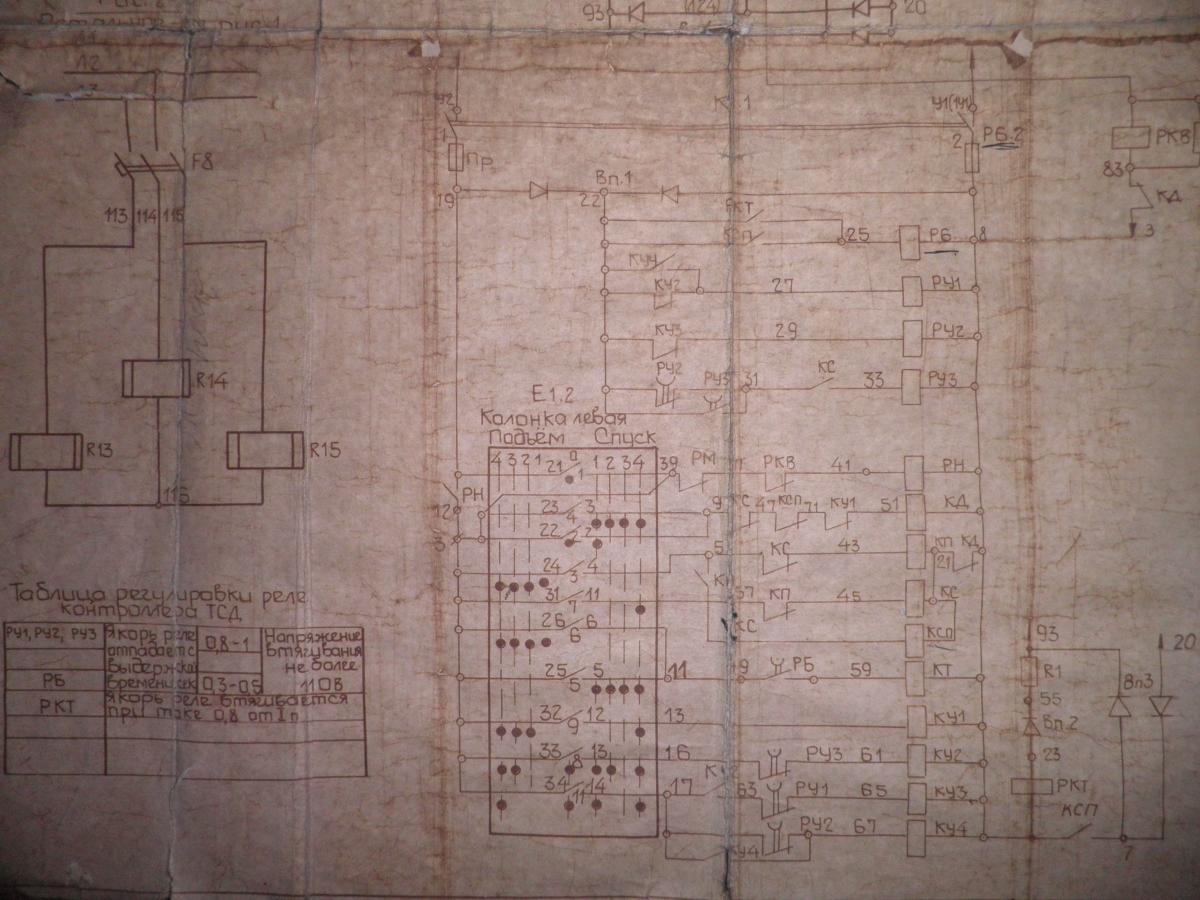

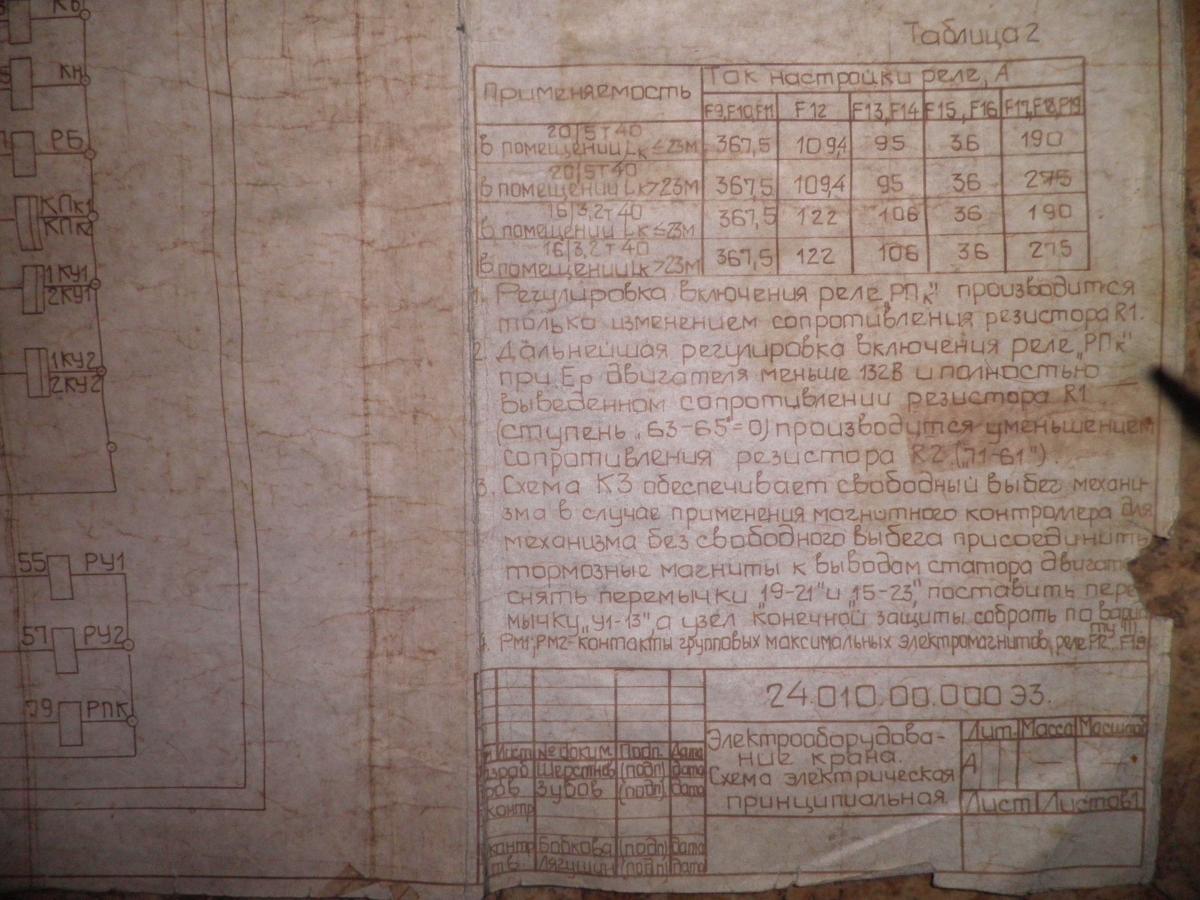

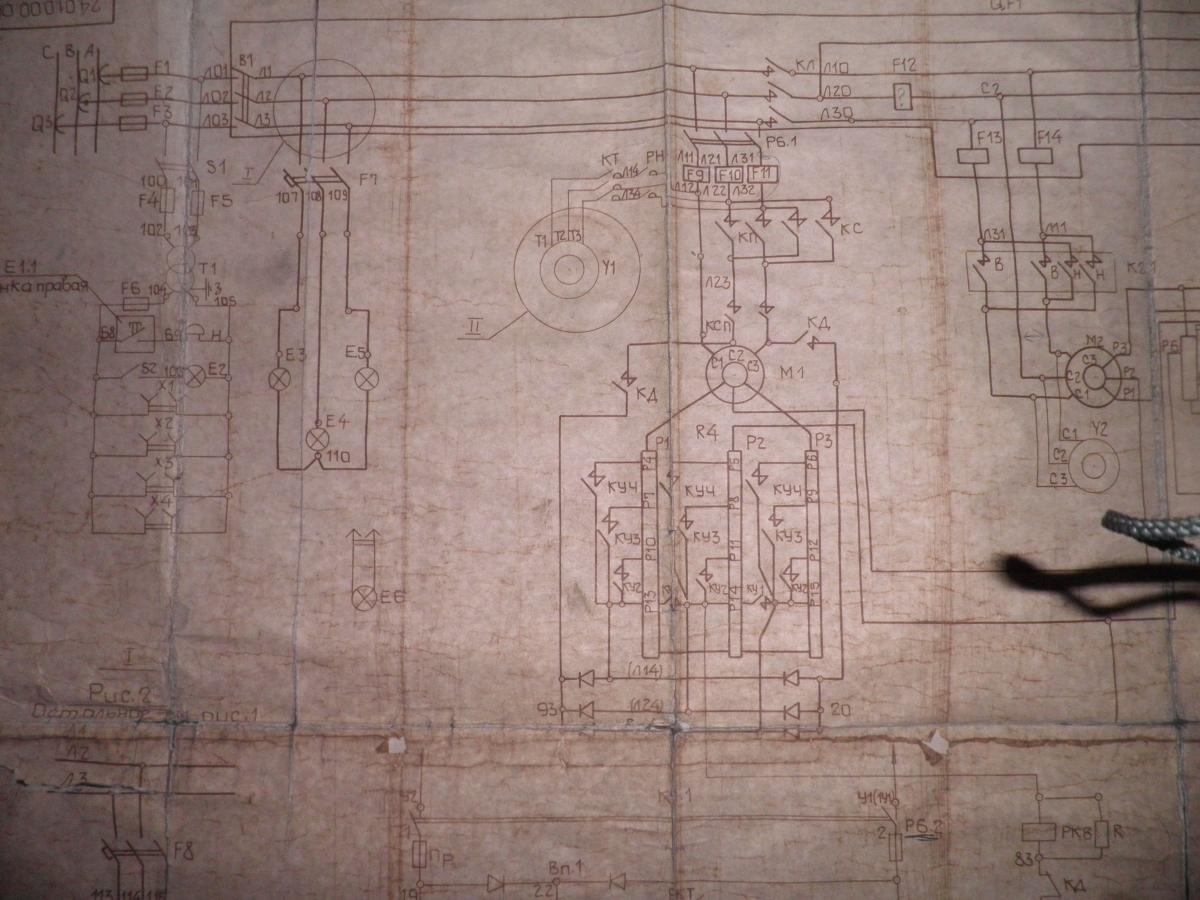

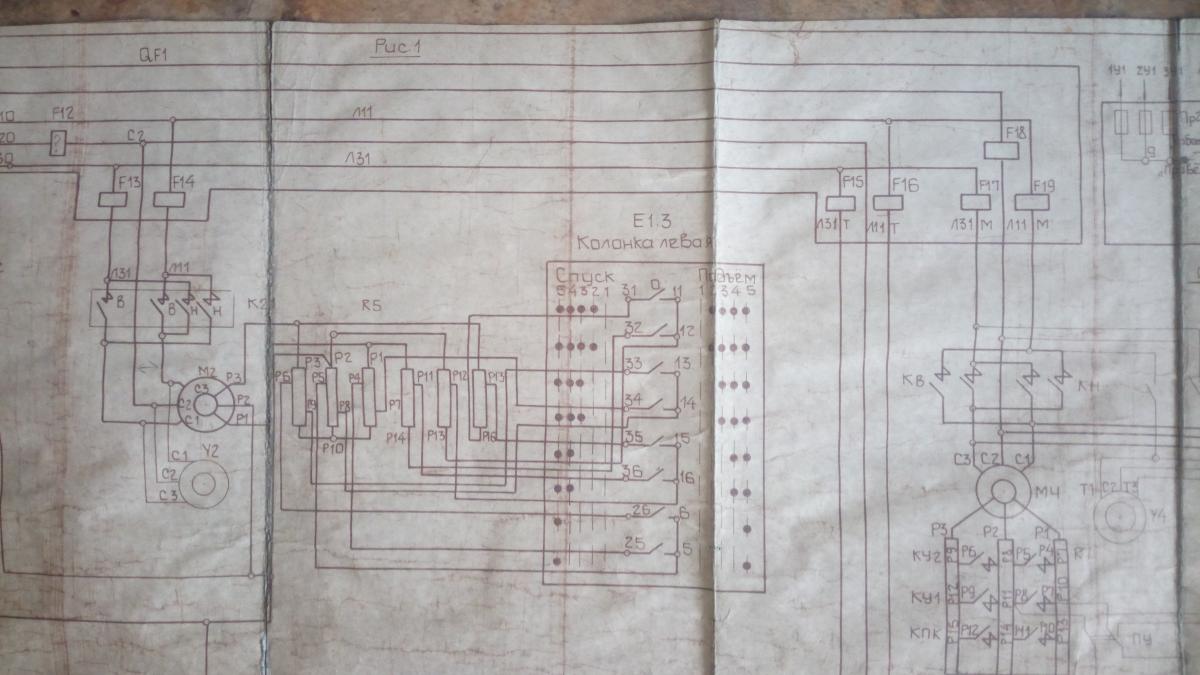

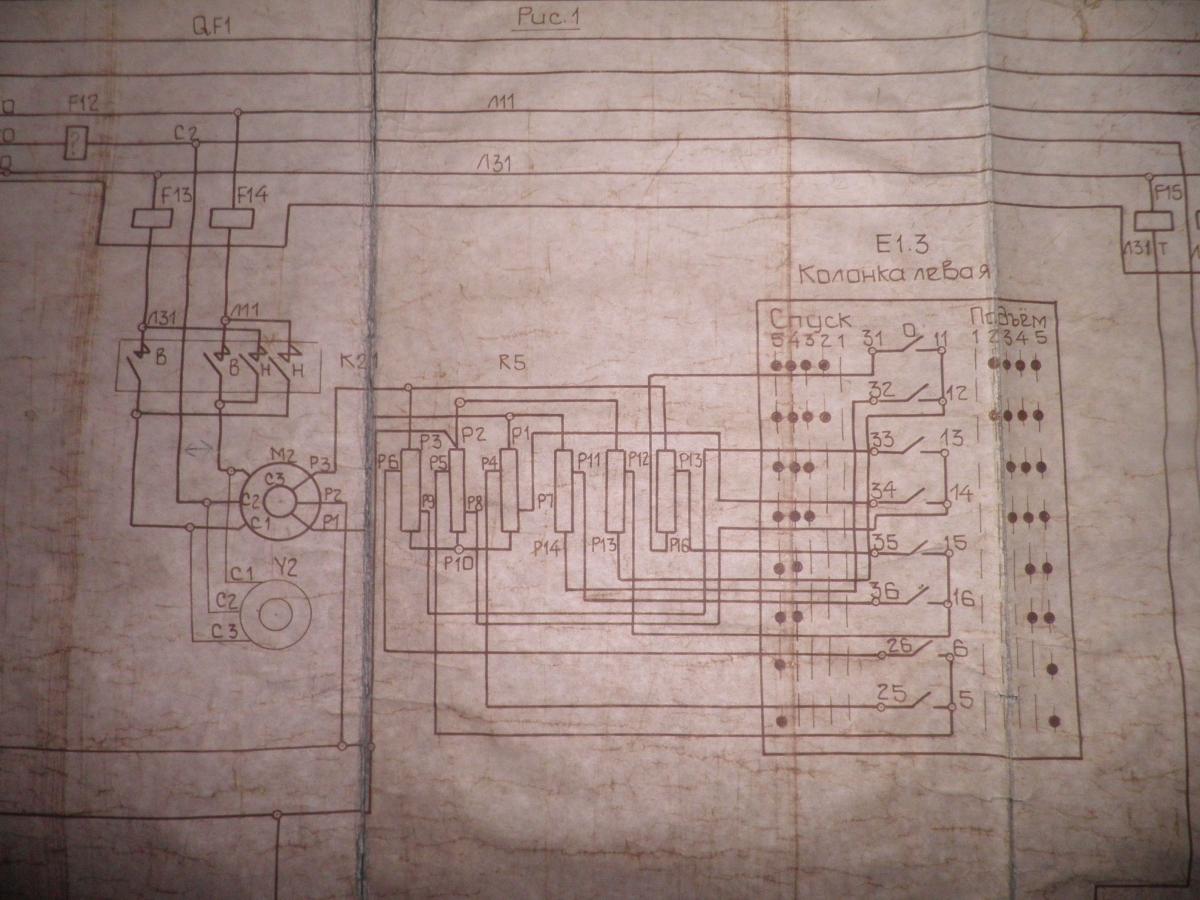

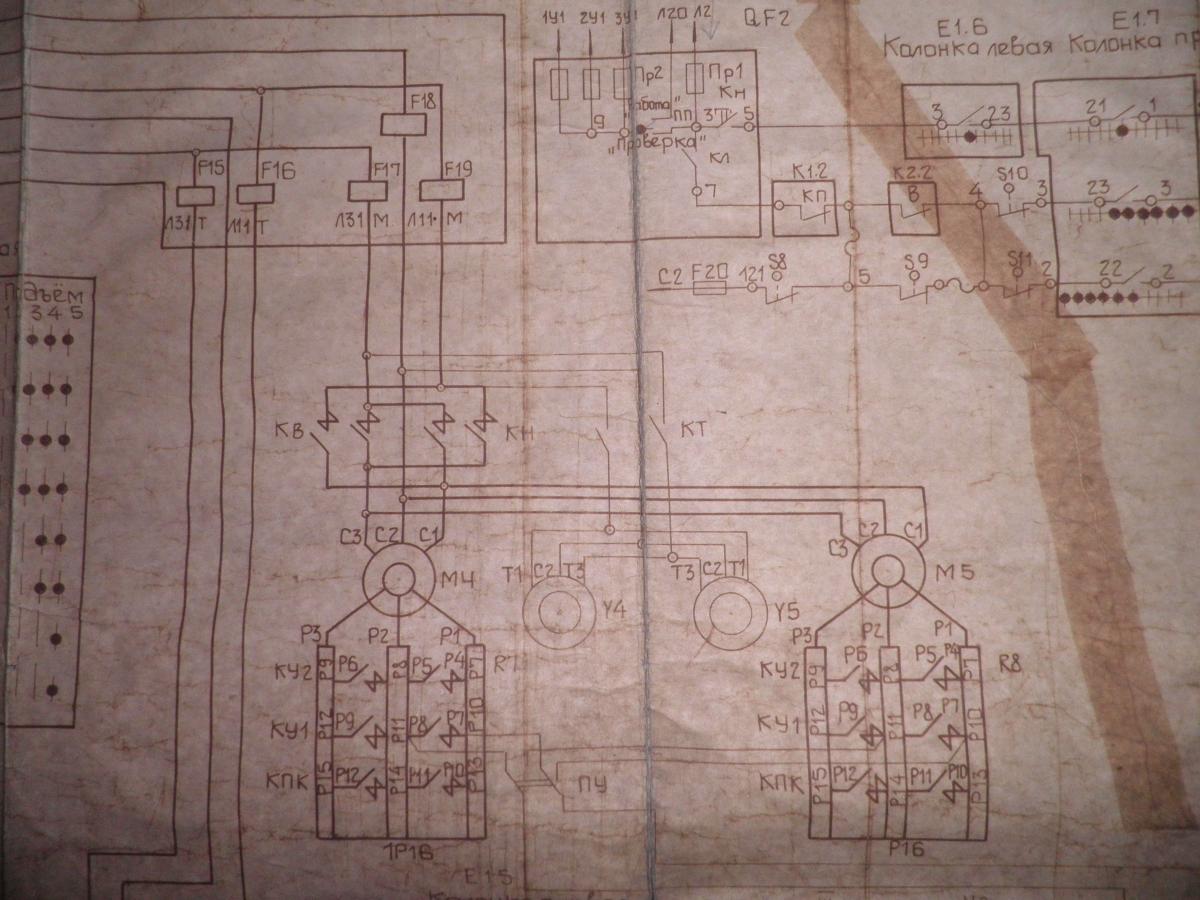

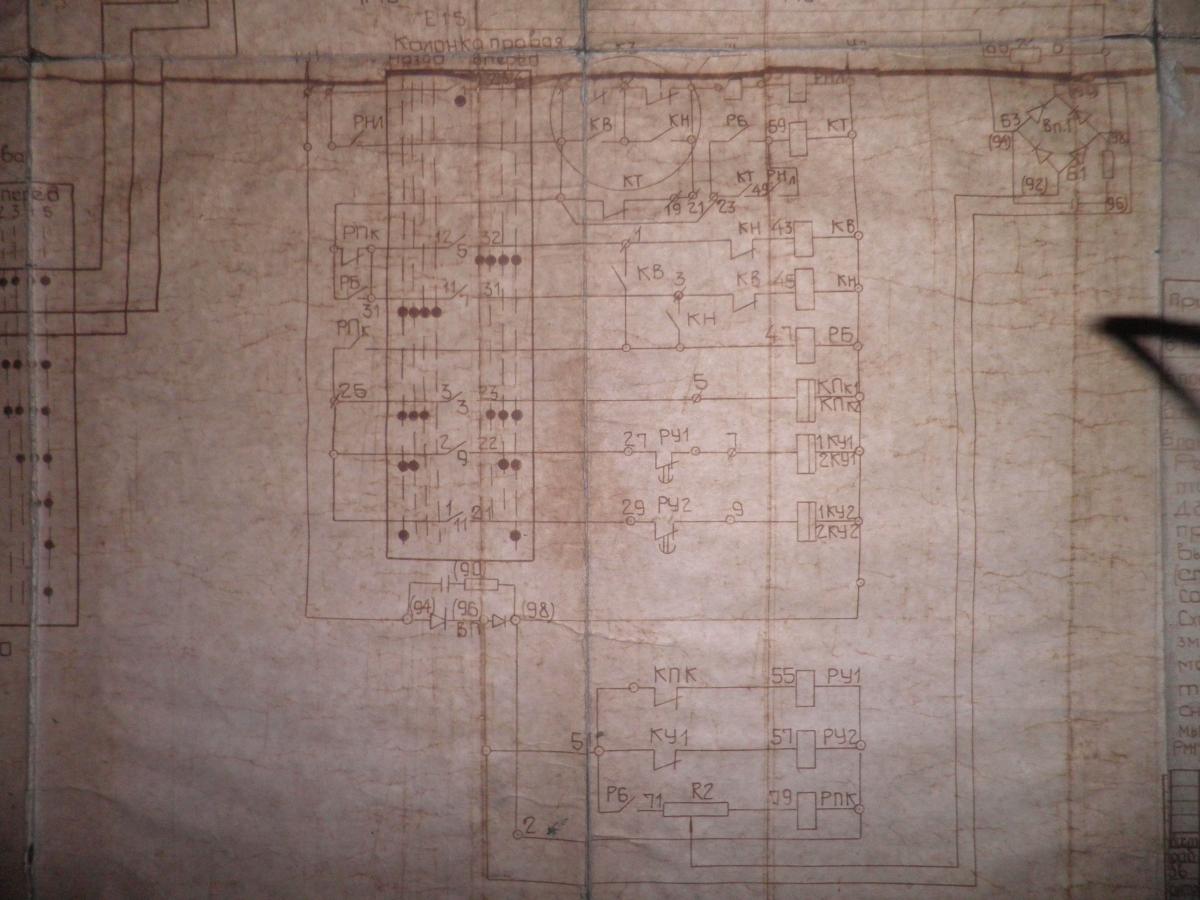

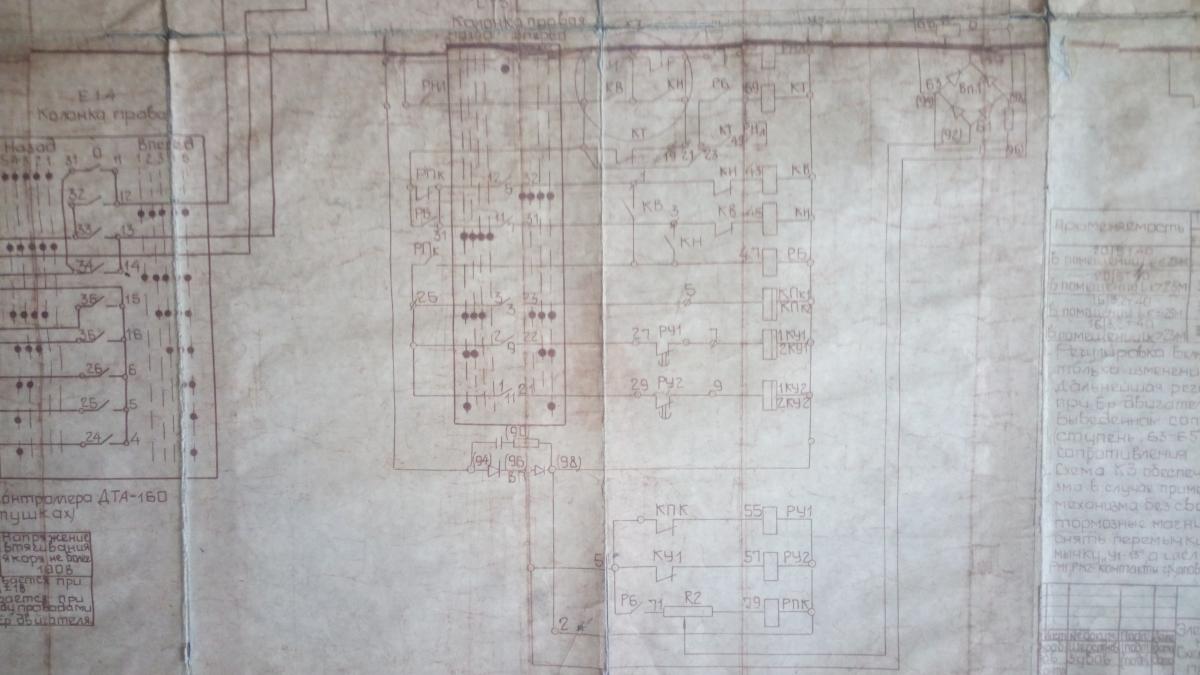

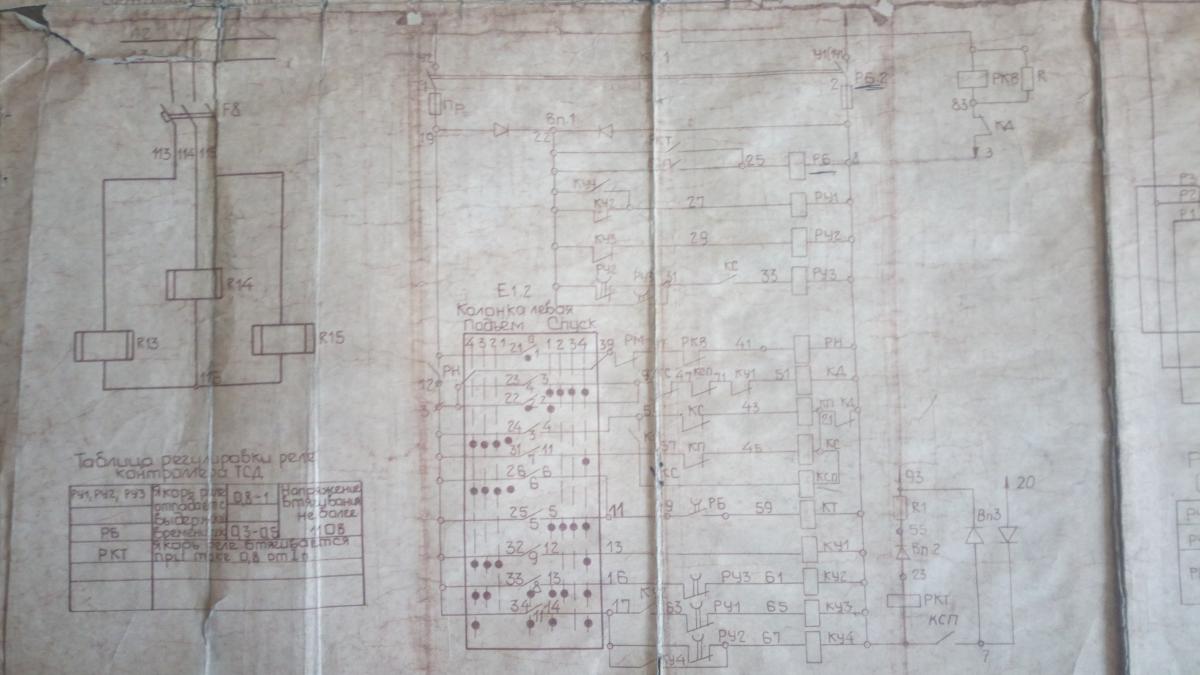

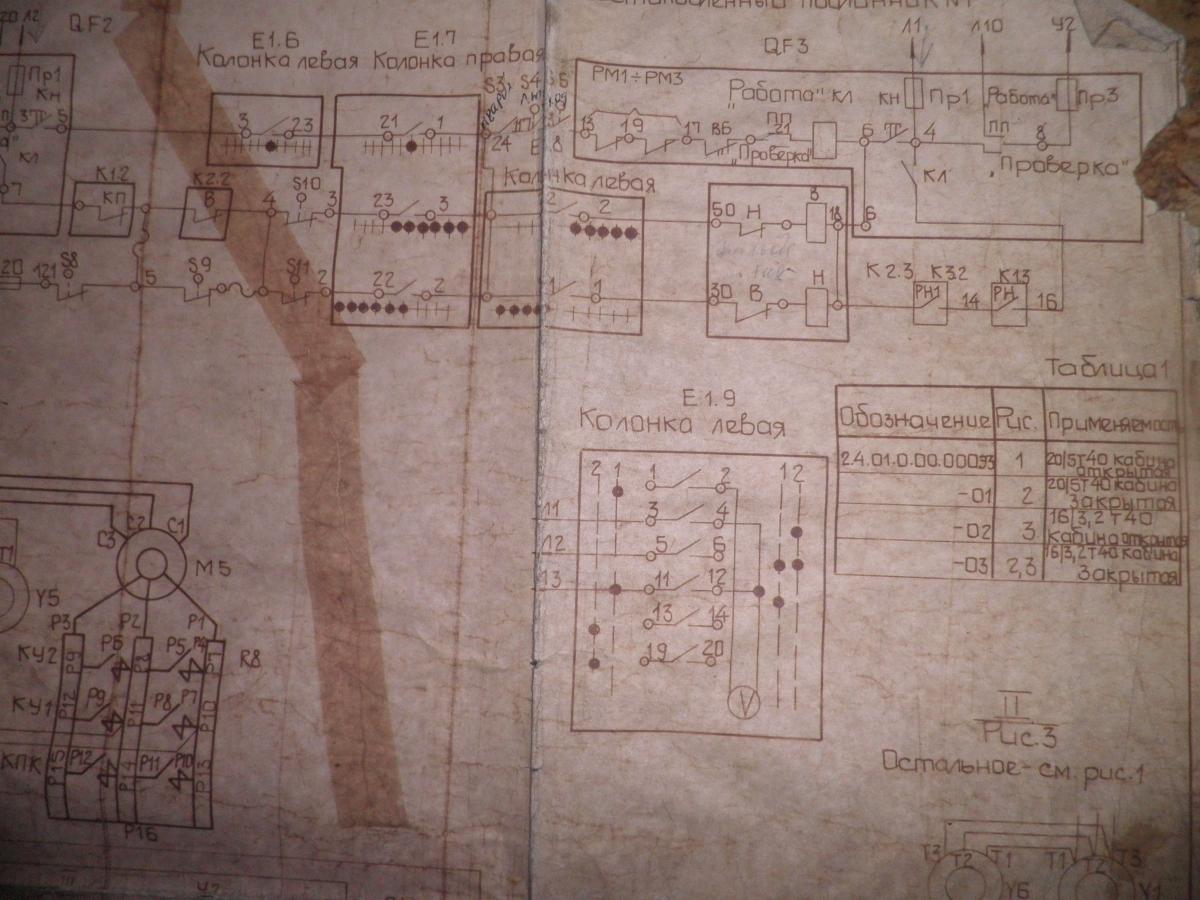

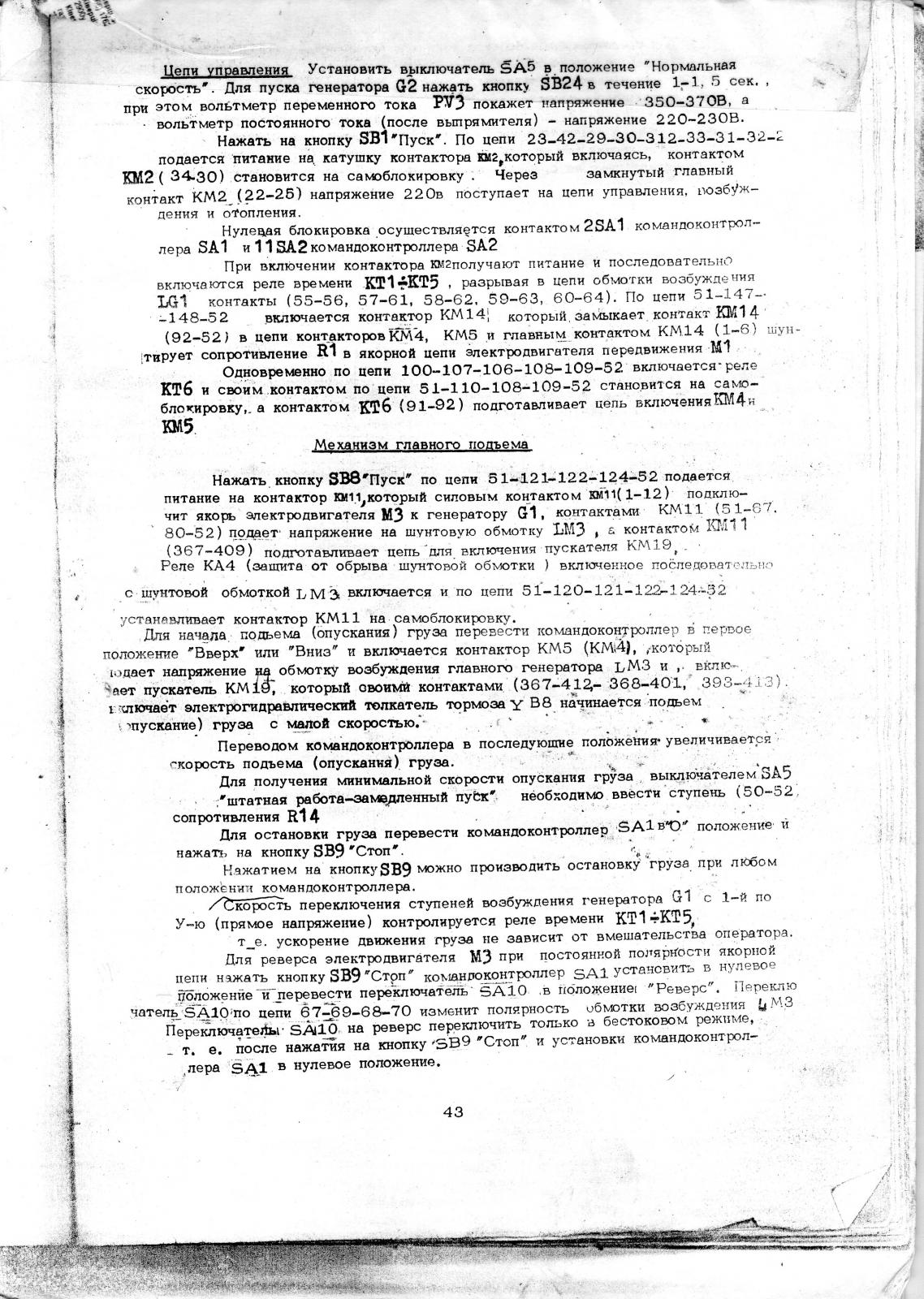

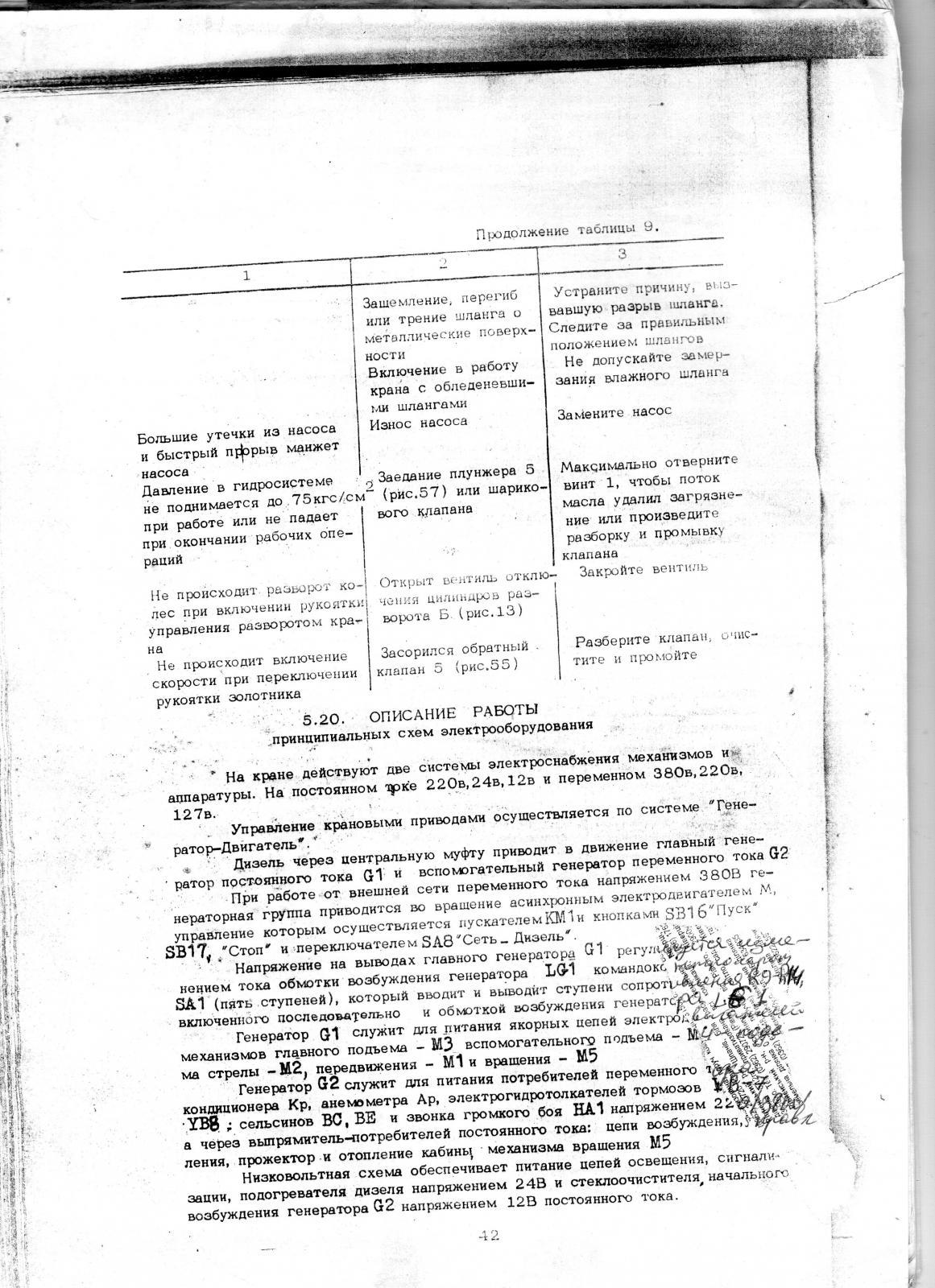

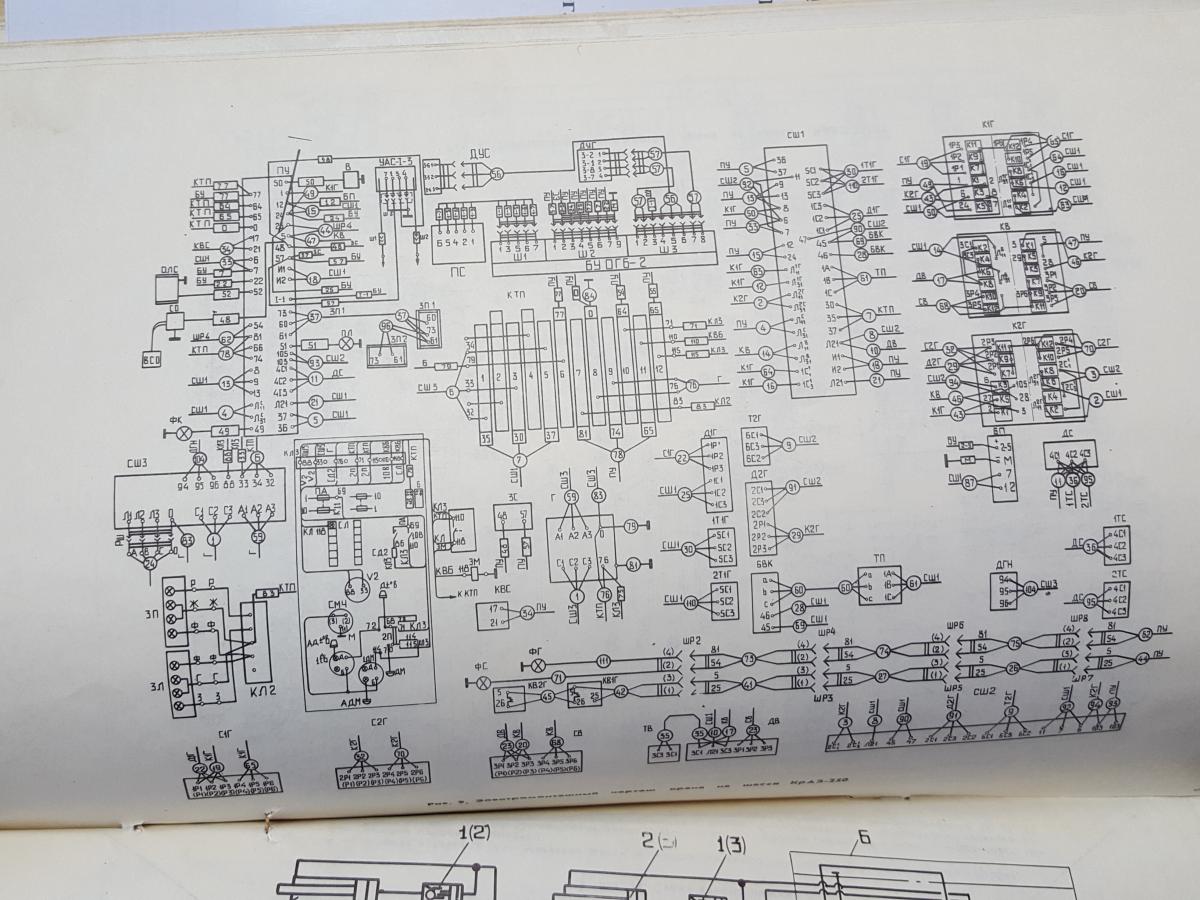

Здравствуйте коллеги! Раздобыл схему СКГ-401.Как мог скопировал кусками. Кому нужно распечатывайте ,склеивайте внахлёст.

все упаковал...)))

СКГ-401_исх.zip

[imelsainysinger.semlet]

С Праздниками! Мир и Благополучия пользователям tcfs_ru!!!

Вызвался помочь соседу... инженеру-автоэлектрику... нужна полная электрическая схема на автогидроподъемник АГП-18.04... желают восстановить работоспособность гидроподъемника...

выше указана что-то похожее (скачал) но не подошло... предприятие моего доброго соседа готовы оплатить за схему... помогите... можно написать imelsainysinger.semlet@mail.ru

Мир и Благополучия!



ps...не понимаю что с шрифтами... извините! Помогите пожалуйста а, то гугл не все знает!

[Rojan]

С Праздниками! Мир и Благополучия пользователям tcfs_ru!!!

Вызвался помочь соседу... инженеру-автоэлектрику... нужна полная электрическая схема на автогидроподъемник АГП-18.04... желают восстановить работоспособность гидроподъемника...

выше указана что-то похожее (скачал) но не подошло... предприятие моего доброго соседа готовы оплатить за схему... помогите... можно написать imelsainysinger.semlet@mail.ru

Мир и Благополучия!



ps...не понимаю что с шрифтами... извините! Помогите пожалуйста а, то гугл не все знает!

вот таких нет и никогда не было((((

[Rojan]

Благодаря исходникам мостового крана 10т от Анатолия Заврачаева (https://vk.com/id261482967) схема завершена.

Кран КМ-10,0-00.26.0203

КМ-10,0-00.26-0203 Э3.zip

[Dgey]

Вызвался помочь соседу... инженеру-автоэлектрику... нужна полная электрическая схема на автогидроподъемник АГП-18.04...

изготовитель, г. Мелитополь.?

упс извиняюсь там изготавливают АП17, АП18

Во вложении АП18

Изменено 5 мая, 2018 пользователем Dgey

[pavelk]

Почему КУ4, КУ3, КУ2 получают питание -220 на одной схеме, а на другой 380

[Rojan]

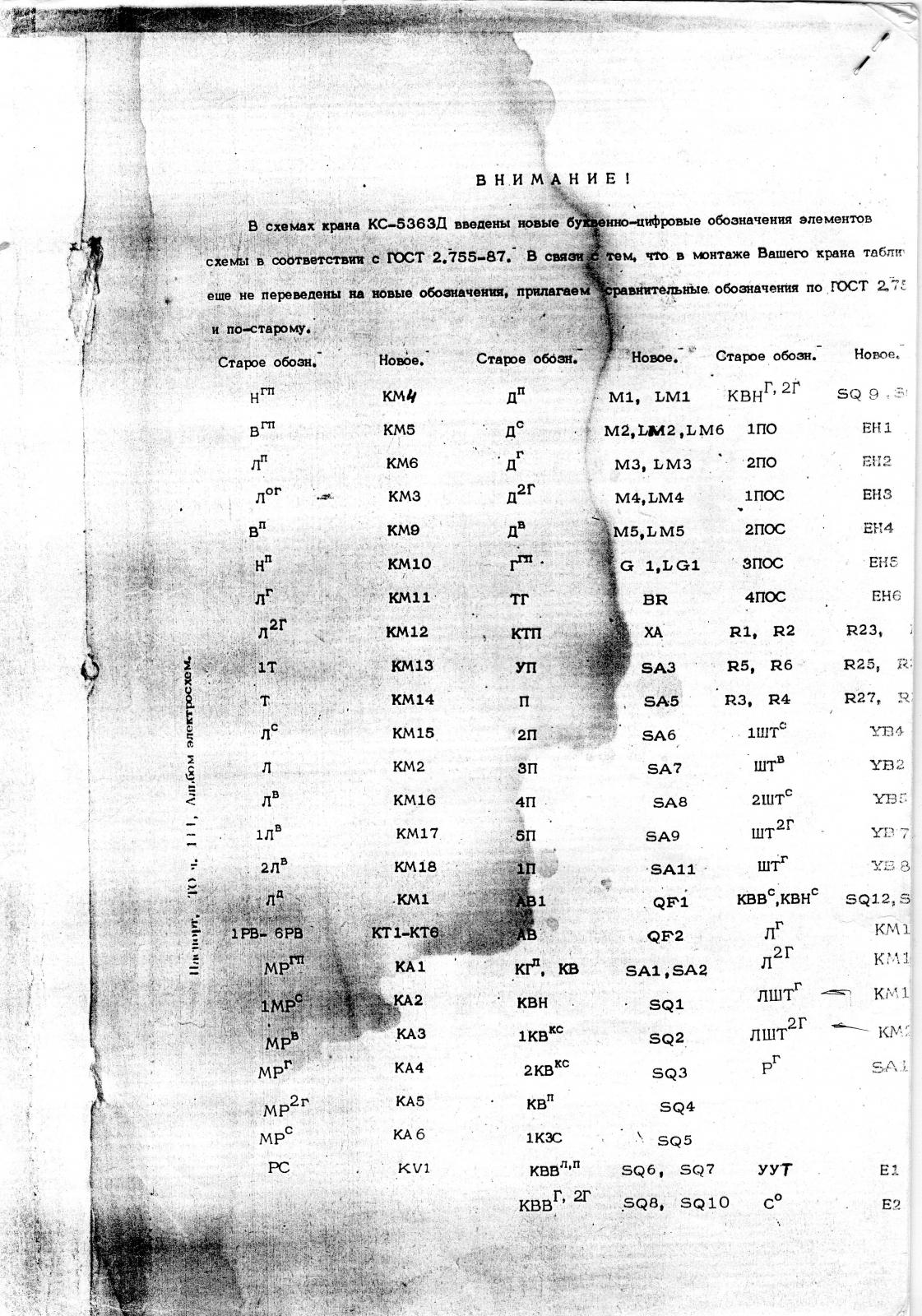

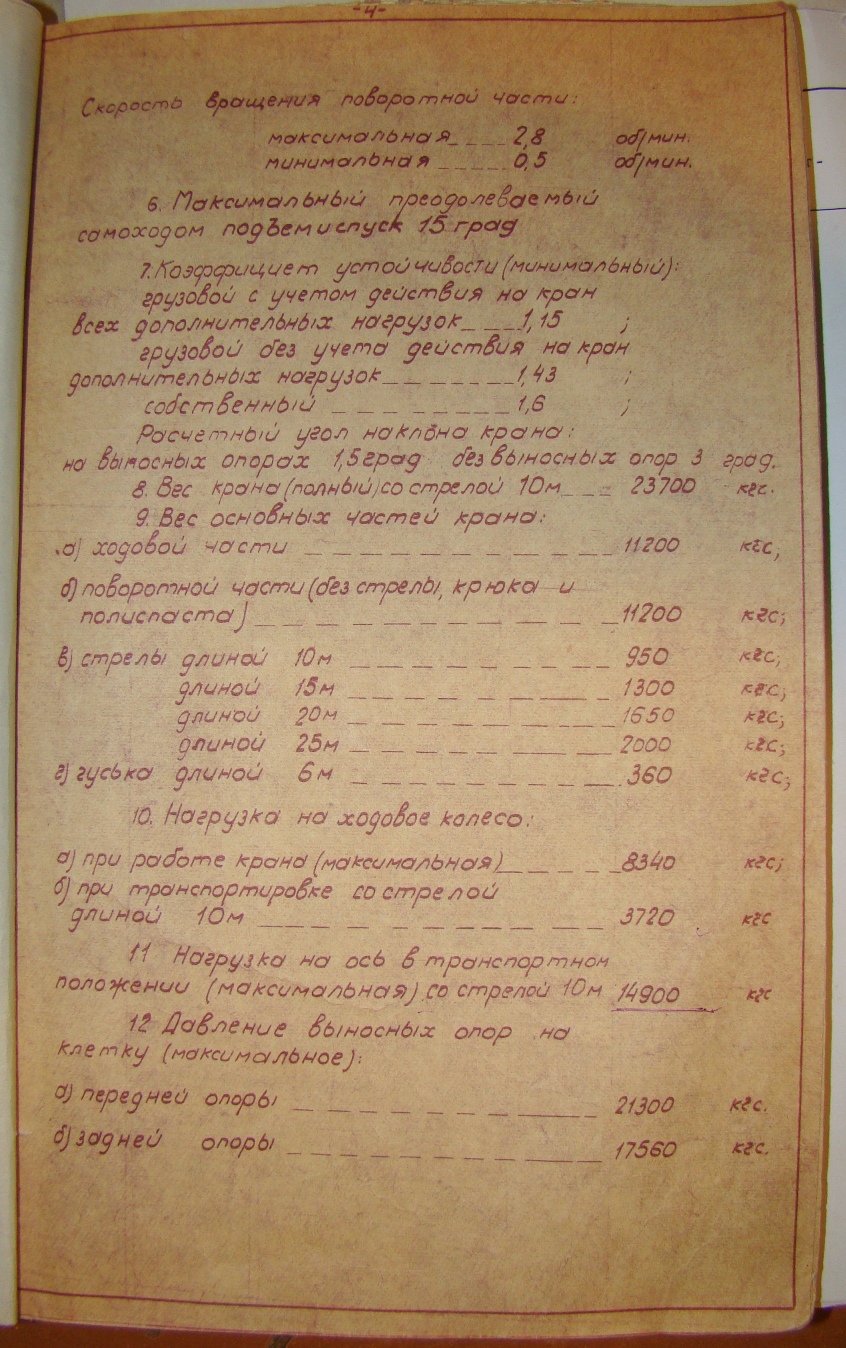

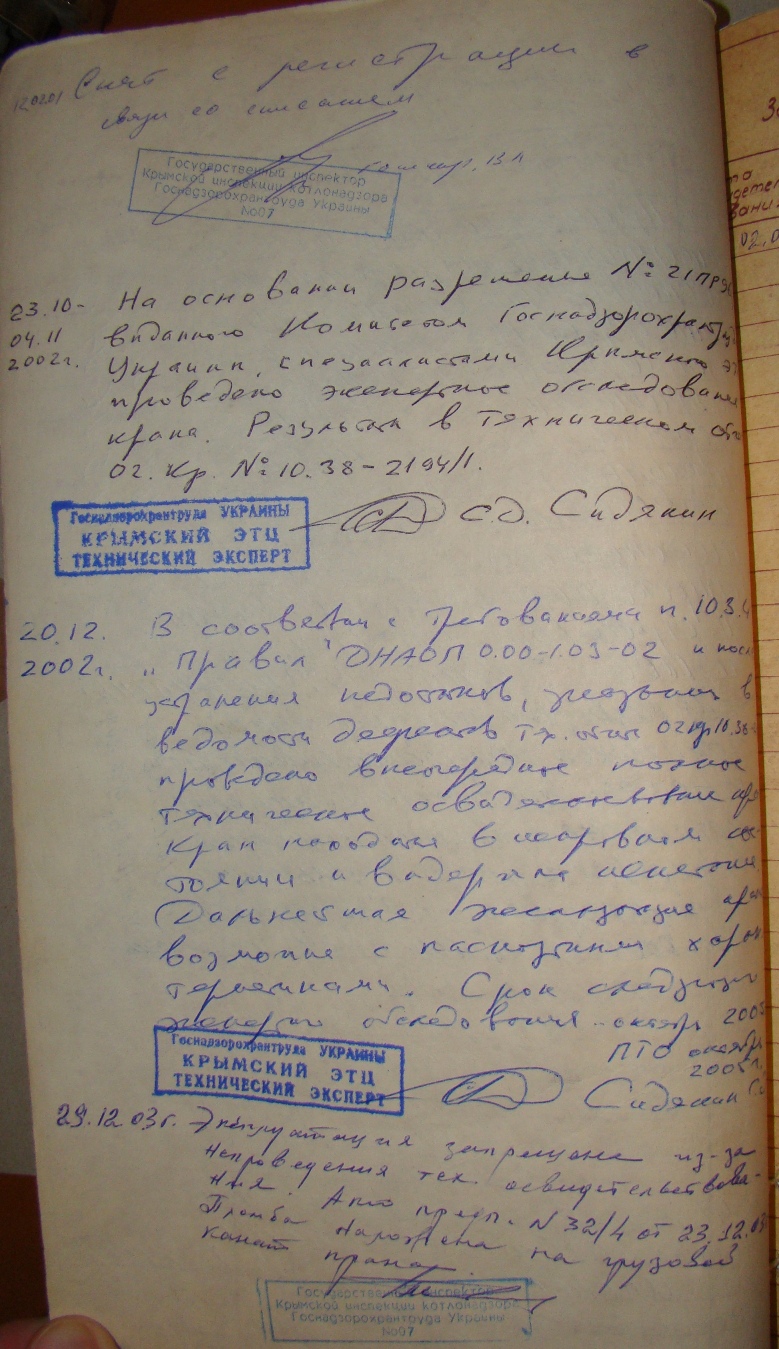

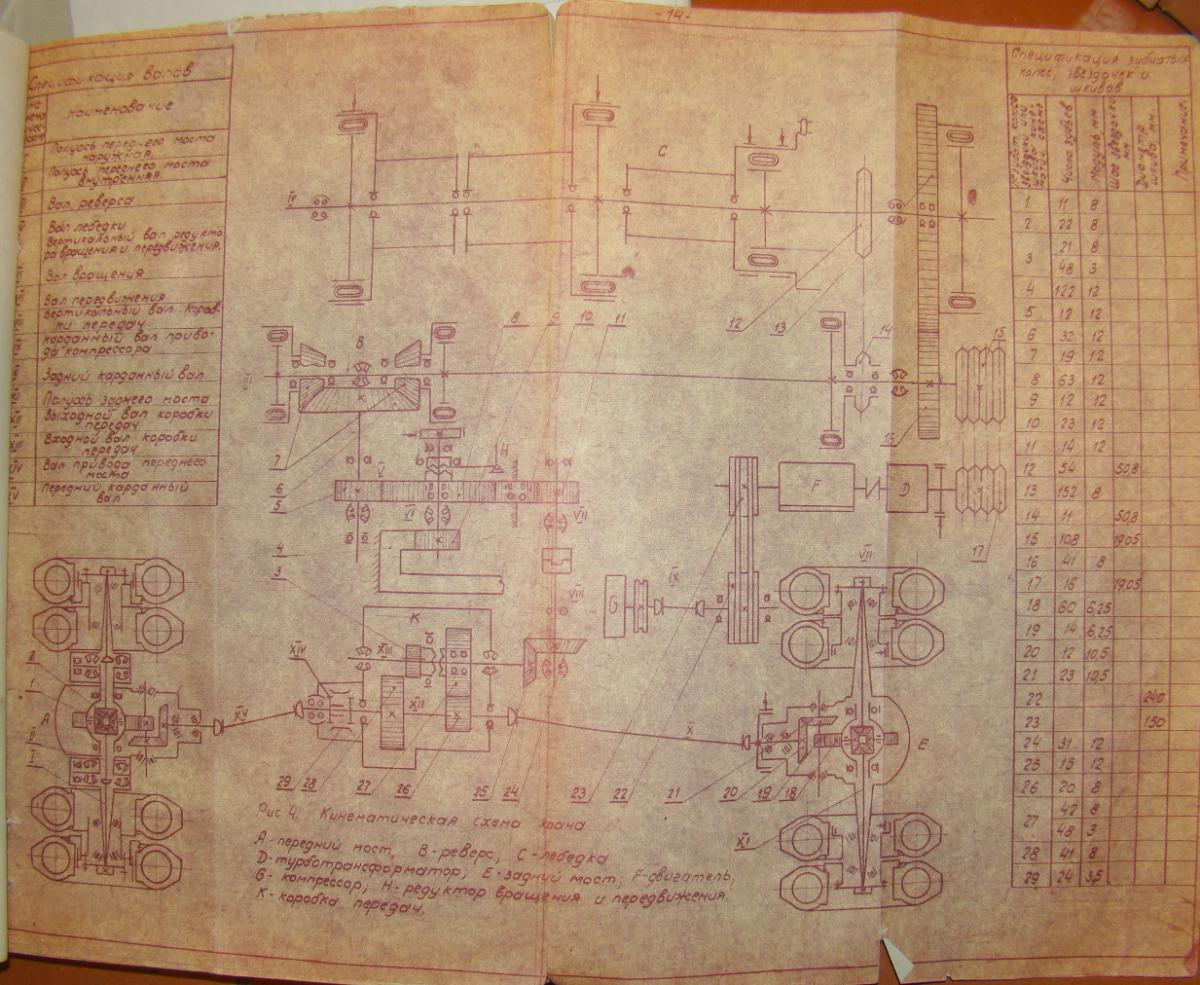

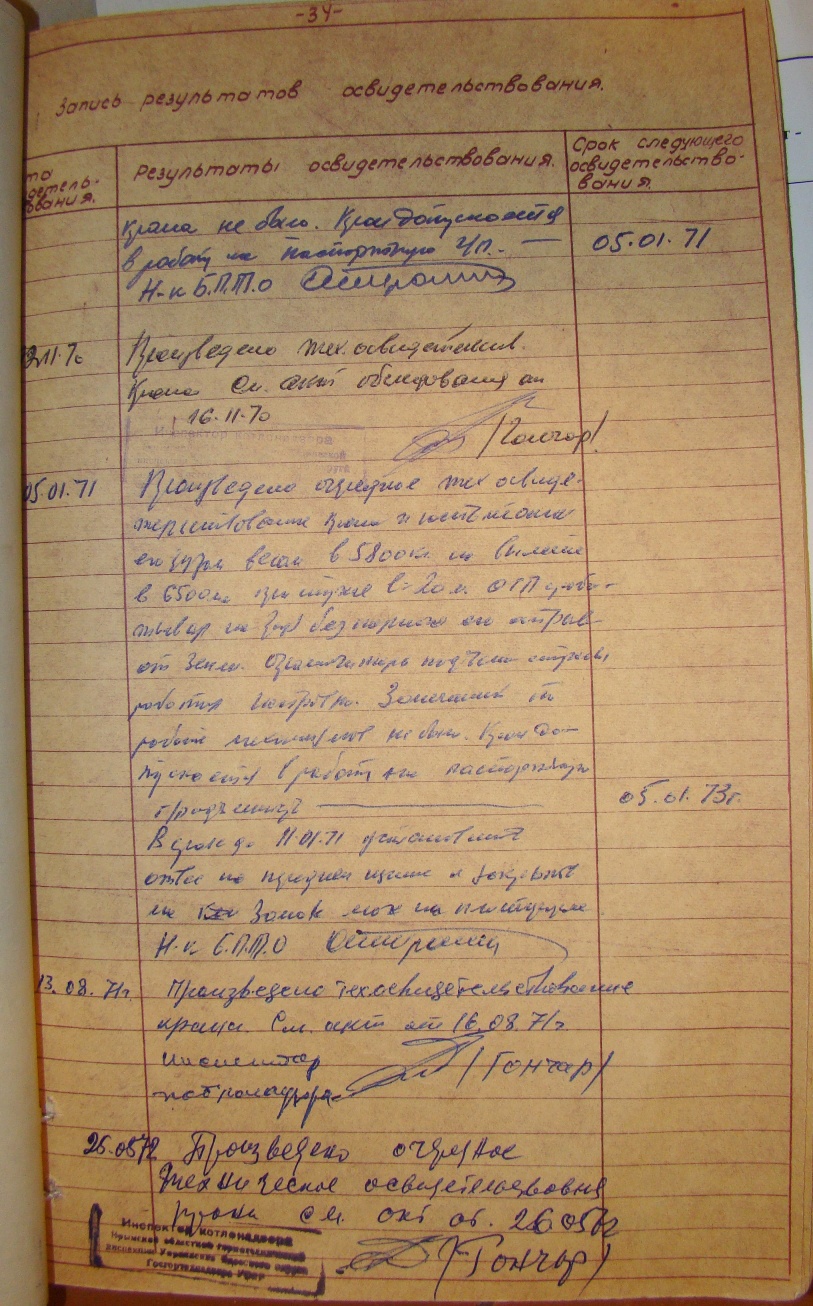

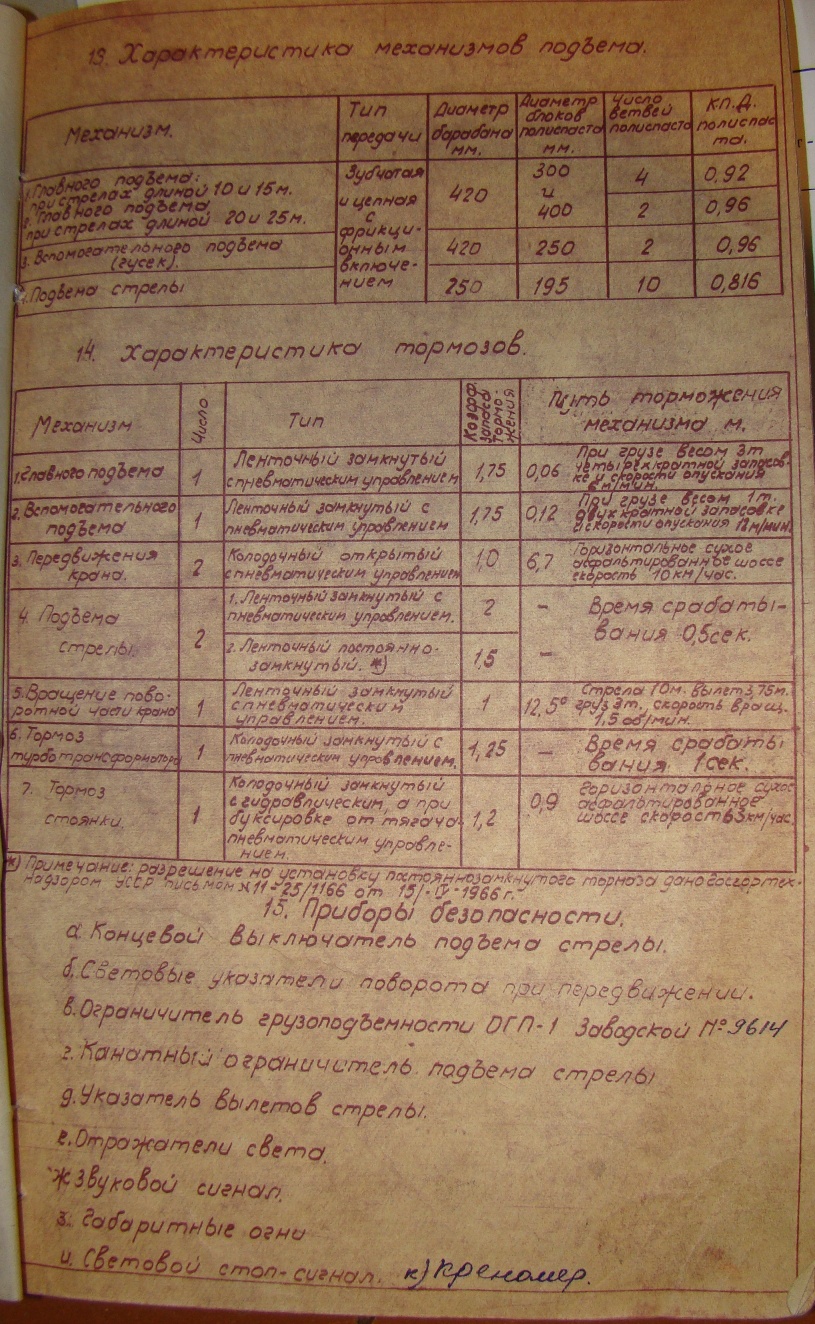

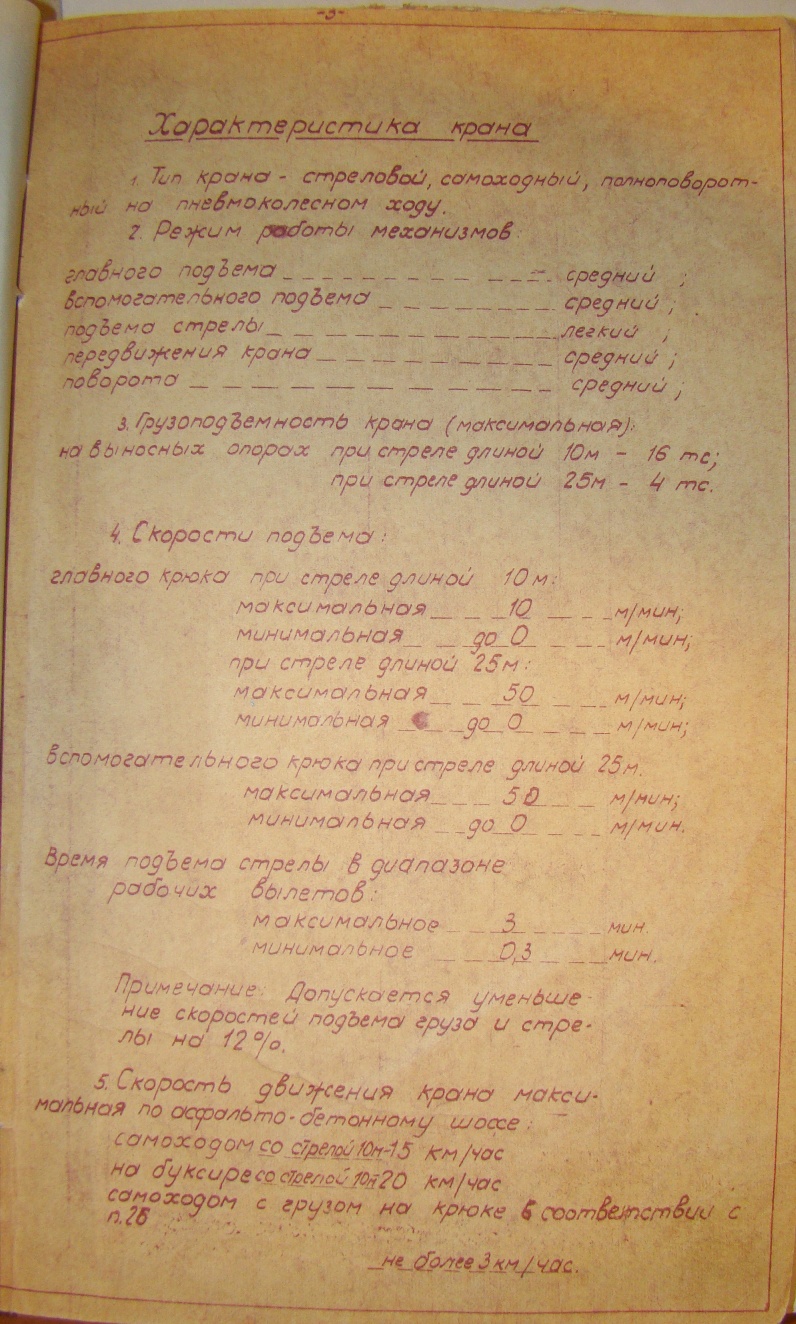

Здравствуйте коллеги! Раздобыл схему СКГ-401.Как мог скопировал кусками. Кому нужно распечатывайте ,склеивайте внахлёст.

а вот правую часть чертежа уже никак не увидеть?

да и нижнюю часть вместе с шапкой неплохо было бы посмотреть...

[Rojan]

Почему КУ4, КУ3, КУ2 получают питание -220 на одной схеме, а на другой 380

вот, какой глазастый!))

буду дома, гляну исходники - может быть как постоянка, так и переменка - видел оба варианта.



PS: да, на катушки идет переменка, исправил на соответствующей странице

КБ-403а.00_исх.zip

[Rojan]

Схема КС-45726-4, прислана Андреем Сучковым (https://vk.com/id3837024)

Таблица соединений.zip

КС-45726-4.zip

[механик 76]

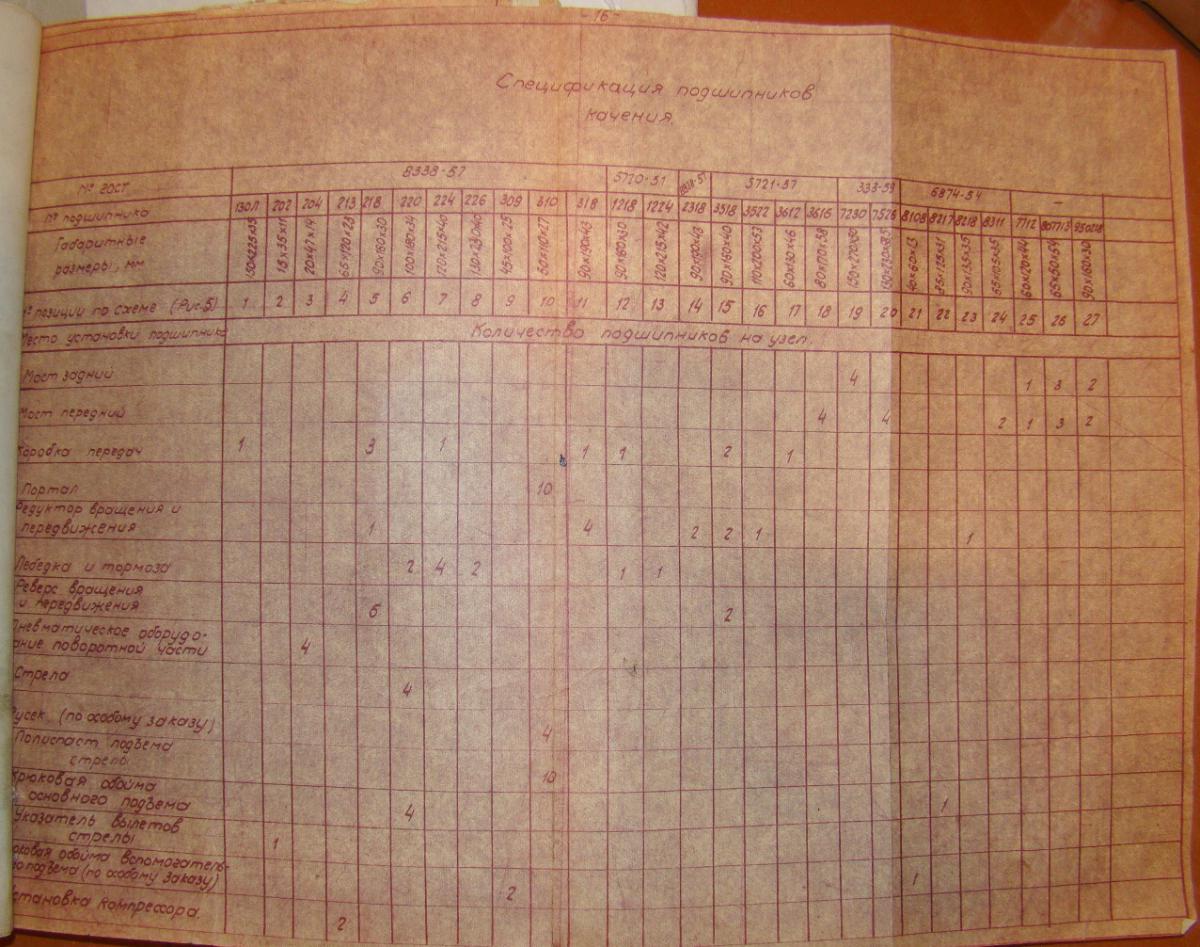

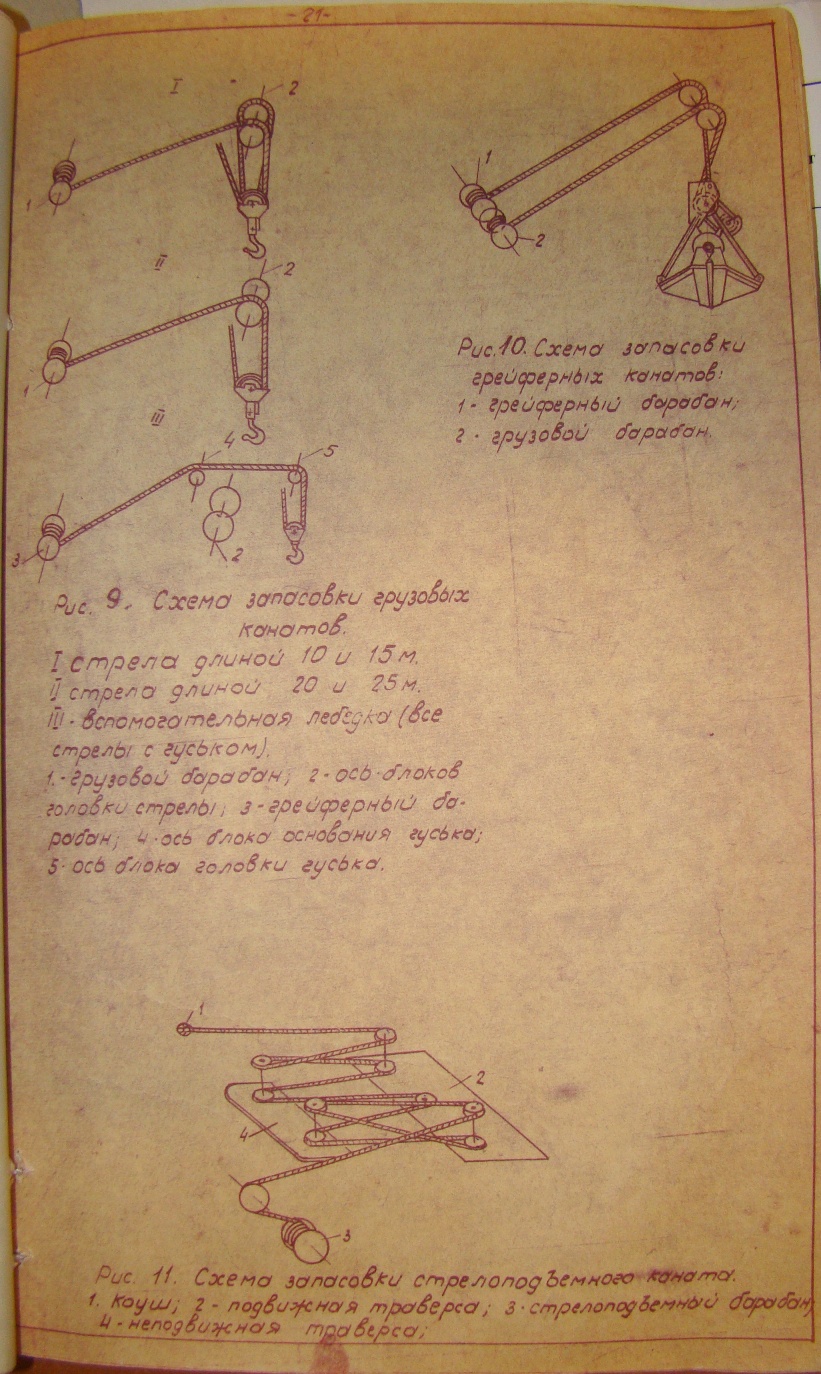

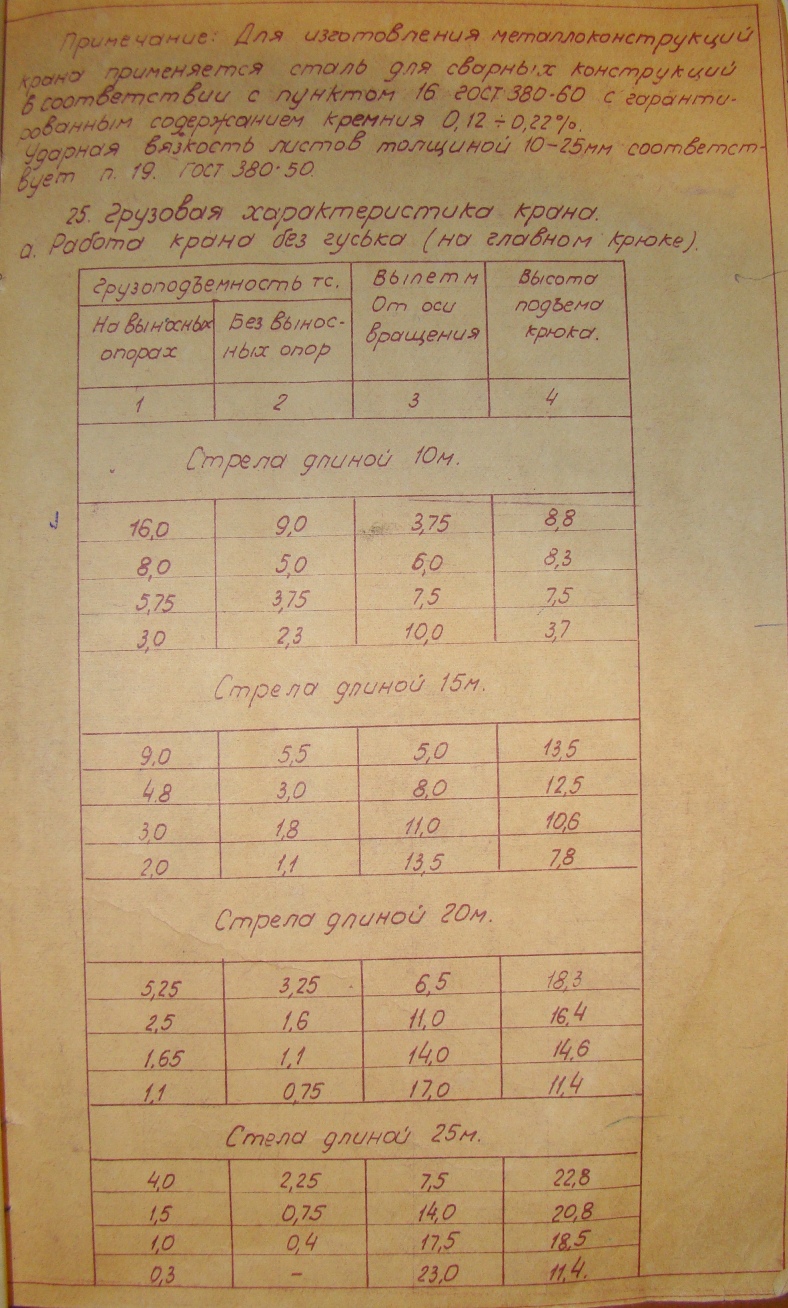

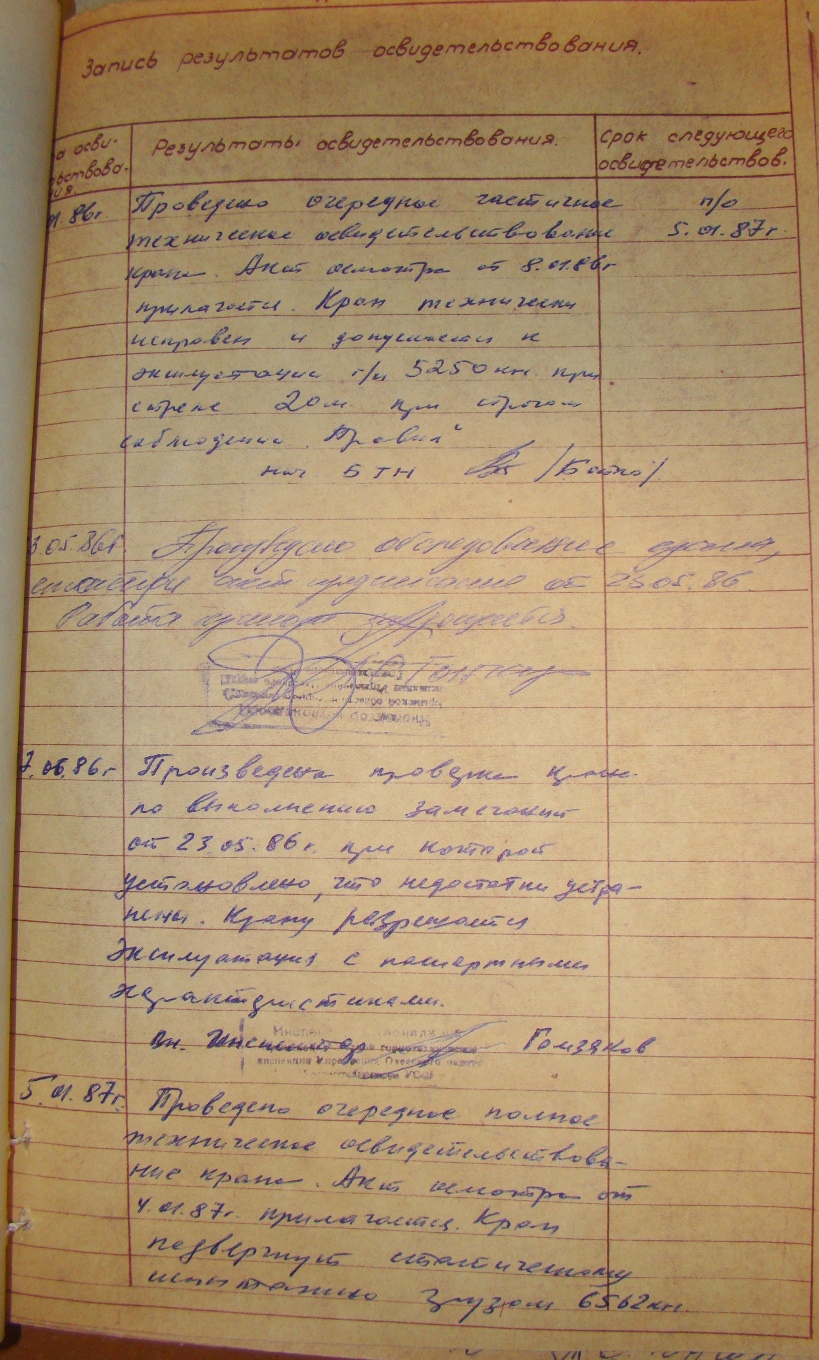

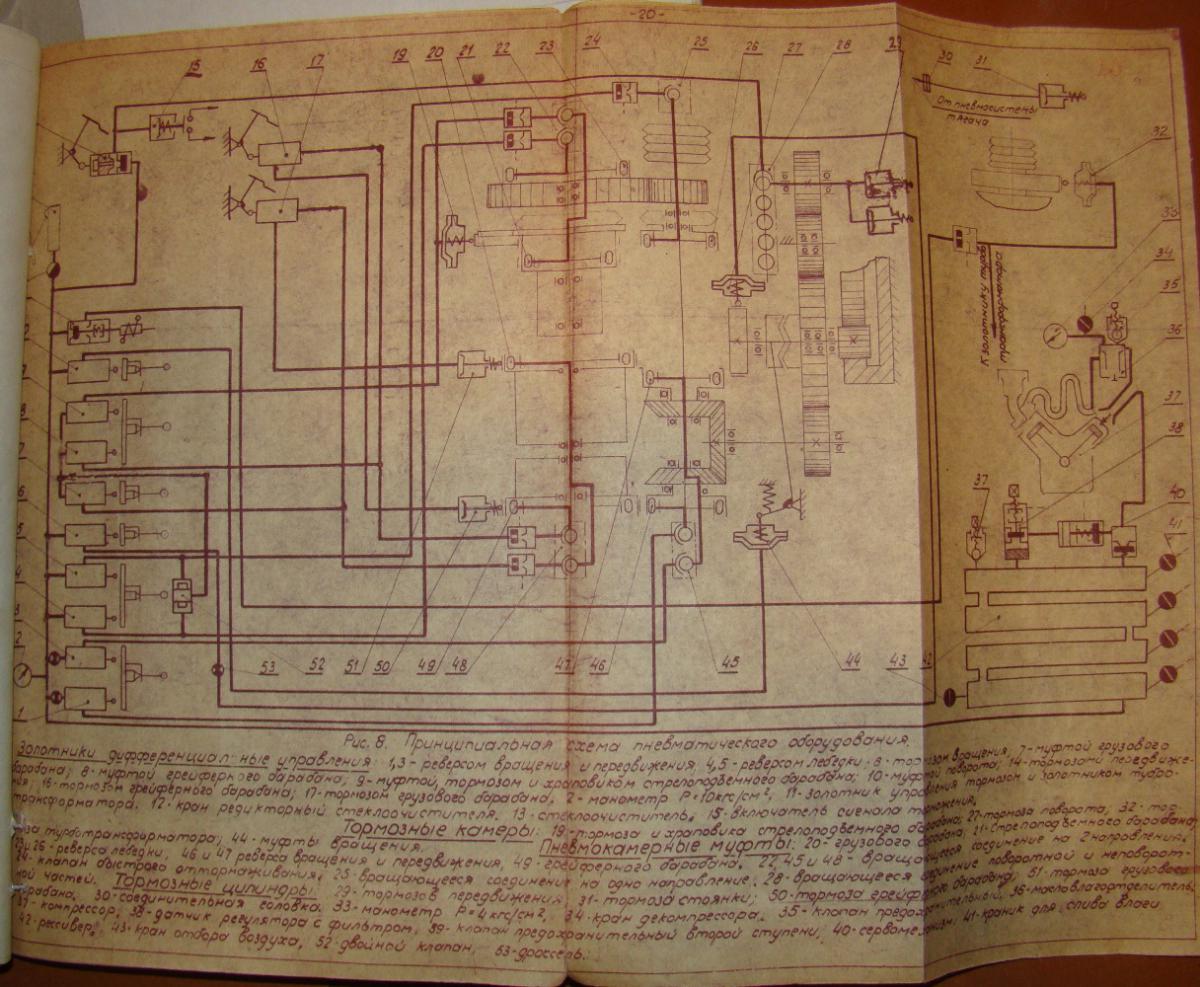

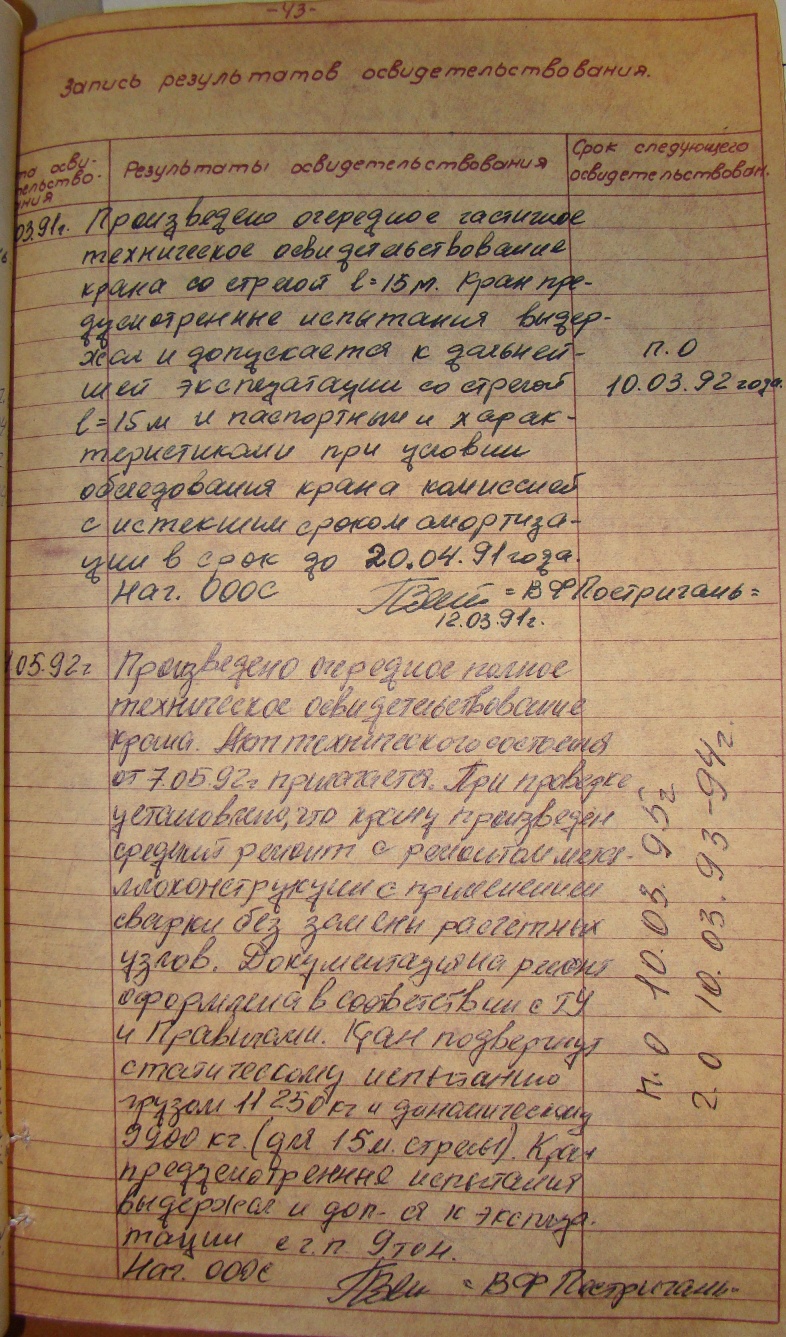

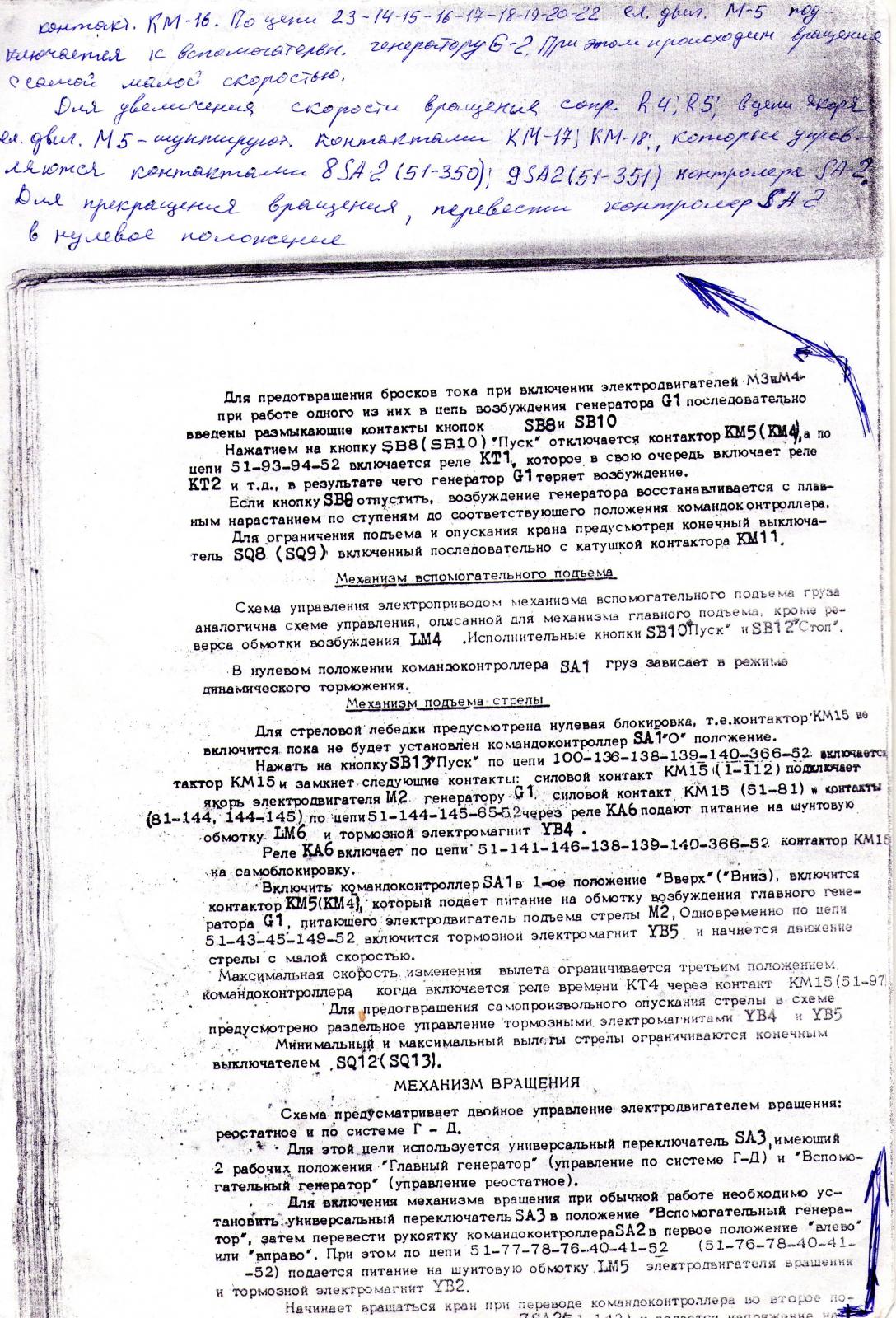

Мой экземпляр схемы СКГ-401

[механик 76]

что-то пошло не так, извините не могу загрузить

[Мишаня]

Добрый день, коллеги. Нужны схемы КБСМ-503Б, поделитесь, пожалуйста.

[Rojan]

Добрый день, коллеги. Нужны схемы КБСМ-503Б, поделитесь, пожалуйста.

а как насчет оглавление посмотреть?!

[Мишаня]

Смотрел. То ли ослеп, то ли ее там нет.

[Rojan]

Смотрел. То ли ослеп, то ли ее там нет.

Вам именно КБСМ-503Б? А просто КБ-503Б.14 не подойдет?

По моему мнению оба эти названия суть одно и то же. Поправьте меня, если я не прав.

КБ-503Б.14 ПЭ3.doc

КБ-503Б.14 Э3.doc

КБ-503Б.14 Э4.doc

КБ-503Б.14_JPG.zip

[Мишаня]

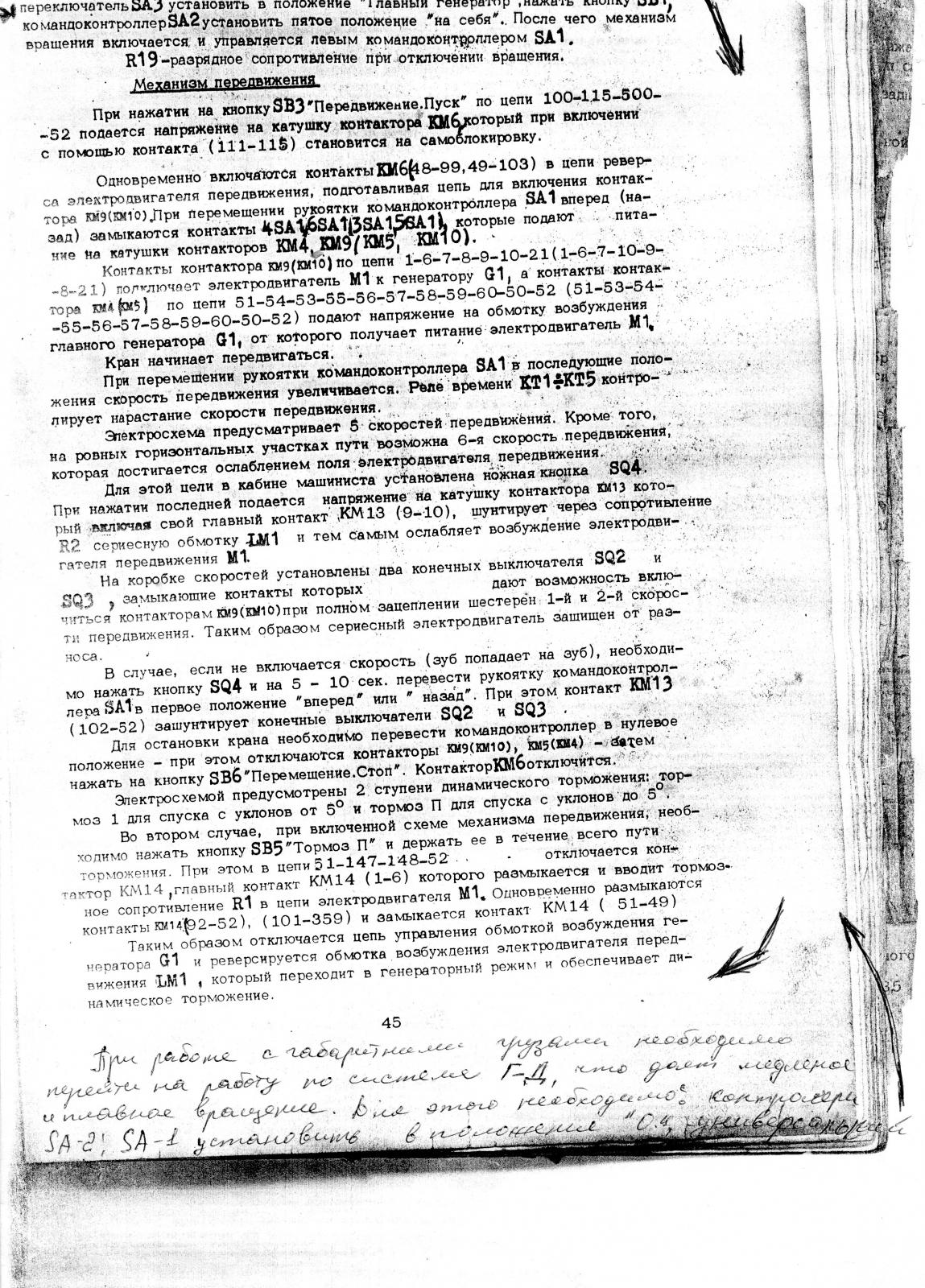

Там вместо системы Г-Д статический Siemens SIMOREG.

[Rojan]

Там вместо системы Г-Д статический Siemens SIMOREG.

тогда долго будете искать...

[Yarkran]

С Праздниками! Мир и Благополучия пользователям tcfs_ru!!!

Вызвался помочь соседу... инженеру-автоэлектрику... нужна полная электрическая схема на автогидроподъемник АГП-18.04... желают восстановить работоспособность гидроподъемника...

выше указана что-то похожее (скачал) но не подошло... предприятие моего доброго соседа готовы оплатить за схему... помогите... можно написать imelsainysinger.semlet@mail.ru

Мир и Благополучия!



ps...не понимаю что с шрифтами... извините! Помогите пожалуйста а, то гугл не все знает!

Отправил на почту так как приложение Splan форум не принимает, заодно и само приложение.

[Dgey]

Отправил на почту так как приложение Splan форум не принимает, заодно и само приложение.

исходник в Splane или сам чертил?

[pavelk]

вот, какой глазастый!))

Я такой кран взял на обслуживание, вот решил подписать кембрики.

[Rojan]

Отправил на почту так как приложение Splan форум не принимает, заодно и само приложение.

выгружайте в формате JPEG, SPlan это может

КПМ-32т_5т Схема передвижения крана 40%.zip

Splan70.zip

[Firsov]

Товарищи, доброго времени суток! Я может и не по адресу, но подскажите пожалуйста есть ли схема подключения сопротивлений для двигателей MTF 312-6 (15/970), MTF 311-6 (11/970), MTF 211-6 (7.5/957). Управление производится контролером ККТ-61. Точно знаю, что схема несимметричная. Кран ГПК-5. Может есть похожие.

[Rojan]

Товарищи, доброго времени суток! Я может и не по адресу, но подскажите пожалуйста есть ли схема подключения сопротивлений для двигателей MTF 312-6 (15/970), MTF 311-6 (11/970), MTF 211-6 (7.5/957). Управление производится контролером ККТ-61. Точно знаю, что схема несимметричная. Кран ГПК-5. Может есть похожие.

вам конкретную схему или может навскидку вот так:



Вот пример подключения контроллера и двигателя БКСМ_5-7 (двигатель MTF-412-6 N=30кВт, 970 об/мин):

[Firsov]

вам конкретную схему или ......

Спасибо за отзывчивость! Но я наверное написал не так. Саму схему подключения я знаю. Мне нужны параметры ящиков сопротивлений. Может номер схемы по ИРАК или сопротивление ступеней. Именно для этих двигателей.

[Rojan]

Здравствуйте коллеги! Раздобыл схему СКГ-401.Как мог скопировал кусками. Кому нужно распечатывайте ,склеивайте внахлёст.

шапка листа 52419-Э3И-1 уже не нужна, а вот спецификацию хотелось бы до конца увидеть...



PS: а вот листа 3, похоже, уже не увидеть никогда(((
