Электрические схемы строительных кранов

Rojan · 12 мая, 2018

Схема СКГ-401, восстановлена благодаря исходникам товарища elek (https://tcfs.ru/index...user/1837-elek/)

в комплекте 2 листа, третьего лист в исходниках нет - там должна быть схема освещения крана

anatolsen · 13 мая, 2018

На просто ГПК-5 : Груз, ход-ИРАК 434332.004-26--1шт и ИРАК 434332.004-27--1шт, получается два блока на каждый двигатель, поворот-ИРАК 434331.003-08---1шт.

Firsov · 14 мая, 2018

На просто ГПК-5 : Груз, ход-ИРАК 434332.004-26--1шт и ИРАК 434332.004-27--1шт, получается два блока на каждый двигатель, поворот-ИРАК 434331.003-08---1шт.

Спасибо! С поворотом все понятно. А вот с 26 и 27 не очень. Одноименные контакты надо соединять? И какие ступени использовать если их на контролере всего пять?

Немножко истории... Достался кран ГПК-5. Схемы нет. Медные провода отсутствуют. И сопротивления в кучу. Я не совсем крановый электрик, но уже в принципе разобрался с этим хозяйством. Осталось сопротивления собрать в одно целое. Прошу помочь разобраться. (Начальник уже достал ;-) )

Rojan · 14 мая, 2018

На соответствующей странице добавил паспорт БКСМ-7-5, прислал Анатолий Заврачаев (https://vk.com/id261482967)

БКСМ-7-5 паспорт.zip

anatolsen · 14 мая, 2018

Схемы ГПК -5 и ГПК-5М. P.S : может кто поделится схемой на румына TELEMAC HT-125S?

Изменить

Firsov · 15 мая, 2018

Схемы ГПК -5 и ГПК-5М. P.S : может кто поделится схемой на румына TELEMAC HT-125S?
Изменить

Огромнейшая благодарность!!!!

Просьба админам закрепить. Я думаю многие нуждаются. Еще раз СПАСИБО!

Rojan · 15 мая, 2018

Огромнейшая благодарность!!!!
Просьба админам закрепить. Я думаю многие нуждаются. Еще раз СПАСИБО!

занесено в каталог на первой странице

Rojan · 15 мая, 2018

Добавил на первой странице ссылку на форум портальных кранов, там есть электросхемы.

http://forum.portalkran.ru/viewtopic.php?t=3425

elek · 15 мая, 2018

шапка листа 52419-Э3И-1 уже не нужна, а вот спецификацию хотелось бы до конца увидеть...

PS: а вот листа 3, похоже, уже не увидеть никогда(((

gidr83 · 15 мая, 2018

привет всем помогите если у кого есть схема крана SMK-10.200 скинте пожалуйста

Rojan · 15 мая, 2018

большое человеческое спасибо!

tyriniv · 16 мая, 2018

привет всем помогите если у кого есть схема крана SMK-10.200 скинте пожалуйста

SMK-10.200 - это новое название КБ-408.21.

Rojan · 17 мая, 2018

Закончил схему СКГ-401, выложил на предыдущей странице в соответствующем посте...

Rojan · 22 мая, 2018

Нашел в сети учебник, [Л.Г._Блохин и др.]_Краны ДЭК-25Г_ДЭК-251_ДЭК-161, наверное многим пригодится)))

Л.Г._Блохин и др._Краны ДЭК-25Г_ДЭК-251_ДЭК-161.zip

Rojan · 23 мая, 2018

на первой странице добавил приложения к Инструкции по Эксплуатации КС-5363:

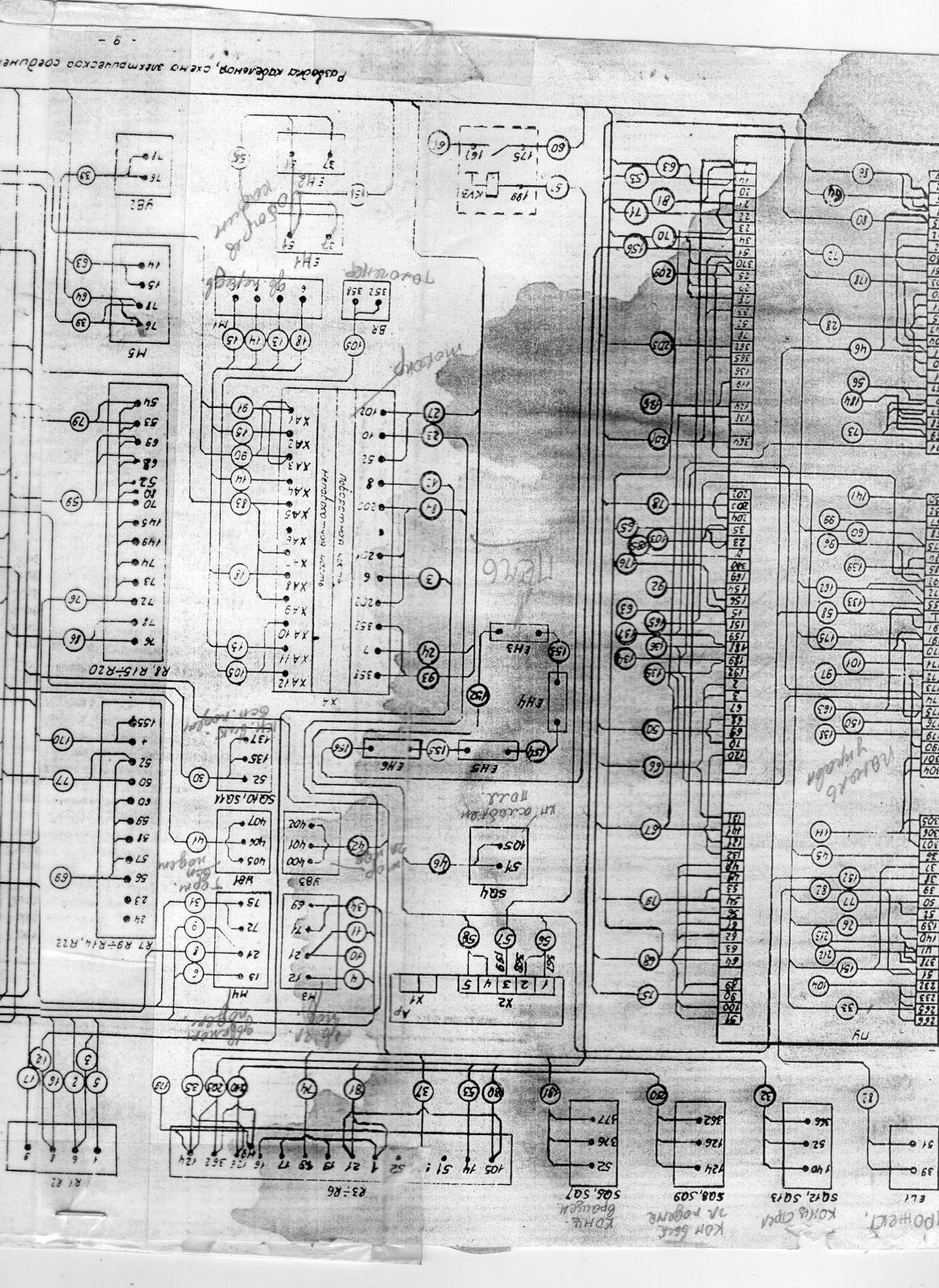

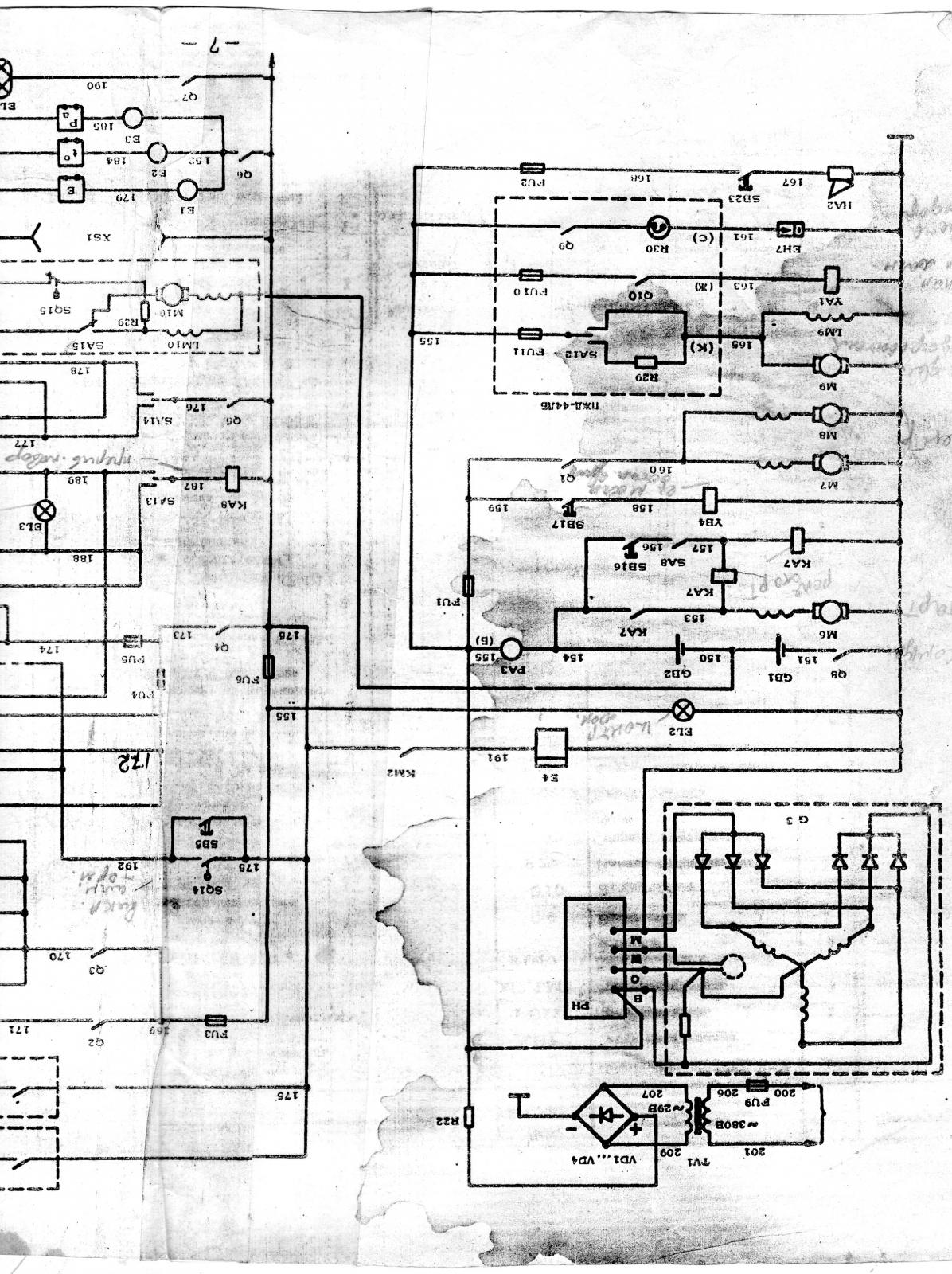

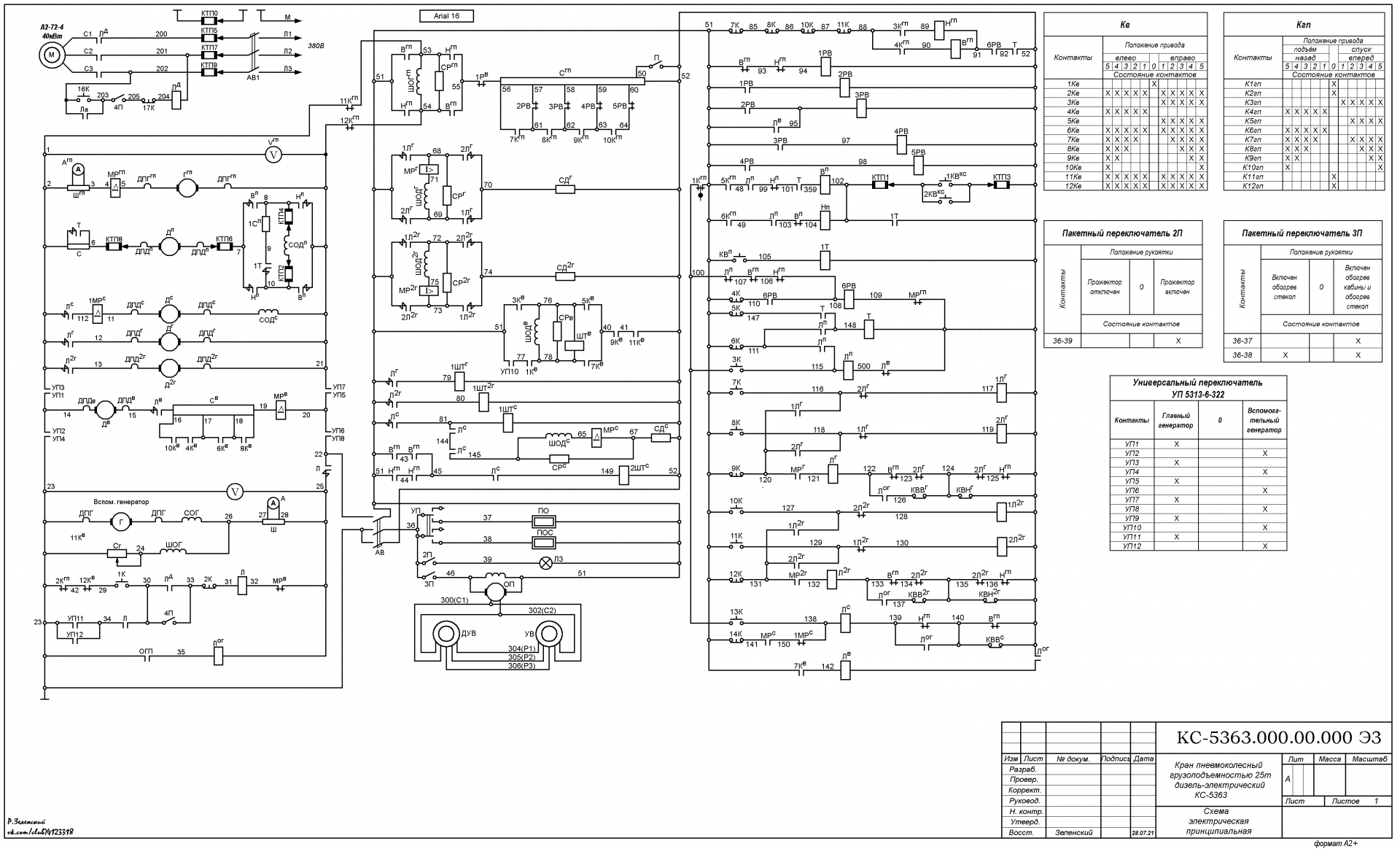

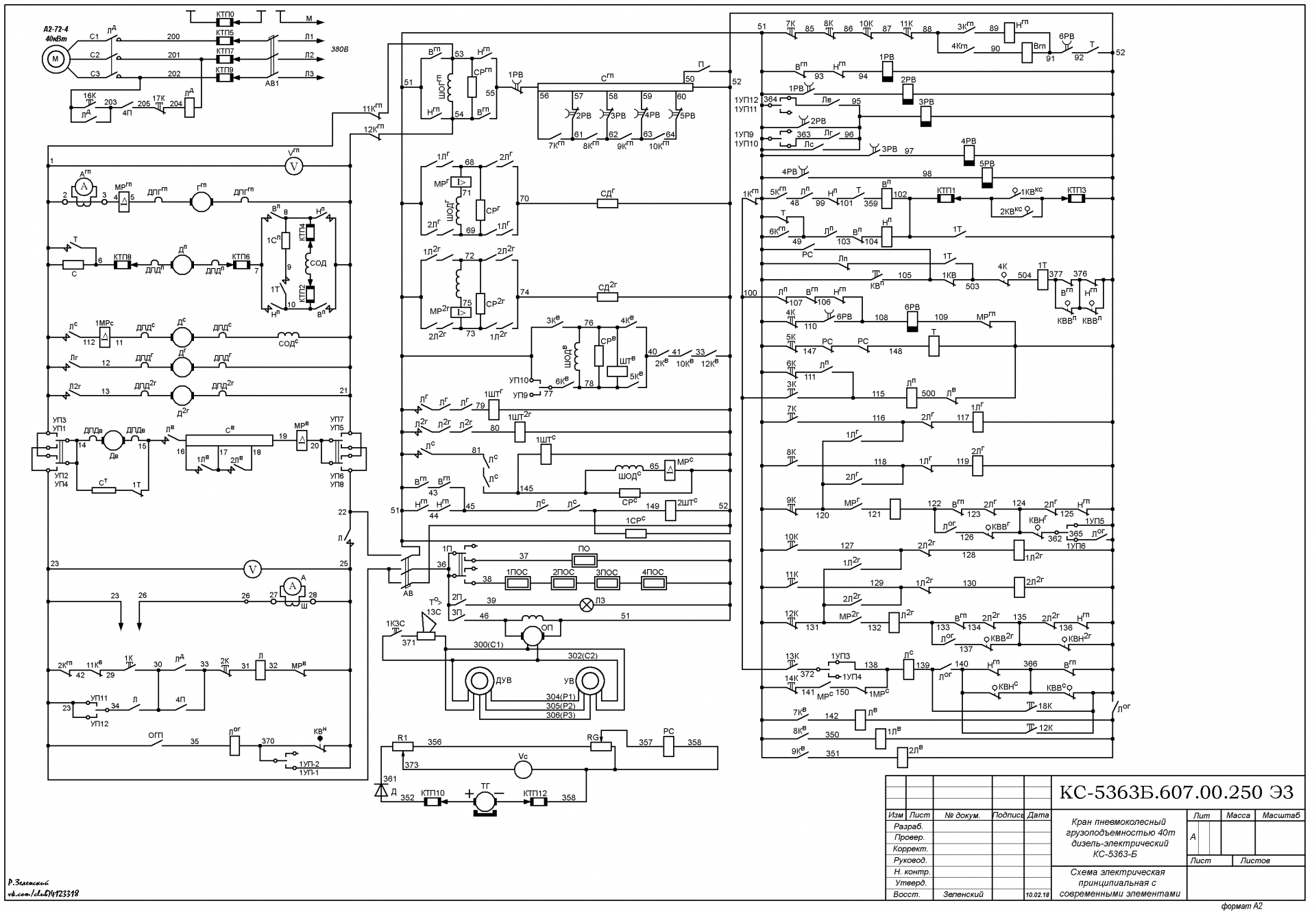

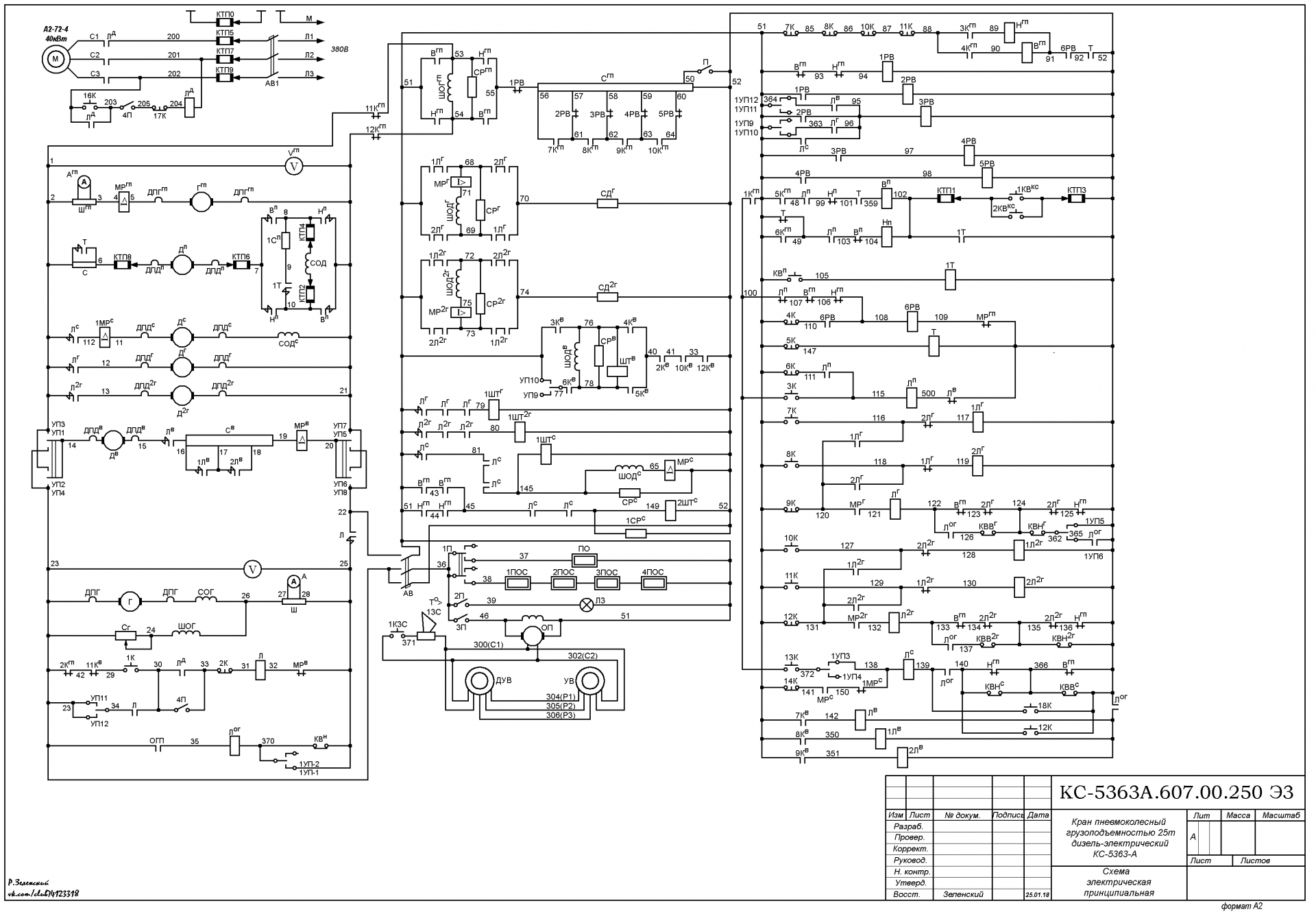

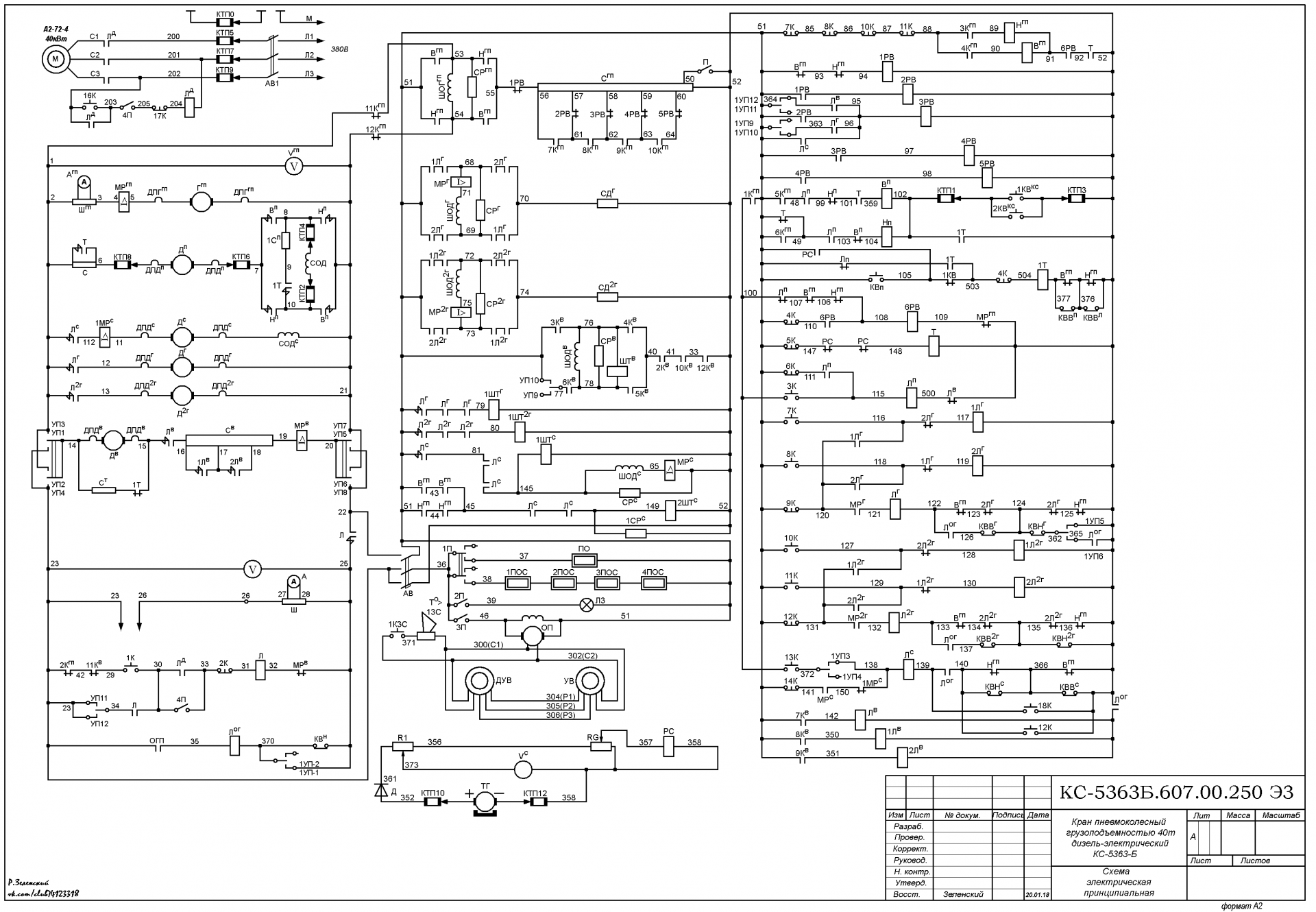

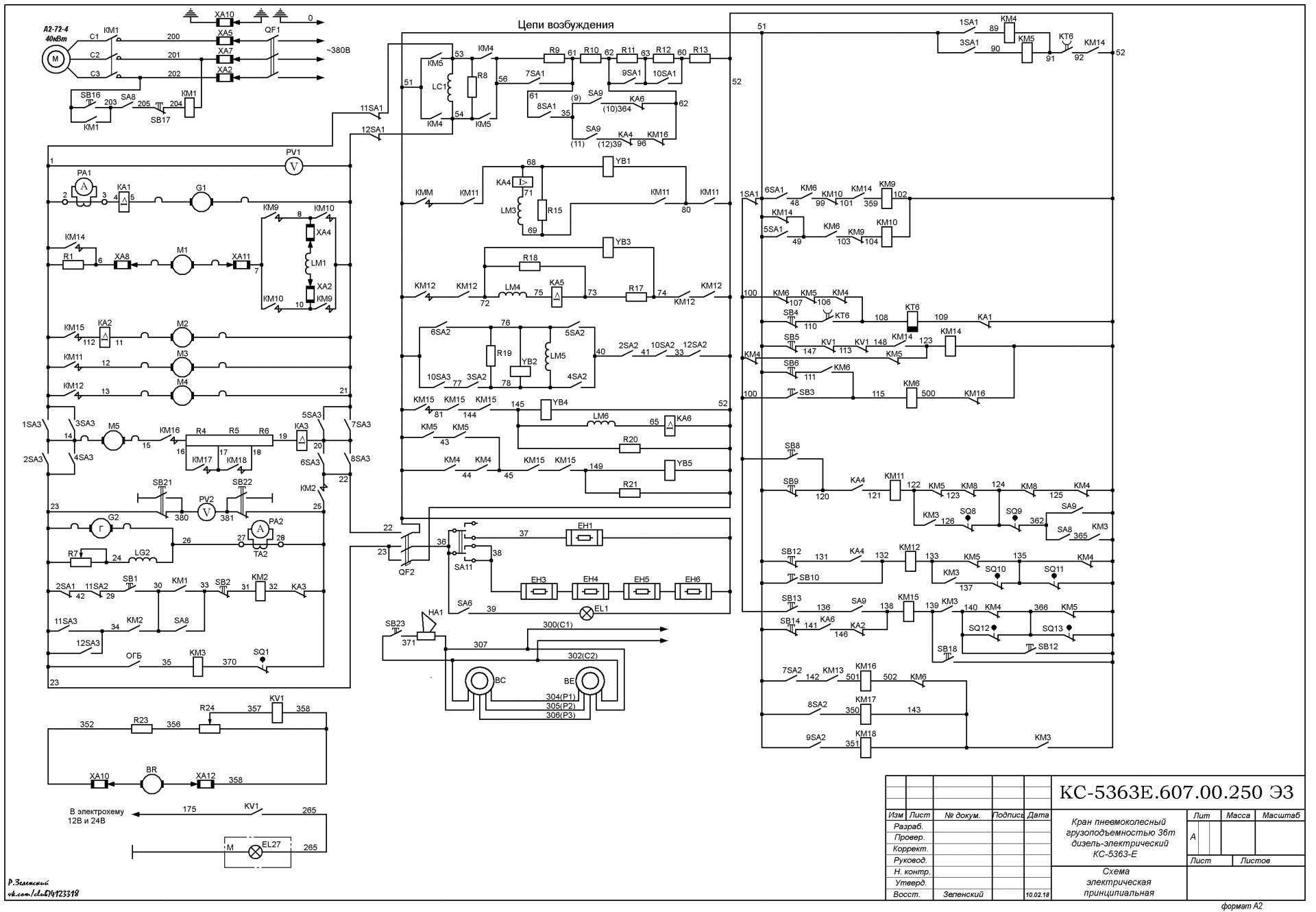

Схема электрическая принципиальная 220в.

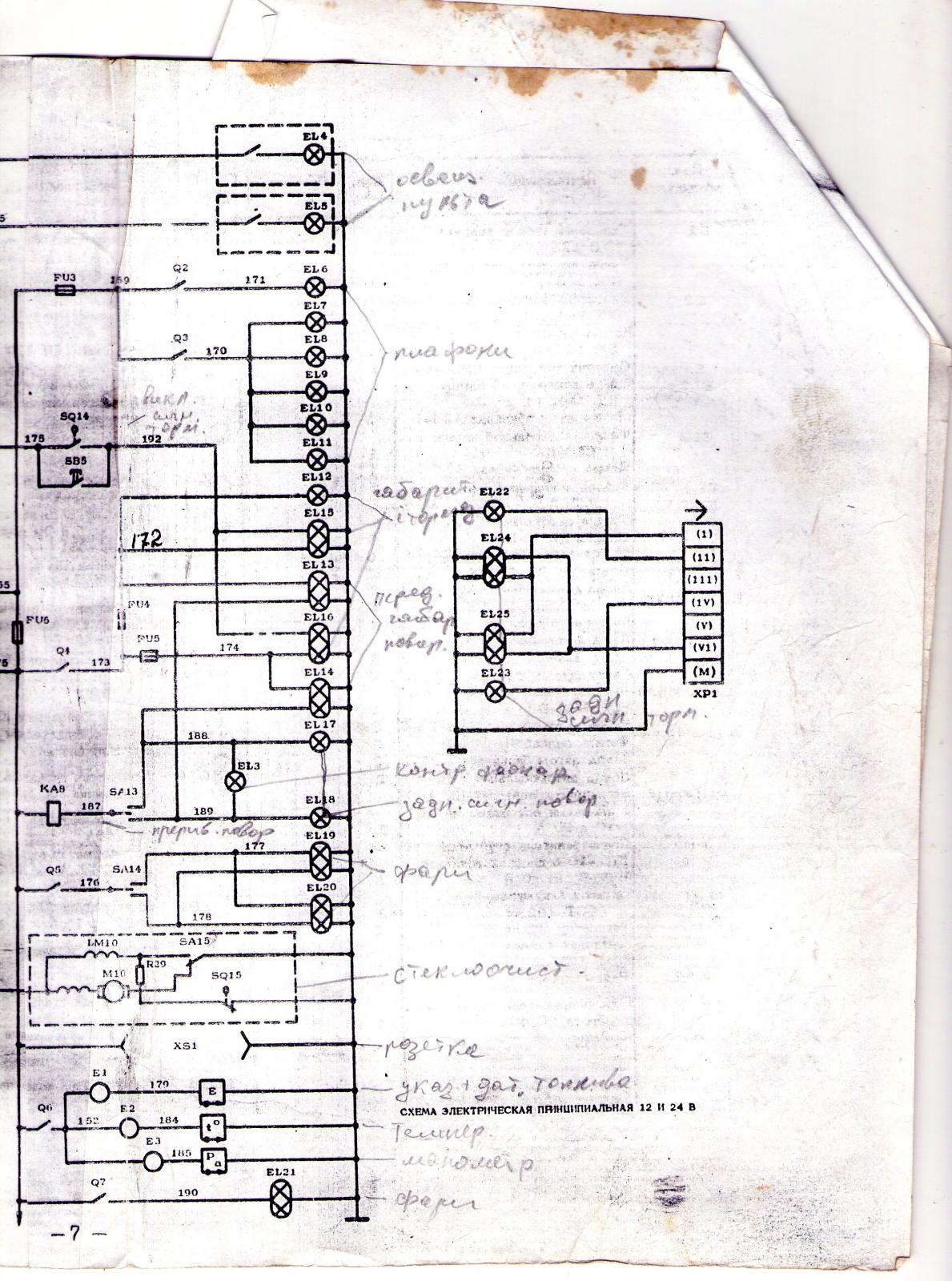

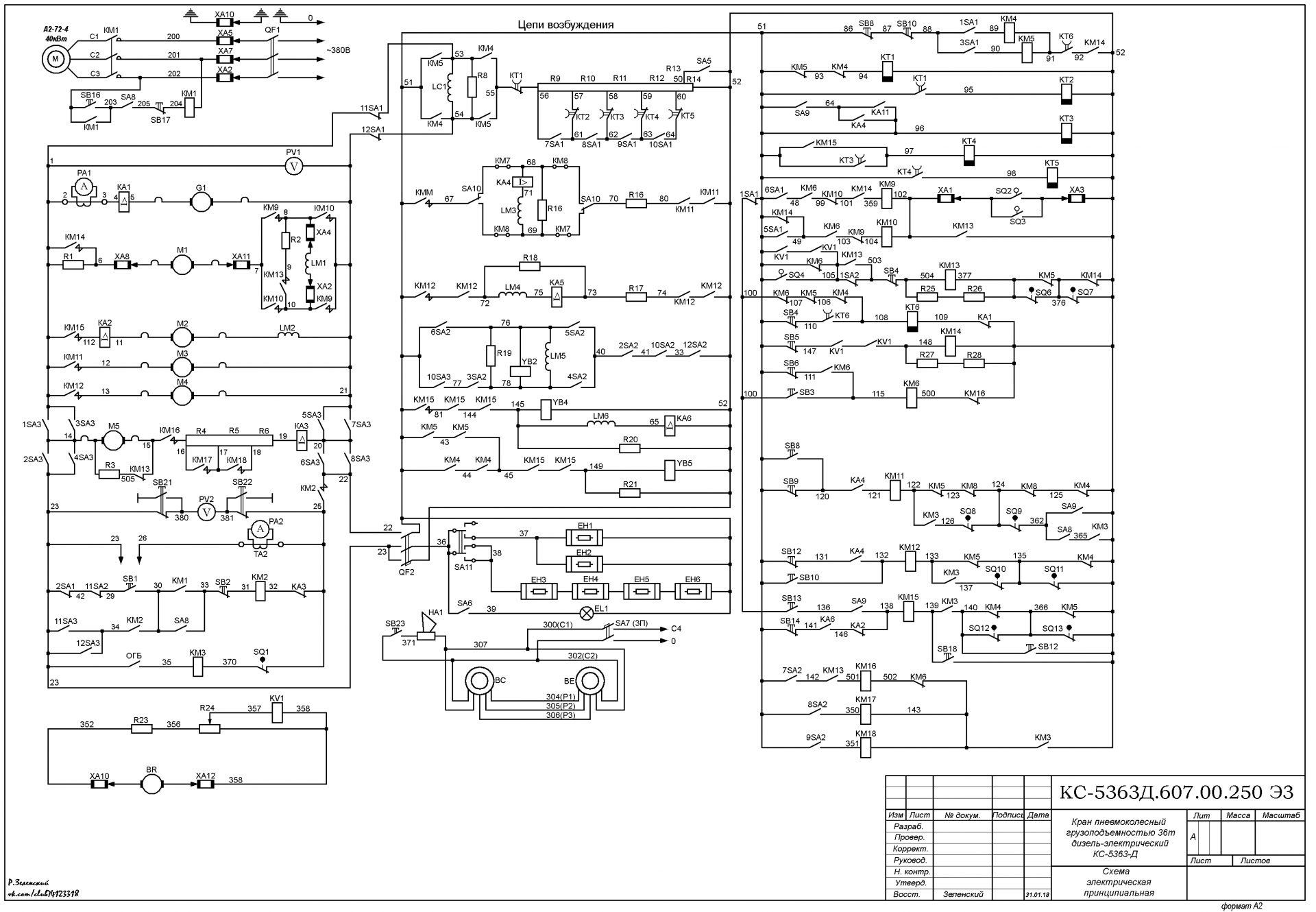

Схема электрическая принципиальная 12 и 24 вольт.

Схема электрическая принципиальная ограничителя грузоподъемности

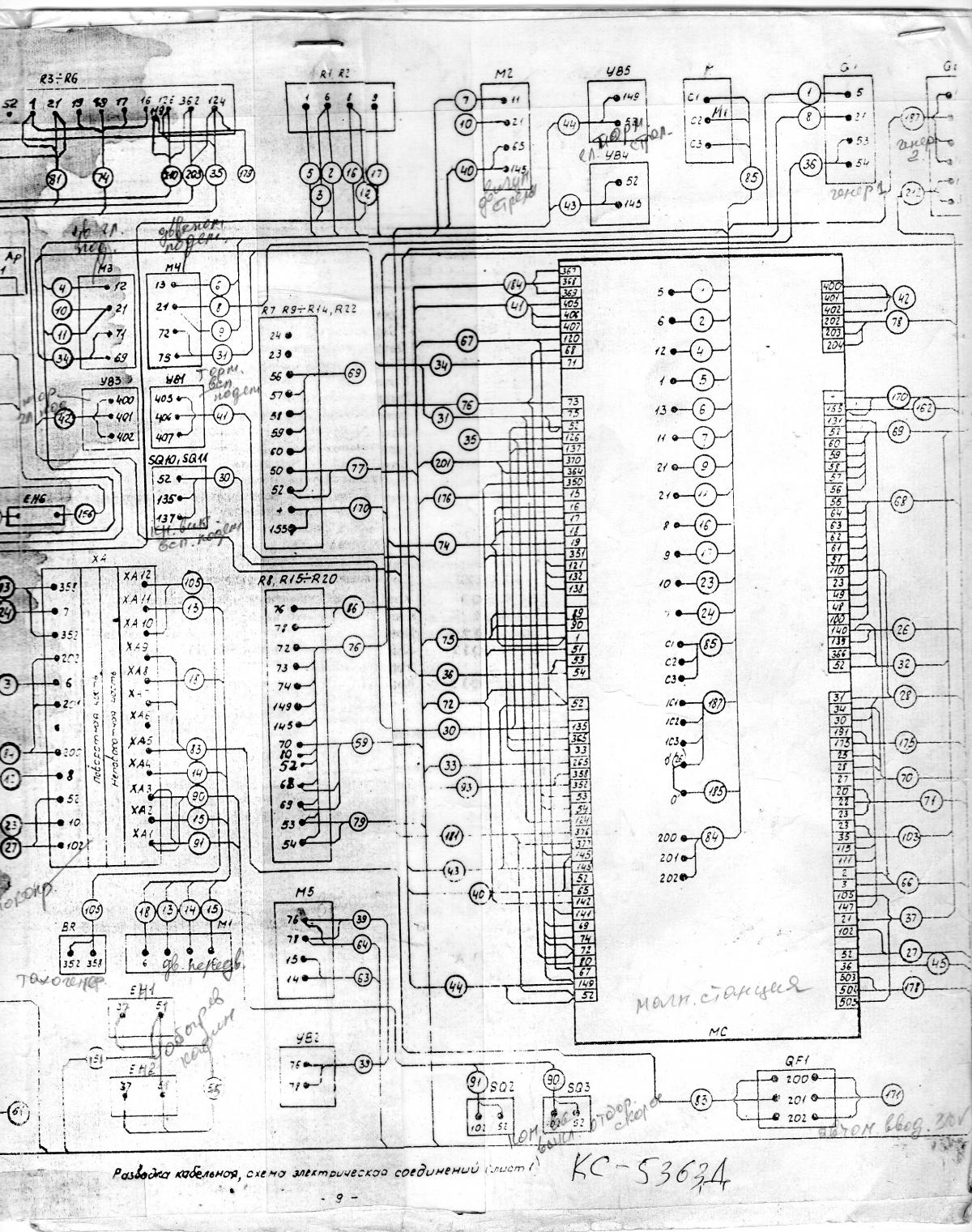

Схема электрическая соединений

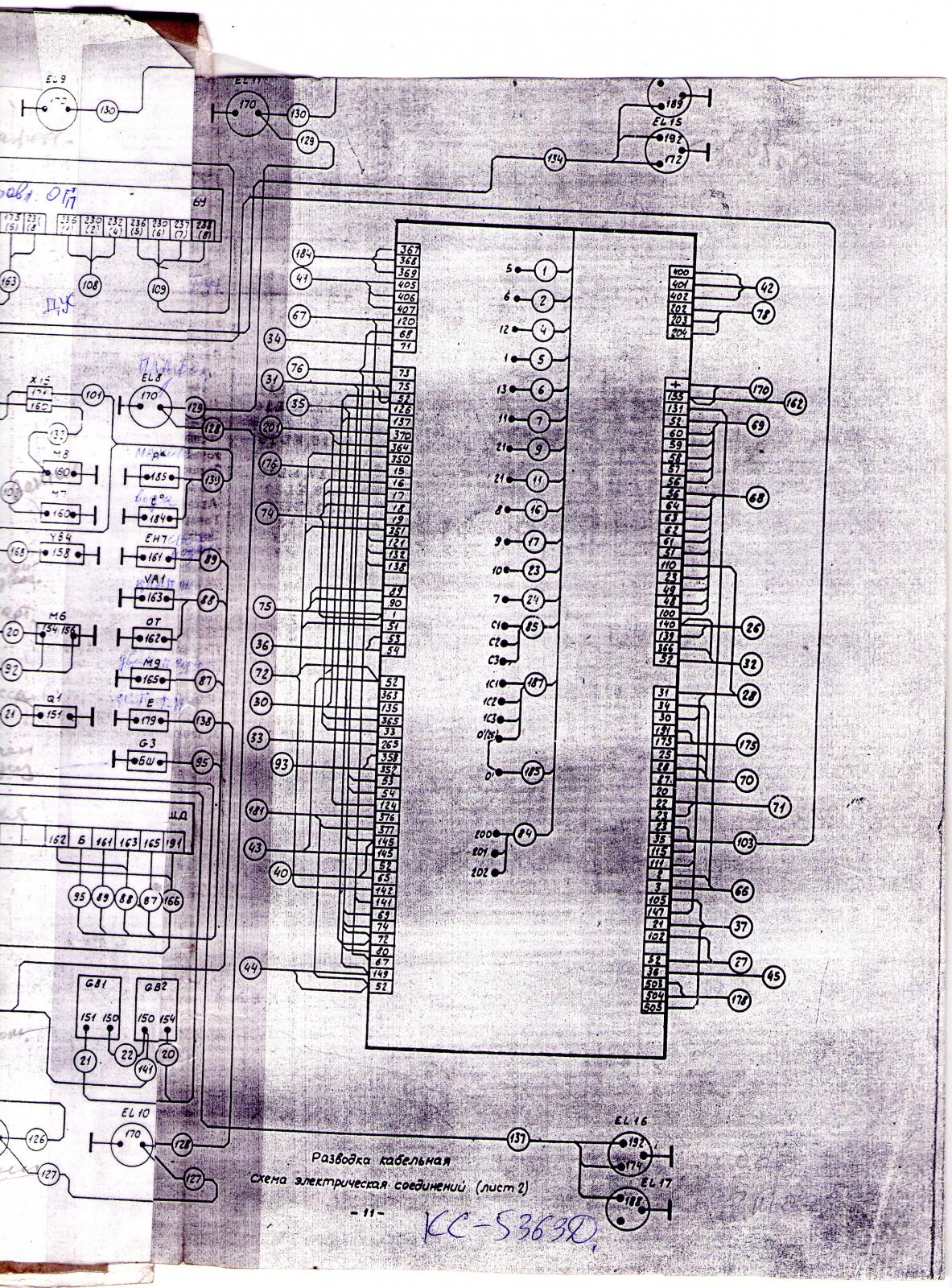

Разводка кабельная. Таблица соединений

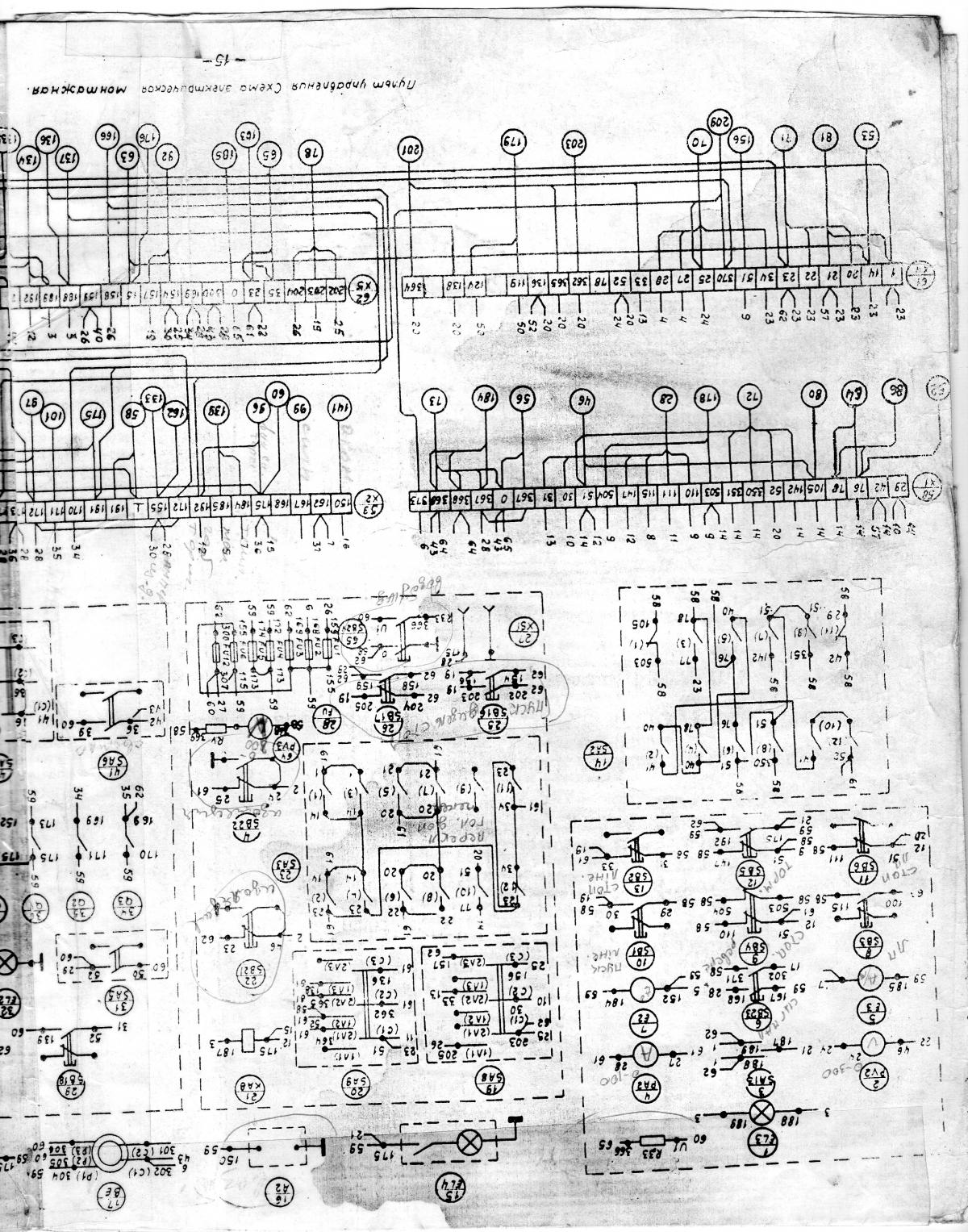

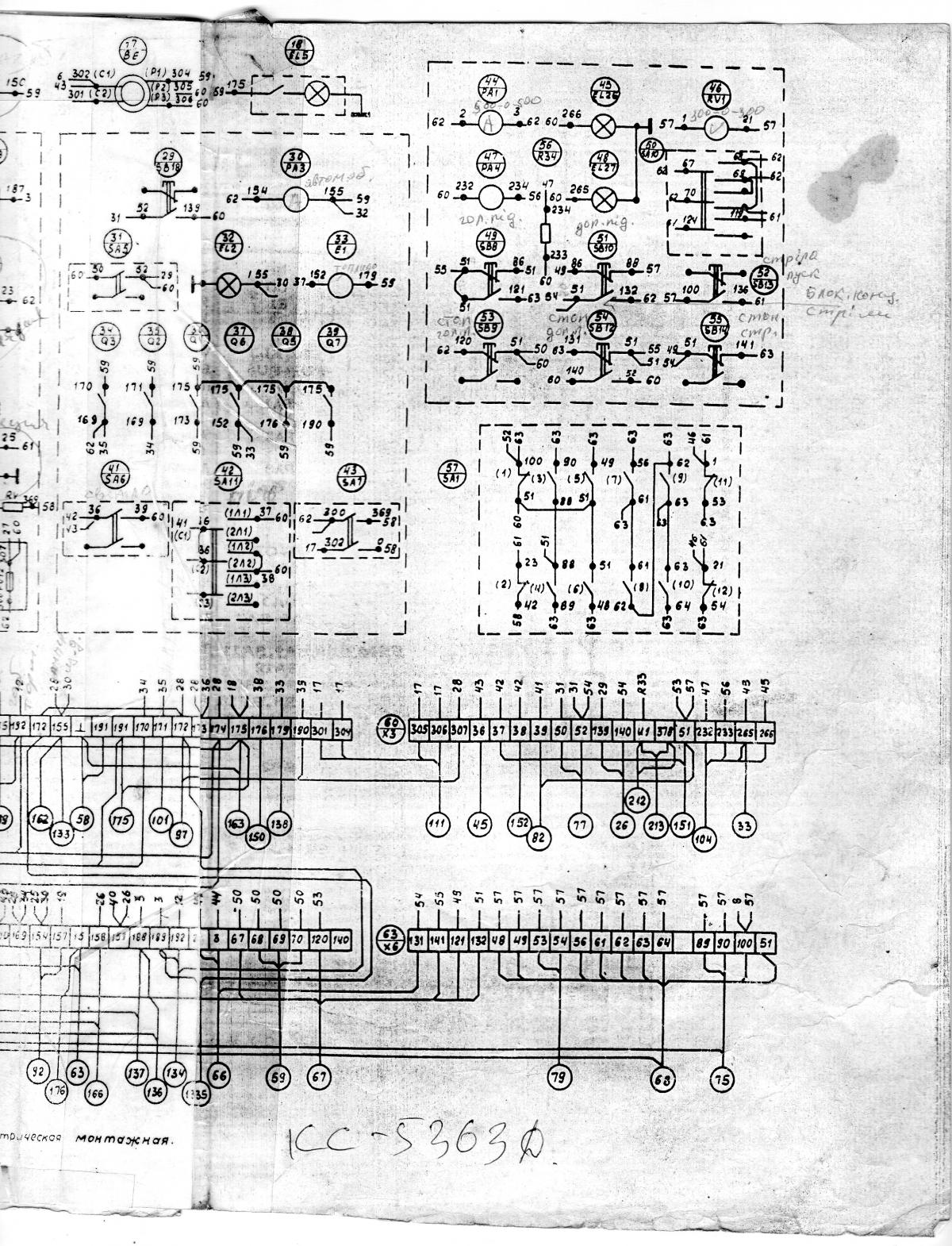

Схема электрическая монтажная пульта

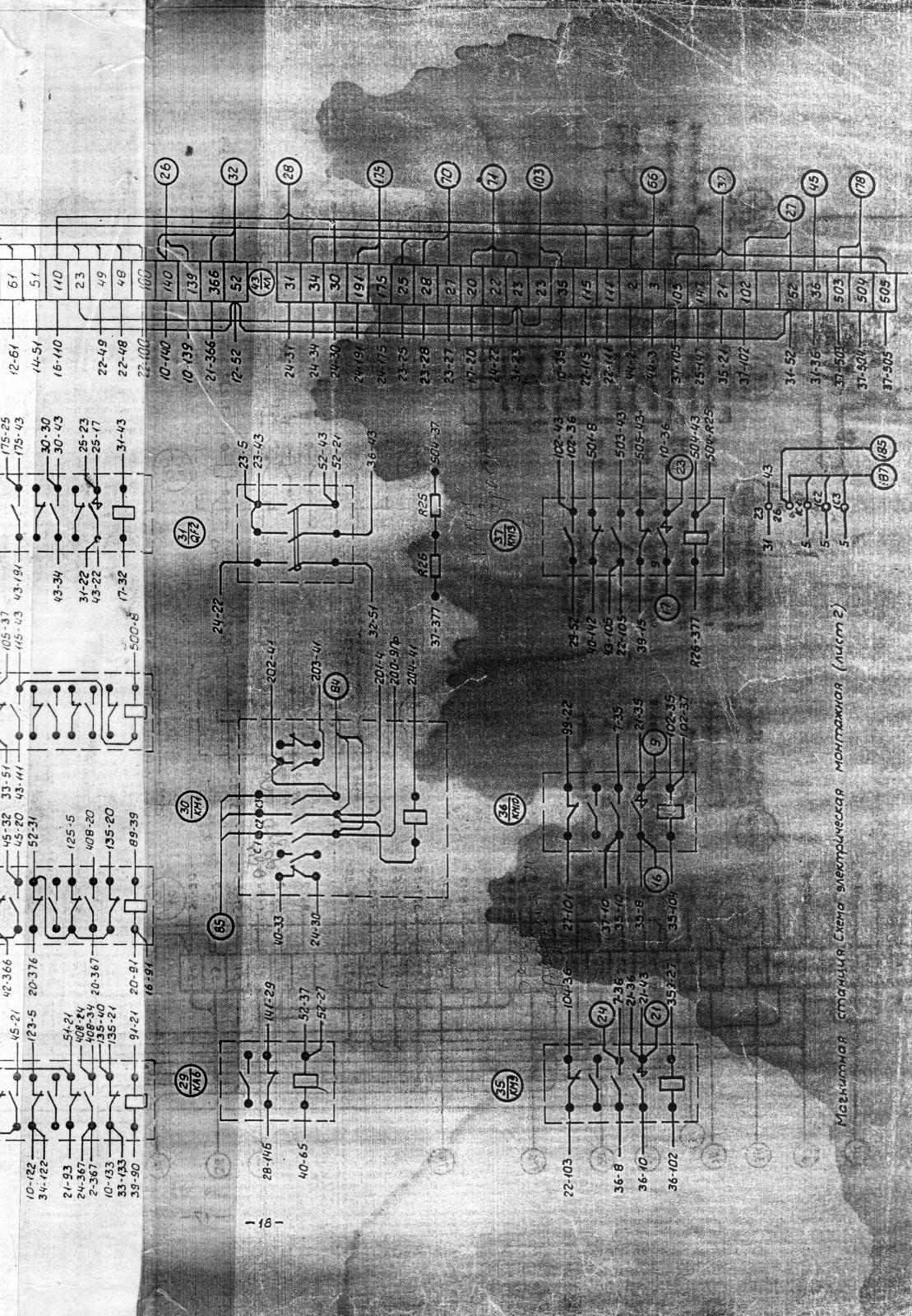

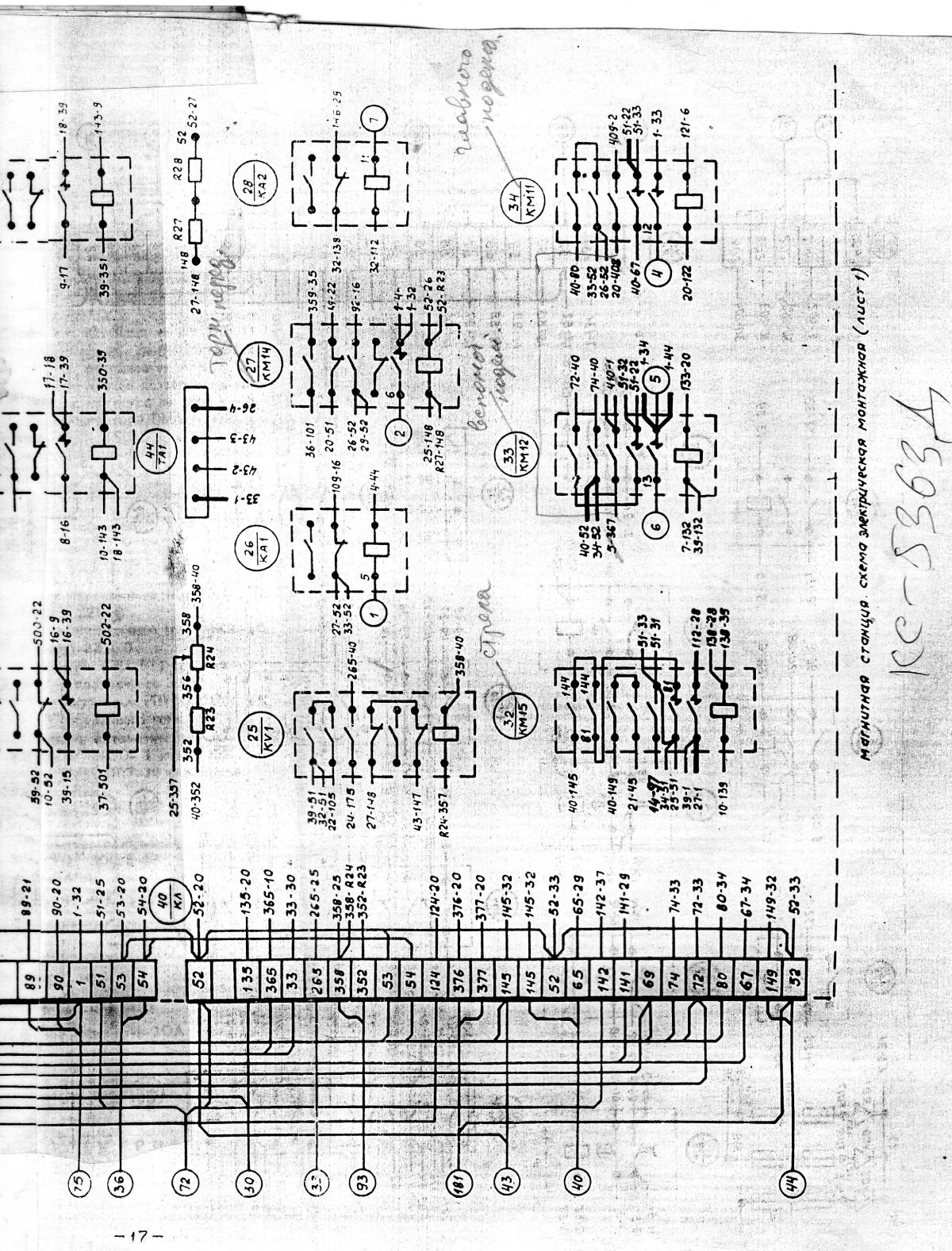

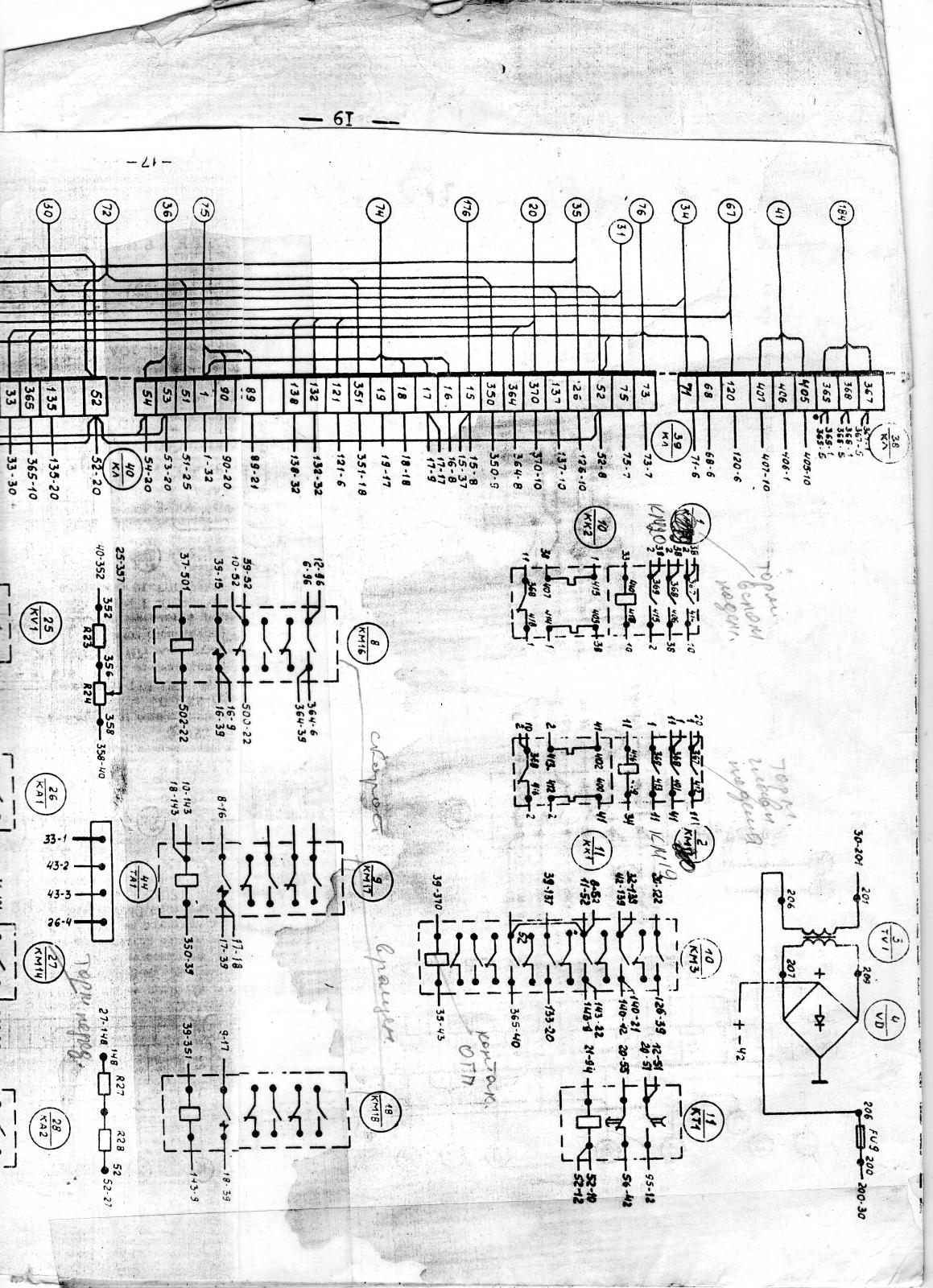

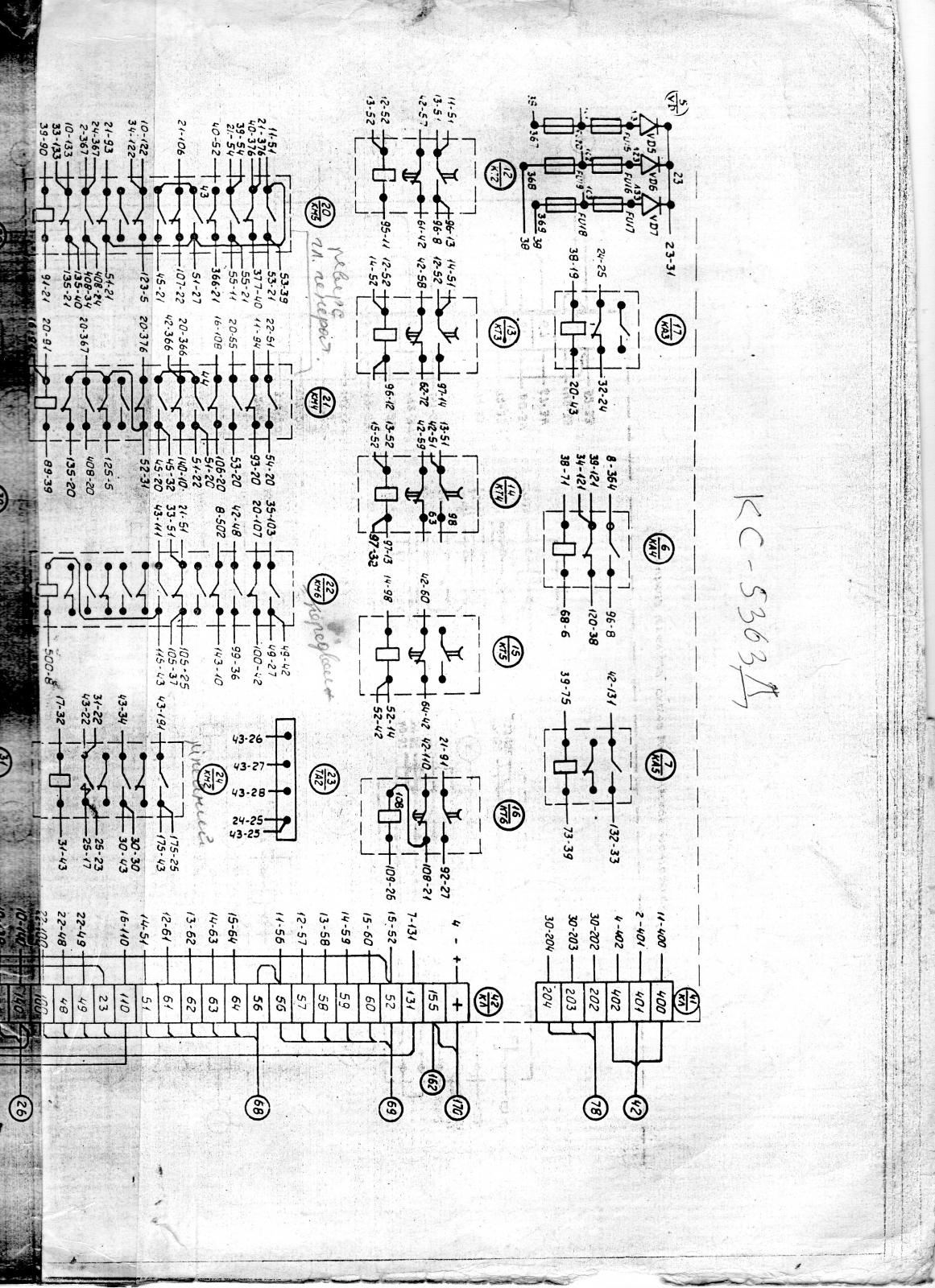

Схема электрическая монтажная магнитной станции

Схема электрическая монтажная щитка освещения

Схема электрическая монтажная универсального переключателя

Схема электрическая монтажная щитка дизеля

Схема электрическая монтажная кольцевого токоприемника

Схема электрическая монтажная 1УП

Схема электрическая монтажная командоконтроллеров

Схема электрическая монтажная сопротивлений

КС-5363, приложения к ИЭ.PDF

Rojan · 25 мая, 2018

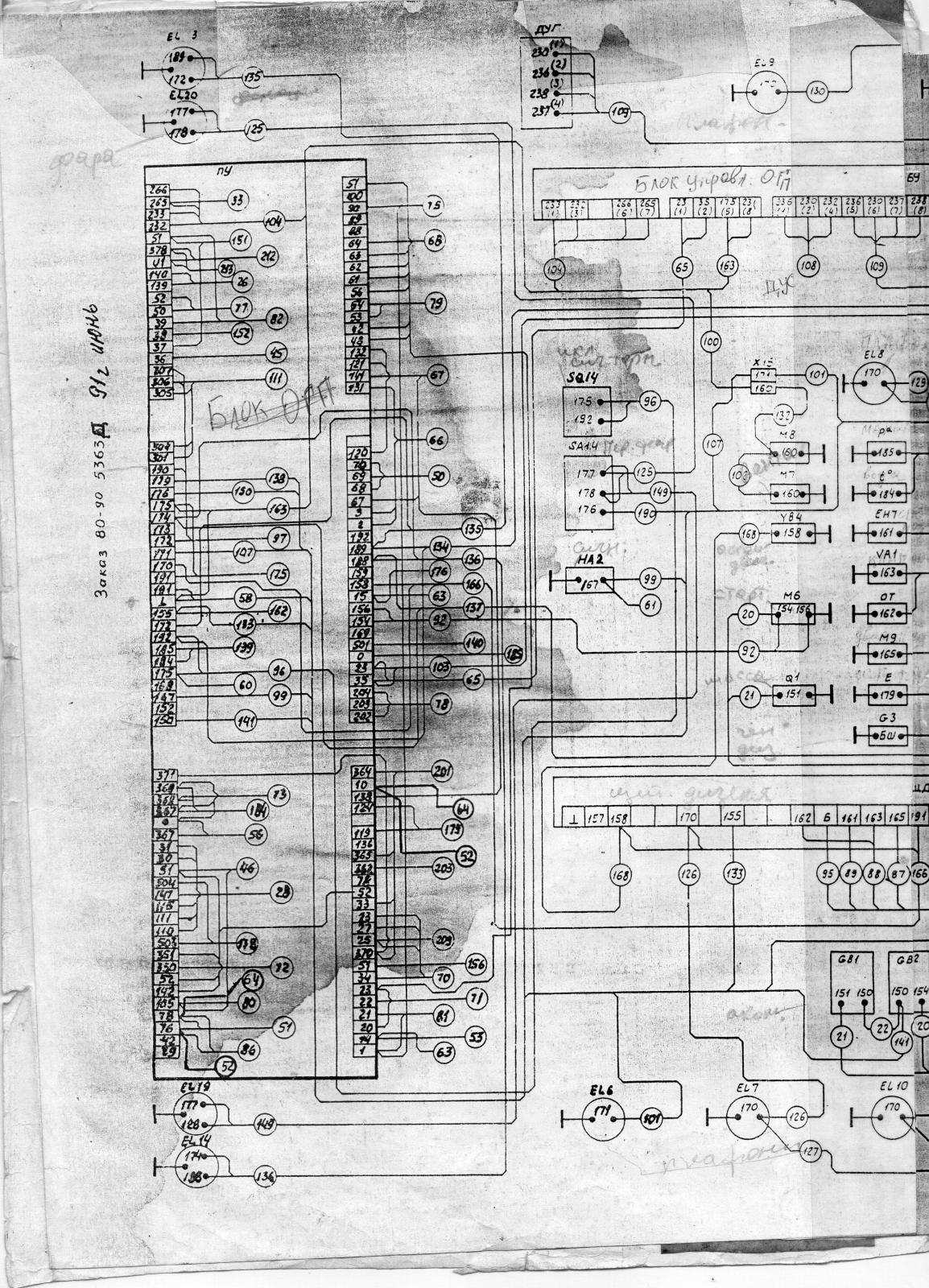

Господа наладчики, есть животрепещущий вопрос - начал рисовать ДЭК-401. Первый лист практически не читается, только крупное. На 5 листе, похоже, было освещение крана. Если есть оказия, просьба прислать исходник, потому что не помню, где качал...(((

ДЭК-401_полн_JPG.zip

ДЭК-401_ШТР12.2.001 РЭ шкаф выходных тиристоров.pdf
