Юрий Баг

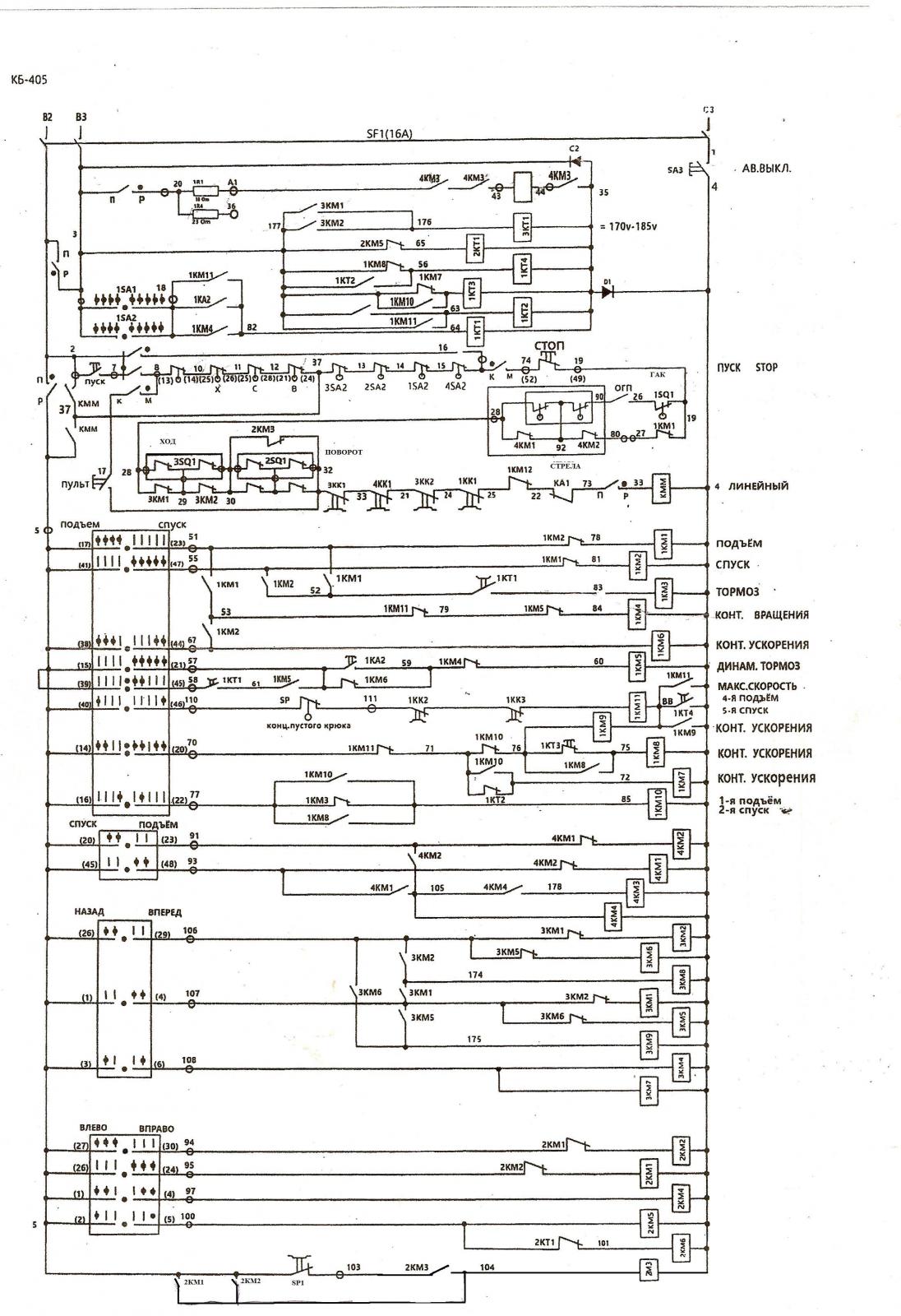

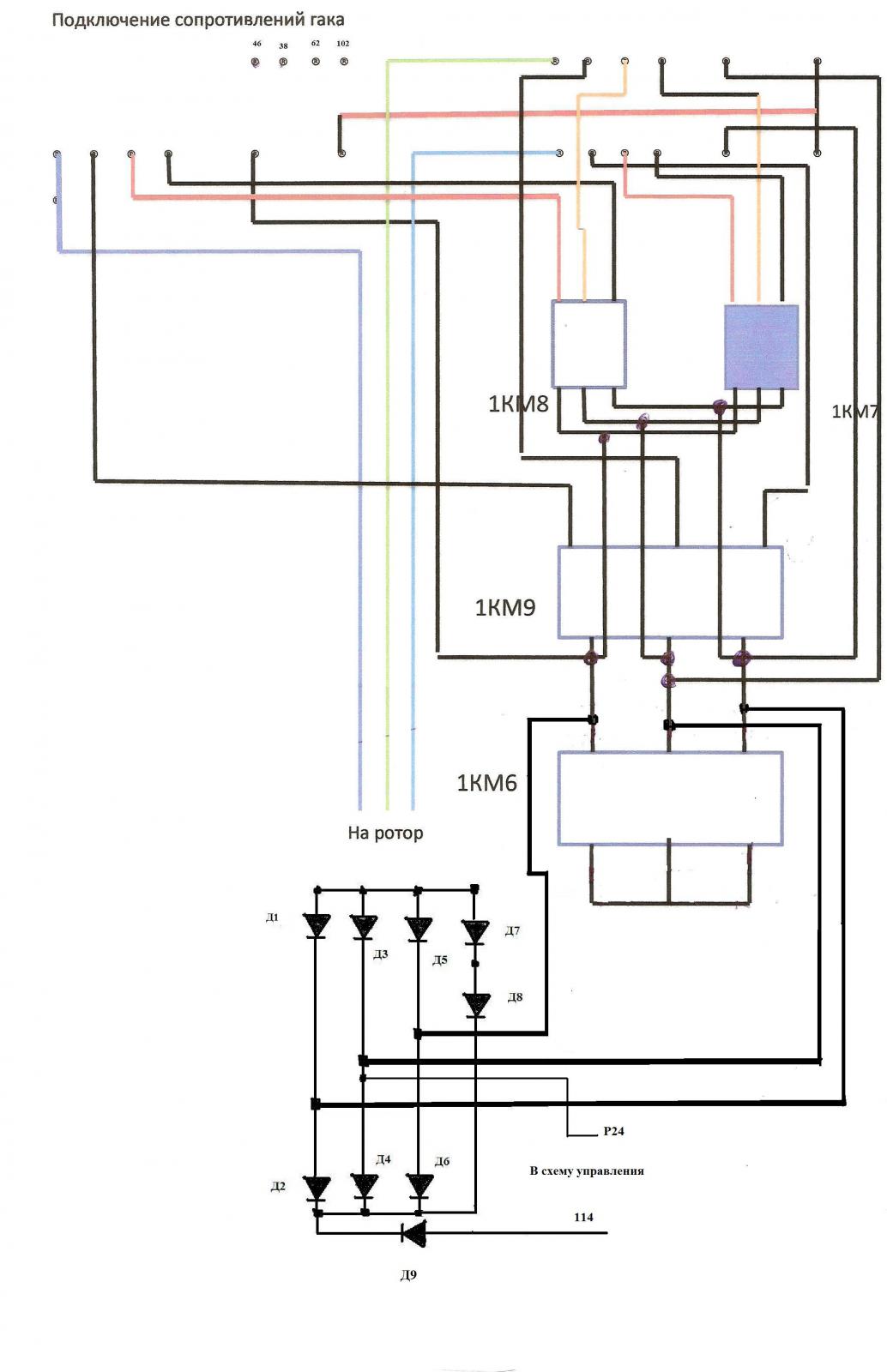

Здесь то есть. Но это принципиальные съемы, а можете подсказать где есть монтажная схема, схема и маркировка распайки блоков сопротивлений.

А вдруг кому надо.

КБ 405 1А

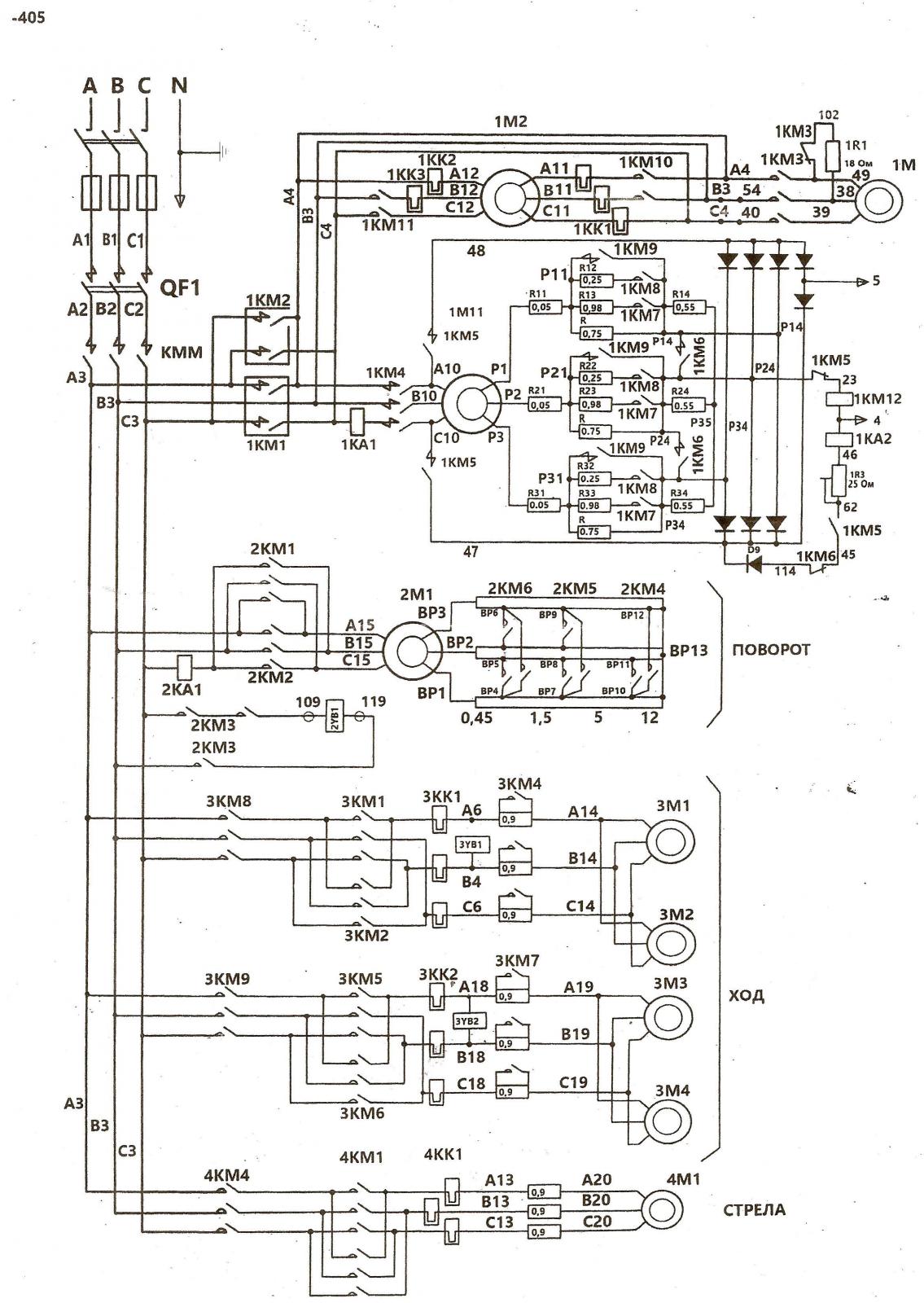

Спасибо. Это понятно. И еще вопрос. Как распаиваются провода с блока сопротивления на пускателях( контакторах) 2КМ4,2КМ5,2КМ6 поворота? Маркировка. ВР1-ВР12.

Не совсем понятно. Есть другая диаграмма. Какие контакты на КК ( командо контролер) замыкаются и при каких скоростях.

Кто может выложить описание очередной работы контакторов гака крана КБ 405.
