Вячеслав86

Спасибо вам. Но я, похоже, слишком туп для такого оборудования.

С подобной техникой я редко сталкивался в своей практике. Но понимая принцип представляю себе такую картину: Когда я нажимаю на ДУ кнопку "вира 1"-замыкается пускатель с тремя фазами на статор и пускатель с тремя фазами с ротора замкнутыми звездой через сопротивление 1 Ом (например). Когда нажимаю "вира 2"- со статора фазы замыкаются через сопротивление 0.5 Ом. Все двигатели до ревизии были подключены через ККТ-61, а он имеет 5 скоростей-то есть 5 различных сопротивлений подаваемых на обмотку ротора. Две из этих пяти скоростей мне надо найти, желательно не перебирая блок сопротивления. Но необходимый мне блок сопротивления (рис. 1) сложнее чем (рис. БУ6). Так что я решил разобраться сначала с тем что проще чтоб понять принцип P.S Как это **р с ним с прекосом? Разве можно подать на одну обмотку ротора 1 Ом, на вторую 2 Ома а на третью 3 Ома? Сгорит же.

Имеется такой отреставрированный блок сопротивления БК12МУ2 (рис.1). С него 1-это сопротивление на двигатели отвечающие за ход тележки. 2-это (основная проблема) блок сопротивления на двигатель отвечающий за поднятие/спуск груза. Есть ещё один ящик сопротивления там расположены два вот таких блока (рис. БУ6) он даёт сопротивление на два двигателя отвечающие за ход крана по рельсам. Из всего что я описал в 2-х последних сообщения мне необходимо знать только подключение сопротивления на поднятие/спуск груза. Всё остальное будет двигаться с одной скоростью, а вот поднятие/спуск необходимо сделать на две скорости. Далее...

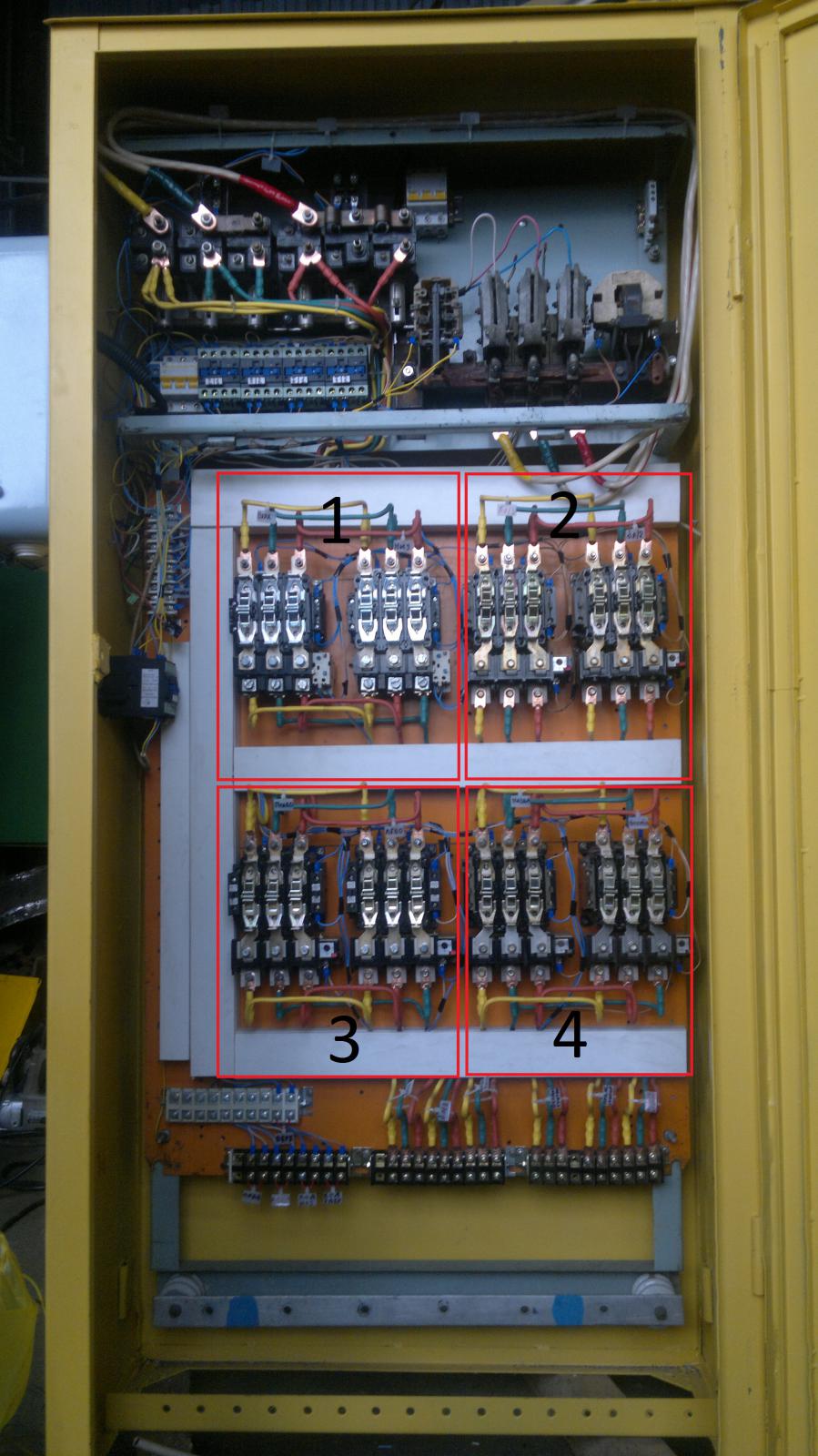

Сейчас я попробую отобразить полную картину. Был рабочий козловой кран. Его разобрали, провели ревизию и решили немного переделать. Переделка заключается в том чтоб убрать кабину и производить все манипуляции краном через пульт ДУ. Для этих целей был собран щит такого плана (рис. 1) Где 1- это двигатель на поднятие/спуск груза. 2- это блоки сопротивления на двигатель поднятия/спуска груза. При срабатывании первого пускателя из красной рамки 2 скорость поднятия/спуска груза =n, при размыкании первого пускатели и замыкании второго пускателя в цепь включается дополнительное сопротивление и скорость =n/х. Где х-это некий коэффициент деления скорости в зависимости от сопротивления. 3 это ход тележки вправо/лево. 4- движение крана по рельсам. Далее...

Тип двигателя MTF 412-бу1А. Блок сопротивления БК12МУ2.

Rojan. Немогу написать вам в личку. Вот мой номер МТС8 912 534 81 05 Вячеслав. Если вас не затруднит проконсультировать меня, сделайте дозвон и я вам перезвоню.

А какой допустимый диапазон отклонения сопротивления между фазами подключенными через сопротивление? 10% ? Если так и насколько я понял по схеме замеры сопротивления производятся на Р1, Р2 и Р3. То имеется недопустимый перекос. Возможно я что то н еправильно понял !?

Большое вам спасибо. Я скачал все ваши схемы. Завтра распечатаю и буду разбираться.

Я хочу сделать хотя бы так как было. Был рабочий кран, его разобрали, провели ревизию, в том числе и блоков сопротивления (заменили подгоревшие перемычки и т.д.). Сейчас нет ни того электрика который проводил демонтаж и ревизию, ни крановщика который мог бы сказать о количестве скоростей- крана,тележки, грузоподъёмного механизма. Есть только несколько фото сделанных до ревизии, они в плохом качестве. В документации отсутствует схемы, есть только маркировки различных комплектующих.

О каких именно данных на двигатель вы говорите?

1. Ящиков с блоками сопротивления два. Во втором два блока сопротивления отвечают за ход тележки и поднятие/спуск груза. 2. Это первый ящик и сопротивление с него идёт на два двигателя отвечающие за ход крана по рельсам. 3. Что значит "все контакты Р15 в кучу" там ведь всего один контакт.

Спасибо за схемы. Уверен что будут полезны. Может в них и найдётся ответ.

Согласно схеме представленной на 3D модели я предполагаю что контакты 3,4 и 6 (т.к. соединены перемычками) являются звездой и дают нам ротор замкнутый накоротко, то есть максимальную скорость вращения. Тогда три других контакта, смежные с 3,4 и 6 должны давать нам сопротивление к примеру 1 Ом. Но нет там таких.

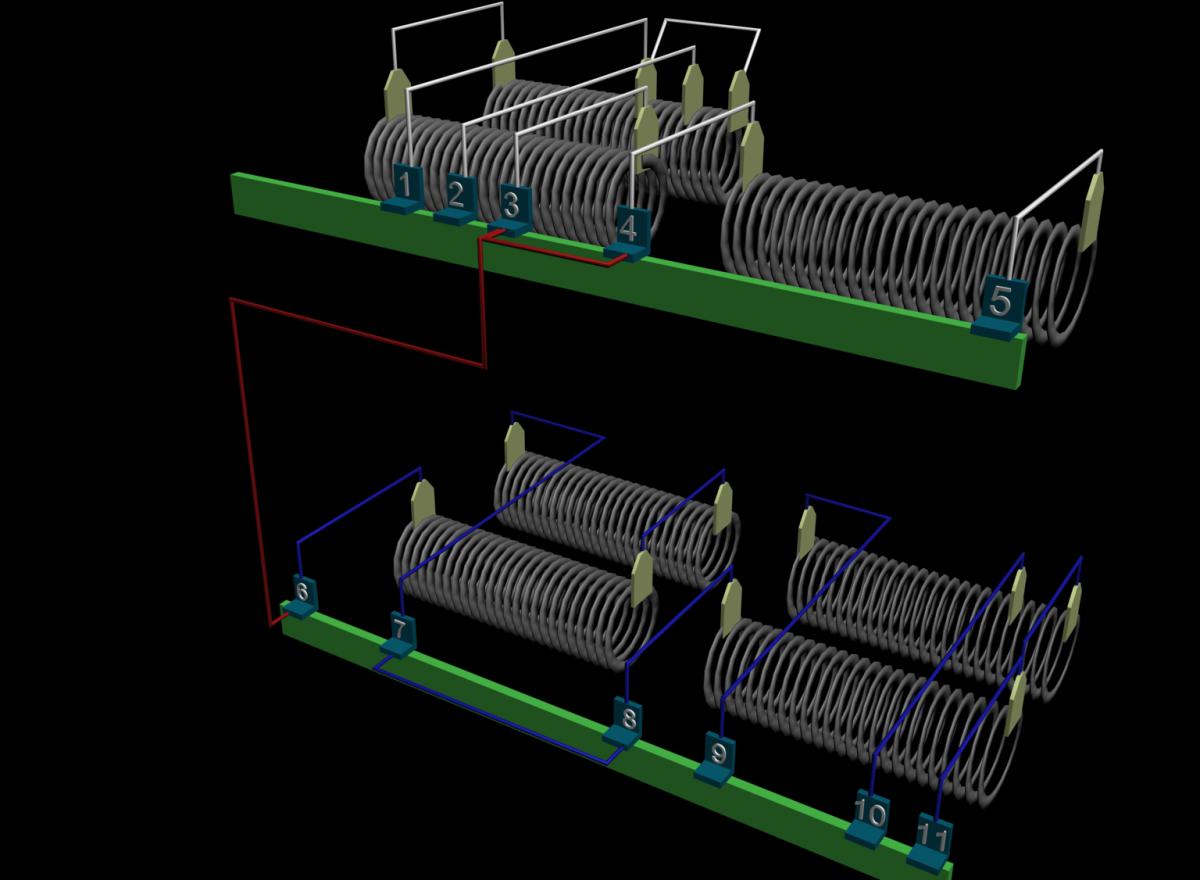

Это 3D модель первой секции блока резисторов. Таких в ящике два. Так же есть ещё один ящик сопротивления, но там всё ещё сложнее, хотелось бы для начала с этим разобраться. И таблица сопротивления между контактами.

Шильдик, как обычно, затёрт. В понедельник, после 14.00 МСК скину его фото. А сейчас быстренько попробую сделать блок резисторов в 3D, для наглядности и таблицу сопротивлений.

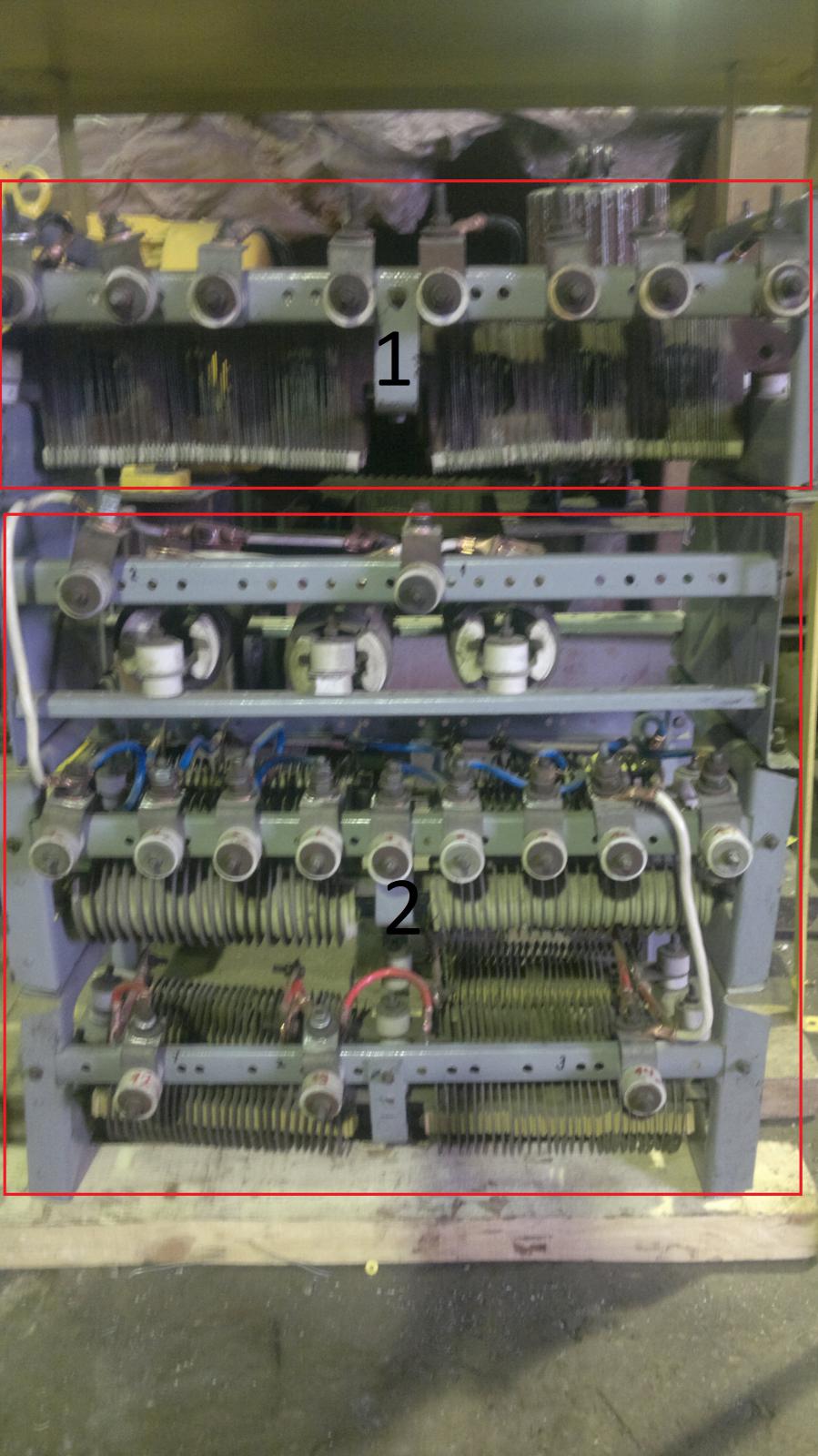

Здравствуйте. Столкнулся с проблемой при подключении блока резисторов к двигателю с фазным ротором для козлового крана кк-к-20. Двигатель 380V 30Kw 760 об. Блок резисторов БК 12. Схема подключения известна (рис 1). Блок резисторов состоит из нескольких секций (рис 2) соединённых между собой перемычками. Есть показания Ом-метра между всеми контакторами (контакторы, обведены на рис. 2 красными прямоугольниками). Согласно рис.1 контакторов должно быть 3 для запуска ротора с катушками замкнутыми накоротко (зелёные круги на рис.1). Плюс 3 контактора (красные круги на рис.1) для запуска через сопротивление 0.5 (коэффициент сопротивления). Можно добавить ещё "ступень" резисторов, тогда общее число контакторов увеличится до 9. Число контакторов должно быть кратно трём, в случае если всё сделано без введения в схему новшеств и замороченных перемычек между блоками сопротивления. Но как видно на рис.2, контакторов 7. В моём блоке резисторов их б*ять 11, в другом 8 и 14 что не кратно трём. И сопротивление между ними разное (нет трёх контакторов с одинаковым сопротивлением). Помогите пожалуйста. 2 дня вдвоём с мастером не можем разобраться. Как подключить хотя бы тот блок который на рис.2? Для чего 7 контакт? При необходимости могу скинуть фото блока резисторов и таблицу сопротивления между контакторами?

Здравствуйте. Столкнулся с проблемой при подключении блока резисторов к двигателю с фазным ротором для козлового крана кк-к-20. Двигатель 380V 30Kw 760 об. Блок резисторов БК 12. Схема подключения известна (рис 1). Блок резисторов состоит из нескольких секций (рис 2) соединённых между собой перемычками. Есть показания Ом-метра между всеми контакторами (контакторы, обведены на рис. 2 красными прямоугольниками). Согласно рис.1 контакторов должно быть 3 для запуска ротора с катушками замкнутыми накоротко (зелёные круги на рис.1). Плюс 3 контактора (красные круги на рис.1) для запуска через сопротивление 0.5 (коэффициент сопротивления). Можно добавить ещё "ступень" резисторов, тогда общее число контакторов увеличится до 9. Число контакторов должно быть кратно трём, в случае если всё сделано без введения в схему новшеств и замороченных перемычек между блоками сопротивления. Но как видно на рис.2, контакторов 7. В моём блоке резисторов их б*ять 11, в другом 8 и 14 что не кратно трём. И сопротивление между ними разное (нет трёх контакторов с одинаковым сопротивлением). Помогите пожалуйста. 2 дня вдвоём с мастером не можем разобраться. Как подключить хотя бы тот блок который на рис.2? Для чего 7 контакт? При необходимости могу скинуть фото блока резисторов и таблицу сопротивления между контакторами?
