Чертежи кранов и др. строительной техники от Coles.

[sergikoff]

Кто-то спрашивал вроде недавно размеры КС-4572a?

да,я спрашивал как-то. Я его уже замерил. спасибо. )

[Лекс]

Добрый день! Не располагаете ли размерами стрелы стандартной 15-метровой КС-5363?

[coles]

Добрый день! Не располагаете ли размерами стрелы стандартной 15-метровой КС-5363?

К сожалению - нет. Есть общие чертежики... Хотя...ближе к вечеру покажу что есть..

[Лекс]

К сожалению - нет. Есть общие чертежики... Хотя...ближе к вечеру покажу что есть..

Буду рад любой информации

[coles]

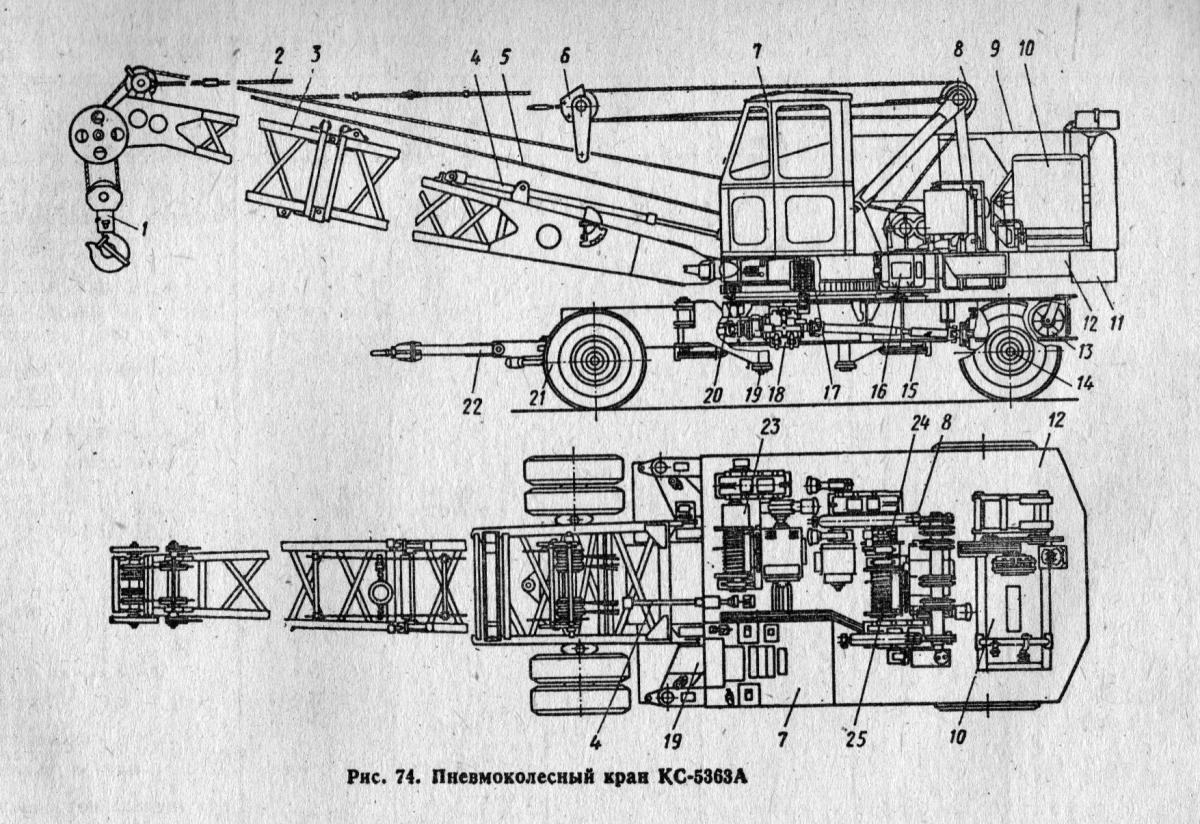

Ну вот пока что есть...

Есть еще пара однотипных "чертежиков", которых в инете - громадье, сканировать не стал...

Хотя где-то еще встречался довольно подробный рисунок\чертеж, который отличается в лучшую сторону от всех виденных мною ранее, но пока не попалась эта книжка мне..ищу дальше..)

Тут вот есть по стреле и крану: http://www.ks5363.ru/index10.html

и тут:http://www.kranzip.ru/?p=10356&c=10405

и картинка с инета:

[coles]

вот, нашел..

[Лекс]

Спасибо!

[Лекс]

Добрый вечер! Еще очень интересует чертеж экскаватора ЭО-4112 (или 4111Г)

[coles]

Приветствую! Ну по этому - только общая инфа...посмотрю завтра...

[coles]

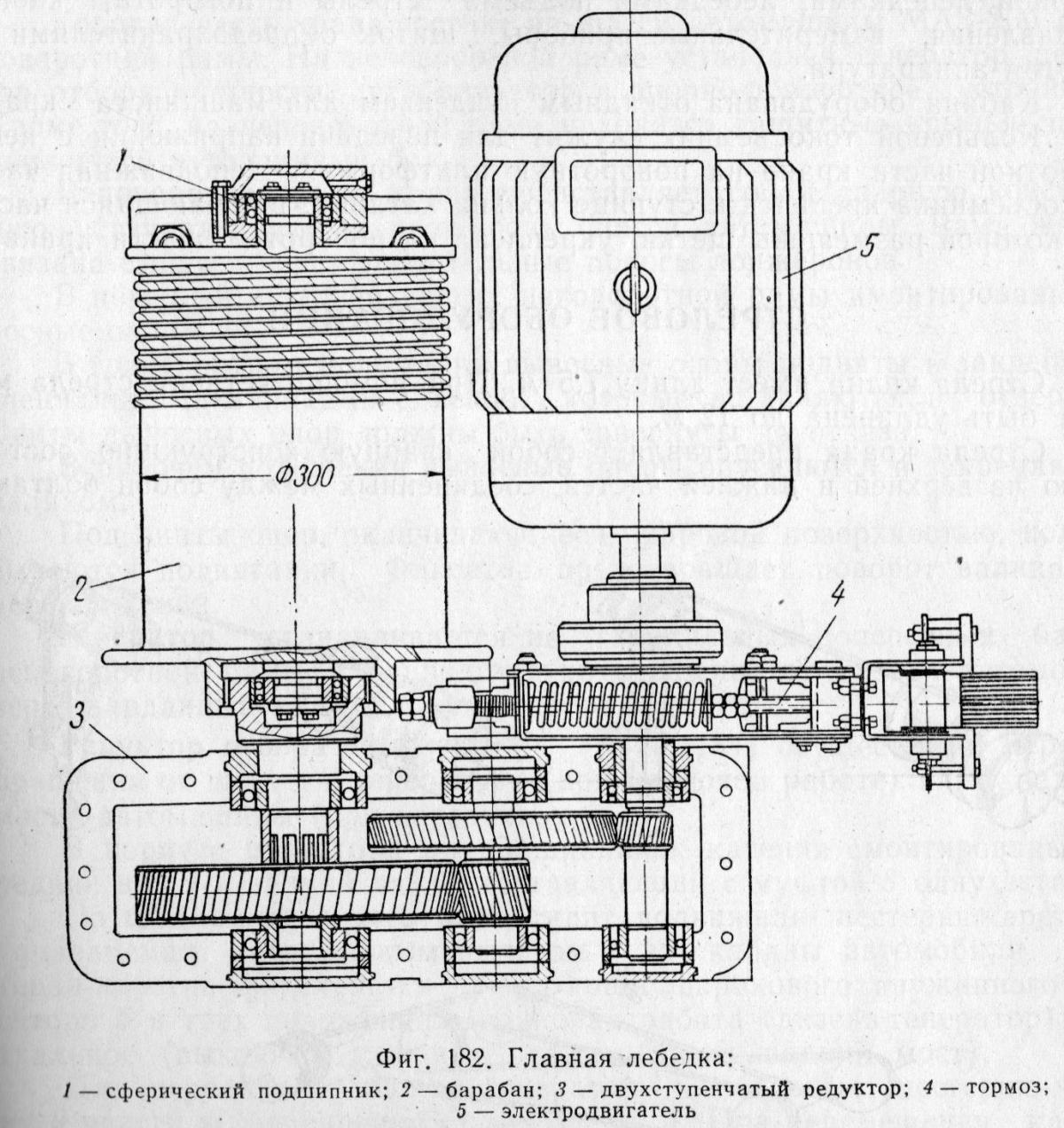

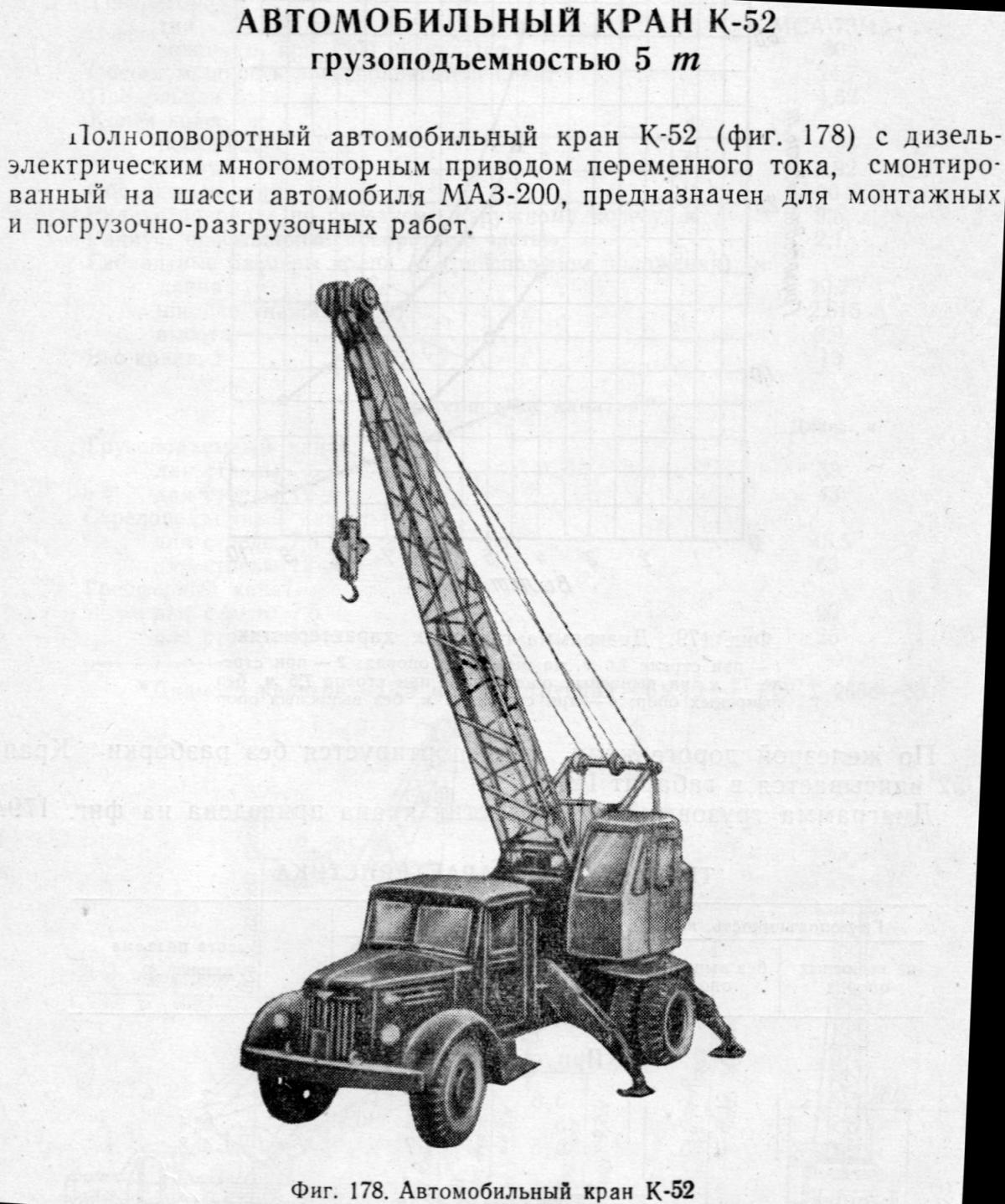

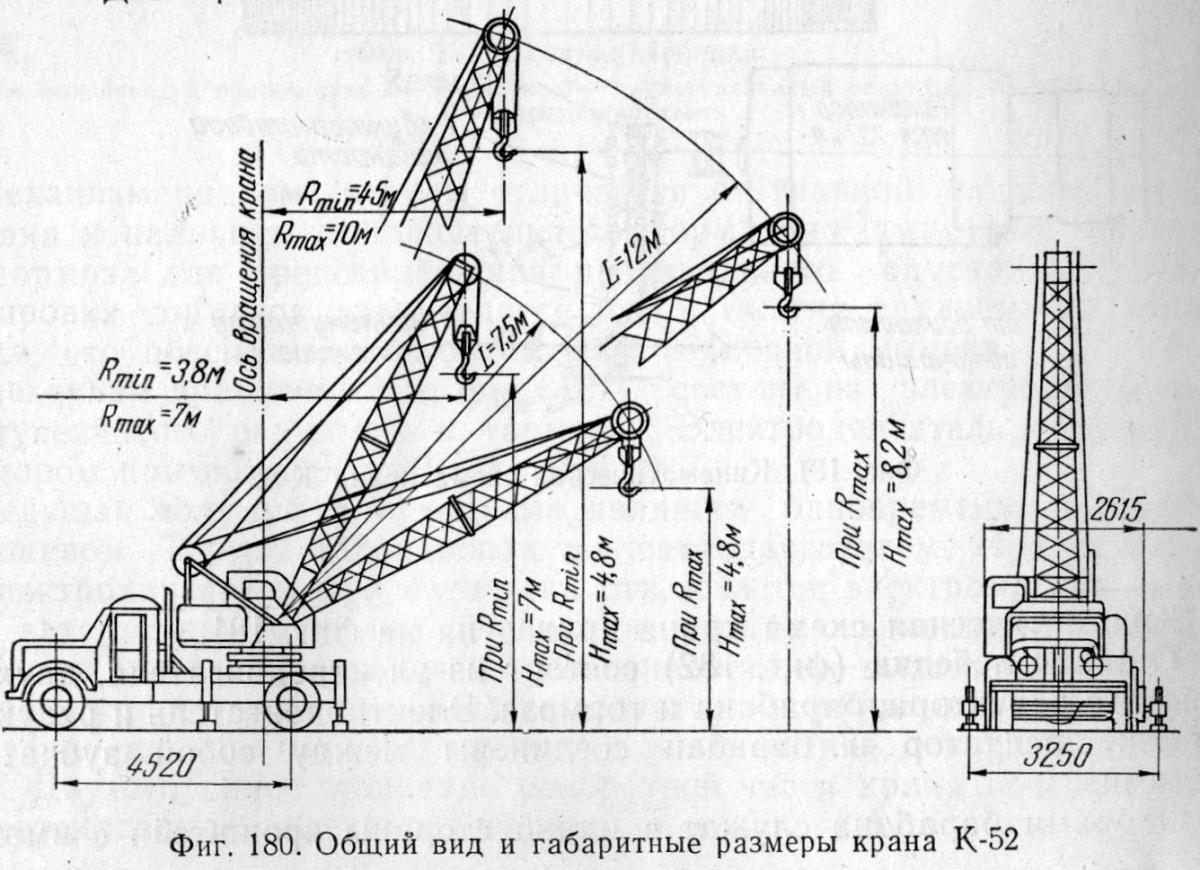

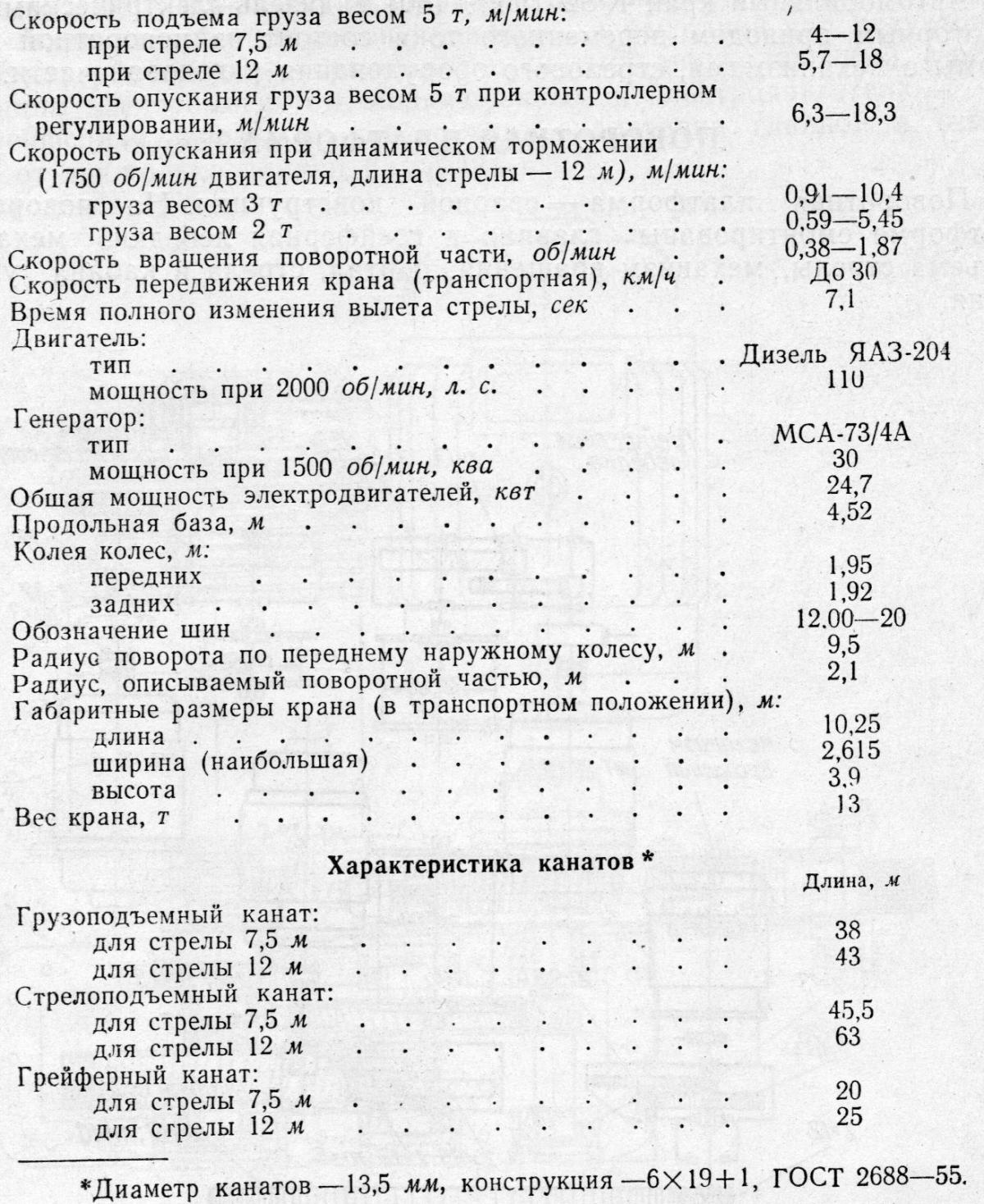

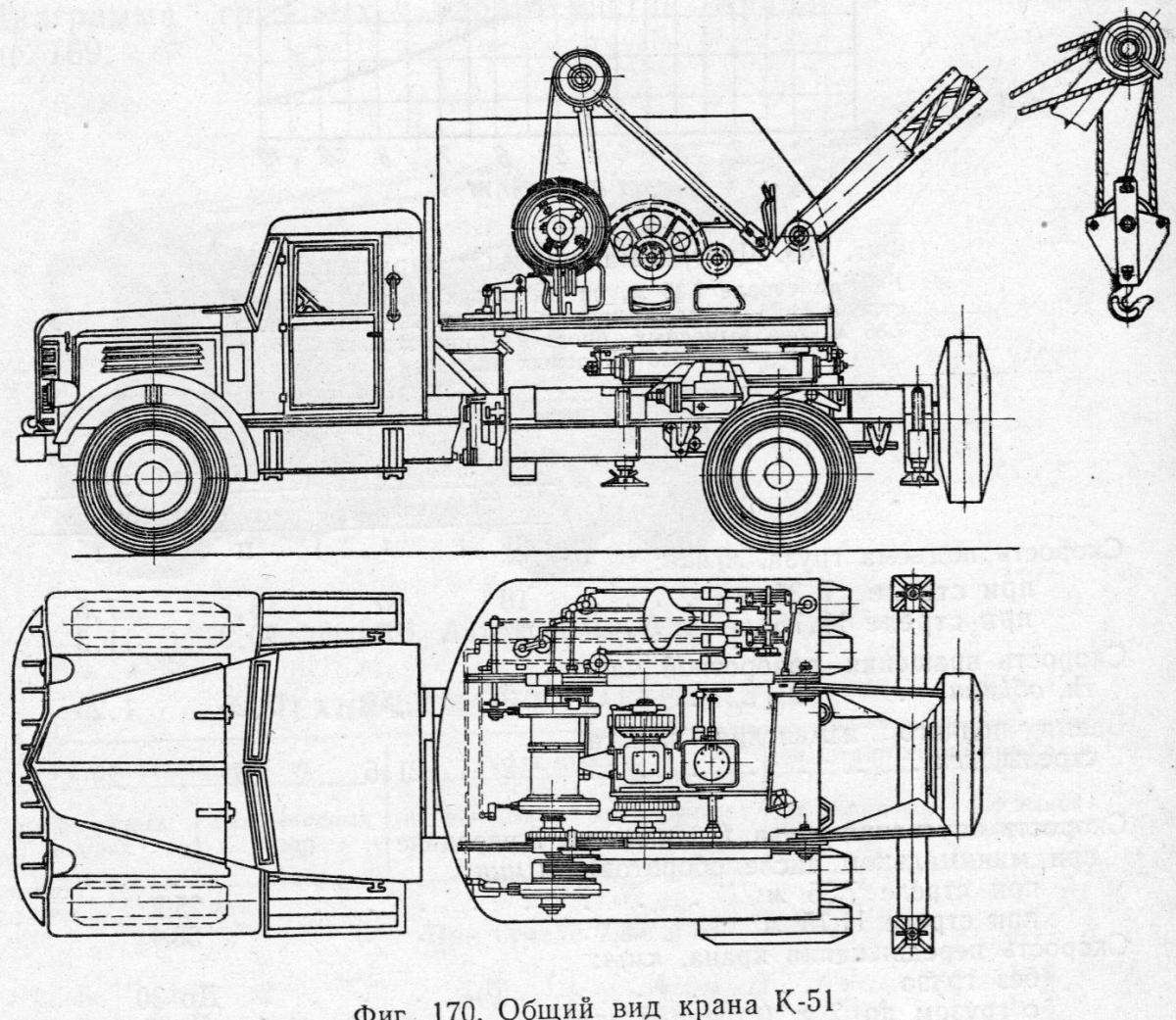

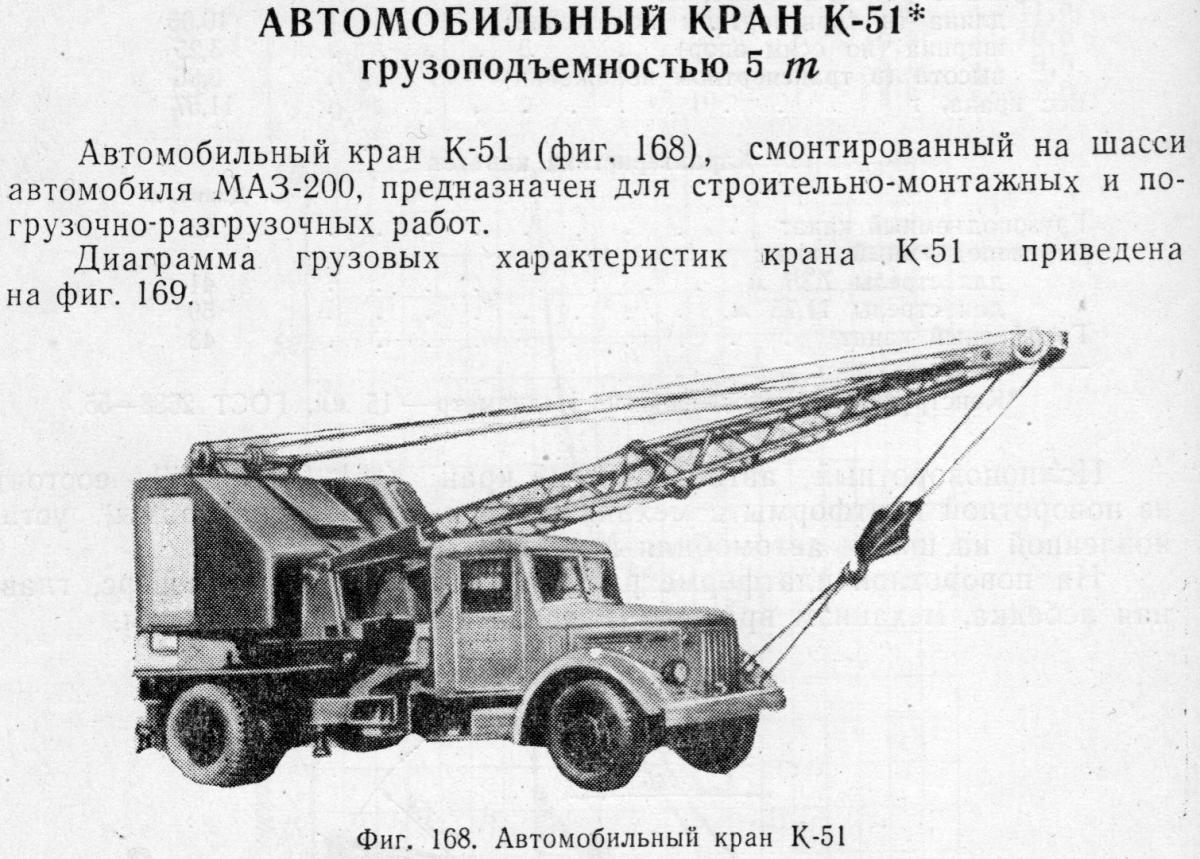

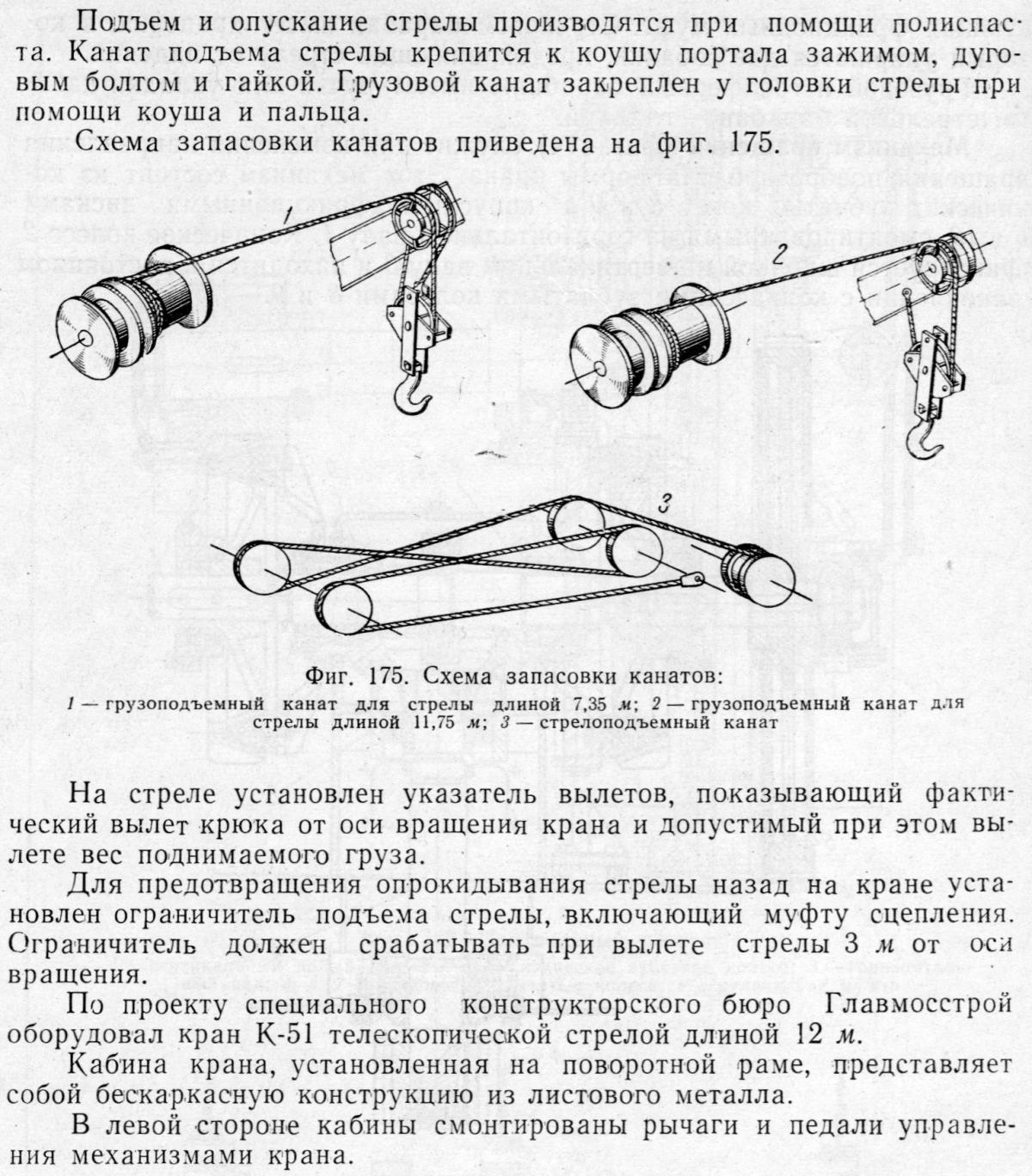

Автокраны К-51 и К-52:

[Mr.Kran]

МКП-50: интересно-был хоть опытный экземпляр выпущен - или так и остался на бумаге?



Судя по заводской справке, выпустили http://www.sokolkran.ru/page-6.html

[Mr.Kran]

Кое-что по "полтиннику" http://www.ngpedia.ru/cgi-bin/findimg.exe?txt=®=1&text=234240224237032236234239032053048

Изменено 14 декабря, 2014 пользователем MrKran

[Tompfmych]

Кое-что по "полтиннику" http://www.ngpedia.r...?usid=194&num=0

Что-то здесь не так

[Mr.Kran]

Сайт похоже глючит. Мне сейчас вообще содержание свинца в почве выдает

[Tompfmych]

Сайт похоже глючит. Мне сейчас вообще содержание свинца в почве выдает

А мне теперь выдает устройство перемычки и изоляции при ремонте головки отопительного простенка

[Mr.Kran]

Остается одно - в гугле вбивать мск-250 - выдаст схему запасовки потом через поисковик сайта вбить мкп-50 будет одна-единственная картинка

[coles]

Остается одно - в гугле вбивать мск-250 - выдаст схему запасовки потом через поисковик сайта вбить мкп-50 будет одна-единственная картинка

Так покажи? - неужели не сохранил!?)

[Mr.Kran]

Так покажи? - неужели не сохранил!?)

Поправил ссылку

Там таблица с ТТХ

[Mr.Kran]

Стал копать дальше - нашёл методичку http://rep.bntu.by/handle/data/6504 стр. 43, 49, 53

[coles]

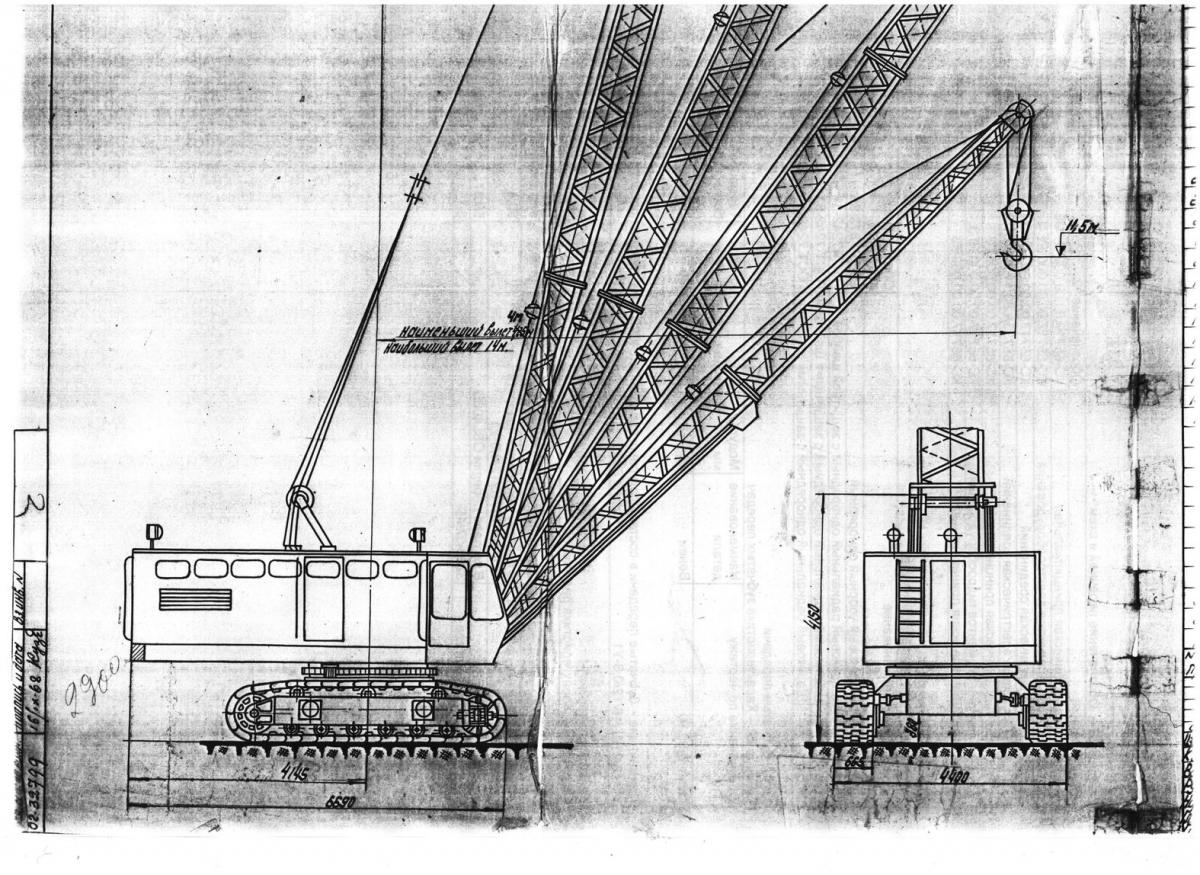

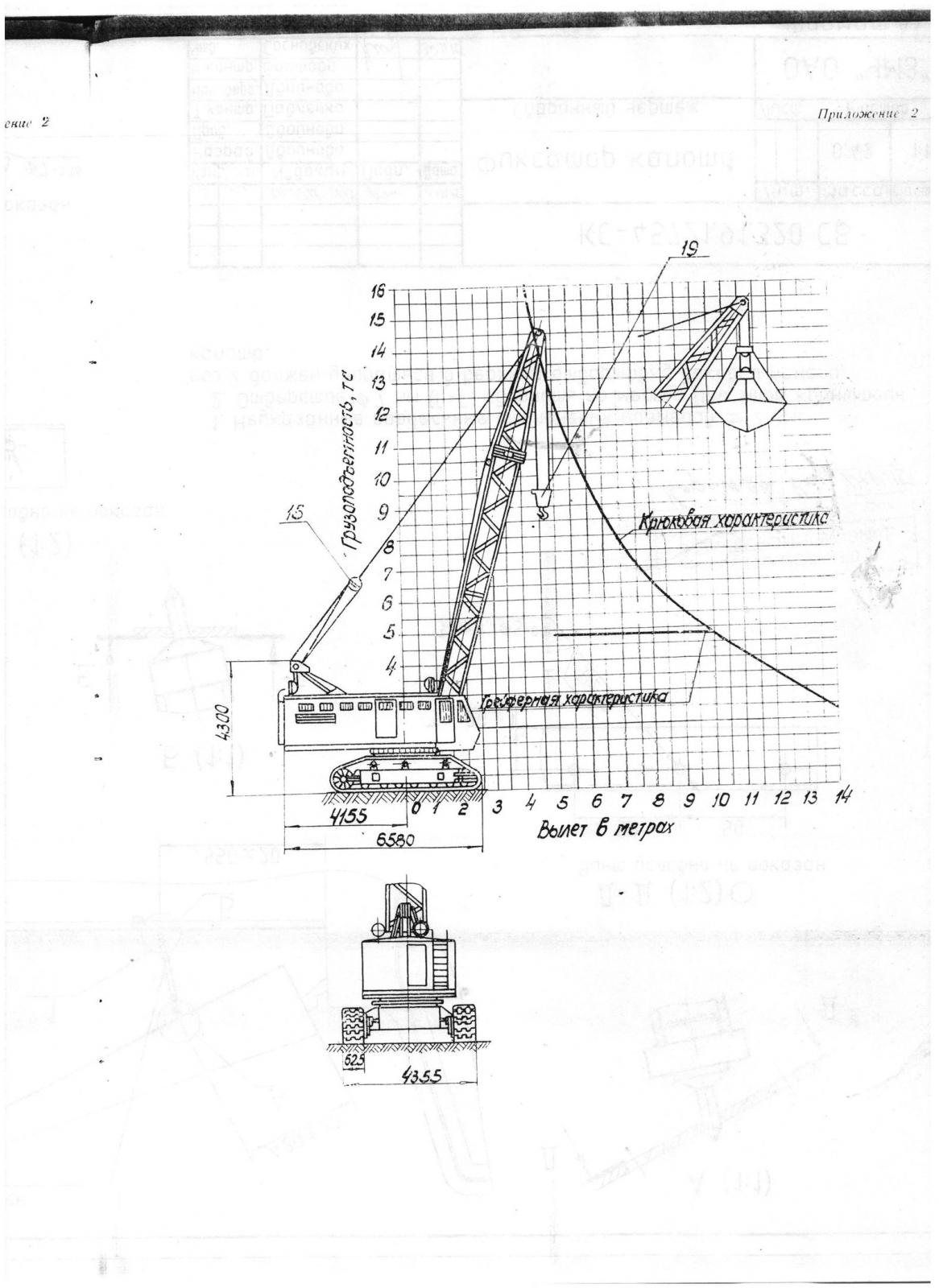

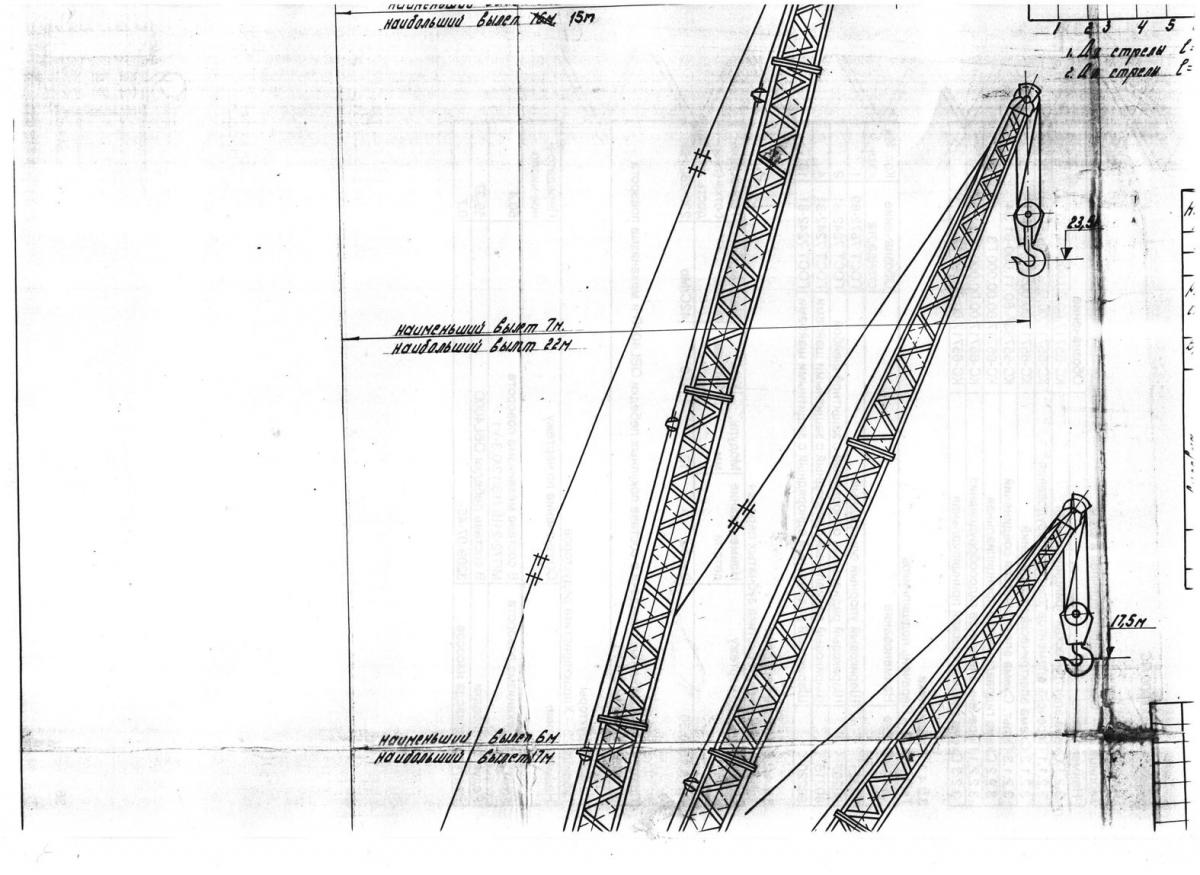

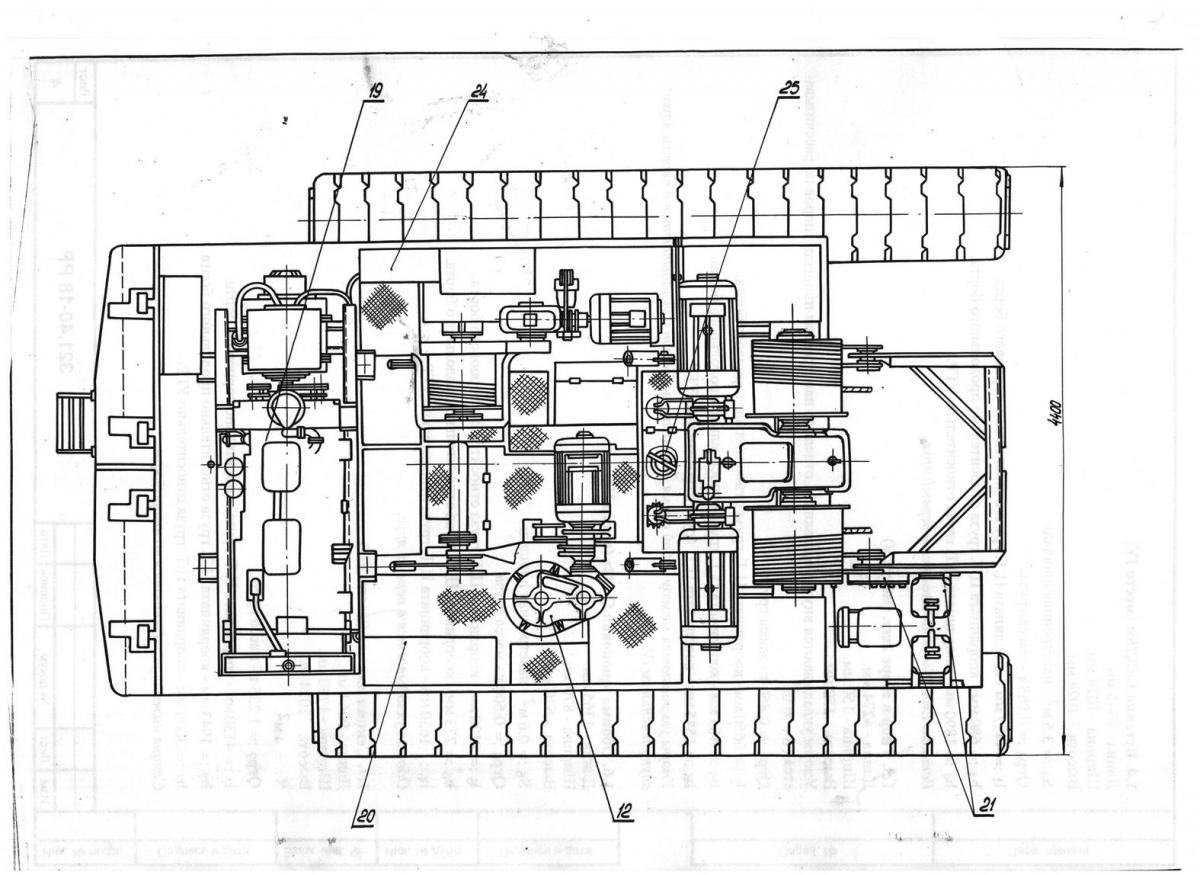

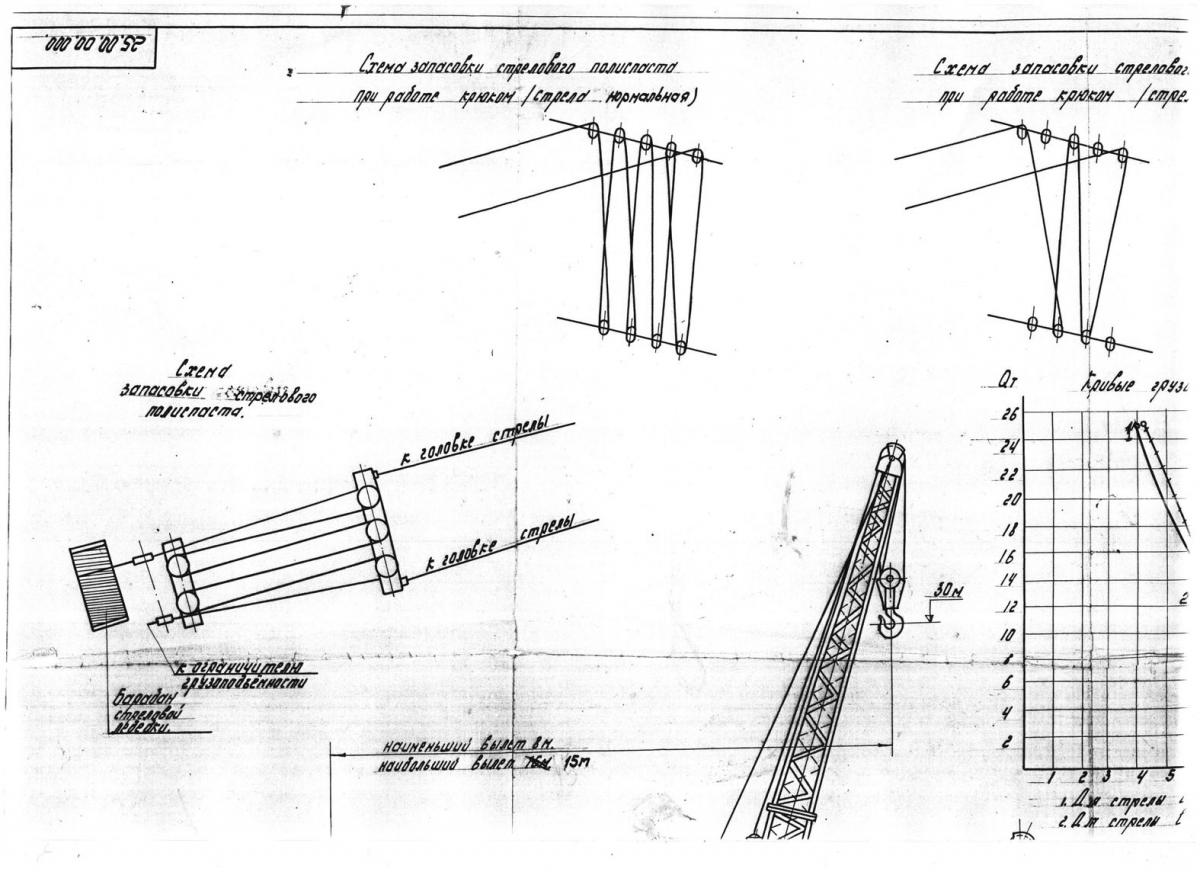

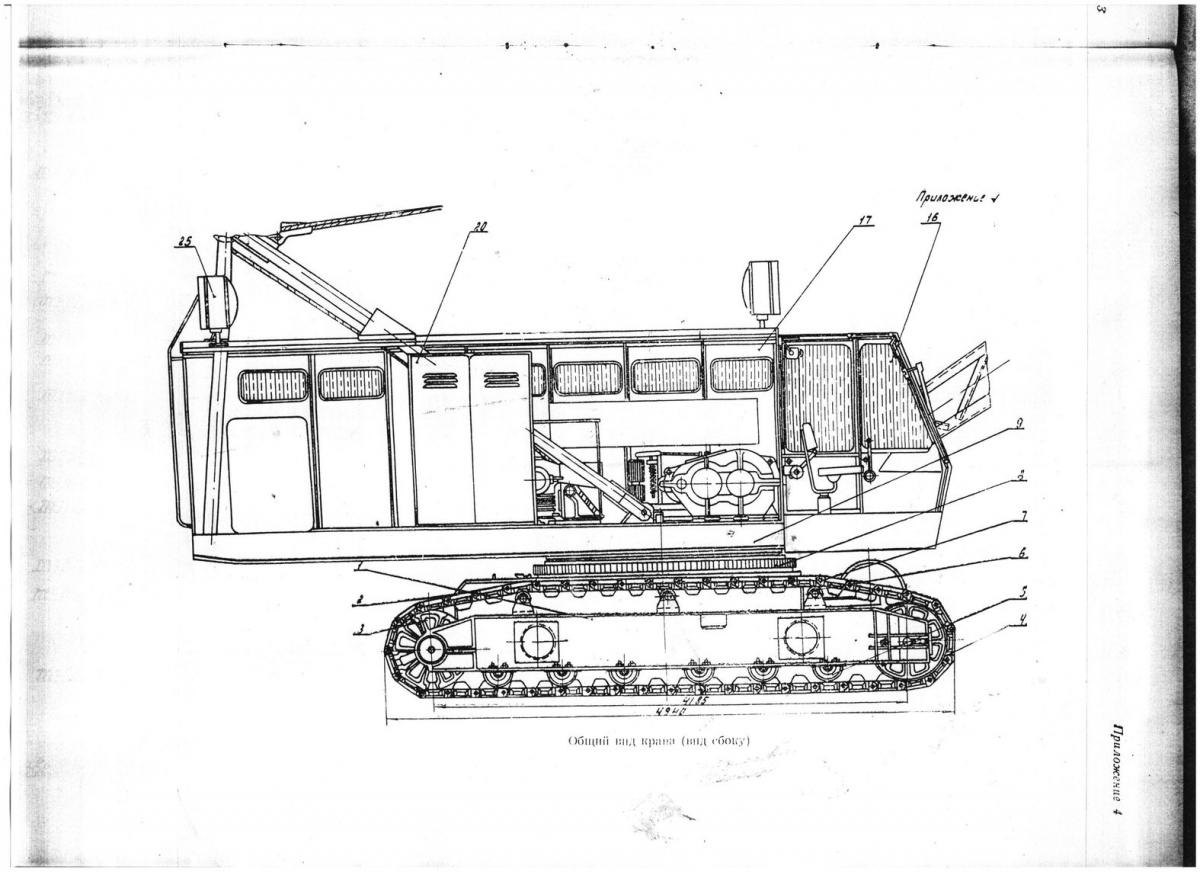

Давно искал инфу по ДЭК25Г - предоставили эту...(первоисточник))

Видимо - это или 161-поздний (или - не было таких?), или, все-таки - 251 - ранний! Больше на него похоже.

PS Хотя очень странно - кран очень (в свое время) распространенный, участвовал практически во всех известных стройках, а инфы по размерам, норм. чертежа - нет?...

Есть один чертежик (общий вид)в инете и в некоторых книгах, и все... Даже в книге Блохина (Краны ДЭК-25Г ДЭК-251 ДЭК-161) - по нему нет практически ничего, а есть рисунки и пару фото именно такого крана, как на моих чертежах...
