Электрические схемы строительных кранов

[Михайлович]

На всякий пожарный случай !

КБ-408.21.05.00.000 Э3 (КБ-408.1220) (1).pdf

[Михайлович]

К новому варианта Жирафа КБ-408.21 вариант 10А.

С первых 4х листов линейник нацарапал в один лист. А то размазали цепь линейного на 5 листах.

[Rojan]

К новому варианта Жирафа КБ-408.21 вариант 10А.

С первых 4х листов линейник нацарапал в один лист. А то размазали цепь линейного на 5 листах.

а что, прежний вариант уже не канает?

[Rojan]

Башенный кран Kroll K320. Инструкция на русском языке (наполовину - это уж точно). Прислала Ирина Большакова.

Kroll K-320 РЭ Большакова.pdf

[Михайлович]



а что, прежний вариант уже не канает?

Федот немного не тот, а так, схожесть имеется.

В этом варианте всей схемы один частотник на поворот, он же и на ход.

Коммутация ОГМ-240 другая.

[Rojan]

Федот немного не тот, а так, схожесть имеется.

В этом варианте всей схемы один частотник на поворот, он же и на ход.

Коммутация ОГМ-240 другая.

Значит будем делать и эту схему в формате "OLD"))) Исходники еще присылал ввд.

[tyriniv]

Коленчатый подъёмник Haulotte HA 20 PX.

Буклет Haulotte HA 20 PX.pdf

Руководство оператора коленчатого подъёмника Haulotte 12-26 м.pdf

Руководство по ТО коленчатых подъёмников Haulotte 12-26 м.pdf

Руководство по эксплуатации Haulotte HA 20 PX 01.06.00.00.000 РЭ.pdf

[Rojan]

Коленчатый подъёмник Haulotte HA 20 PX.

О_О_О - двадцаточка подоспела)))

[Rojan]

Башенный кран Potain MDT 178. Инструкция на русском языке. Прислала Ирина Большакова.



Документ 58Мб, сюда можно только ссылку: https://vk.com/doc361479710_621239998?hash=47a20f698d8c2a68a8&dl=d55a6ac23962ebe070

[Rojan]

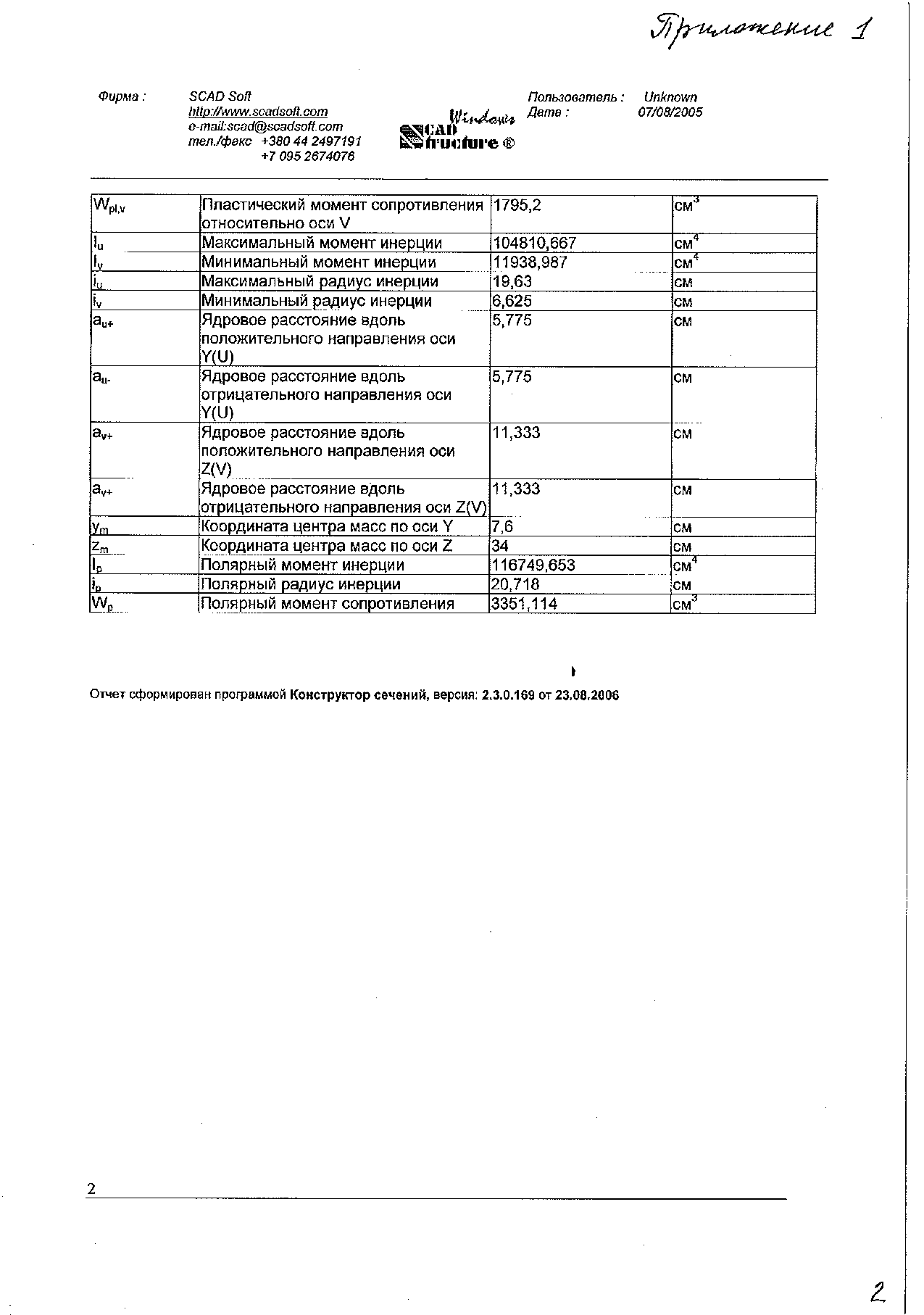

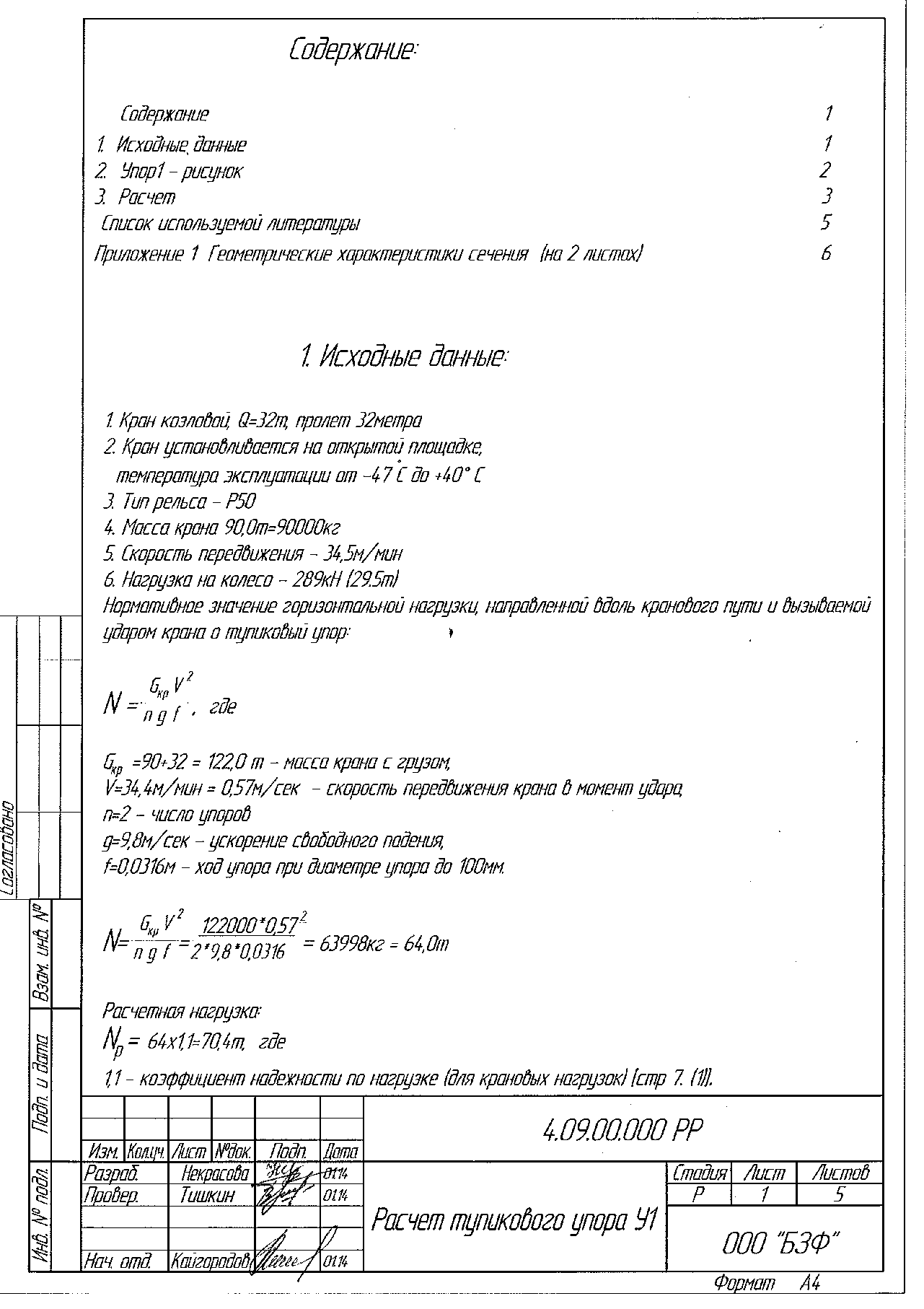

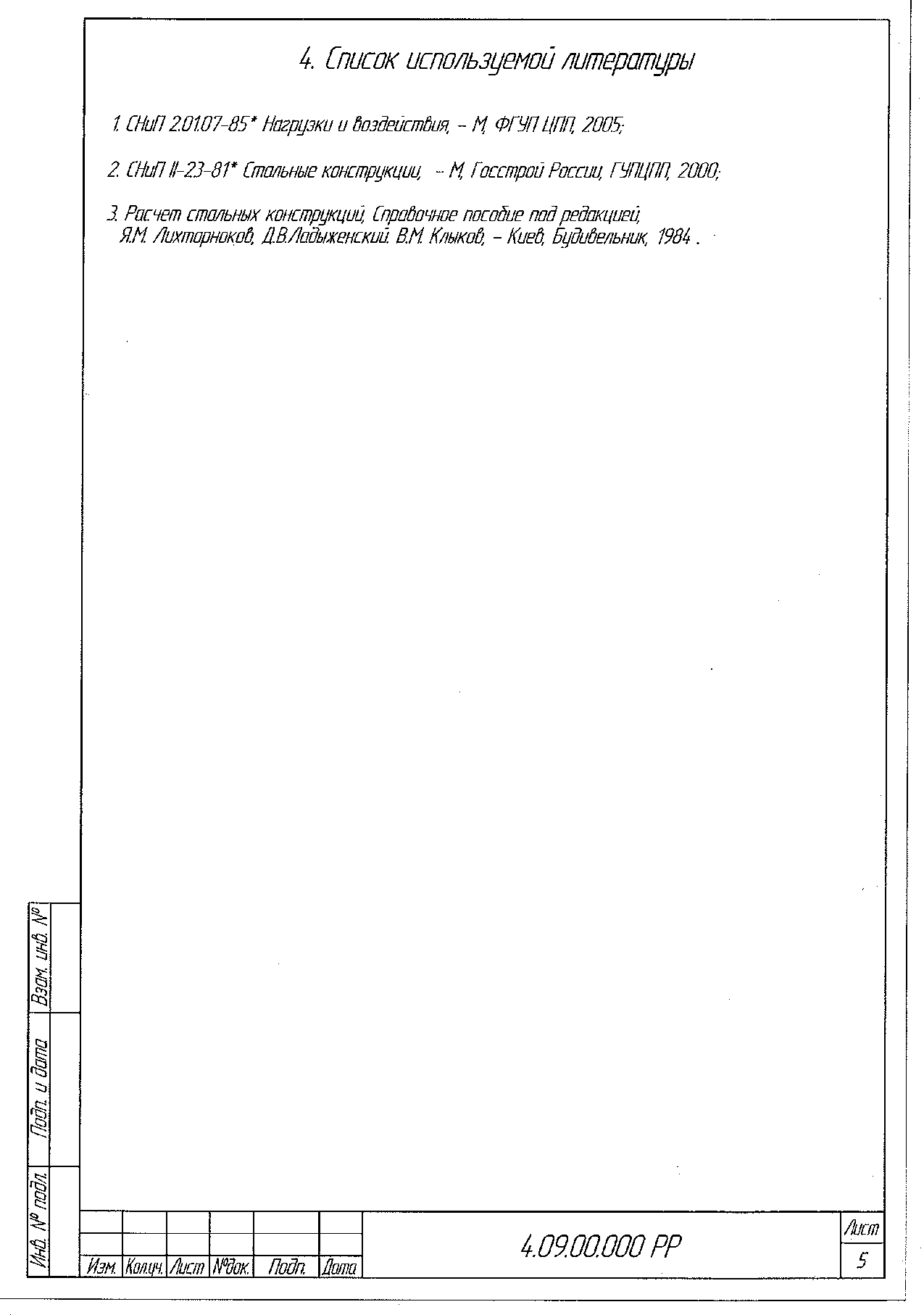

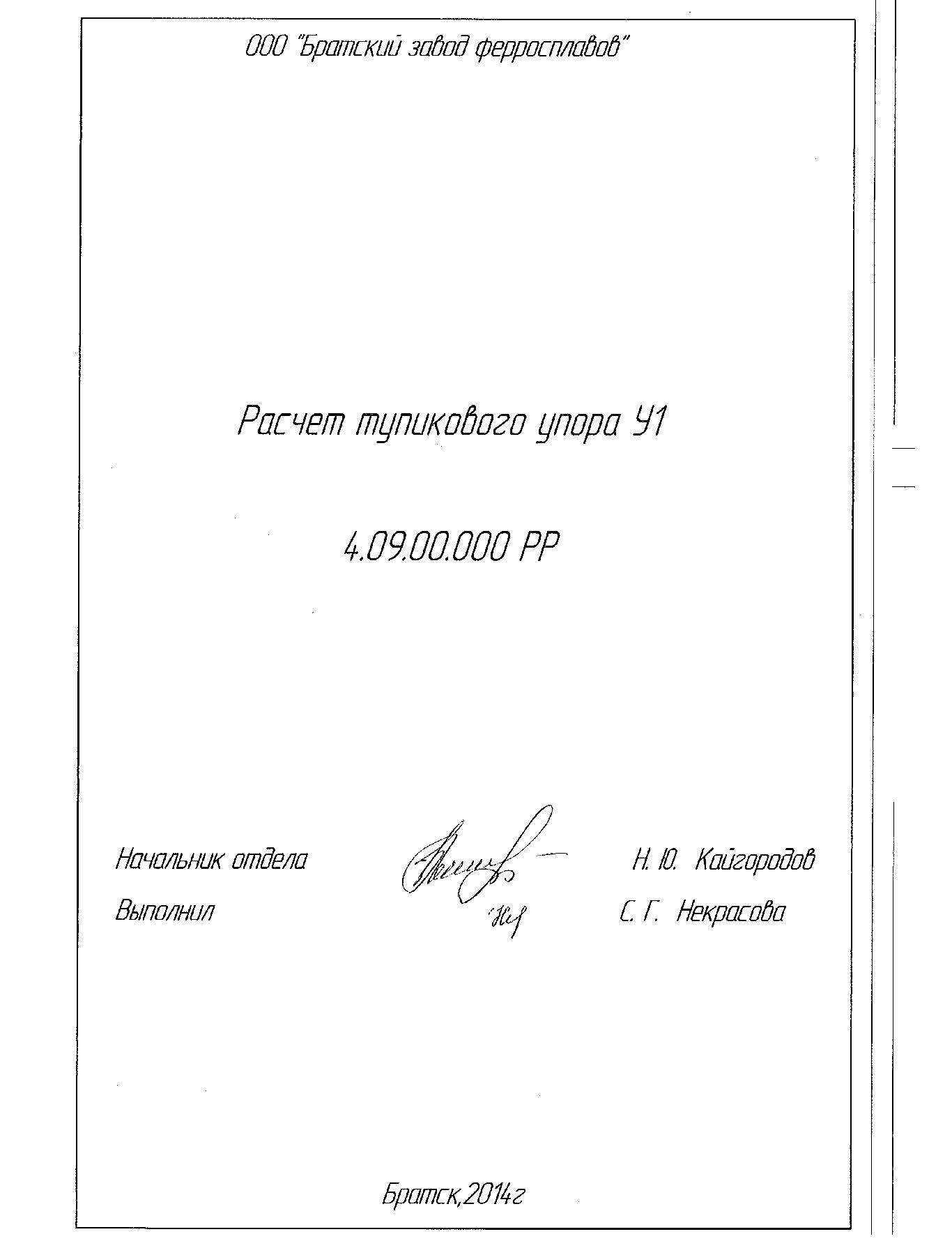

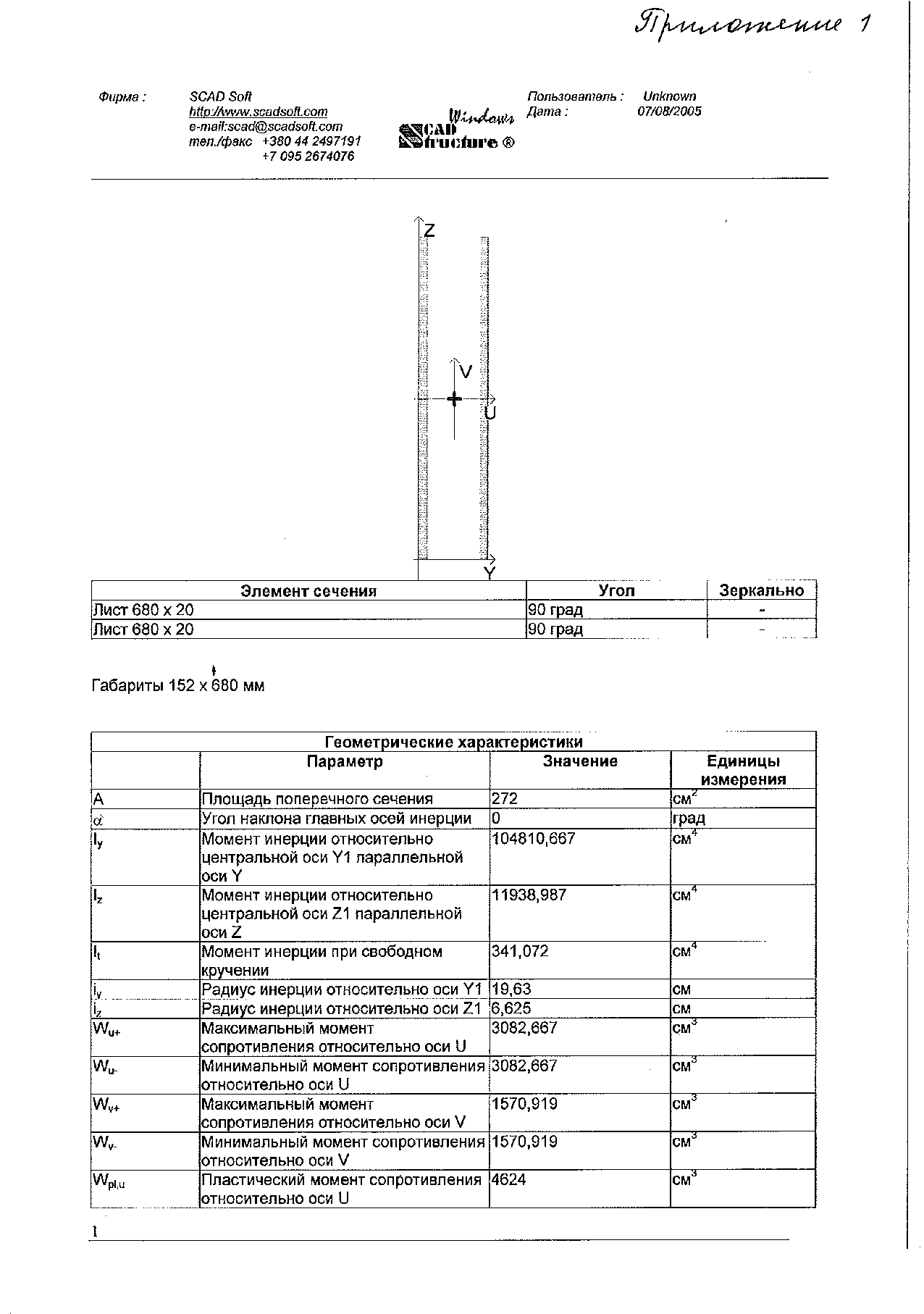

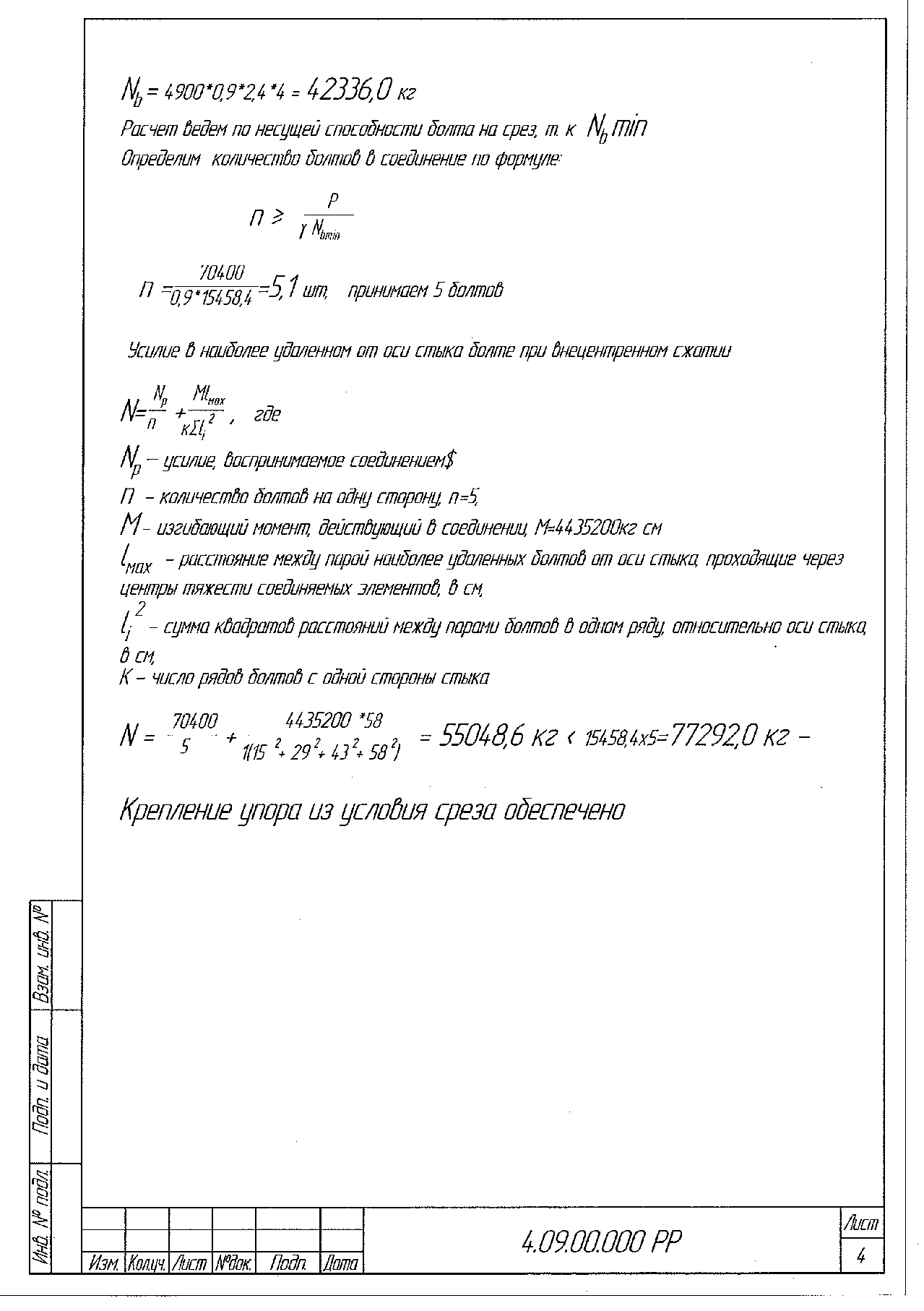

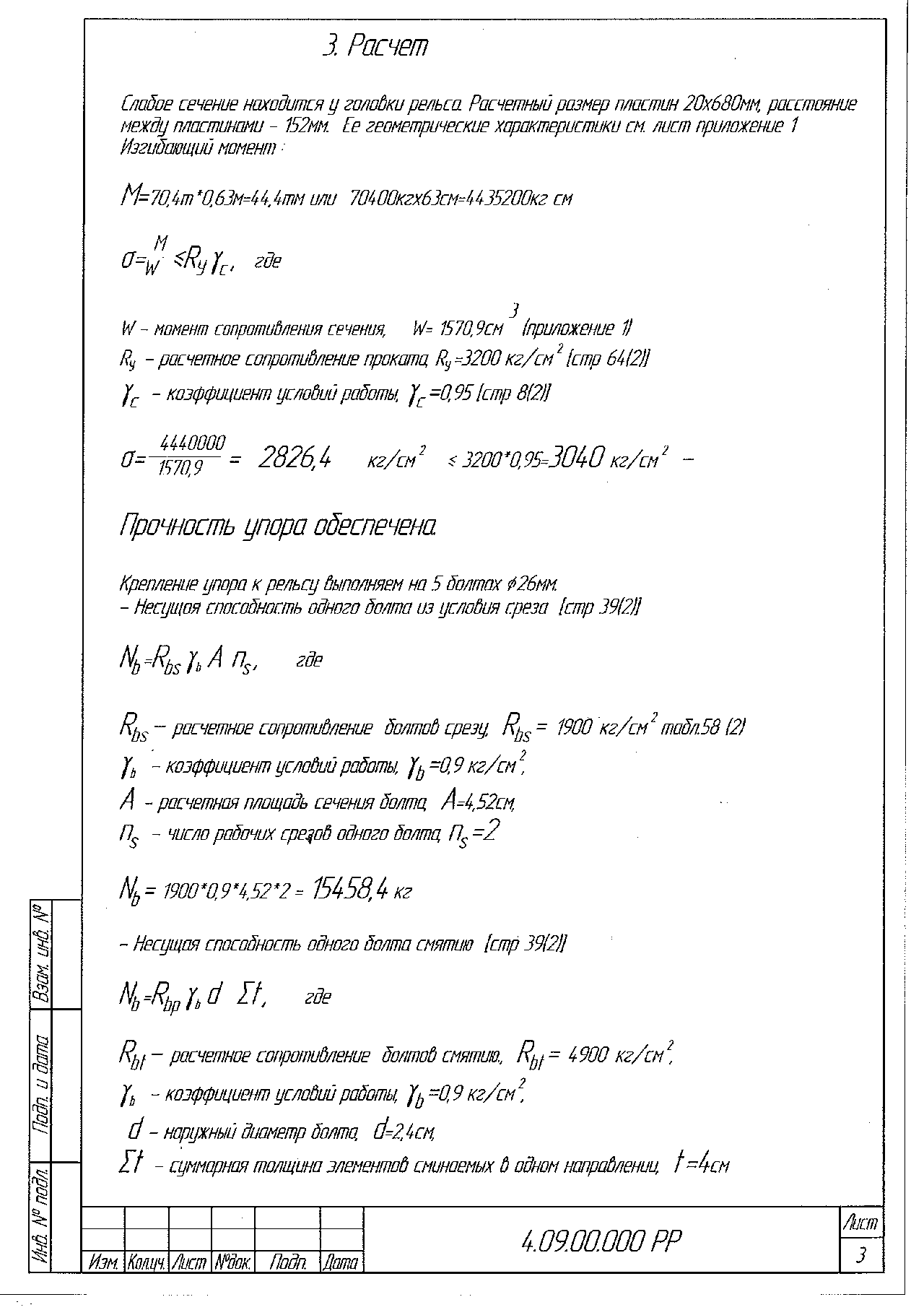

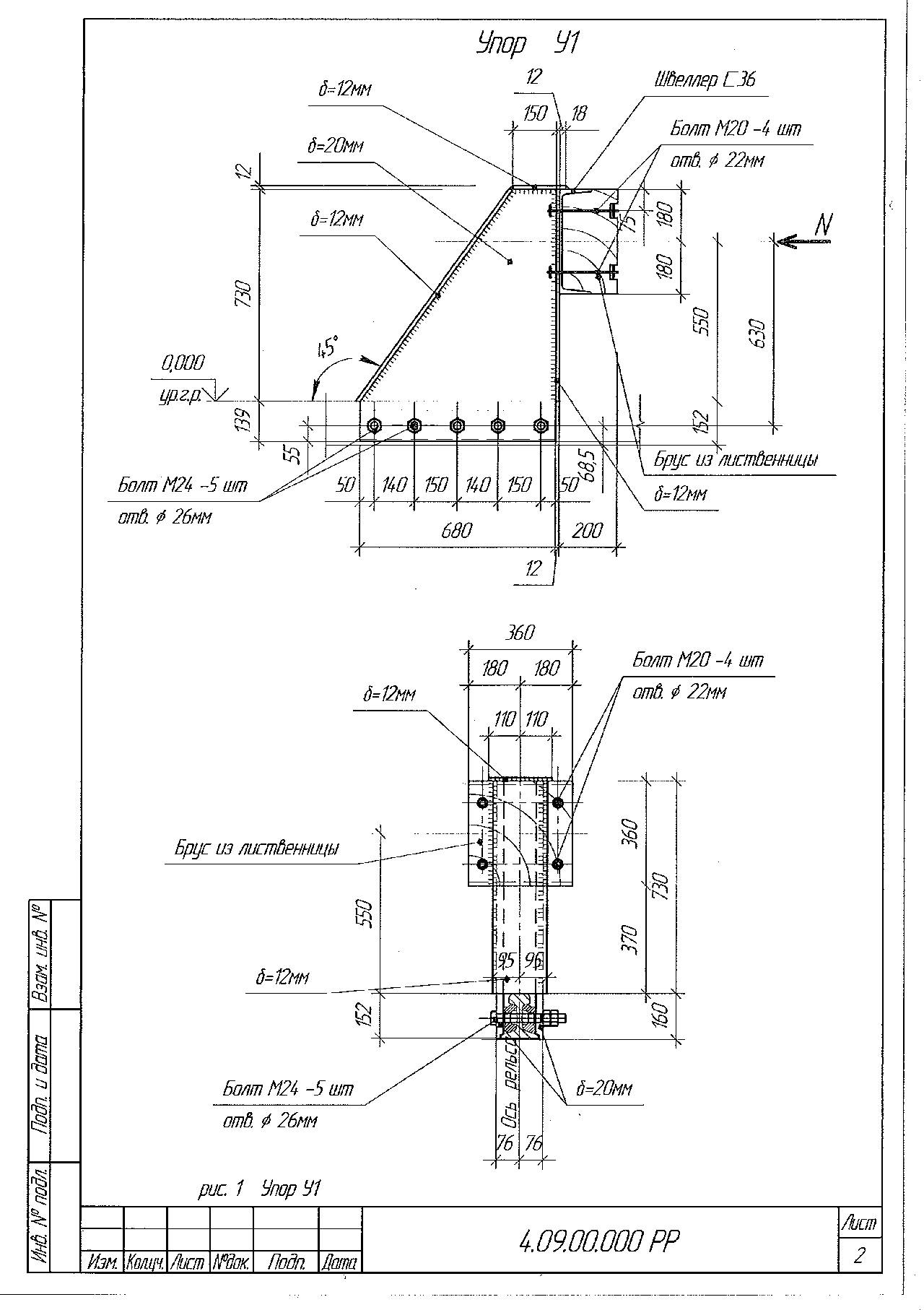

Упор тупиковый КК-30, расчет по просьбам телезрителей)))

уч_Упор КК-30 расчет PNG.zip

[Rojan]

Энкодеры, описание и принцип работы, автор Александр Ярошенко.

уч_Ярошенко А. Энкодер, устройство и примеры работы.doc

[Rojan]

Кран слиповый К-58

К-058_исх.zip

[Rojan]

Руководства по эксплуатации для поворотно-бурильных машин УБМ-85М и МКМ-240

МКМ-240.00.00.0000 РЭ.pdf

УБМ-85.00.00.0000 РЭ.pdf

[Rojan]

Паспорт консольно-поворотного крана ККМ-7-2-4-2,5 ПС

ККМ-7-2-4-2,5 ПС.pdf

[Rojan]

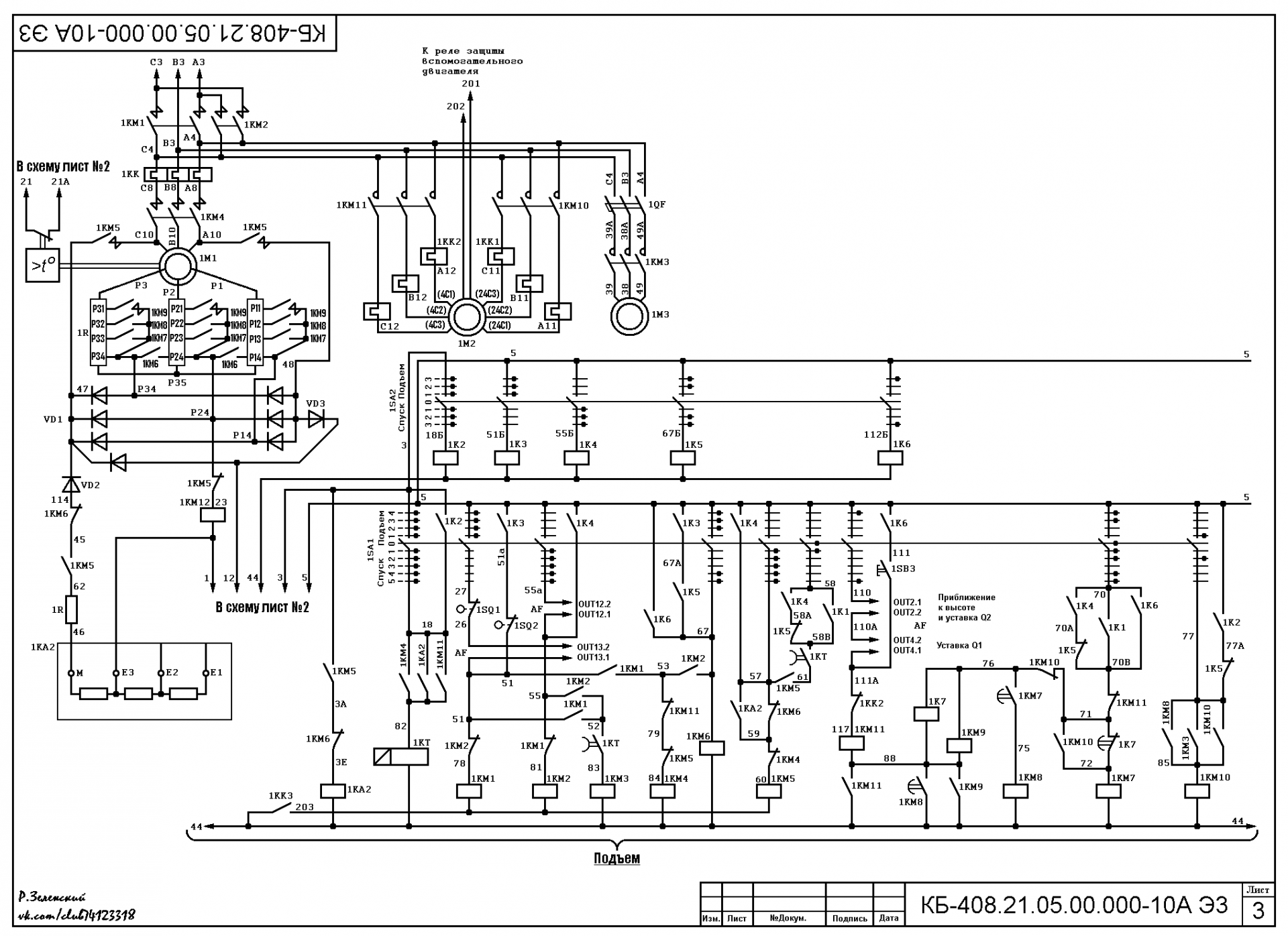

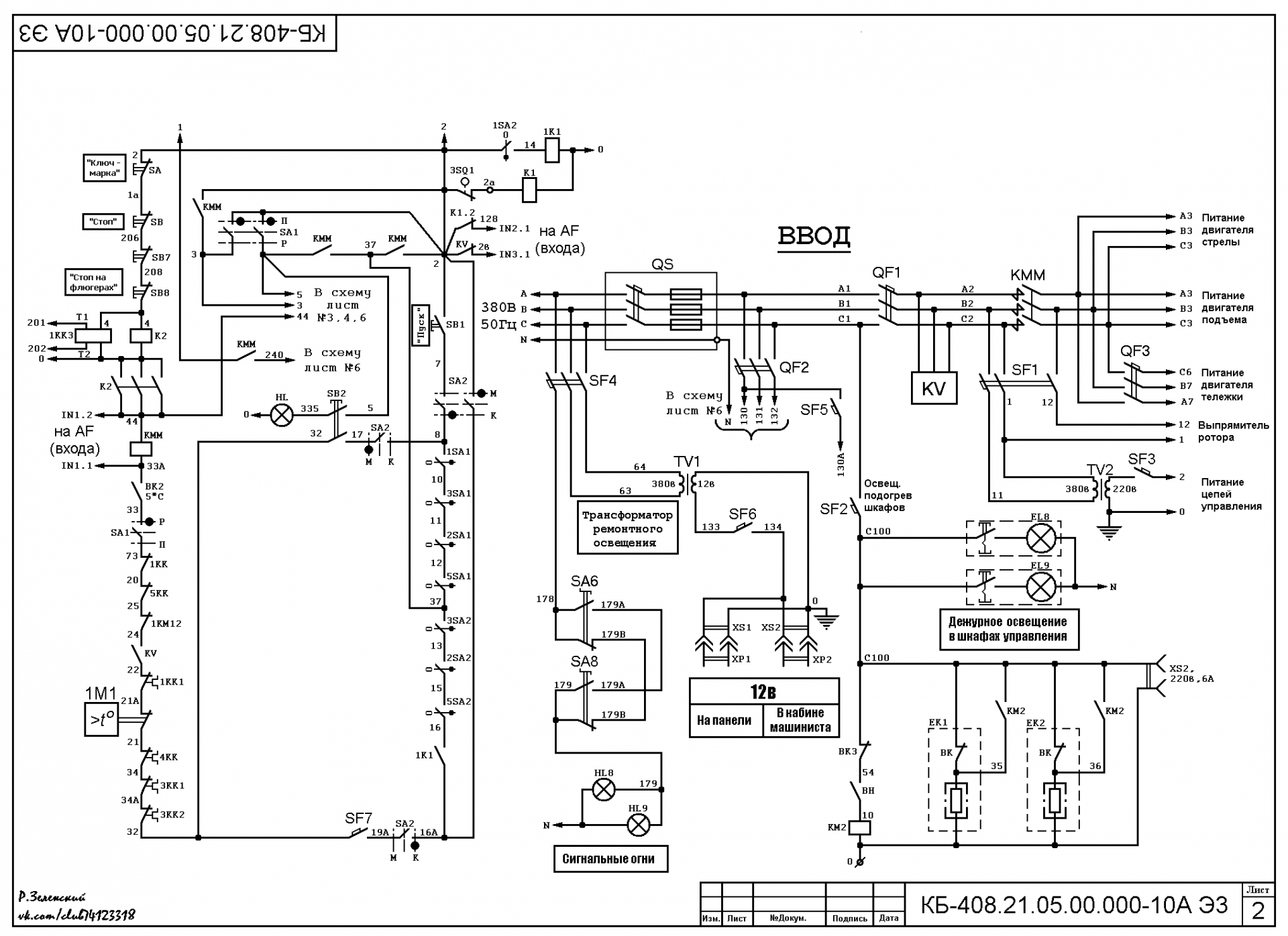

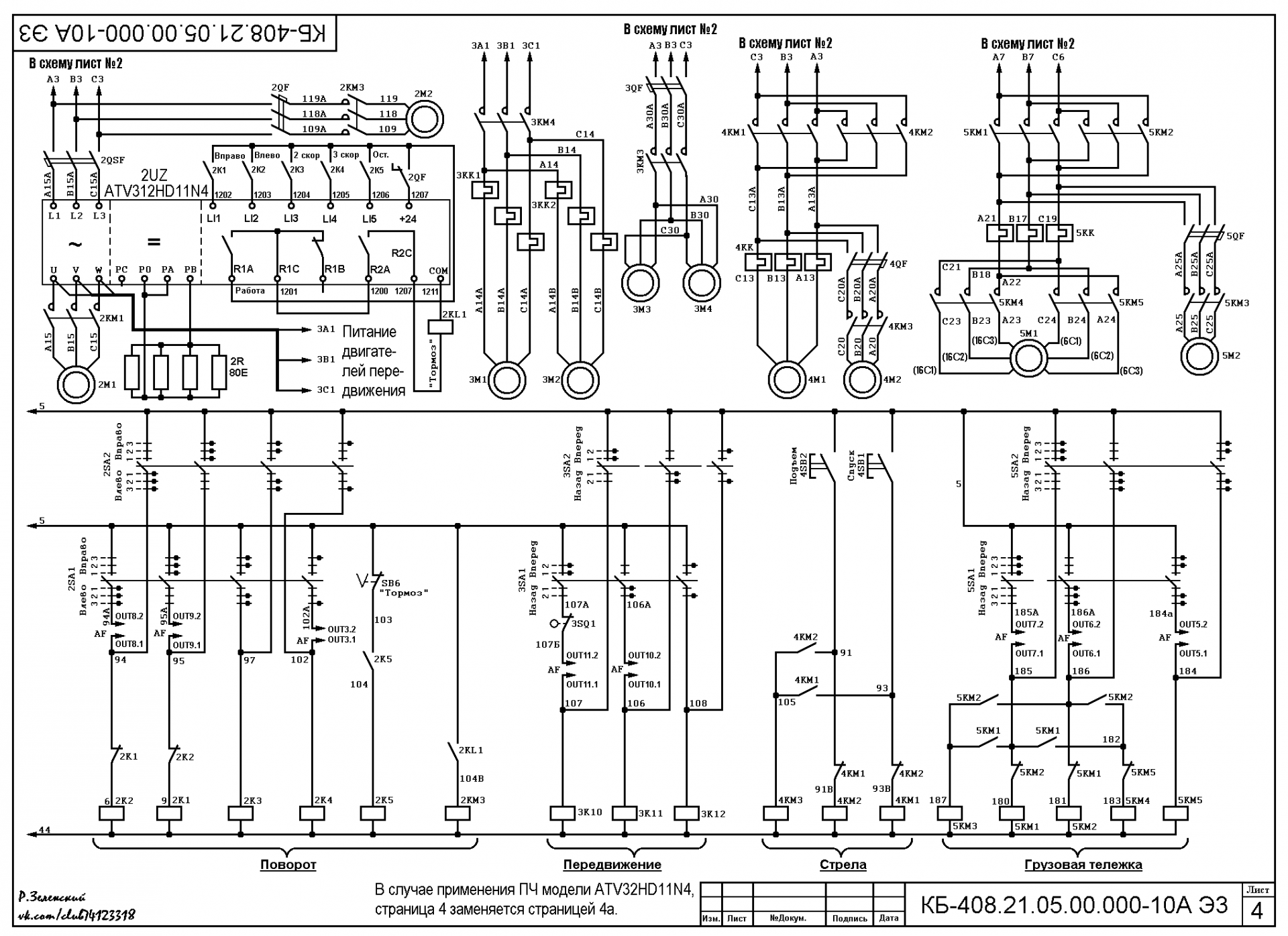

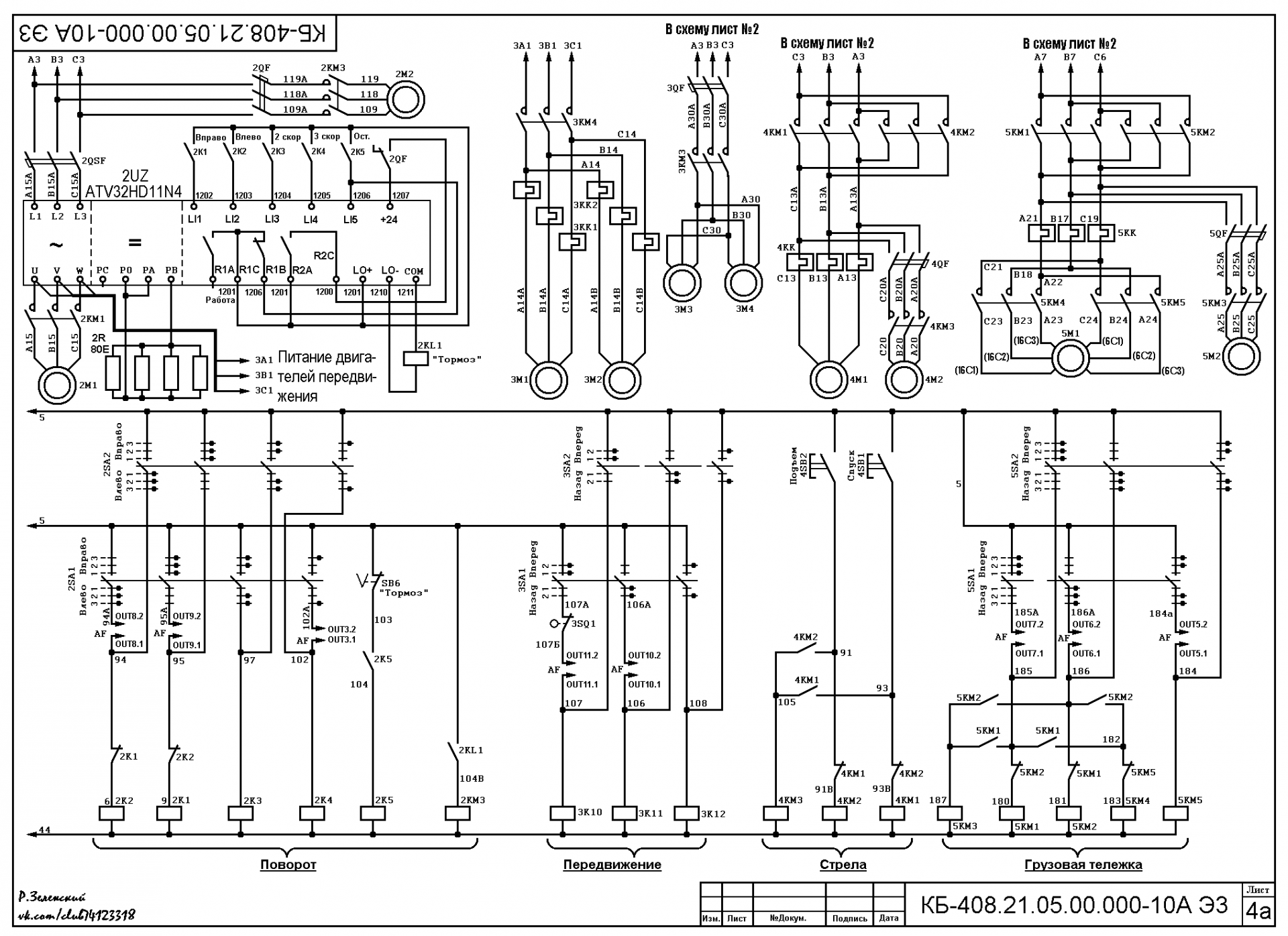

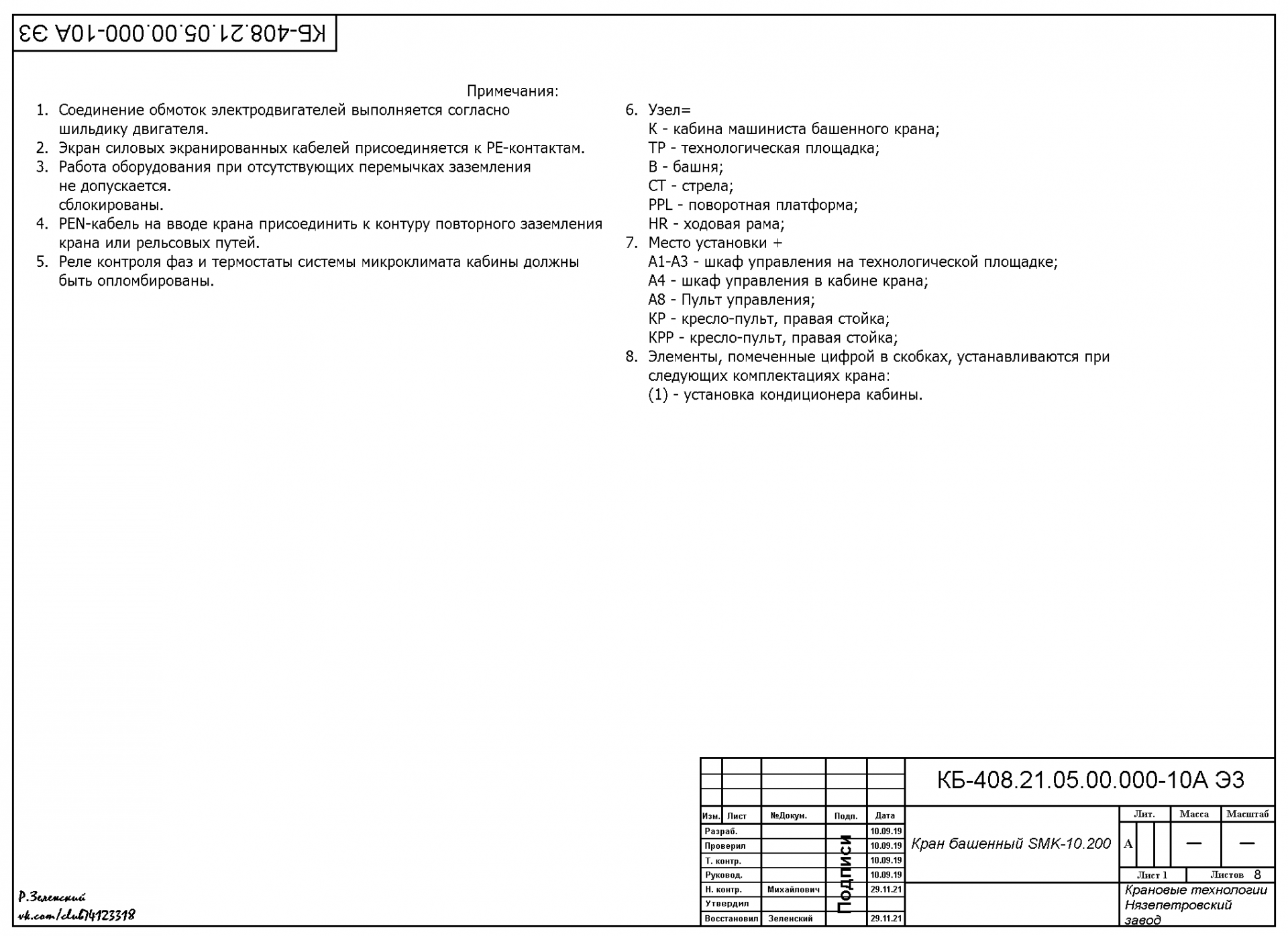

Альбом КБ-408.21.05.00.000-10А, формат "oldscool".

PS: сорри, исправлен лист 02...и лист 06

КБ-408.21.05-10А oldscool_JPG.zip

КБ-408.21.05-10А oldscool_PNG.zip

КБ-408.21.05-10А Э3 oldscool.doc

[Rojan]

Паспорт ПСС 141.29Э (только схемы), прислал Сергей Мокринский

ПСС-141.29Э_Э3 Мокринский.zip

[Rojan]

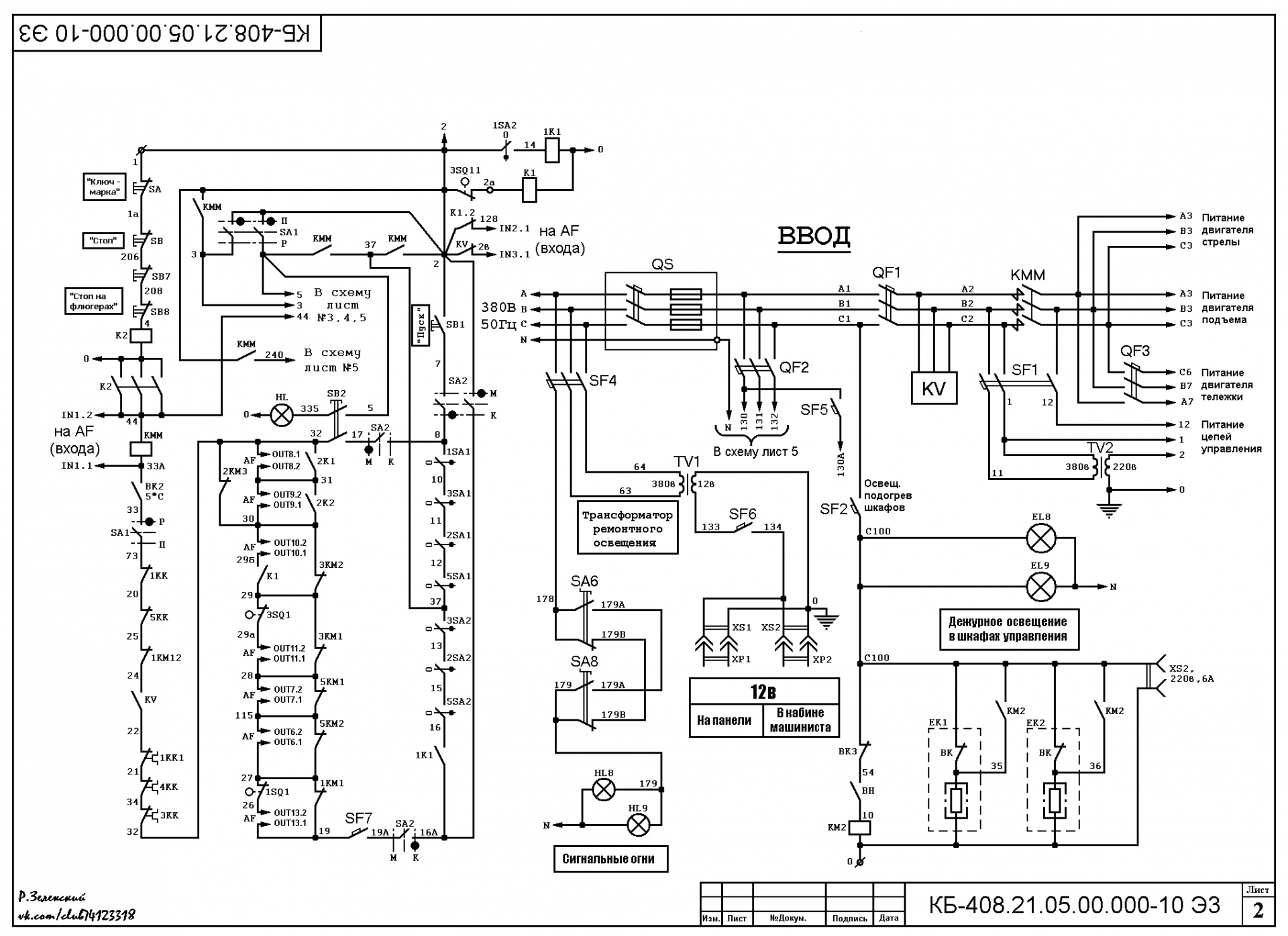

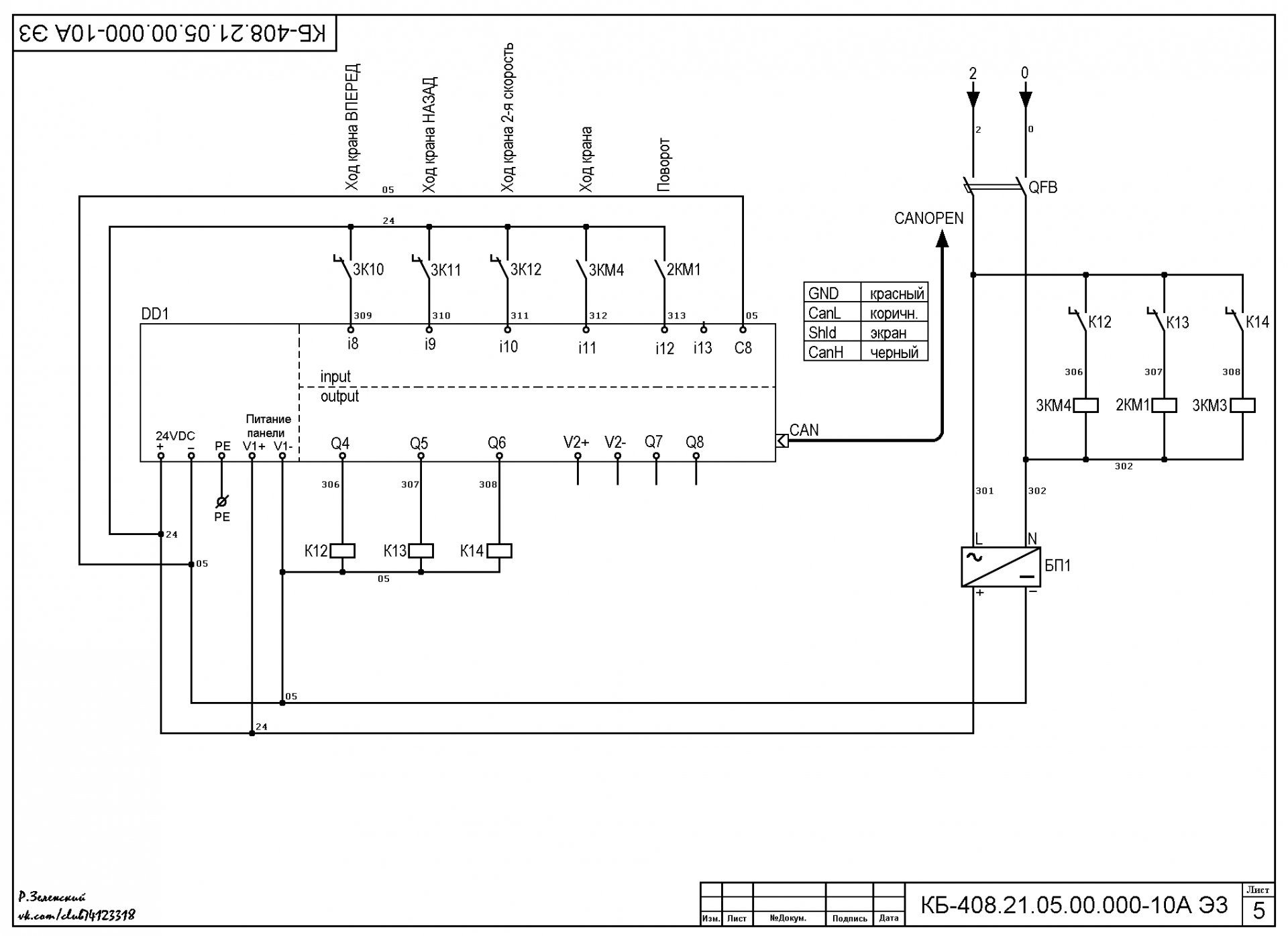

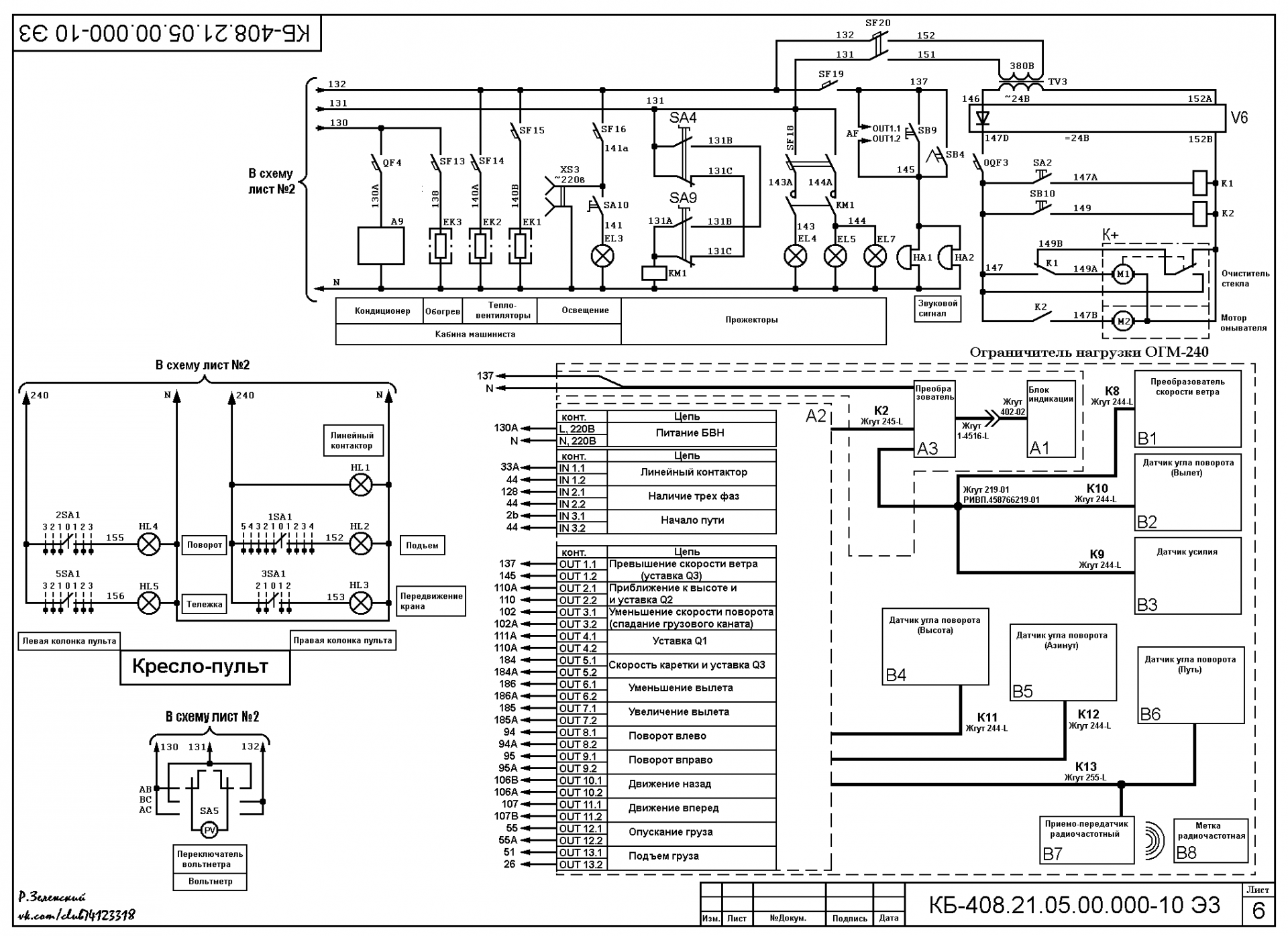

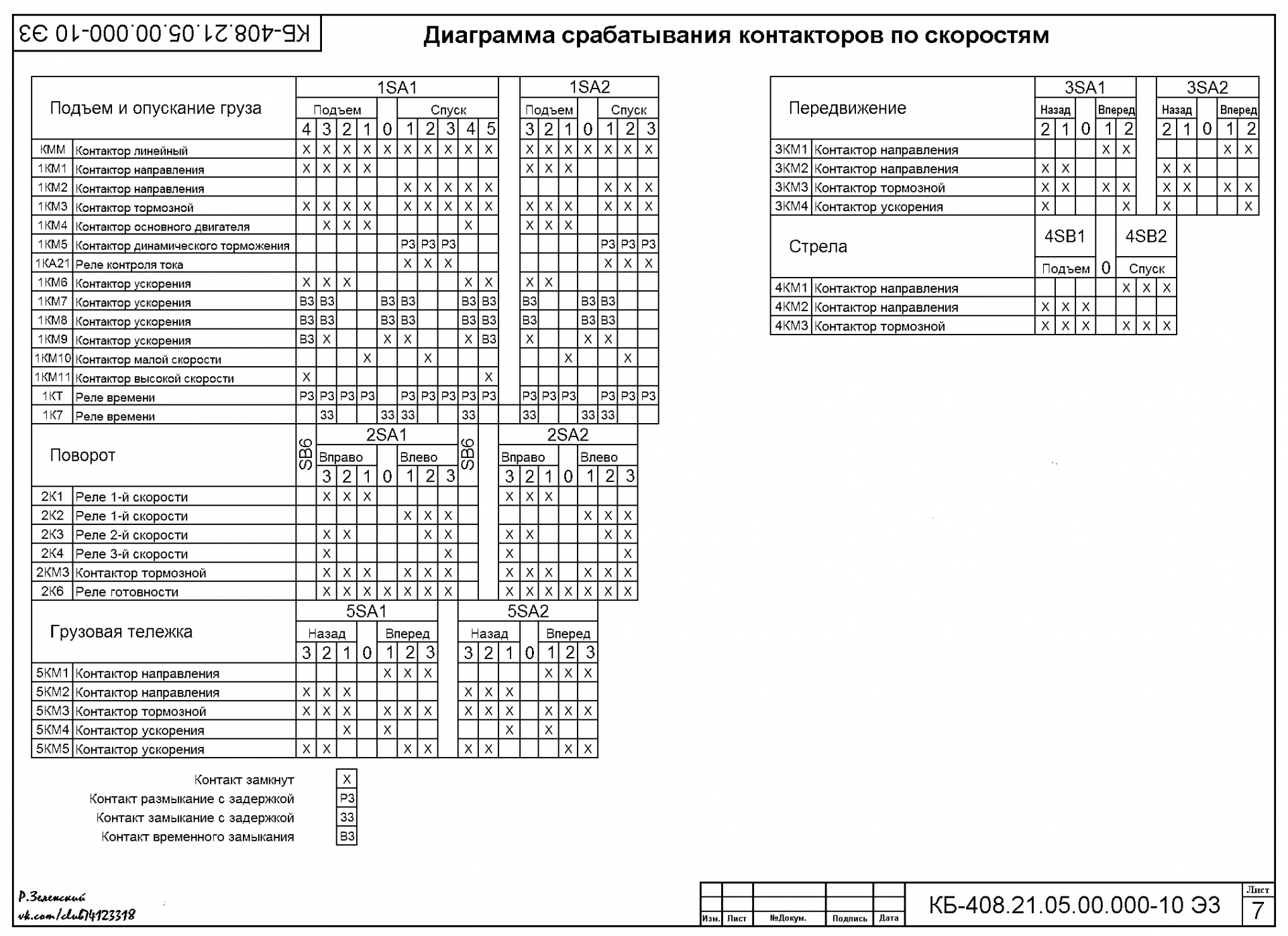

Исправлены альбомы

КБ-408.21.05.00.000-07

КБ-408.21.05.00.000-10

КБ-408.21.05.00.000-10А

[Rojan]

Альбом Metalna LM90 1HC, исходные наскальные рисунки.

METALNA LM90 1HC_исх.zip

[Rojan]

Альбом Metalna LM90 1HC. Восстановление схемы, я так понимаю, завершено. Более ничего уже добавить не получится - электорат упорно не желает участвовать в процессе. Всем спасибо, все свободны...

METALNA LM90_чб.zip

[Rojan]

Альбом КС-55713-5В-8, прислал Александр Дорошок. В составе альбома Э3, Э4, ПЭ3 и ТЭ4 (кабельный журнал).

КС-55713-5В-8 Дорошок.zip

КС-55713-5В-8 Дорошок.pdf
