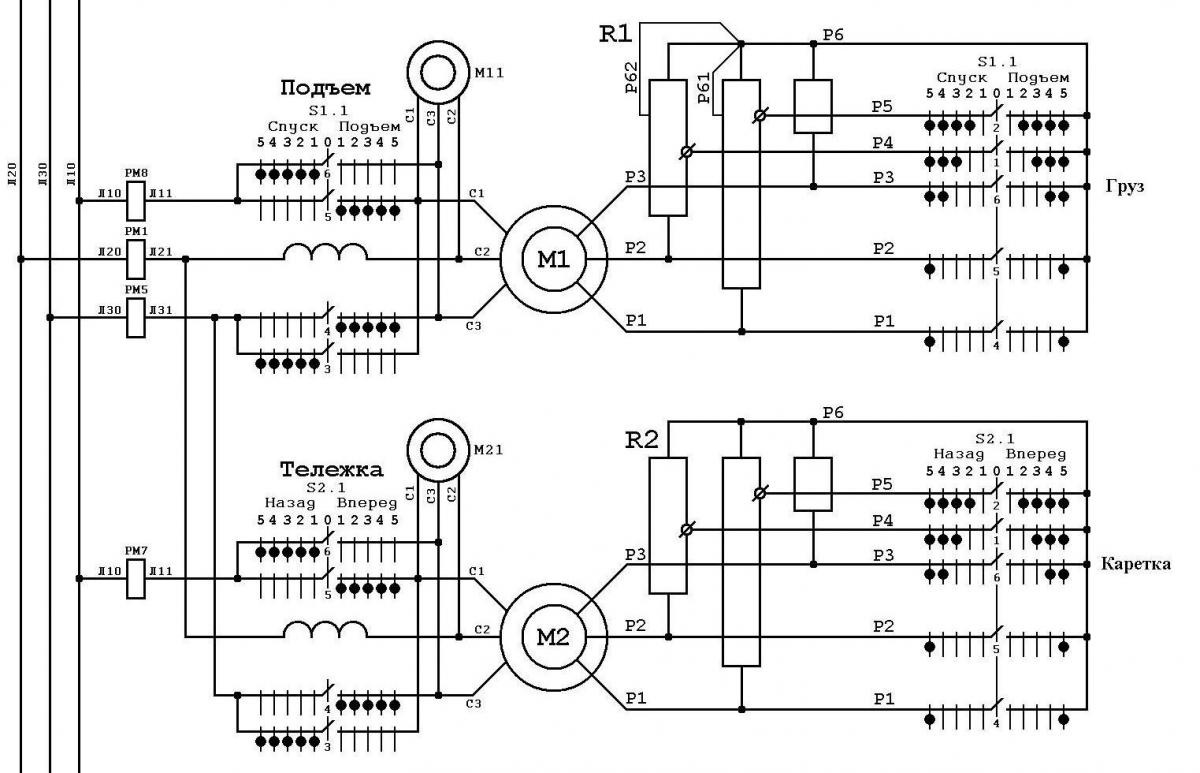

Электрические схемы строительных кранов

[tyriniv]

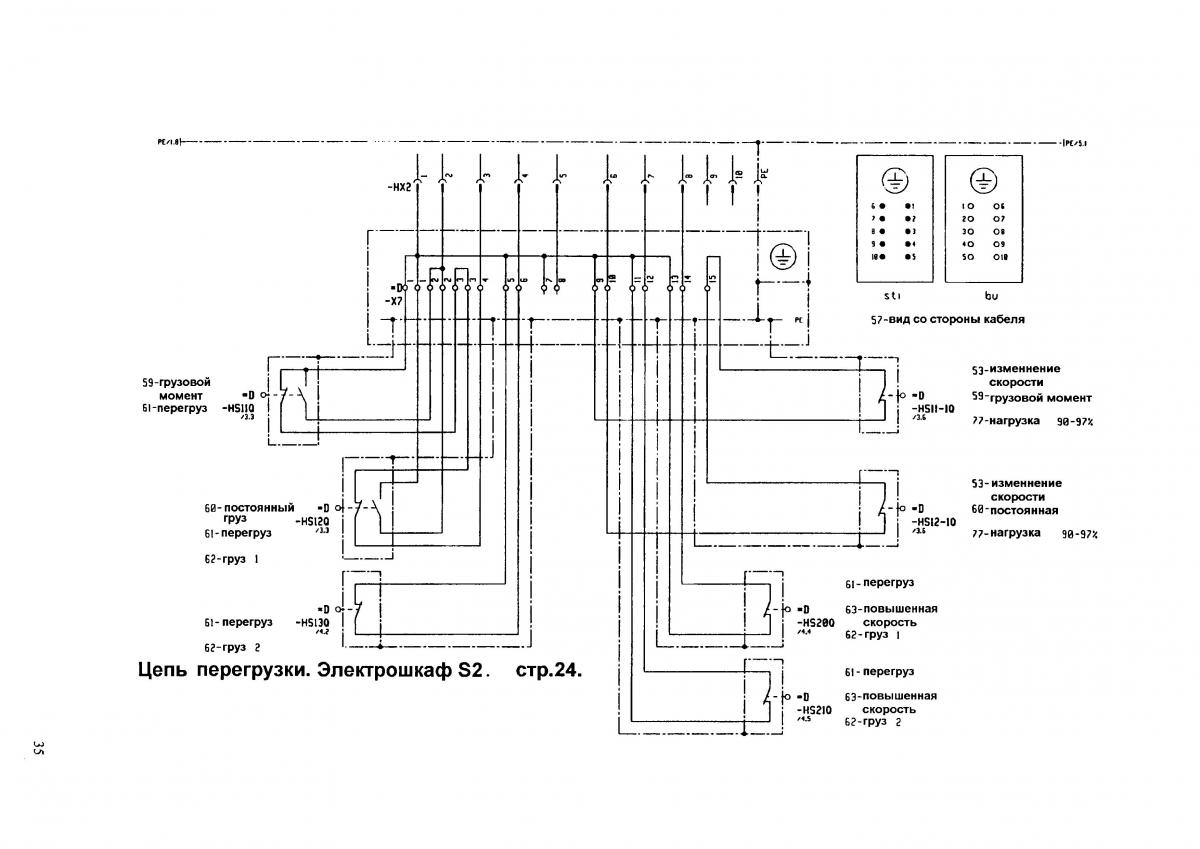

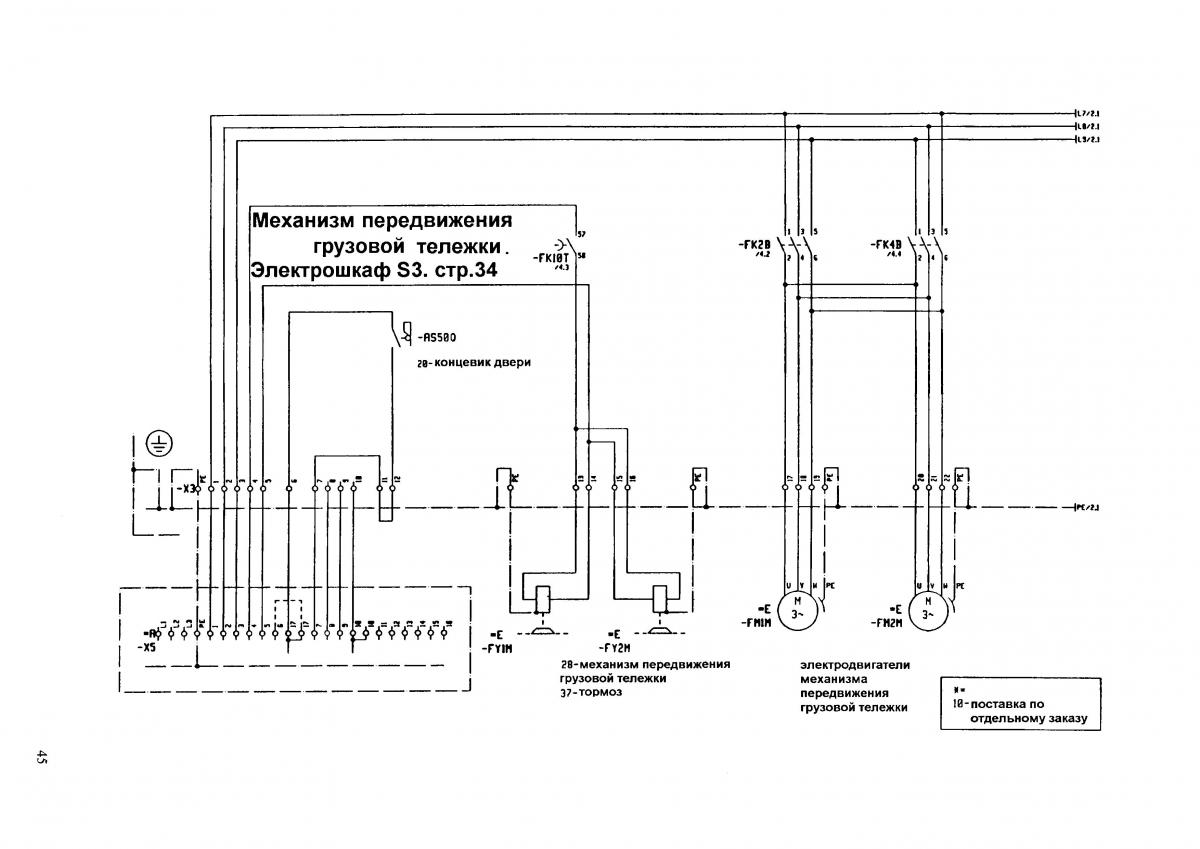

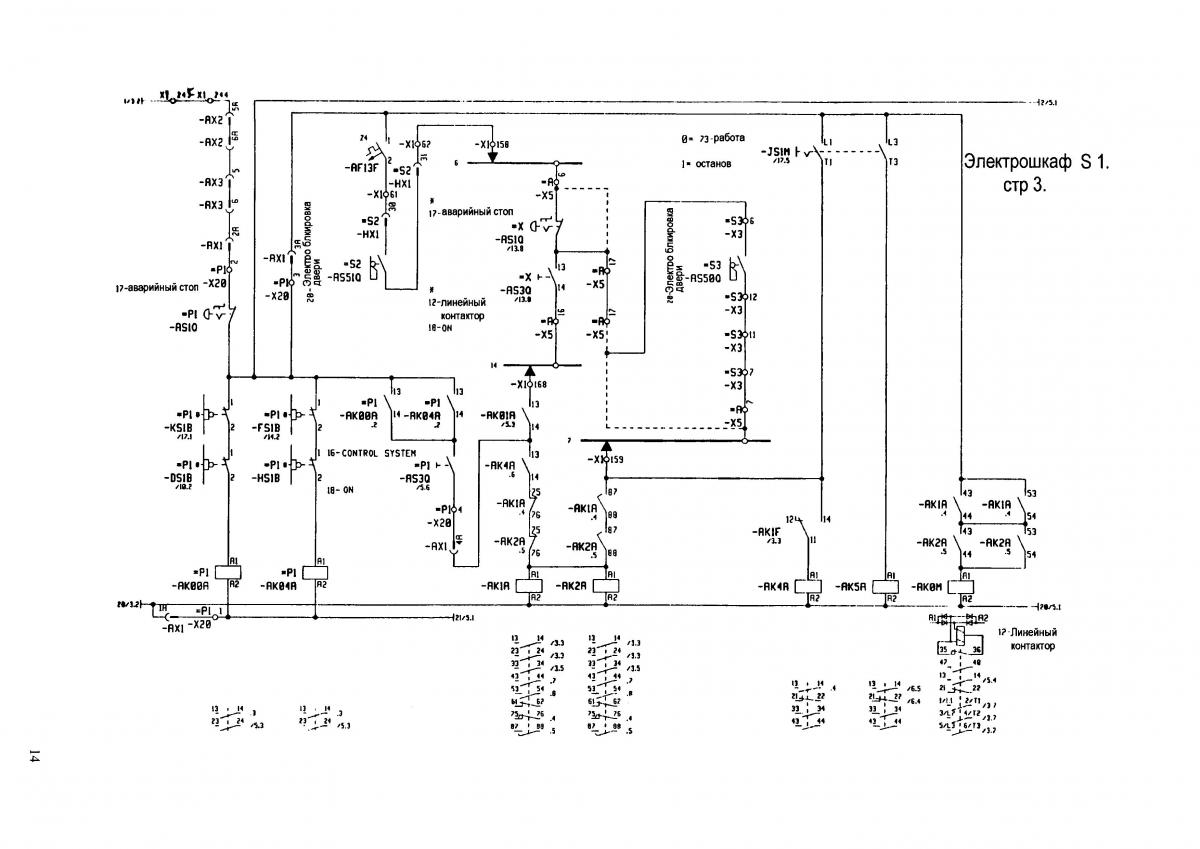

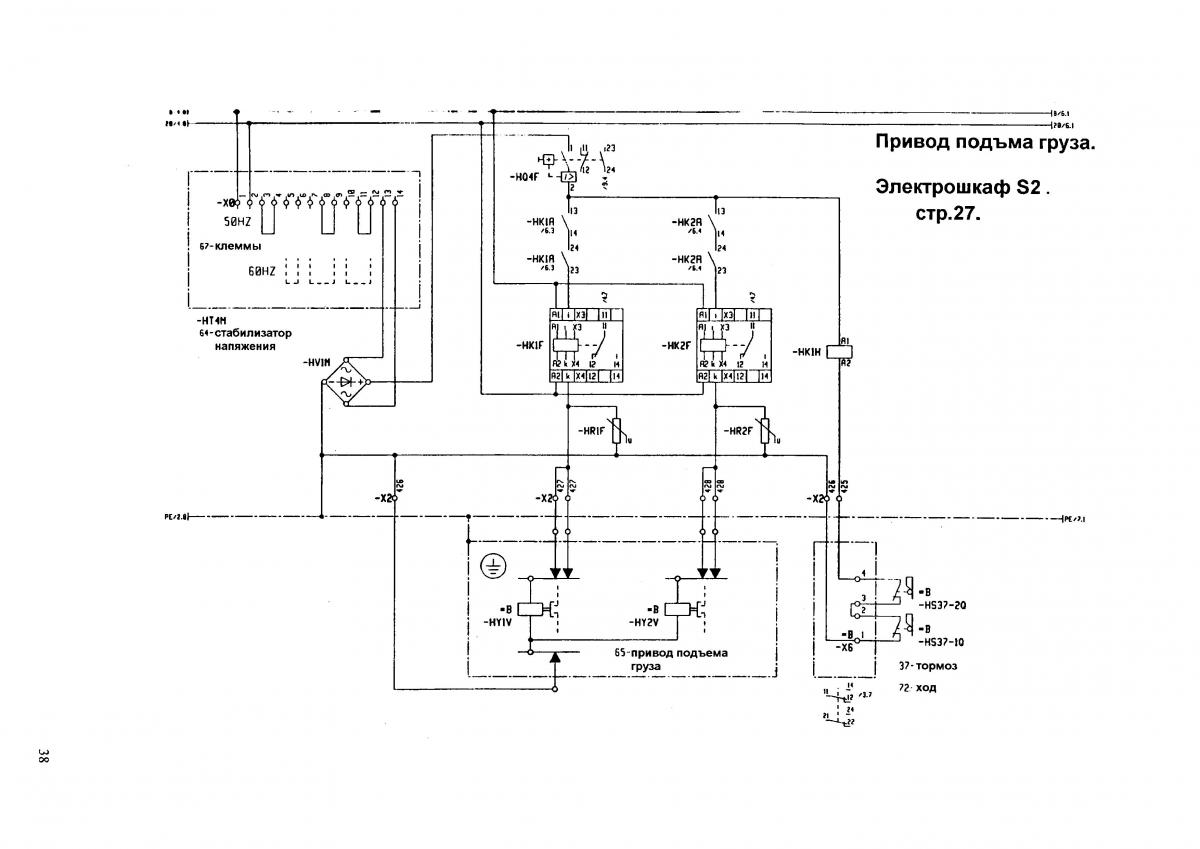

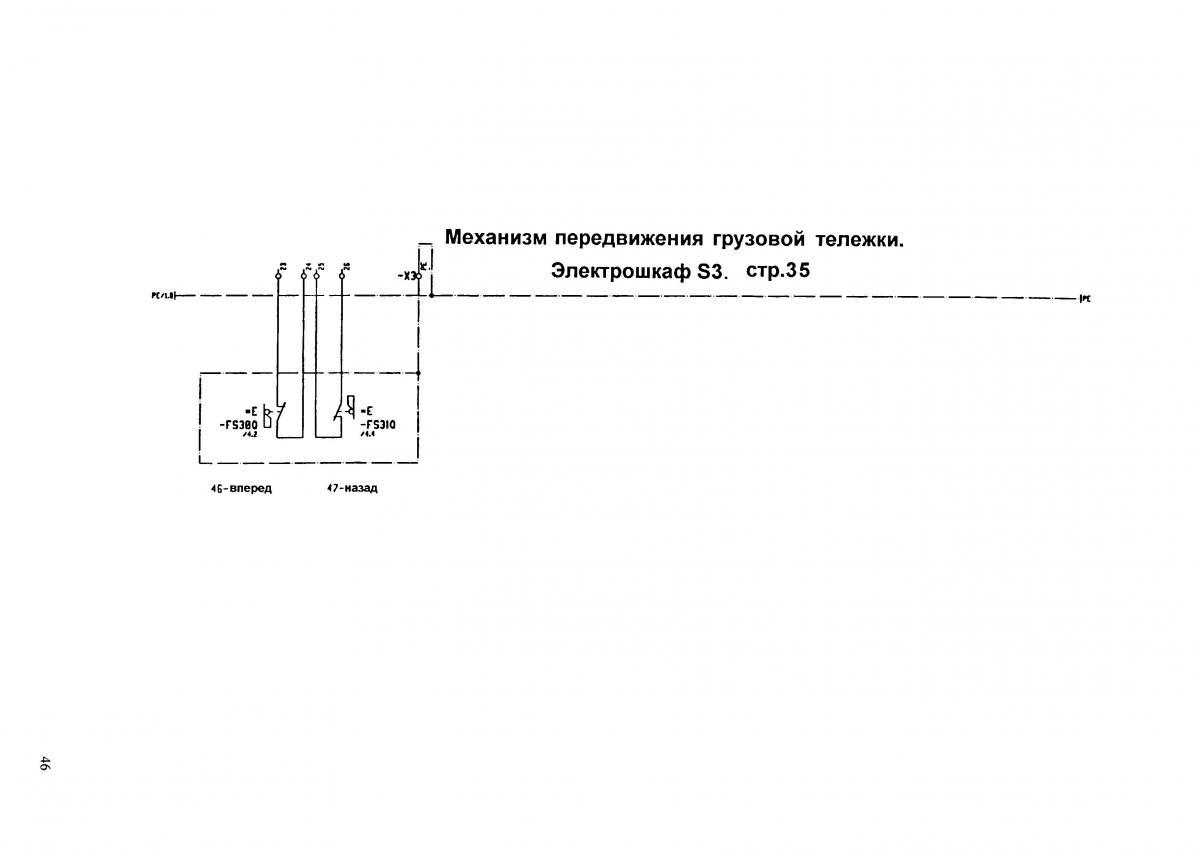

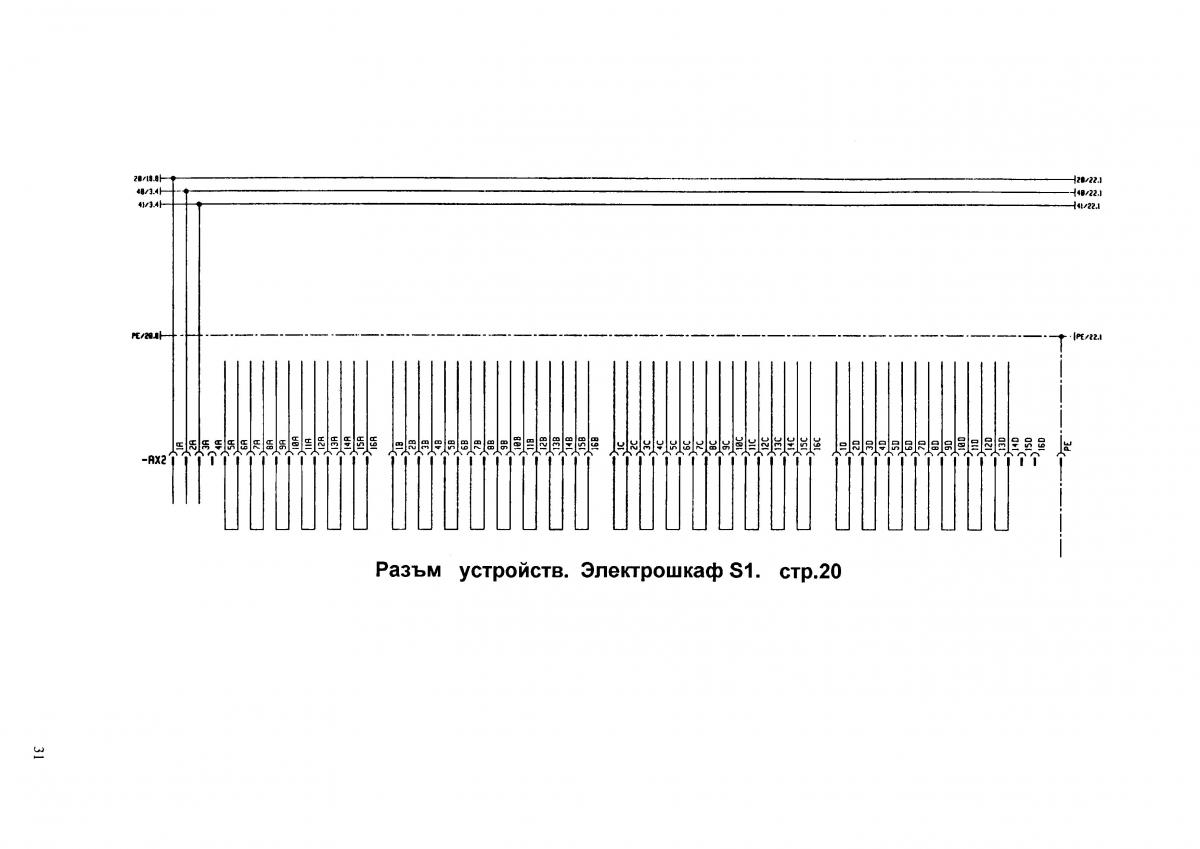

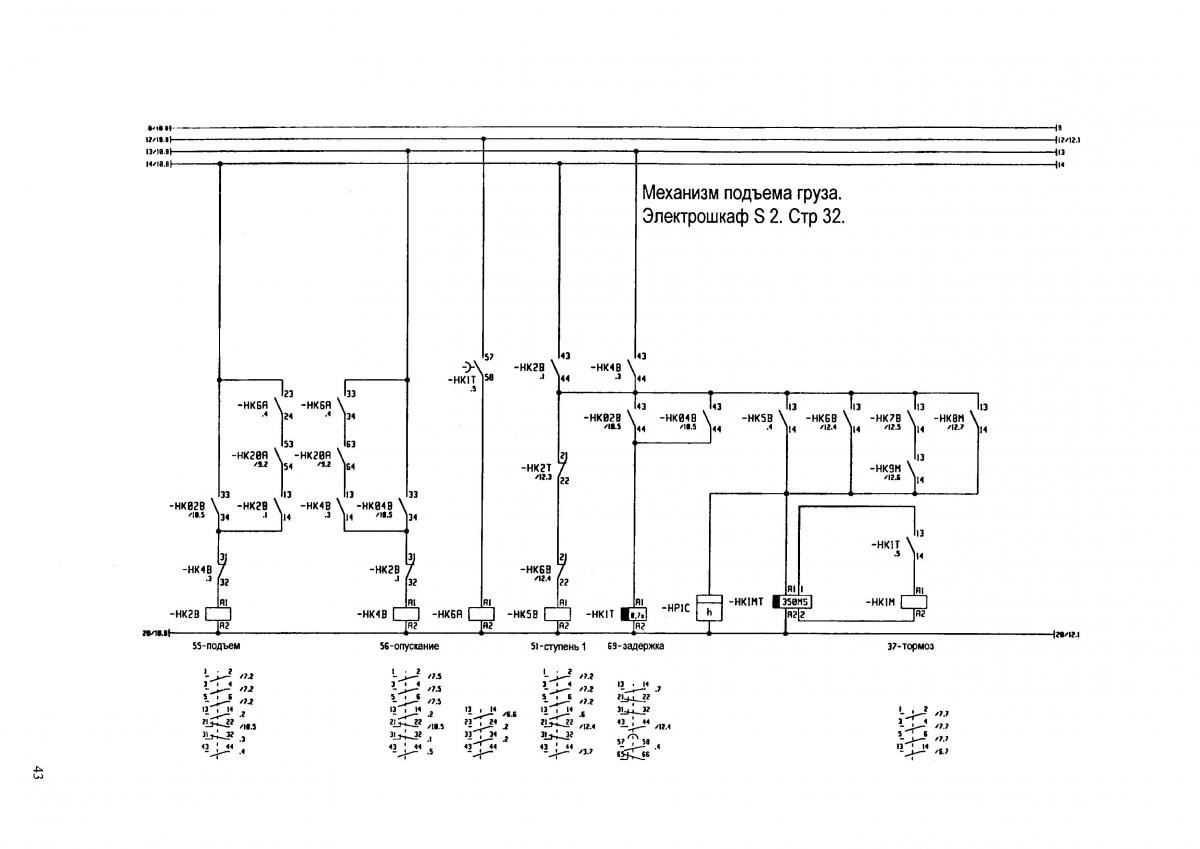

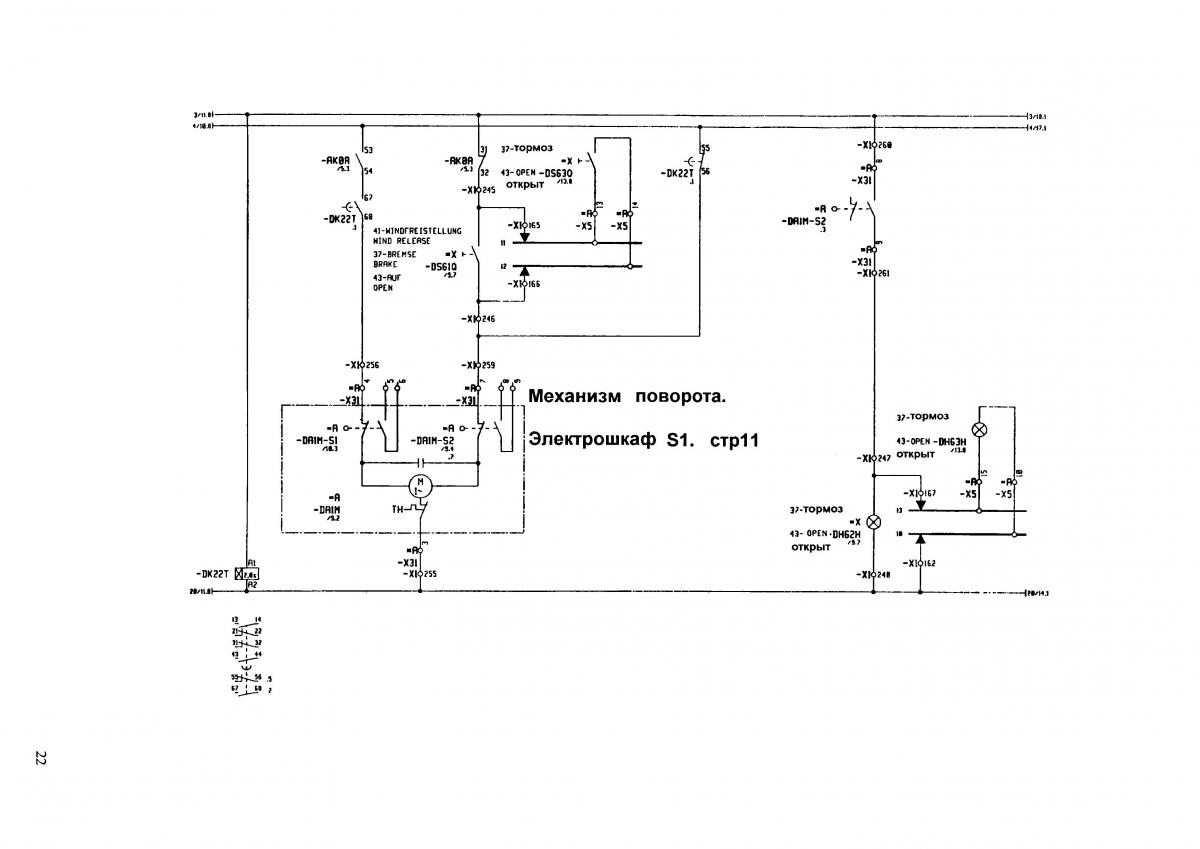

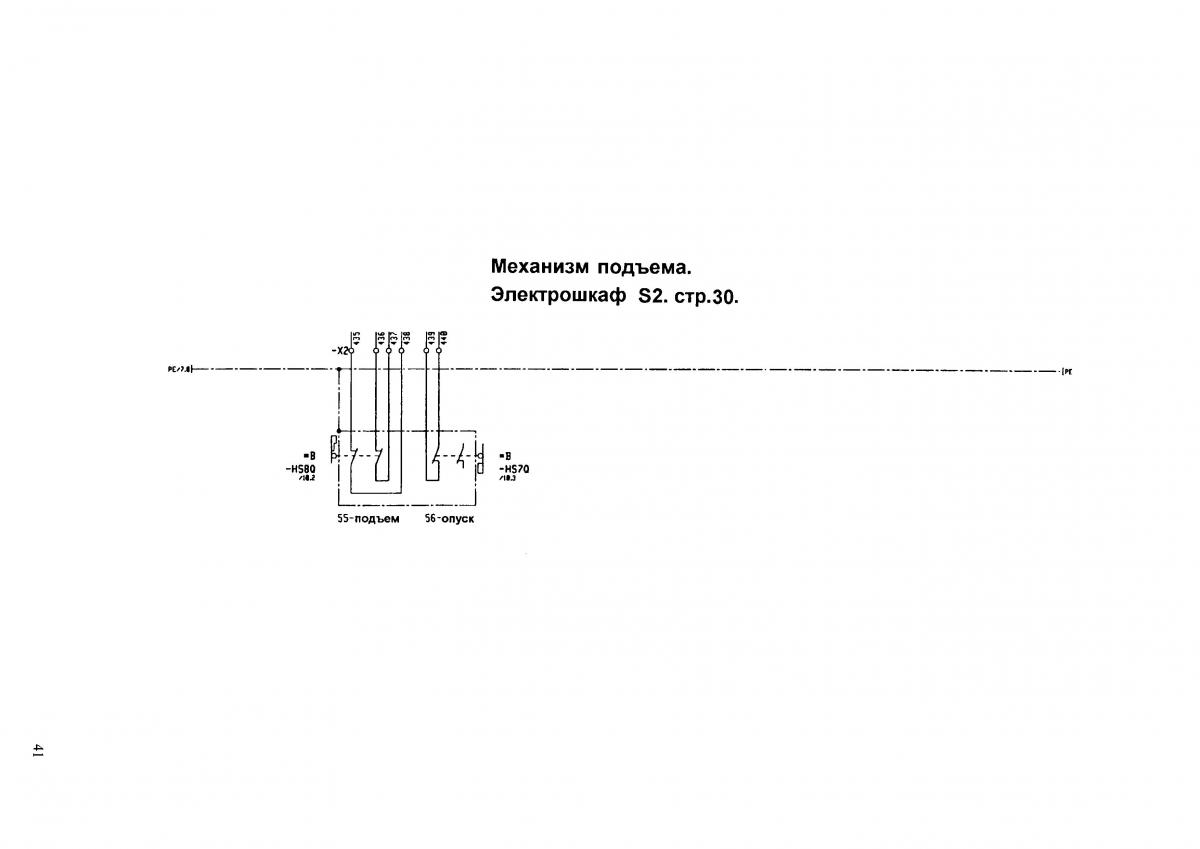

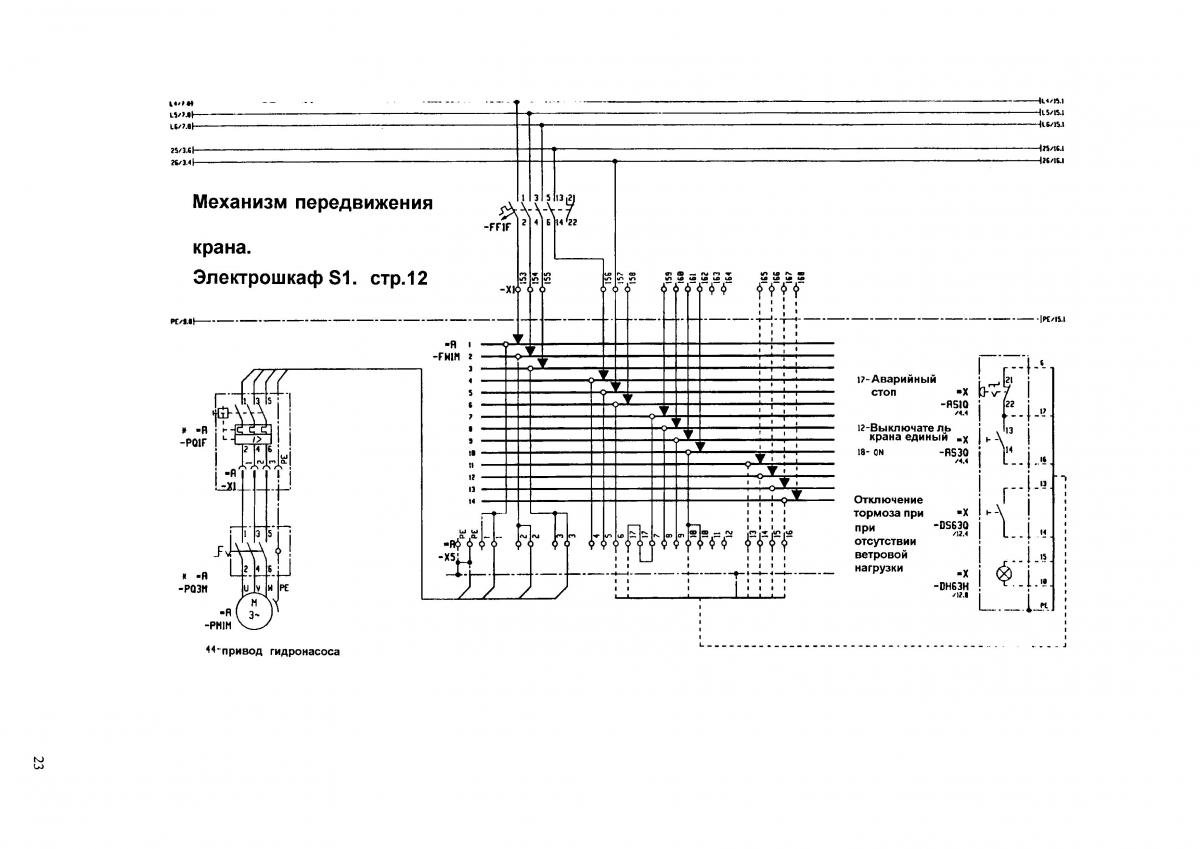

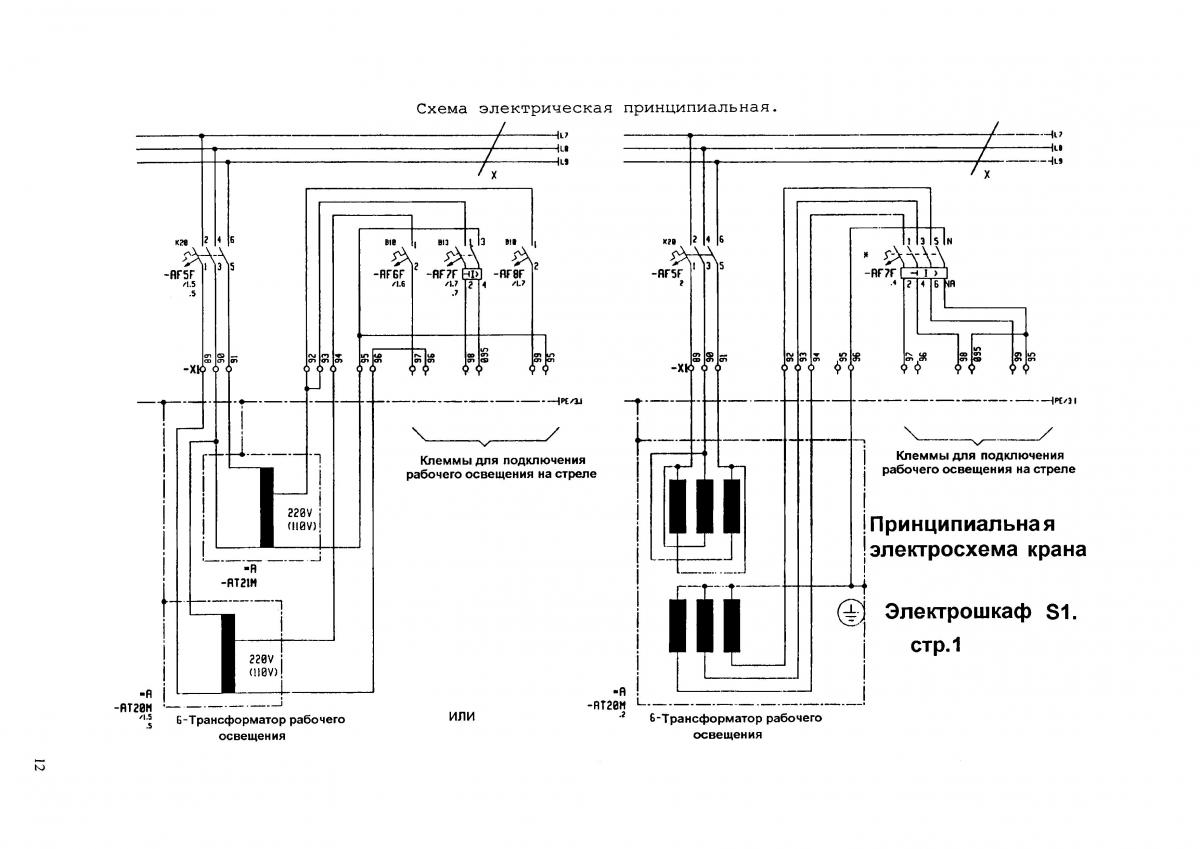

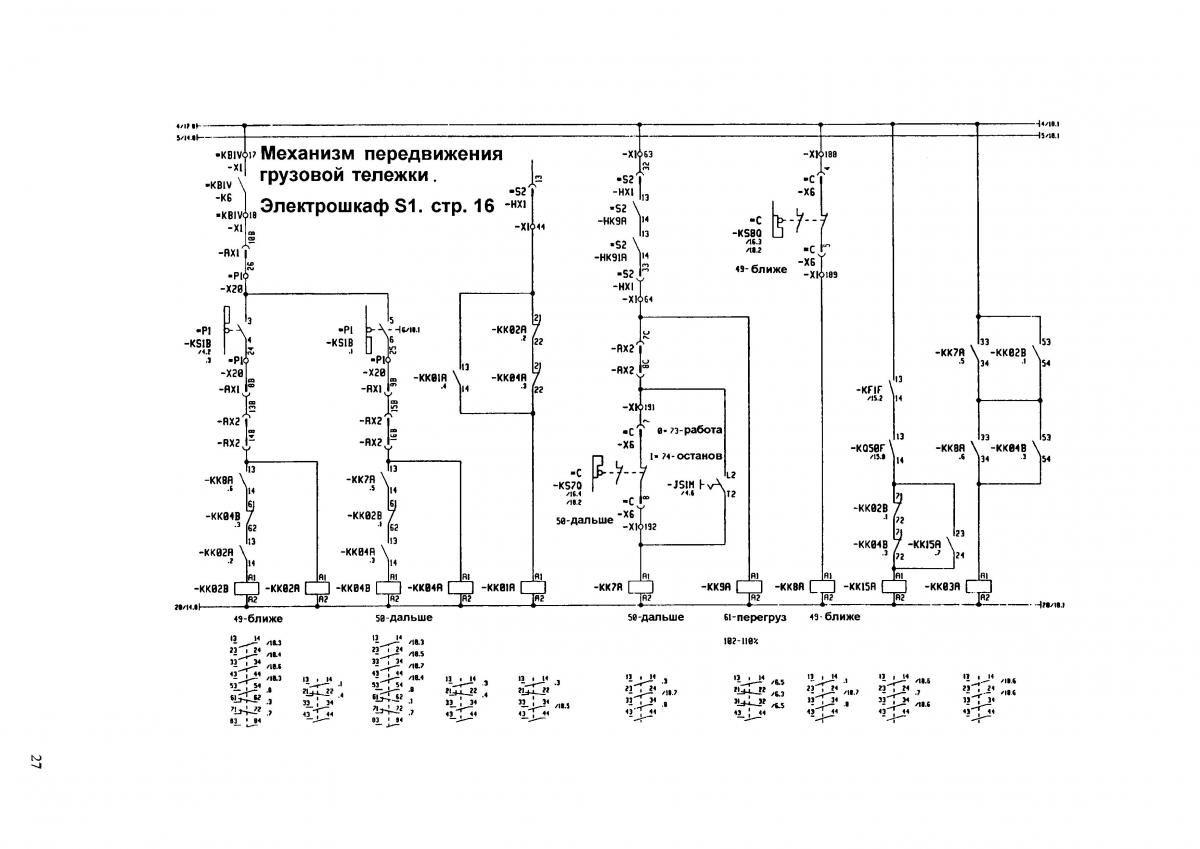

Схемы электрические крана башенного QTZ-125 производства Harbin Dongjian Machinery Manufacturing co., LTD.

Схемы электрические QTZ-125 Harbin Dongjian Machinery Manufacturing co., LTD.pdf

[ЖЕКА]

Схемы электрические крана башенного QTZ-125 производства Harbin Dongjian Machinery Manufacturing co., LTD.

приколол повороД :wink:

[Rojan]

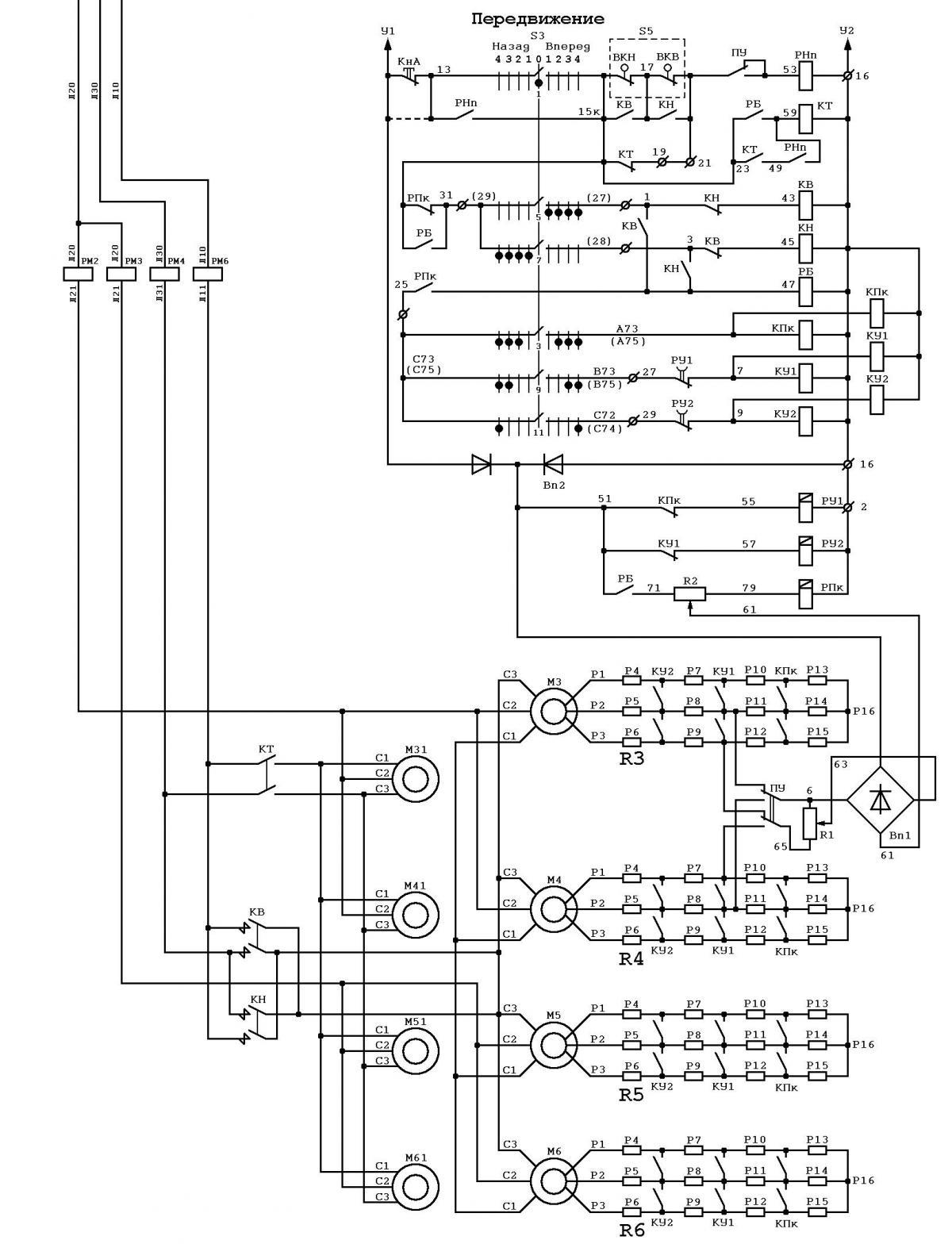

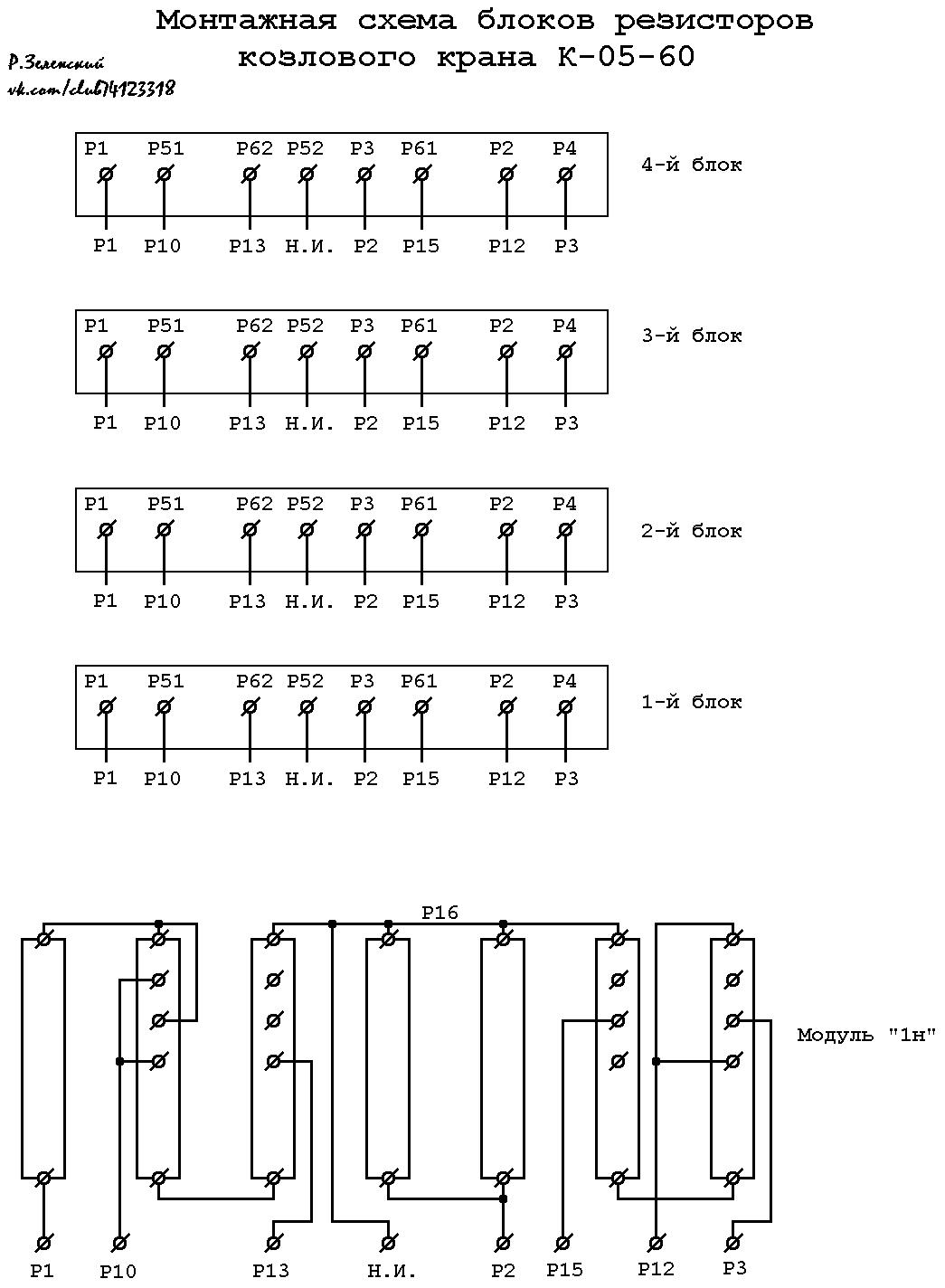

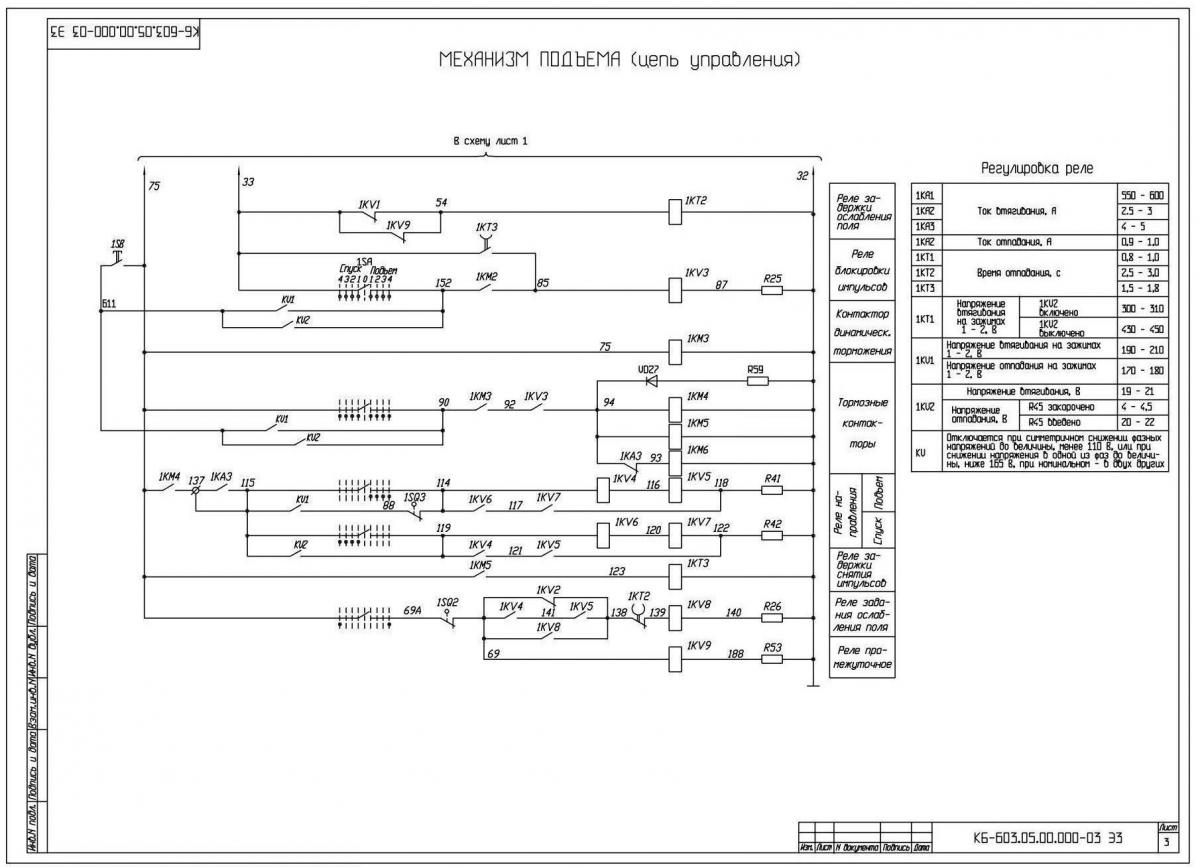

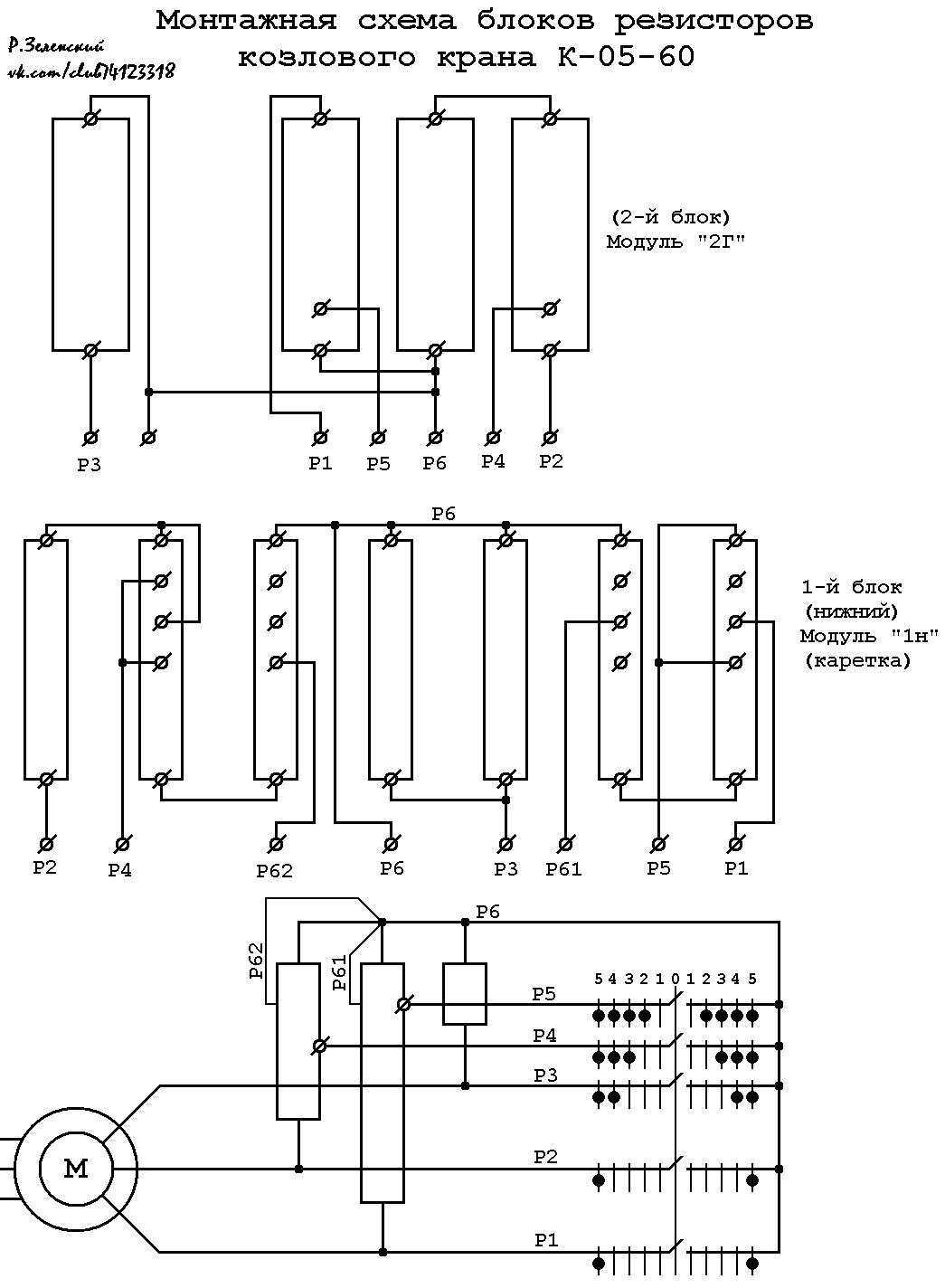

все последнее занес в каталог!

[FuckingCrane]

Схема МКГ-40, прислал Константин Дегтярев (https://vk.com/kostya_kip), добавил в каталог

лет 5 долбался с этим краном, так схемы в глаза и не увидел. Да и не особо она отличается от БР-ки. Проводка была гнилая полностью, выкидывал сюрпризы чуть ли не каждую неделю. Продан с молотка))

[Rojan]

напарники смотрели на мои схемы, как на записки инопланетянина. Потом залил всем в телефоны - ничего, привыкли.

[tyriniv]

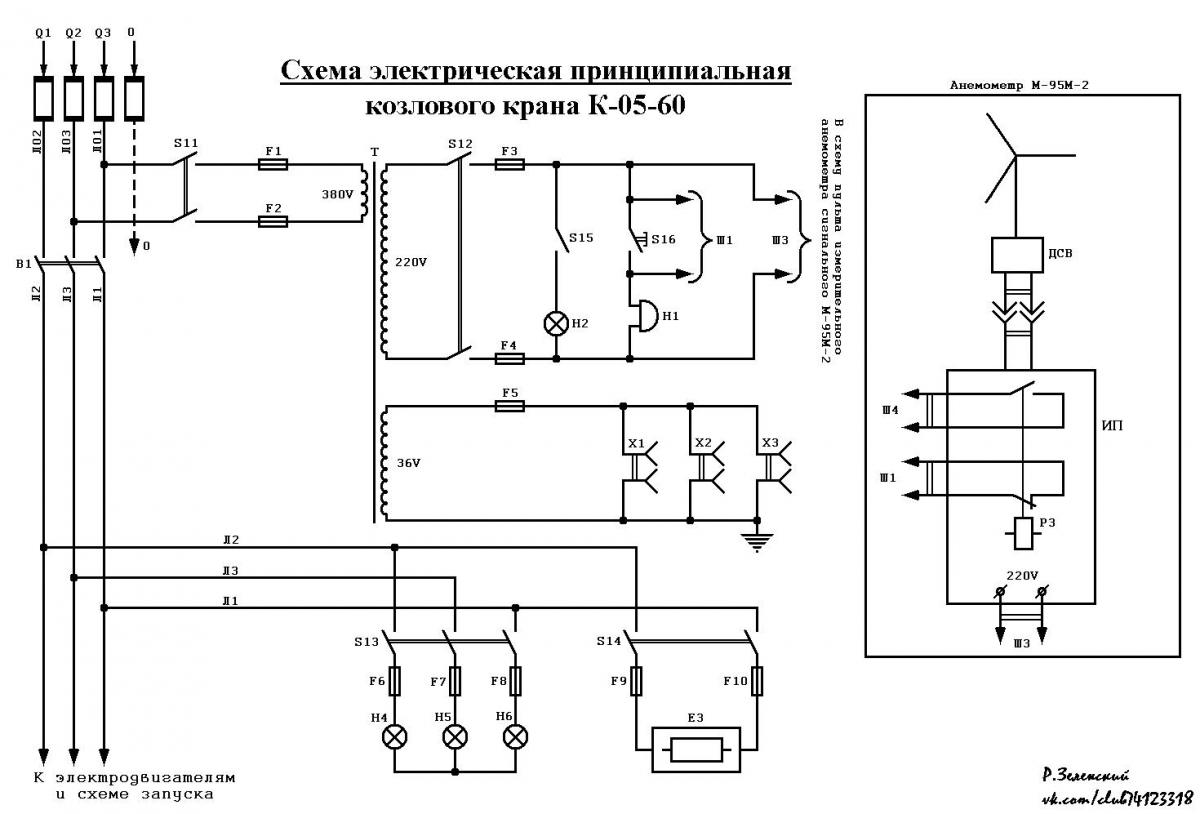

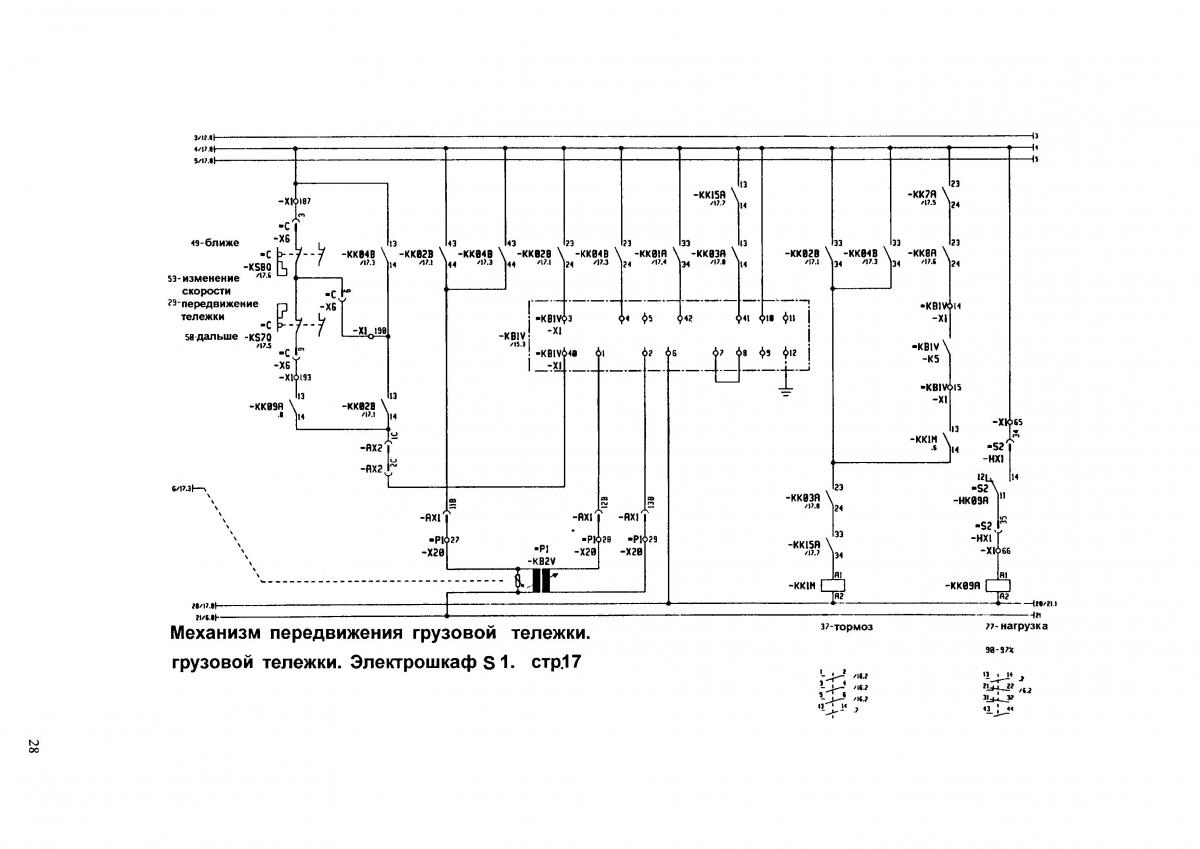

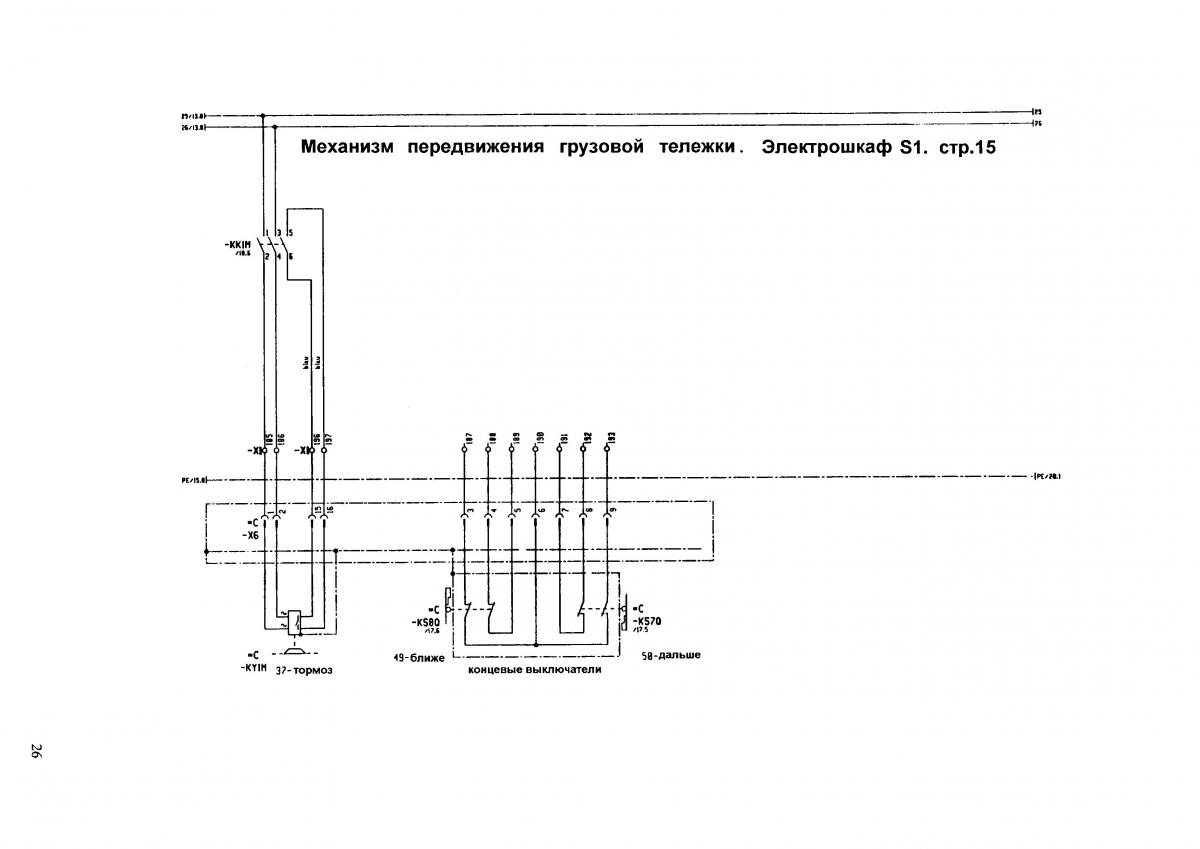

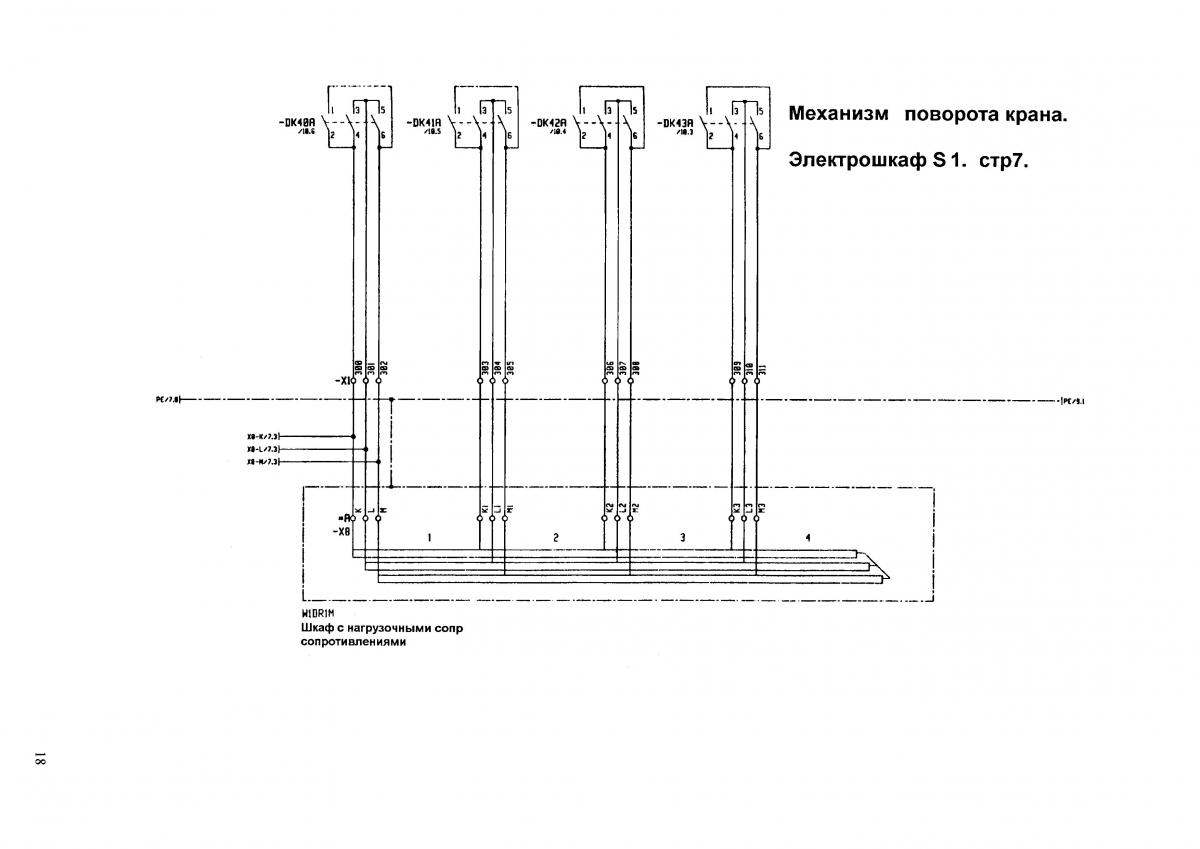

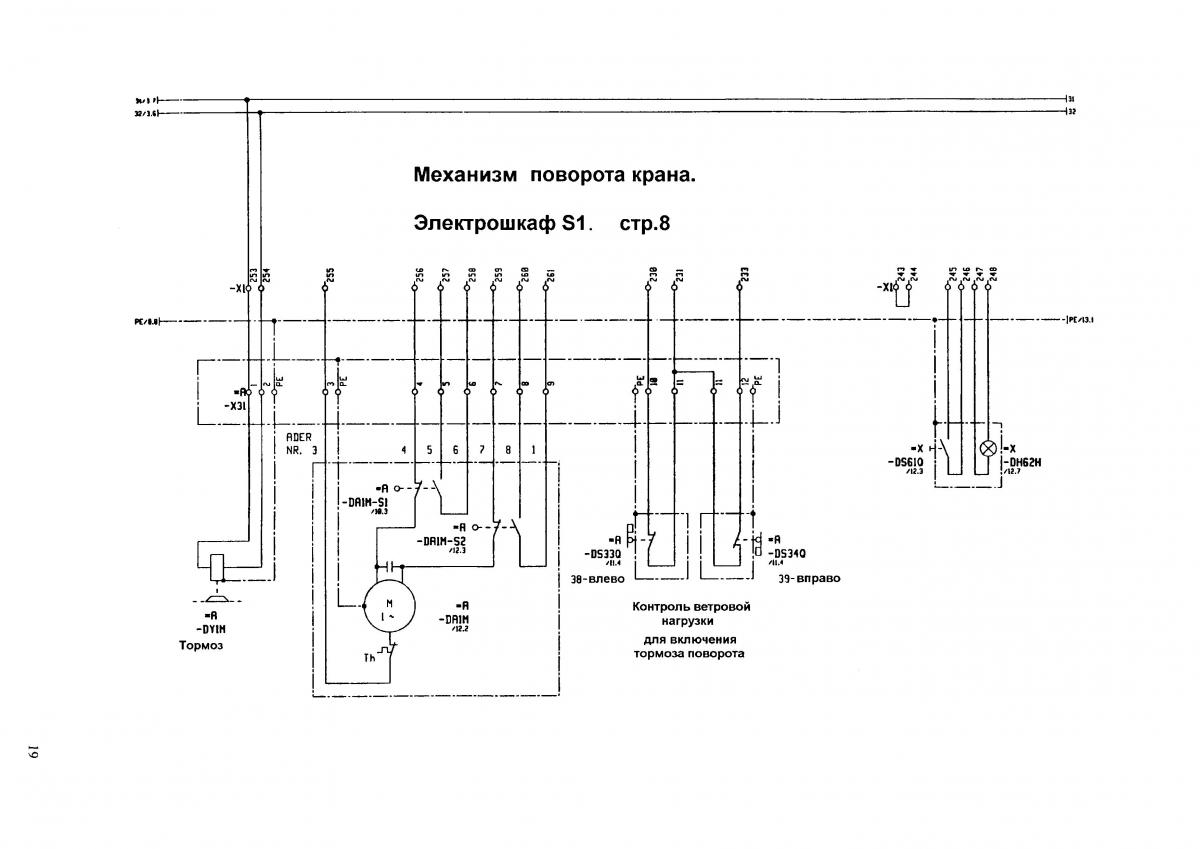

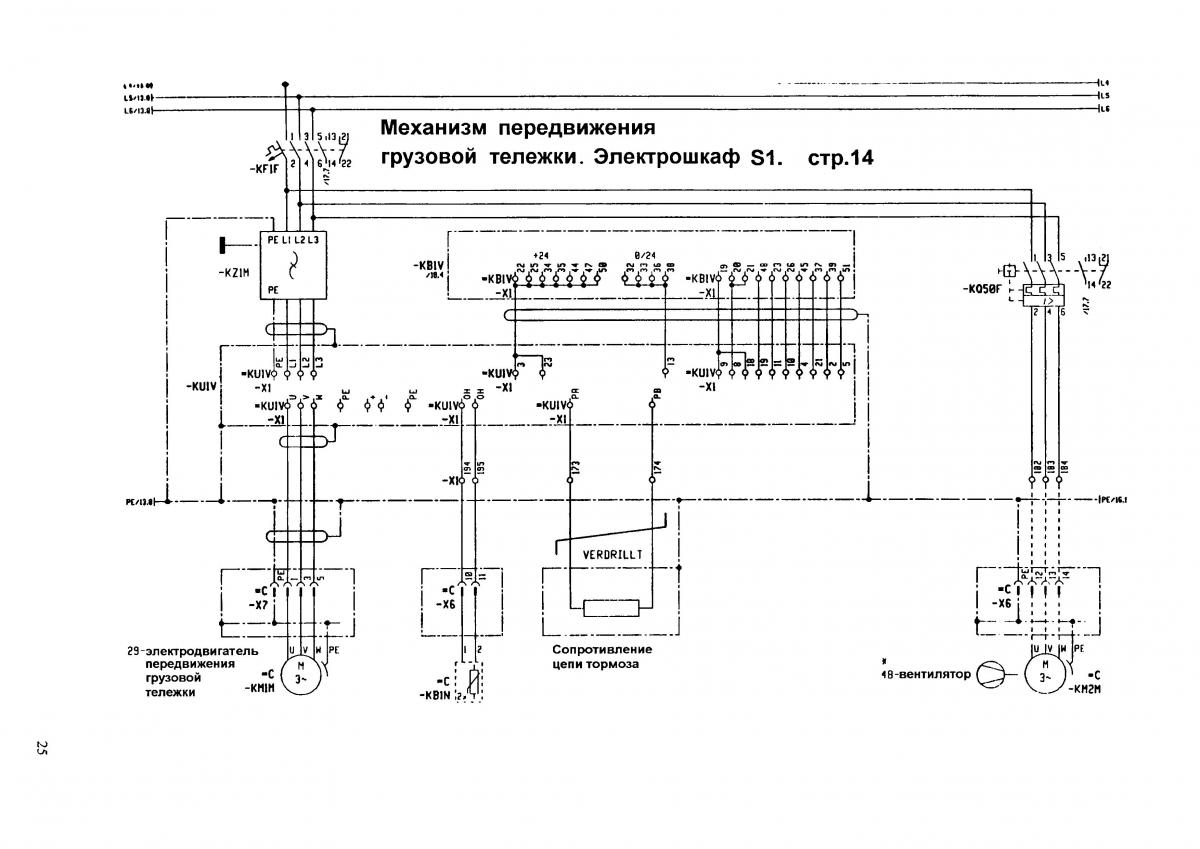

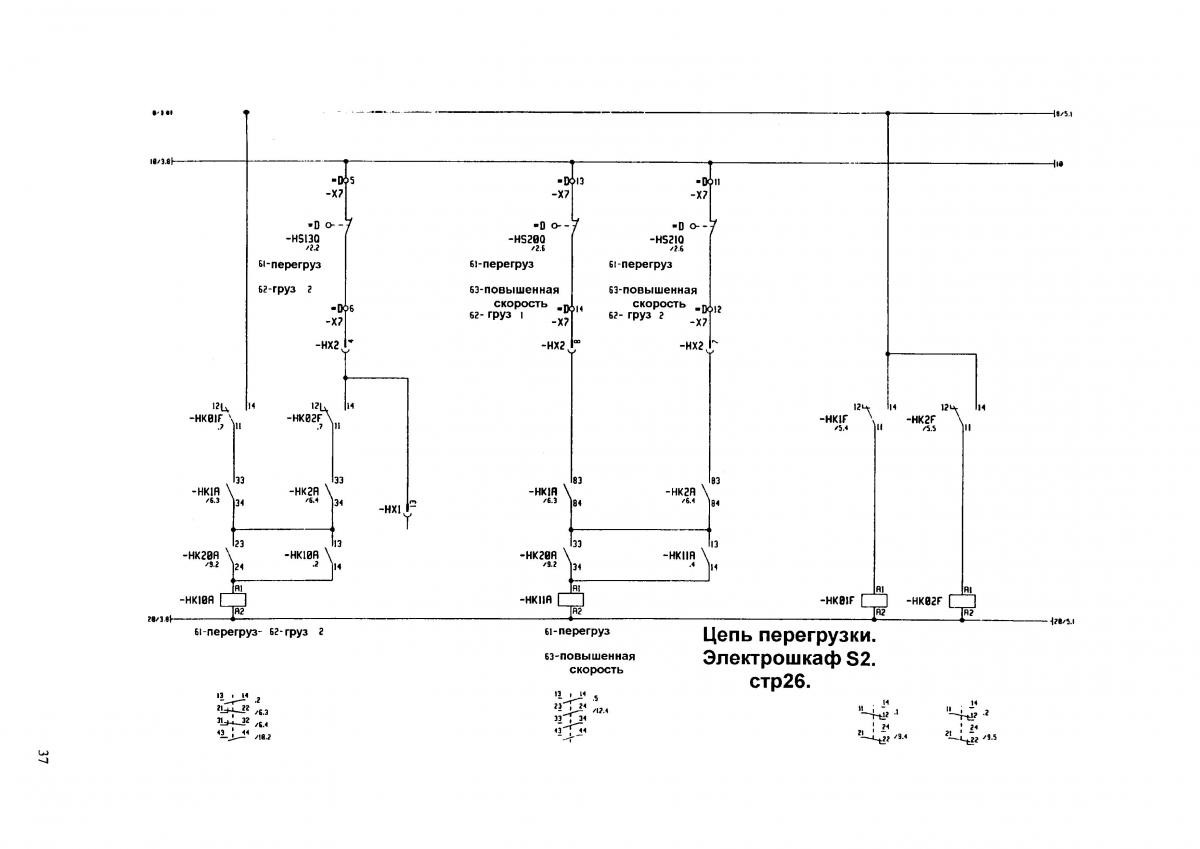

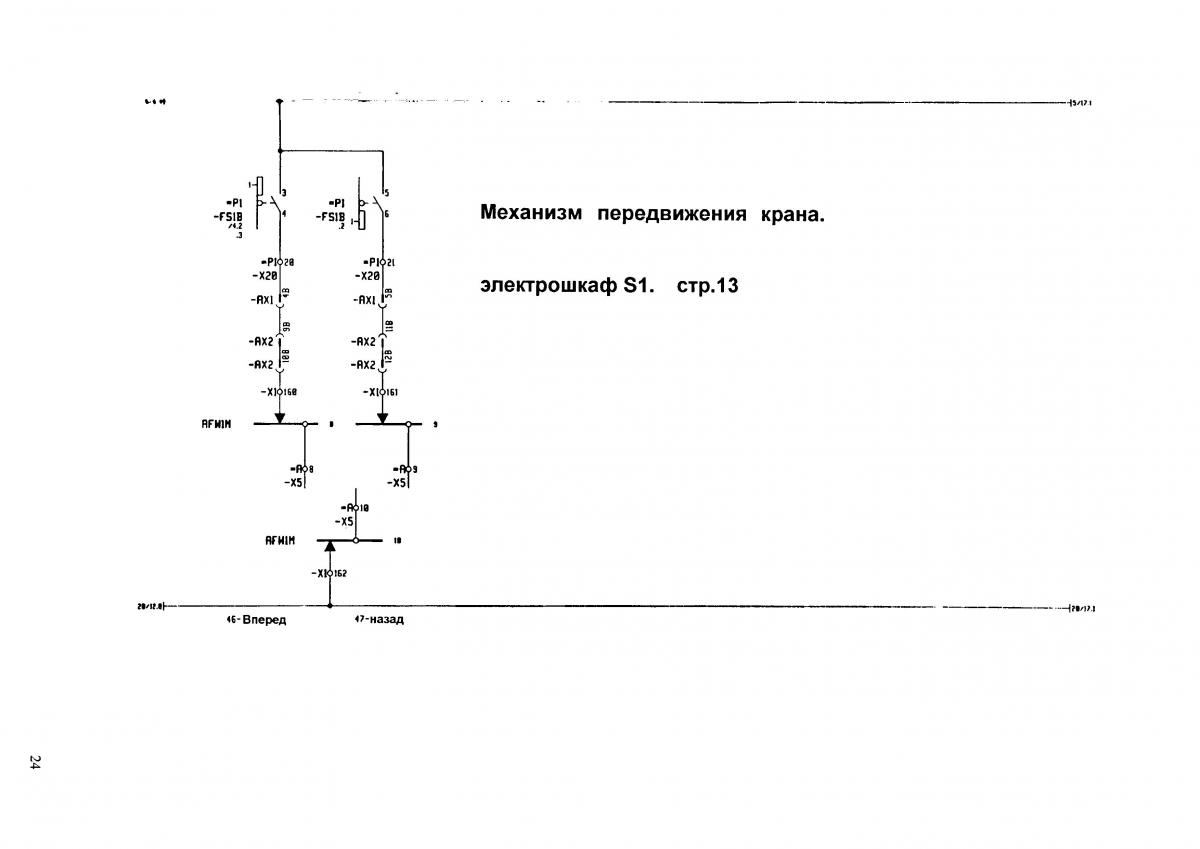

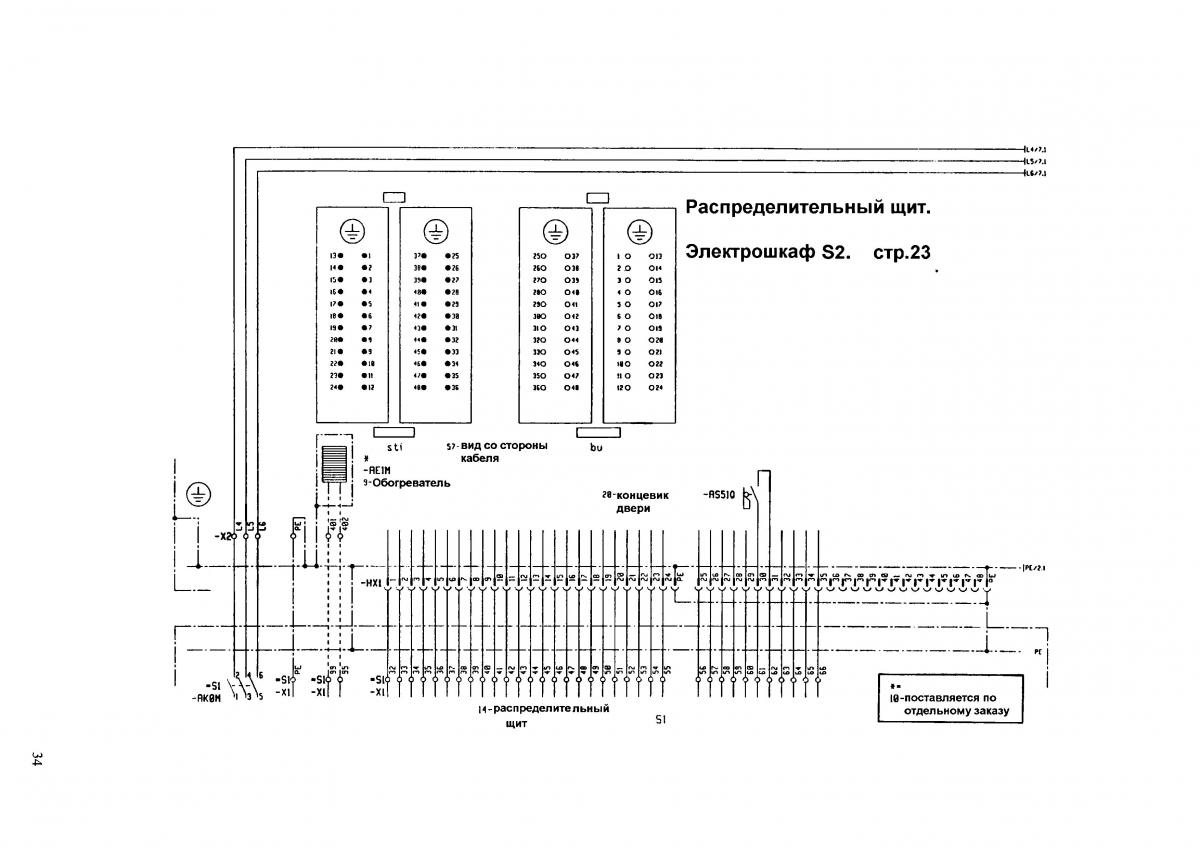

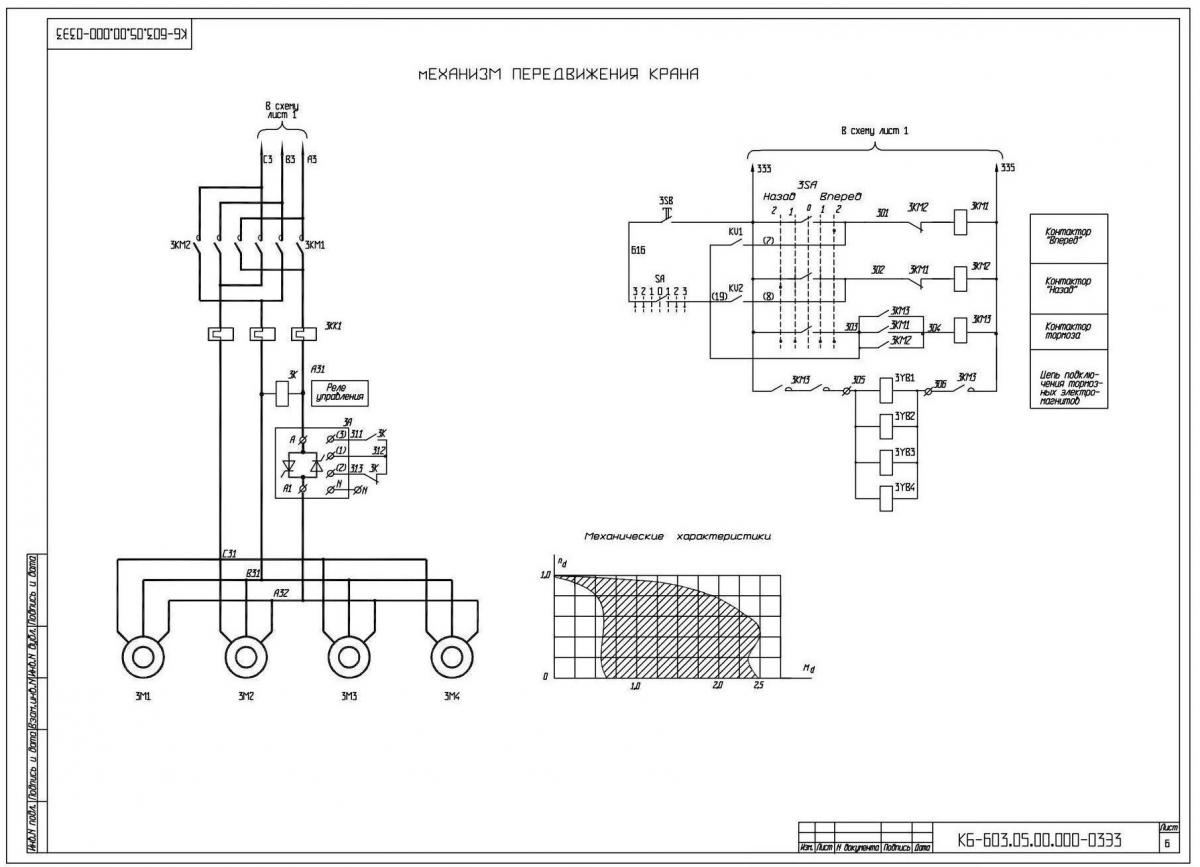

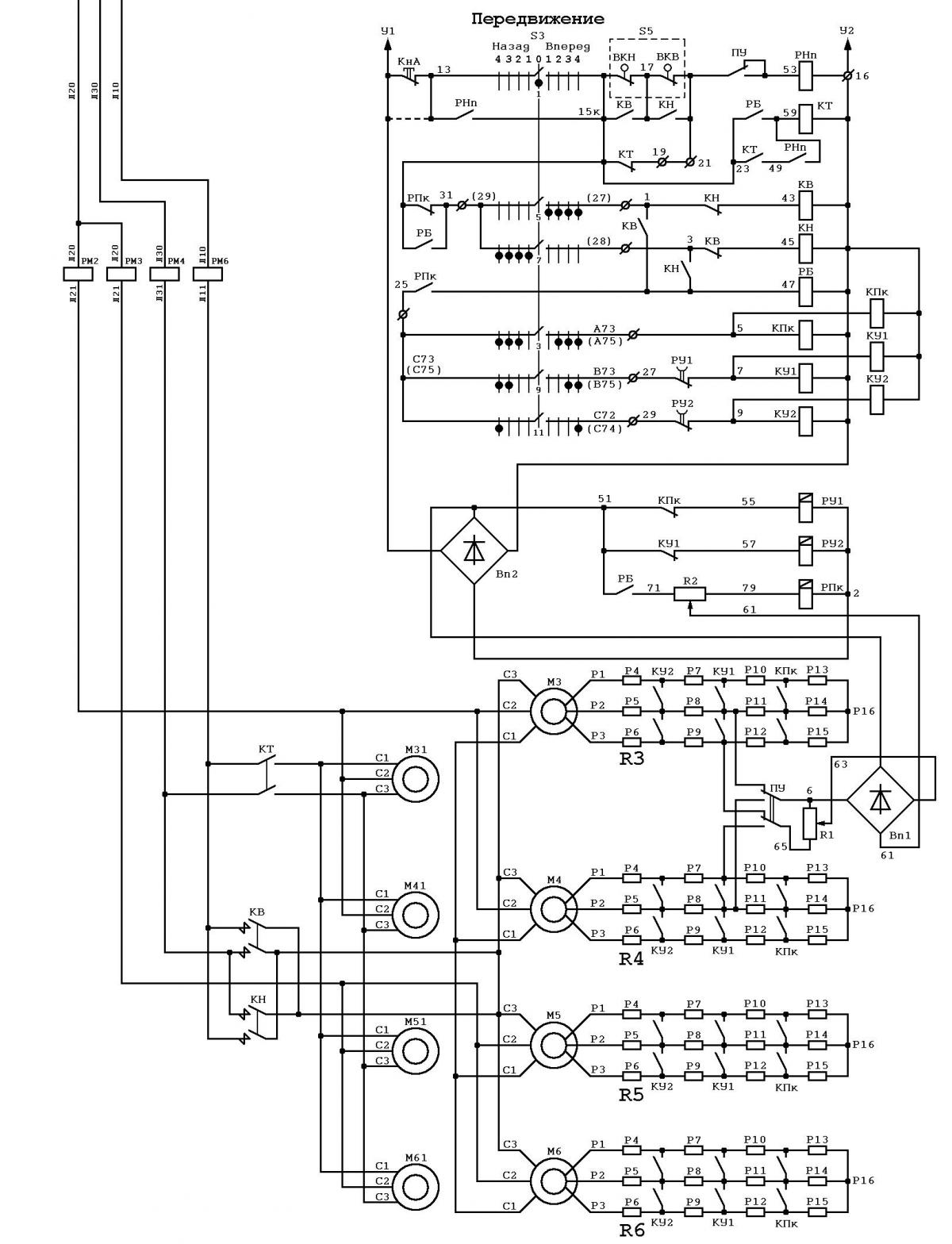

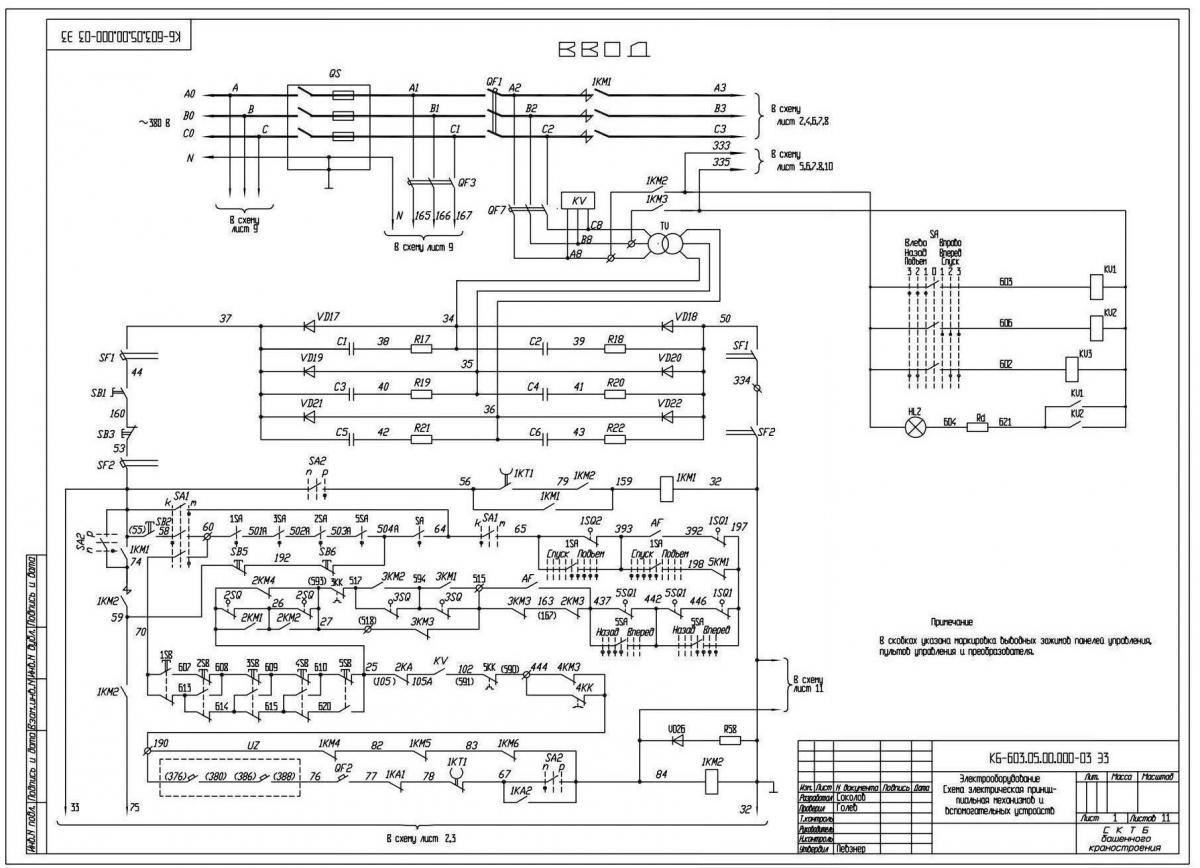

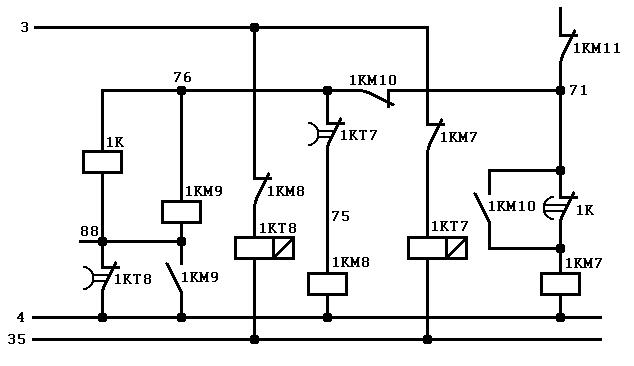

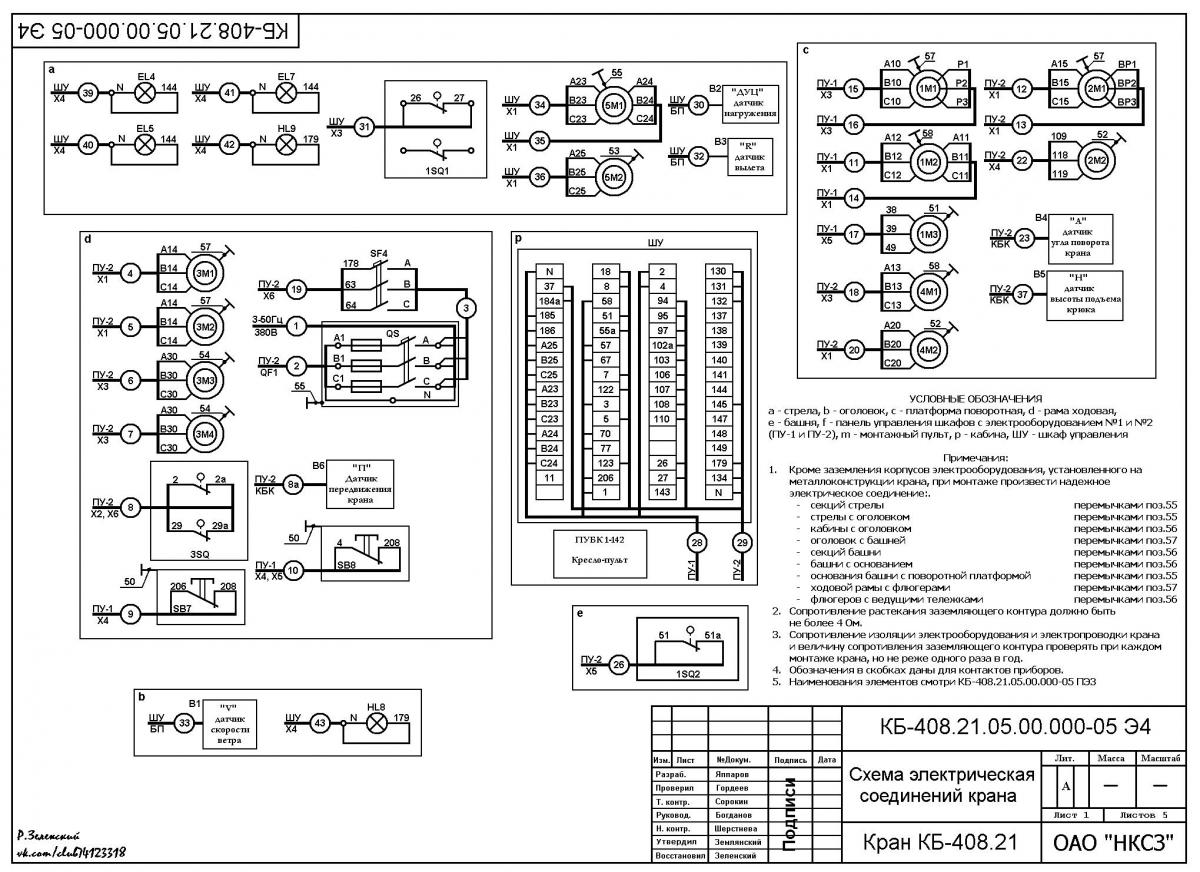

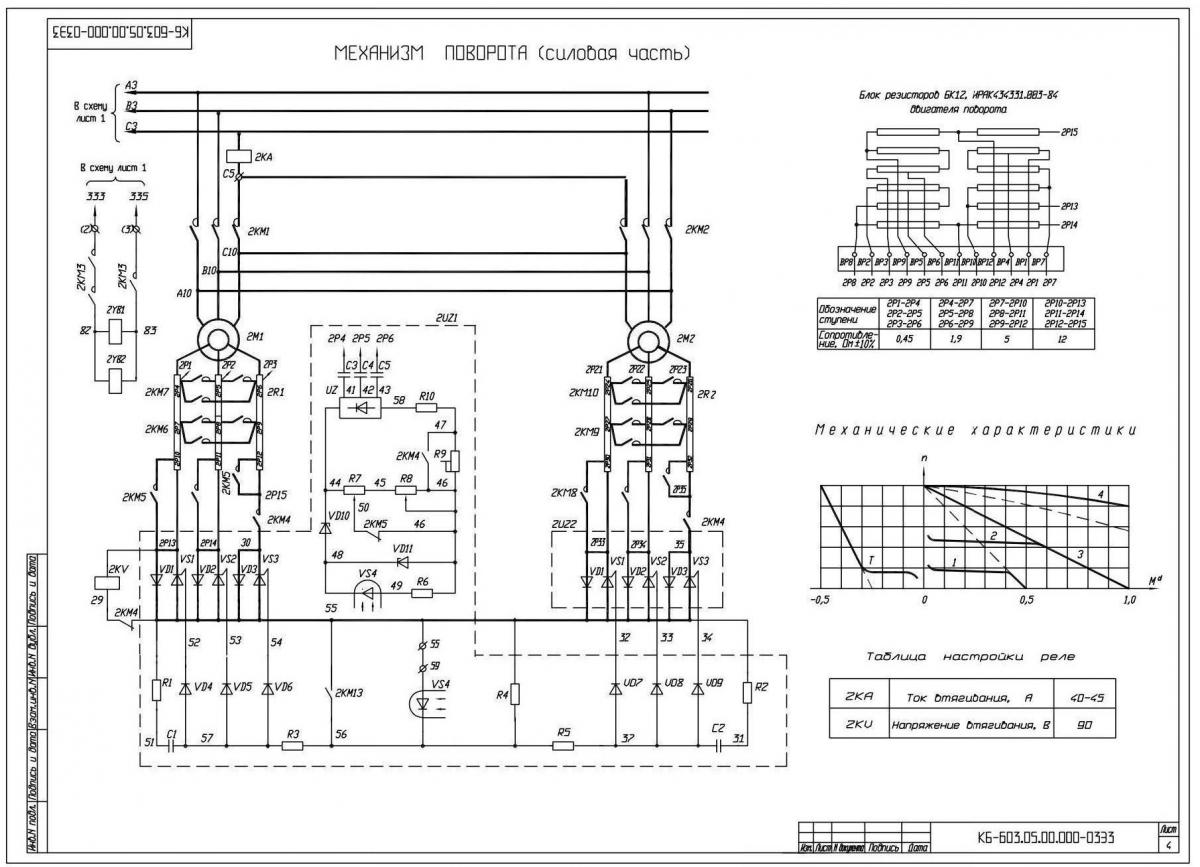

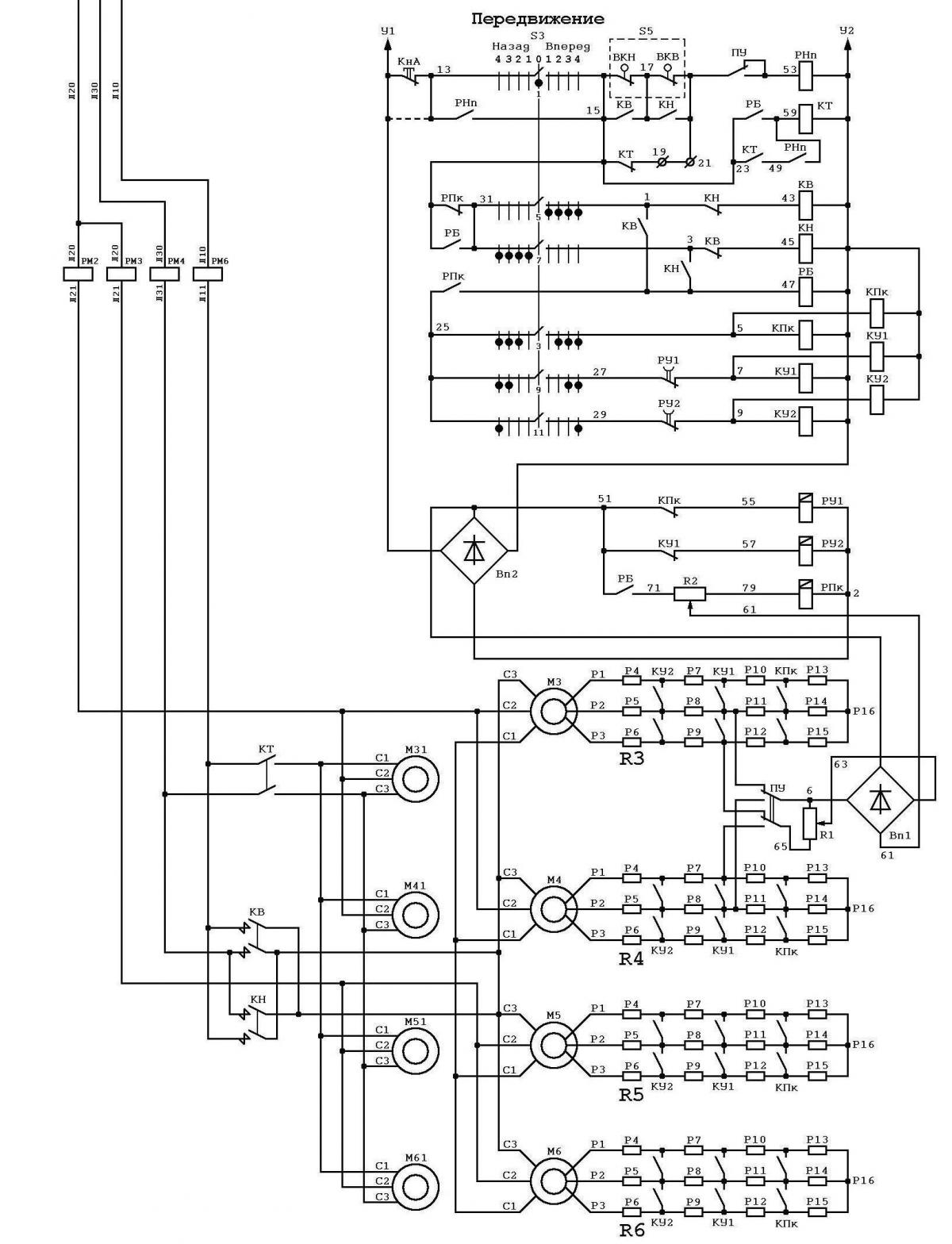

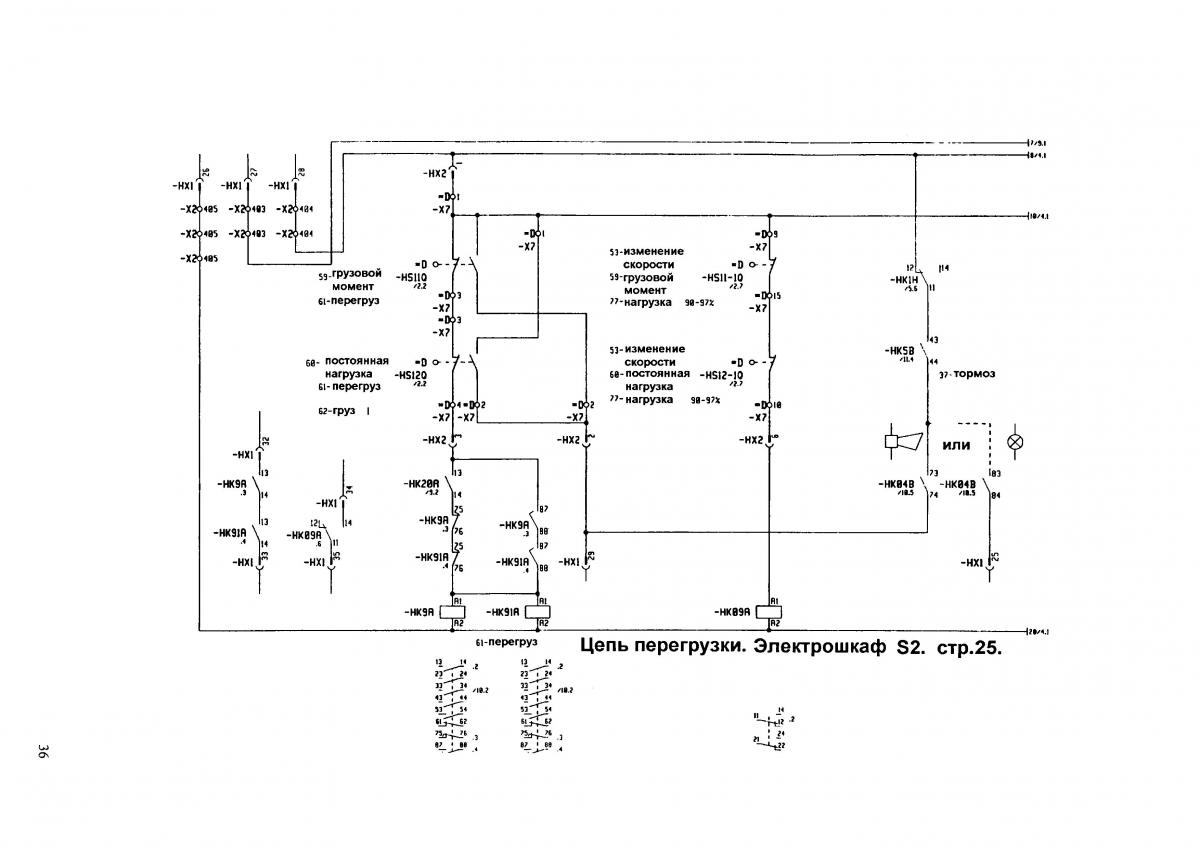

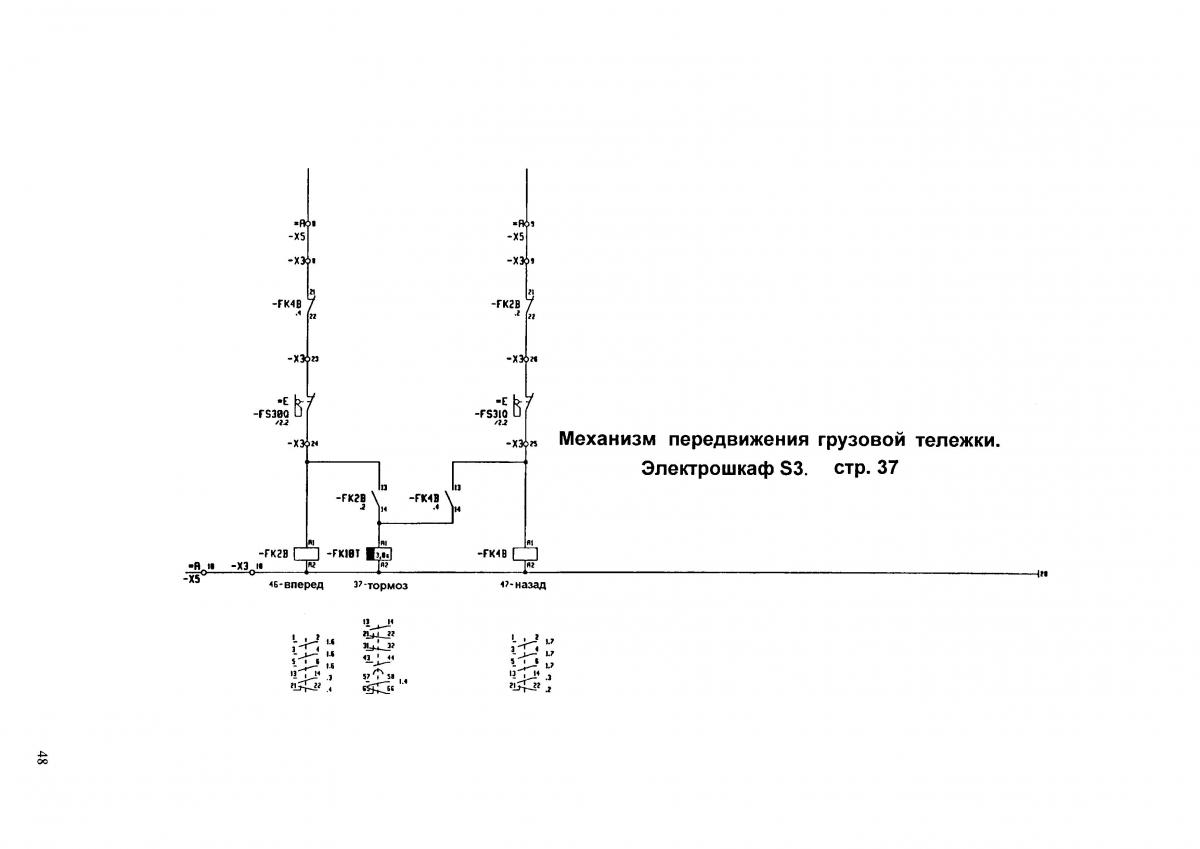

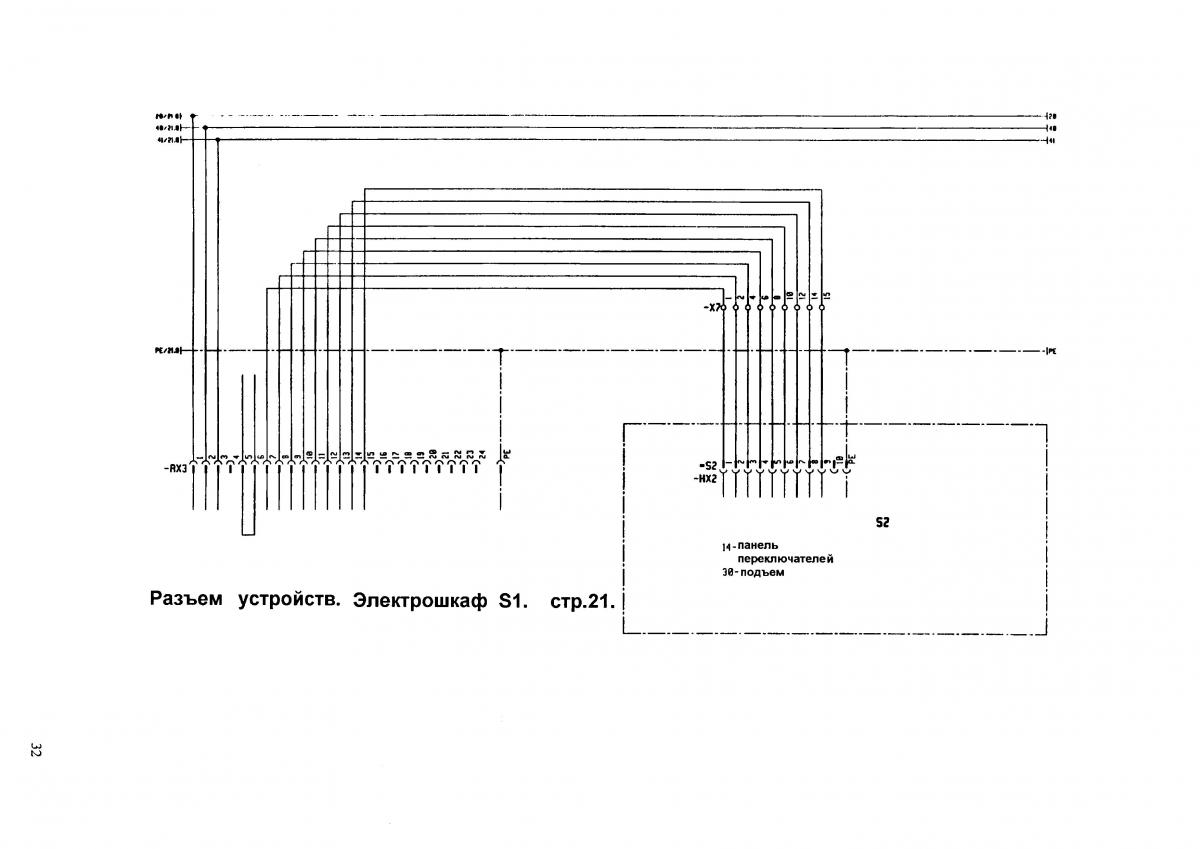

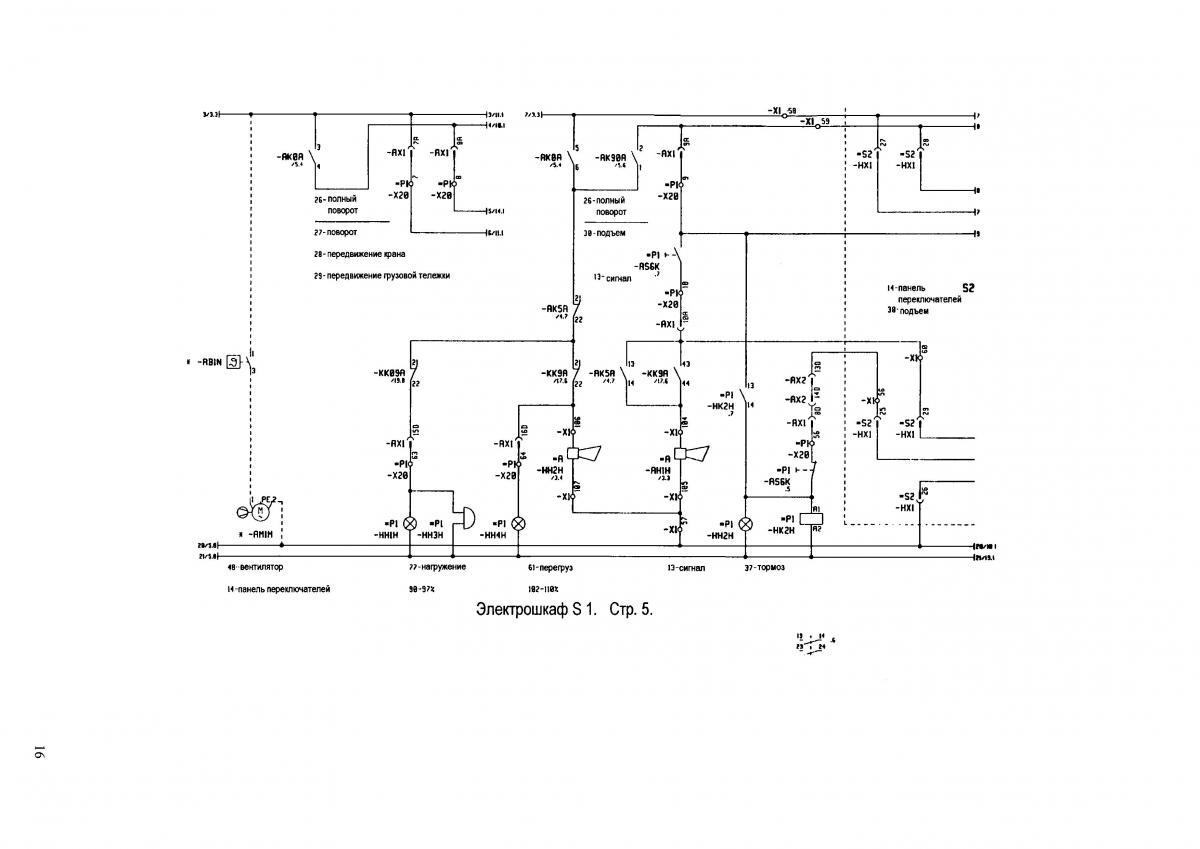

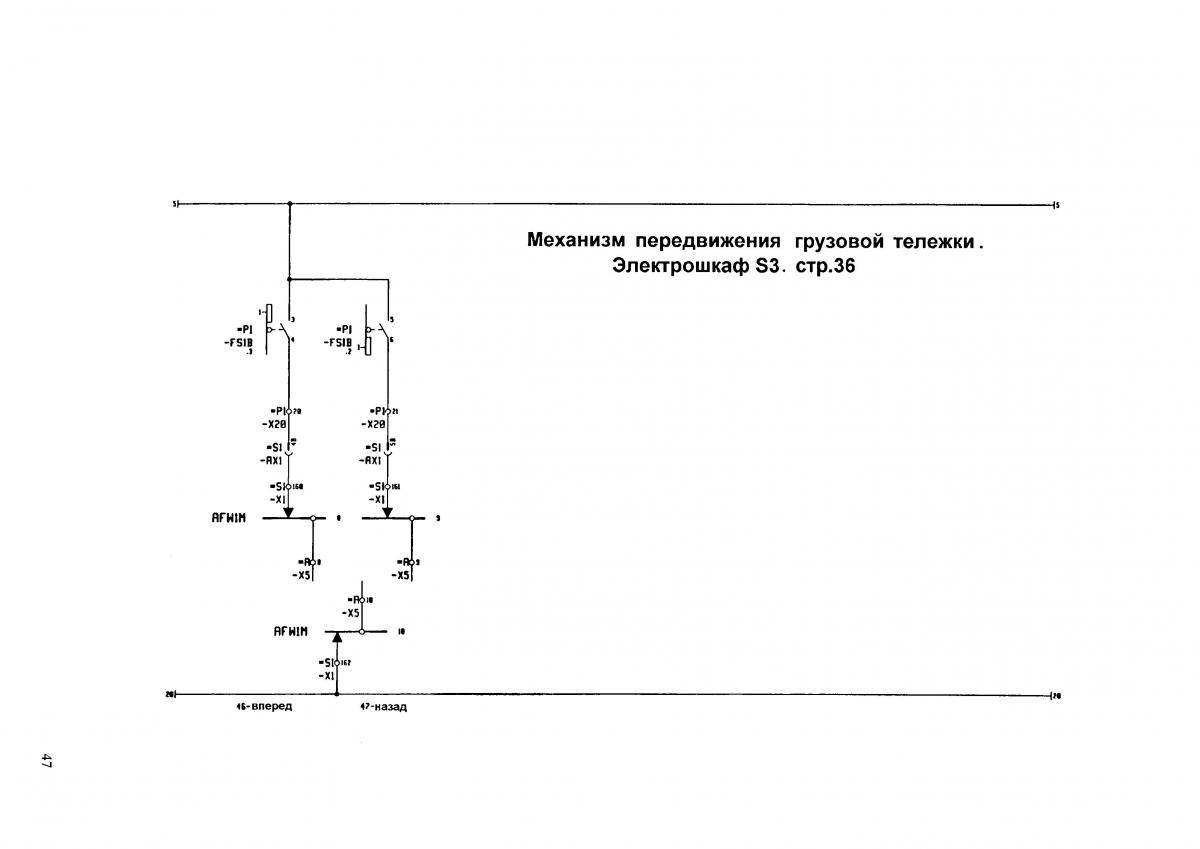

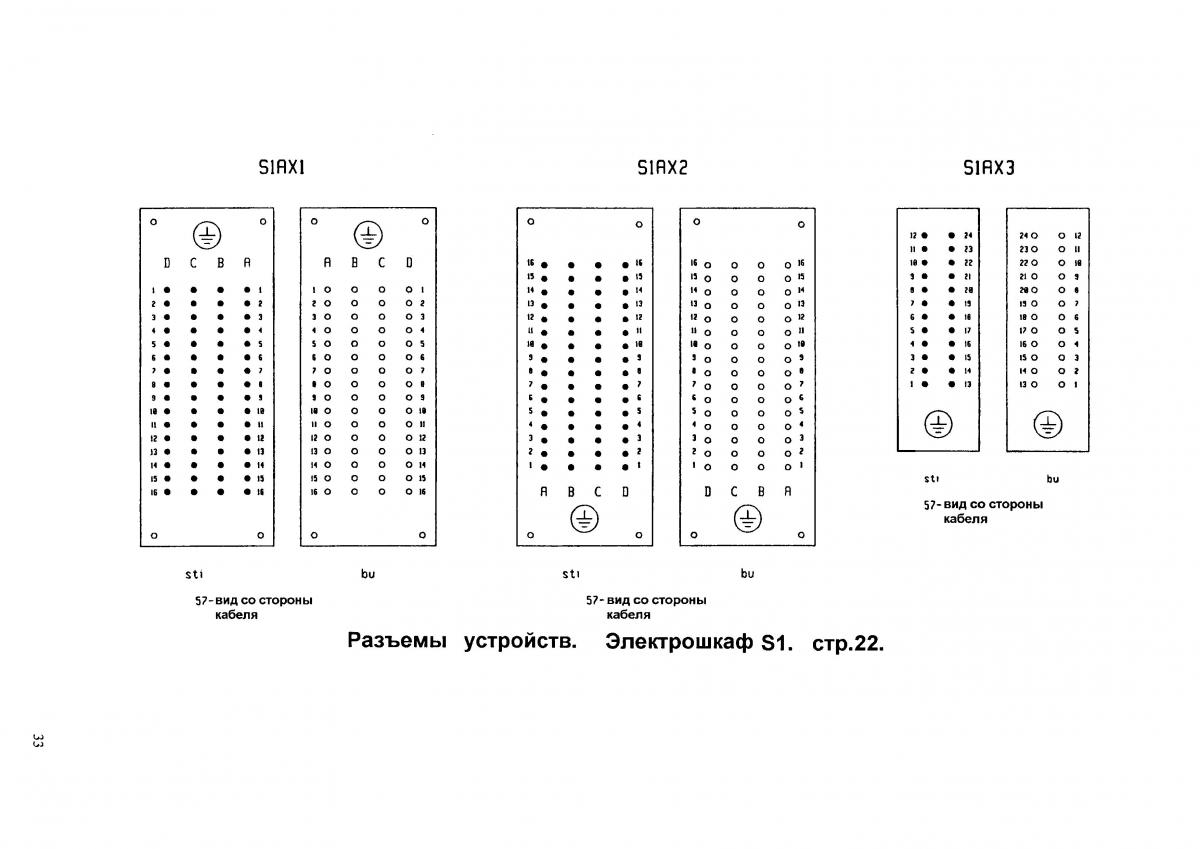

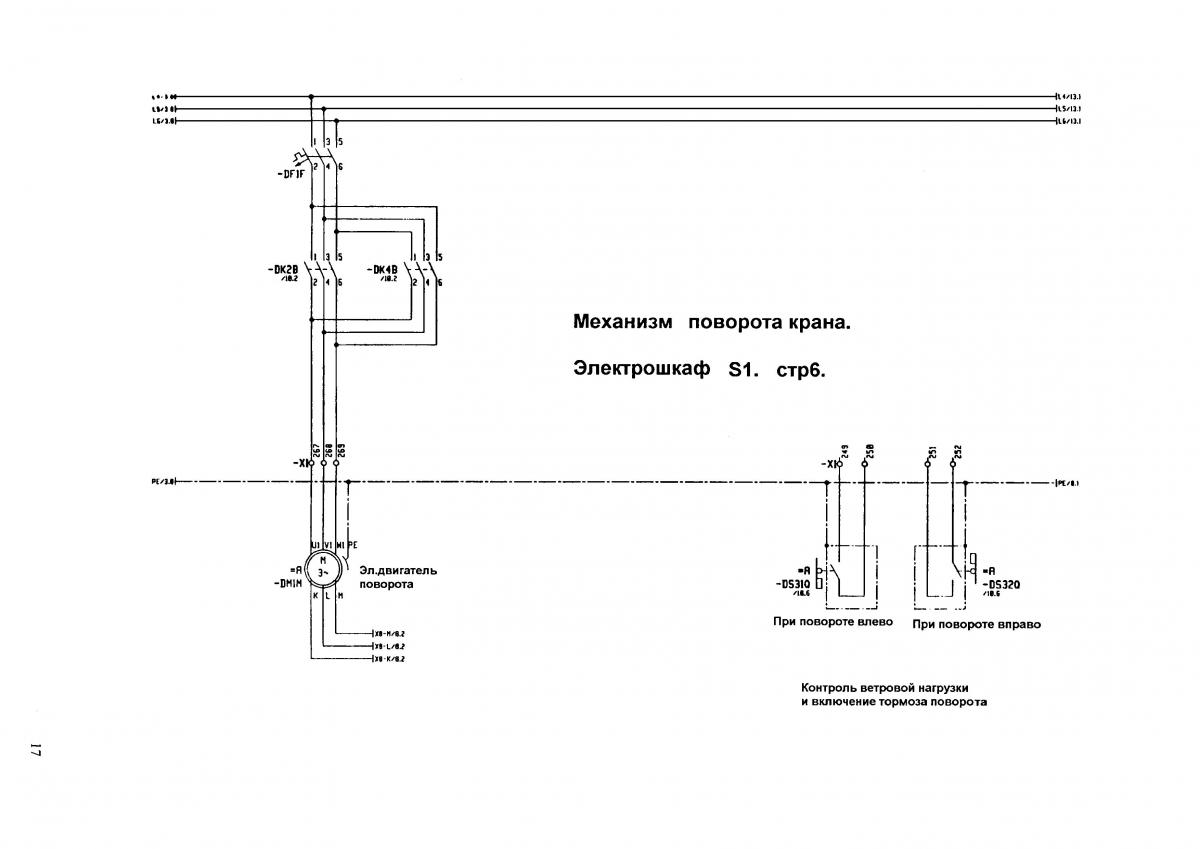

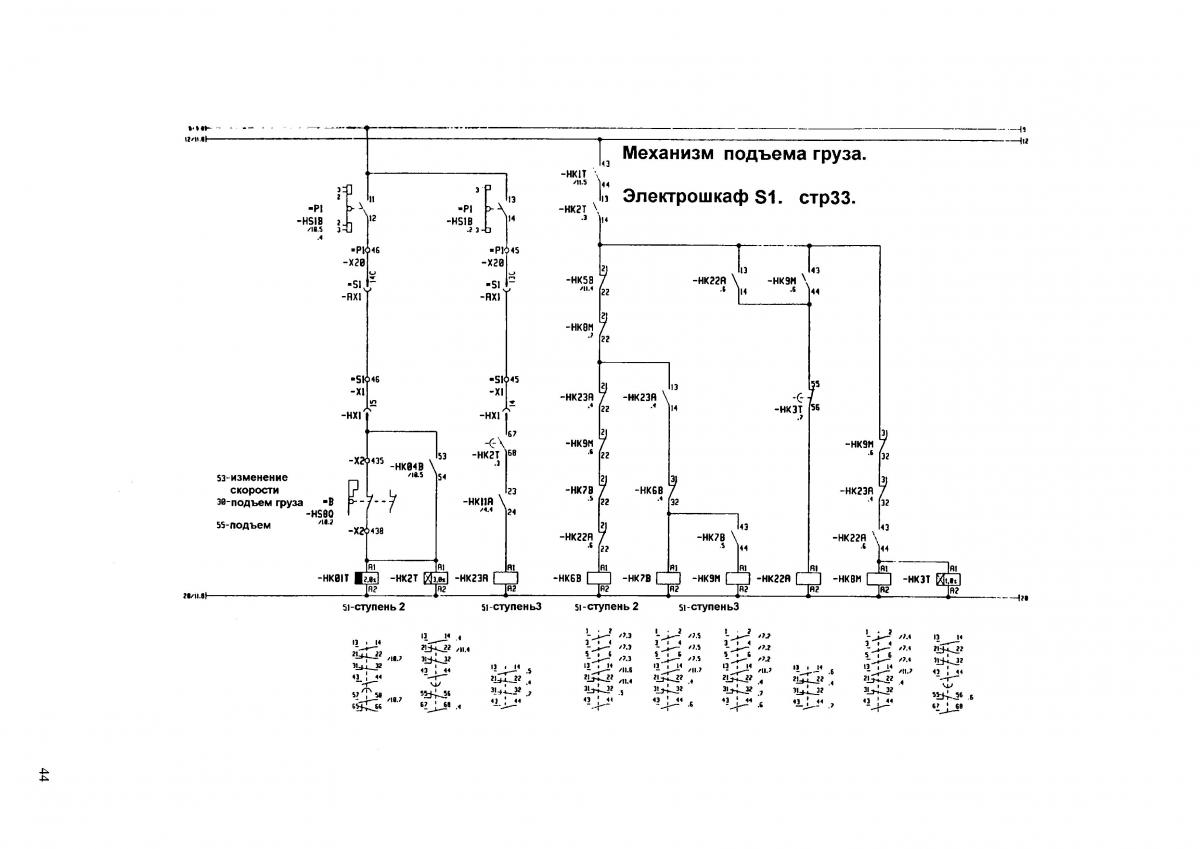

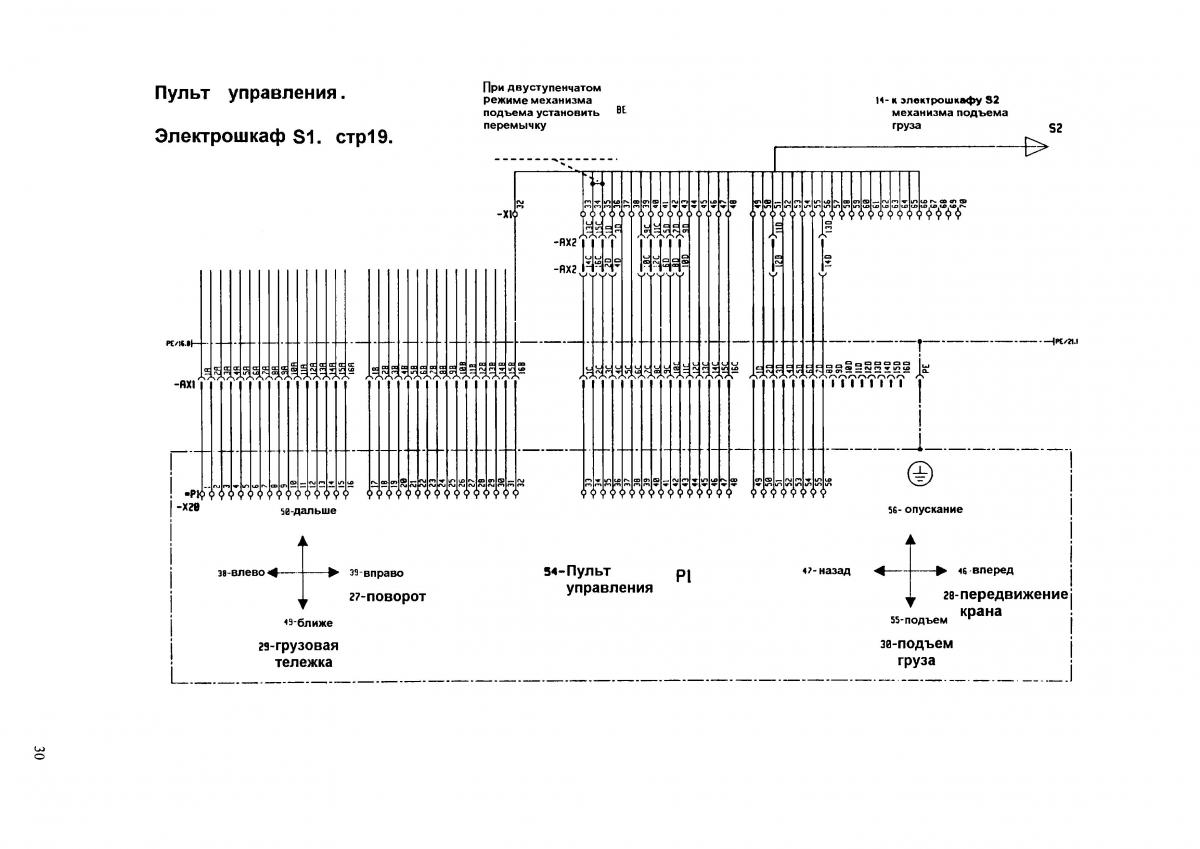

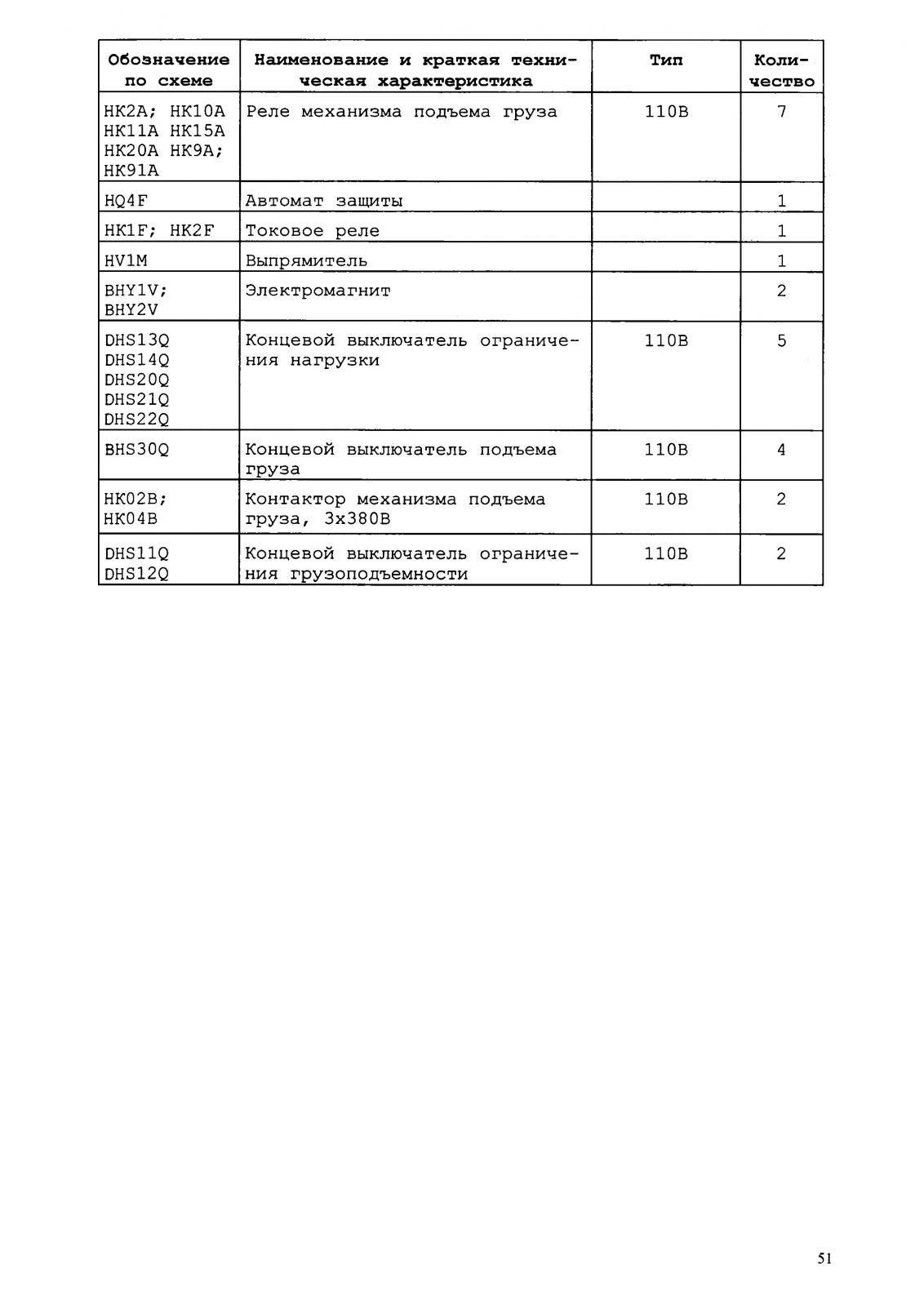

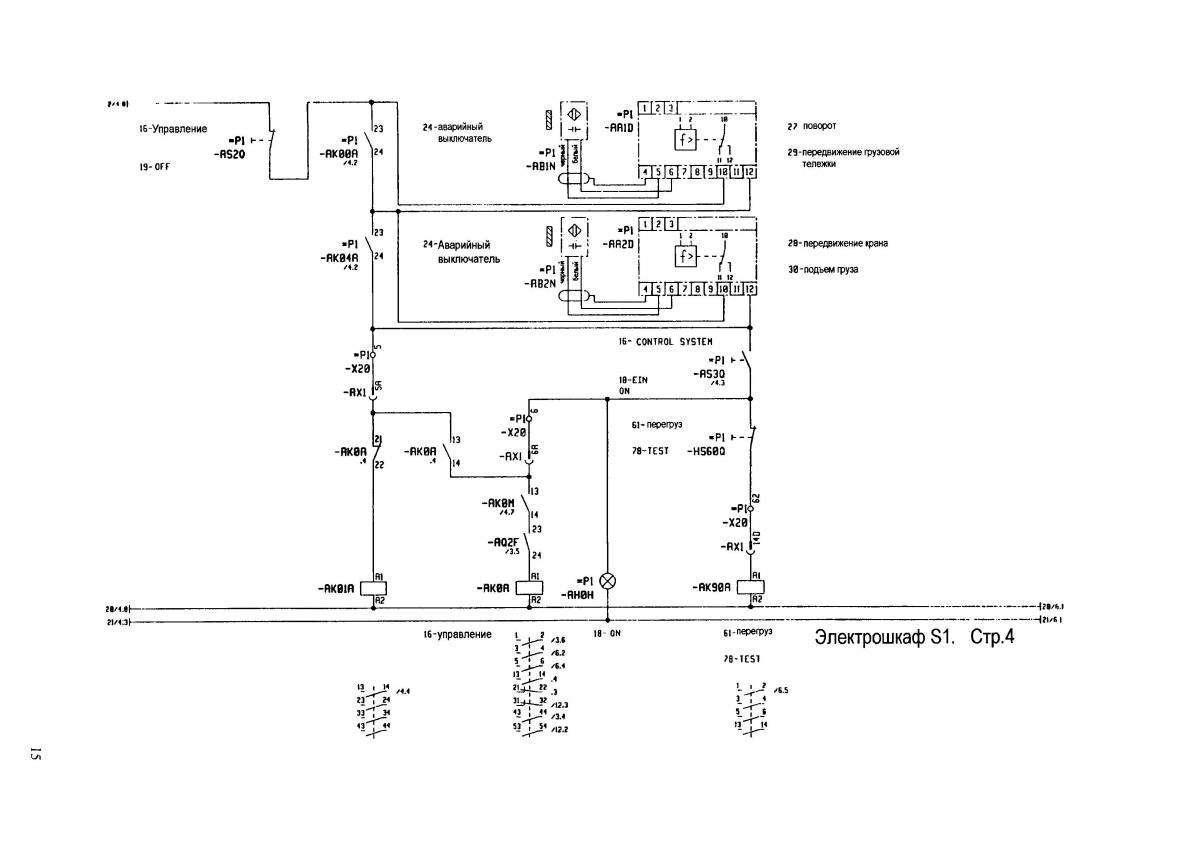

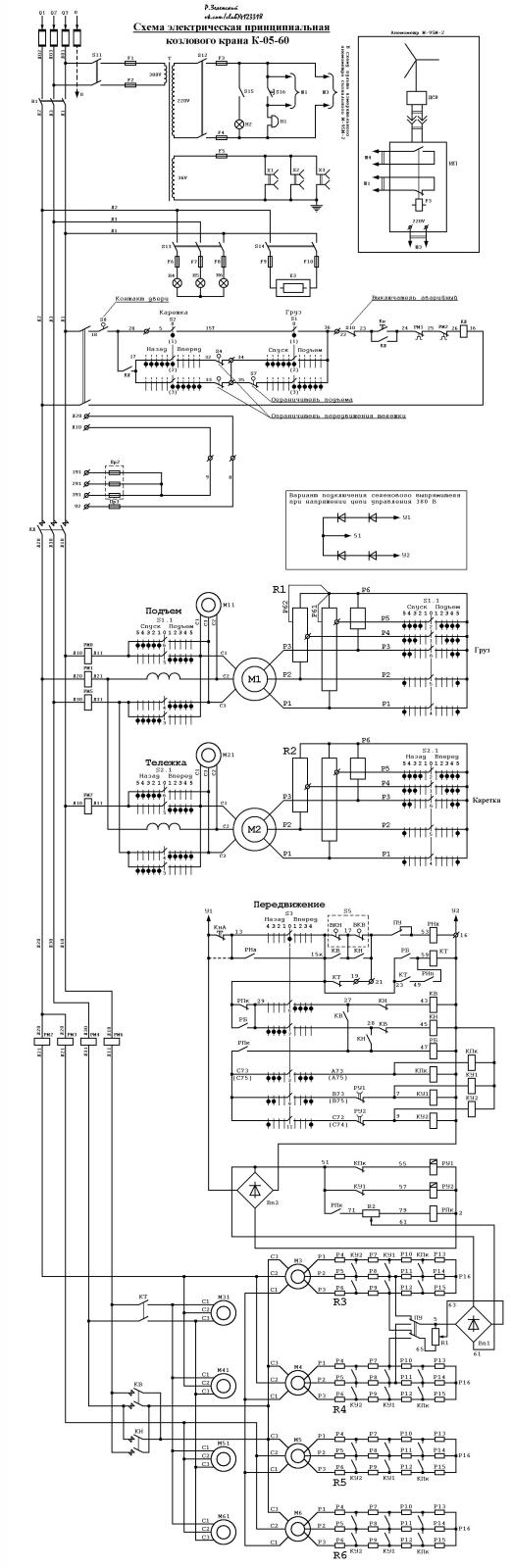

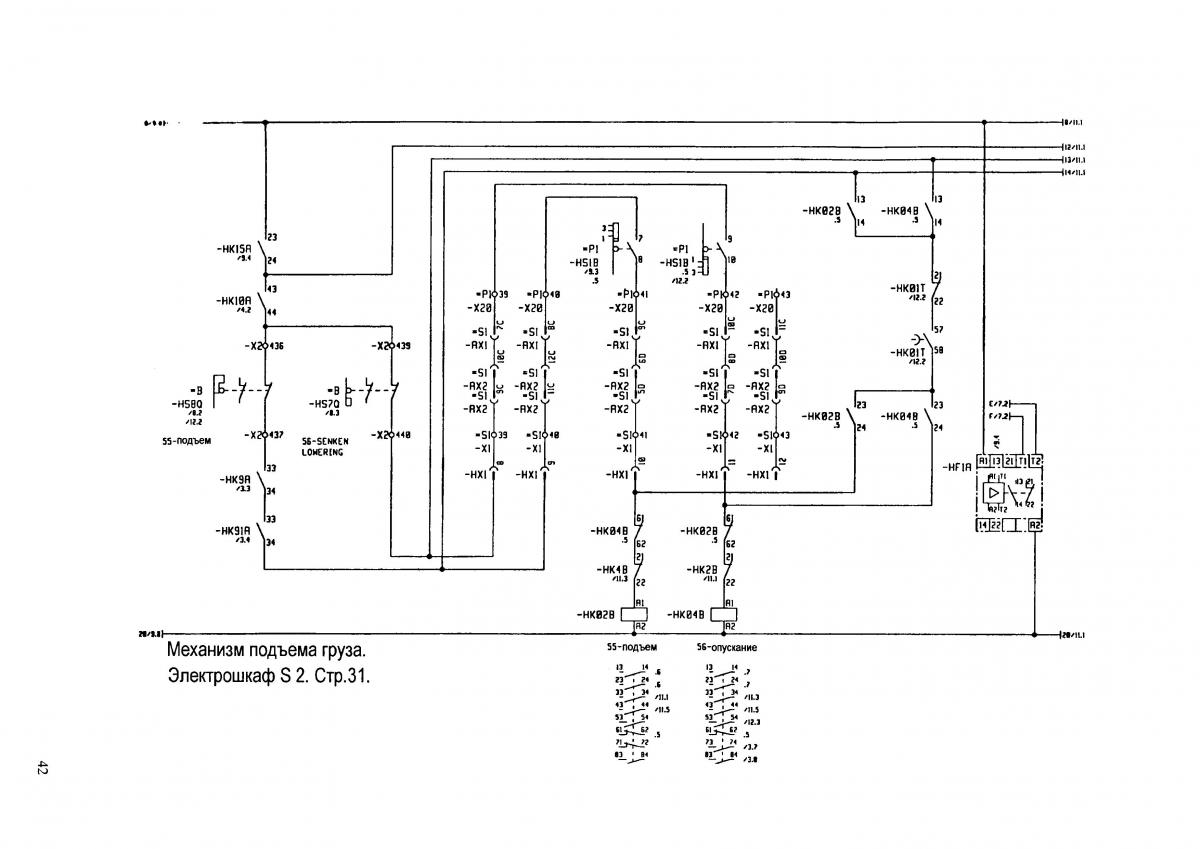

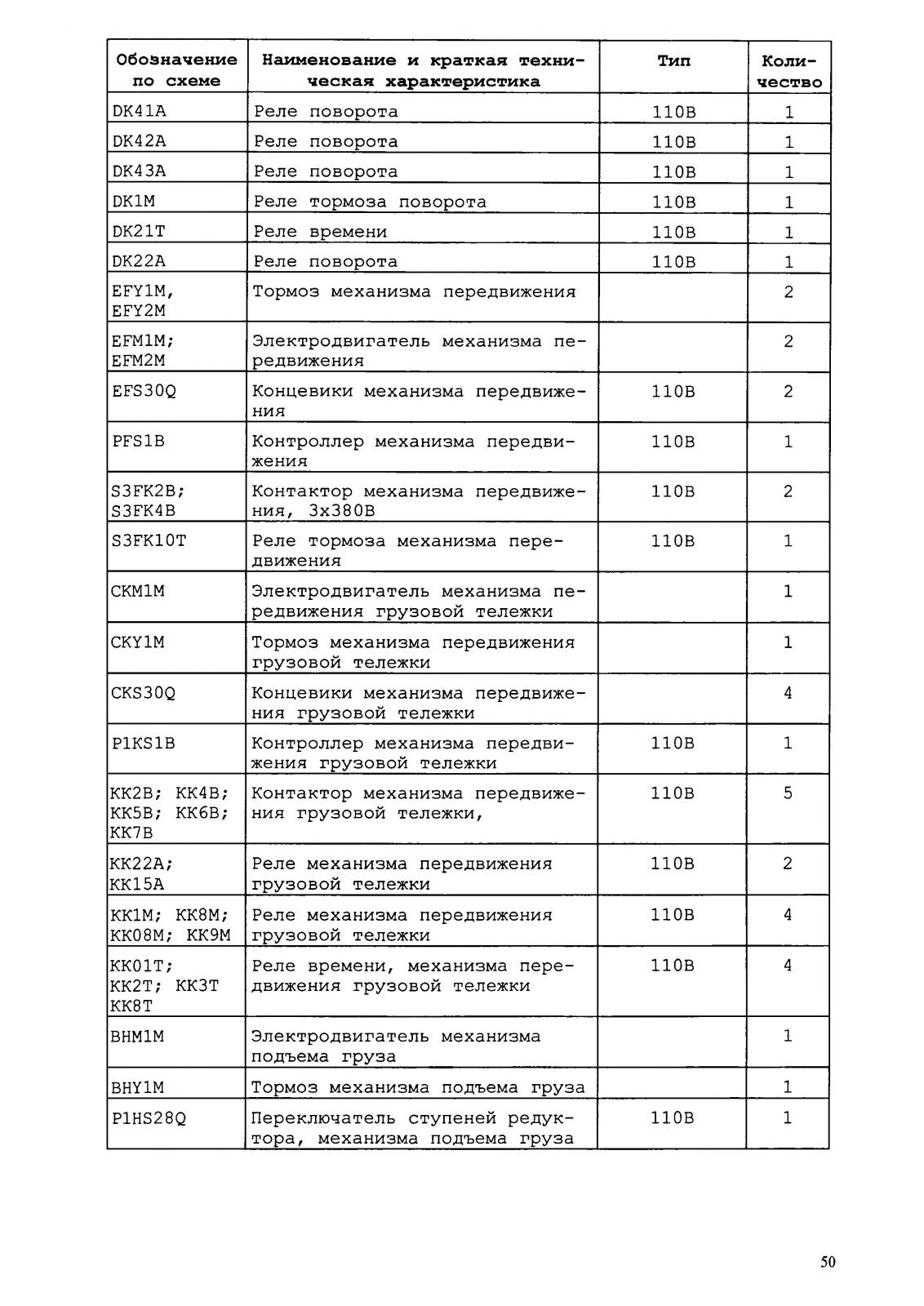

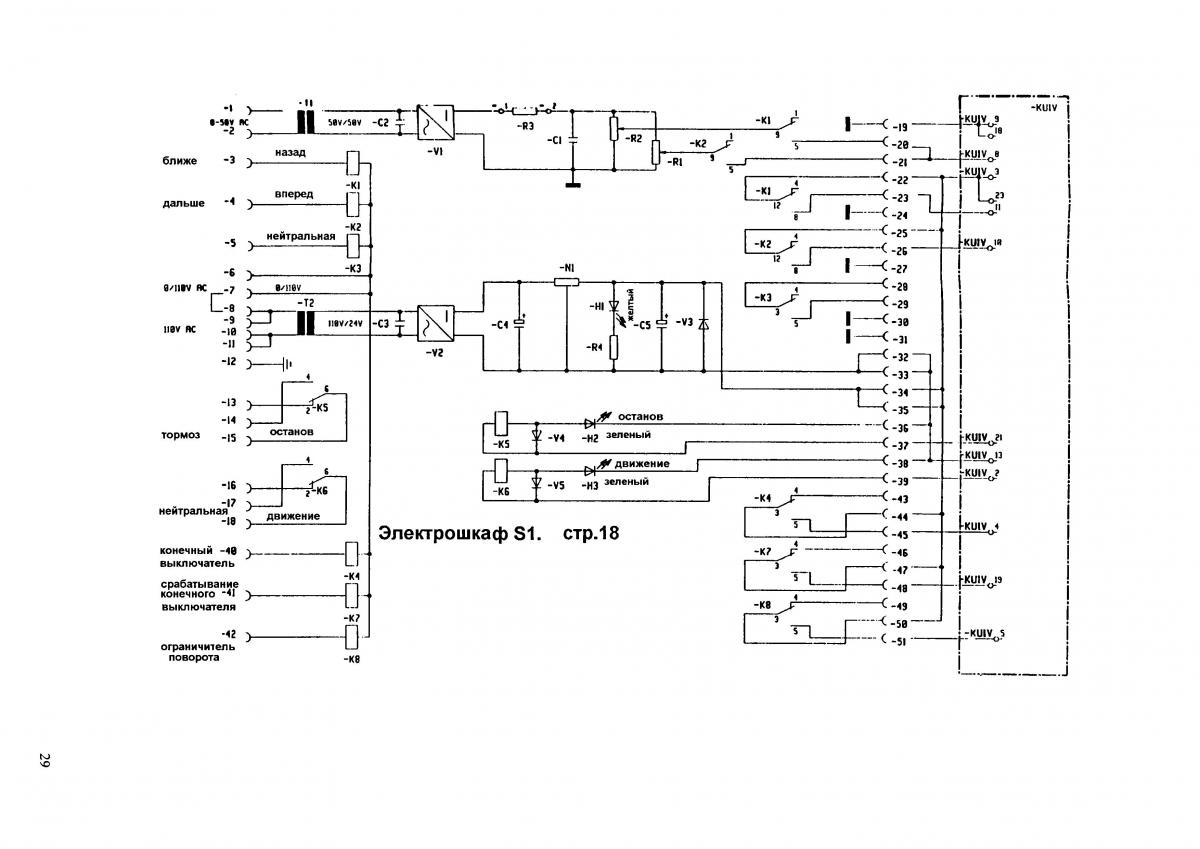

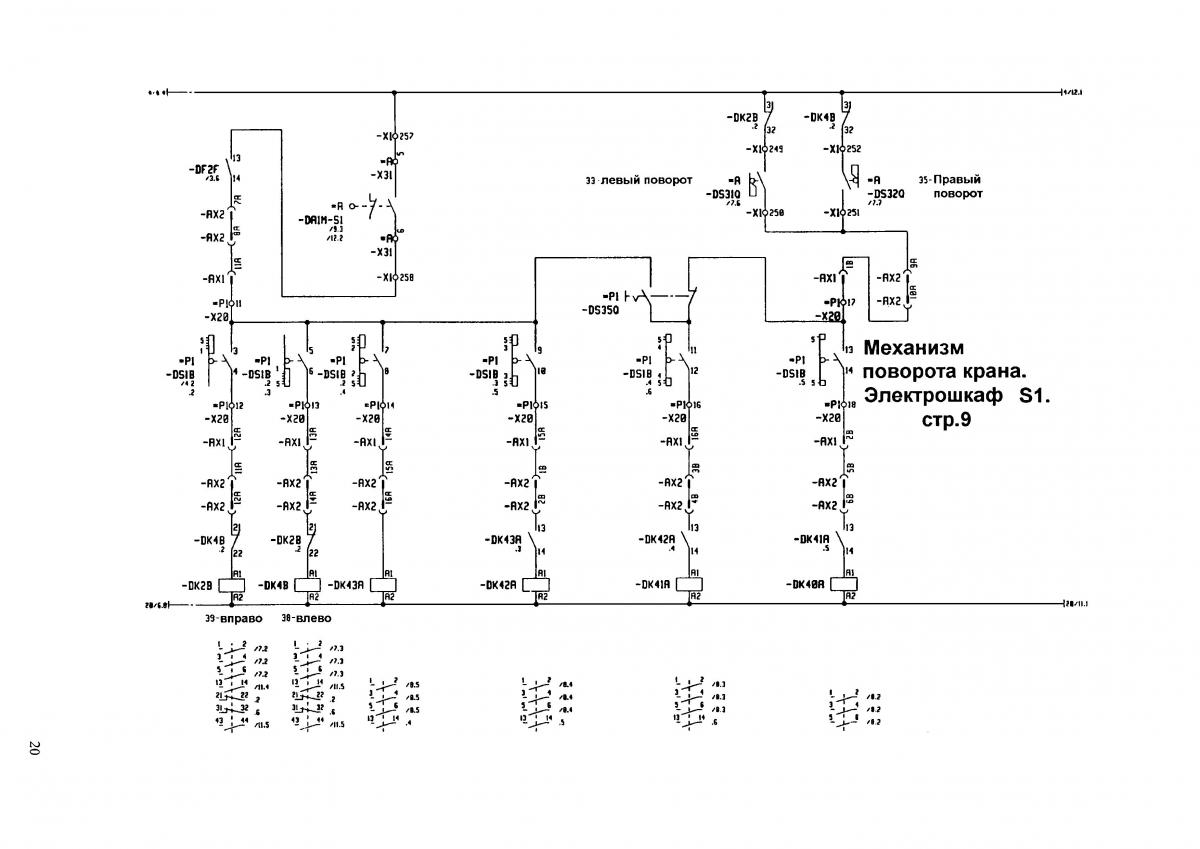

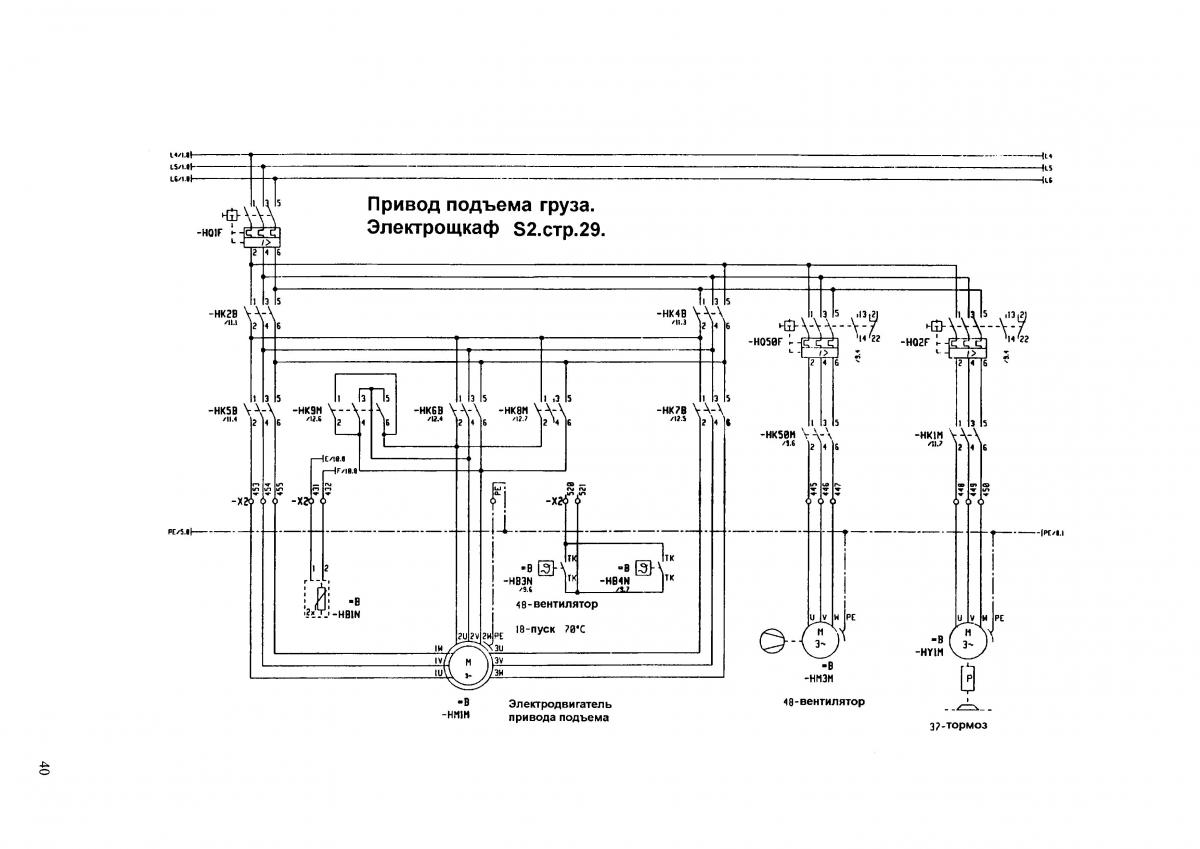

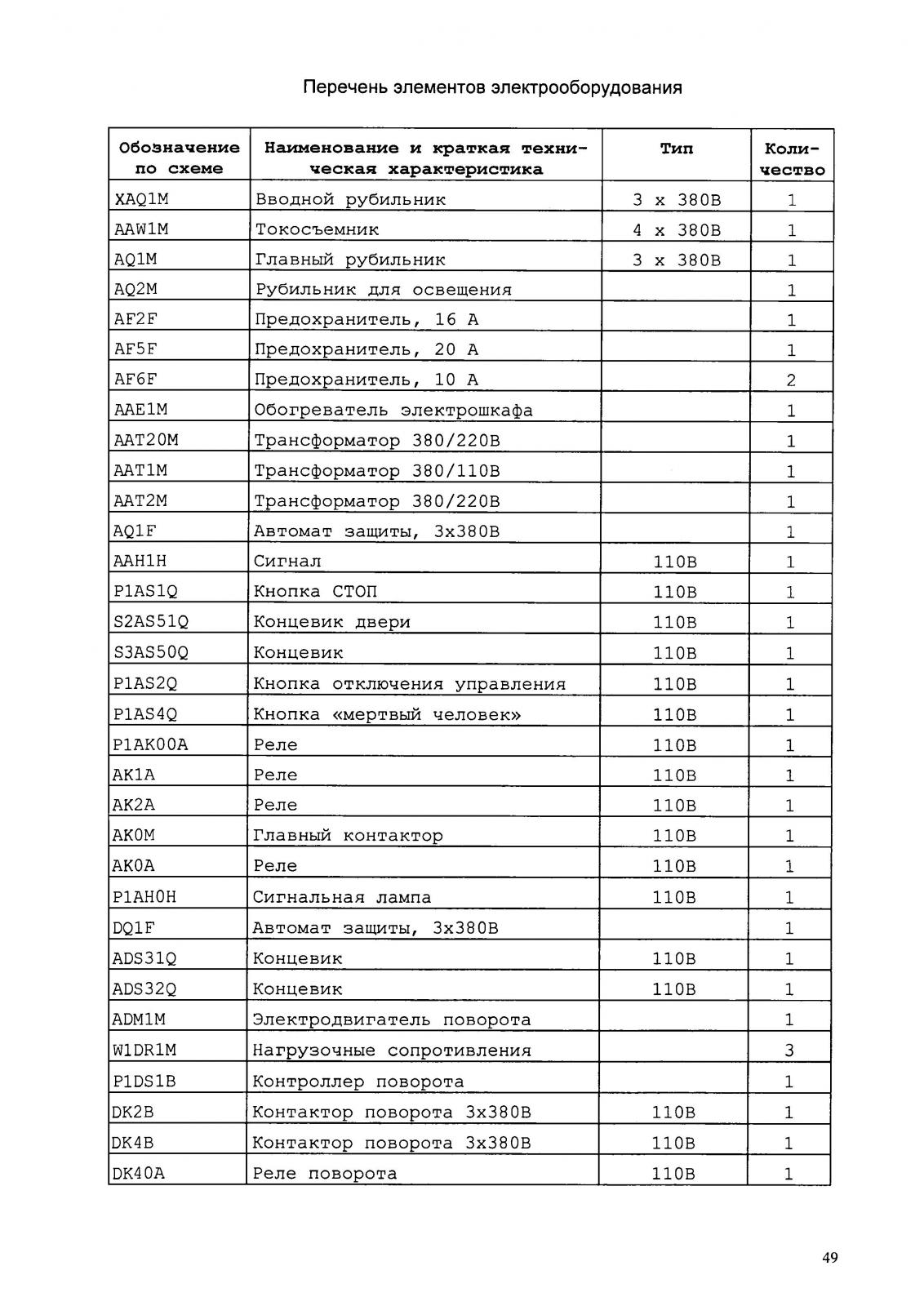

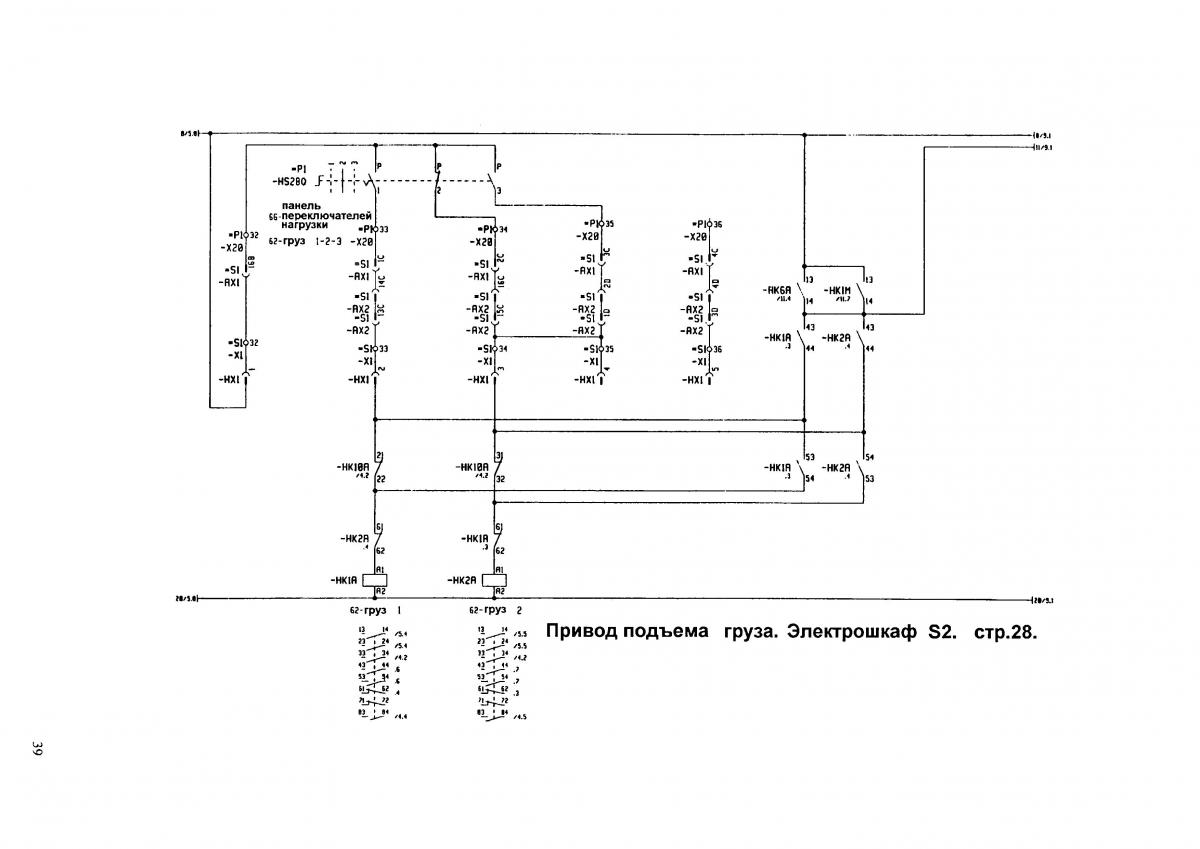

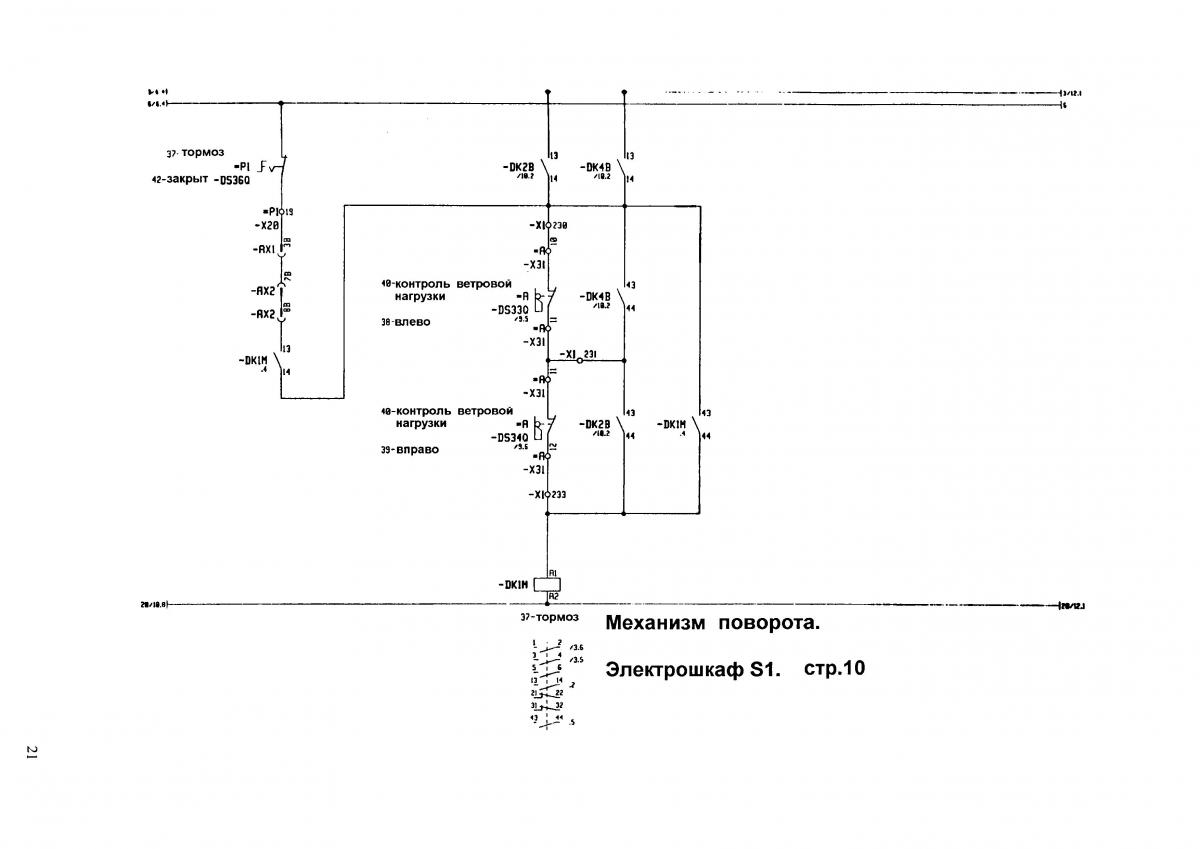

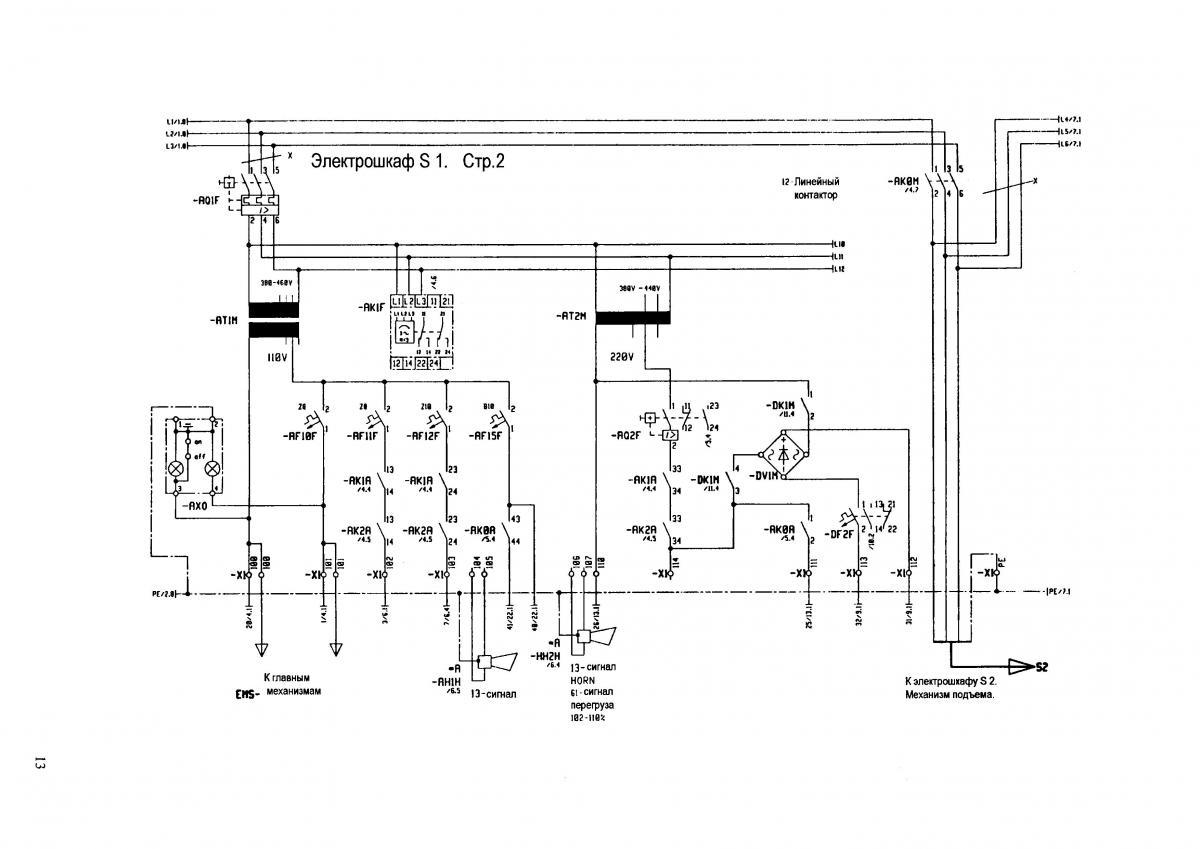

Электрические схемы КБ-403Б, год выпуска 2007, изготовлен ООО "НЯЗЕПЕТРОВСКИЙ КРАНОСТРОИТЕЛЬНЫЙ ЗАВОД". В архивах сканы с высоким разрешением.

Схемы электрические КБ-403Б 2007 г. Часть 1.zip

Схемы электрические КБ-403Б 2007 г. Часть 2.zip

Схемы электрические КБ-403Б 2007 г. Часть 3.zip

[tyriniv]

Электрические схемы КБ-403Б, год выпуска 1990, изготовлен Нязепетровский ордена Трудового Красного Знамени завод строительных машин имени Калинина. В архиве сканы с высоким разрешением.

Схемы электрические КБ-403Б 1990 г..zip

[Rojan]

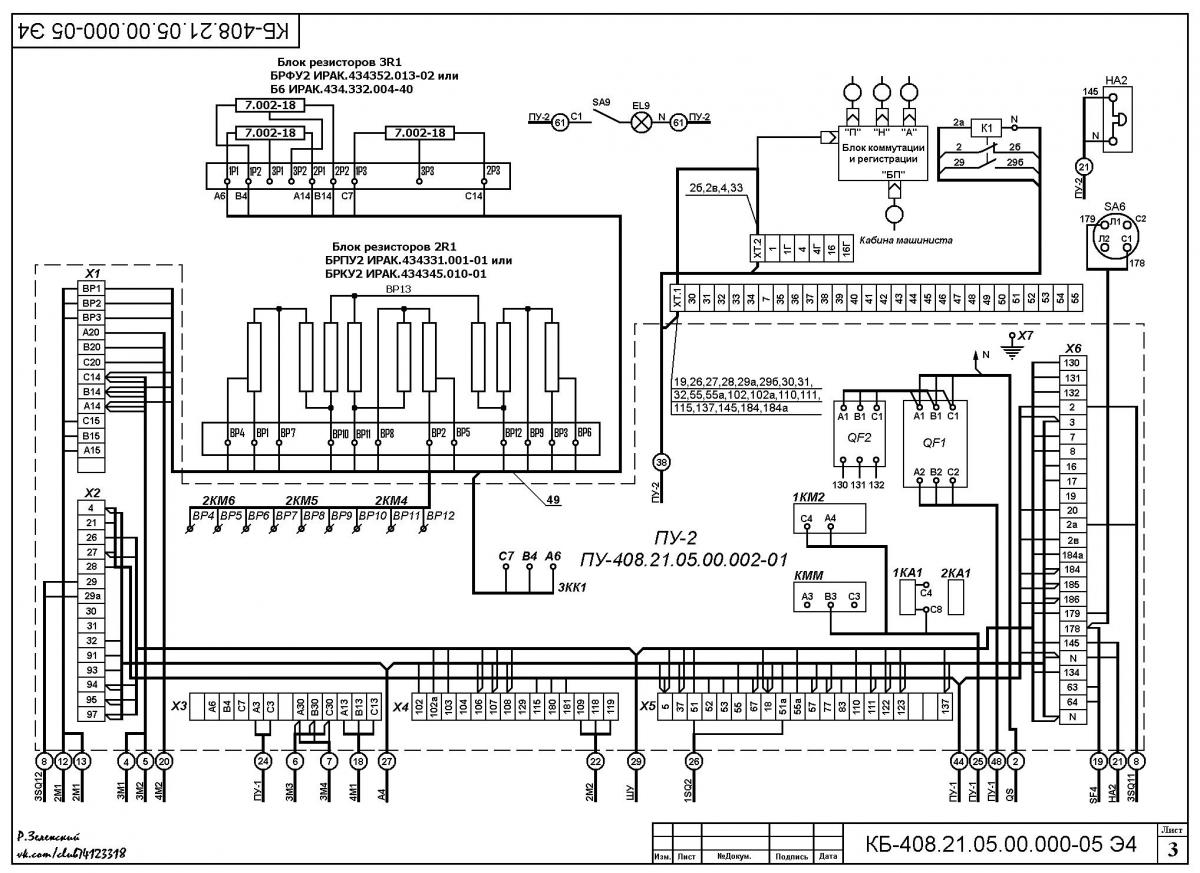

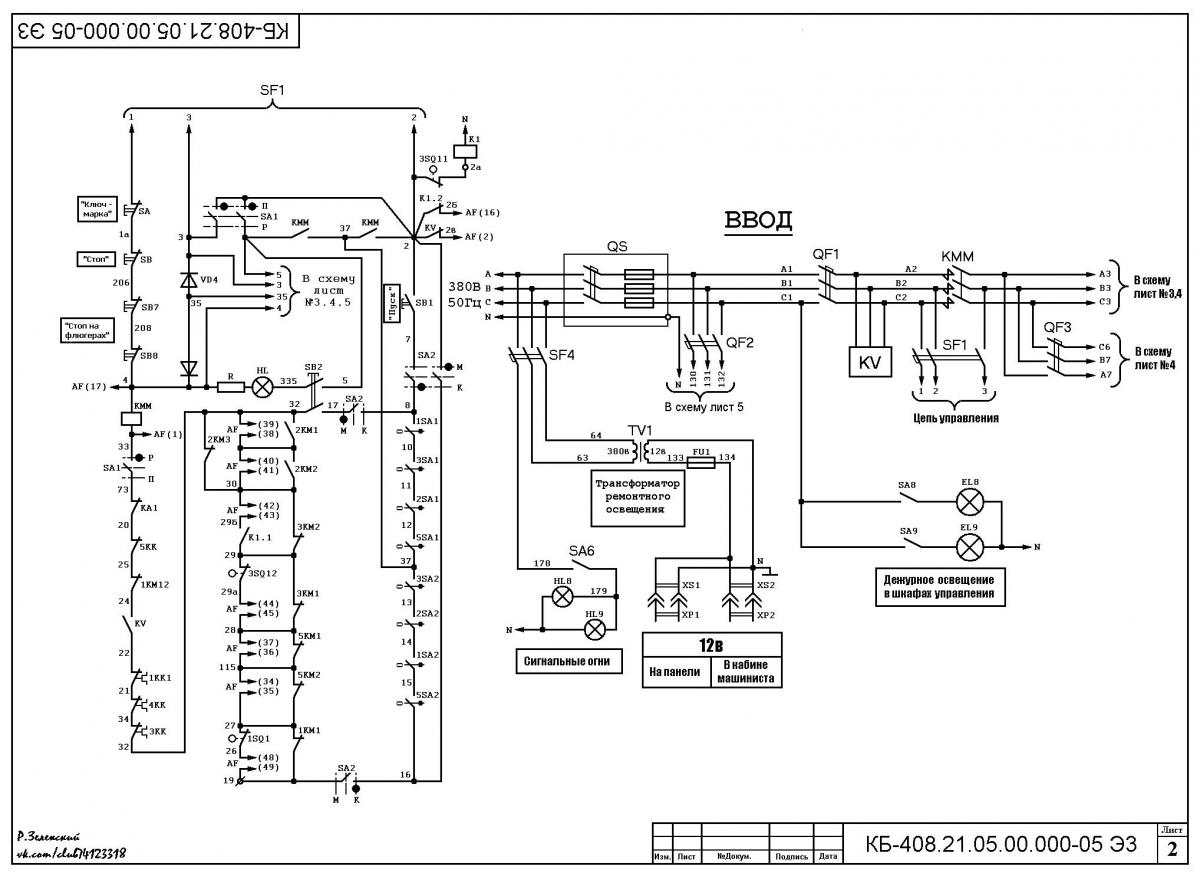

Электрические схемы КБ-408, год выпуска 1991, изготовлен АО "БАКРА" ПО "СТРОЙМАШ". В архивах сканы с высоким разрешением.

Электрические схемы КБ-403Б, год выпуска 2004, изготовлен ООО "НЯЗЕПЕТРОВСКИЙ КРАНОСТРОИТЕЛЬНЫЙ ЗАВОД". В архивах сканы с высоким разрешением.

Схемы электрические крана башенного QTZ-125 производства Harbin Dongjian Machinery Manufacturing co., LTD.

Электрические схемы КБ-403Б, год выпуска 2007, изготовлен ООО "НЯЗЕПЕТРОВСКИЙ КРАНОСТРОИТЕЛЬНЫЙ ЗАВОД". В архивах сканы с высоким разрешением.

Электрические схемы КБ-403Б, год выпуска 1990, изготовлен Нязепетровский ордена Трудового Красного Знамени завод строительных машин имени Калинина. В архиве сканы с высоким разрешением.

видимо, кто-то наконец купил себе сканер!!!

[tyriniv]

видимо, кто-то наконец купил себе сканер!!!

Нет. Сканер я заложил в покупки, как только устроился на новом месте, и не только сканер. Пользоваться фотоаппаратом, считаю уже технически устарелым для таких действий. Пусть сканер и медленный, но качество продукта его съёмки говорит само за себя.). Занимаюсь сейчас архивацией документации на краны, которая осталась. В основном всё похерено и выдрано. Это как всегда,- попользовался, всё замылил, выкинул, потерял, а после тебя хоть трава не расти. Появляются окна в работе, ковыряю бренную бумагу, которая ещё осталась каким-то чудом.

[Rojan]

А мне всегда говорили - "х...рней" занимаешься, так вот тебе ни премии, ни зарплаты(((



добавил в каталог - пусть народ пользуется)))

[Сергій Джежела]

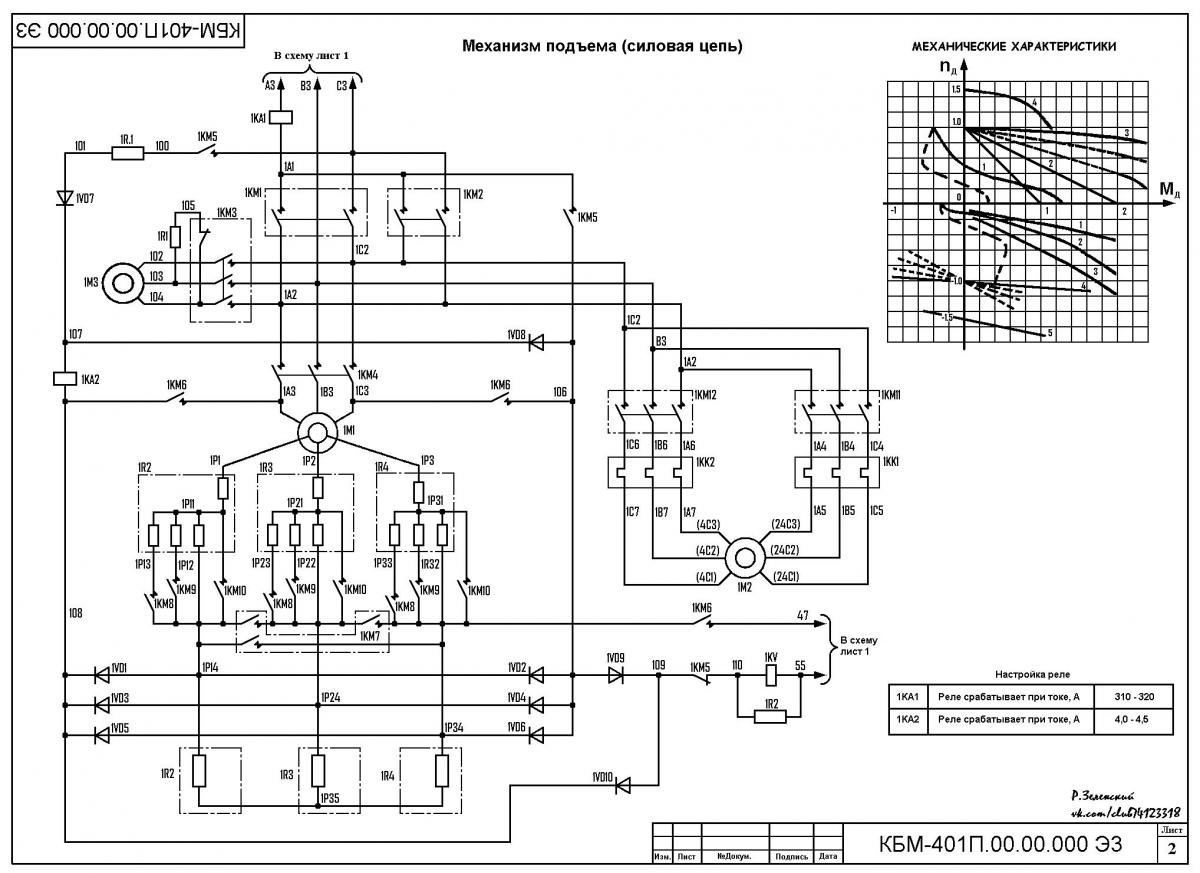

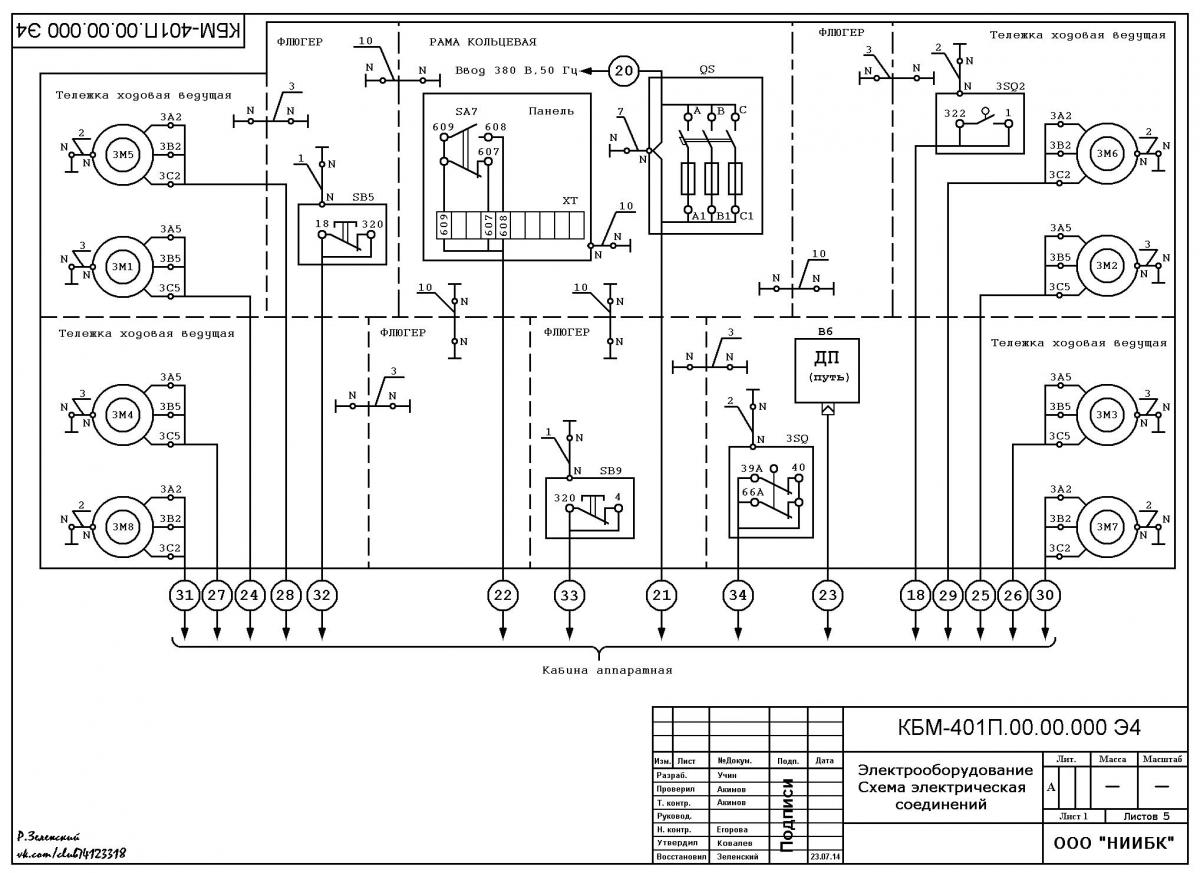

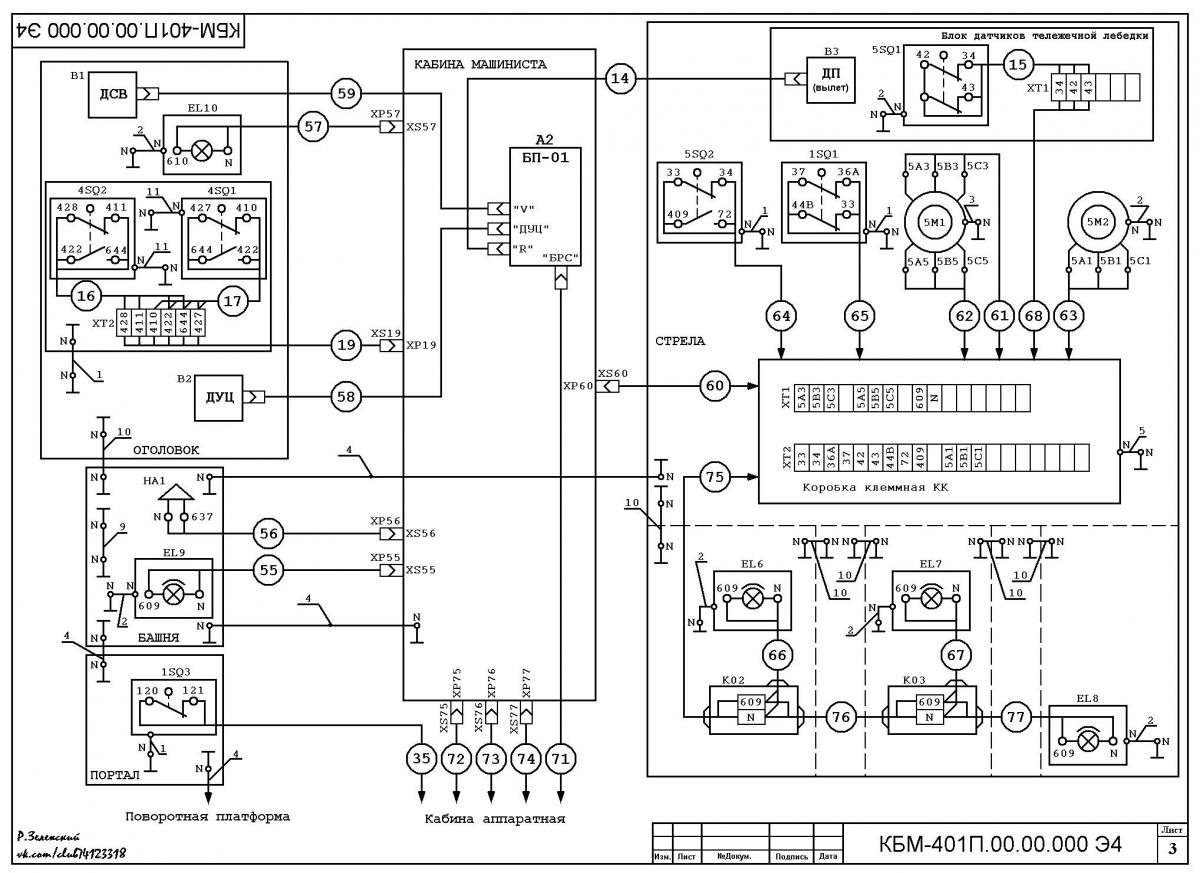

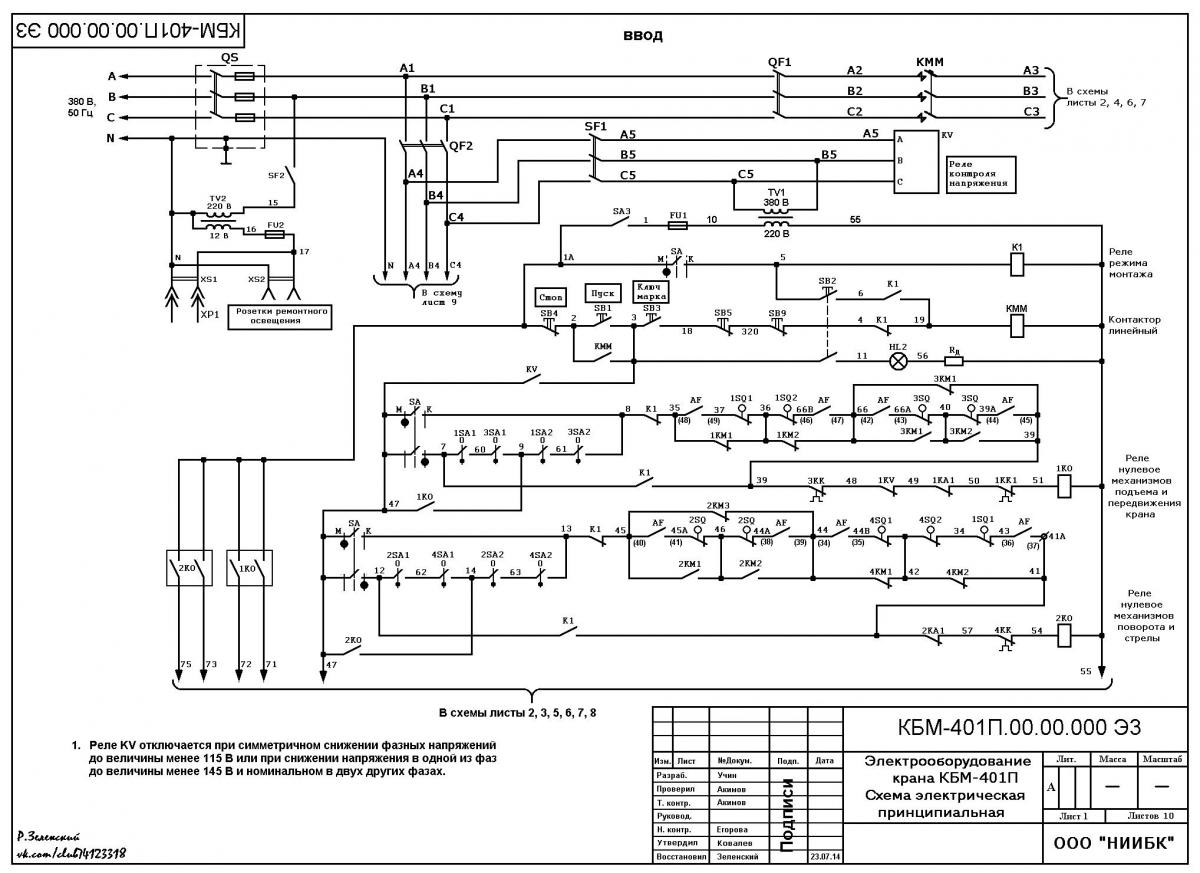

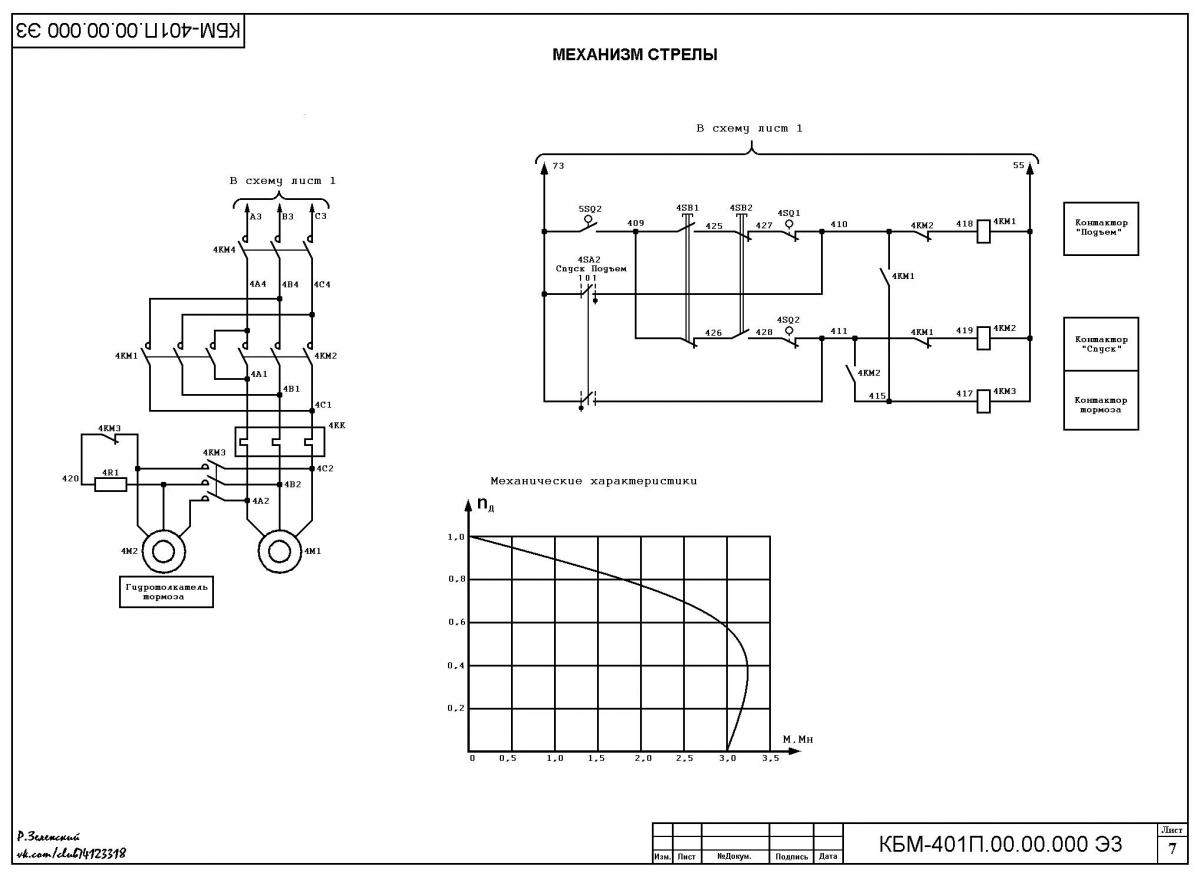

Здраствуйте. Может у кого есть схема КБМ-401П 1991 г.в.

[Rojan]

Здраствуйте. Может у кого есть схема КБМ-401П 1991 г.в.

каталог в первом посте, на первой странице

[Сергій Джежела]

каталог в первом посте, на первой странице

Я смотрел. Там кбм нового образца.Я завтра скину фото остарков схем которые пришли с краном.

[Rojan]

будьте так любезны - видимо, до сих пор не попадались исходники!

[Сергій Джежела]

будьте так любезны - видимо, до сих пор не попадались исходники!

Извените за качество. Буду благодарен за помочь.

[Rojan]

Извените за качество. Буду благодарен за помочь.

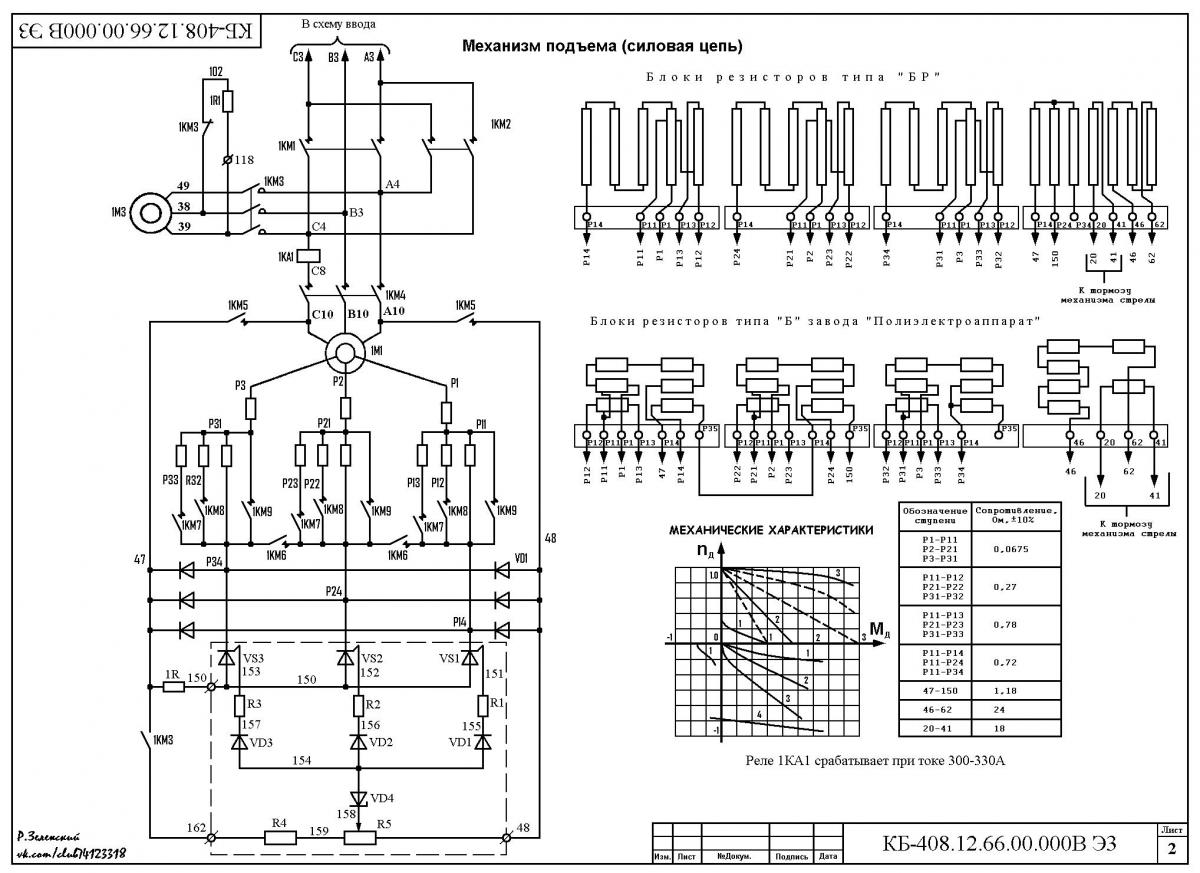

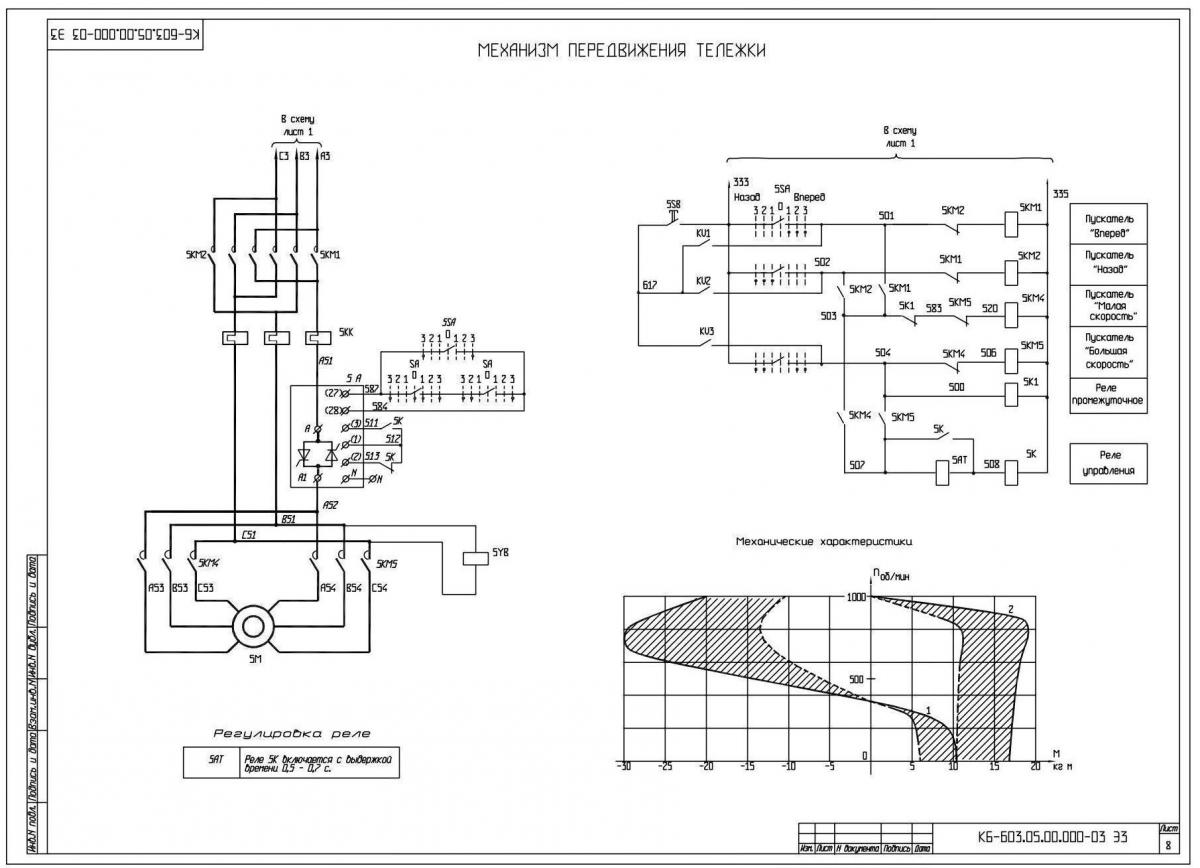

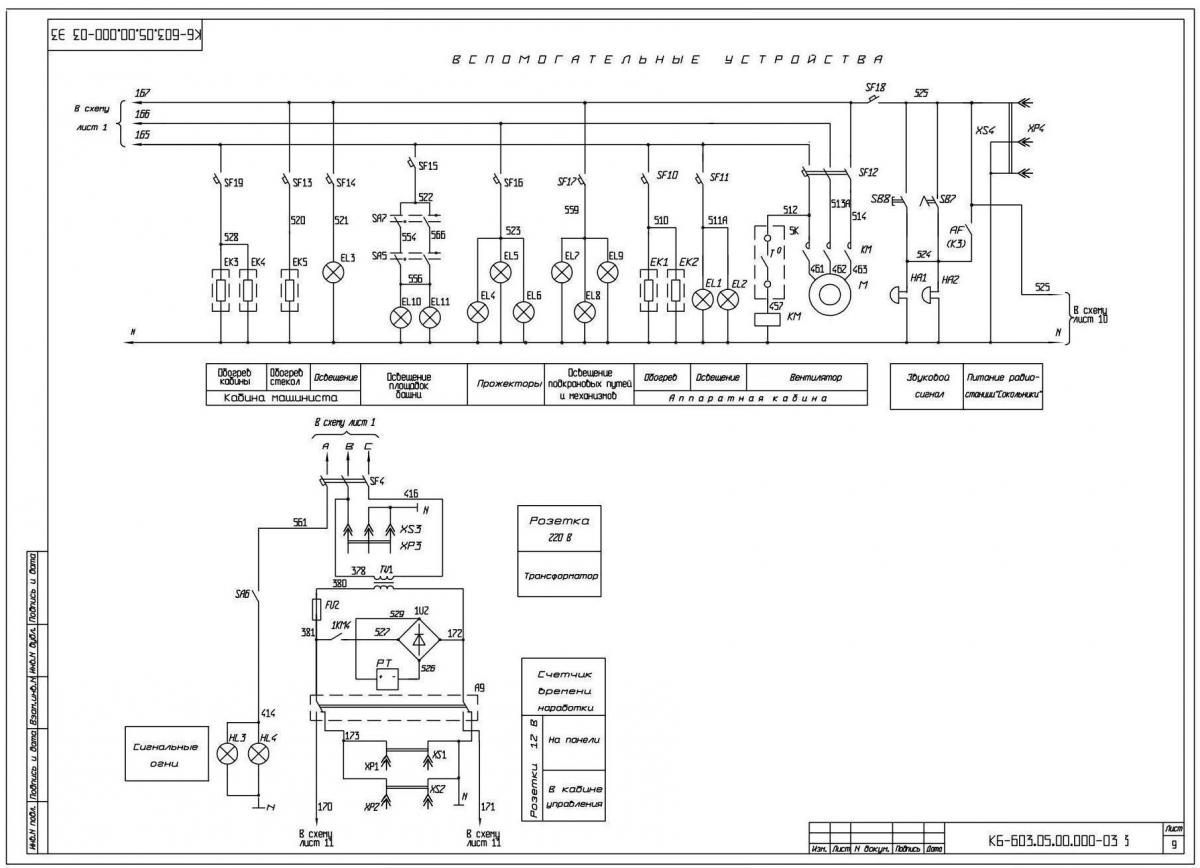

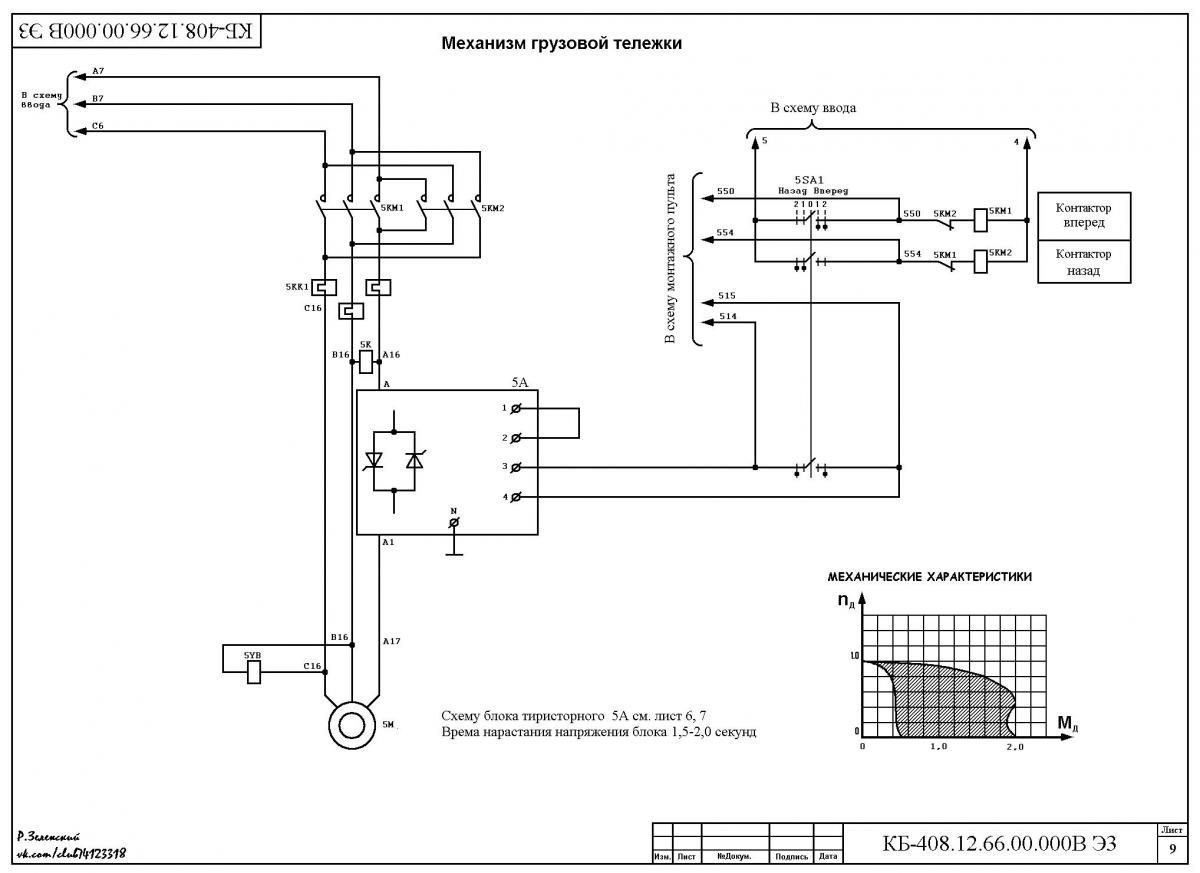

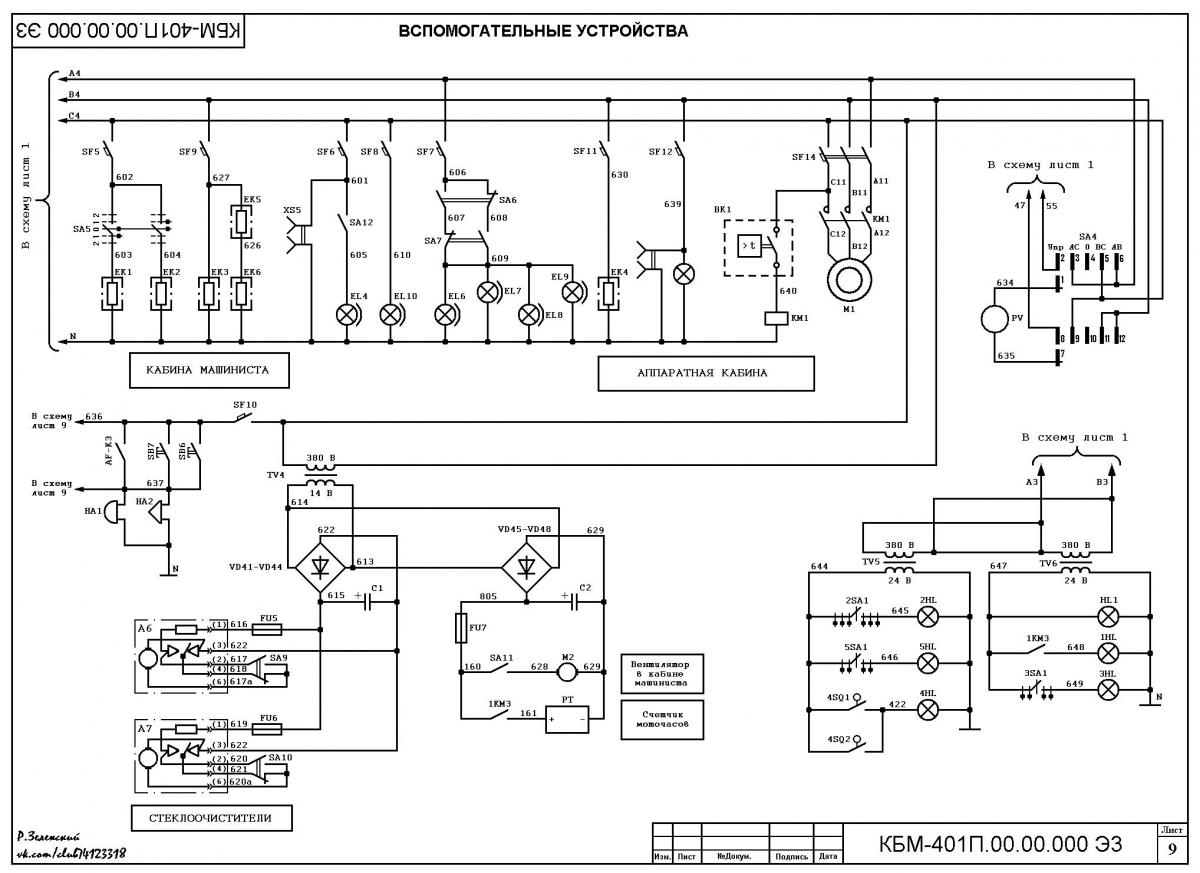

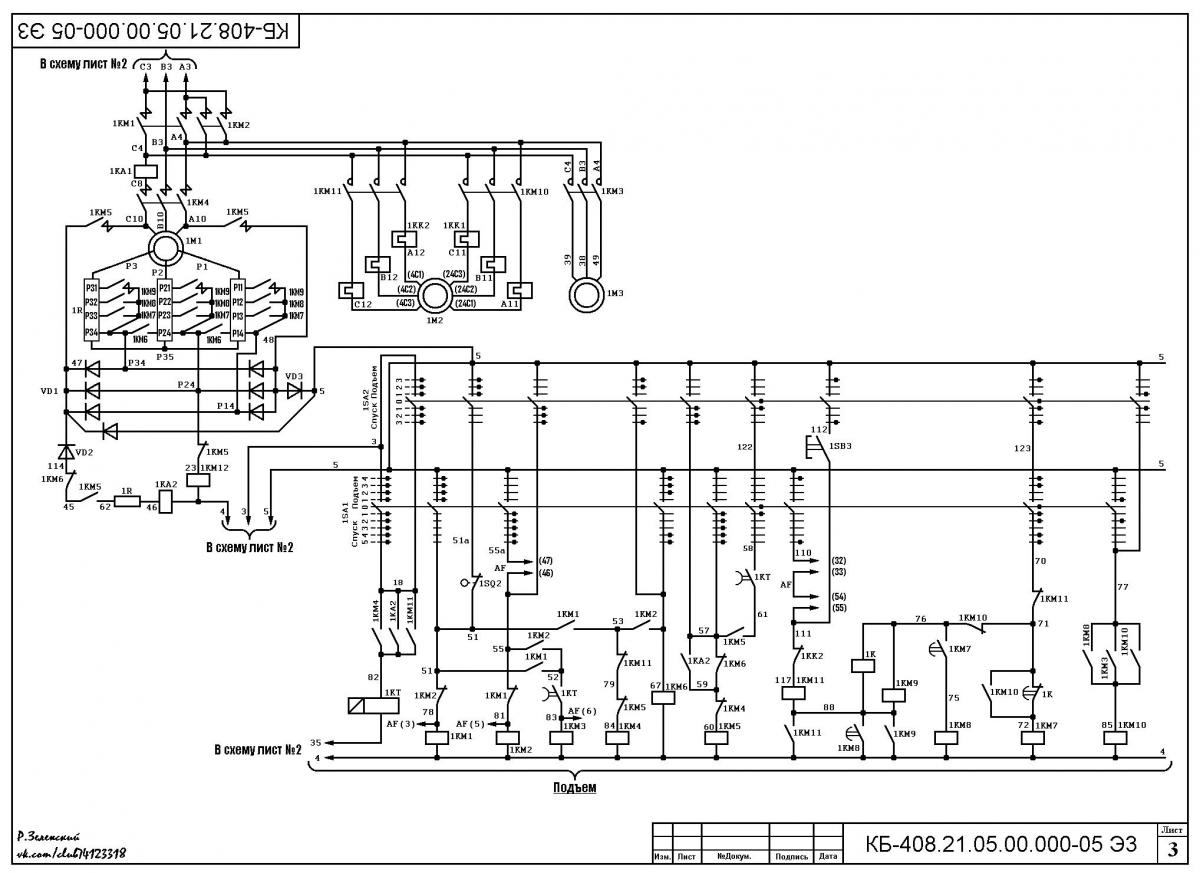

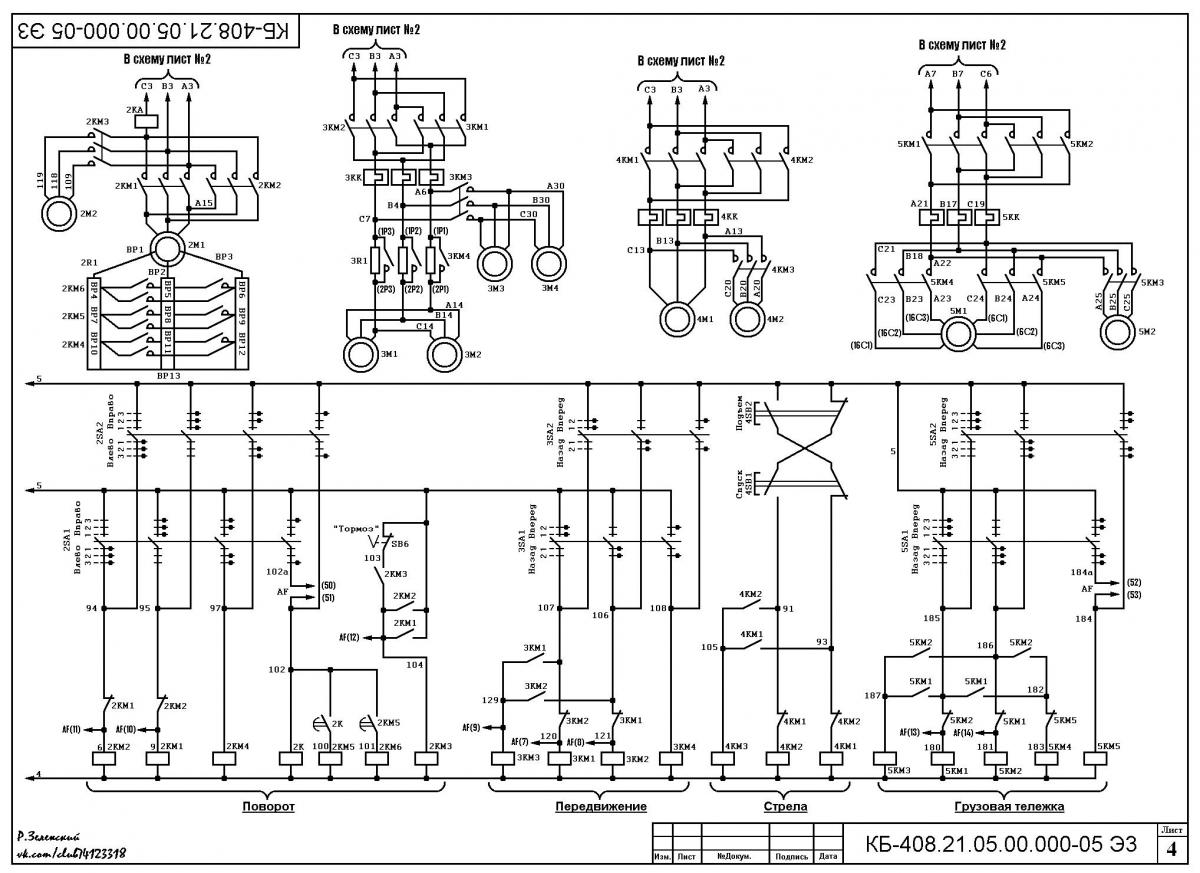

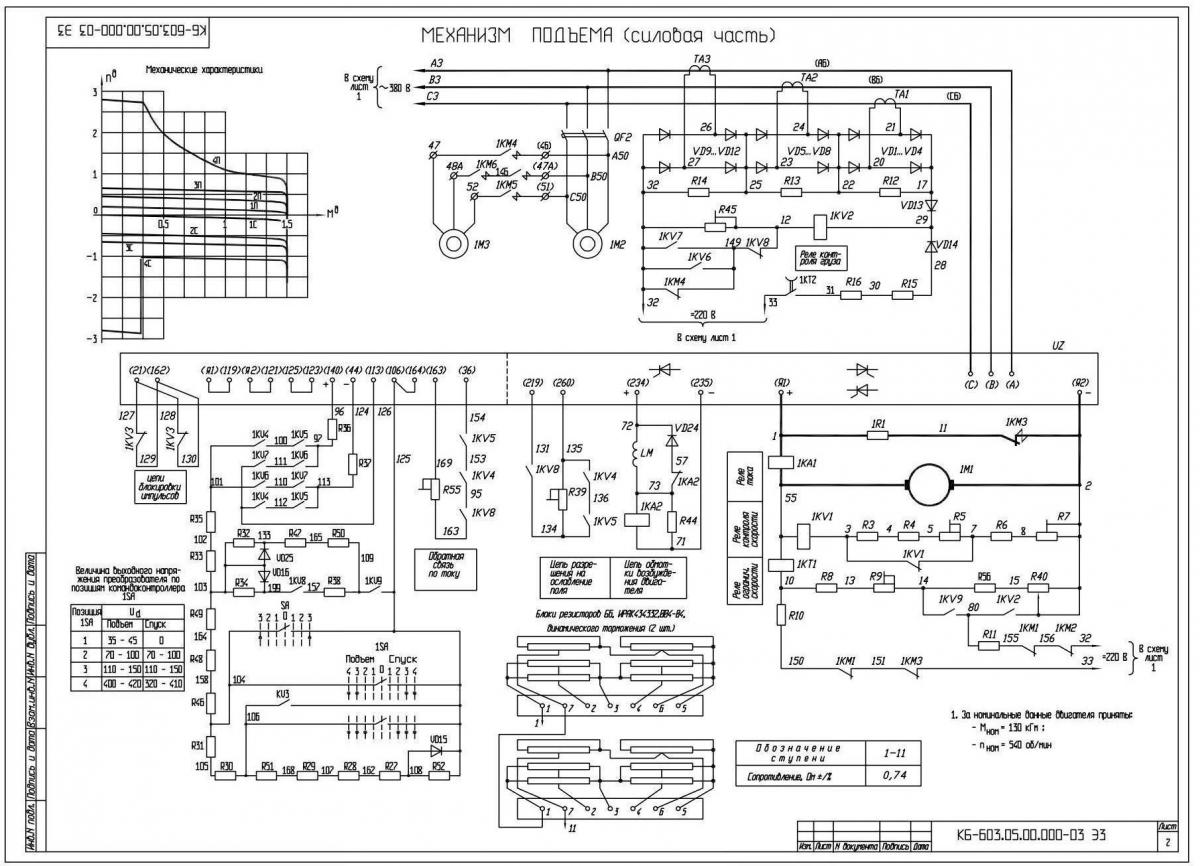

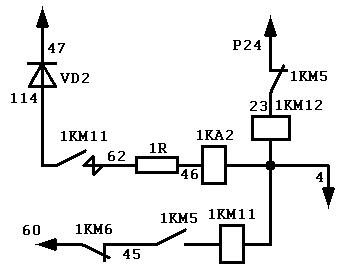

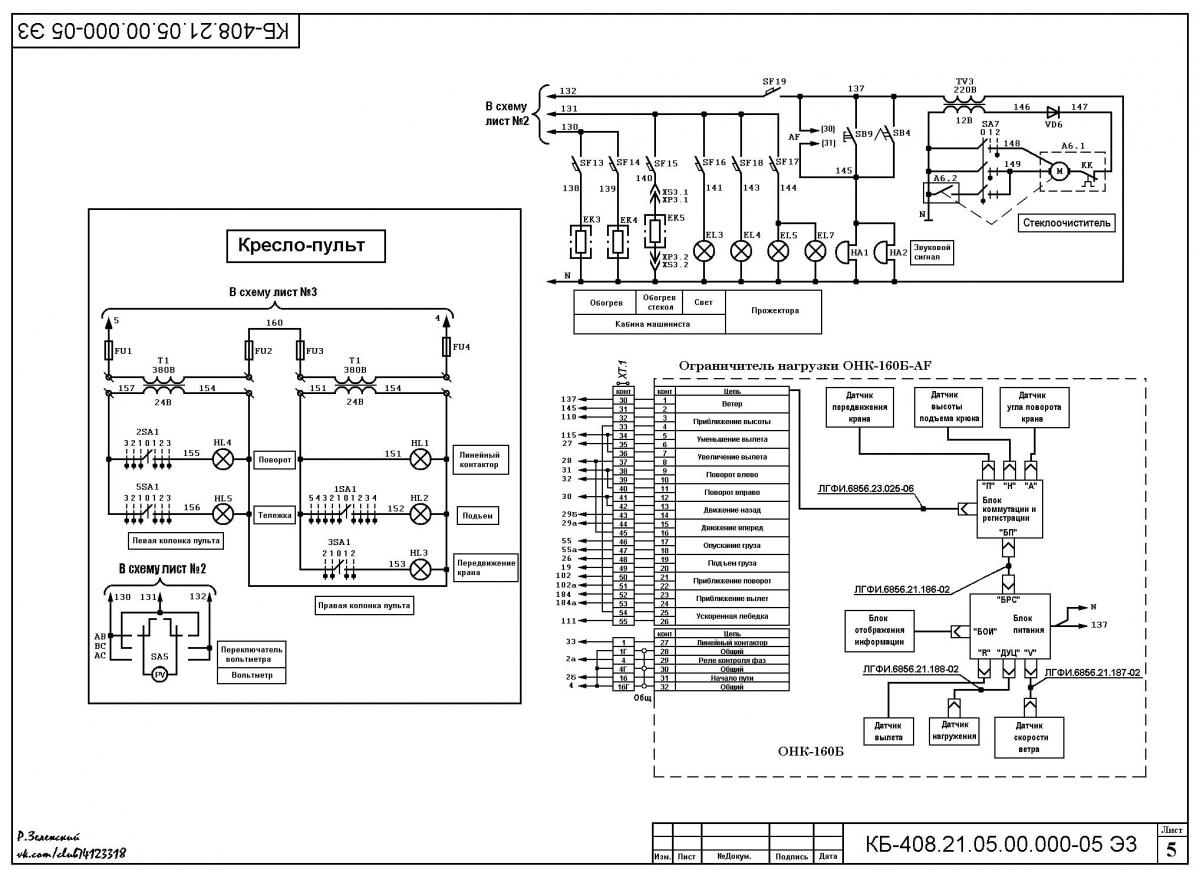

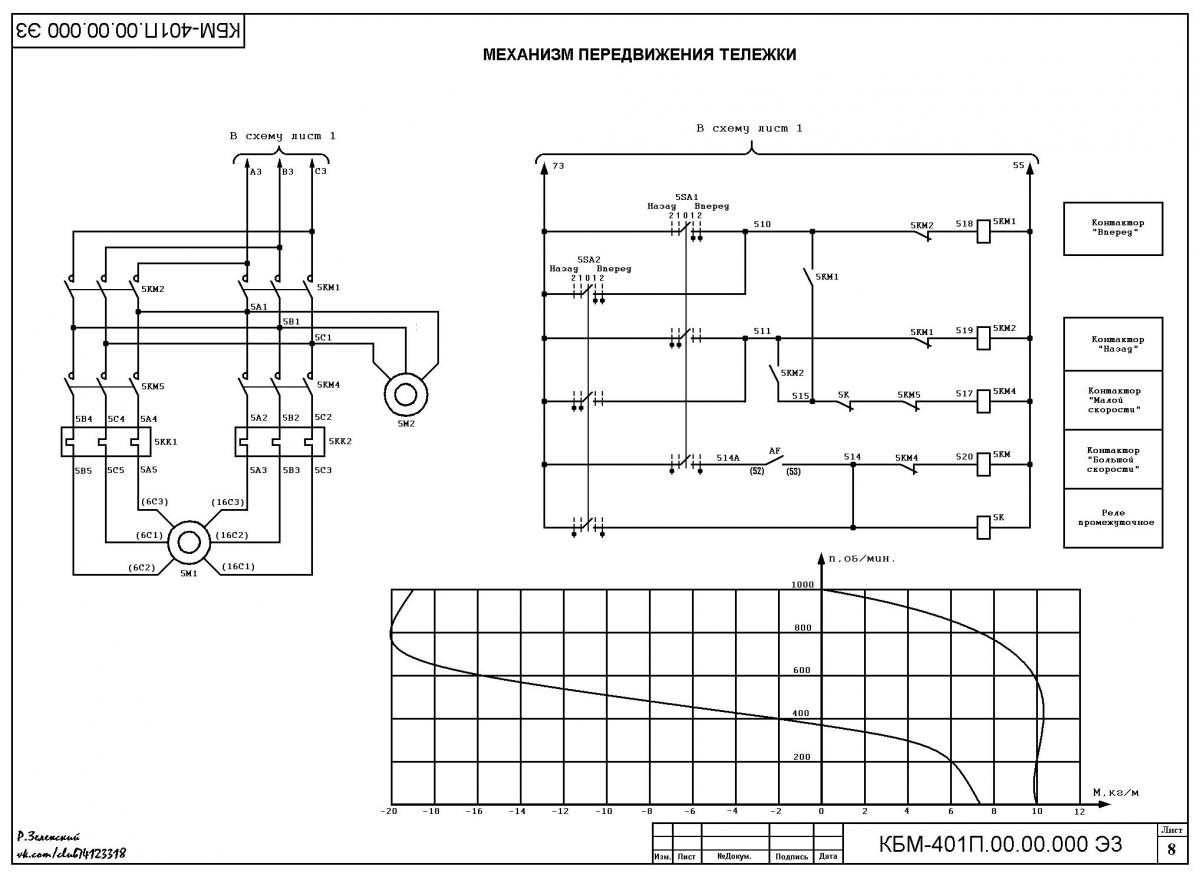

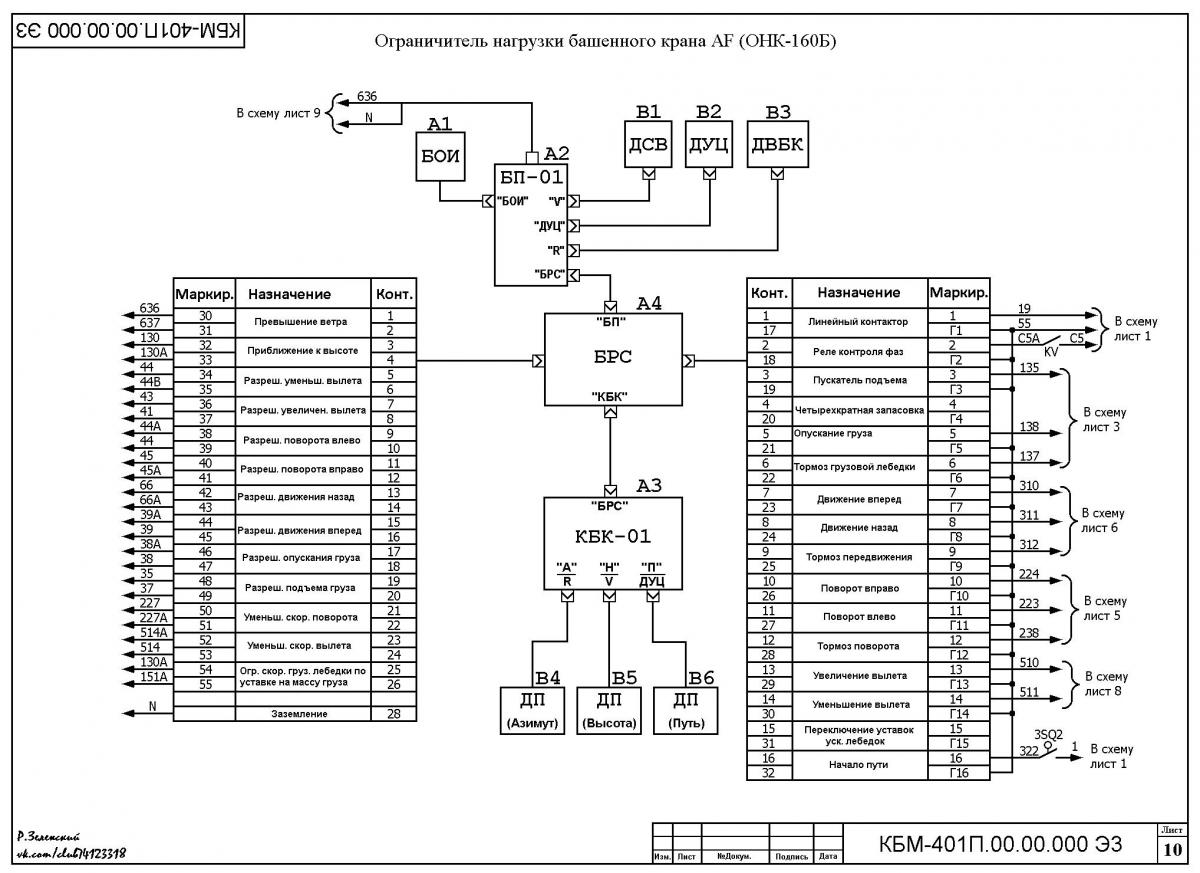

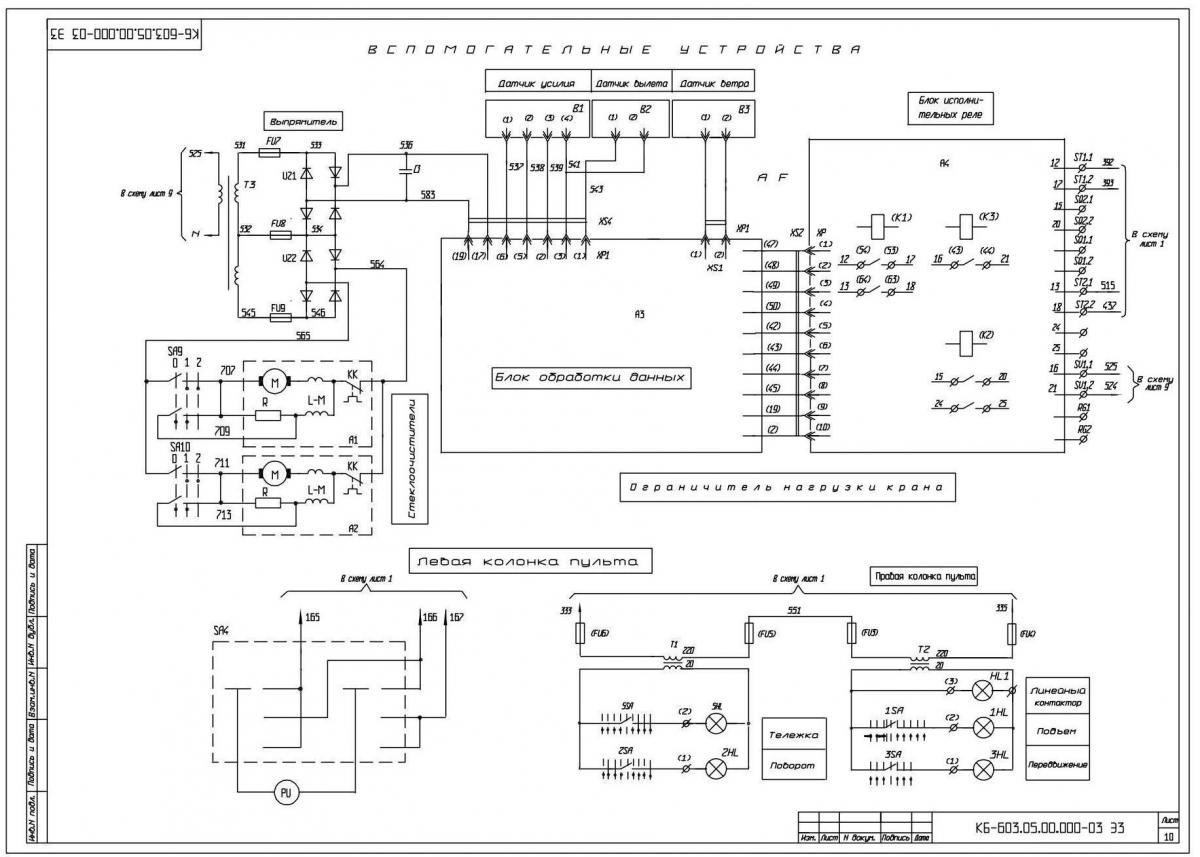

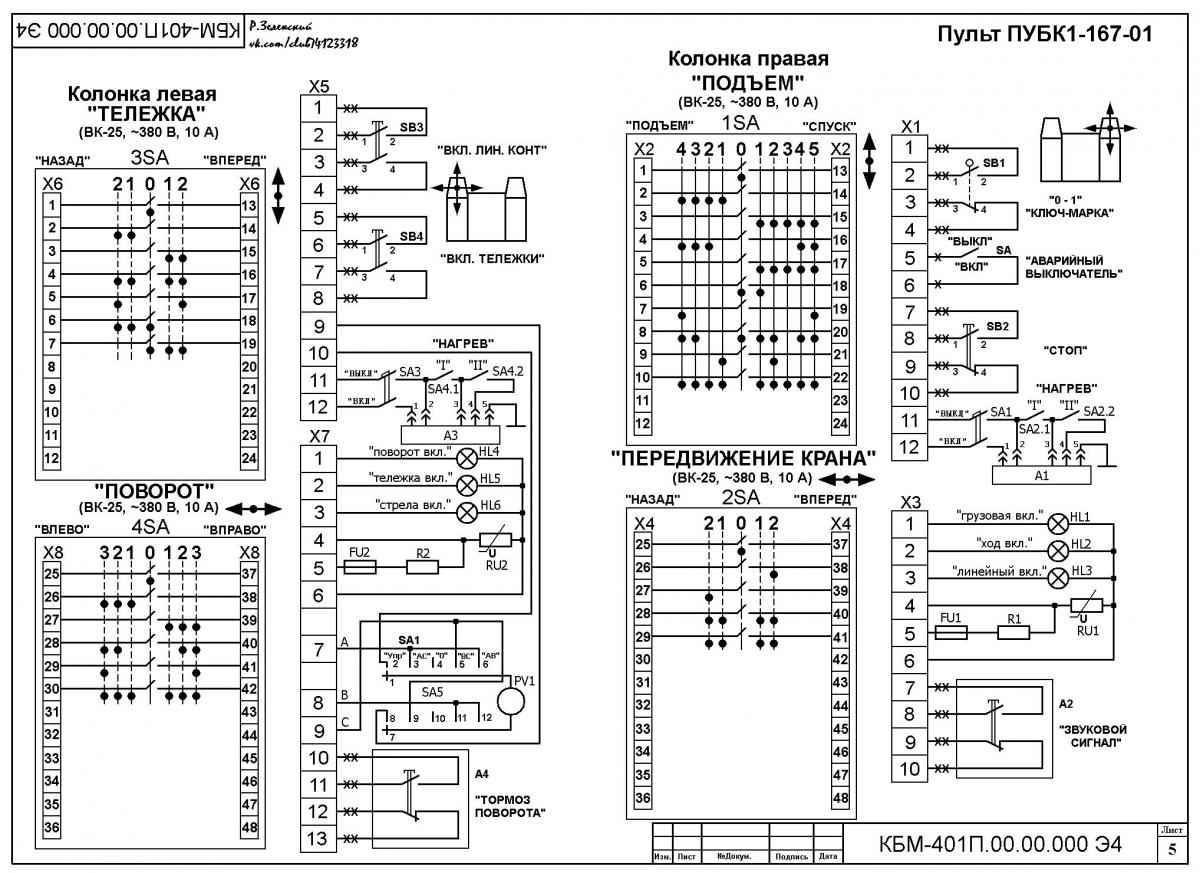

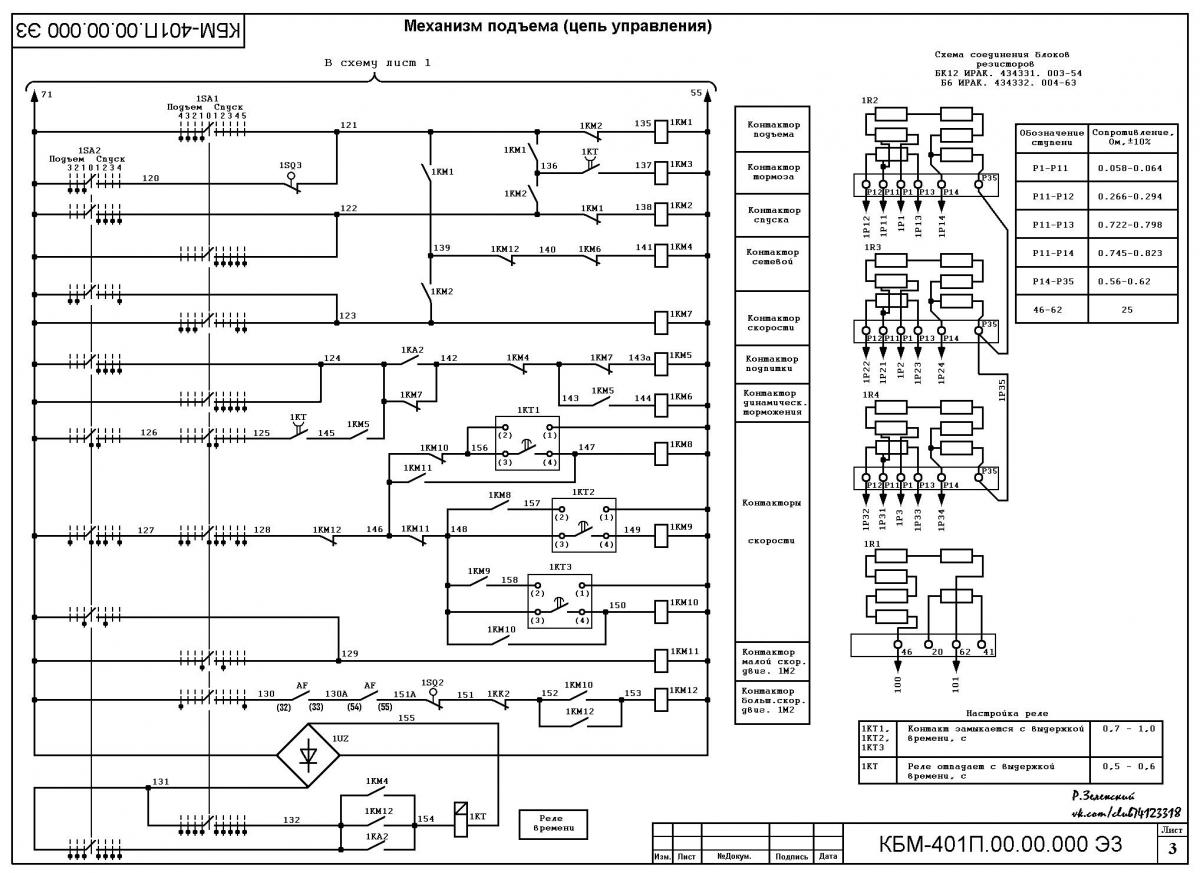

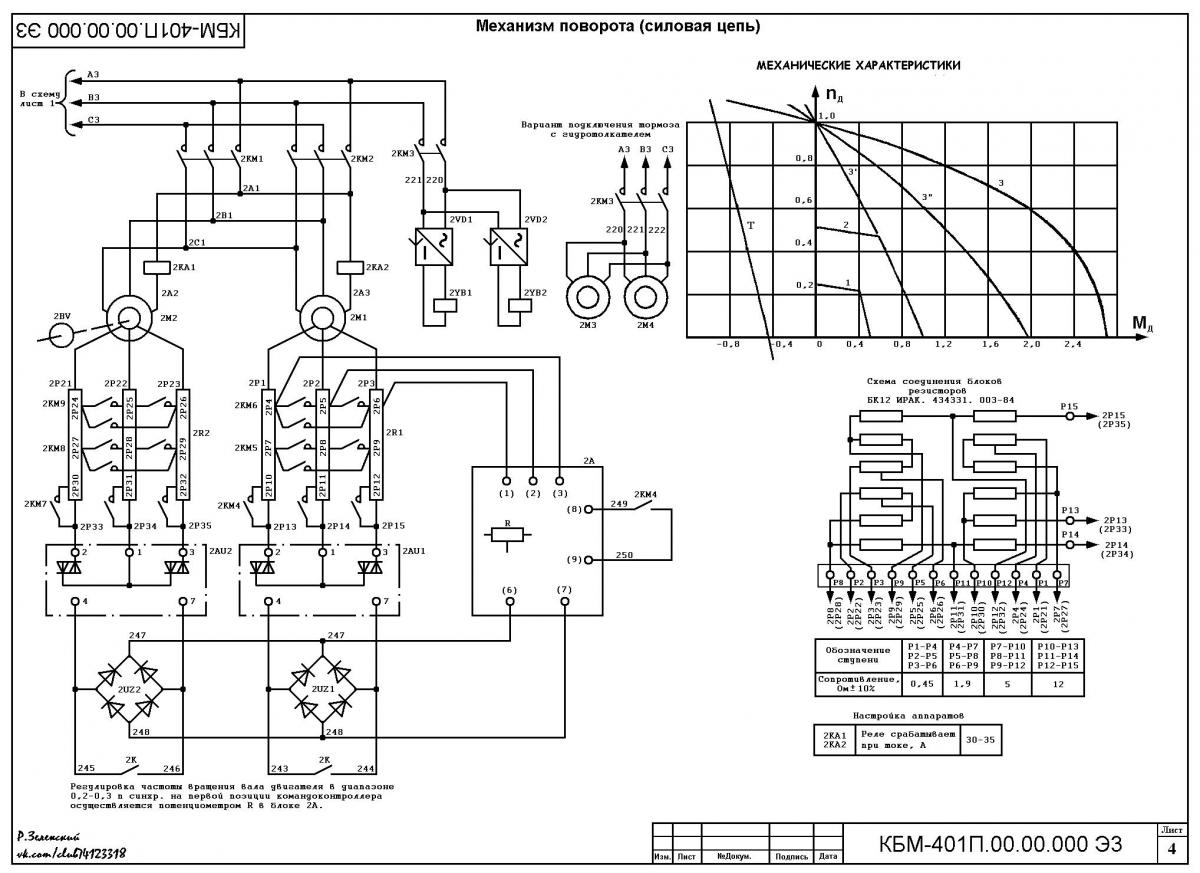

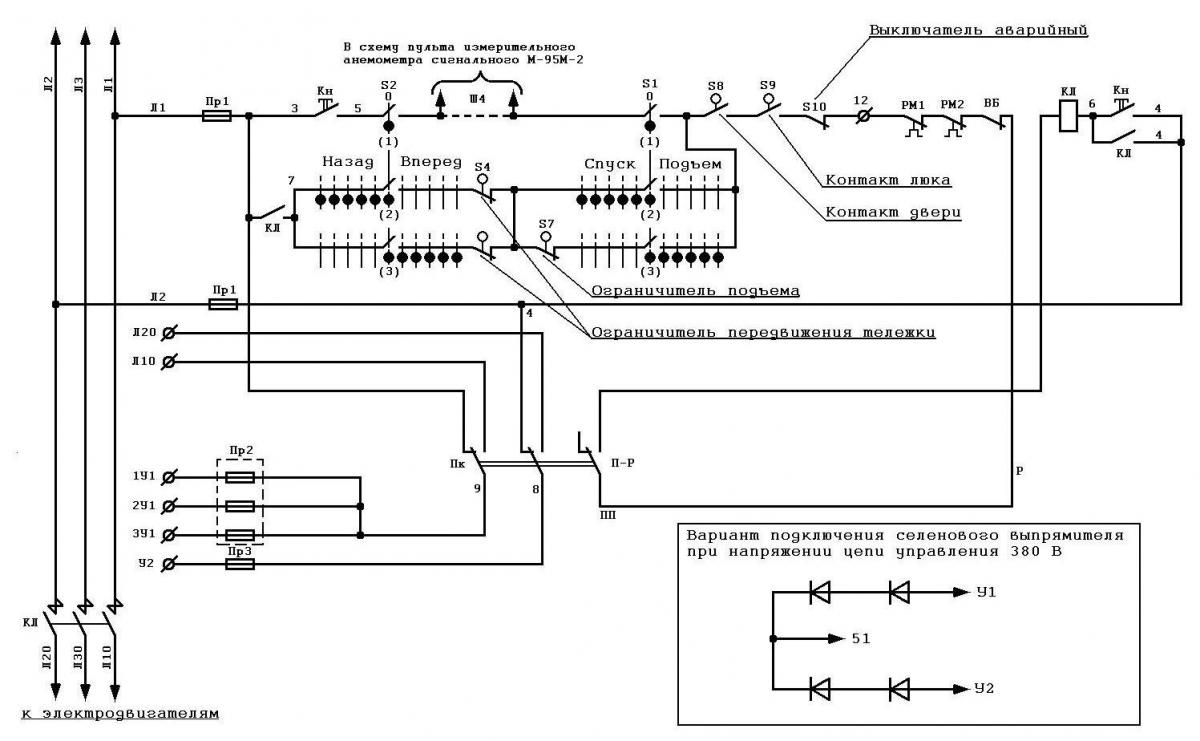

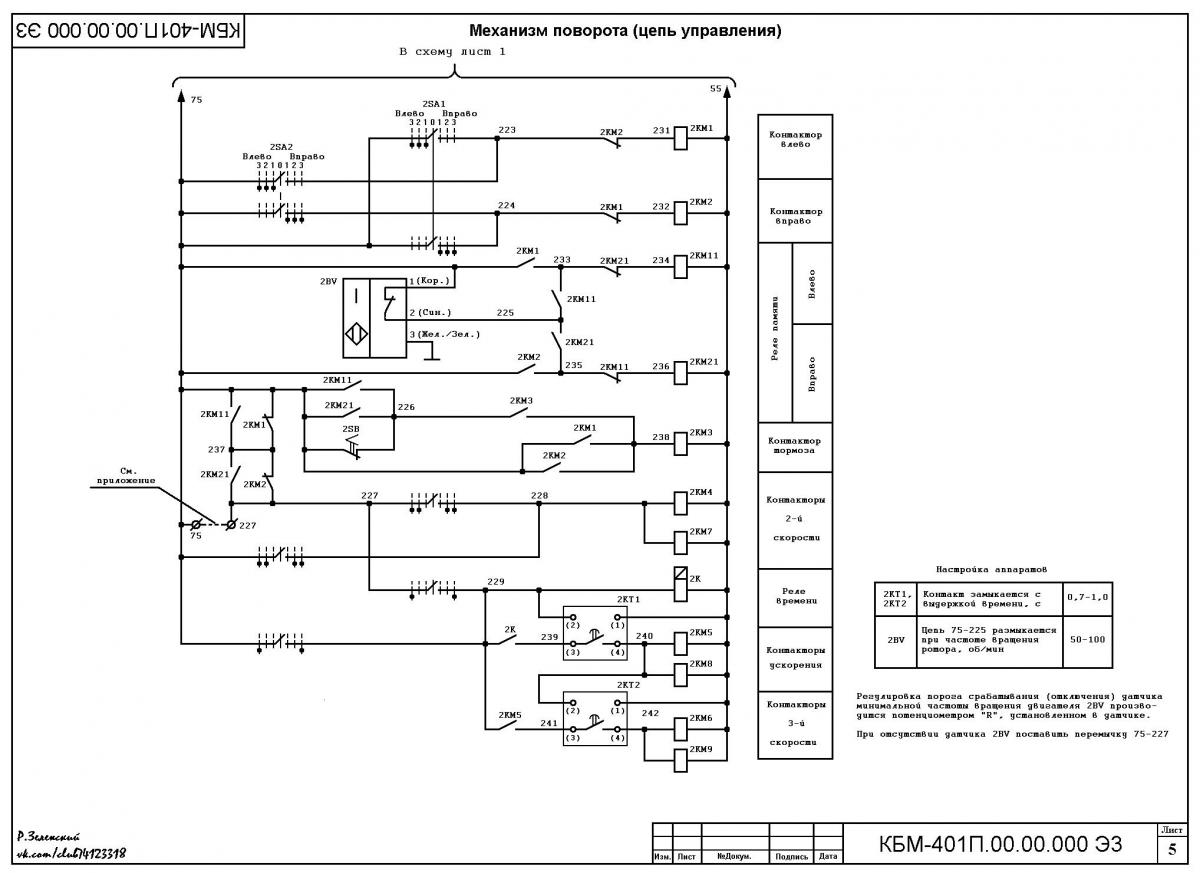

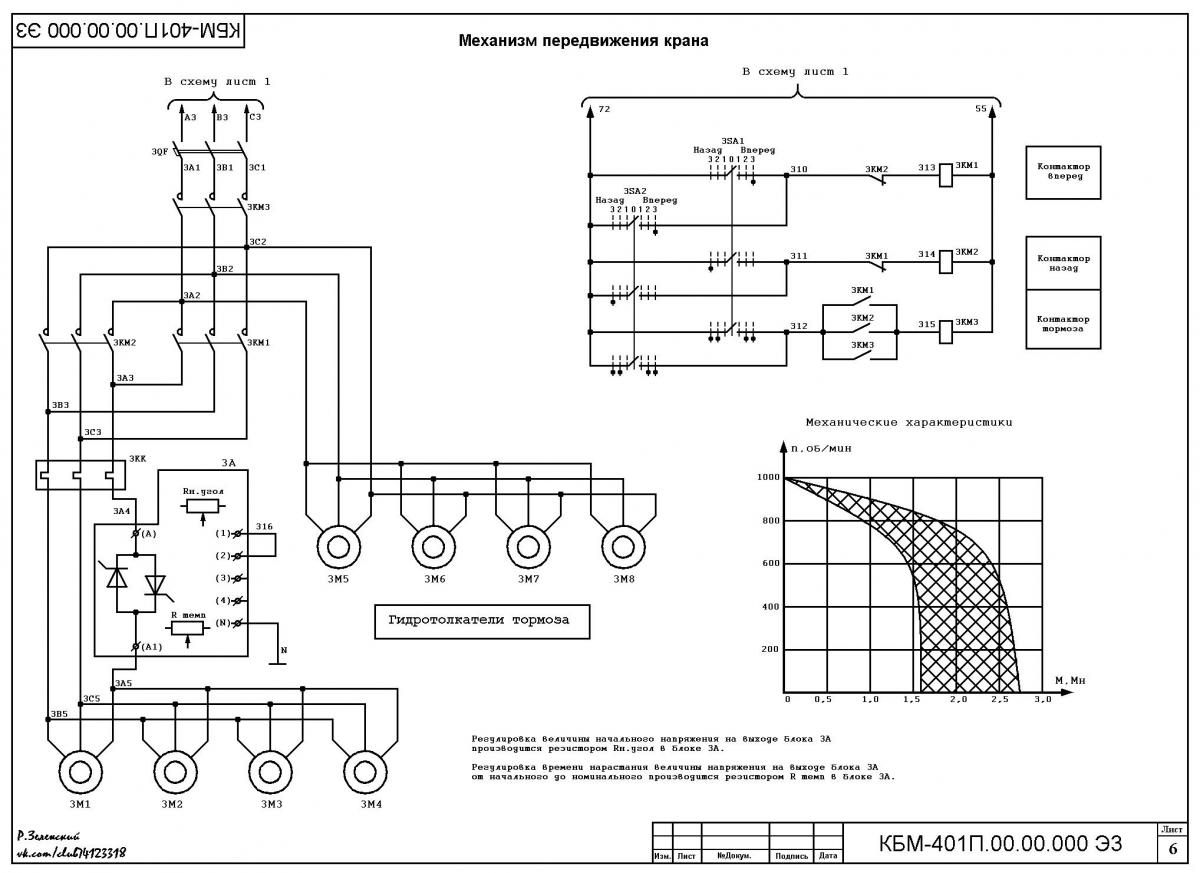

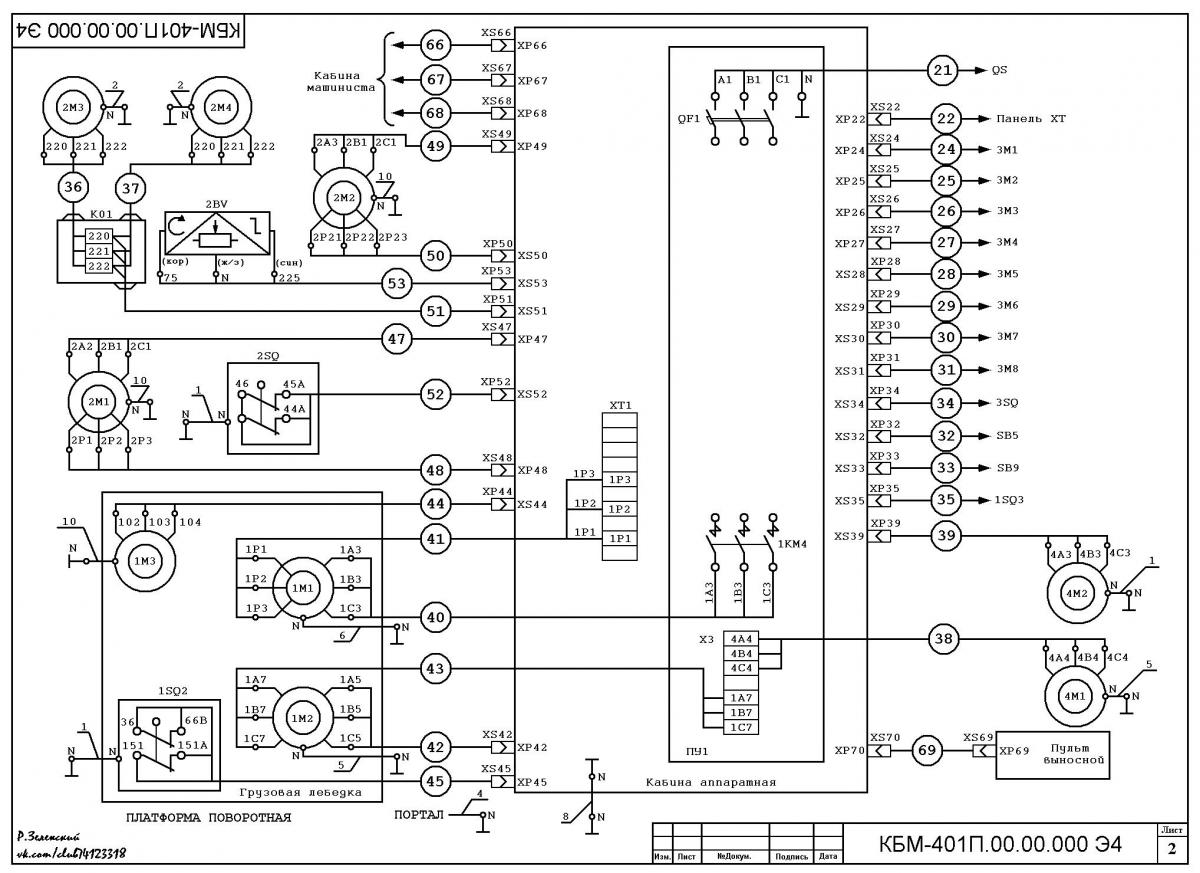

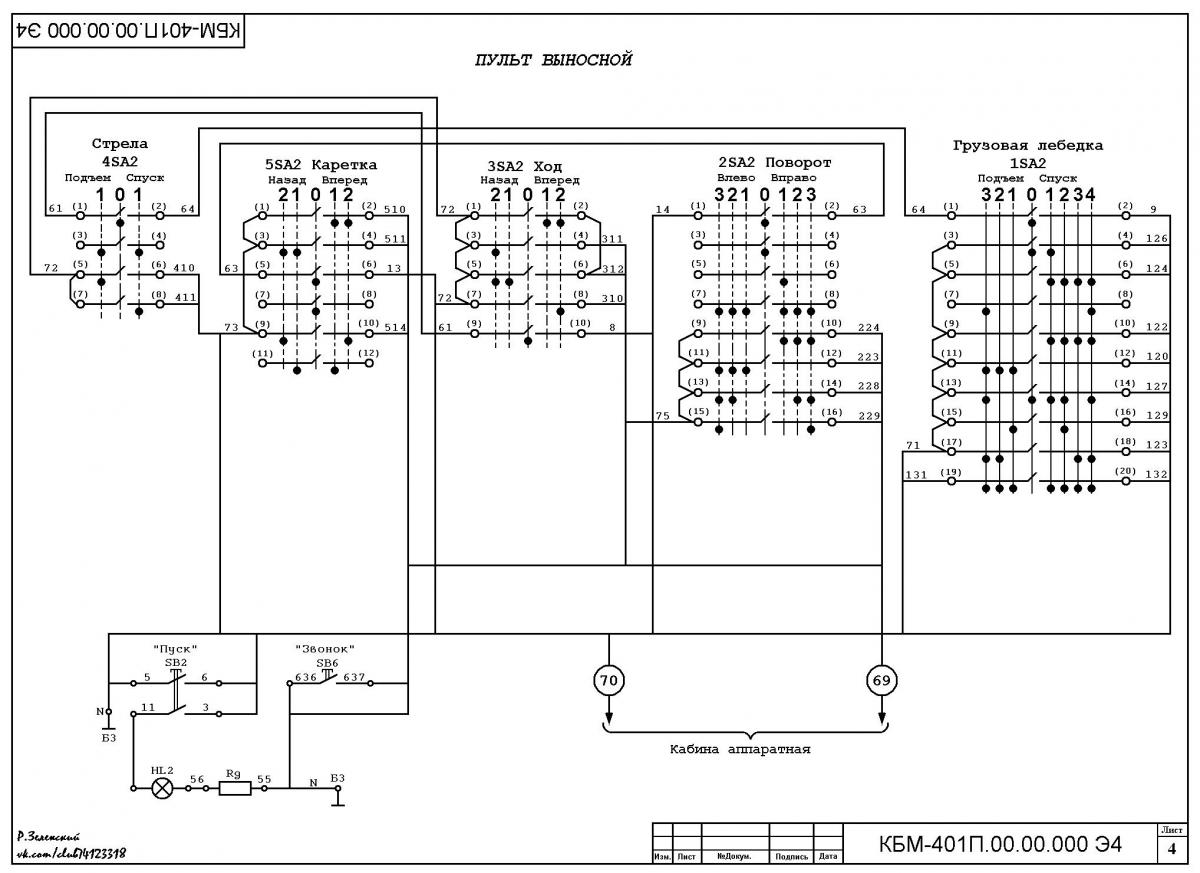

все посмотрел, если не рисовать схему - подобная уже есть, там только монтаж почему-то(!) зеркальный. Сам кран уже видел, году так в 2008.

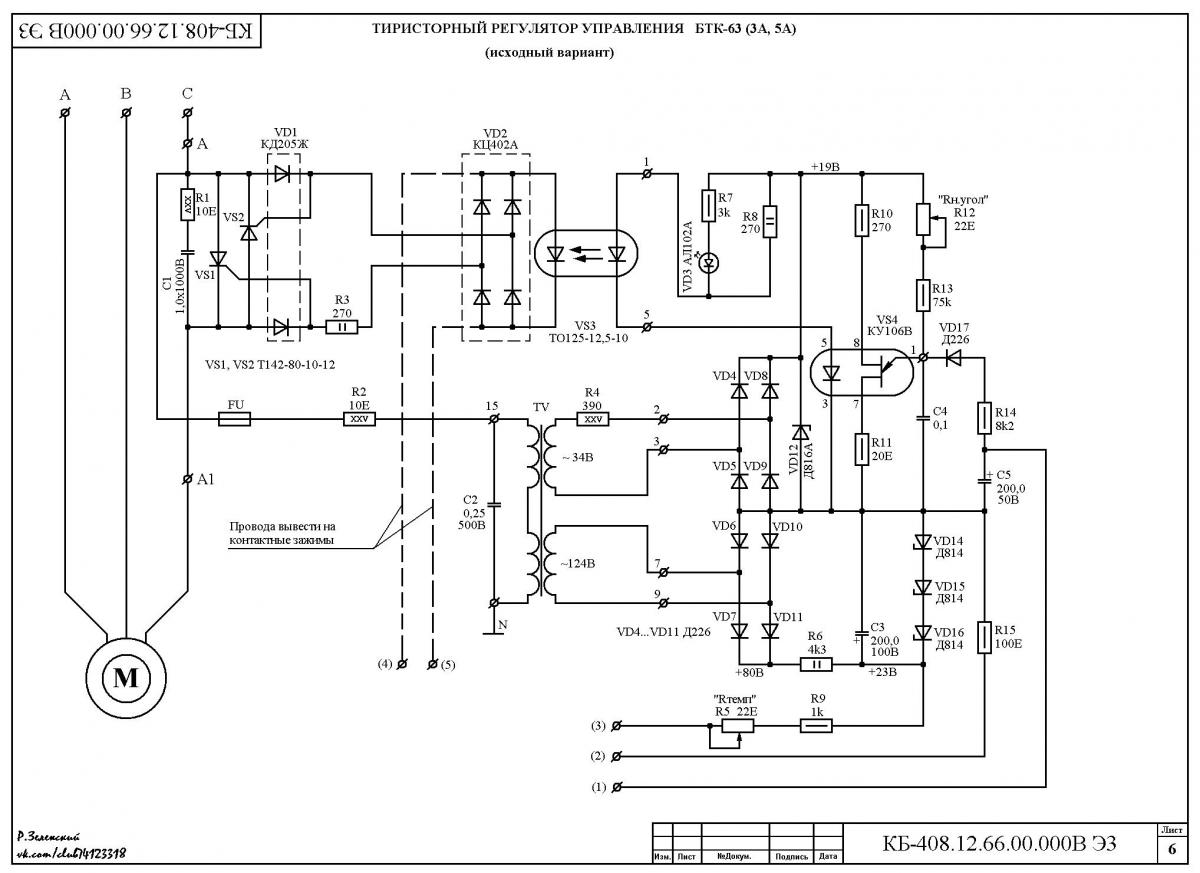

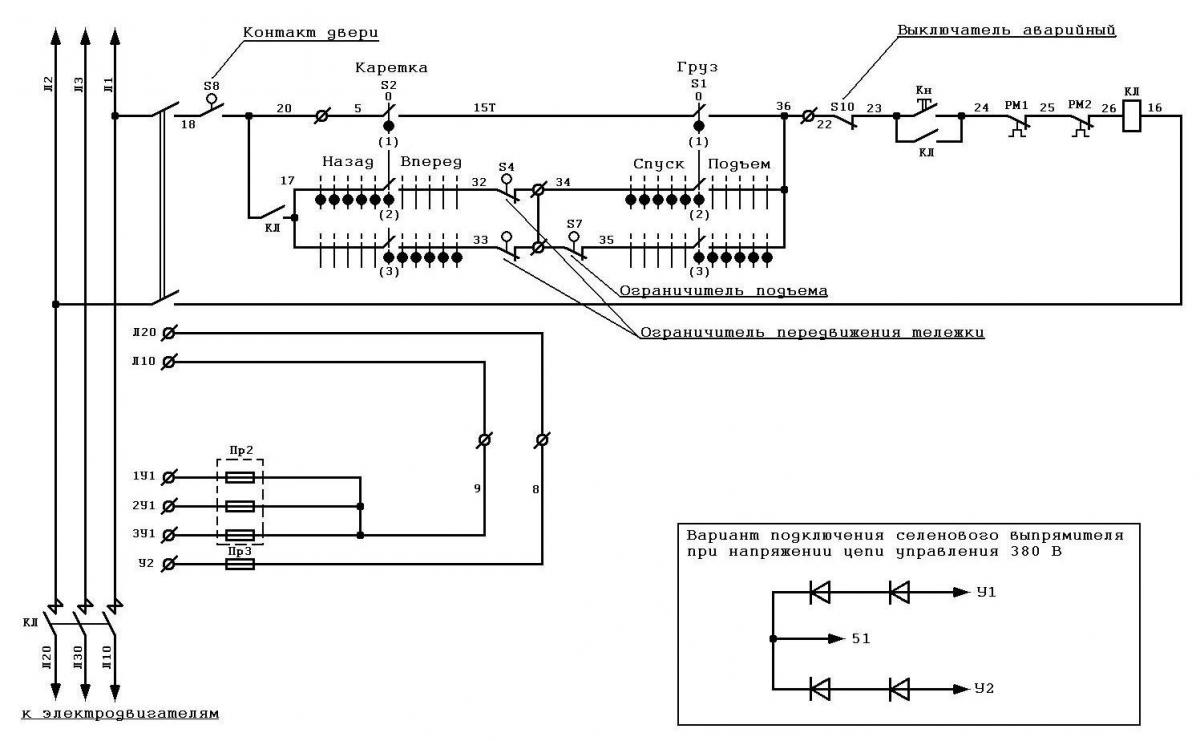

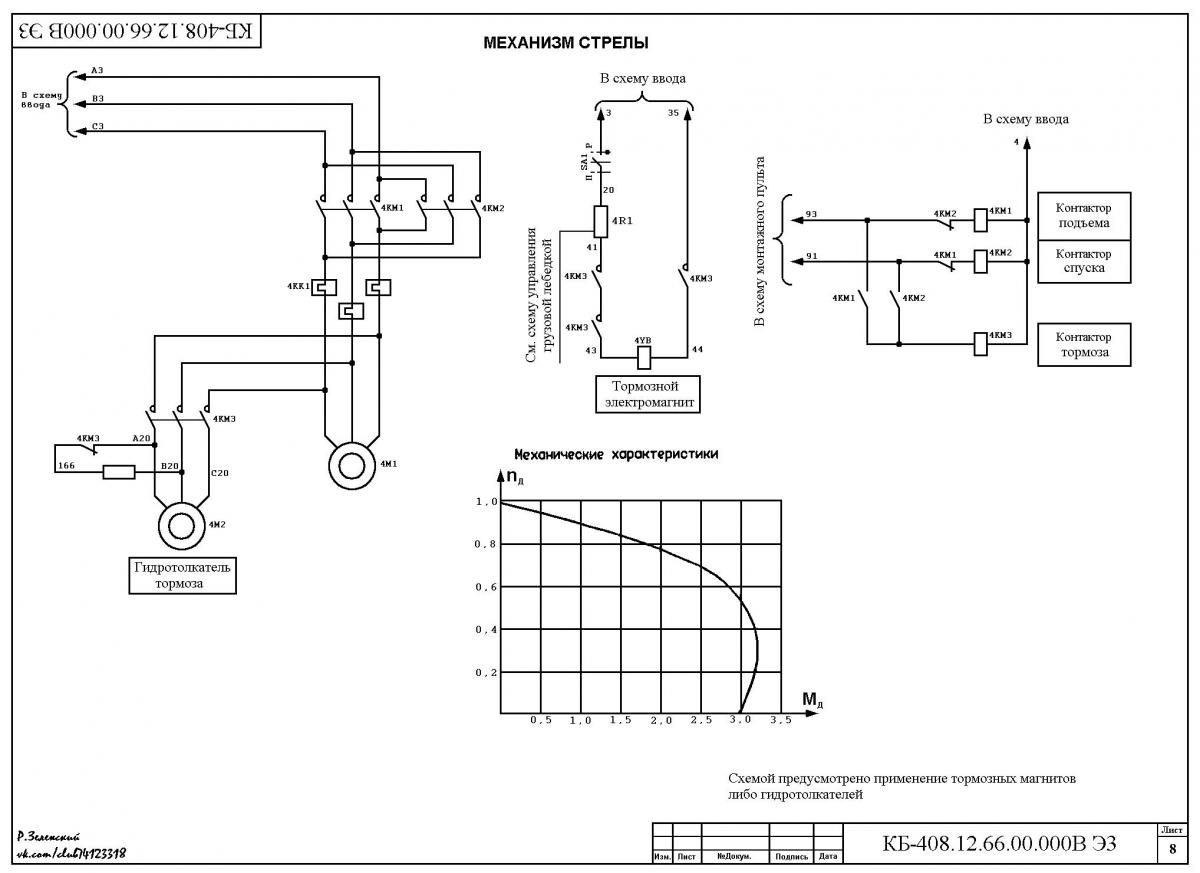

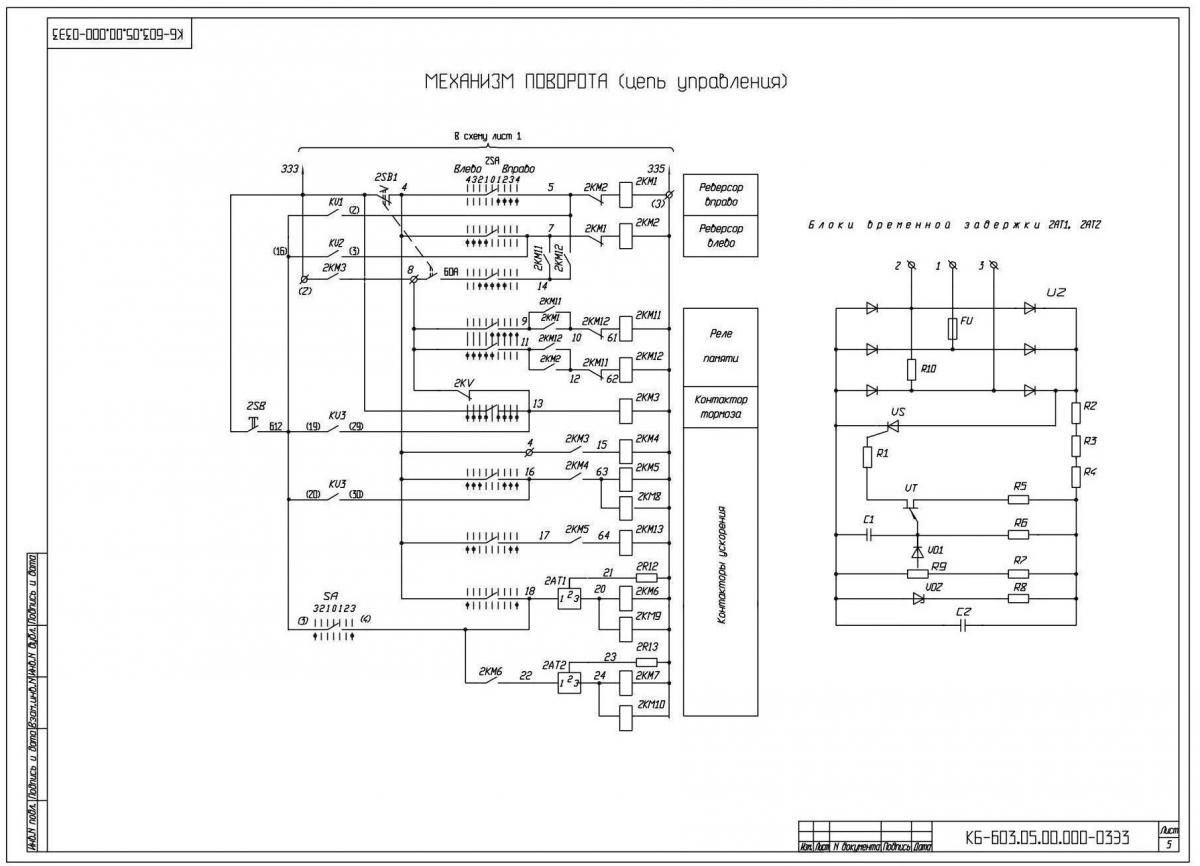

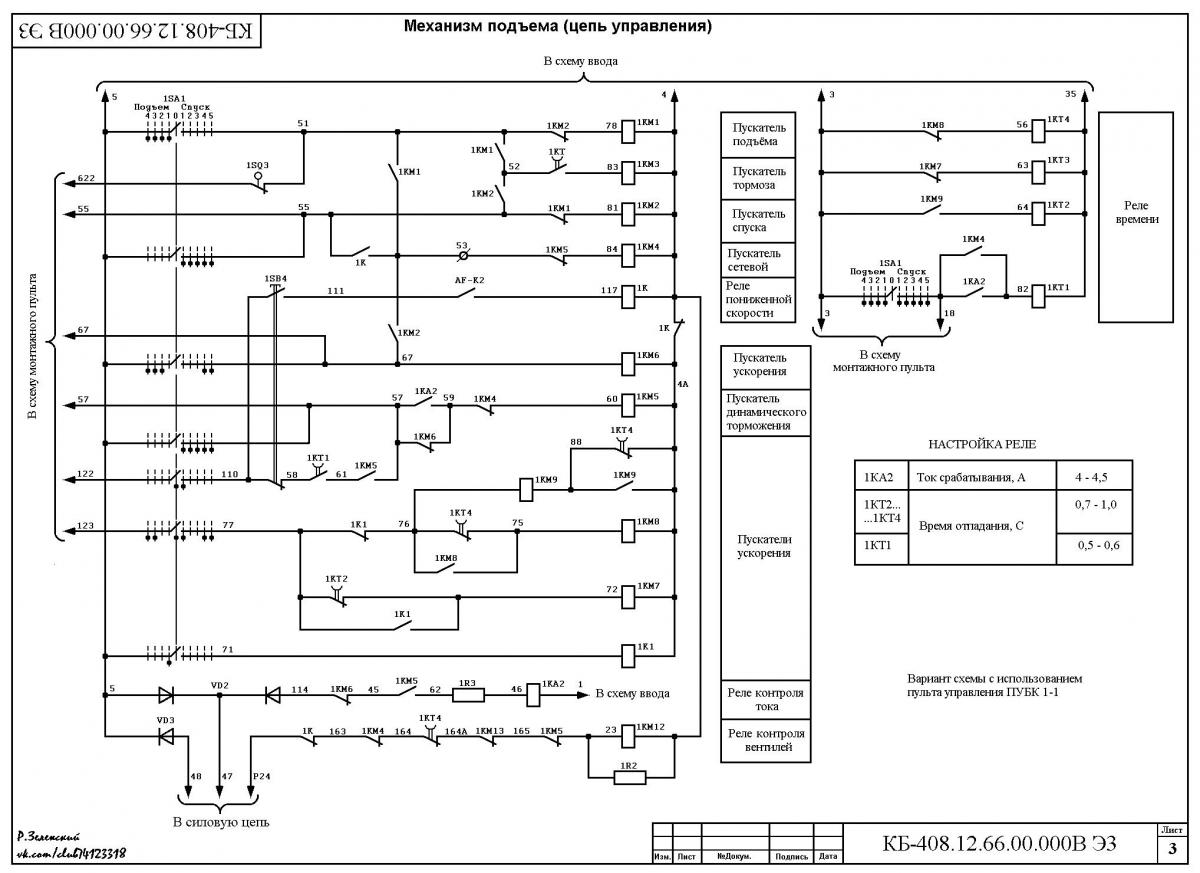

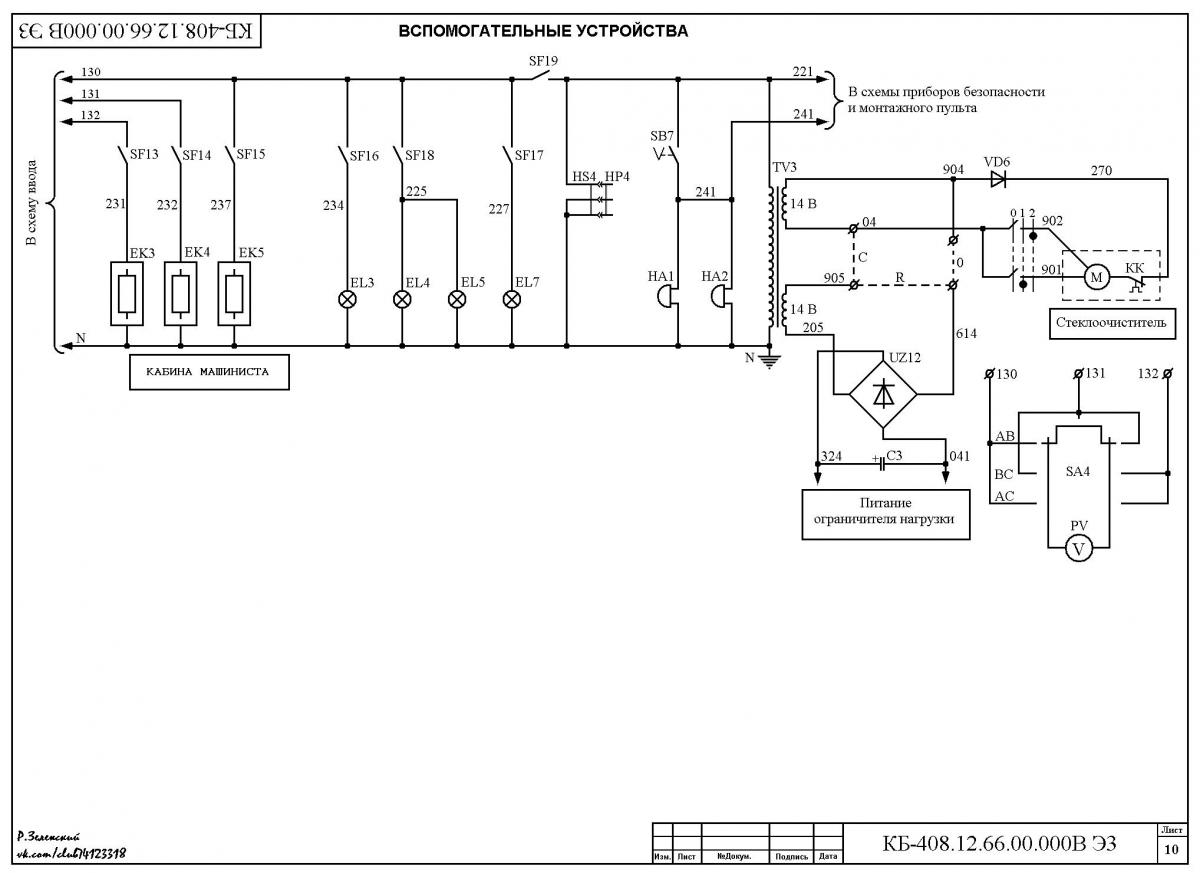

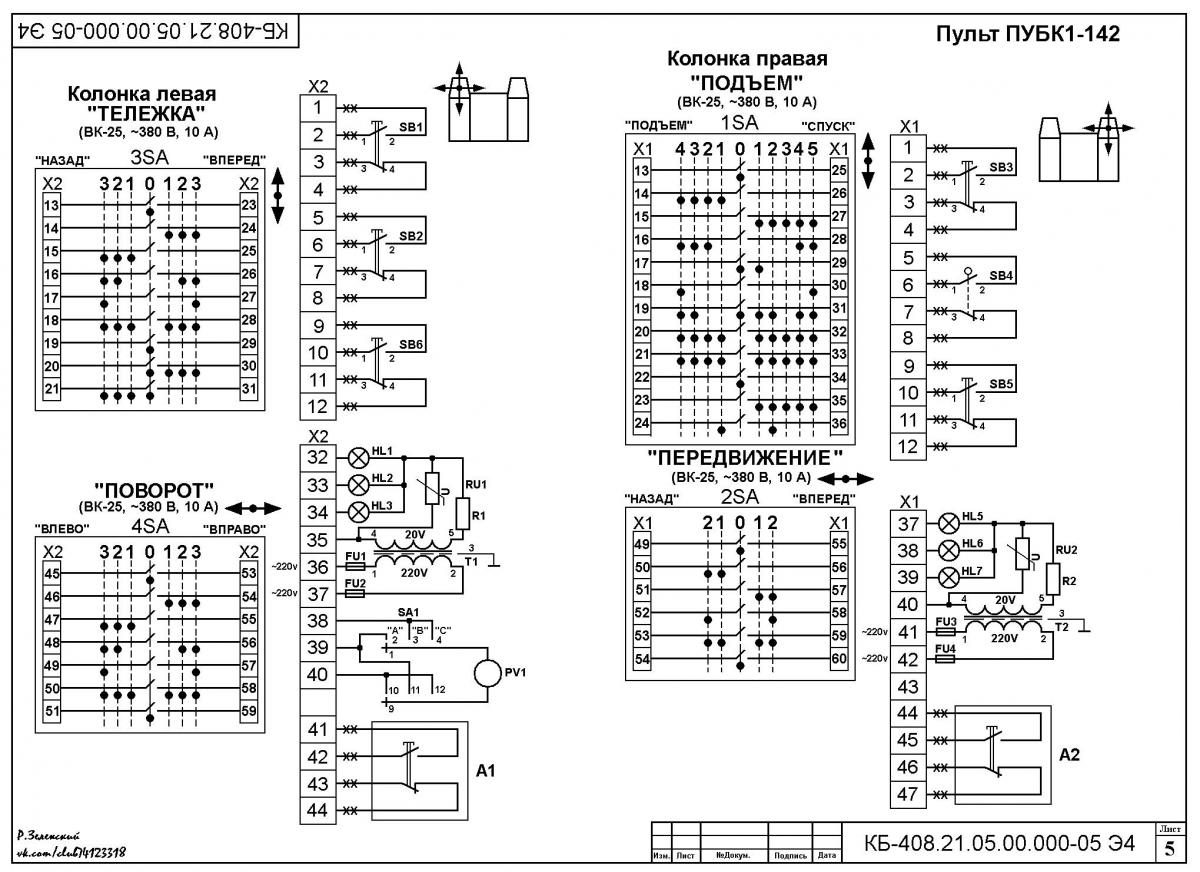

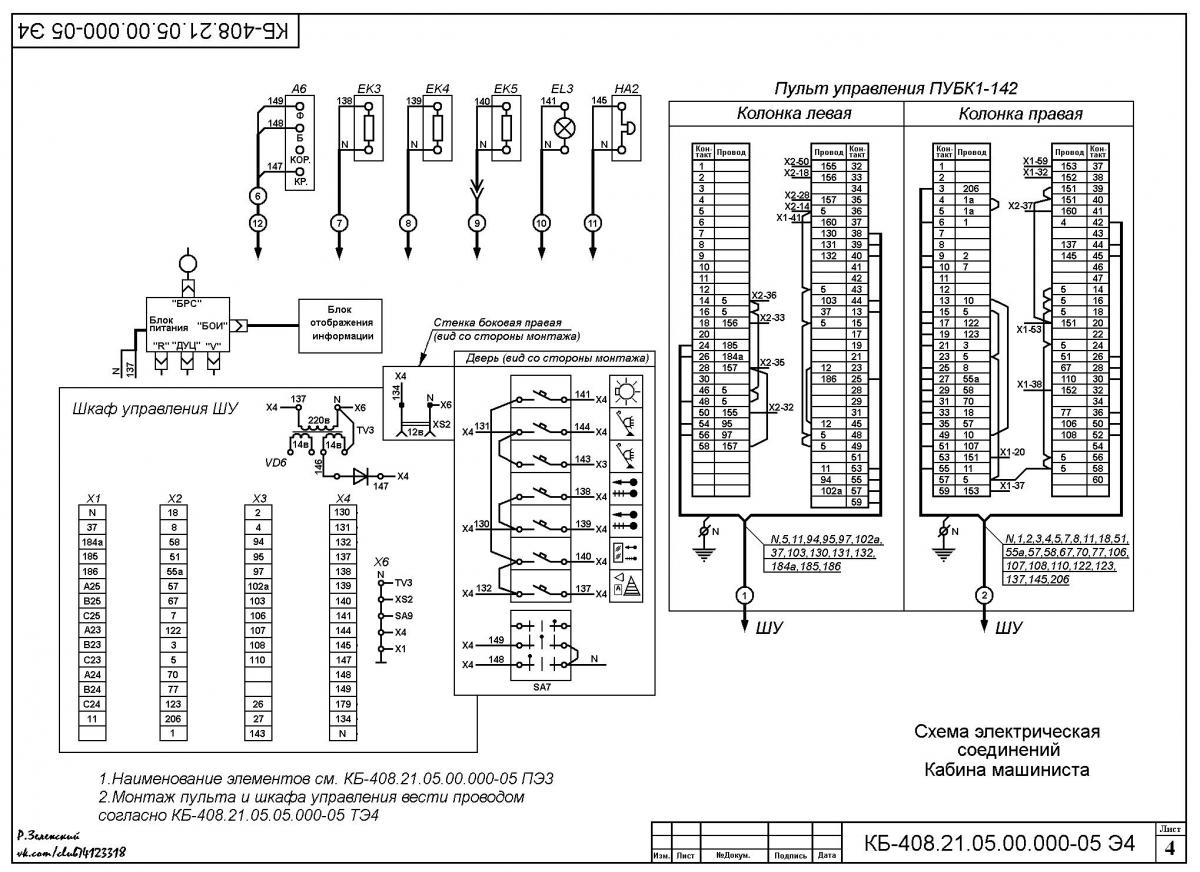

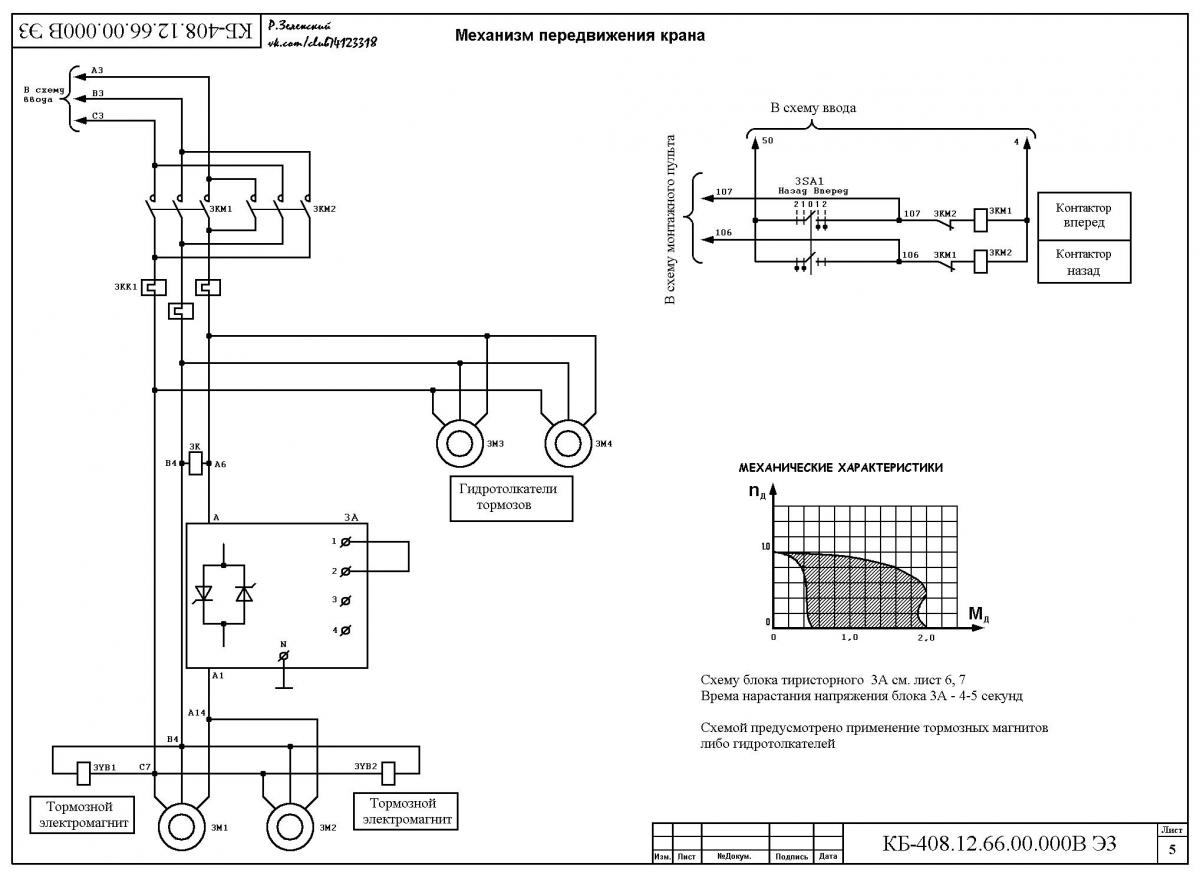

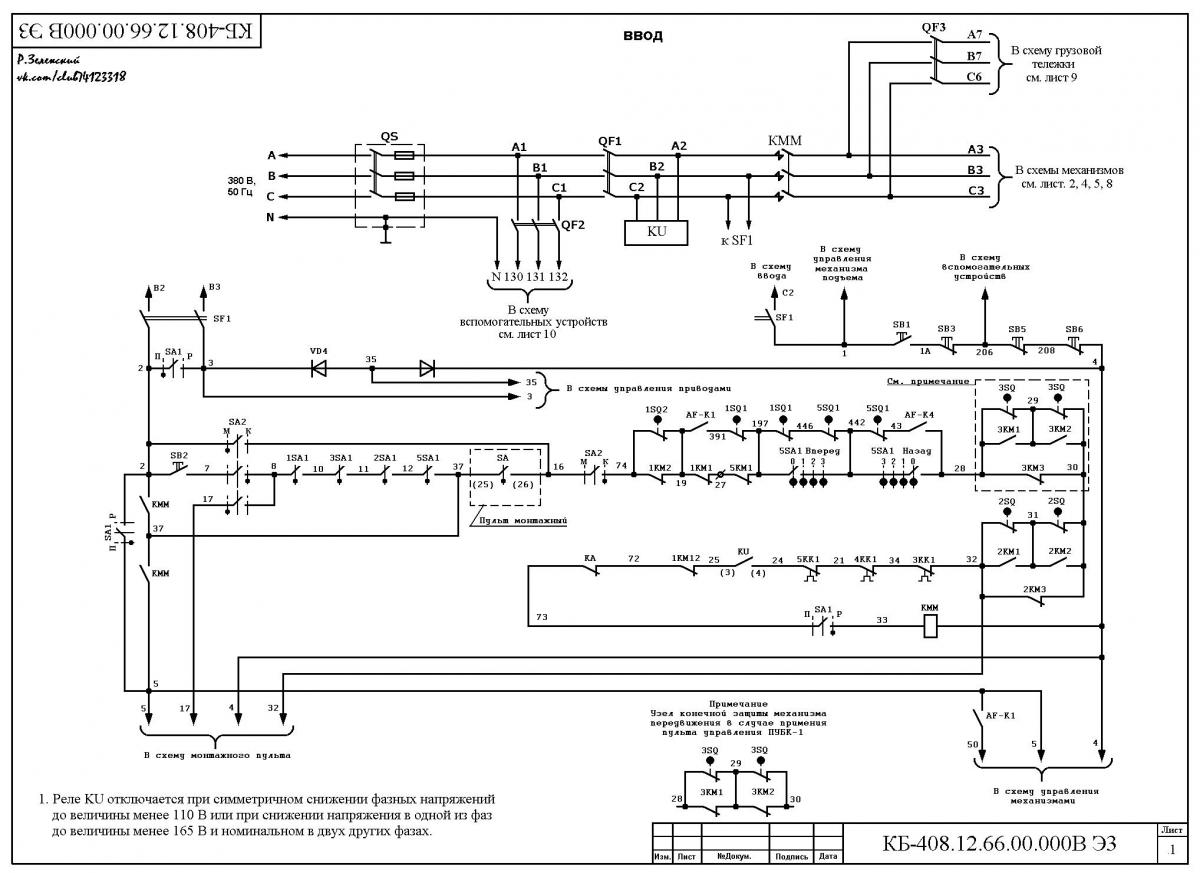

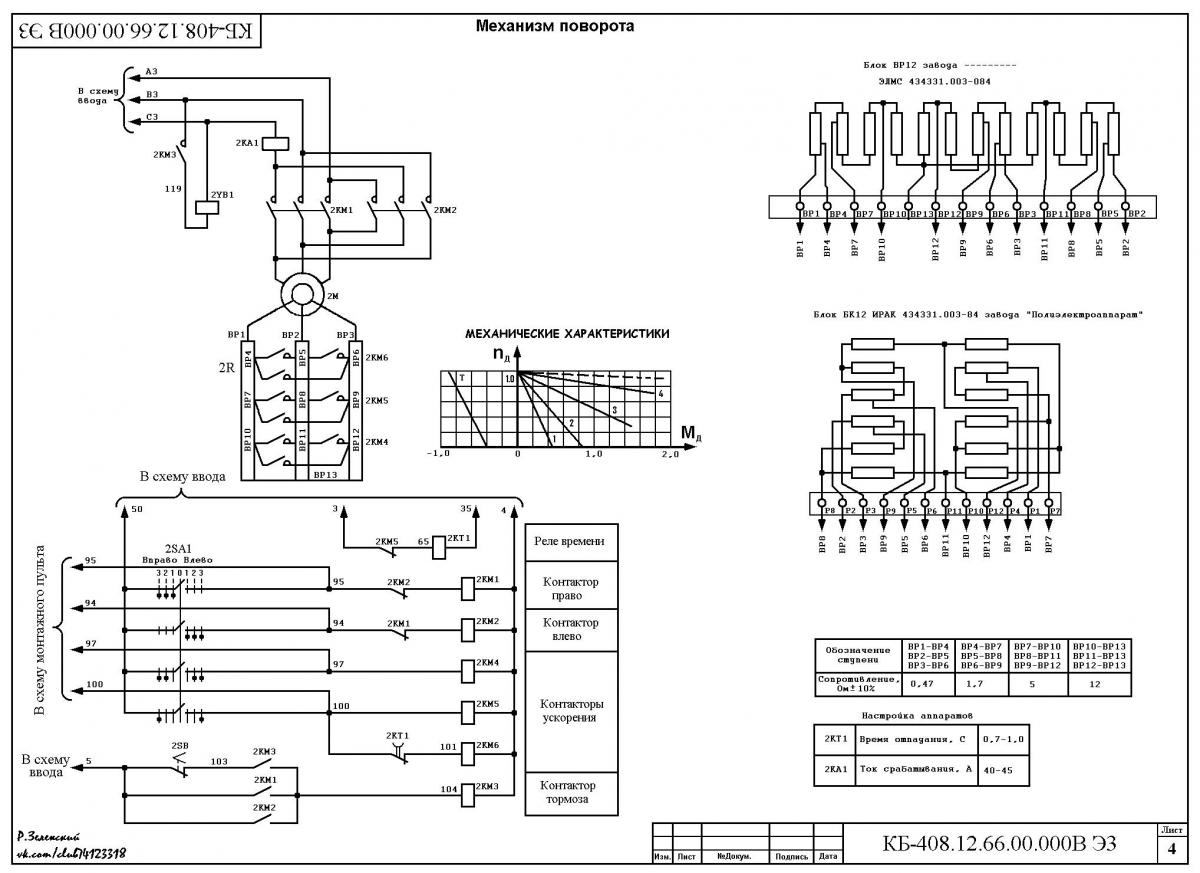

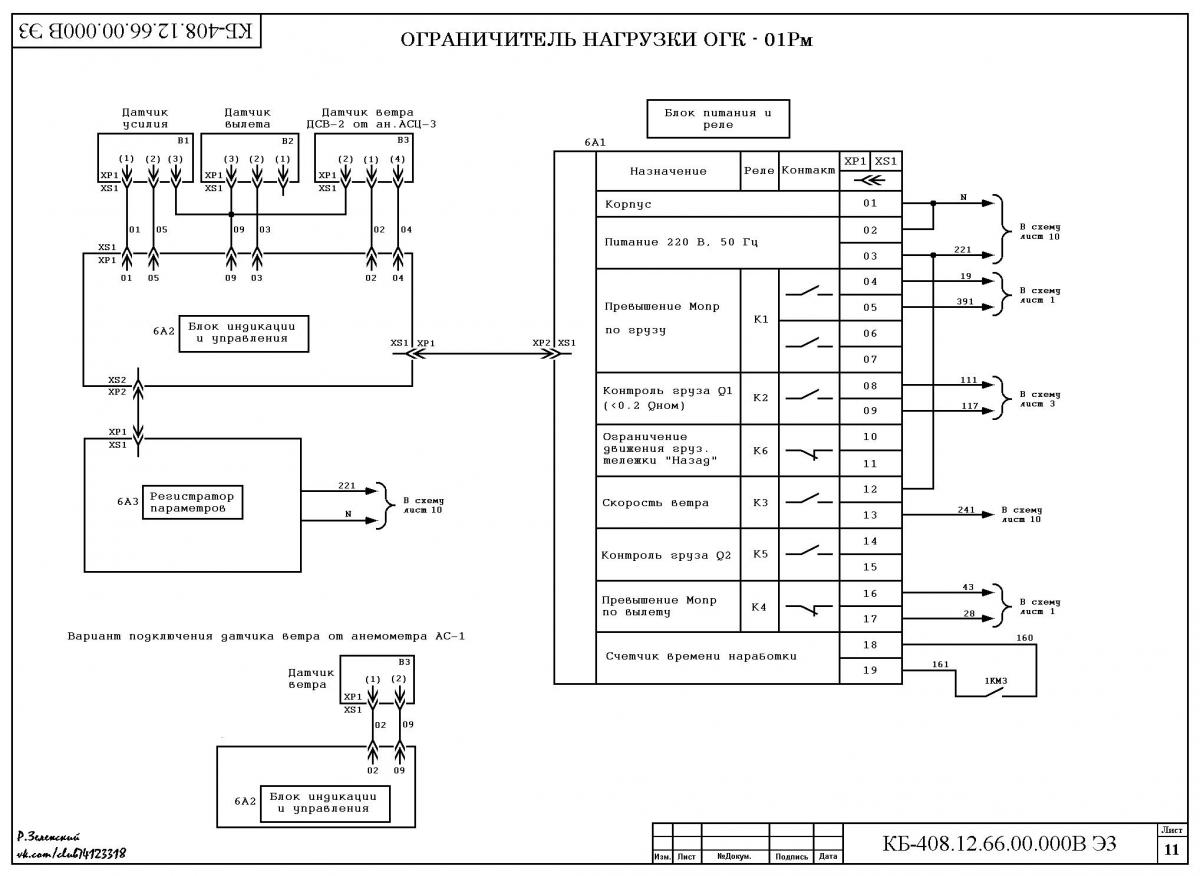

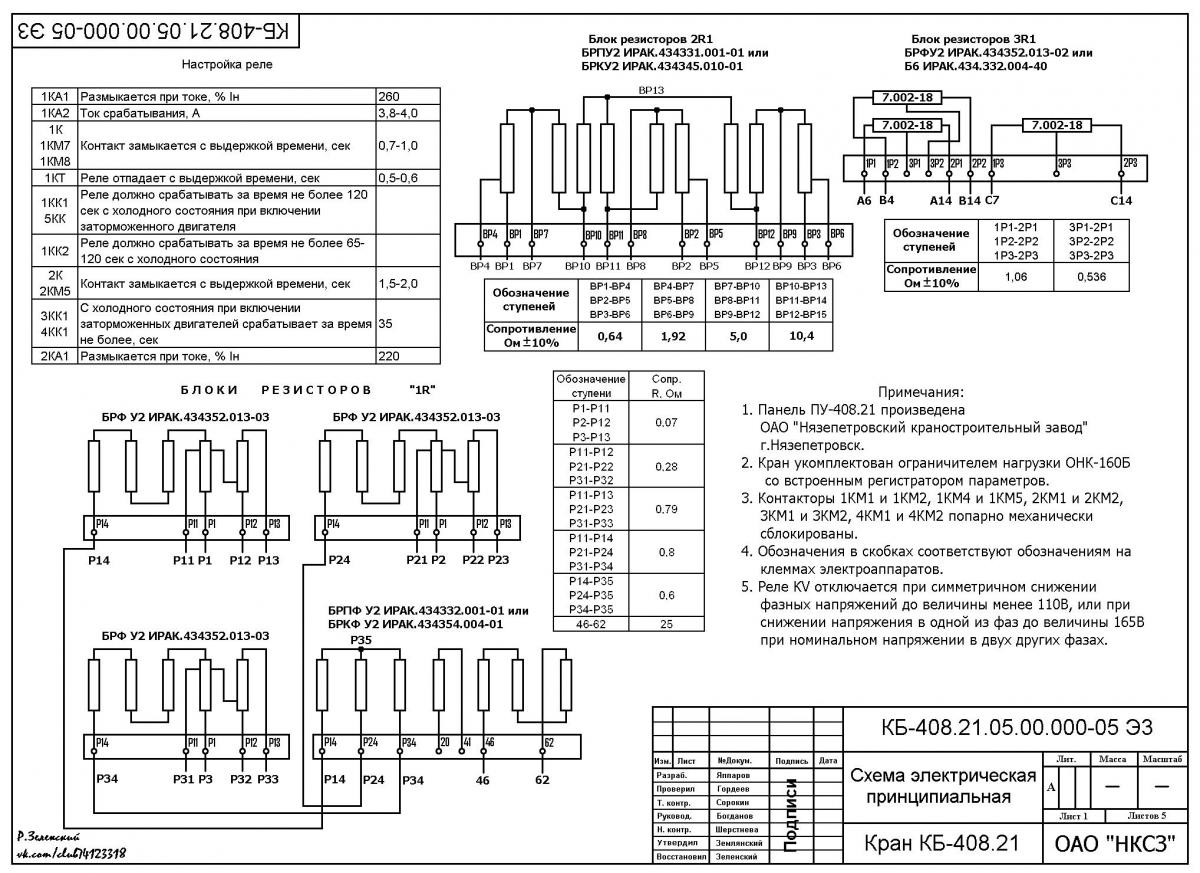

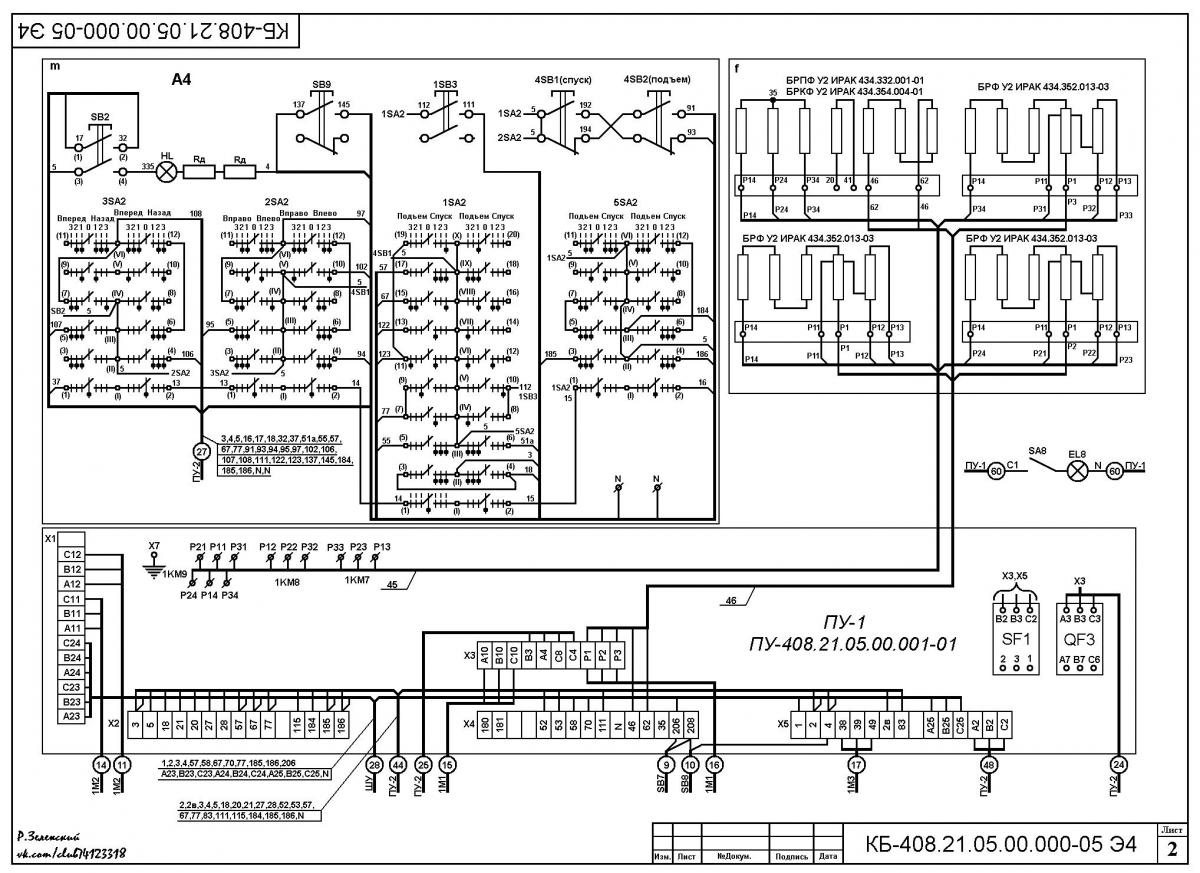

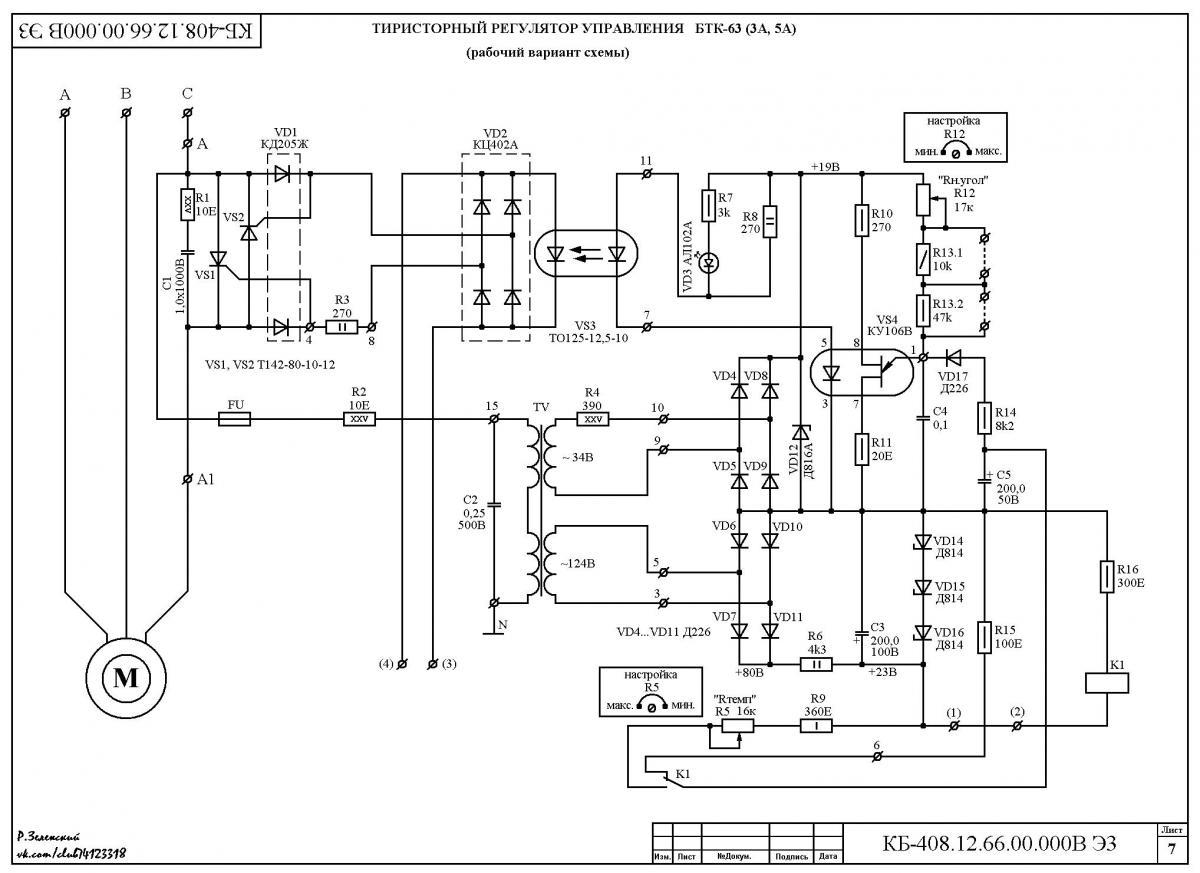

А схема, практически без изменений, подходит от крана КБ-408.04 (АК)

КБ-408.04 (АК)_JPG.zip

[Сергій Джежела]

Пока сверяюсь... нет силовой 1М2

[Сергій Джежела]

все посмотрел, если не рисовать схему - подобная уже есть, там только монтаж почему-то(!) зеркальный. Сам кран уже видел, году так в 2008.

А схема, практически без изменений, подходит от крана КБ-408.04 (АК)

[Fil]

Нужна принципиальная схема на кран КС8165.Благодарю за содействие



Фотографировал с паспорта "для себя" в 2011 году. Не пригодилось. Кран убыл насовсем в другой регион (далеко). Не взыщите за качество.

КС-8561 Электро.zip

[tyriniv]

Ребята, вот постоянно слышно,- "Потерял, забыл, помогите.".. Вам помогают, а ответки - никакой. Что за потреблядство?! Суетнитесь сами, выложите хоть что-то, кроме собственных пожеланий.

[Rojan]

Пока сверяюсь... нет силовой 1М2

по поводу 1М2 - на кране КБ-408.04 1М2 (по схеме управления) должен работать только в крайних положениях груза (у него только скоростная обмотка).

Поэтому на схеме есть только управление, без силовой части 1М2 - наносить на схему не стал.

Т.е. подтормаживание на первой позиции вира и принудительное опускание на второй позиции майна выполняет не он. На 1 вира работает тиристорная плата в схеме груза, на 2 майна вообще ничего не работает - динамика в чистом виде. Это все выяснилось в процессе монтажей (прямо скажу - многочисленных).

Еще отличие 408.04 от КБ-401М в том, что у последнего аппаратка находится перед ОПУ на полозьях (!) и устанавливается только после завершения монтажа. Перед демонтажом она снимается и ставится на землю, рядом с краном.

Если смотреть на аппаратки обоих кранов - они выполнены зачем-то в зеркальной симметрии. У кого руки чесались, не знаю.

[Сергій Джежела]

Ребята, вот постоянно слышно,- "Потерял, забыл, помогите.".. Вам помогают, а ответки - никакой. Что за потреблядство?! Суетнитесь сами, выложите хоть что-то, кроме собственных пожеланий.

У меня есть такие краны: Еврогру 6320. Команса 10лц. КБ 403. КБ 405. КБ 402. КБК 160. КБ 308. приехал КБМ 401П РЖЕВ 91г.в. . РДК 250. РДК 160.1. РДК 160.3. КС 5363Б. КС 5363. МКГ 25БР. ДЭК 251. Кому шо надо +380971269145 вайбер

[Rojan]

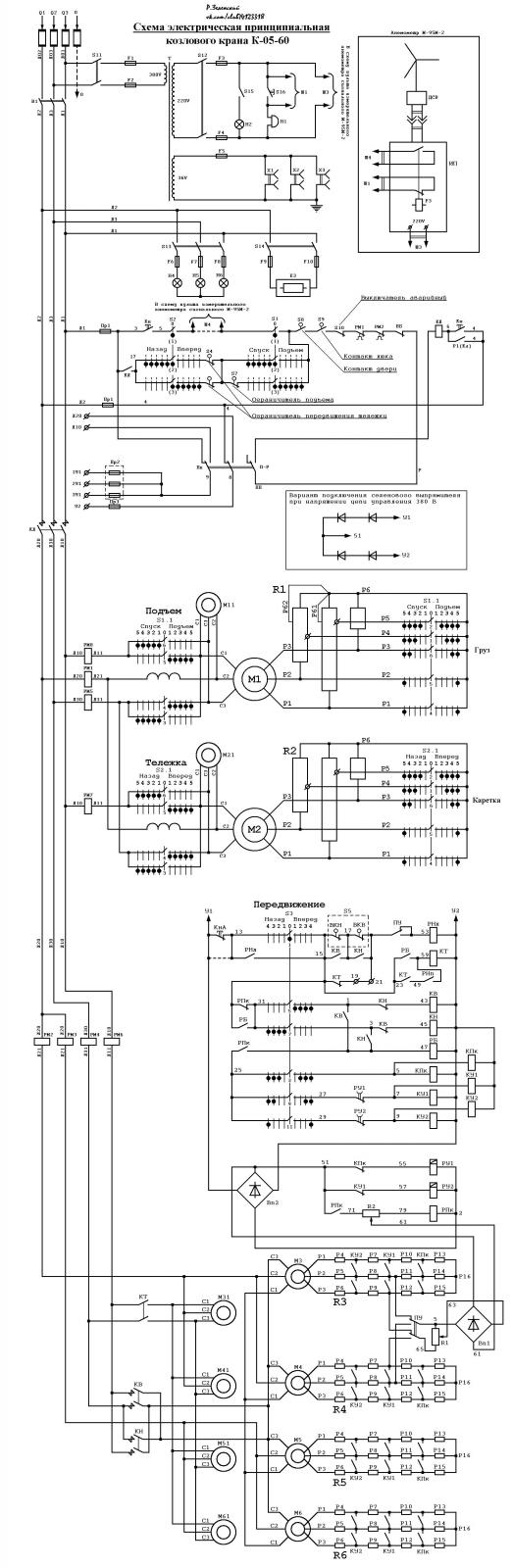

Схема КК-12,5-32 закончена. Выложил в исходном посте (стр.29, пост №577).

Второго листа в исходниках не было.



Каталог менять не буду, все и так ясно...

Схему обновил 24.04.18, надо перезалиться (кто уже скачал).

КК-12,5-32.zip

[Rojan]

У меня есть такие краны: Еврогру 6320. Команса 10лц. КБ 403. КБ 405. КБ 402. КБК 160. КБ 308. приехал КБМ 401П РЖЕВ 91г.в. . РДК 250. РДК 160.1. РДК 160.3. КС 5363Б. КС 5363. МКГ 25БР. ДЭК 251. Кому шо надо +380971269145 вайбер

а сюда выложить слабо?!



PS: ну, да, судя по всему, клиента давит жаба

[elek]

Здравствуйте коллеги! Раздобыл схему СКГ-401.Как мог скопировал кусками. Кому нужно распечатывайте ,склеивайте внахлёст.

10 001_NEW.pdf
