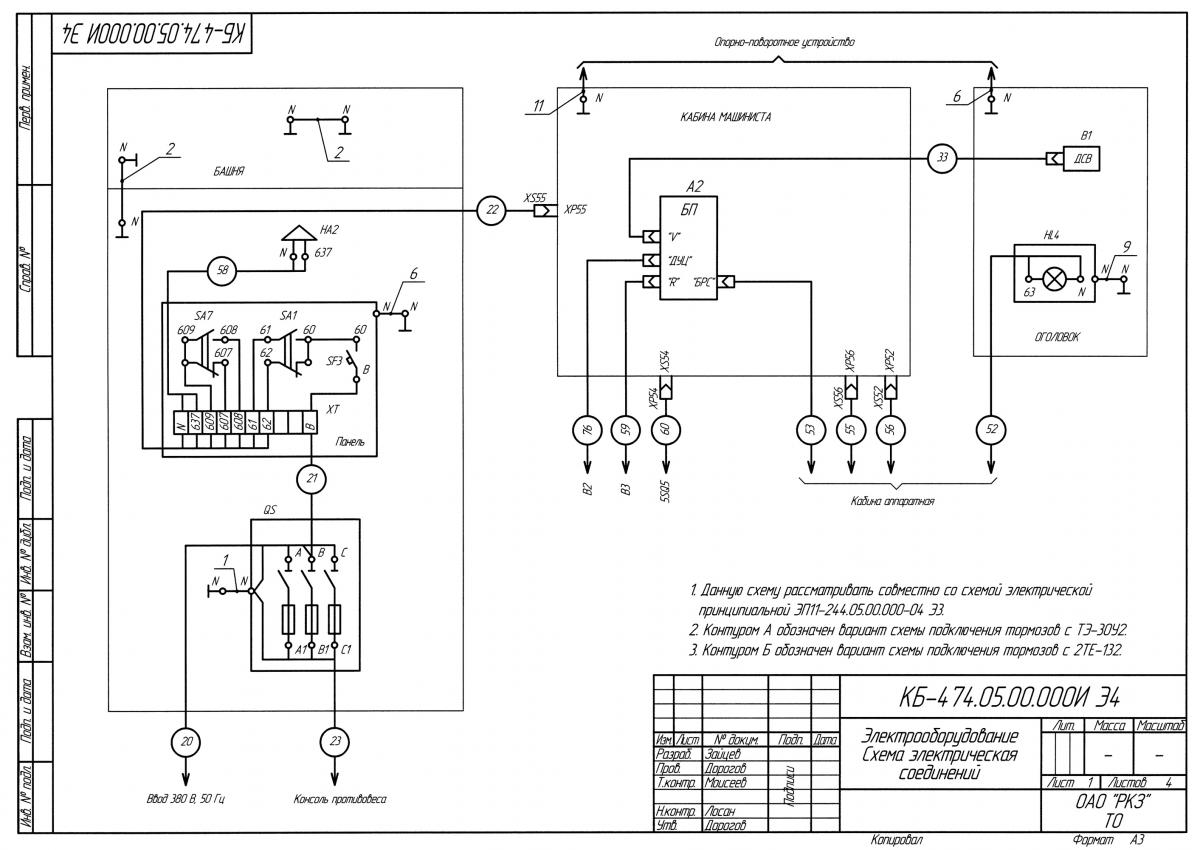

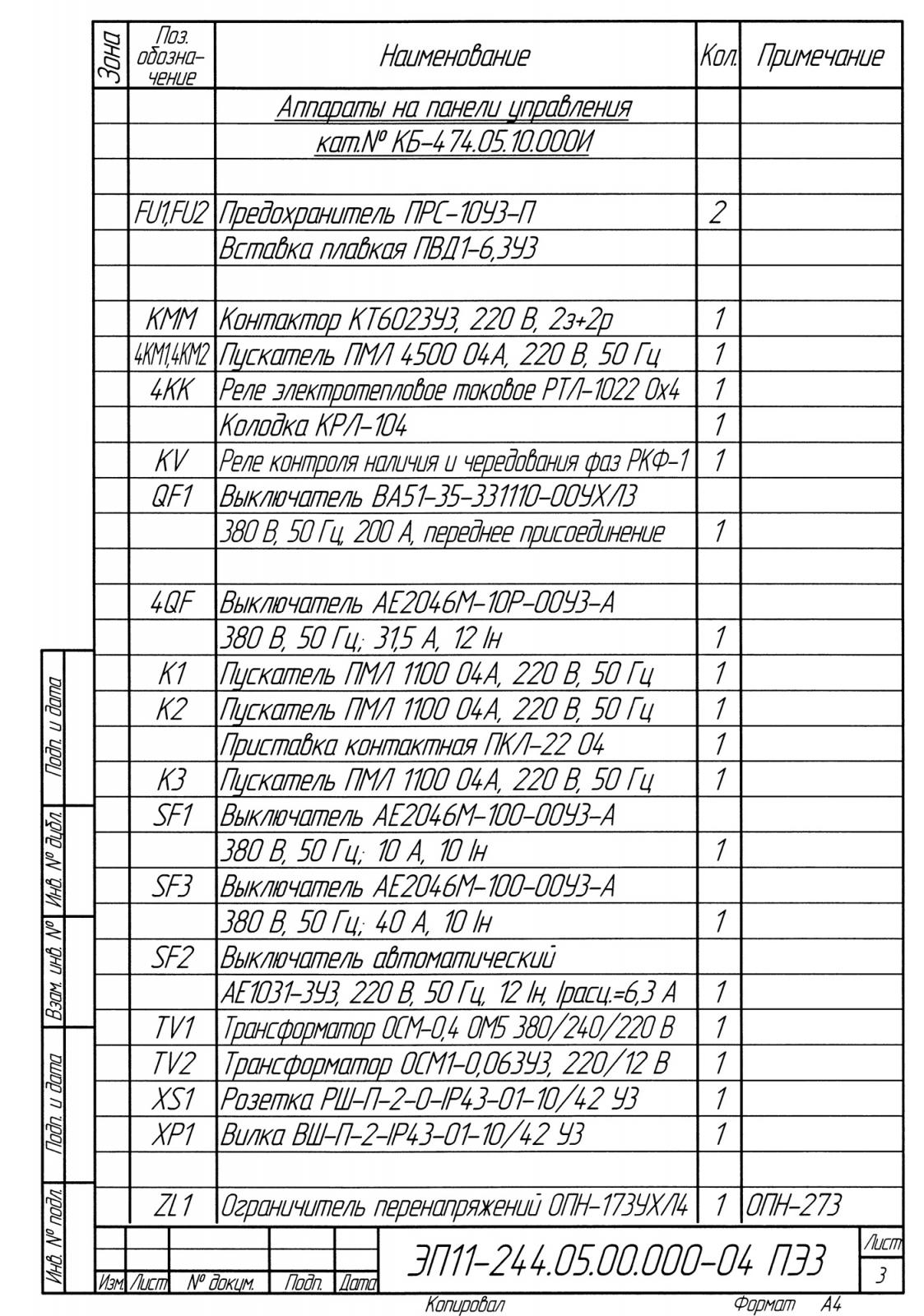

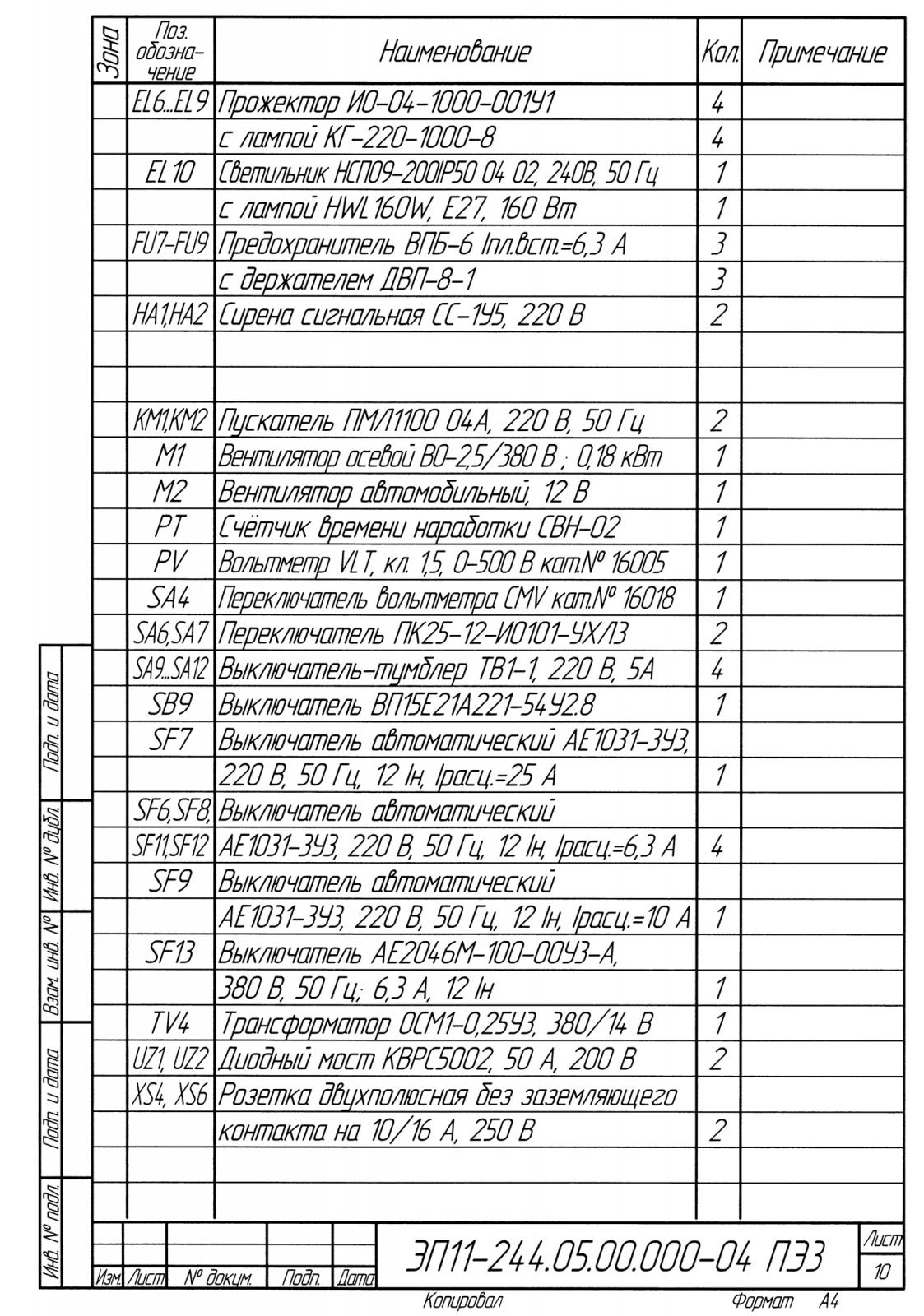

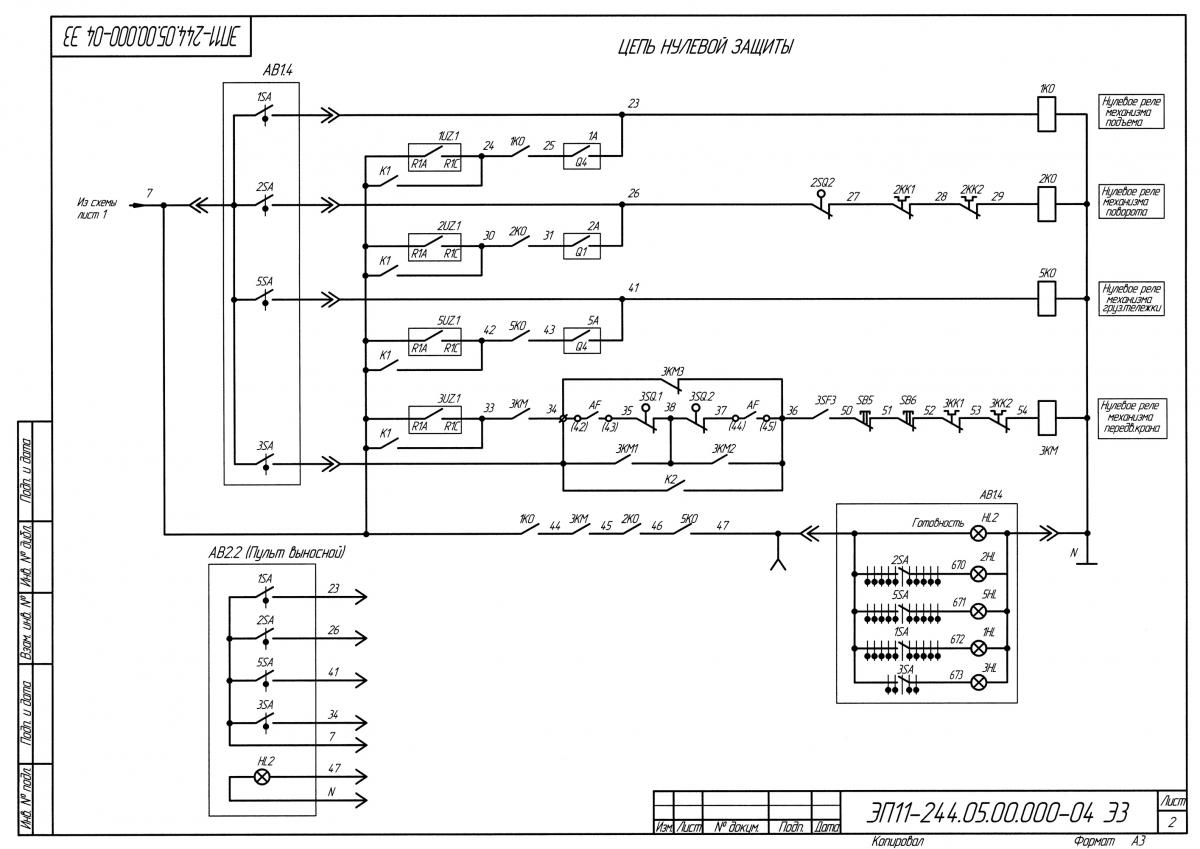

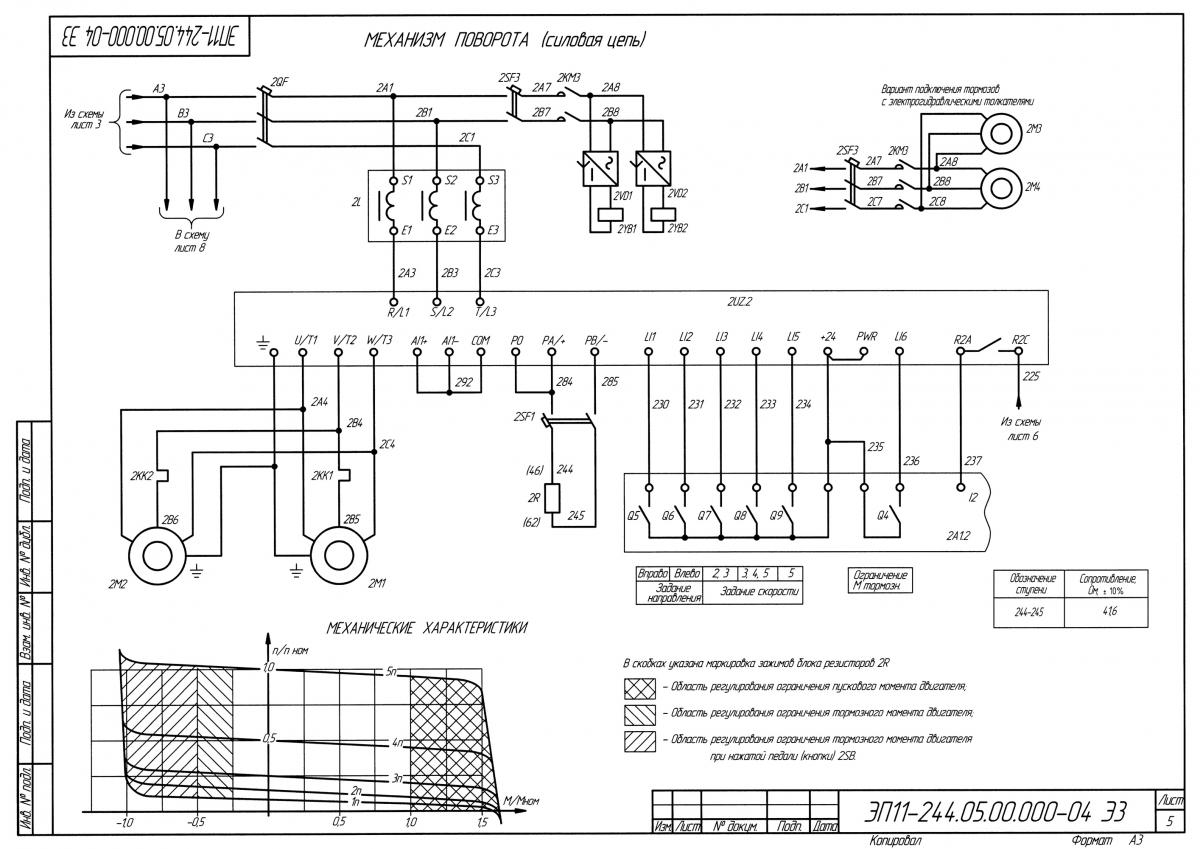

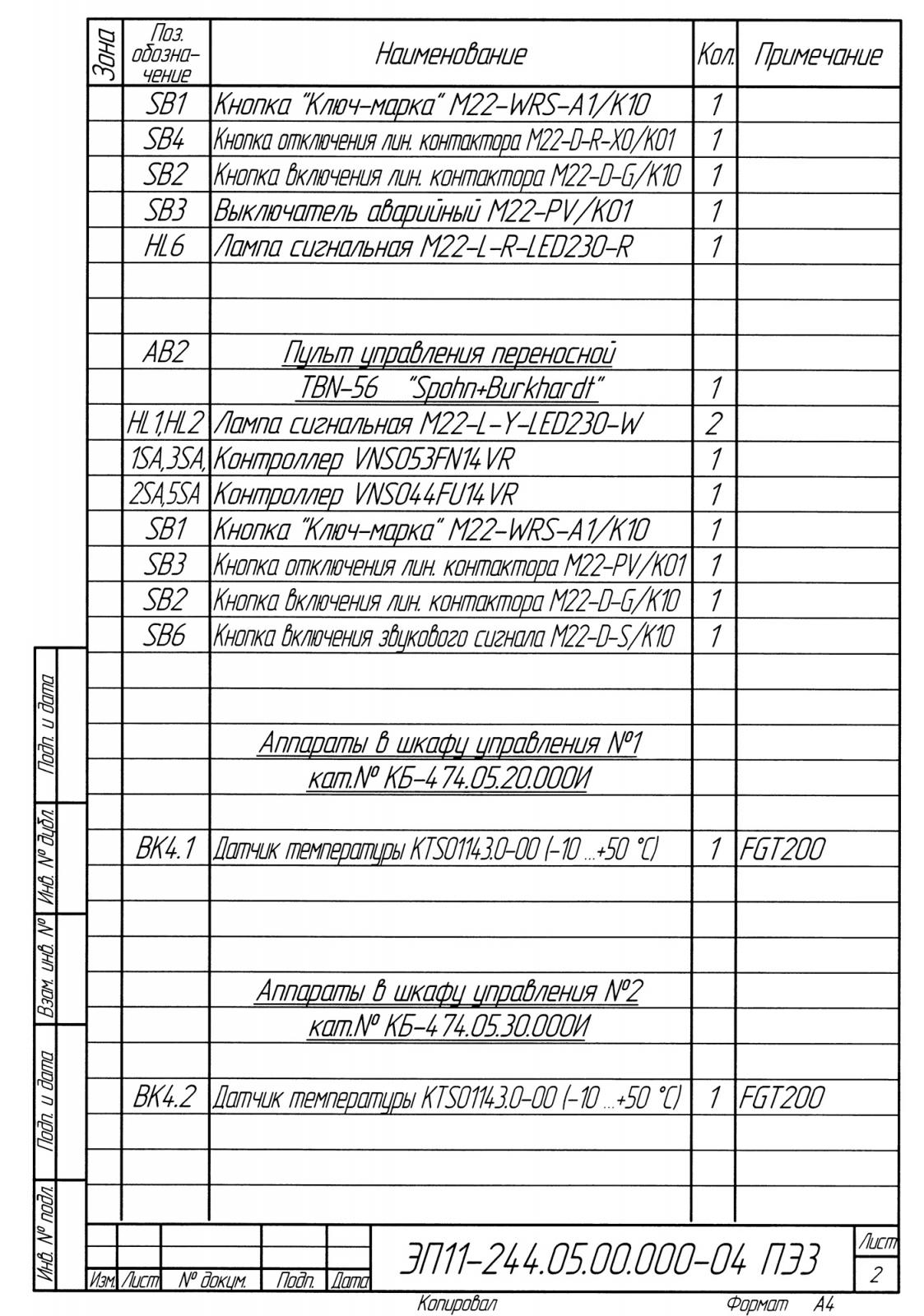

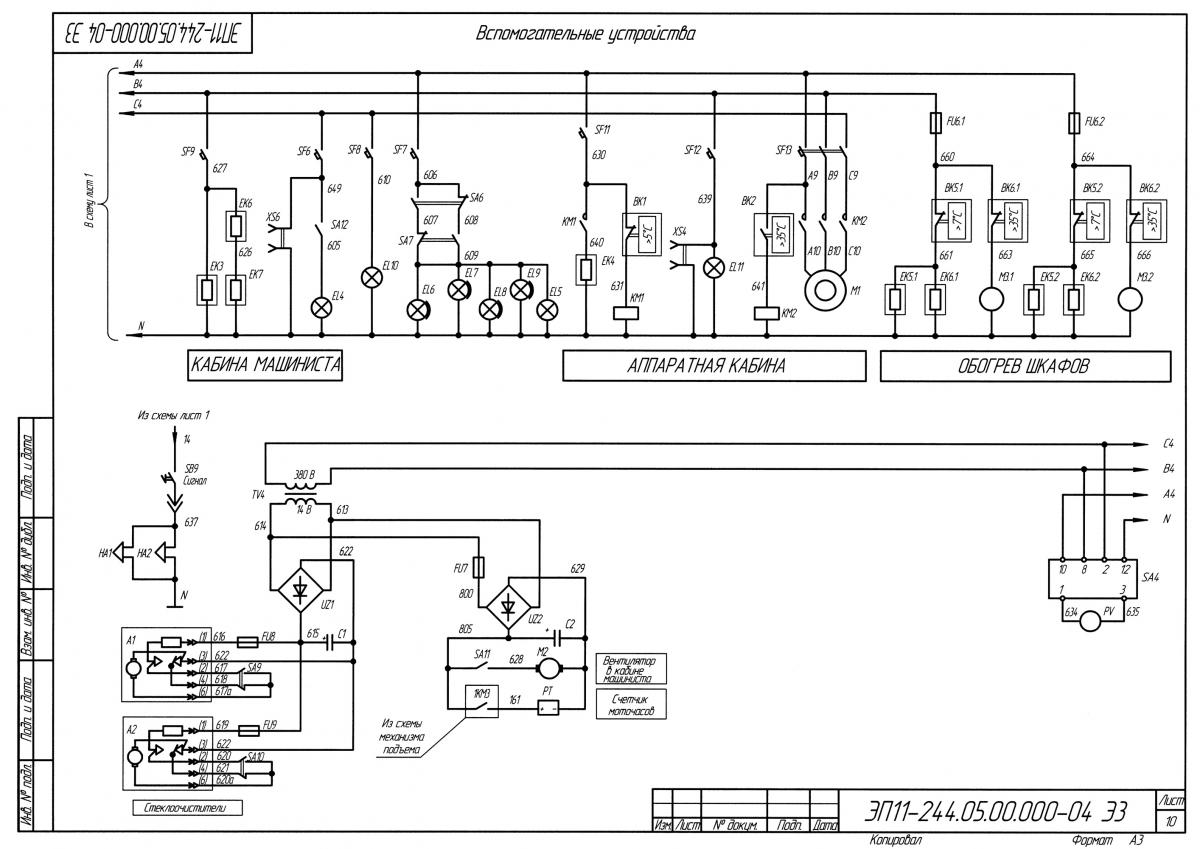

Электрические схемы строительных кранов

[тоха42]

МКГ-25ВР

MKG-25BR.pdf

[Rojan]

Схема КК-12,5-32, неочищенный лист 50% от полного размера, чтобы не засорять форум.

Выложена Анатолием Заврачаевым (https://vk.com/id261482967) на ВКонтакте,

Соединил исходник в одно целое.

Закончил чистовую схему. Второго листа в исходниках не было.

Исправил подключение КСП.

КК-12,5-32.zip

Изменено 23 февраля, 2019 пользователем Rojan

[Rojan]

не нравится - не ешь.

так в том и дело - пользоваться можно только на этом сайте. Скачать и почистить невозможно. А цапаться и я умею...(((

[Rojan]

МКГ-25БР похоже эта такая-же , только пополнее. может уважаемый тов. Rojan альбом сделает.

выдрал из документа, дальше можно будет почистить и оформить

[Rojan]

как получилось. Не все сразу ловкие и умелые, как вы например. И не надо тыкать этим в глаза, какой умелый вы, и какие неумелые другие

не обижайтесь на старую, больную обезьяну! Все, что вы выложили, добавил в каталог! Огромное спасибо за ваш труд от всех нас!

[механик 76]

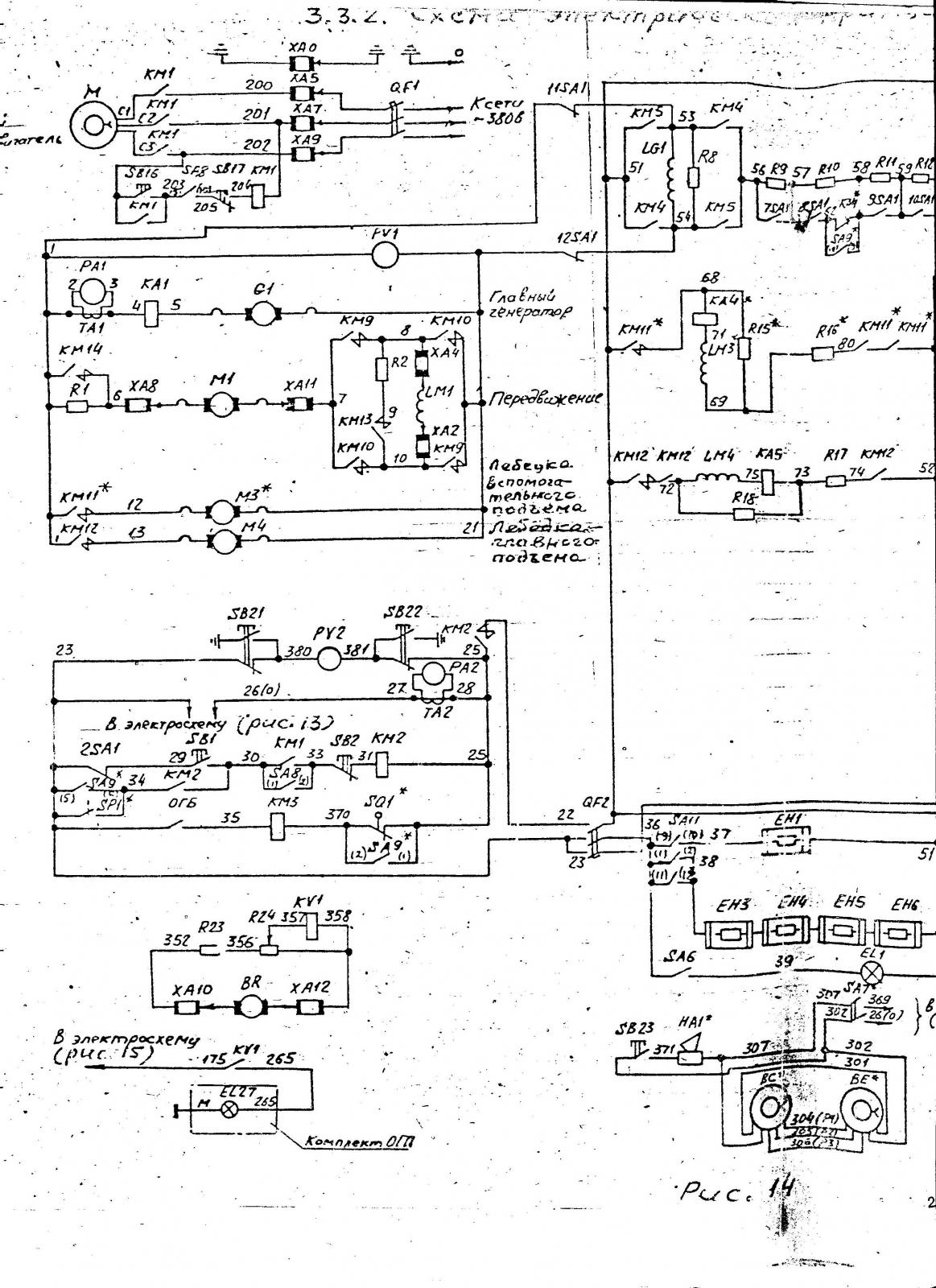

схемы Бр-ки

[механик 76]

еще до кучи

[FuckingCrane]

не обижайтесь на старую, больную обезьяну! Все, что вы выложили, добавил в каталог! Огромное спасибо за ваш труд от всех нас!

И вы меня извините, был тяжелый день, кидался на людей аки зверь лютый...

На днях постараюсь выложить схемки от СКГ-505 и СКГ-631, они в принципе одинаковые) Еще есть кажется от автовышки ПМС-328, надо покопаться в папке на работе.

[FuckingCrane]

еще до кучи

Хах, только сегодня крановщик спрашивал что за фигня, на вспомогательном подъеме только три скорости на майну, при пяти положениях рычага)))

[Dgey]

В МКГ25 / МКГ25БР хотелось бы увидеть монтажные схемы от они очень бы пригодились, и на этих кранах внимательно меняем ККТ61А (командоконтроллеры) лучше при их заказе в продавца согласовать схему замыканий так как они НЕ типовые а подпиленные под каждый механизм, чтоб потом самим не пилить кулачки.

[Rojan]

В МКГ25 / МКГ25БР хотелось бы увидеть монтажные схемы от они очень бы пригодились, и на этих кранах внимательно меняем ККТ61А (командоконтроллеры) лучше при их заказе в продавца согласовать схему замыканий так как они НЕ типовые а подпиленные под каждый механизм, чтоб потом самим не пилить кулачки.

да, в исходниках есть, будем добавлять

[Rojan]

Хах, только сегодня крановщик спрашивал что за фигня, на вспомогательном подъеме только три скорости на майну, при пяти положениях рычага)))

у меня спрашивали про 572Б, почему 2 скорости майна вместо 4-х...)))

[Виктор72]

Вообщем продолжительное время работал наладчиком приборов безопасности, электроналадчиком, гидравликом, слесарем по гпм , за время работы накопилось много разных схем и информации по разным кранам, хочу поделится со товарищами.

Как это сделать?

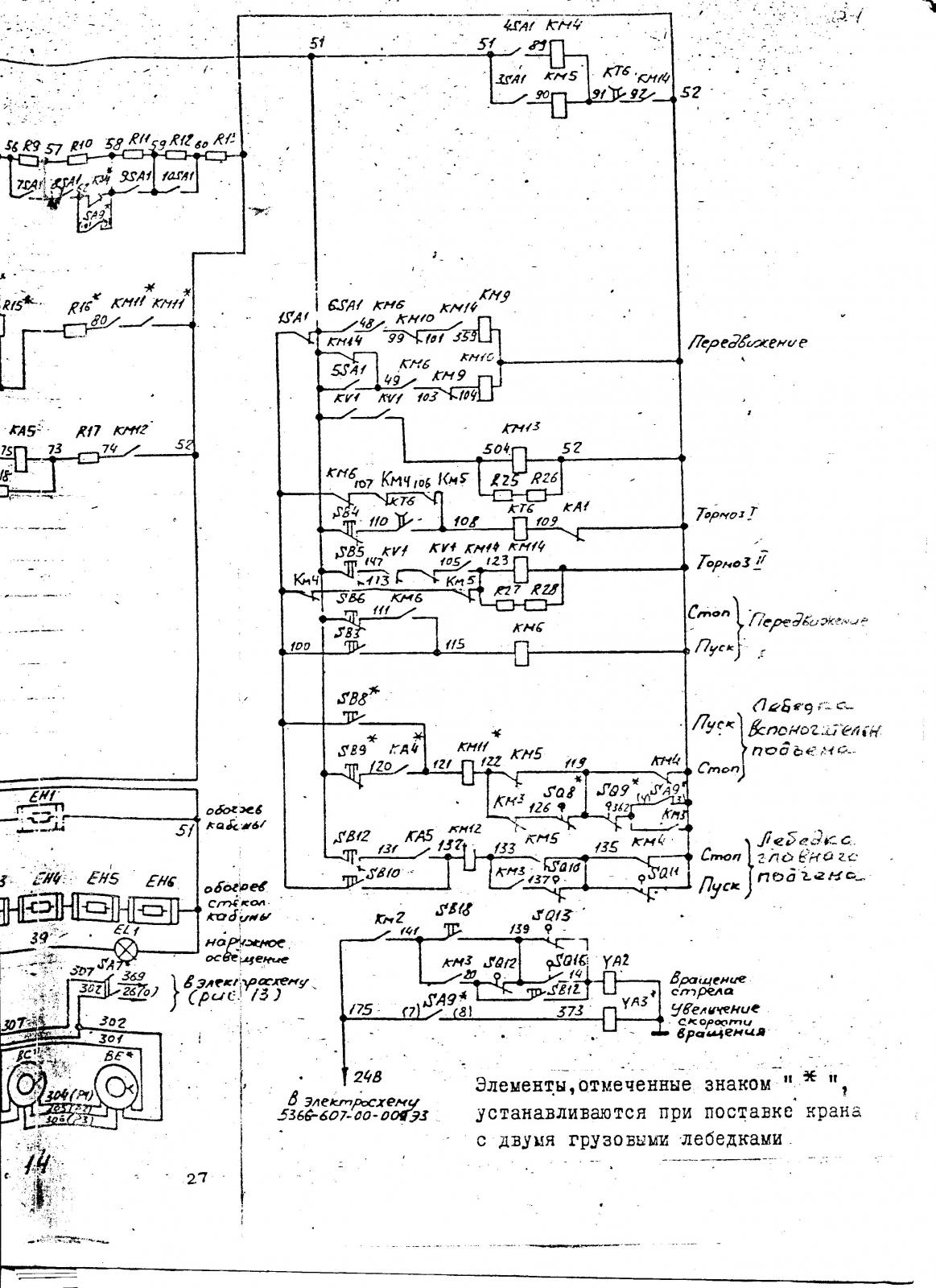

ks-5363

ДЭК-250

КС-4361

КС - 3562-71-74-77

КС - 4561А

МКГ 25

РДК - 250 - 2

КС-45721 ЧЕЛЯБИНЕЦ





ОГМ-240

ОНК140

онк160Б





Генератор-ГСФ-100

генератор ДК-309



И там куча всего ещё по разным Ивановцам, Галичанам, Вышкам и тд , но они не отсканированные.

[Rojan]

Вообщем...работал...накопилось...И там куча всего...

м-о-л-о-д-е-ц ) ) )

[b0b3r]

Вообщем продолжительное время работал наладчиком приборов безопасности, электроналадчиком, гидравликом, слесарем по гпм , за время работы накопилось много разных схем и информации по разным кранам, хочу поделится со товарищами.

Как это сделать?

ks-5363

ДЭК-250

КС-4361

КС - 3562-71-74-77

КС - 4561А

МКГ 25

РДК - 250 - 2

КС-45721 ЧЕЛЯБИНЕЦ





ОГМ-240

ОНК140

онк160Б





Генератор-ГСФ-100

генератор ДК-309



И там куча всего ещё по разным Ивановцам, Галичанам, Вышкам и тд , но они не отсканированные.

Виктор какой у вас город?

[Rojan]

Схема МКГ-40, прислал Константин Дегтярев (https://vk.com/kostya_kip), добавил в каталог

MKG-40.pdf

[Виктор72]

Виктор какой у вас город?

Тюмень.

[Dgey]

Доброго дня. Клиент хочет восстановить эл. оборудование кранов КС4562 и КС4561АМ , замена всей электропроводки, актуально или нет решать заказчику но объем хороший. Есть ли у кого монтажные схемы на эти краны.

[Rojan]

Доброго дня. Клиент хочет восстановить эл. оборудование кранов КС4562 и КС4561АМ , замена всей электропроводки, актуально или нет решать заказчику но объем хороший. Есть ли у кого монтажные схемы на эти краны.

На первый нет, только схема. На второй есть, но на КС4561А, смотрите оглавление.

[Dgey]

в архиве МКГ25.01 . схема, монтажные шкафы, кабельная разводка с длинами проводов.

[Dgey]

МКГ25.01 . схема, монтажные шкафы, кабельная разводка с длинами проводов. Архив почему то не берет, только по одной.

[tyriniv]

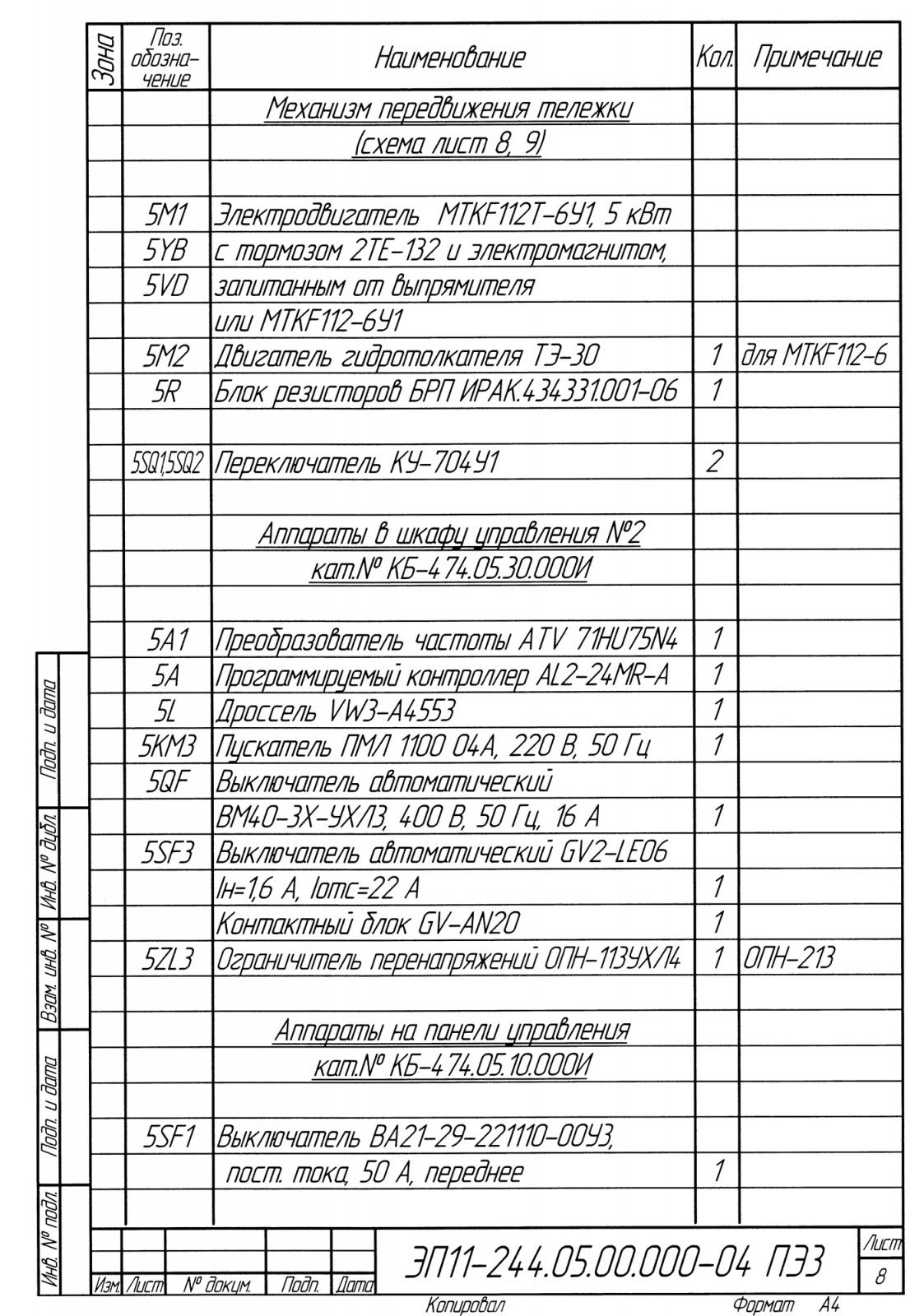

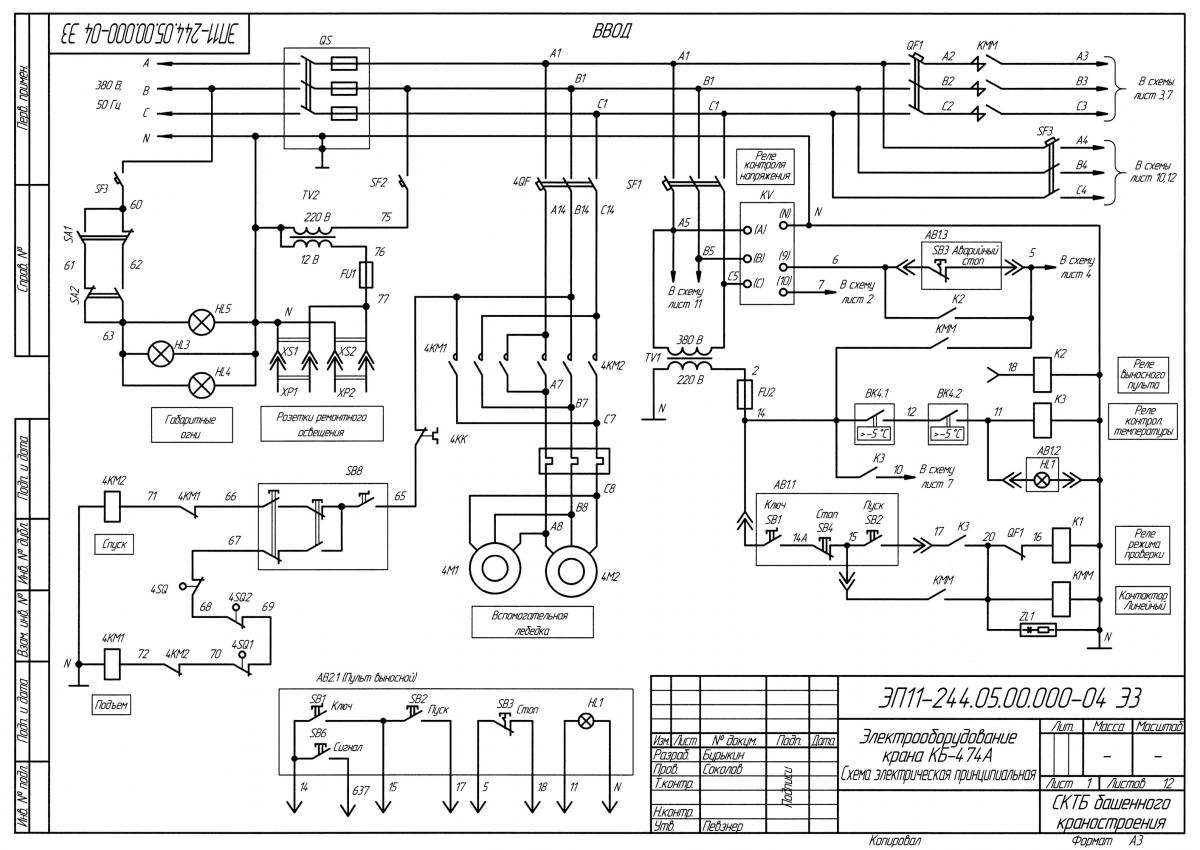

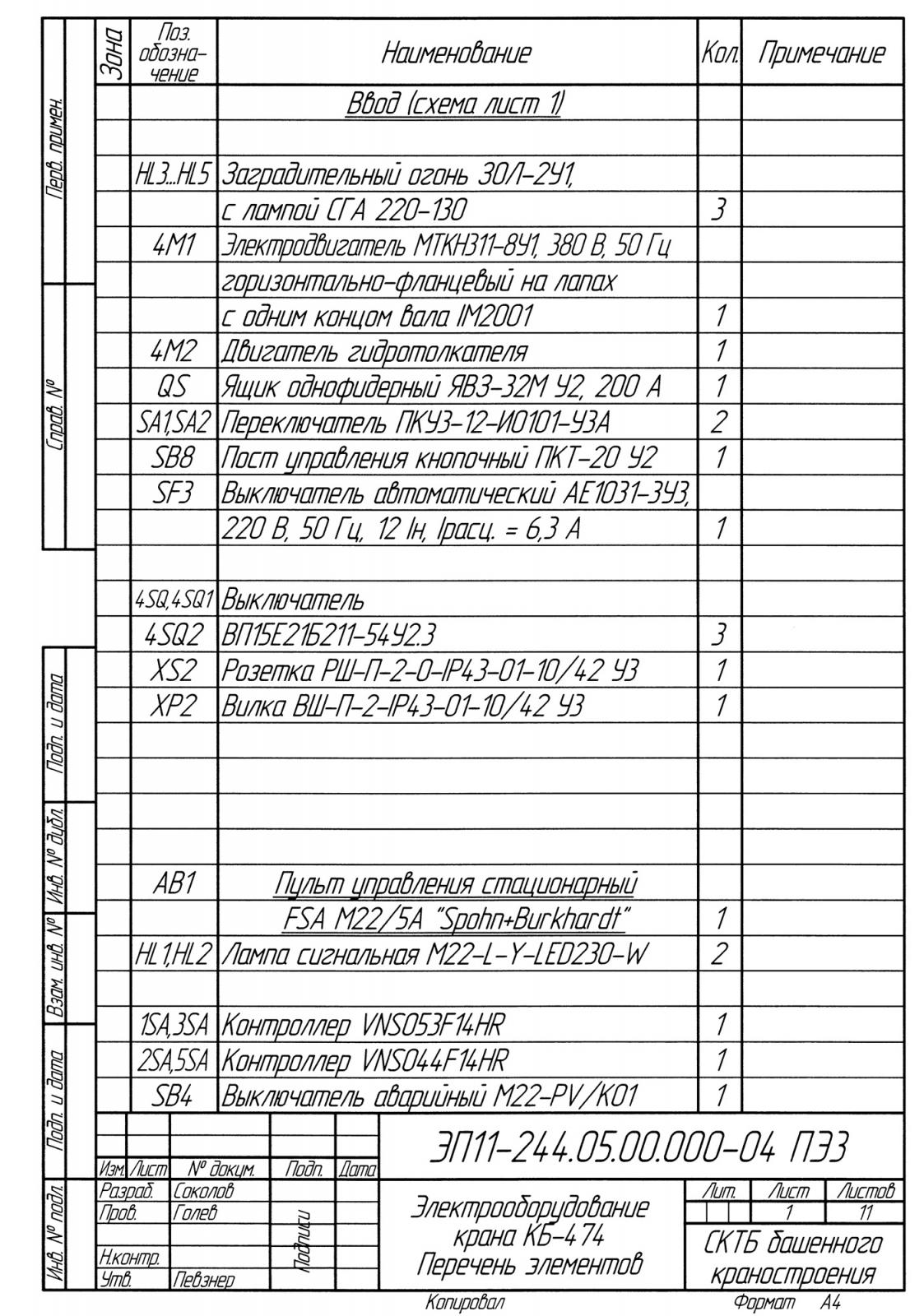

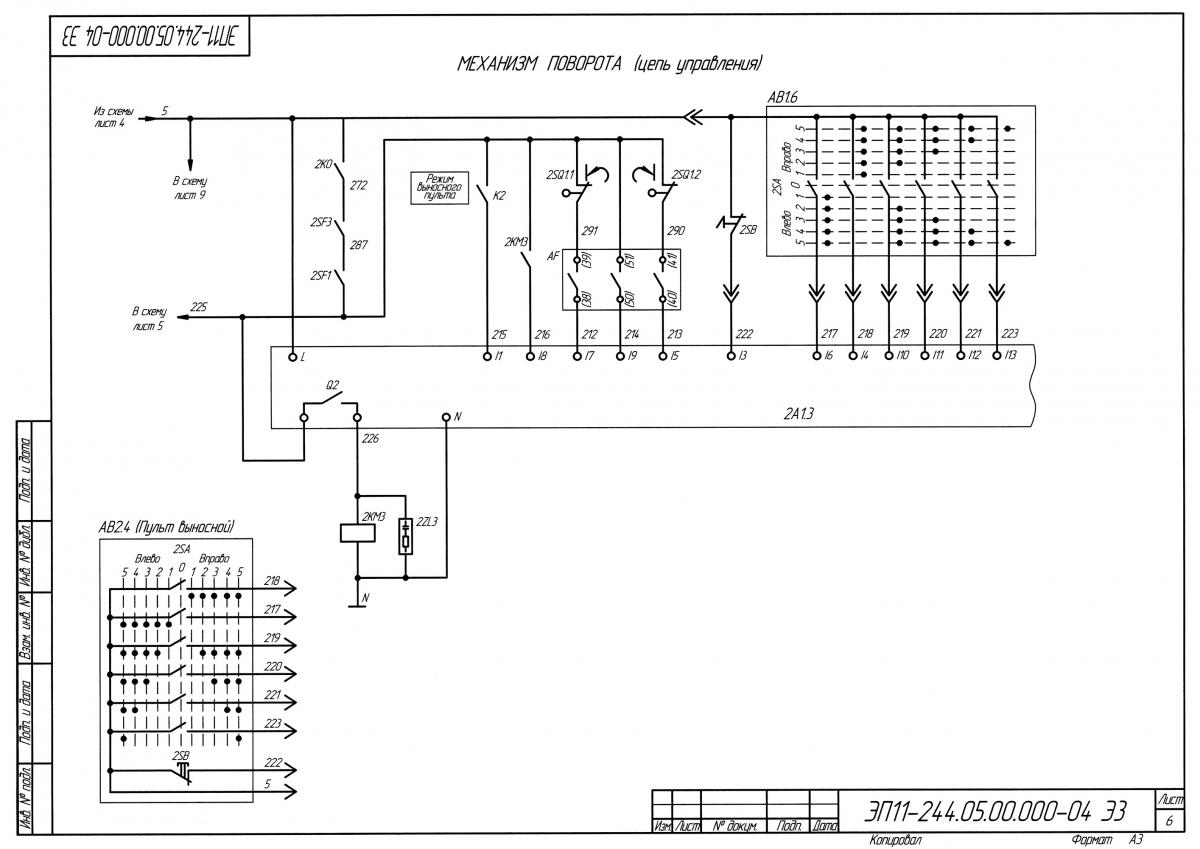

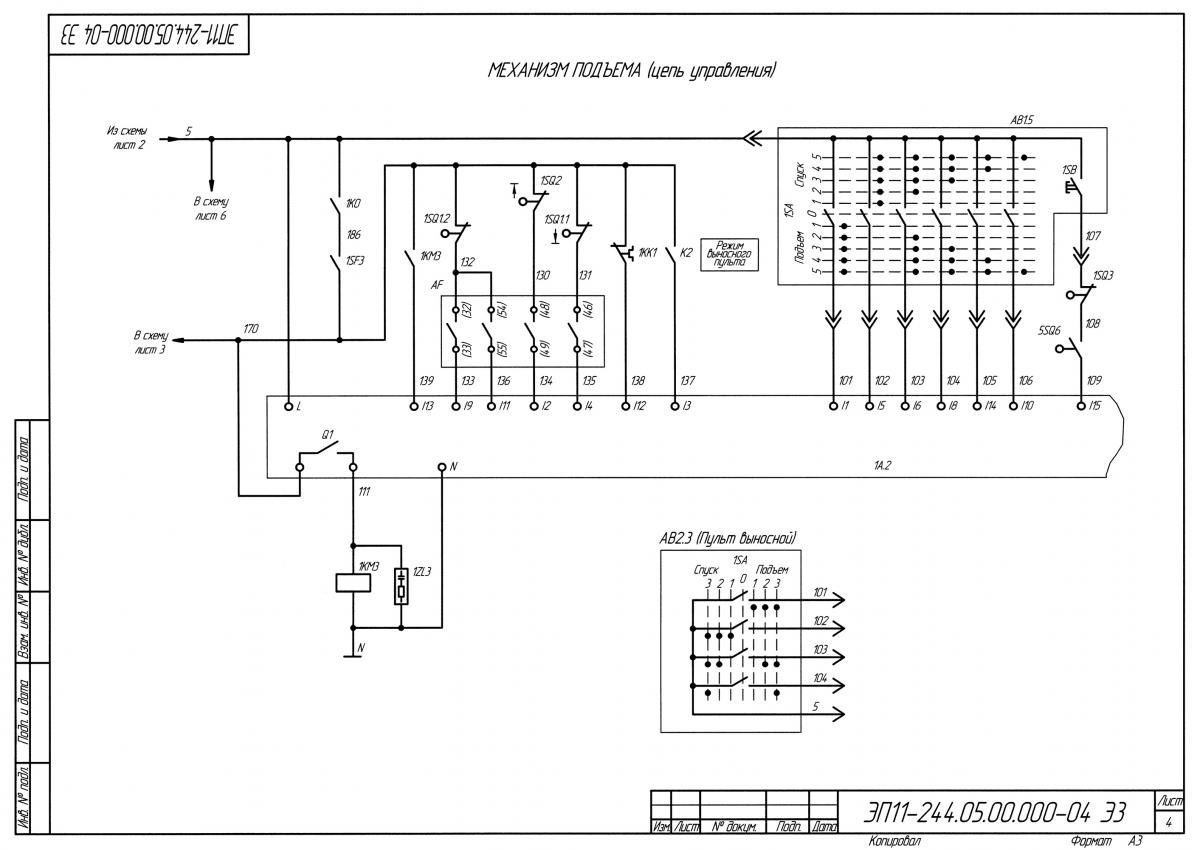

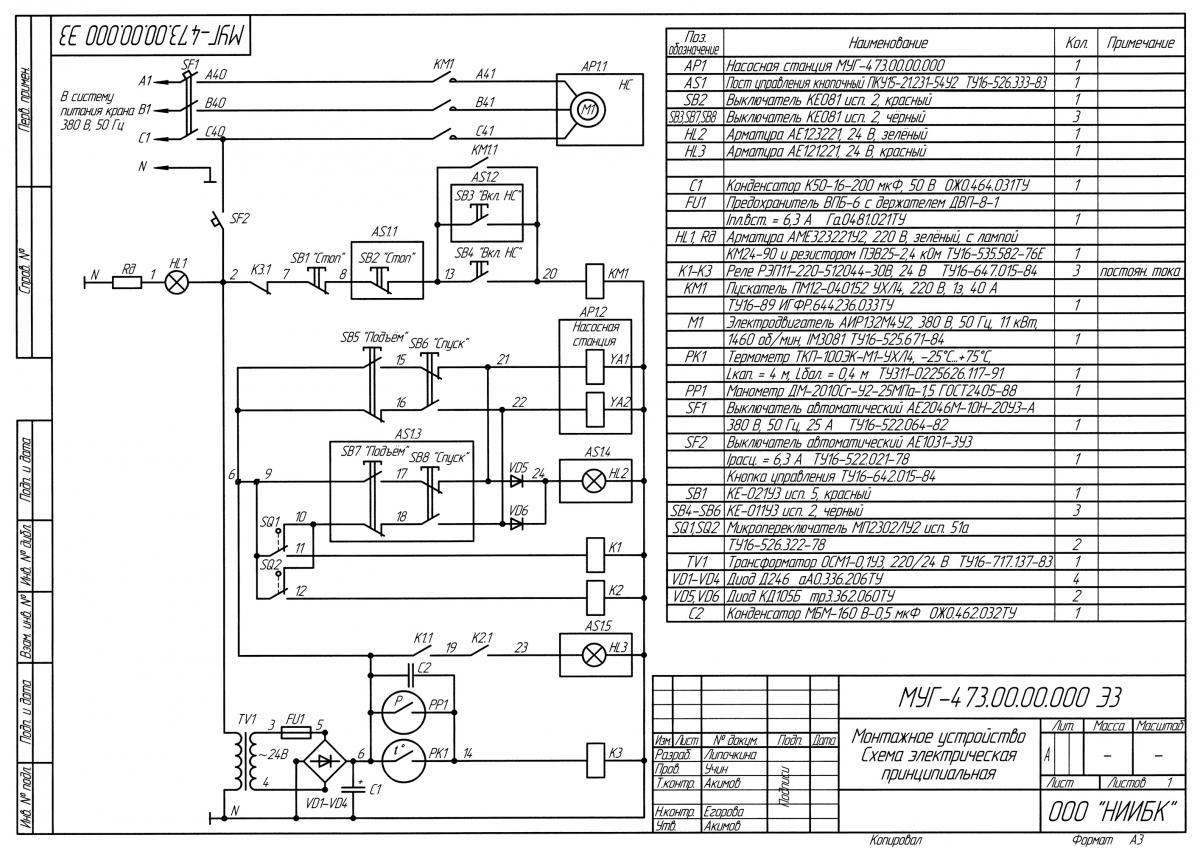

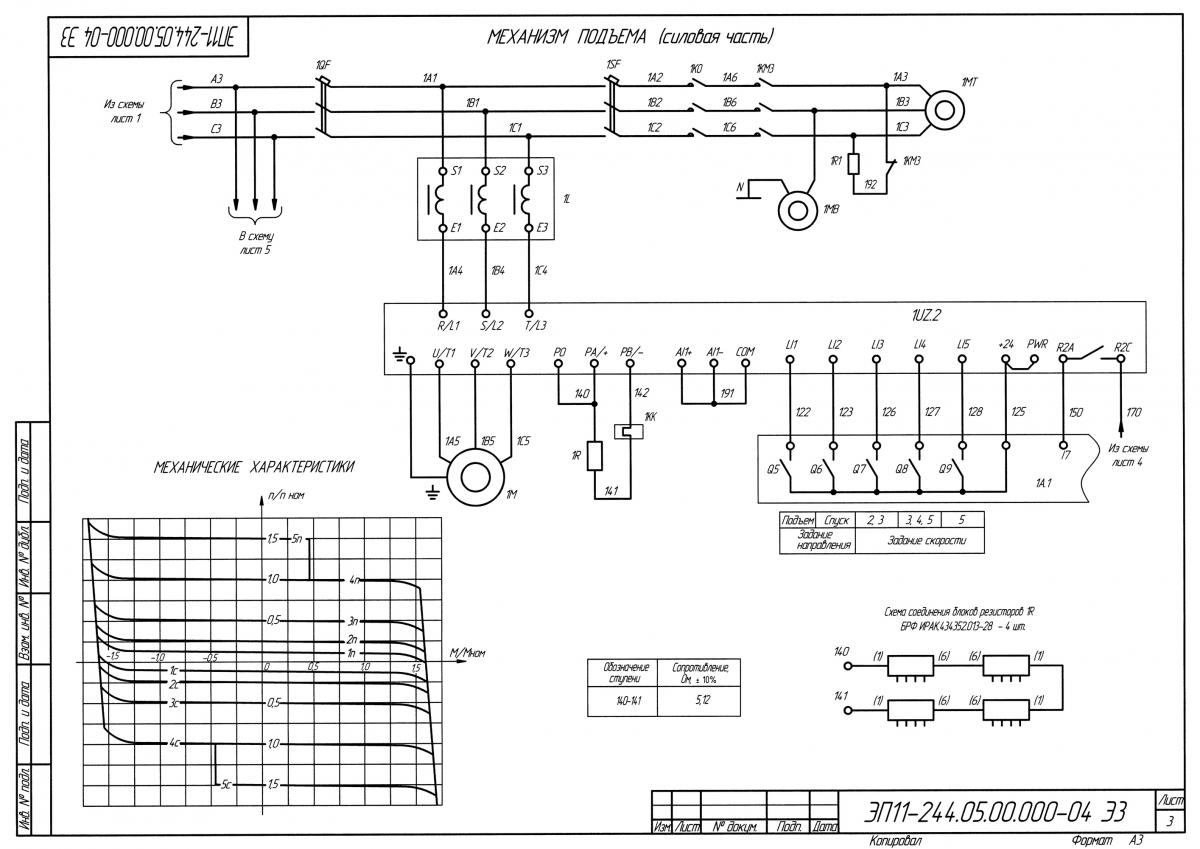

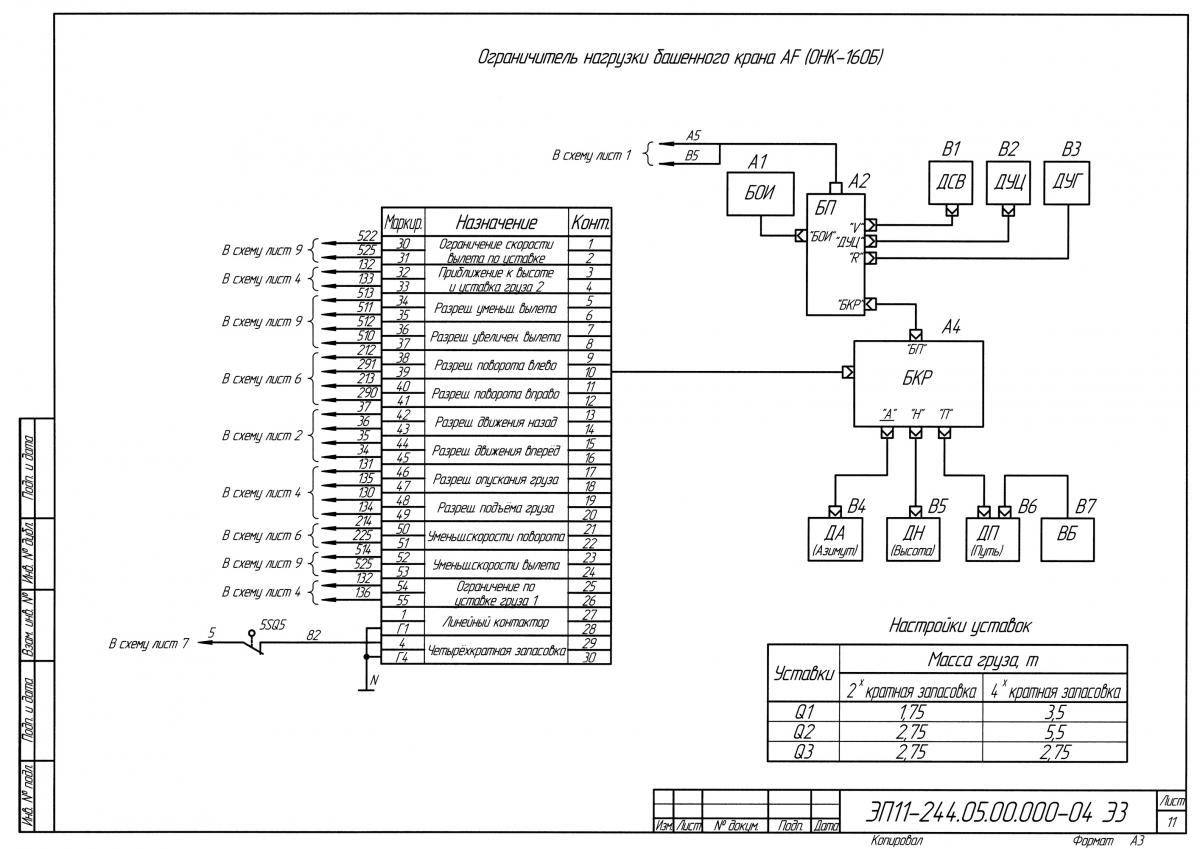

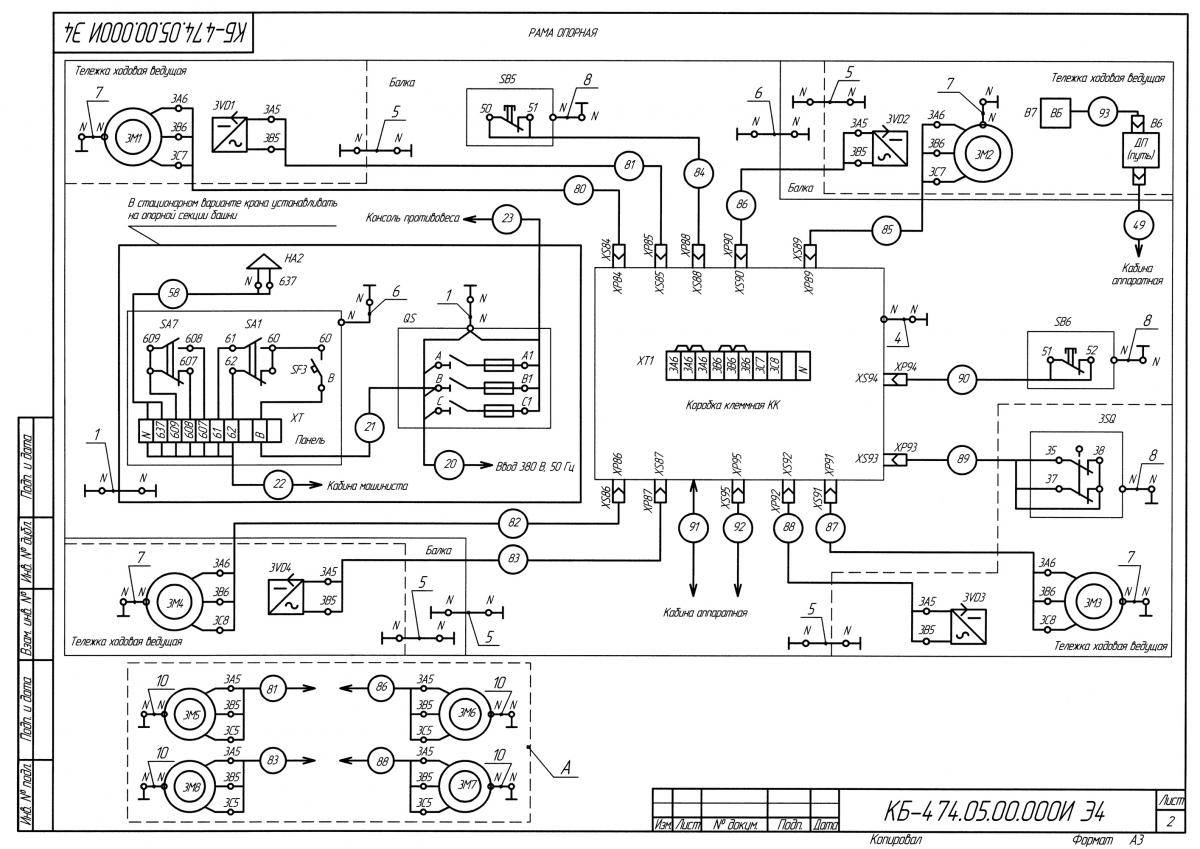

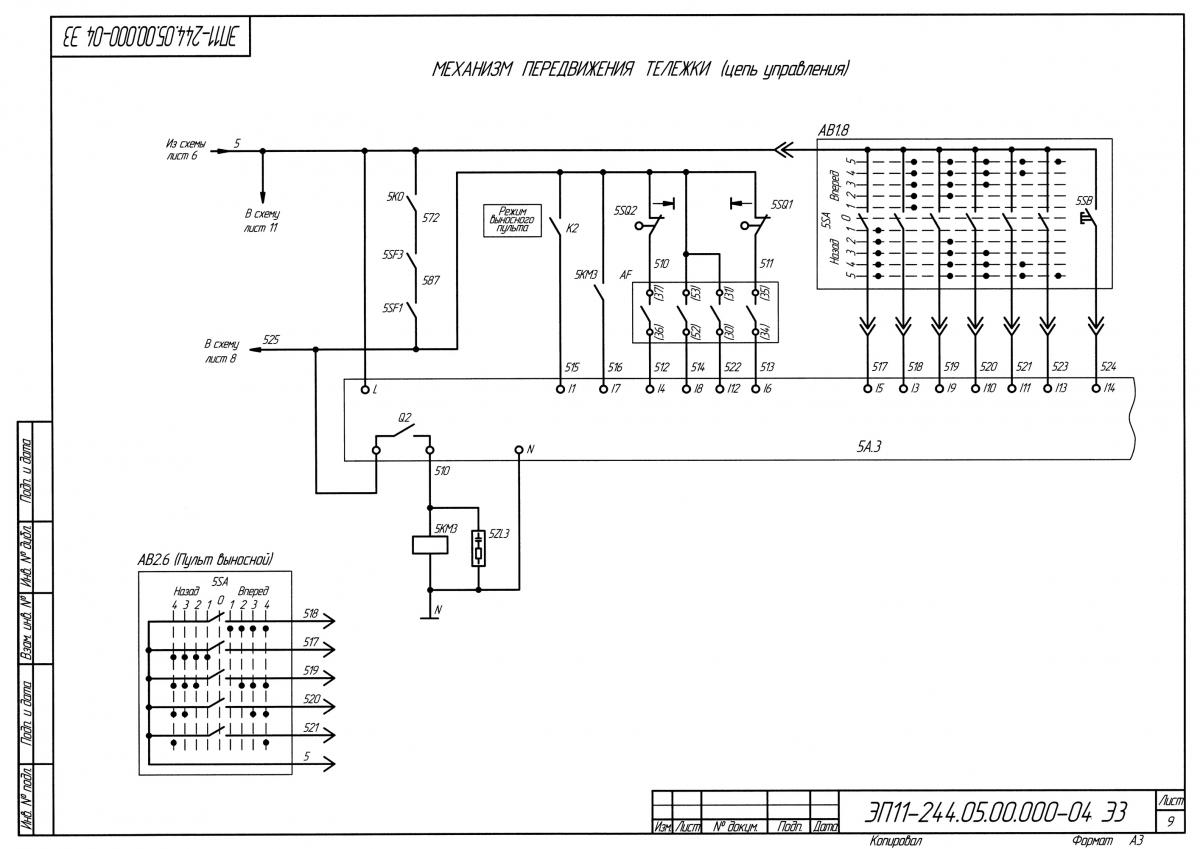

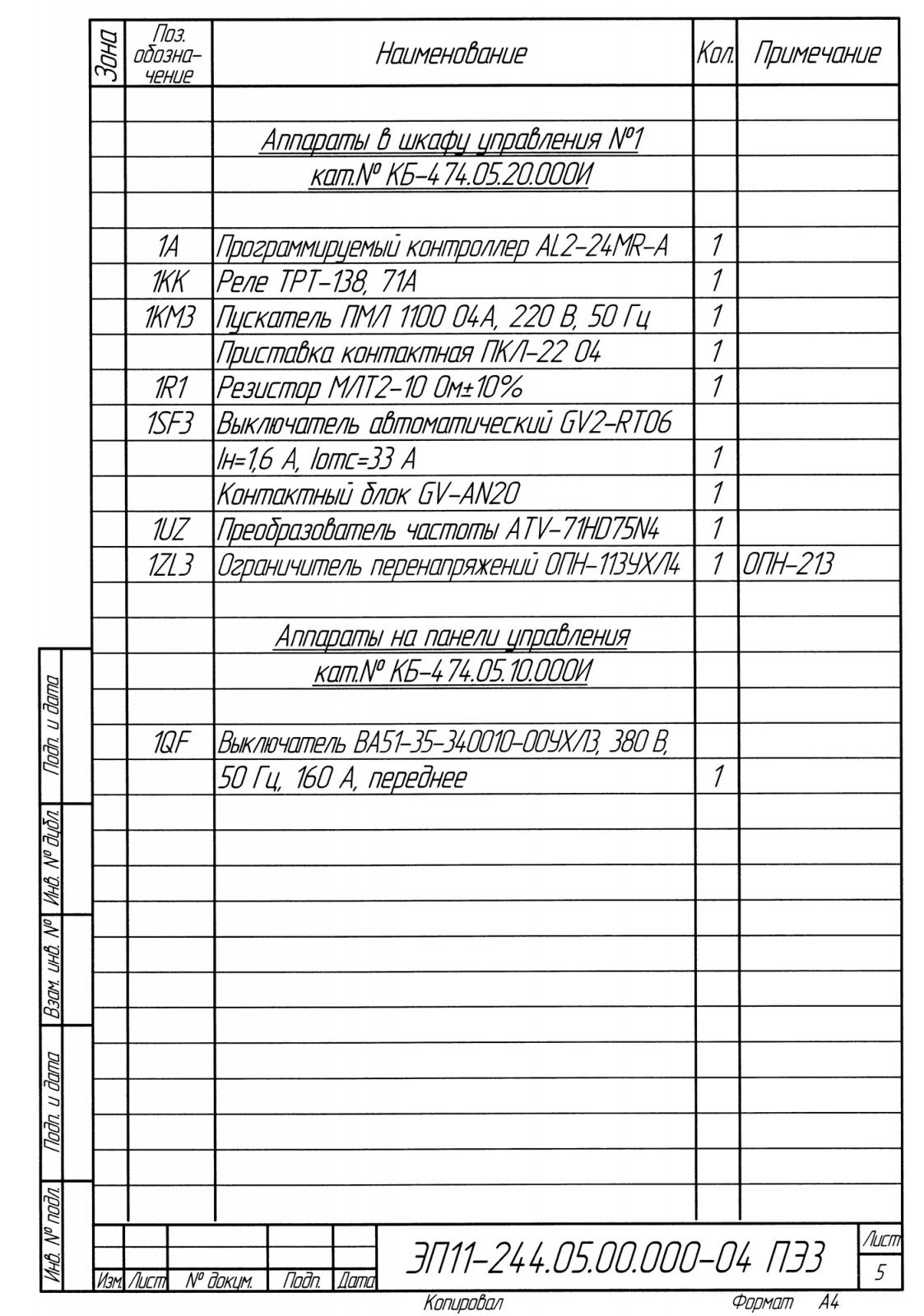

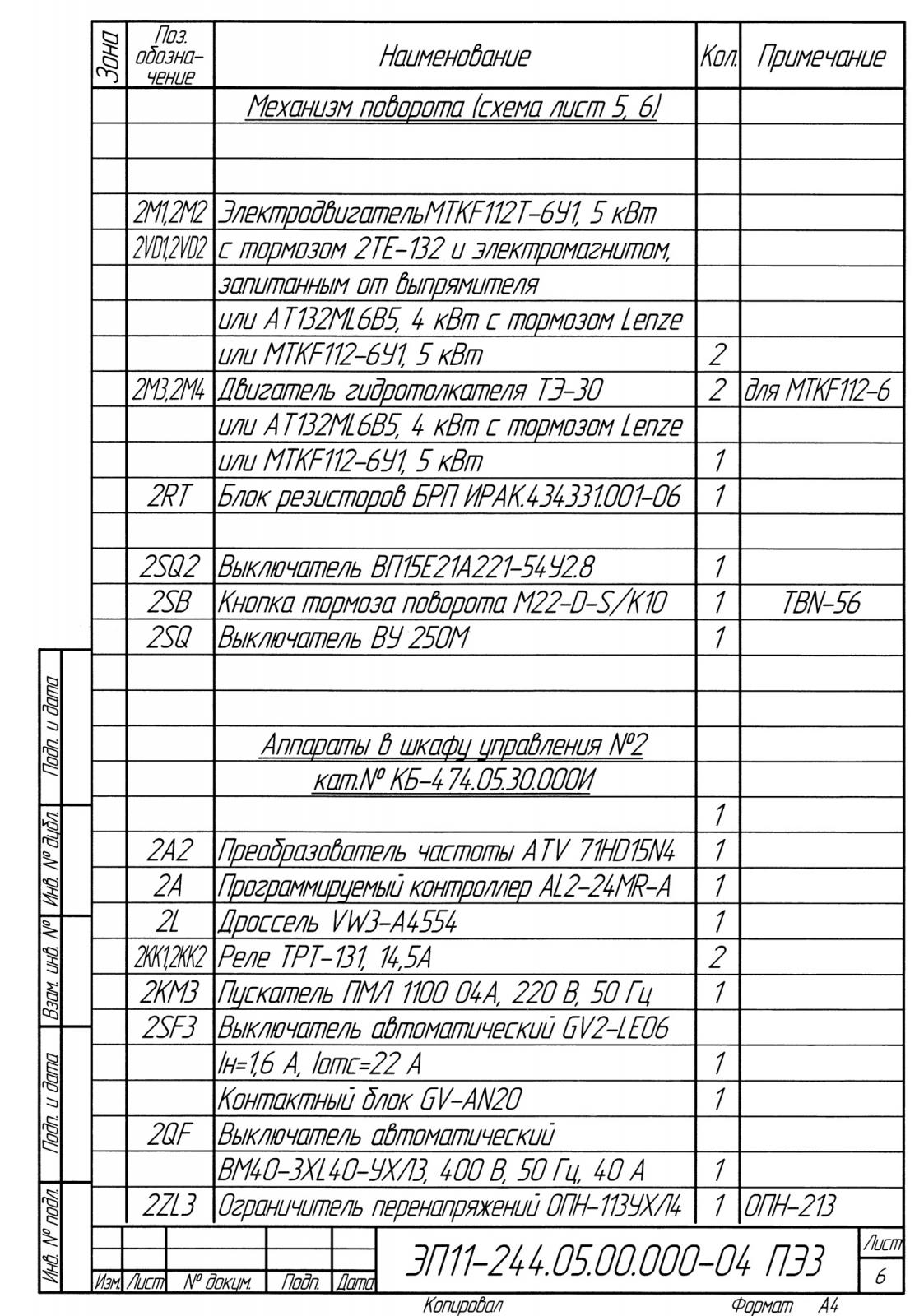

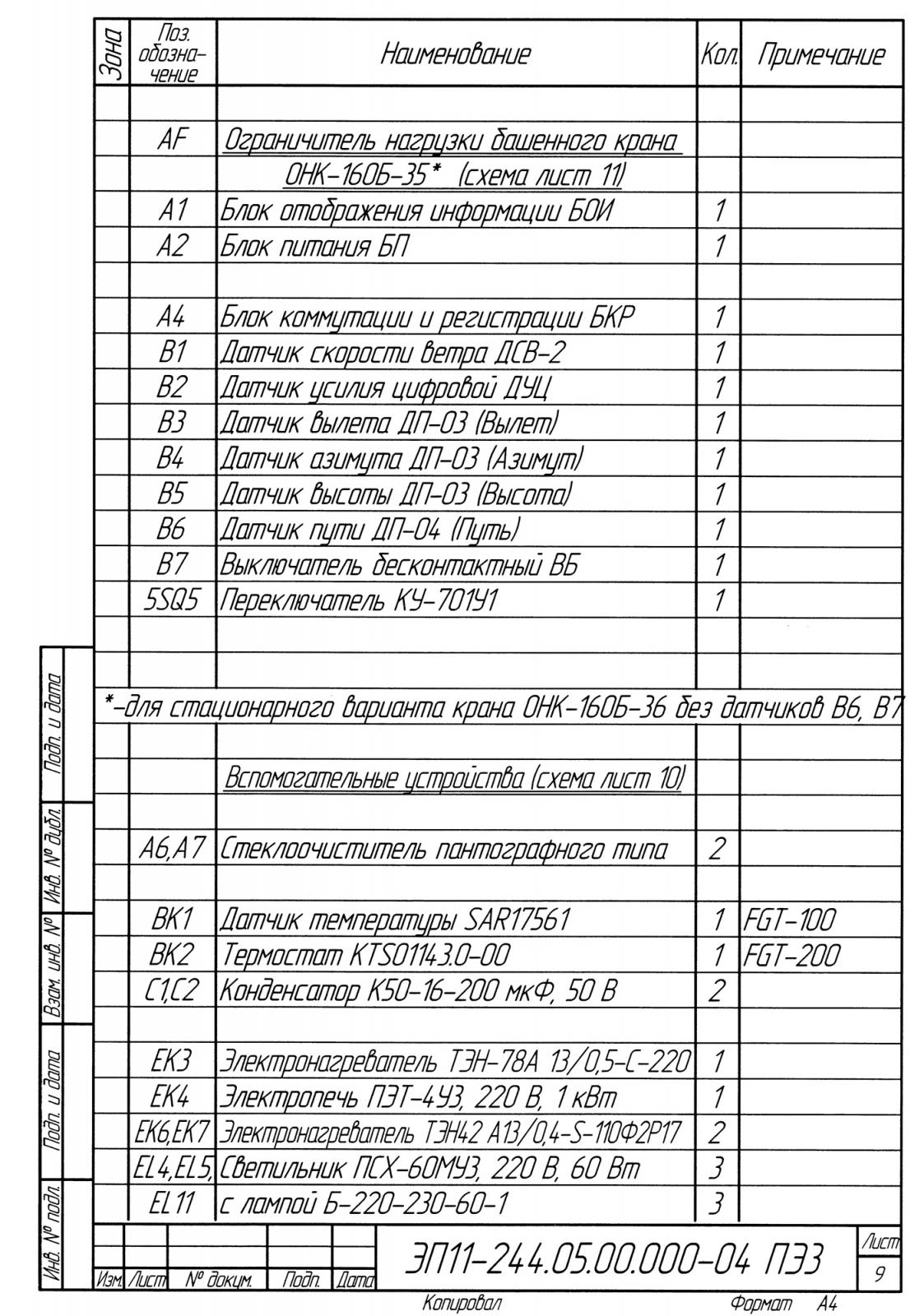

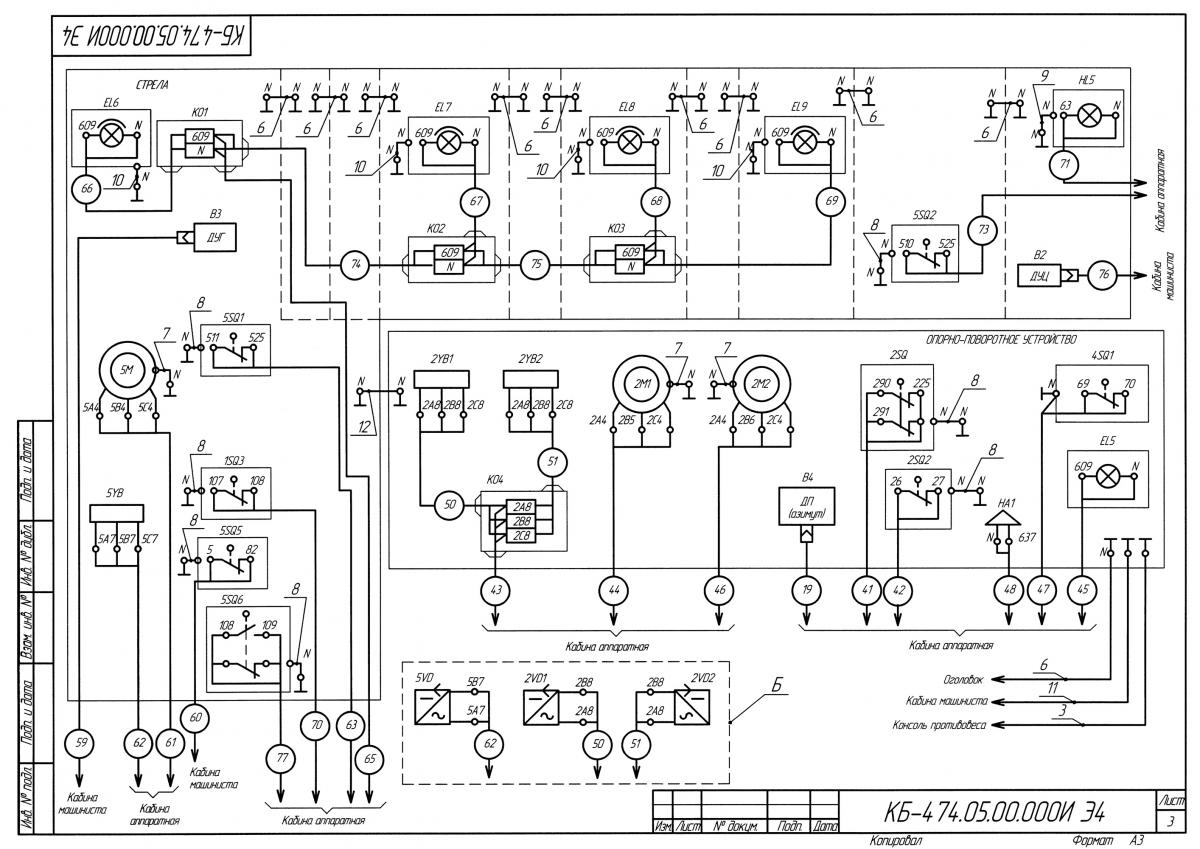

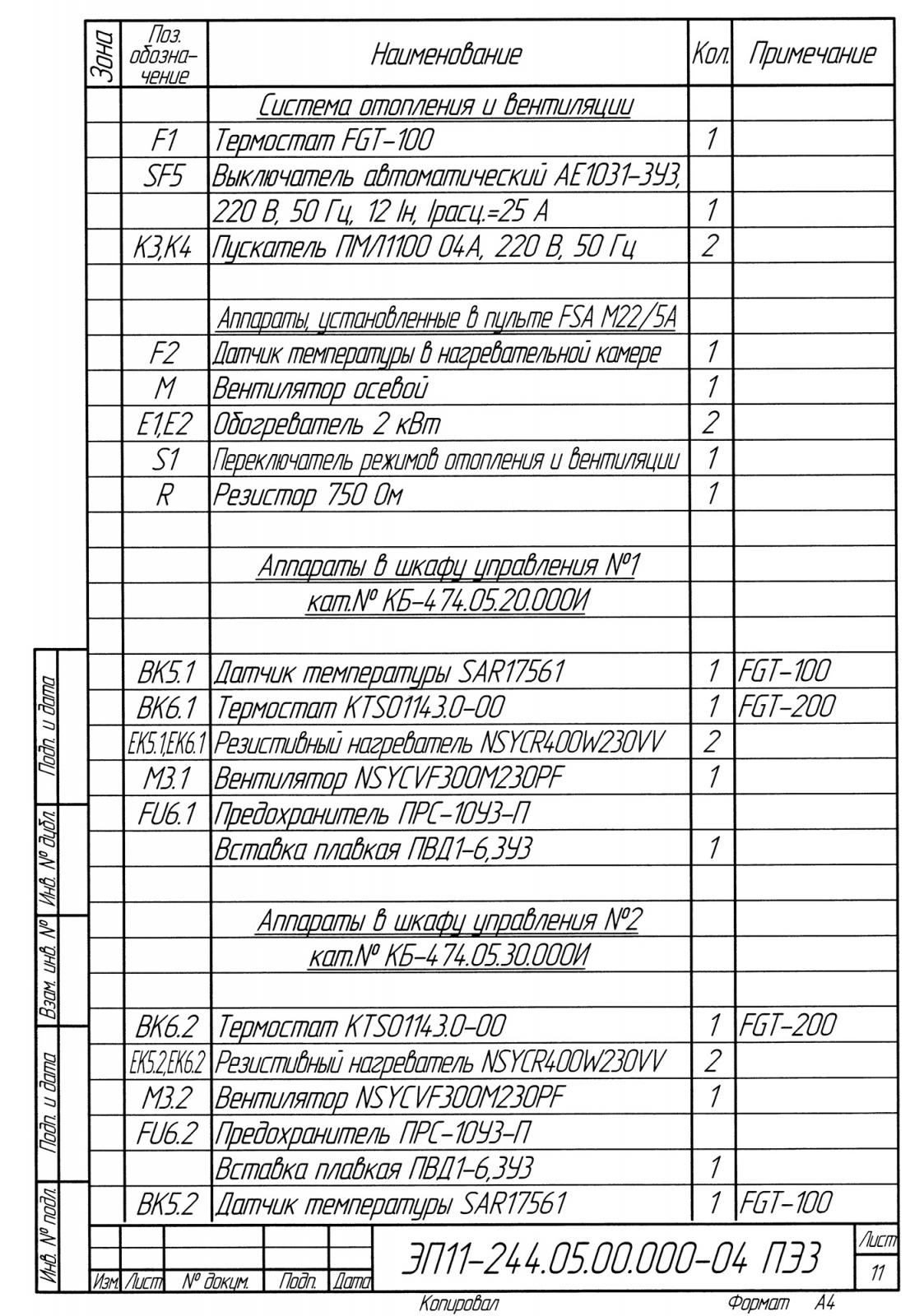

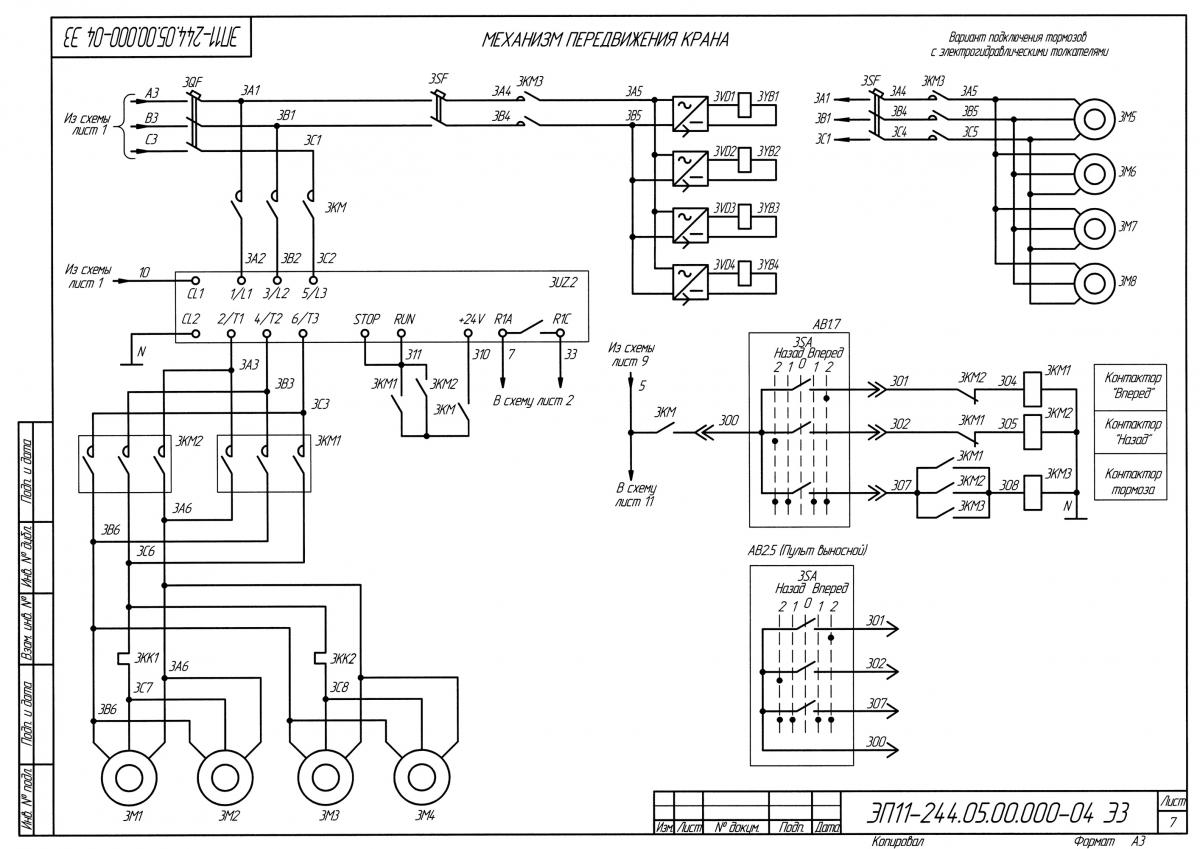

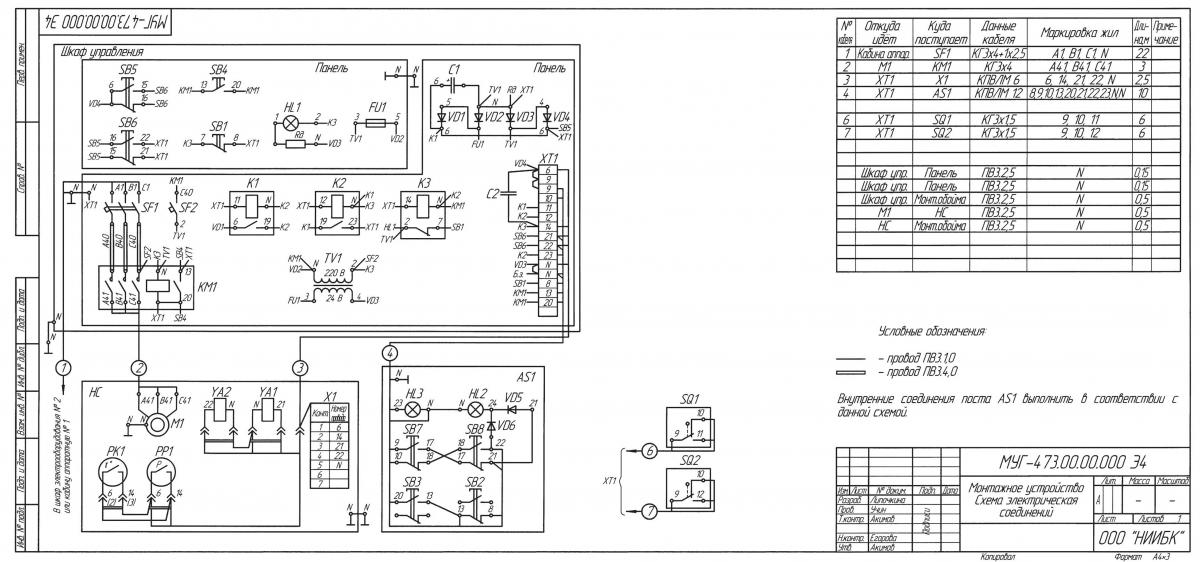

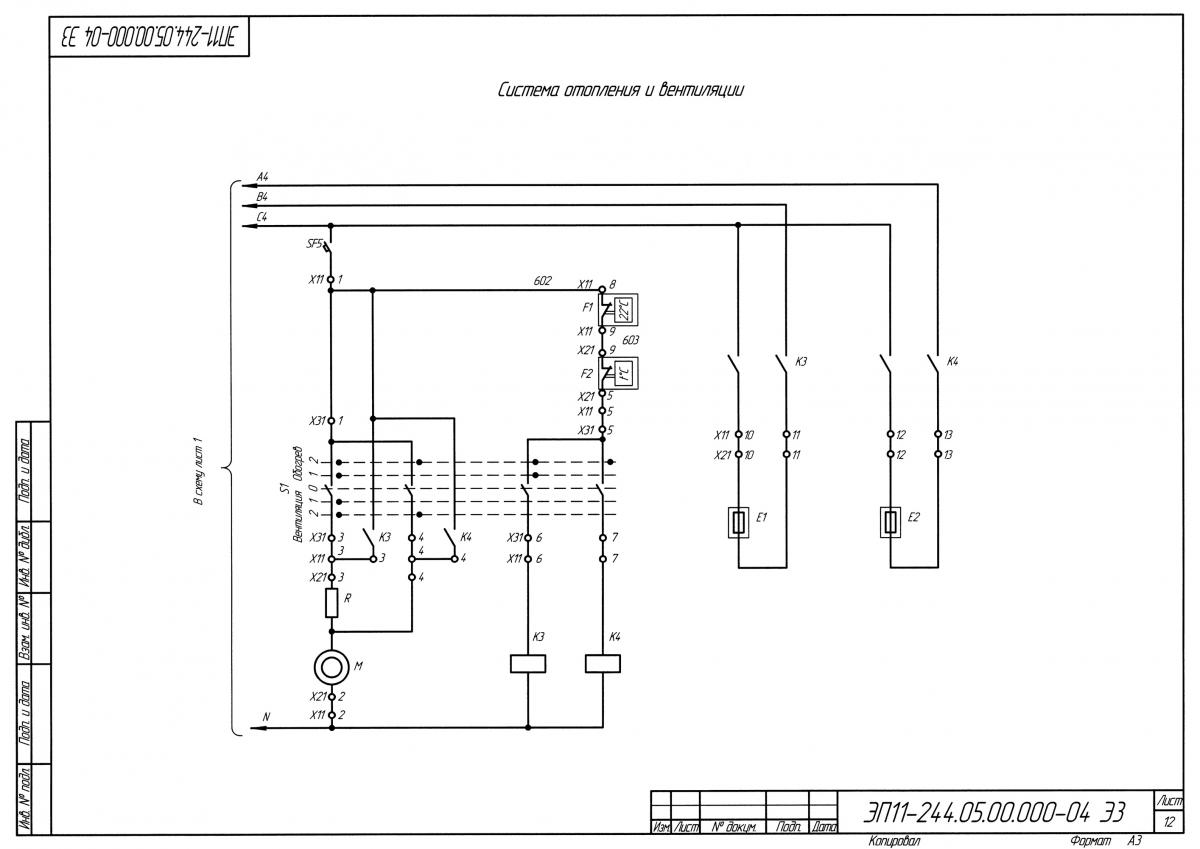

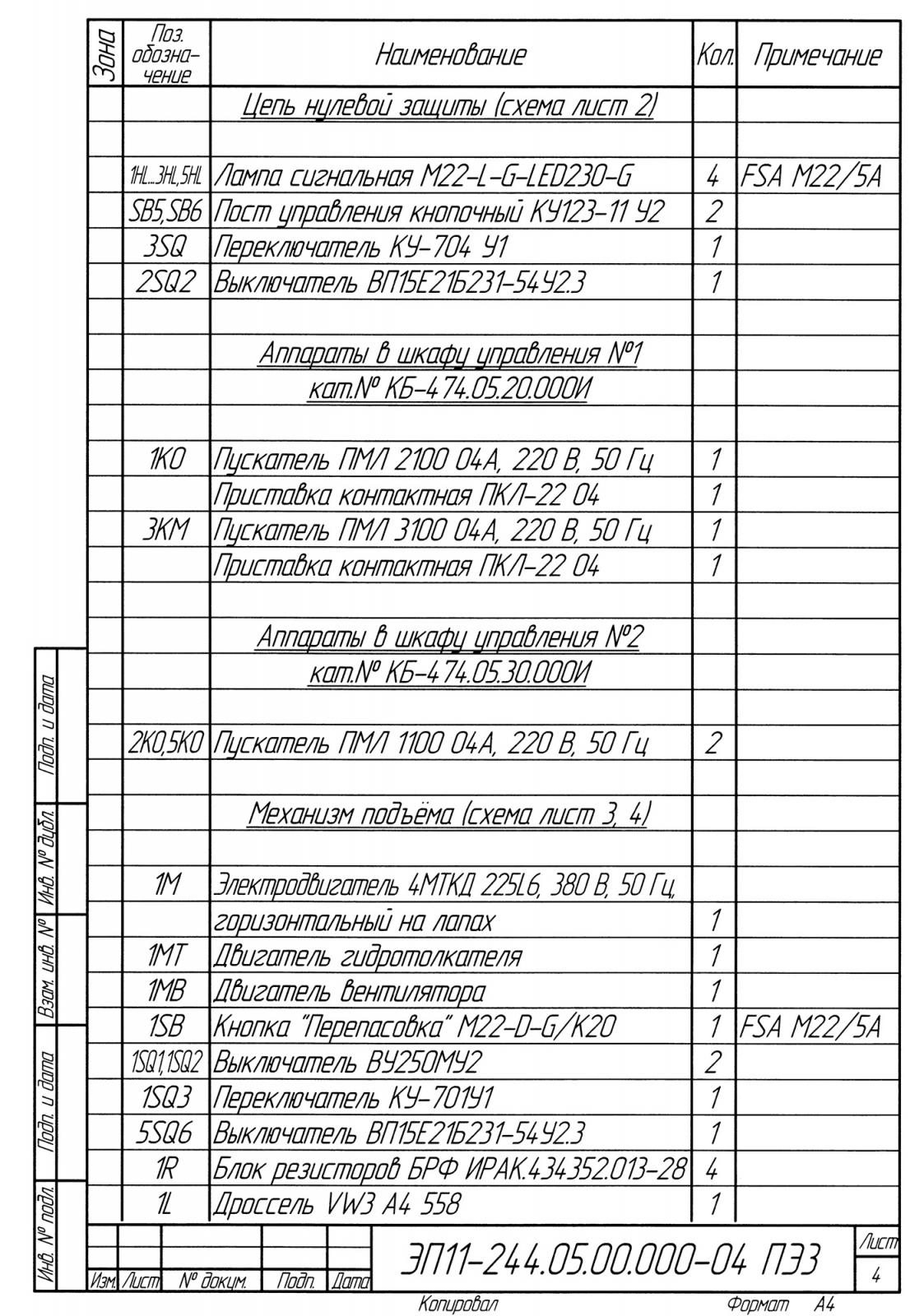

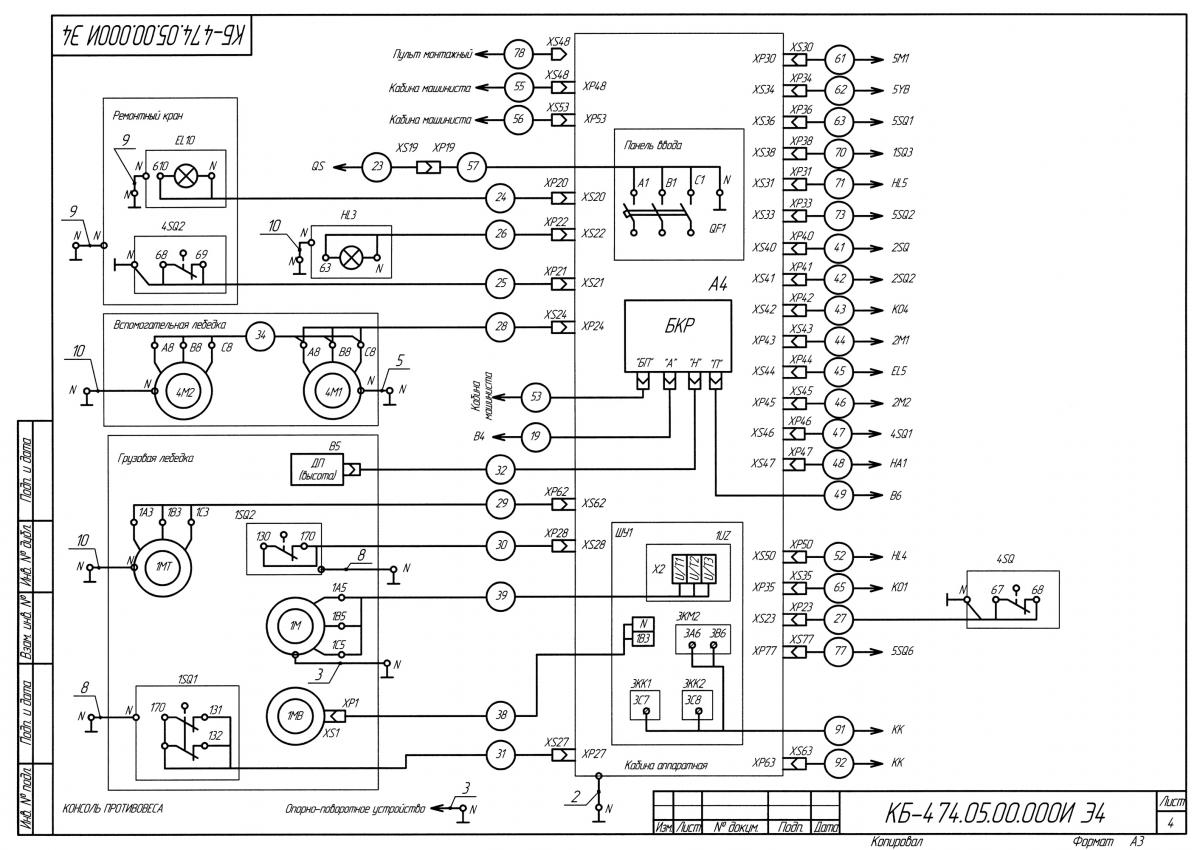

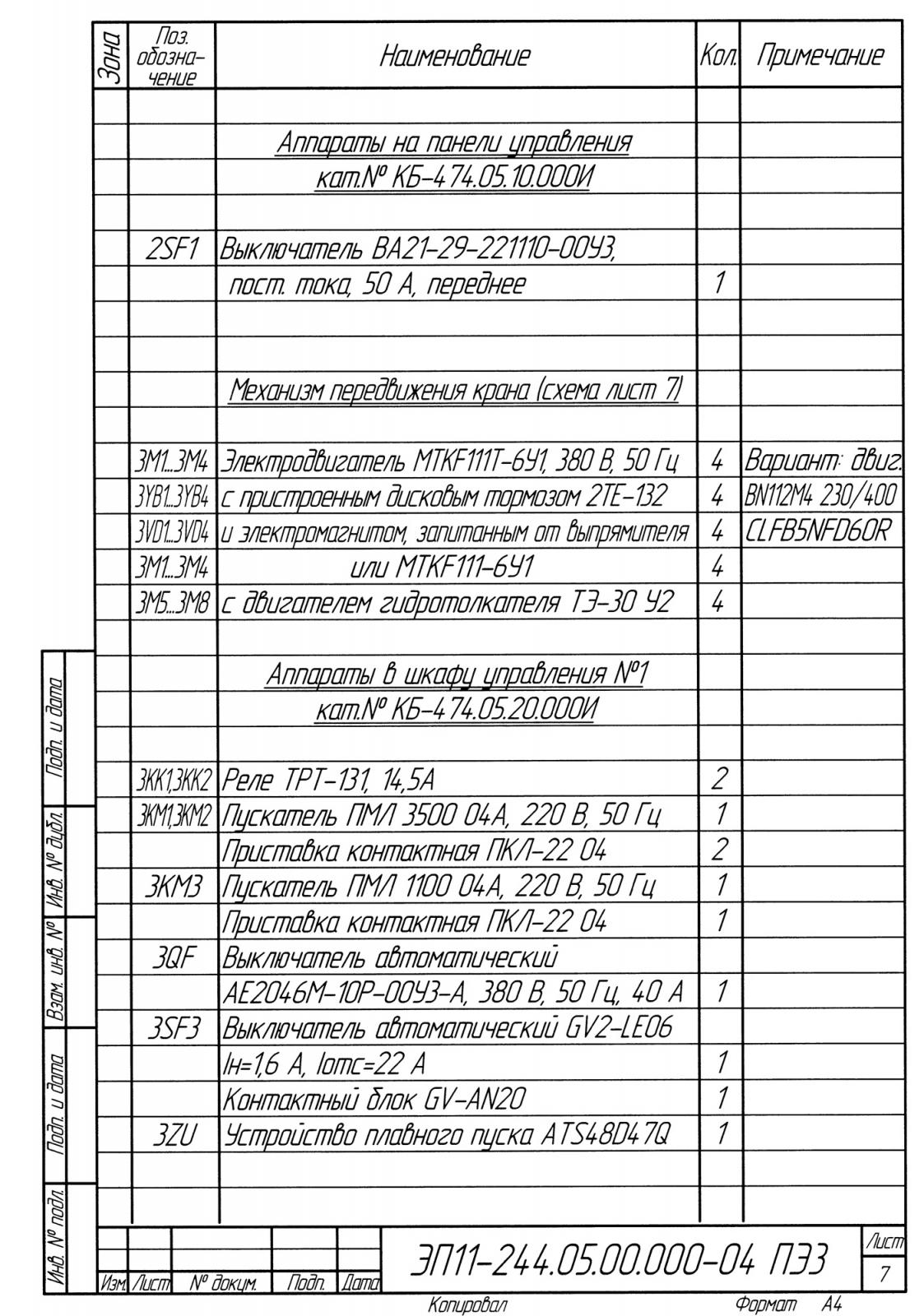

Электрические схемы КБ-408, год выпуска 1991, изготовлен АО "БАКРА" ПО "СТРОЙМАШ". В архивах сканы с высоким разрешением.

Схемы электрические КБ-408. Часть 1.zip

Схемы электрические КБ-408. Часть 2.zip

Схемы электрические КБ-408. Часть 3.zip

[tyriniv]

Электрические схемы КБ-403Б, год выпуска 2004, изготовлен ООО "НЯЗЕПЕТРОВСКИЙ КРАНОСТРОИТЕЛЬНЫЙ ЗАВОД". В архивах сканы с высоким разрешением.

Схемы электрические КБ-403Б. Часть 1.zip

Схемы электрические КБ-403Б. Часть 2.zip

[GандрейV]

Добрый день. Пожалуйста.нужна электрическая схема "Балткран" "Кран козловой контейнерный КК25" Привода хода, каретки, разворот спредера на частототниках bonfiglioli. На грузовой лебедке двигатель с фазным ротором 75 кВт.

Буду рад любой информации.

Вопрос? как скинуть на форум фотографии эл.схем.?

[Dgey]

Вопрос? как скинуть на форум фотографии эл.схем.?

в окне ответа с права в низу кликни "расширенная форма" - выбор файла- загрузка-
