ПГШ-10/ПШ-8/125

[fazakz]

есть на пш8/125

могли бы вы поделится электрической схемой на ПШ-8/125

спасибо

[Сергей Ульяновск]

Есть и паспорт и руководство на ПГШ-10. Со всеми схемами (кинематическая, гидравлическая, электрическая и электромонтажная), а также два сборочных чертежа. Производитель за 20 тыр "подарил"

[Сергей Ульяновск]

Есть и паспорт и руководство на ПГШ-10. Со всеми схемами (кинематическая, гидравлическая, электрическая и электромонтажная), а также два сборочных чертежа. Производитель за 20 тыр "подарил"

[valerav]

Расскажу вам одну прикольную вещь. Взялись мы ремонтировать этот самый подъемник ПГШ-10, причем это именно тот, который выше засветил на фото Механик 76. Заводской номер 28. Не хотели мы за него браться без паспорта и схем, в инете по нему ничего нет, сам он разукомплектован, вобщем дело гиблое. Но в конце концов заказчик где-то таки достал руководство. И мы начали его разбирать и делать. И шо вы думаете? Вскрыли одну заваренную полость, просто чтоб почистить, заменить лист на цельный, и под ней оказался замотанный в пакет его родной паспорт! Плюс комплект РТИ (уже засохший разумеется), провод и еще какая-то ерунда. Вобщем искомый паспорт из-за которого в свое время Механик 76 возможно и не взялся за ремонт, находился бережно уложеным в самом подъемнике! Пользуясь случаем, хочу послать горячий привет тому парню, который когда-то давно уложил и заварил документацию, ничего не написав сверху. Ты красавчик!



И еще. Оригинальная конструкция довольно паршивая. В электросхеме питание на кнопках 220, что очень небезопасно. В гидросхеме нет разгрузки насоса, то есть в паузах он маслает всю жидкость через клапан давления и греет ее. Ну и паспортная мощность двигателя 2,2 кВт это практически без запаса. Мы все эти косяки исправляем, но кто будет ремонтировать такой подъемник, имейте ввиду.

[b0b3r]

Прям как капсулу для потомков цементируют в знаковых здания при постройке. так и тут. История улыбнула. Пришлите хоть фото подъемника и паспорта.

[valerav]

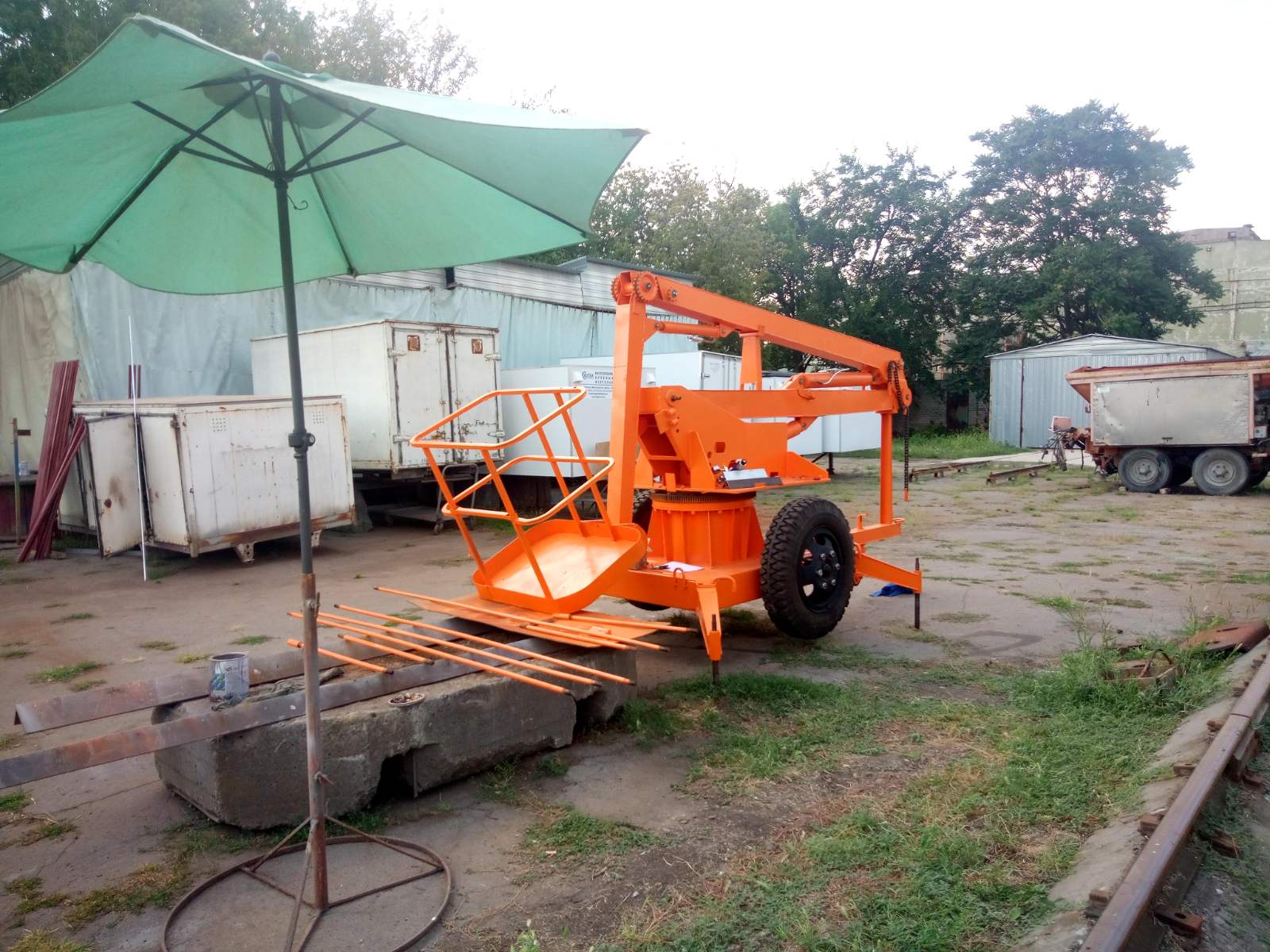

Мы его пока только покрасили и начали собирать. Когда полностью сделаем, запощу фотки собранного.

[valerav]

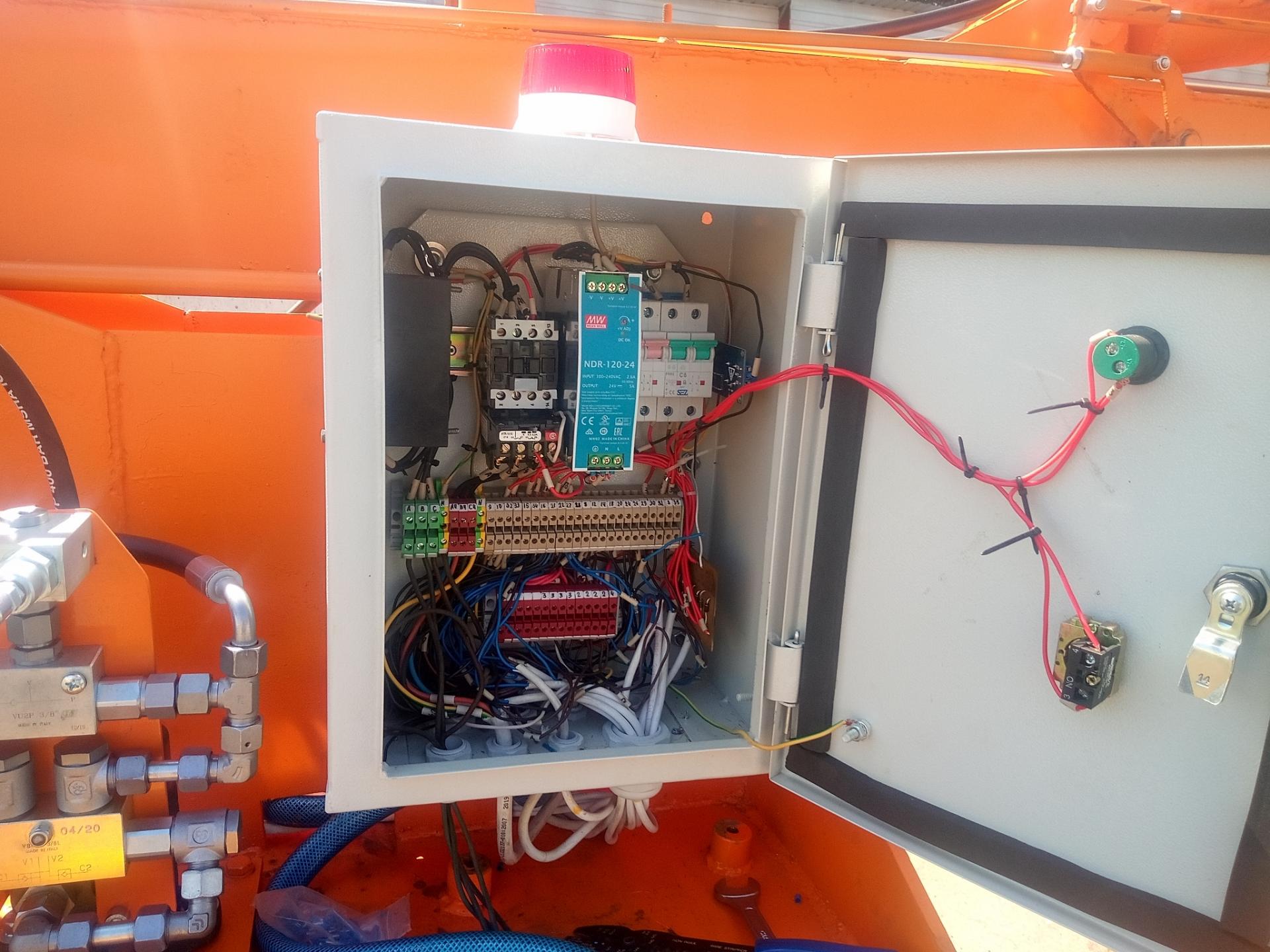

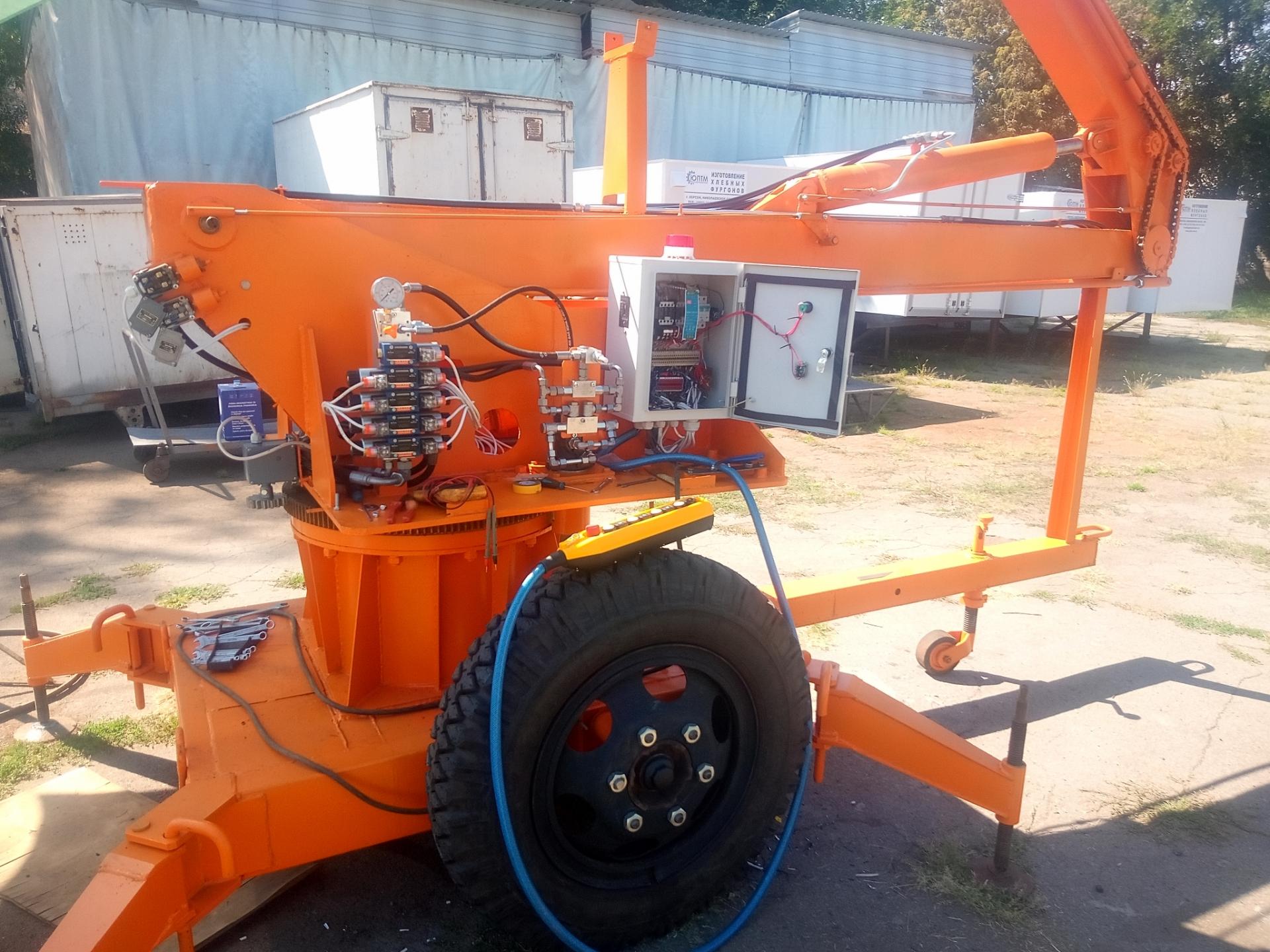

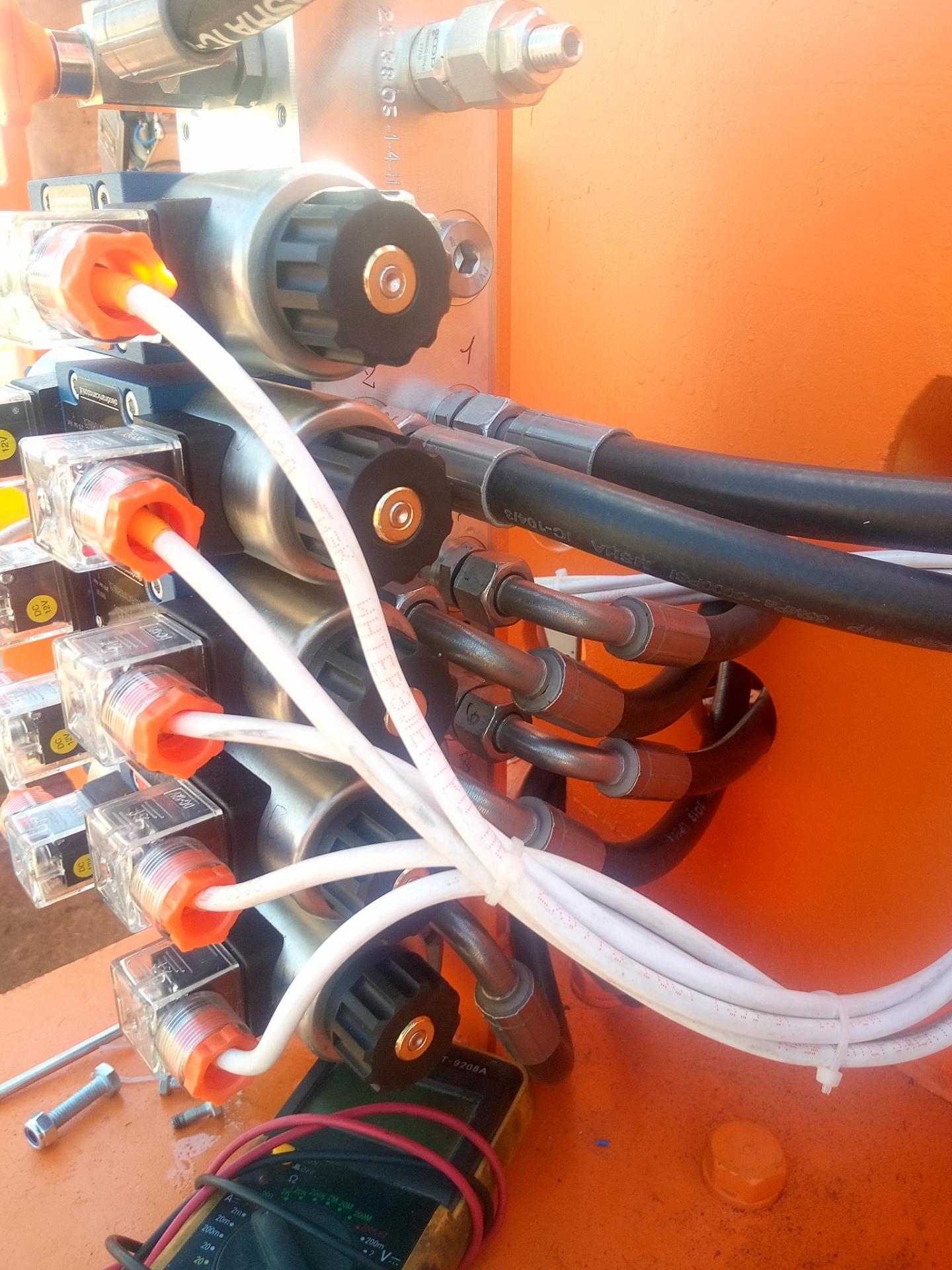

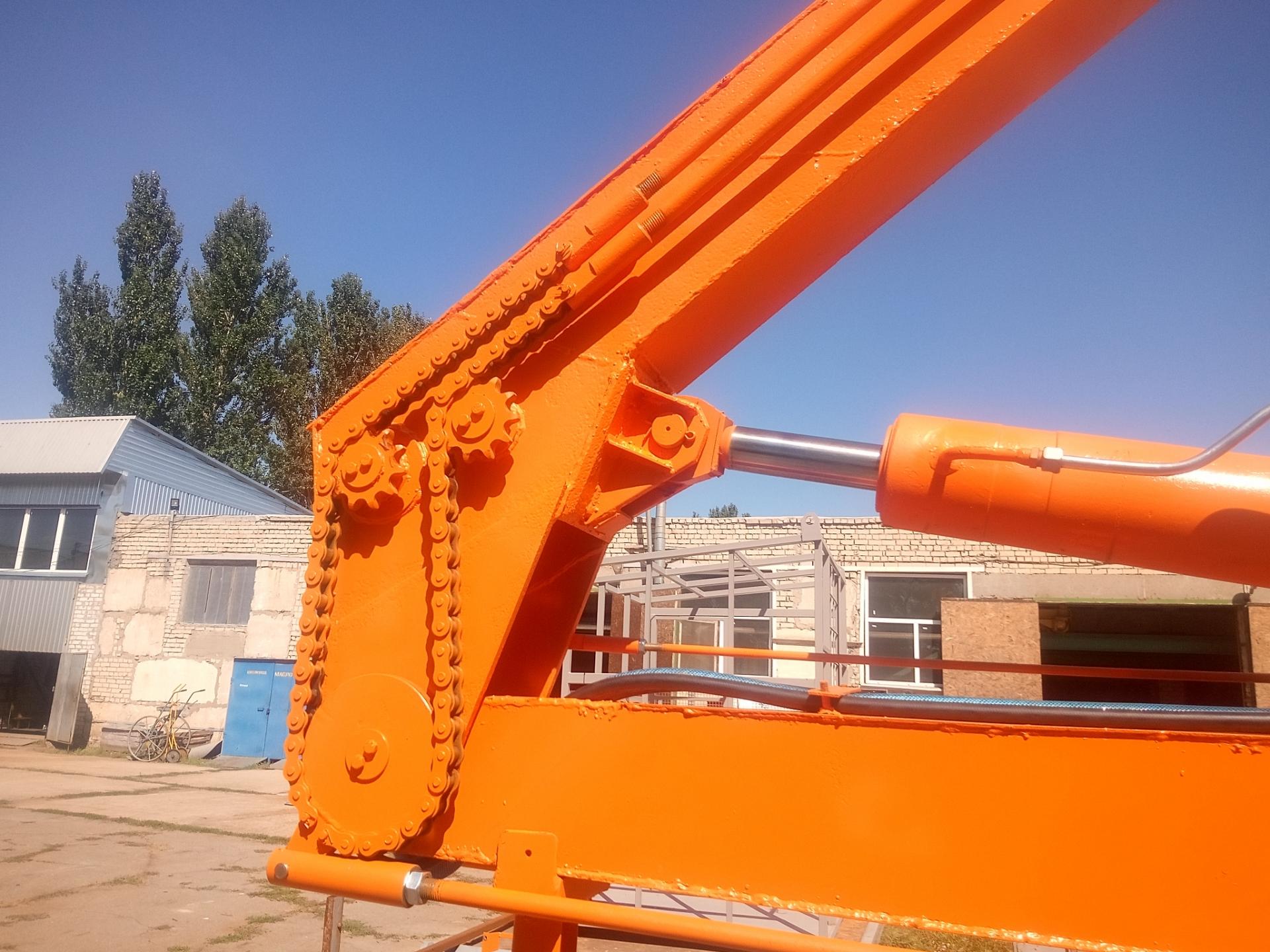

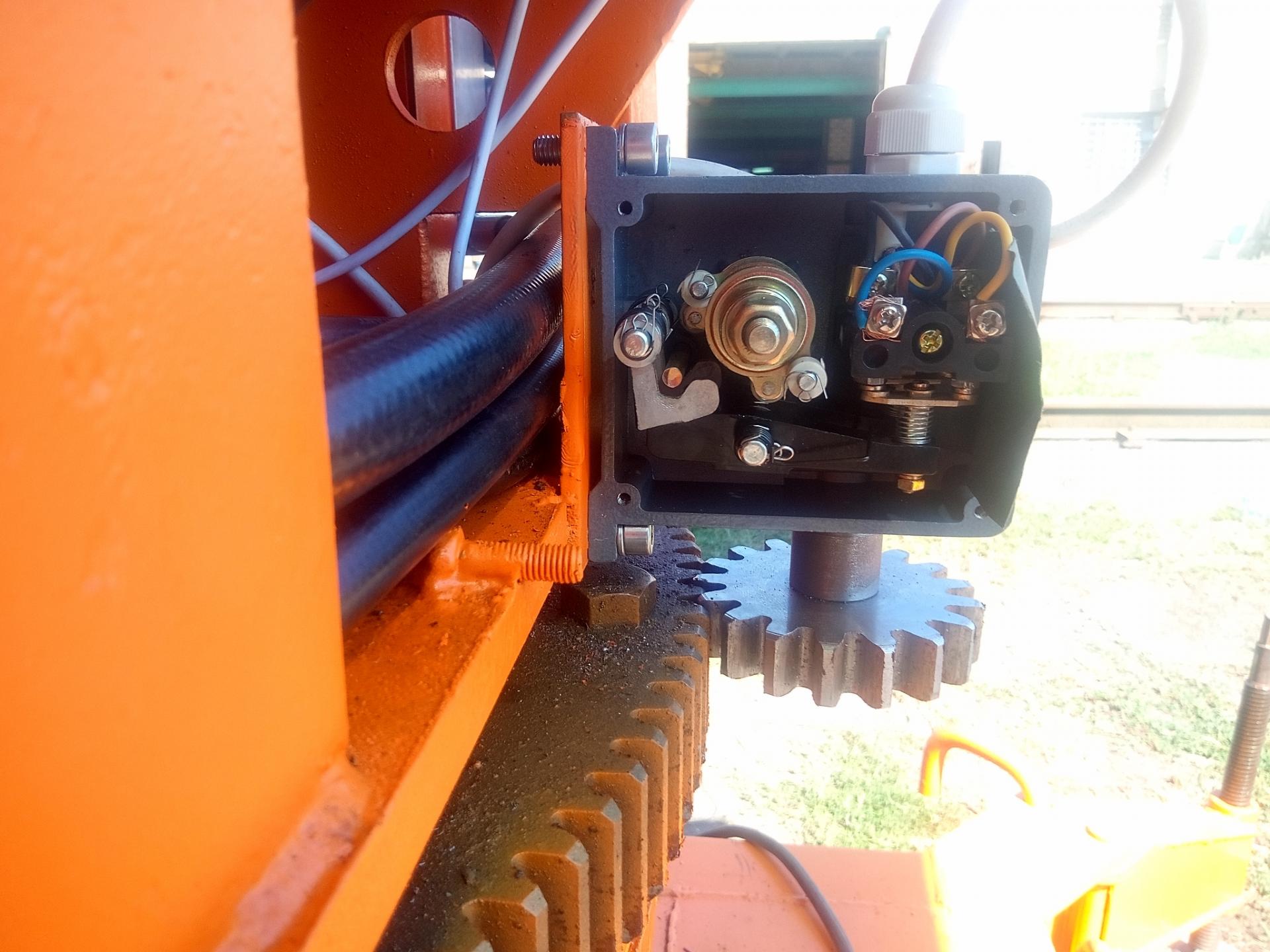

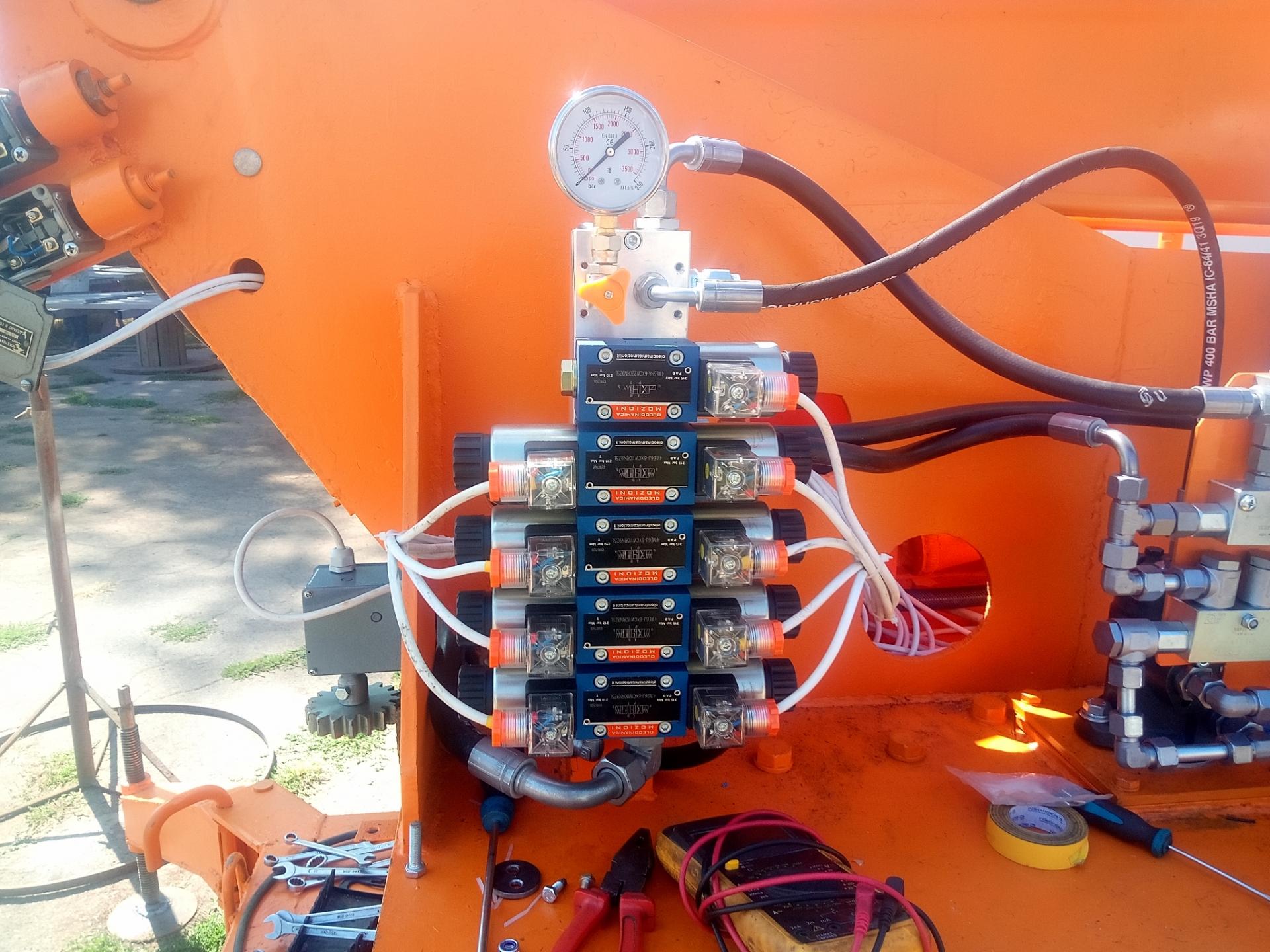

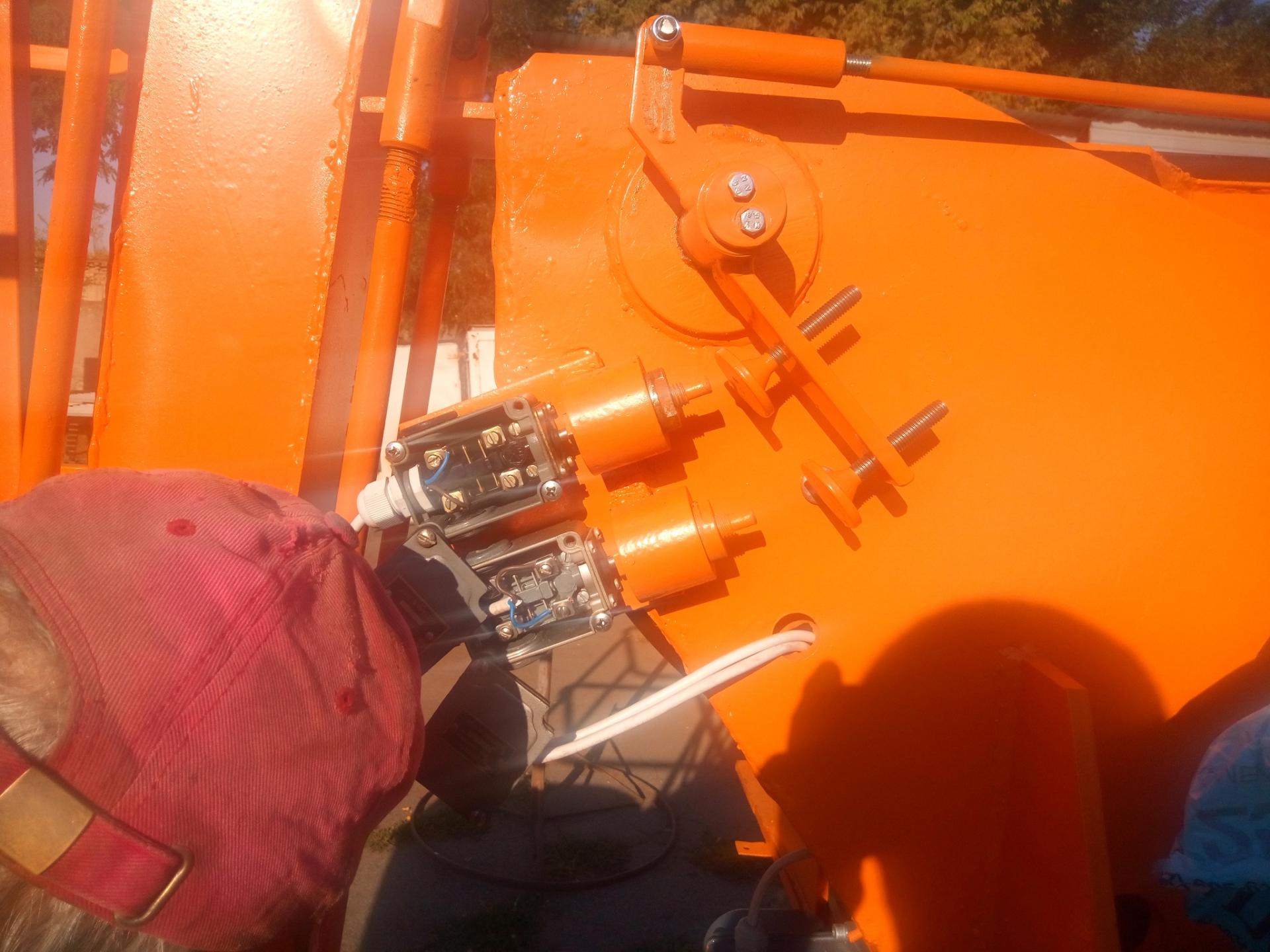

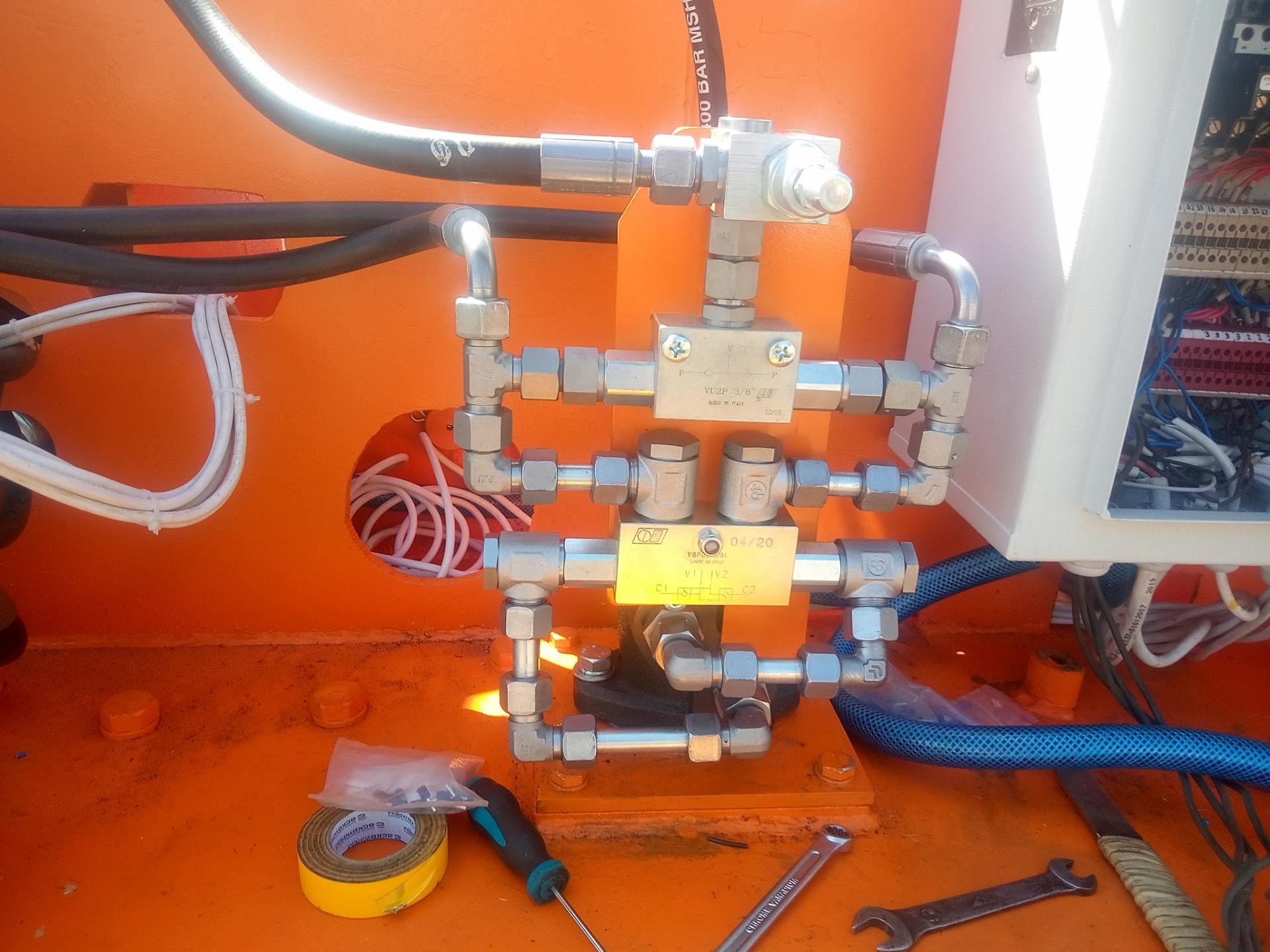

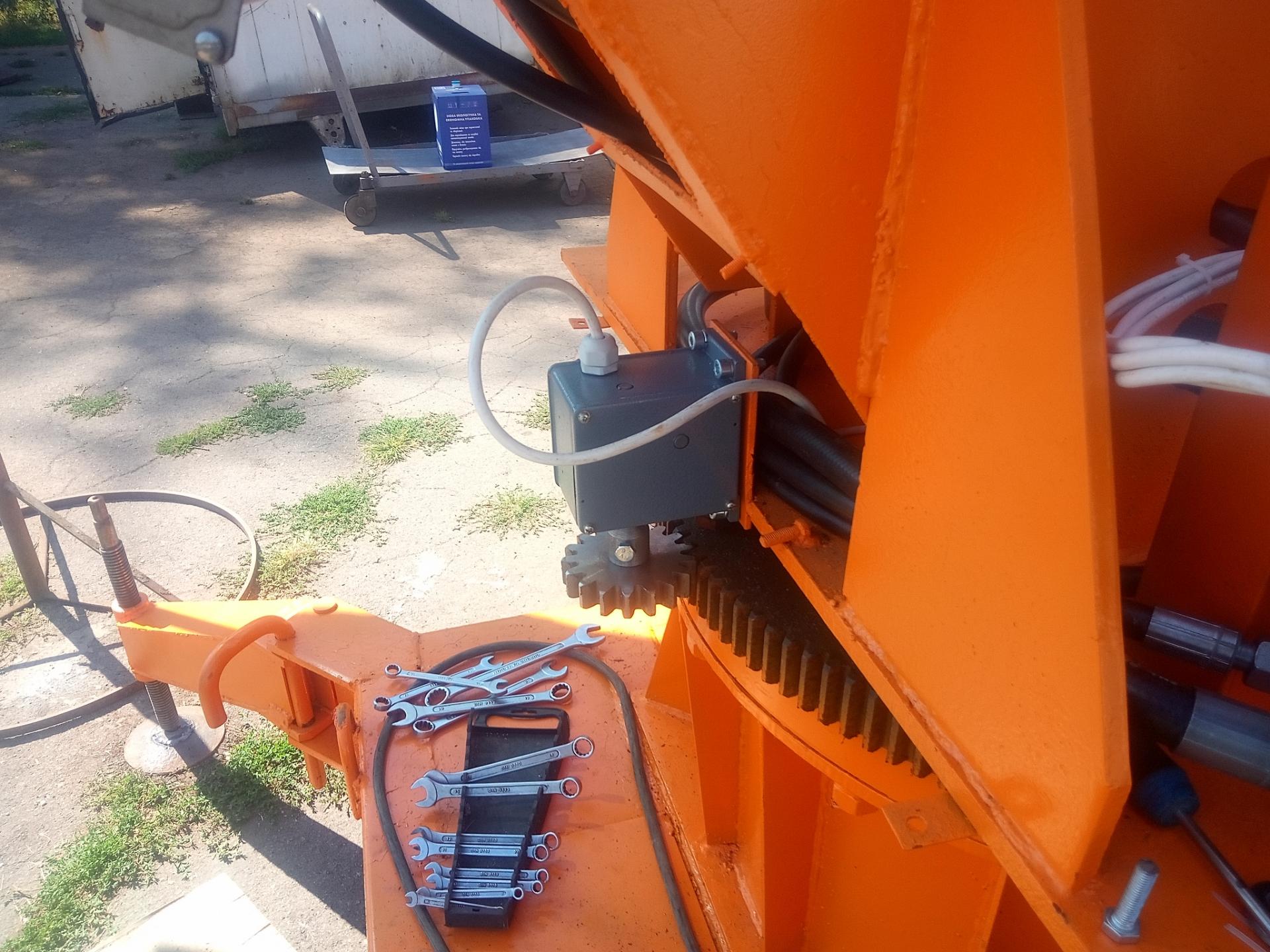

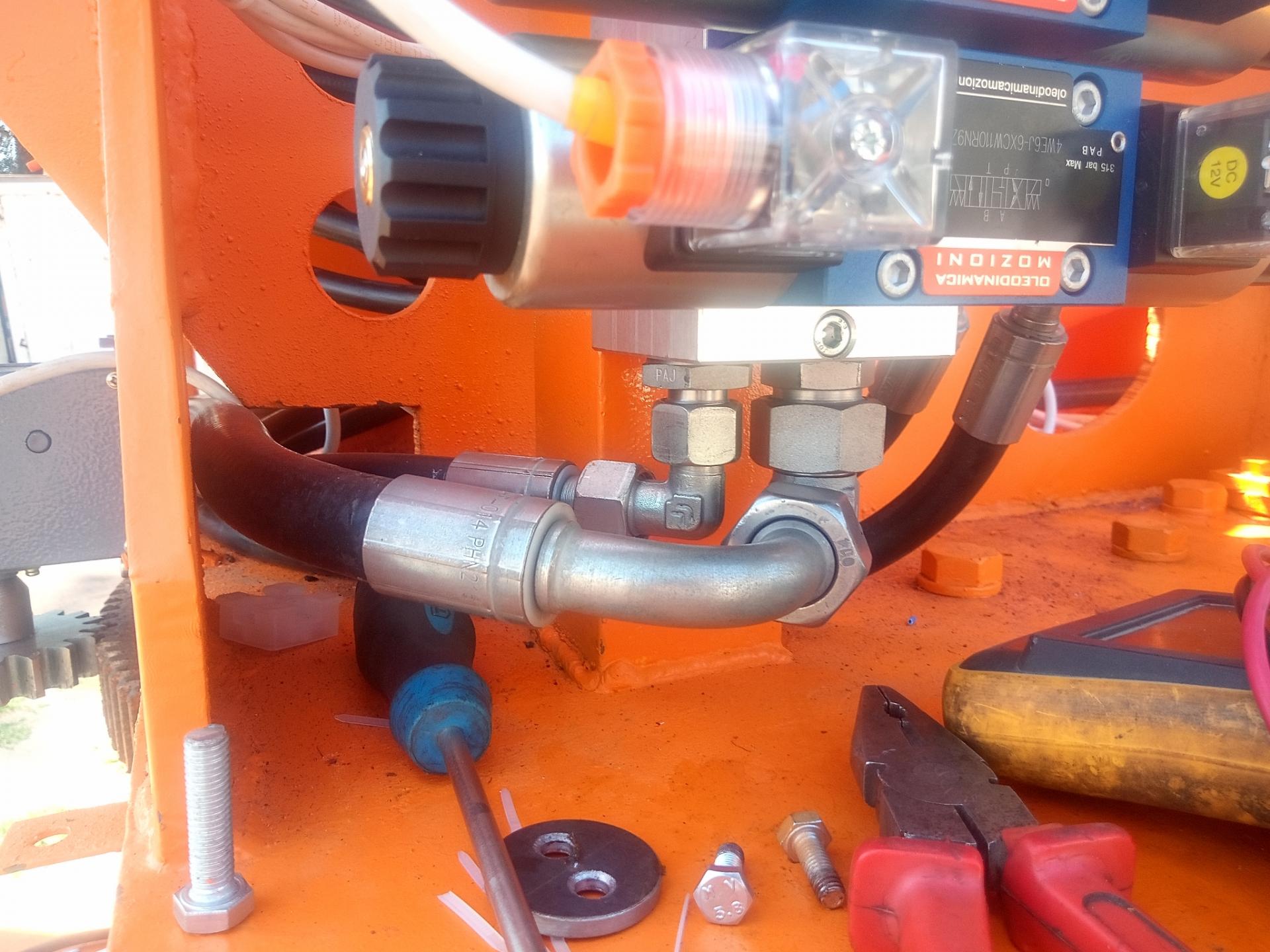

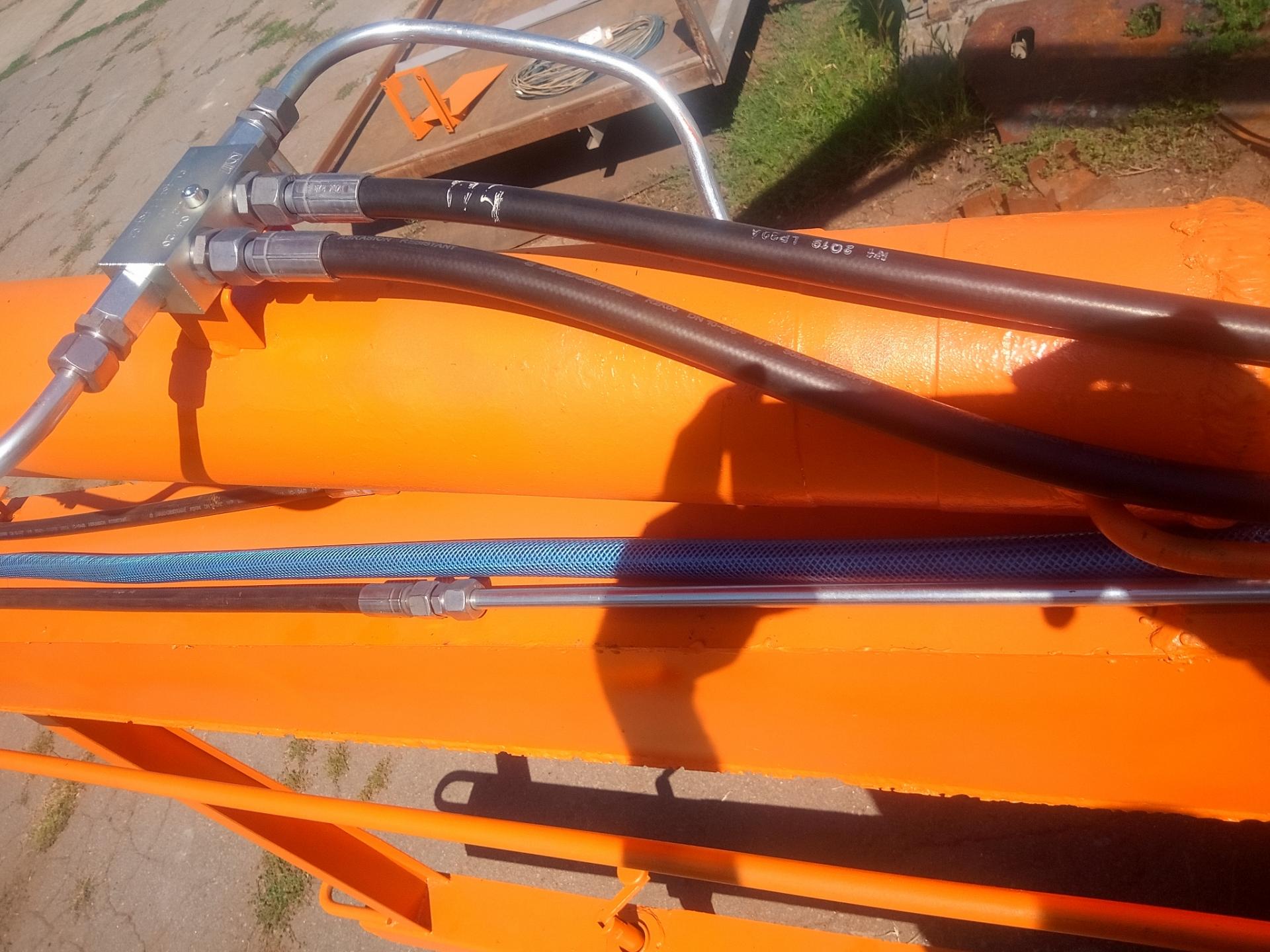

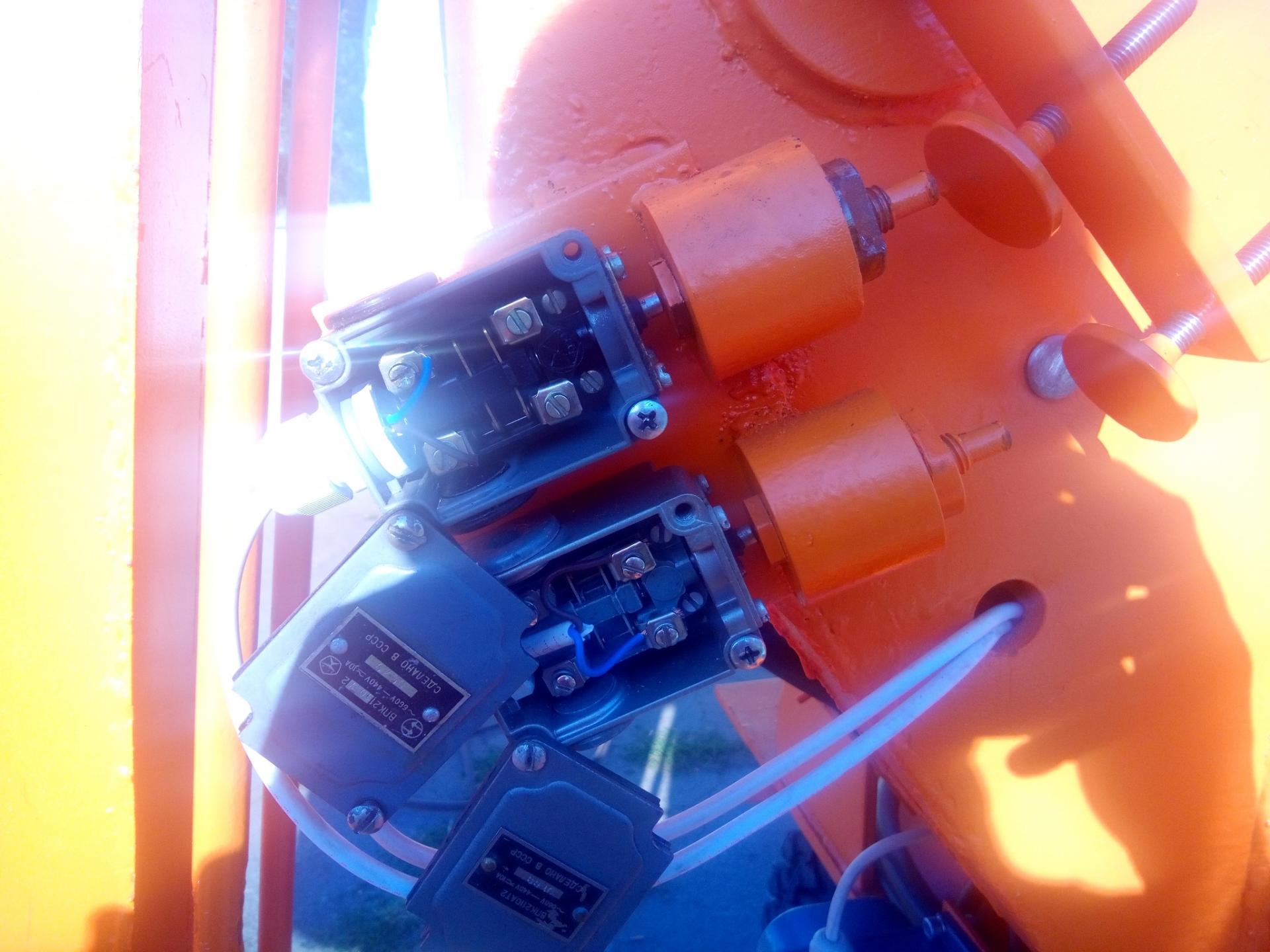

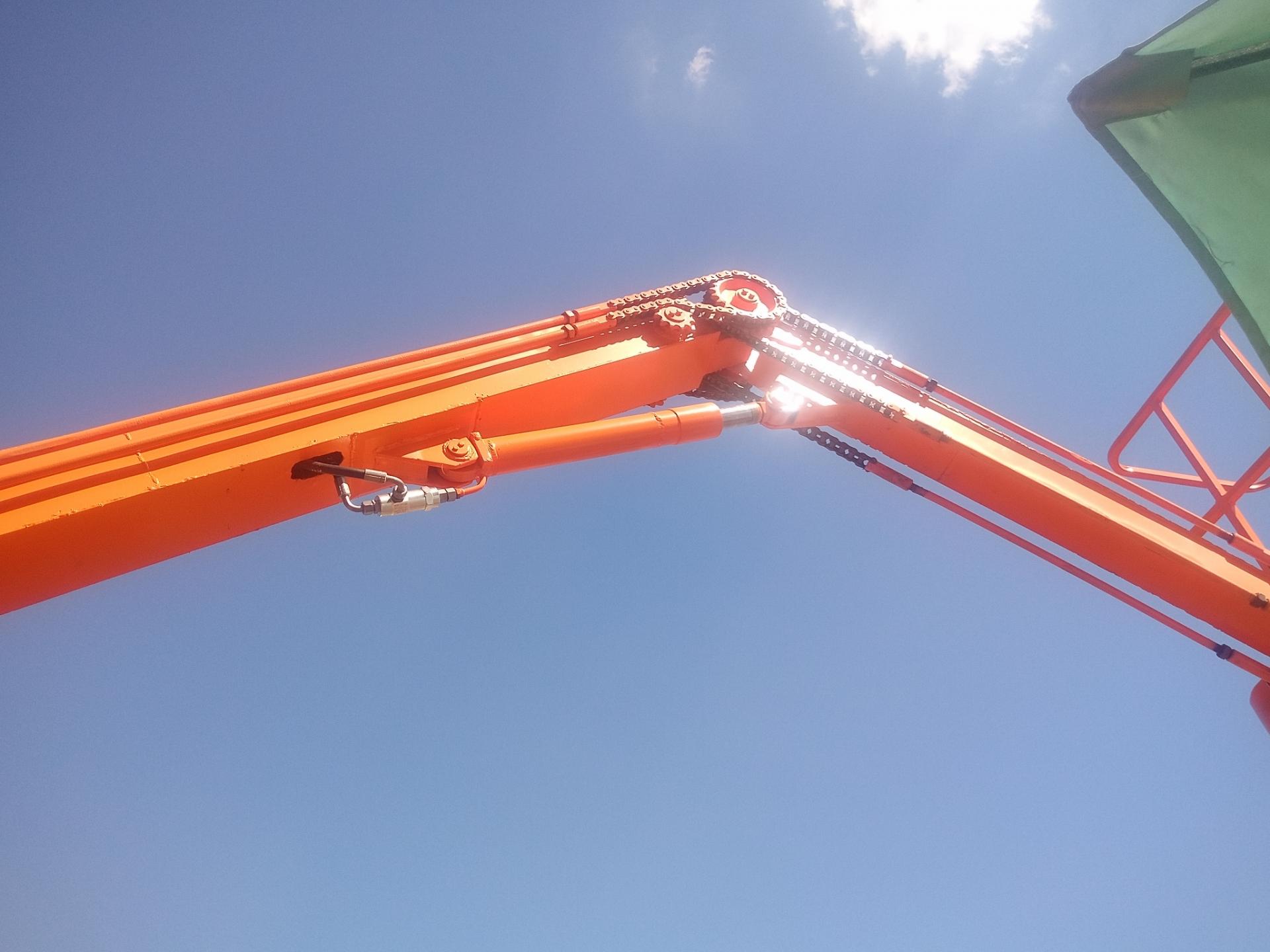

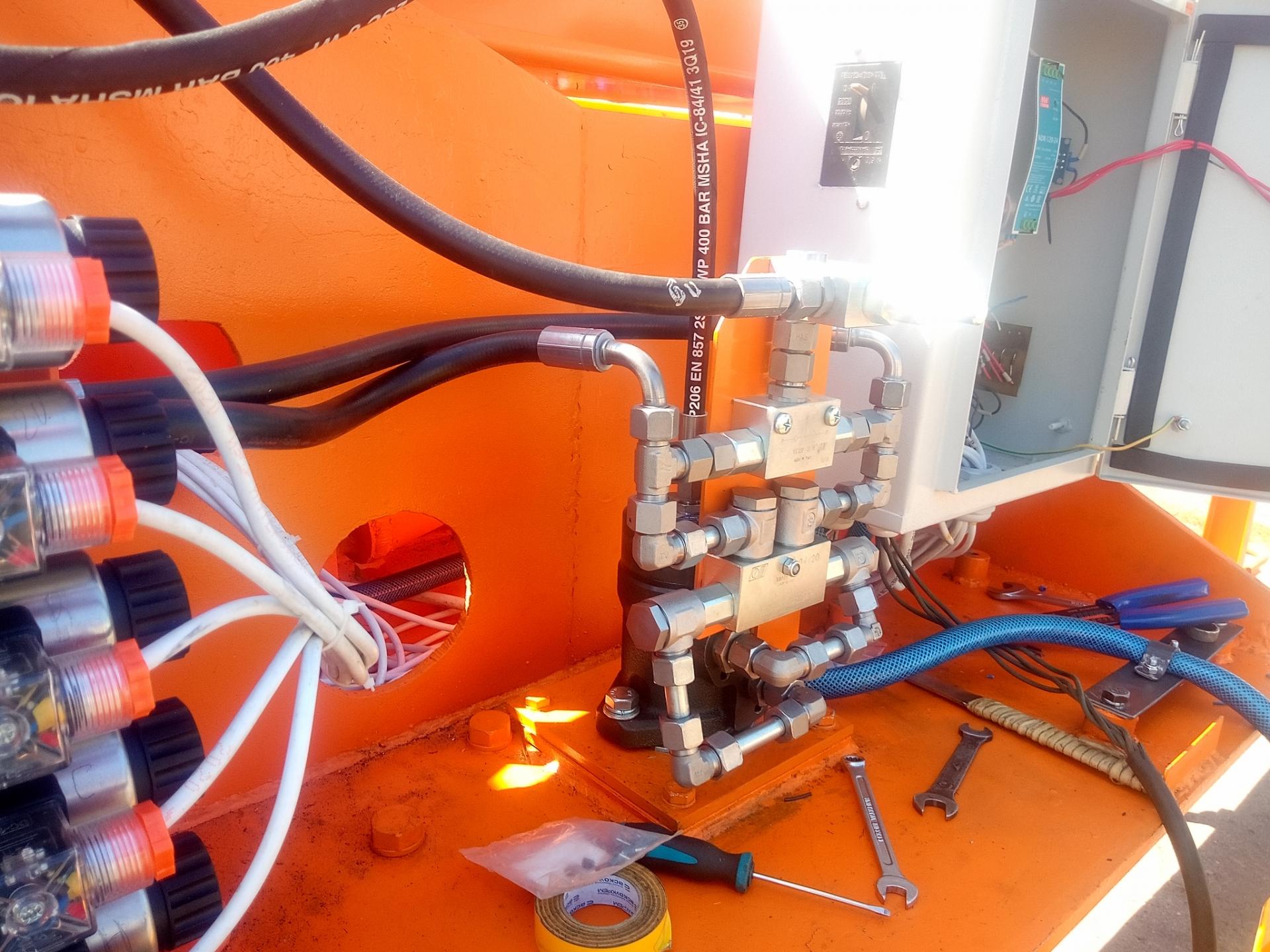

Еще фоточки:





Вобщем, кому нужно отремонтировать такой или подобный подъемник - обращайтесь. Находимся г. Херсон.

[b0b3r]

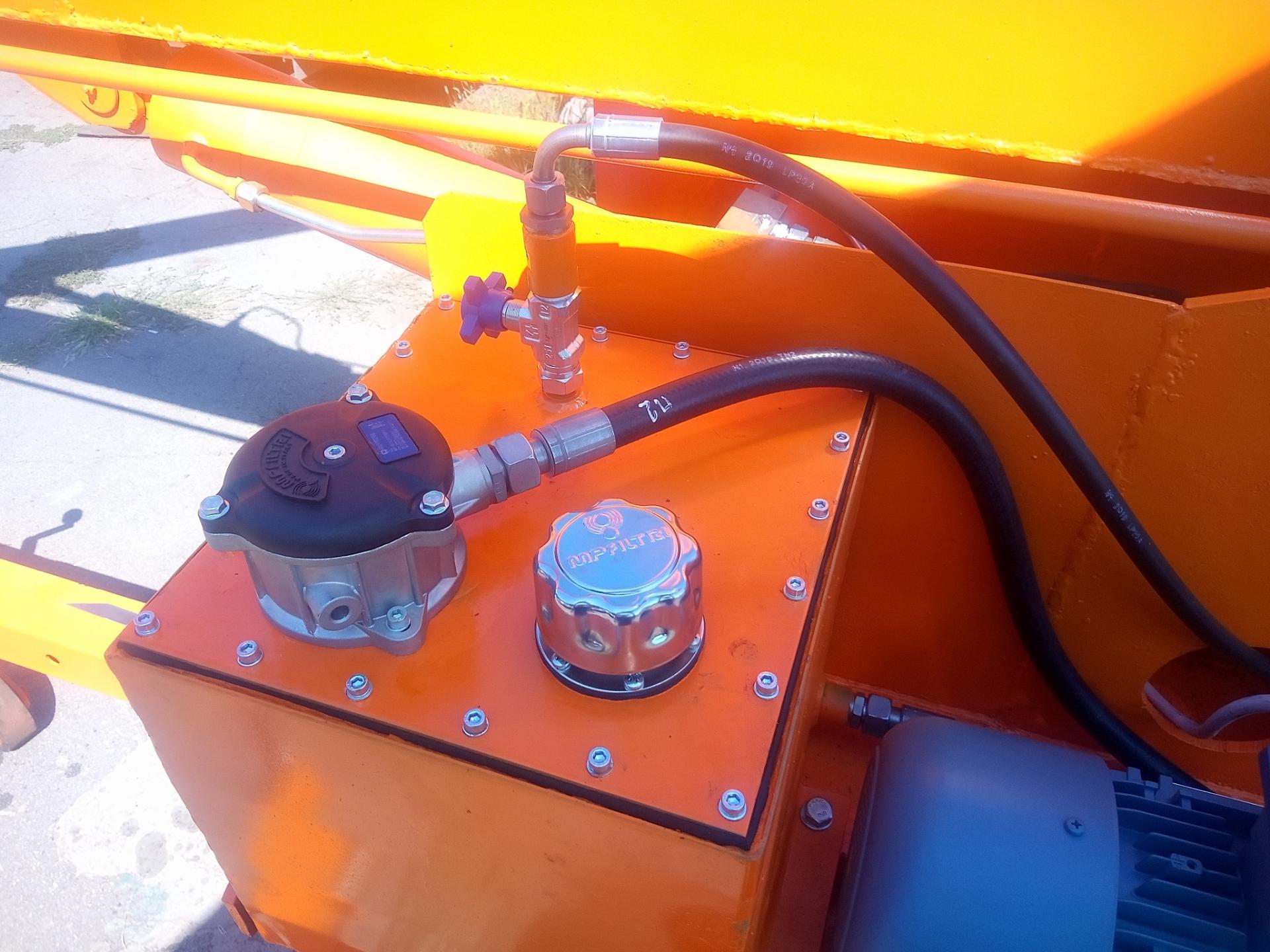

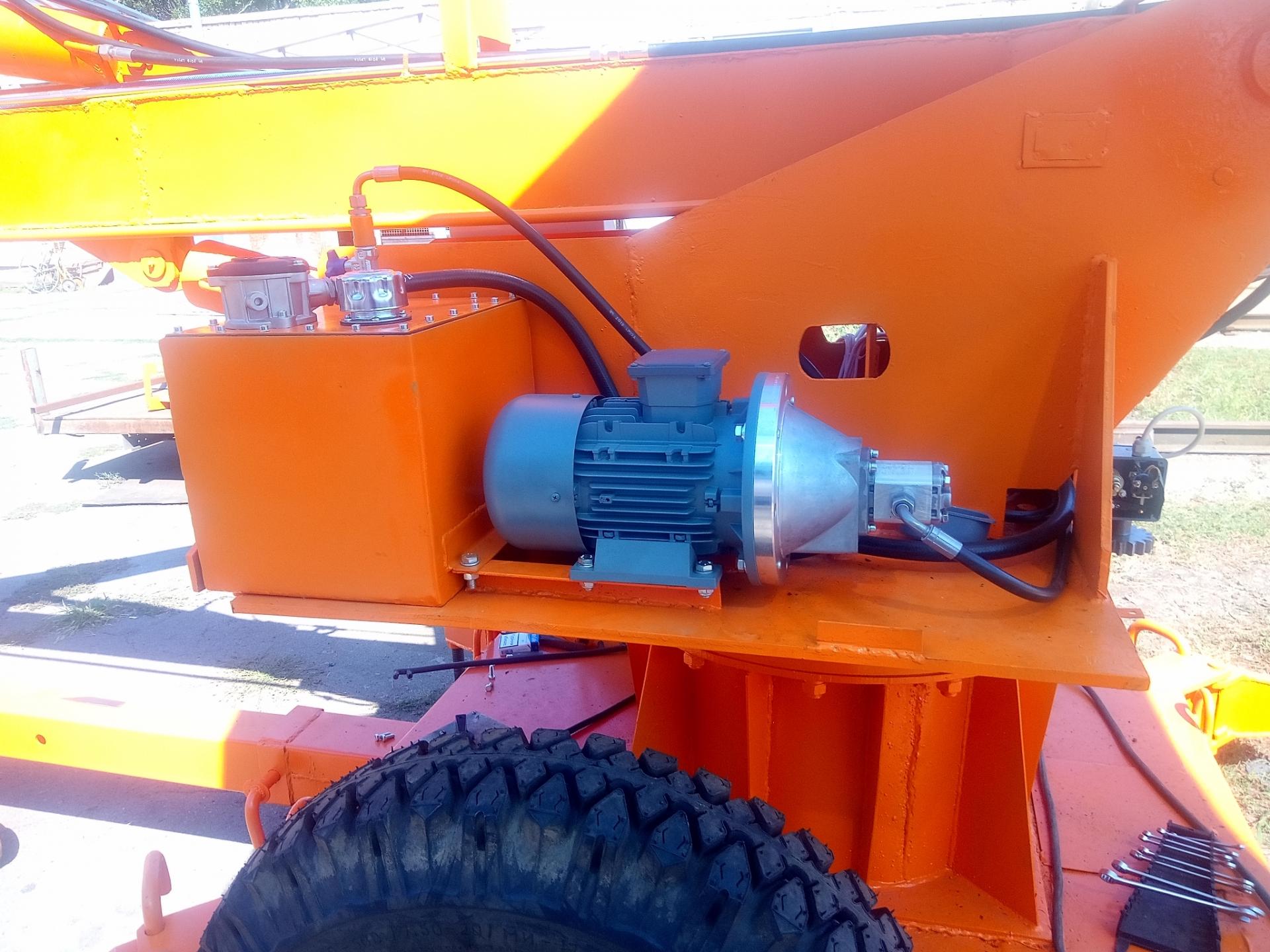

а зачем на гидробаке на сосай линии стоит кран?

Что за носос стоит? гидросиловский серии GP2?



В целом очень понравилось. жаль общих фото нет.

[valerav]

Кран это по родной гидросхеме и должен стоять, им можно принудительно опустить люльку в случае если при поднятой люльке чтото поламалось.

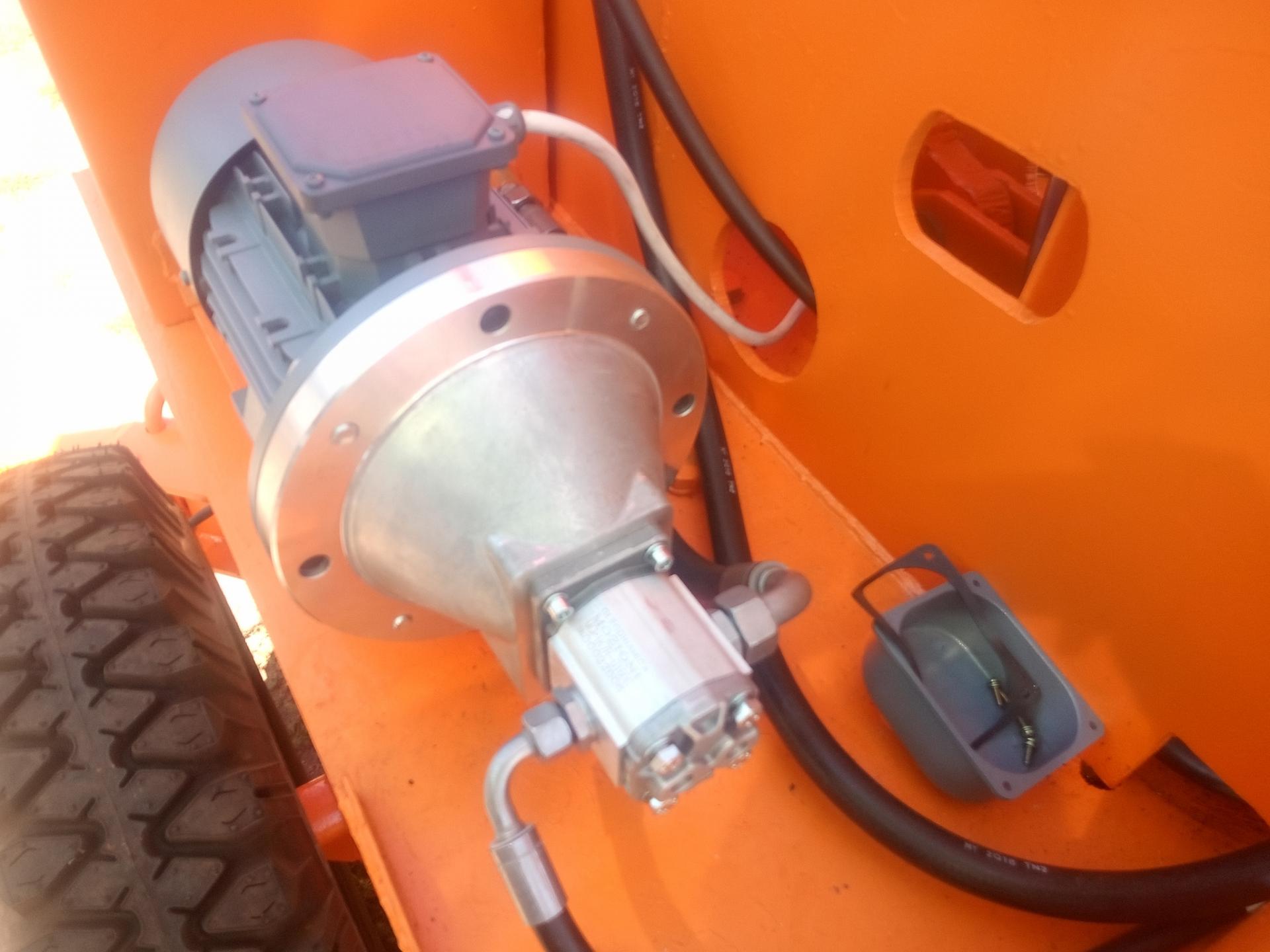

Насос какой-то итальянский шенстеренный, я обычно заказываю собранную насосно-моторную группу.

[b0b3r]

А это секрет сколько все вышло клиенту из металлолома получить рабочую машину?

[Oleg Malahov]

длорогие друзья схема гидравлической части на ПШ 8/125 очень нужна подели

тесь кто может
