КБГС-1000

[AHTOH]

Что то я не понял про грузовой барабан лебёдки, у него судя по длине грузового каната, барабан должен быть не только большим но и глубоким, а на самом деле канат навивается только поверхностно или за счёт большого диаметра?

[Tompfmych]

Что то я не понял про грузовой барабан лебёдки, у него судя по длине грузового каната, барабан должен быть не только большим но и глубоким, а на самом деле канат навивается только поверхностно или за счёт большого диаметра?

А это вообще случаем не кареточная лебедка? на груз, как мне кажется, должно быть две лебедки или одна, но с двумя барабанами, барабан по-любому должен быть с ребордами.

[Andrei28RUS]

Вот, ещё кое что раздыбал....

[den_]

Ну не кареточный точно, там обычная лебедка, а вот грузовая тут очень особенная и приемущество этого крана перед другими гидростроительными кранами как раз из-за лебёдки. Во первых: опускание или подъём груза 100м/мин, на СШГЭС это очень ценилось, подать бадью бетона в три куба с отметки на отметку с разницей в сто метров за одну минуту великое дело, (кстати и на бурейской ГЭС тоже ценилось), во вторых при запасовке грузового полиспаста в восемь ниток посадочная скорость 3 м/мин. соответственно при четырёх кратной 6м/мин а это для производства монтажных работ очень даже хорошо ( к примеру БК-1000Б вспомогательный подъём 12,5тонн 87м/мин, основной 63тонны вроде 3м/мин.) Ну и втретьих его глубина опускания. Канат д32мм, длина точно не помню вроде 900 метров,если кому надо точно уточню паспорта просто рядом нет, укладывается весь канат в один слой канатоёмкость барабана большая, в связи с этим большой срок службы каната.

[AHTOH]

Получается барабан один разделённый на две секции? а по размерам можно скоординировать?

[den_]

Антон, точно сейчас написать не смогу не 2 метра точно плюс минус 20 см, канат наматывается с двух сторон к центру, борода из каната в центре барабана это излишки каната, при демонтаже гр. траверсу опустили канат разрезали с площадке на конце стрелы чтобы поделить ровно пополам(может гте-то пригодится) и намотали его на барабан.

[Andrei28RUS]

Да, я помню как на БГЭС траверса буквально летала вверх, вниз. БК мне казался очень медленным по сравнению с КБГС. Дэн, а что это у него за сирена такая мощная стояла и для чего он её врубал время от времени? Это типа сигнал для всех - бойтесь меня!!!

[Andrei28RUS]

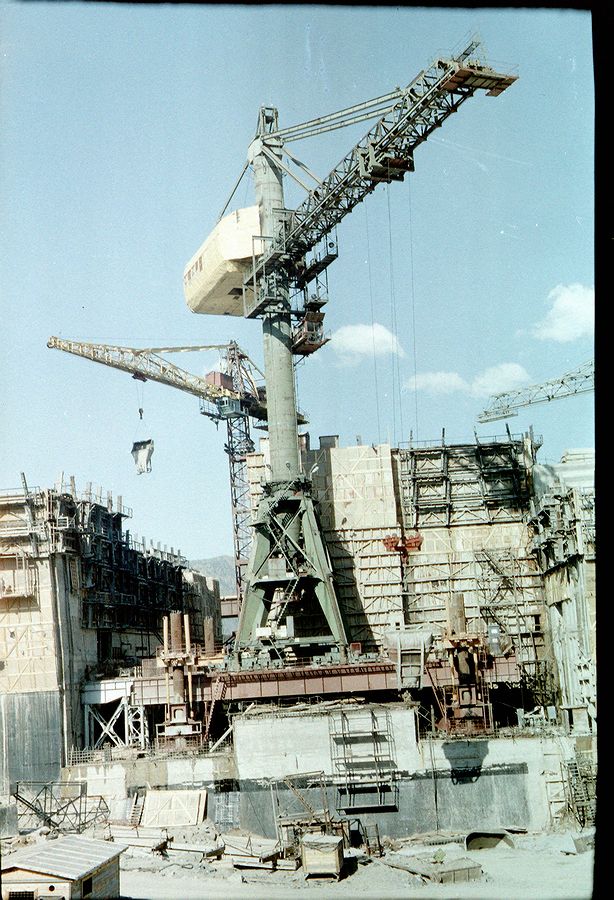

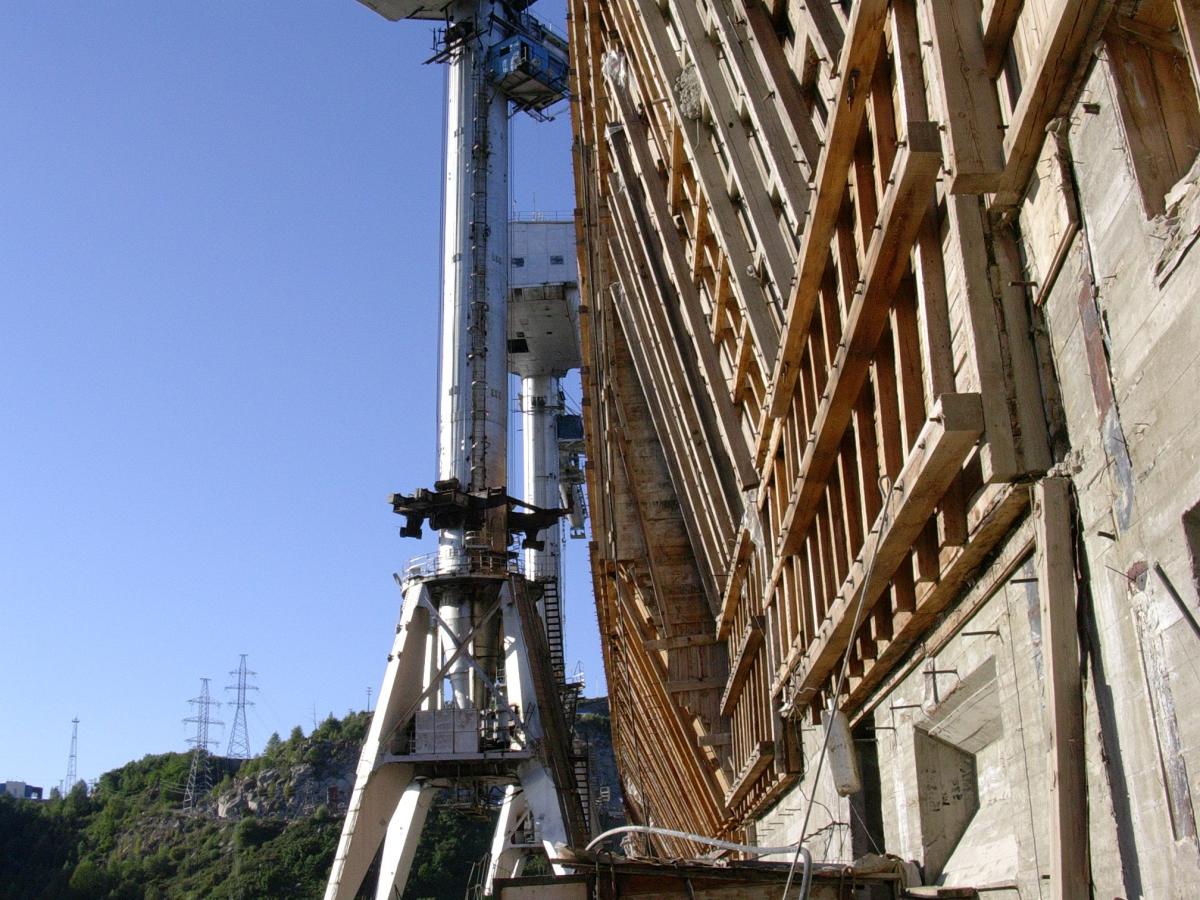

А это случаем не КБГС 1200 на фото?

[AHTOH]

Ну во первых это головной образец КБГС-1000 № 1, а во вторых фотку нужно в зеркальном изображении смотреть, для этого нужно поближе поставить зеркало к монитору.

[AHTOH]

КБГС-1200А это скорее всего краны с высотой подёма 18 метров, те которые маленькие.

[Andrei28RUS]

Ну во первых это головной образец КБГС-1000 № 1, а во вторых фотку нужно в зеркальном изображении смотреть, для этого нужно поближе поставить зеркало к монитору.



Как понять головной образец?

[Tompfmych]



Как понять головной образец?

Самый первый кран серии

[Andrei28RUS]

Но стрела кажецца мощной! Как будто г/п увеличена, вот я и подумал о 1200!

[den_]

Да что-то вроде, вообще обычный звуковой сигнал которы обязан быть на любом кране, вспомни как трёх машинный агрегат грохотал когда кран работал, если на одной отметке стоять с маш. залом то только такой сигнал можно было и услышать вот такие сигналы и ставили на эти краны. Когда произошла авария с КБГС-1000№4 мы этот ревун(так их называли) в боксе отремонтировали и решили проверить, часа два в ушах звенело.

[den_]

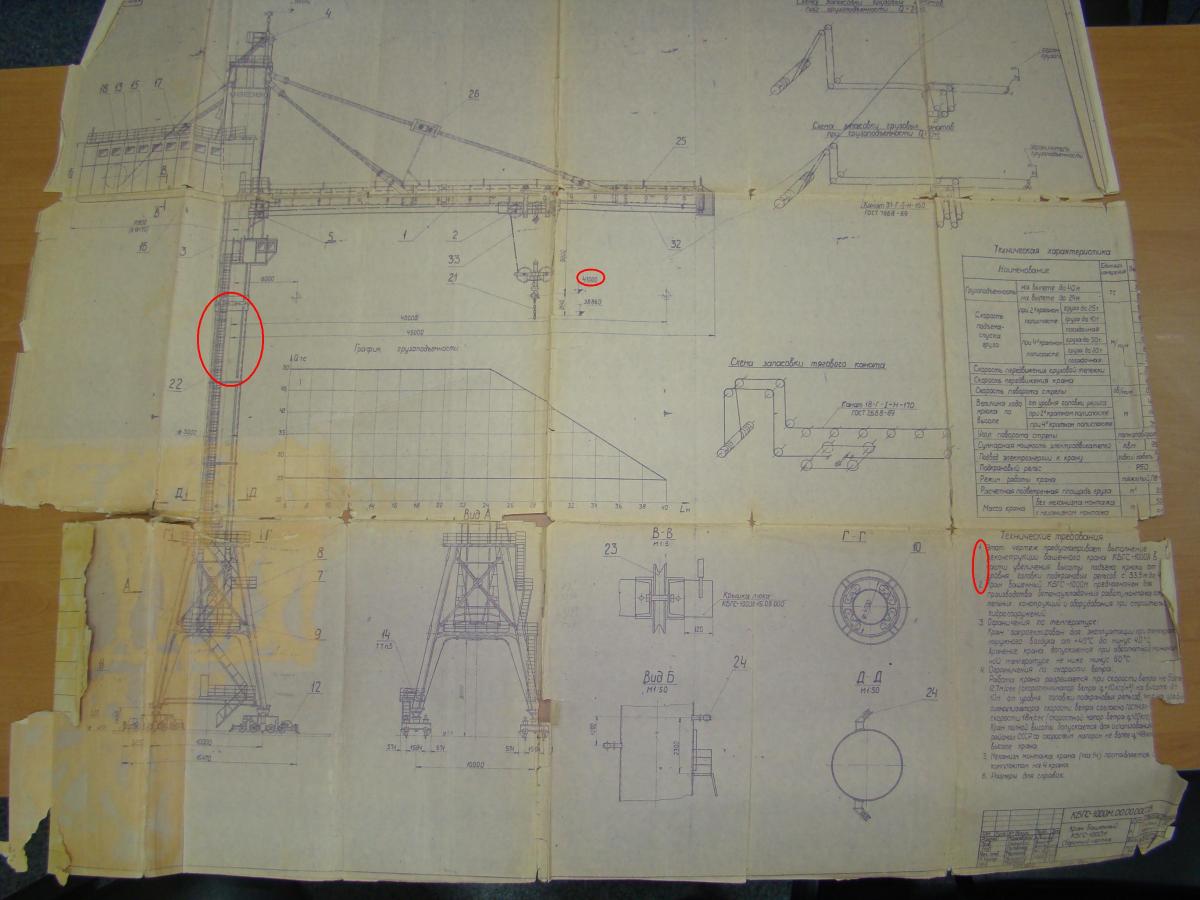

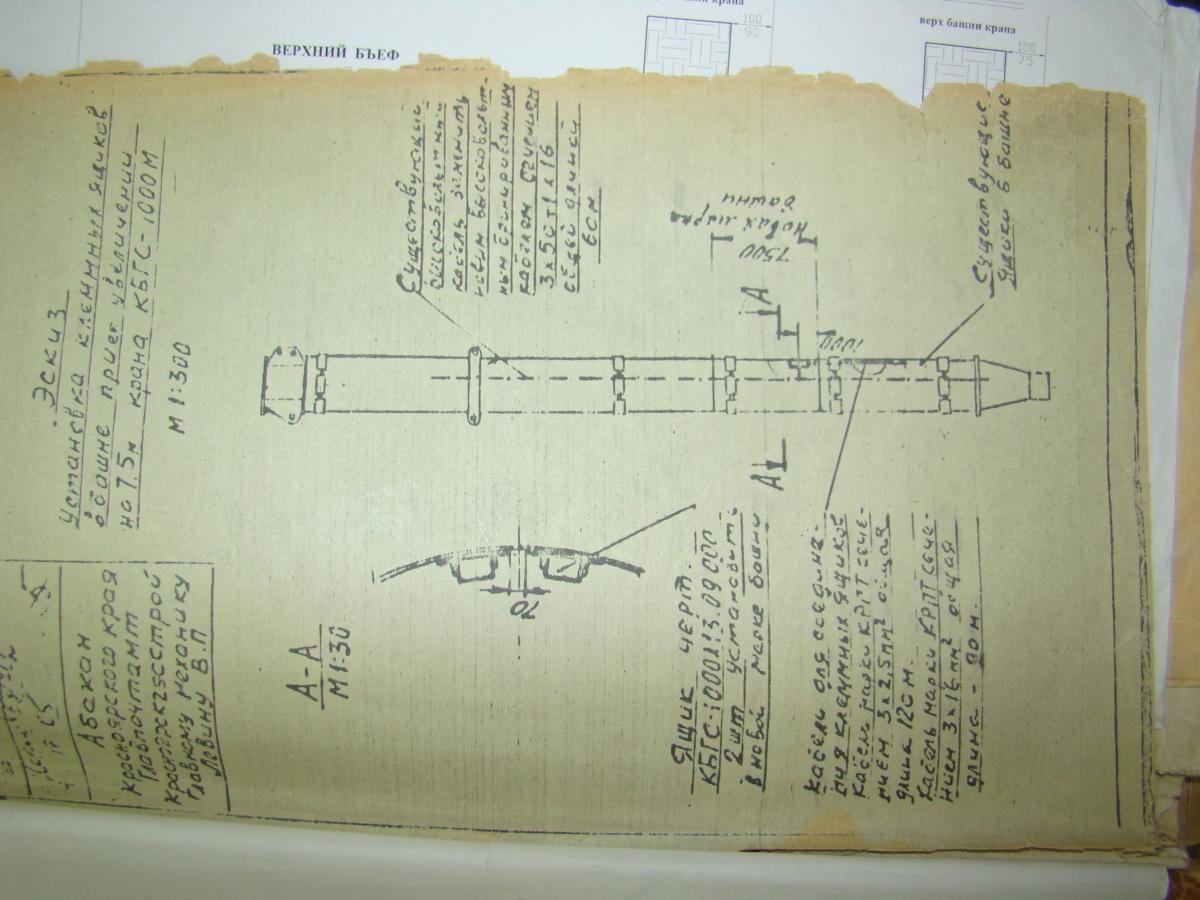

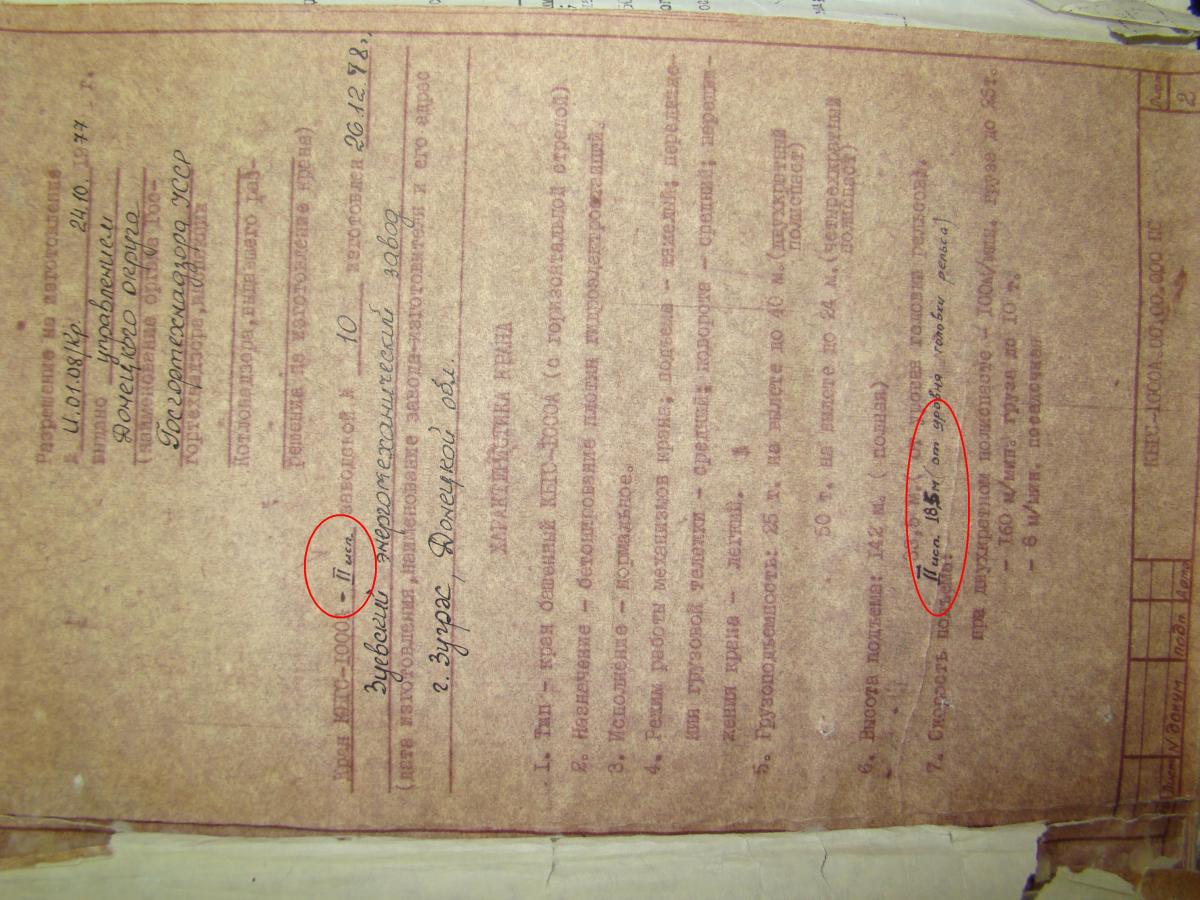

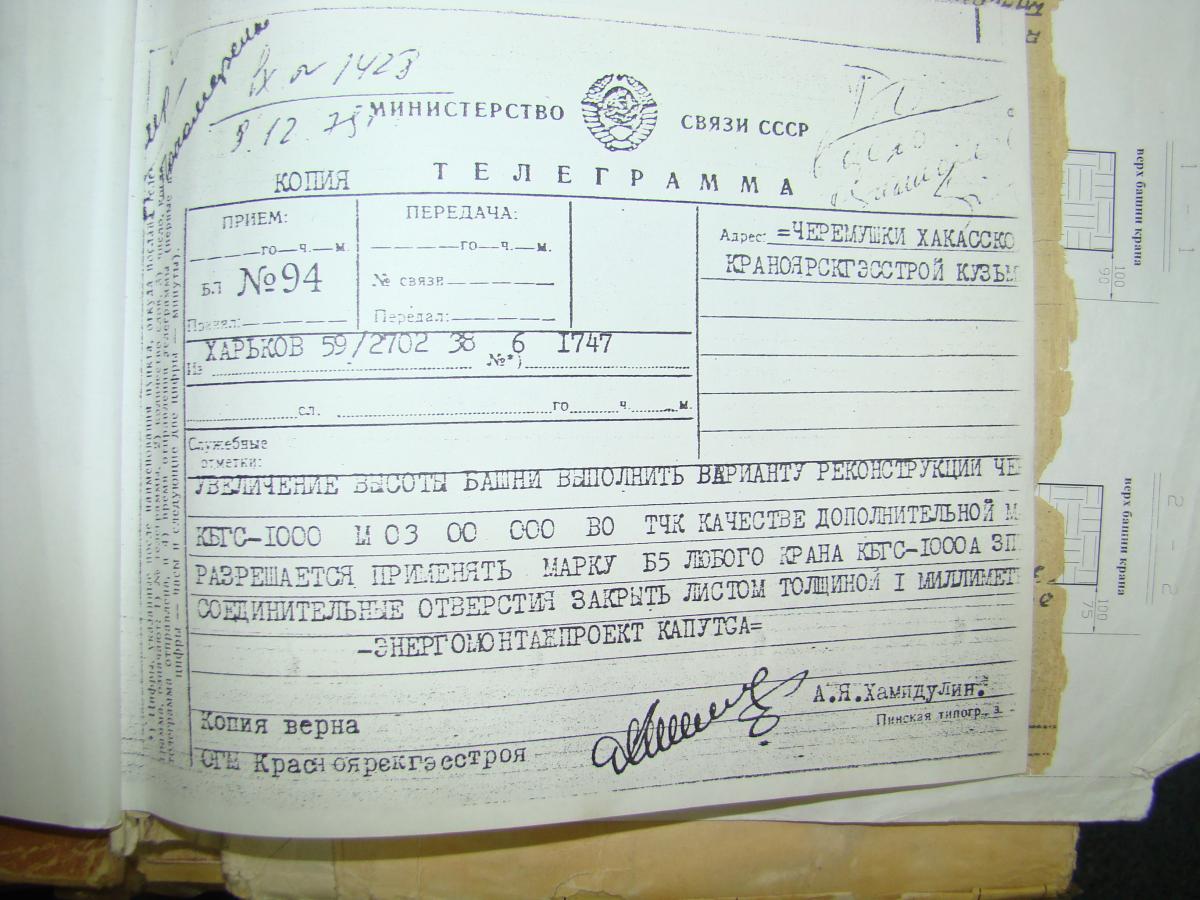

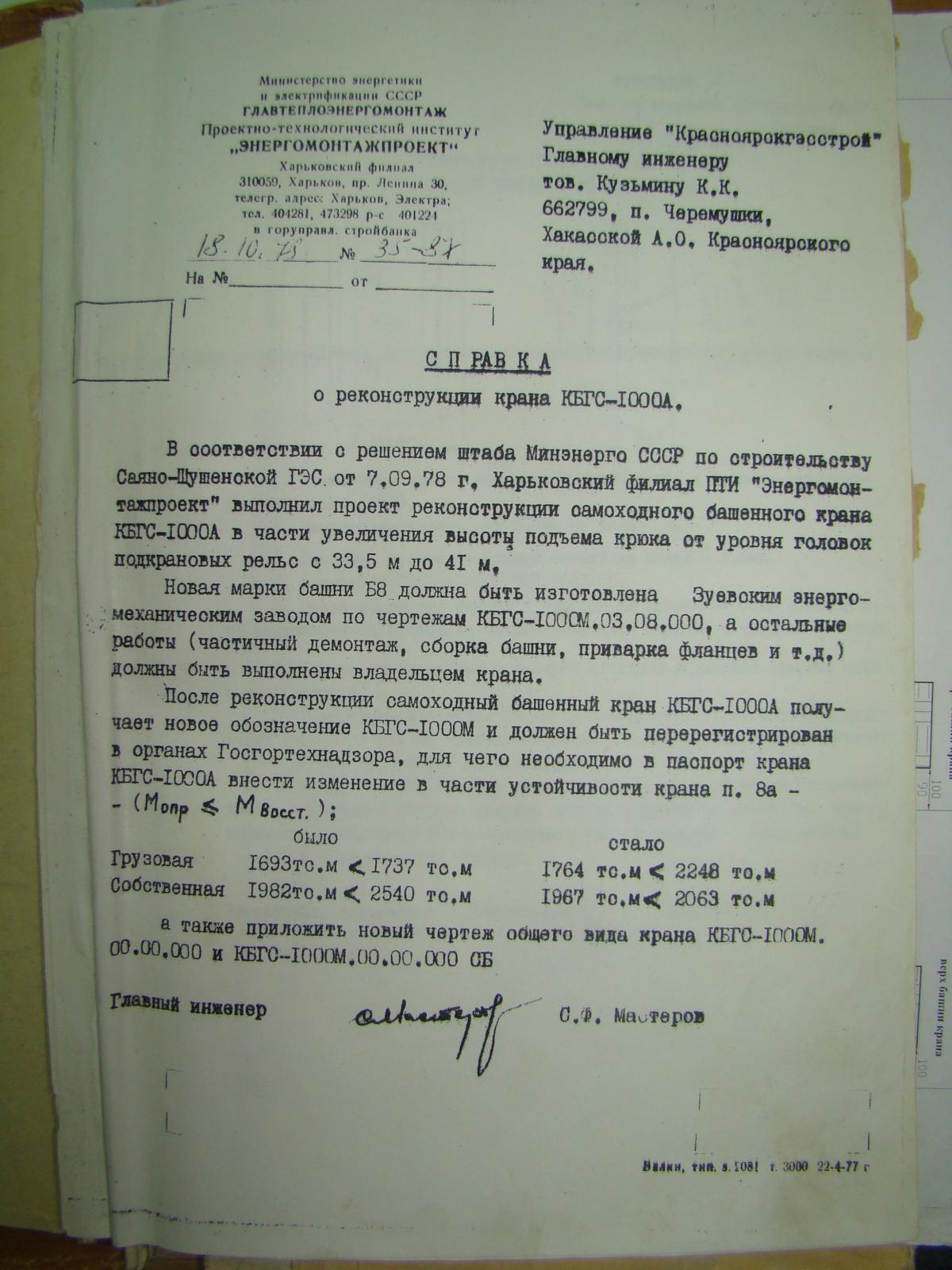

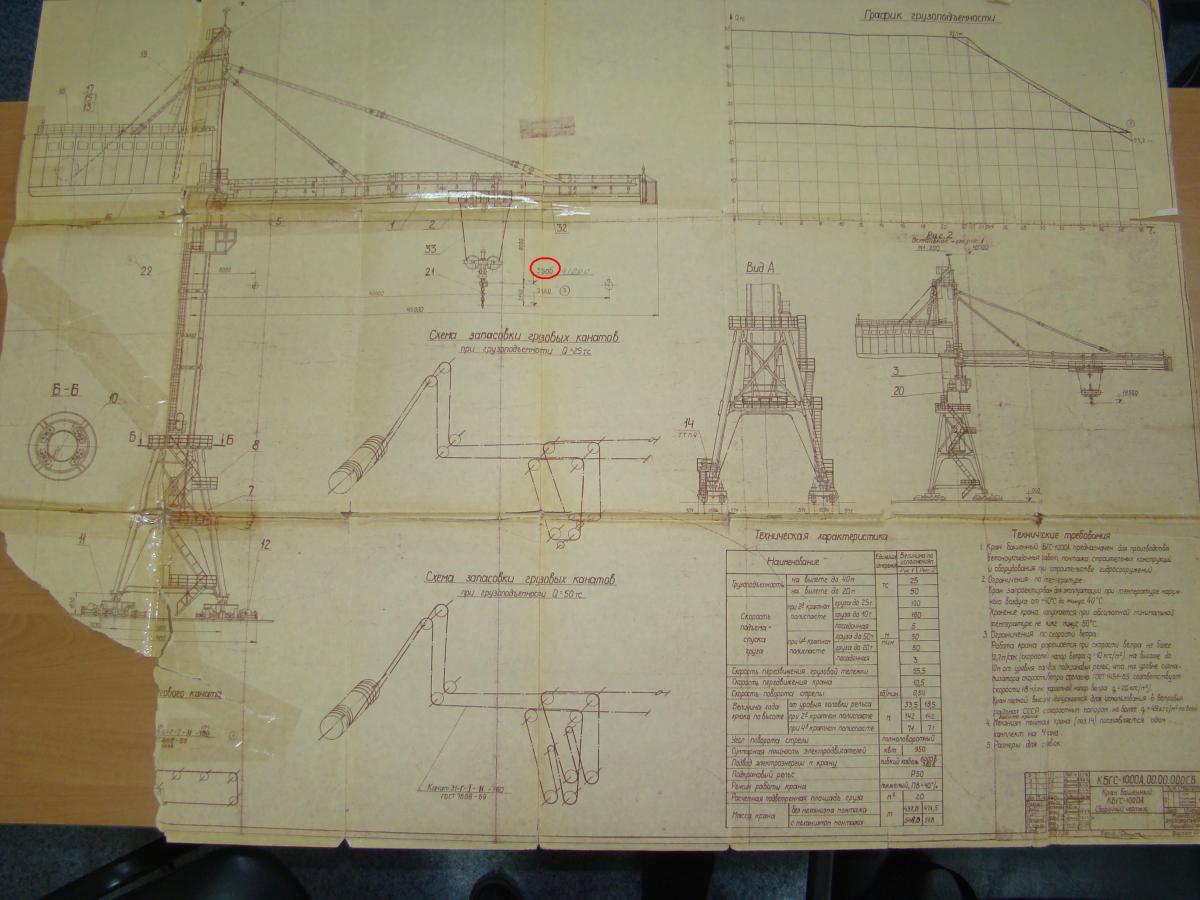

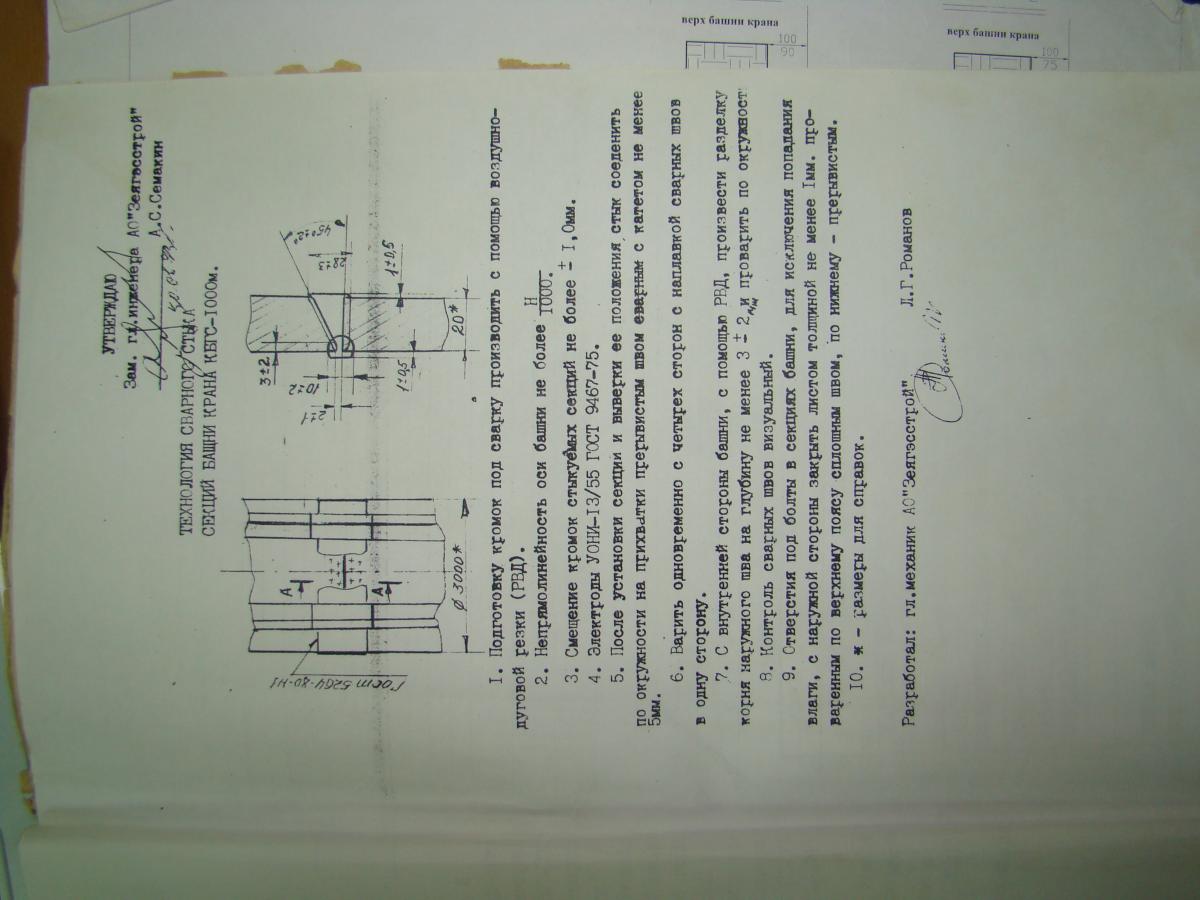

А вот ещё одна интересная новость. Согласно паспортов на Бурейской ГЭС стояли КБГС-1000А. А согласно найденых мной чертежей были КБГС-1000М. Отличие в высоте подъёма крюка КБГС-1000А-33,5м, КБГС-1000М-41м. см.фото 5,6. В паспорте КБГС-1000А зав.№3 это №4 записи об модернизации крана есть см.фото1,2,3,4. В паспорте КБГС-1000А зав.№10 это который№6 вообще исполнение №2 высота его подъёма 18,5м см. фото7. К моему стыту я этого не знал.

[den_]

А вот ещё одна интересная новость. Согласно паспортов на Бурейской ГЭС стояли КБГС-1000А. А согласно найденых мной чертежей были КБГС-1000М. Отличие в высоте подъёма крюка КБГС-1000А-33,5м, КБГС-1000М-41м. см.фото 5,6. В паспорте КБГС-1000А зав.№3 это №4 записи об модернизации крана есть см.фото1,2,3,4. В паспорте КБГС-1000А зав.№10 это который№6 вообще исполнение №2 высота его подъёма 18,5м см. фото7.К моему стыту я этого не знал. АНТОН на КБГС-1200 должны быдь какие-то модернизации, то что он не высокий не значит что он КБГС-1200, чертежи этих переделок я ищу, пока без успешно.

[den_]

Ещё чуть.

[Anatoliy]

DEN.

ВАу!!!!!!!!! а можн опопросить чертеж самого крана частями отснять -раз нету большего расширения ... что бы все детал иможно было расмотреть

[den_]

Можно, чем в свободное от работы время и занимаюсь.

[den_]

Вот раздобыл фотографии.
