Обход Симферополя (участок Дубки-Левадки)

[Alex178rus]

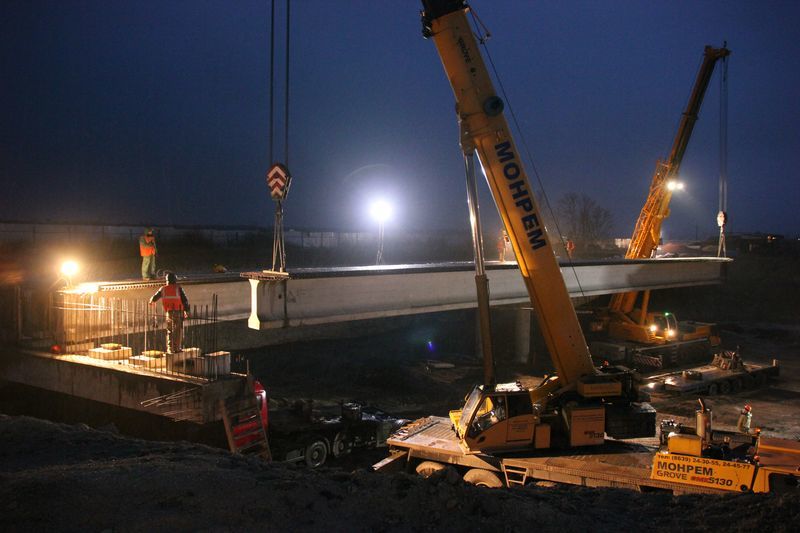

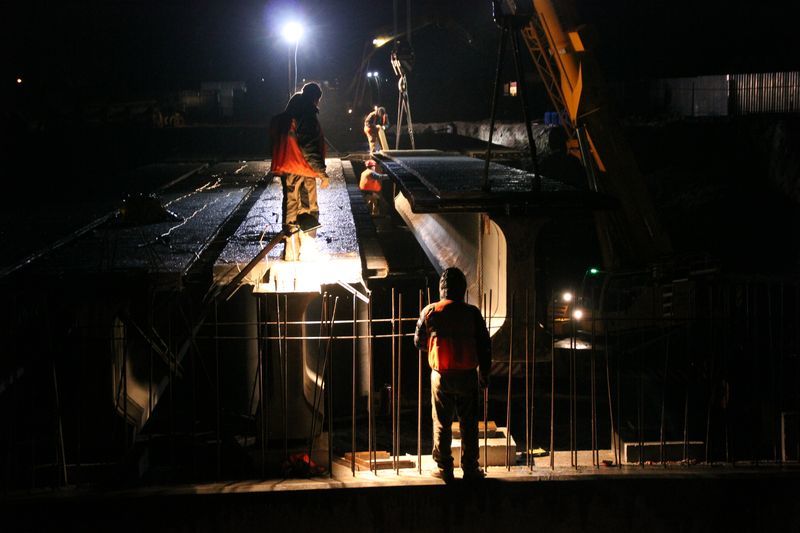

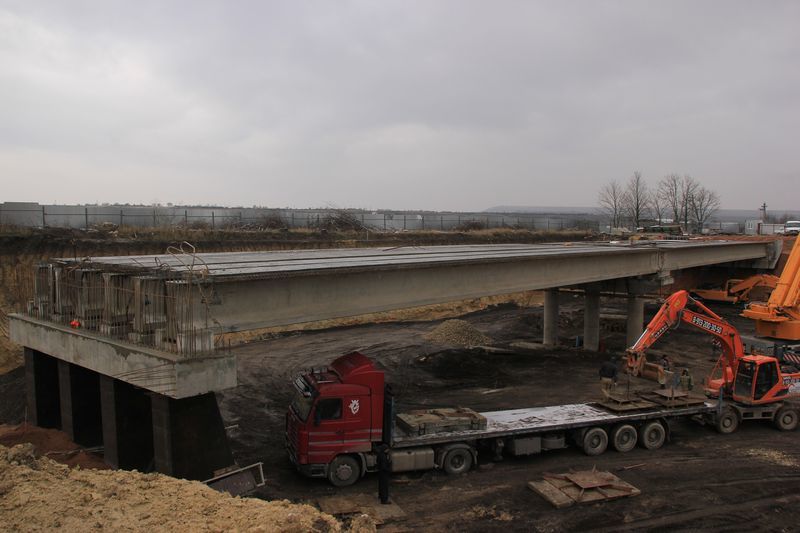

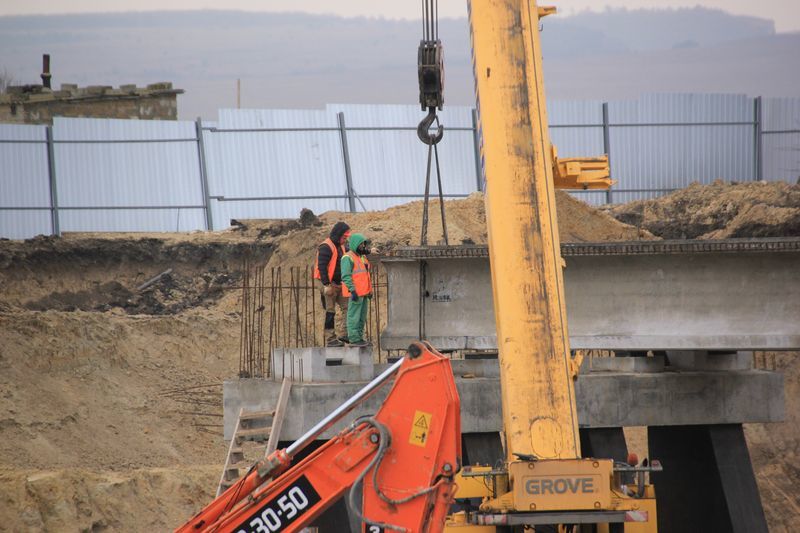

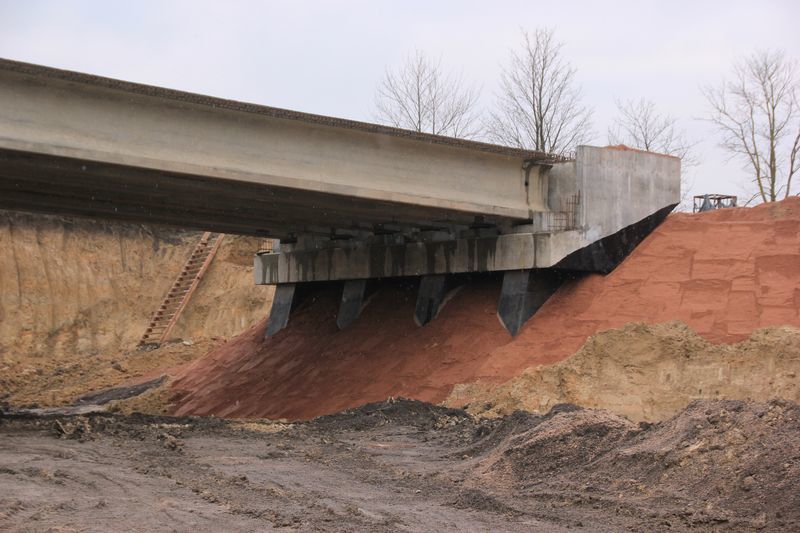

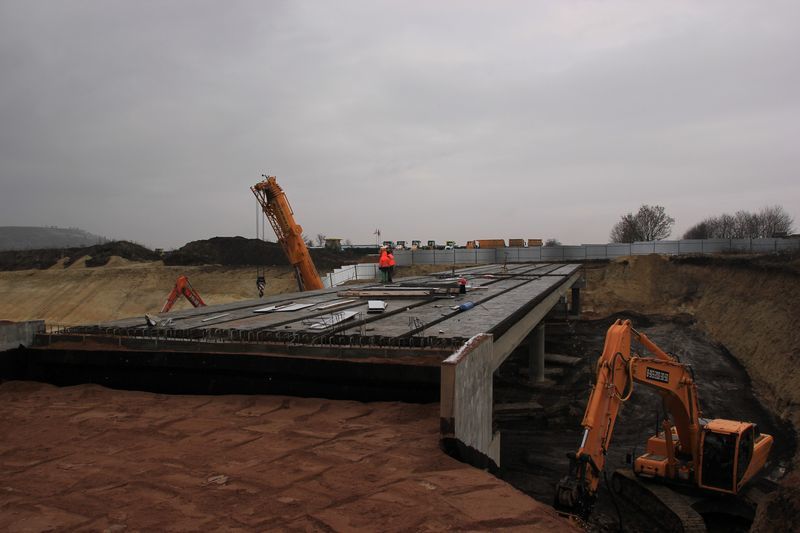

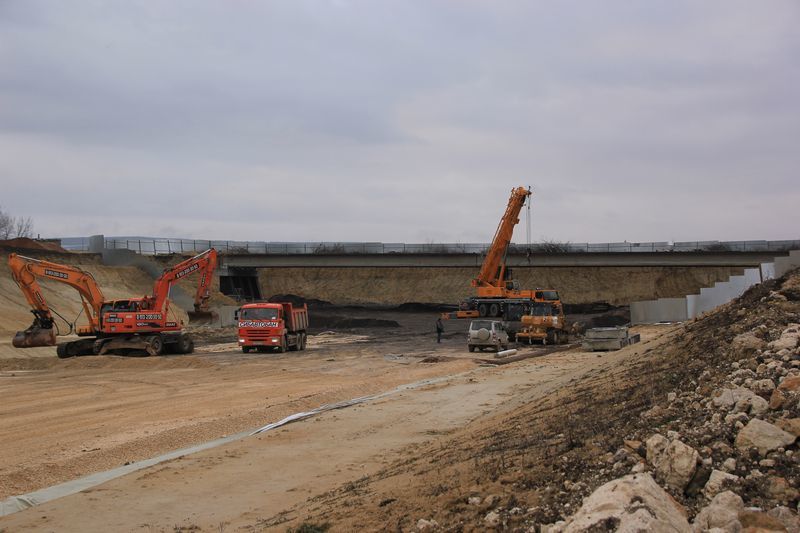

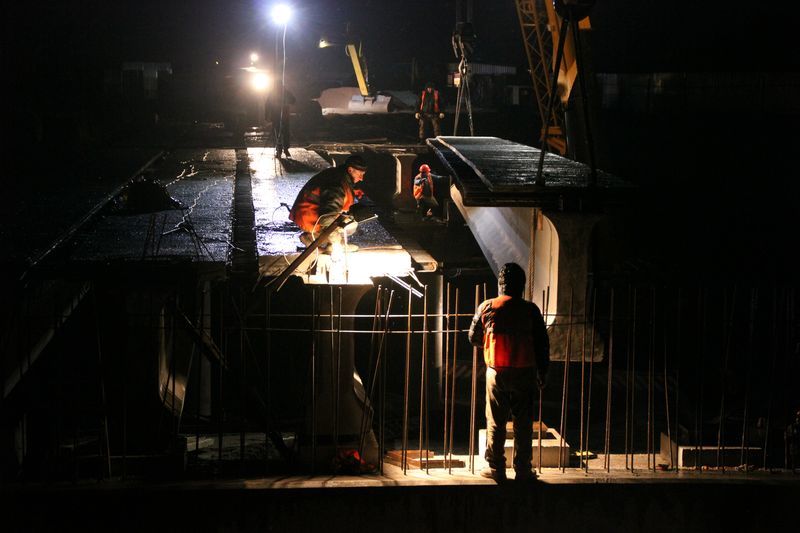

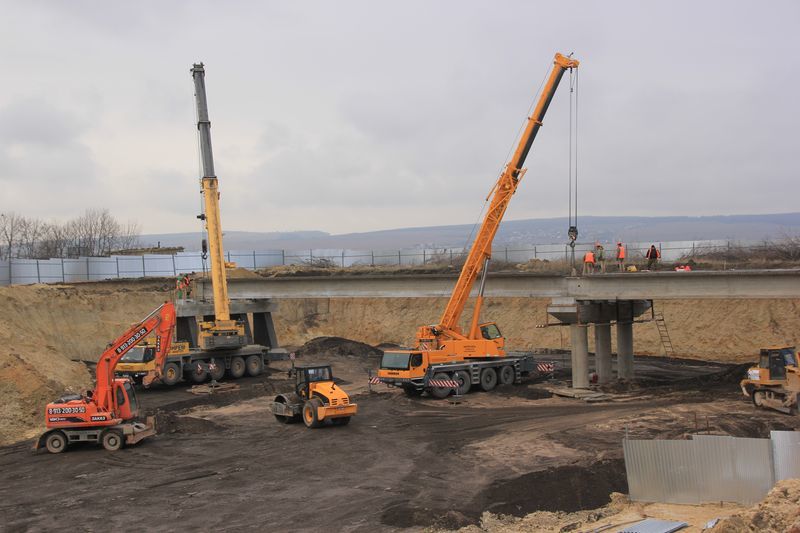

Также пока искал нашел старое видео монтажа балок предыдущего моста

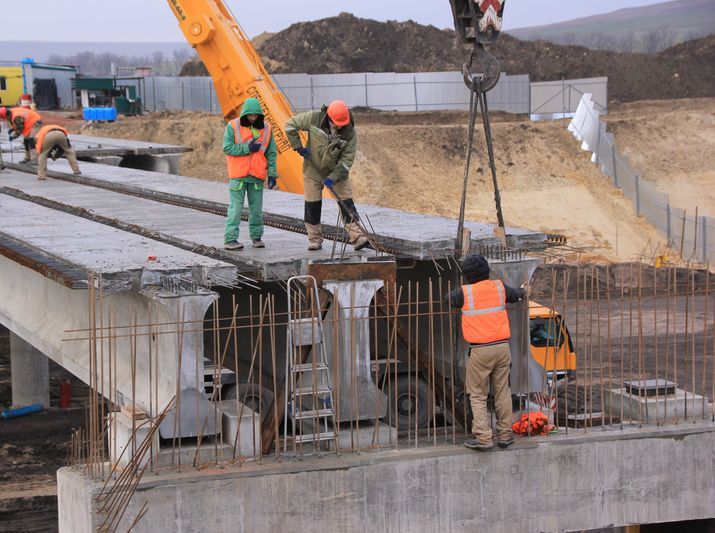

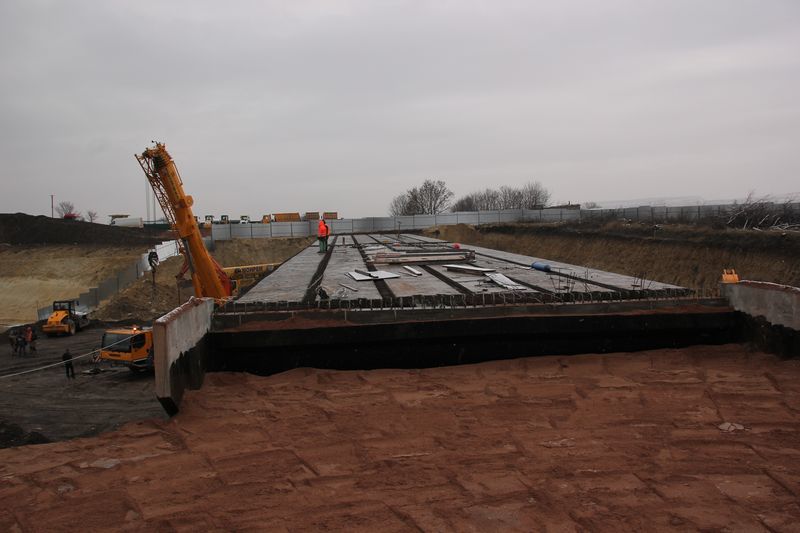

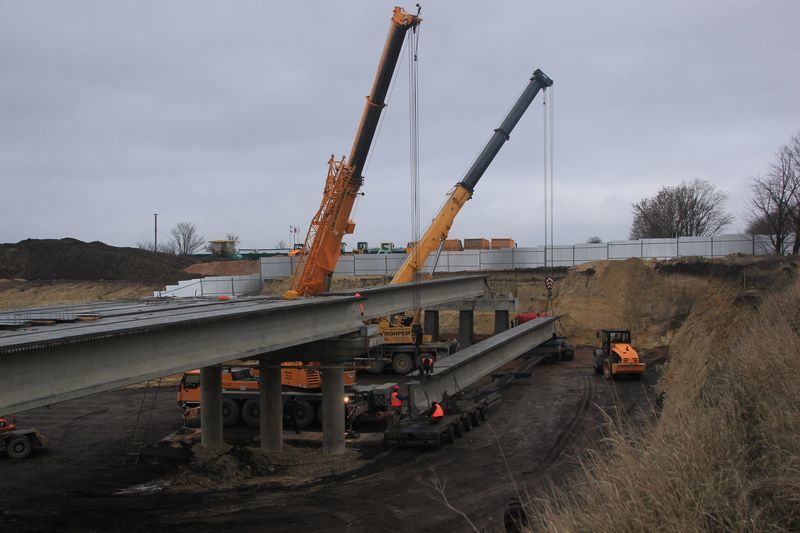

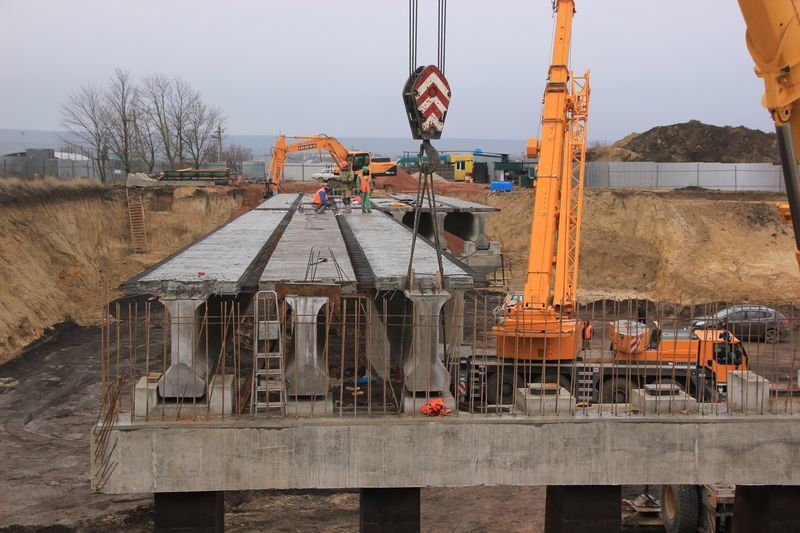

И заметка с фотками

http://www.c-inform.info/news/id/60405



[melwin89]

глупый вопрос: а почему нельзя смонтировать, так как показано на этом видео:

Двумя кранами с разных берегов

На видео балки пролетом 15 м, на строящемся путепроводе 33 м.

Можно закинуть и одним, как я писал, но кран должен быть большой г/п.

Двумя автокранами здесь нет смысла работать.

[Tompfmych]

Май кар из капут. Походу бензин с водой залили, перестала заводиться совсем. Сегодня вместо обработки отснятого материала придется ее как-то доставать оттуда.

[melwin89]

Операция эвакуация

[Tompfmych]

Операция эвакуация



Жестко добрались. Патруль на предельных режимах ехал

[coles]

Молодца!)

Отпишись в автоделе, как машинка потом?

[Tompfmych]

Молодца!)

Отпишись в автоделе, как машинка потом?

Завтра будем вскрывать, отпишусь

[Tompfmych]

[melwin89]

[melwin89]

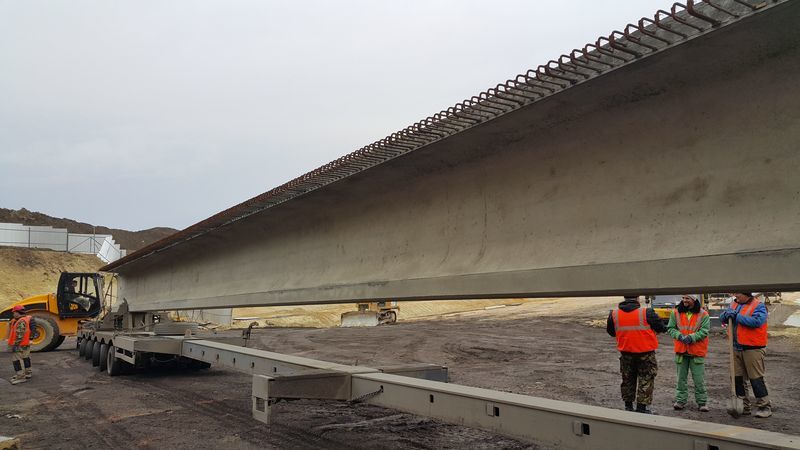

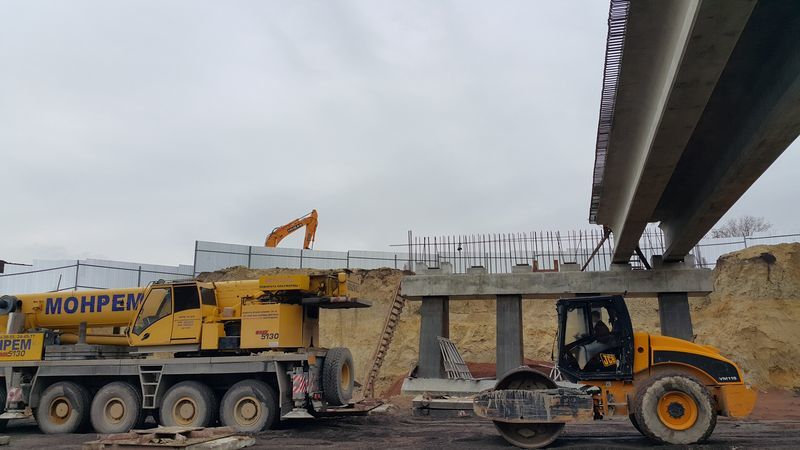

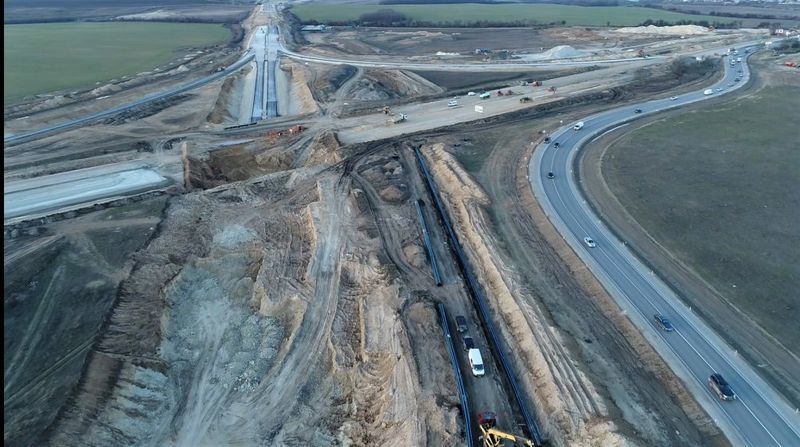

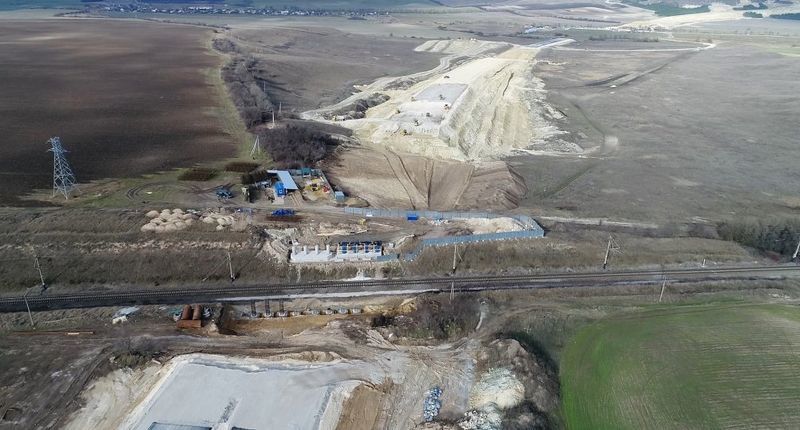

Свежий облет. Все балки для путепровода над ж/д завезены.

[melwin89]

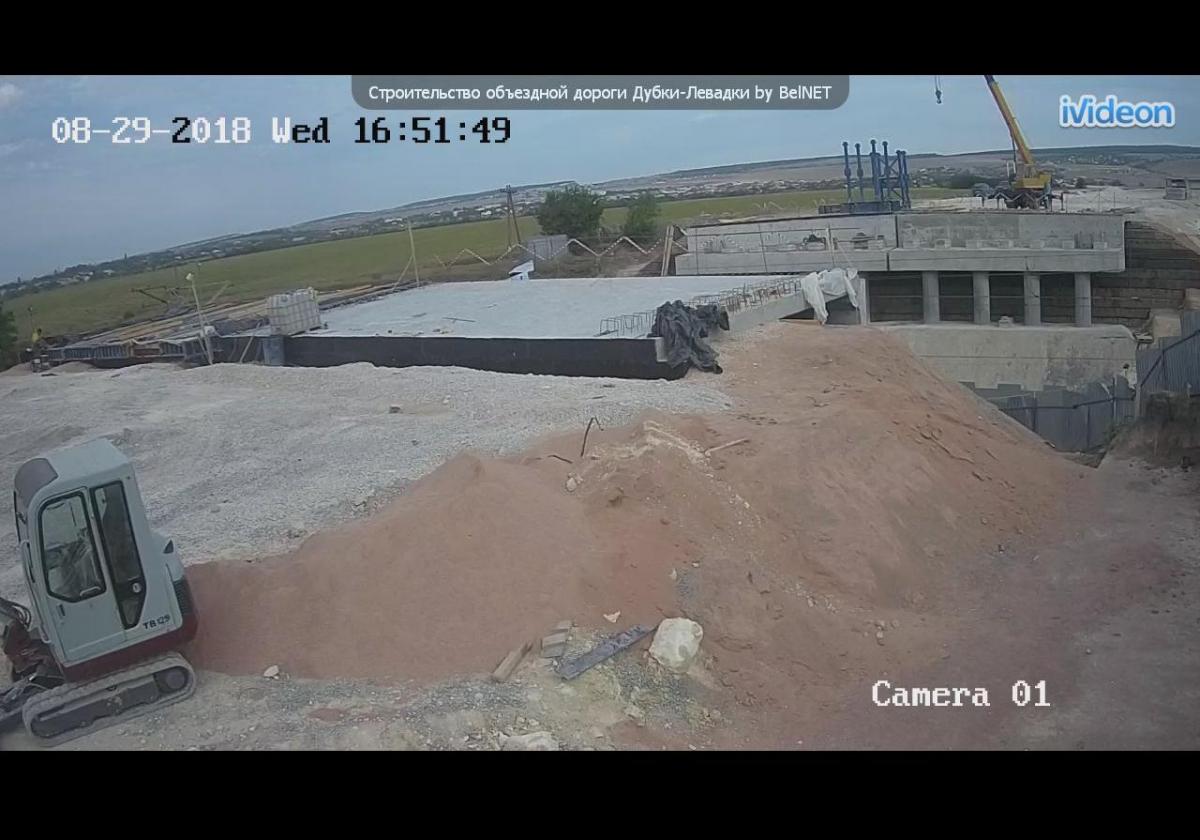

Сегодняшние снимки с веб-камер.

У путепровода над ж/д привезли металлоконструкции(балки). Пока непонятно, для чего их будут использовать.

[Alex178rus]

Может балки будут надвигать? А это привезли оснастку?

[melwin89]

Может балки будут надвигать? А это привезли оснастку?

Возможно, например таким краном

http://www.youtube.com/watch?v=yFqnsH194_E

[melwin89]

Собирают металлоконструкции на переходной плите

[Alex178rus]

Пока конструкции похожи на инвентарные подставки, которые применяют при сборке металлоконструкций в мостостроении.

Может быть монтаж будет проходить таким образом:

1. поставят подставку в середине пролета

2. двумя кранами насколько хватает вылета положат балку одним концом на подставку, а другим концом на плиту.

3. один кран встает ближе к краю, второй переезжает на другую сторону и берет конец балки с подставки.

4. далее двумя кранами перемещают балку дальше и опускают на опоры.

[melwin89]

Пока конструкции похожи на инвентарные подставки, которые применяют при сборке металлоконструкций в мостостроении.

Может быть монтаж будет проходить таким образом:

1. поставят подставку в середине пролета

2. двумя кранами насколько хватает вылета положат балку одним концом на подставку, а другим концом на плиту.

3. один кран встает ближе к краю, второй переезжает на другую сторону и берет конец балки с подставки.

4. далее двумя кранами перемещают балку дальше и опускают на опоры.

Да, собрали МИК-С. Будем наблюдать дальше. Если по такому сценарию, то надо три крана, а то придется ездить каждый раз туда-сюда 6 км.

[melwin89]

Собрали длиннющий пакет(как пишут на SSC МИК-П). По количеству ребер на нем получается 32 метра.

Может быть еще один вариант.

1) Установка 32 м пакета на 2 опоры из МИК-С.

2) Установка ж/б балки на тележки и продольное перемещение по пакету.

3) Подъем с тележек двумя автокранами, расположенными на разных сторонах путепровода, и установка в проектное положение.

В общем вопросов еще больше))) Ждем продолжения работ.

[Tompfmych]

Собрали длиннющий пакет(как пишут на SSC МИК-П). По количеству ребер на нем получается 32 метра.



Может быть еще один вариант.

1) Установка 32 м пакета на 2 опоры из МИК-С.

2) Установка ж/б балки на тележки и продольное перемещение по пакету.

3) Подъем с тележек двумя автокранами, расположенными на разных сторонах путепровода, и установка в проектное положение.



В общем вопросов еще больше))) Ждем продолжения работ.

Наиболее вероятный сценарий. Интересно, какова масса этого МИКа-П? Как его устанавливать на МИК-Сы?

[melwin89]

Наиболее вероятный сценарий. Интересно, какова масса этого МИКа-П? Как его устанавливать на МИК-Сы?

По паспорту поэлементно посчитал около 40-45 т. Устанавливать можно по варианту ж/б балок, как Alex178rus предложил.

[melwin89]

Приехал Liebherr
