КБ-403 / КБк-160.2

[Antcranes]

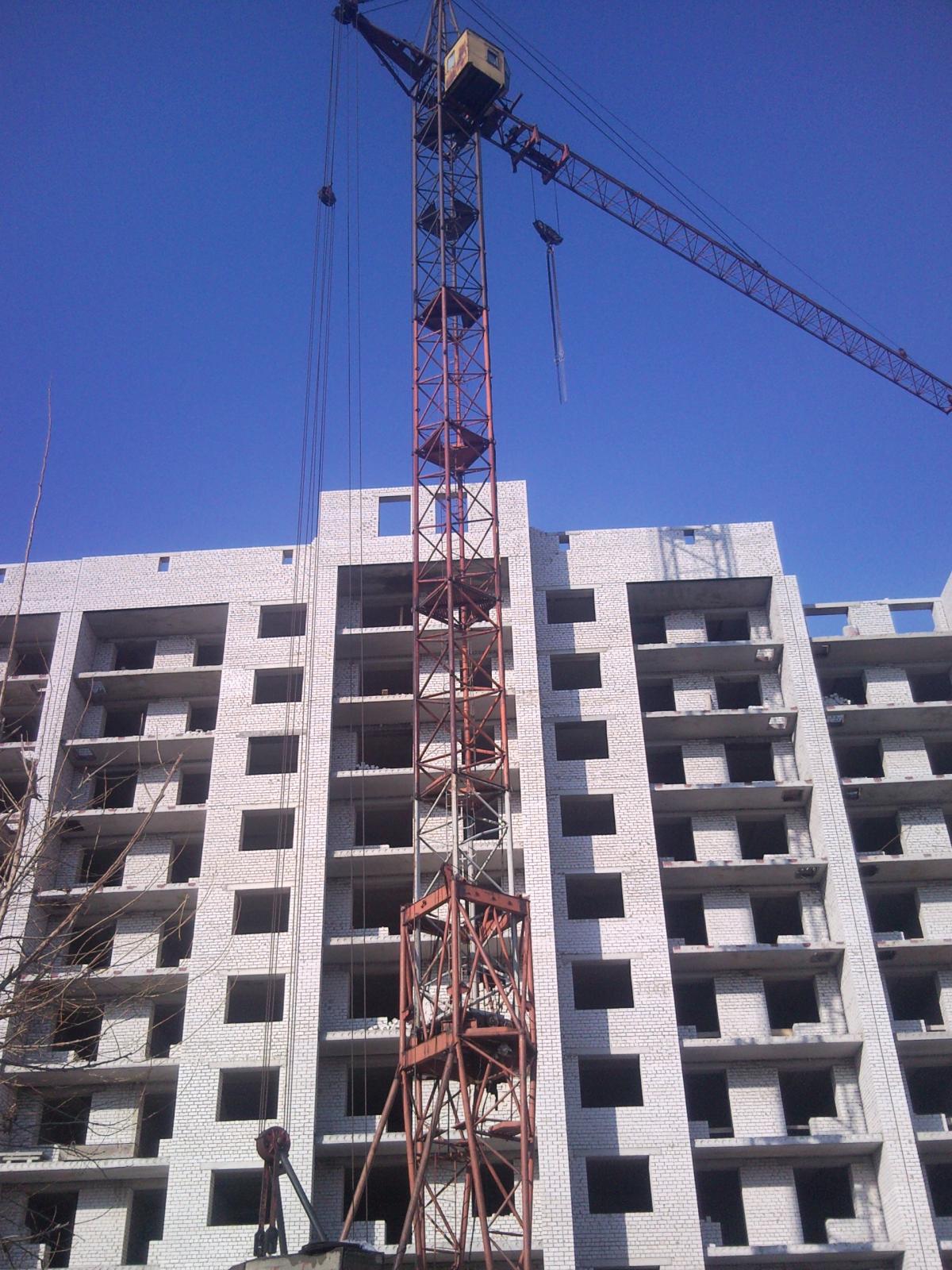

опа!!! а че эт две коротких вставки запихнули??? Одна сверху как положено под кабиной, а вторая снизу... Она то как туда затесалась?

[Anatoliy]

да не - одна

[BOBR]

опа!!! а че эт две коротких вставки запихнули??? Одна сверху как положено под кабиной, а вторая снизу... Она то как туда затесалась?

че было то и впихнули

[Antcranes]

логично! :grin:

[Bohdan_Astro]

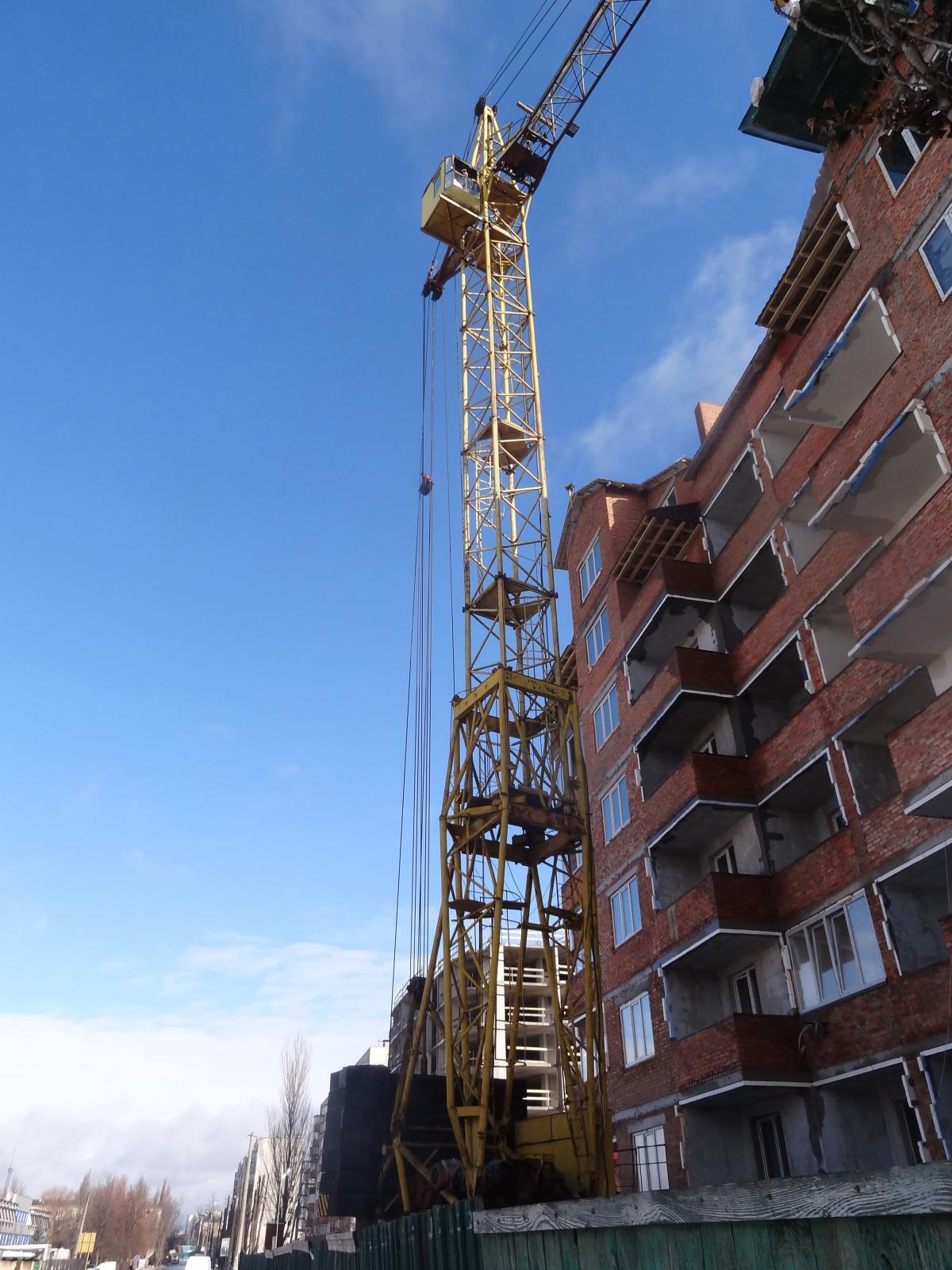

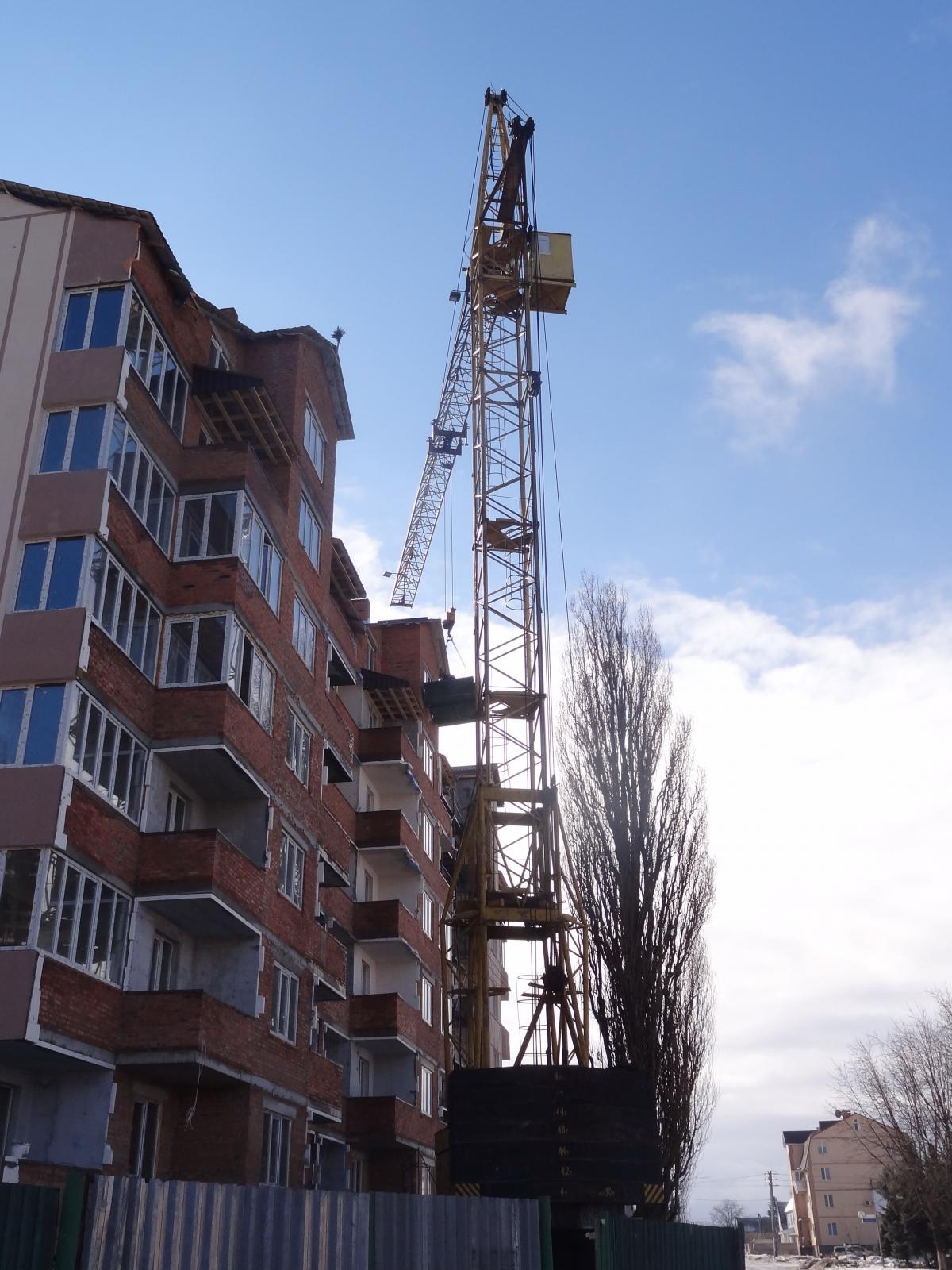

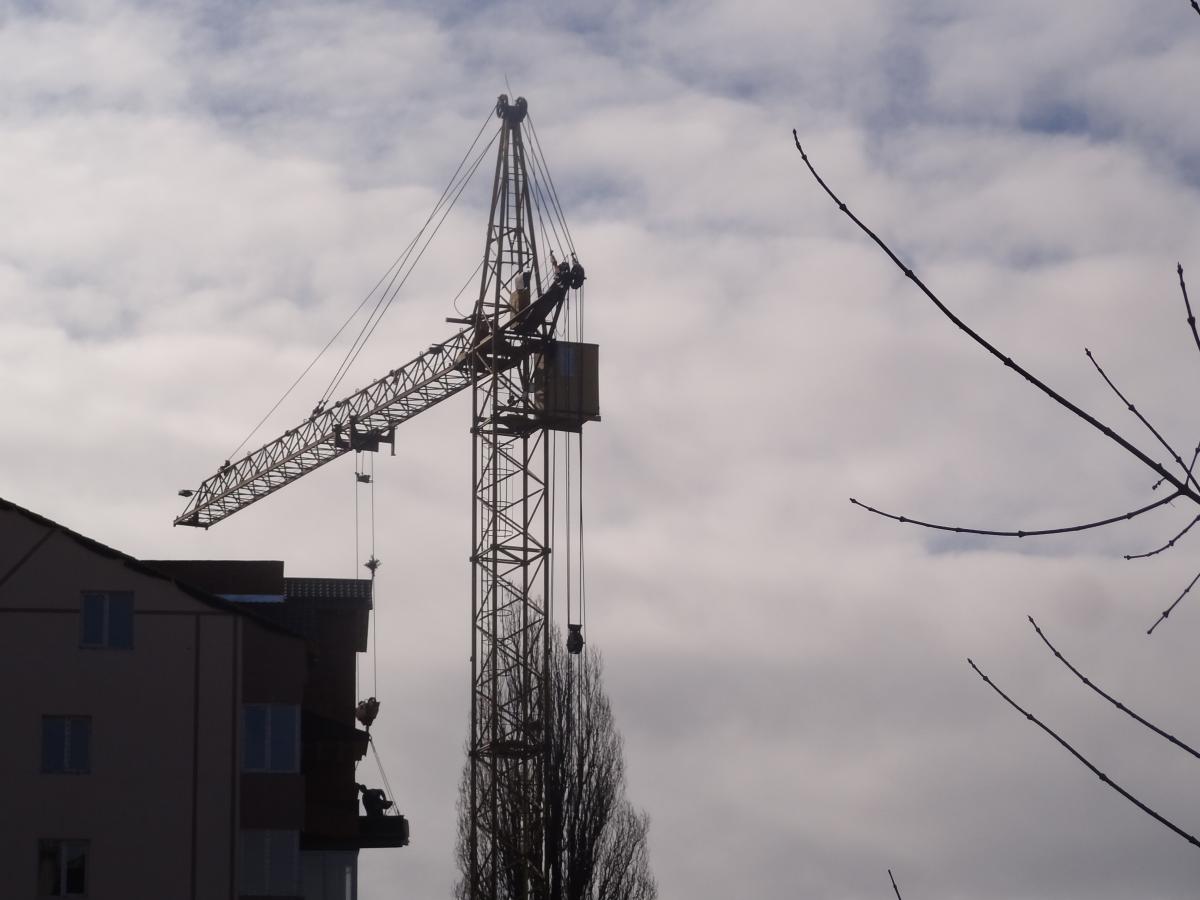

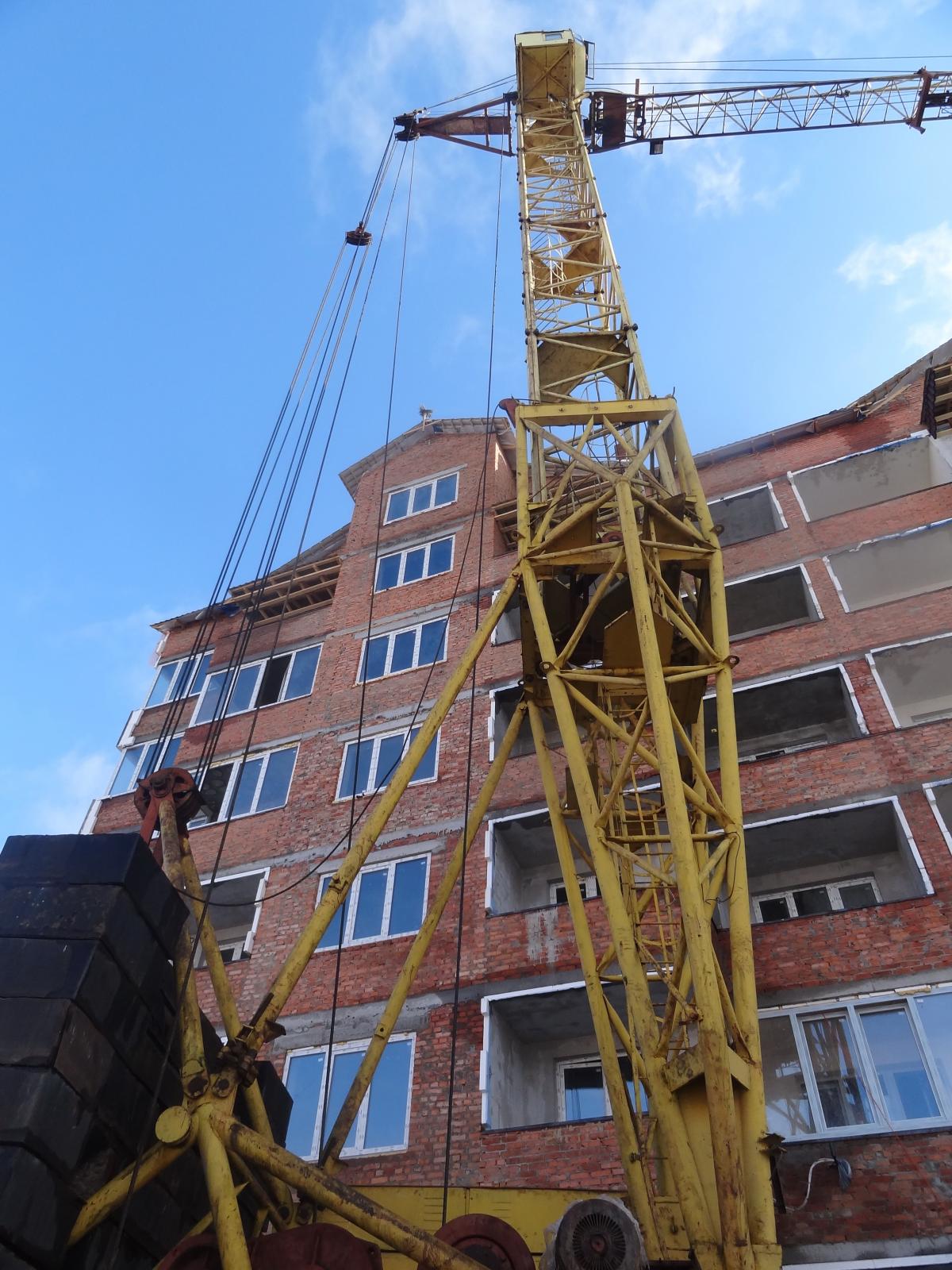

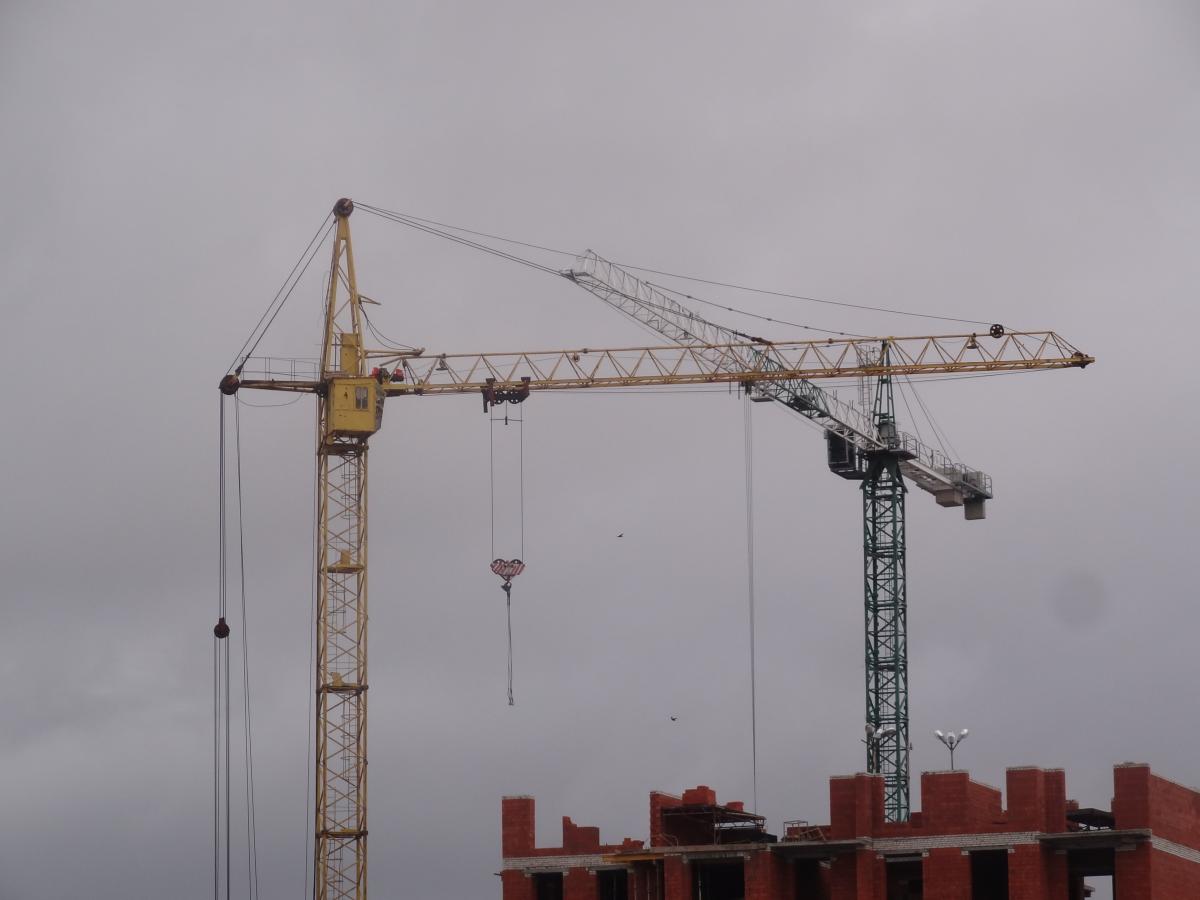

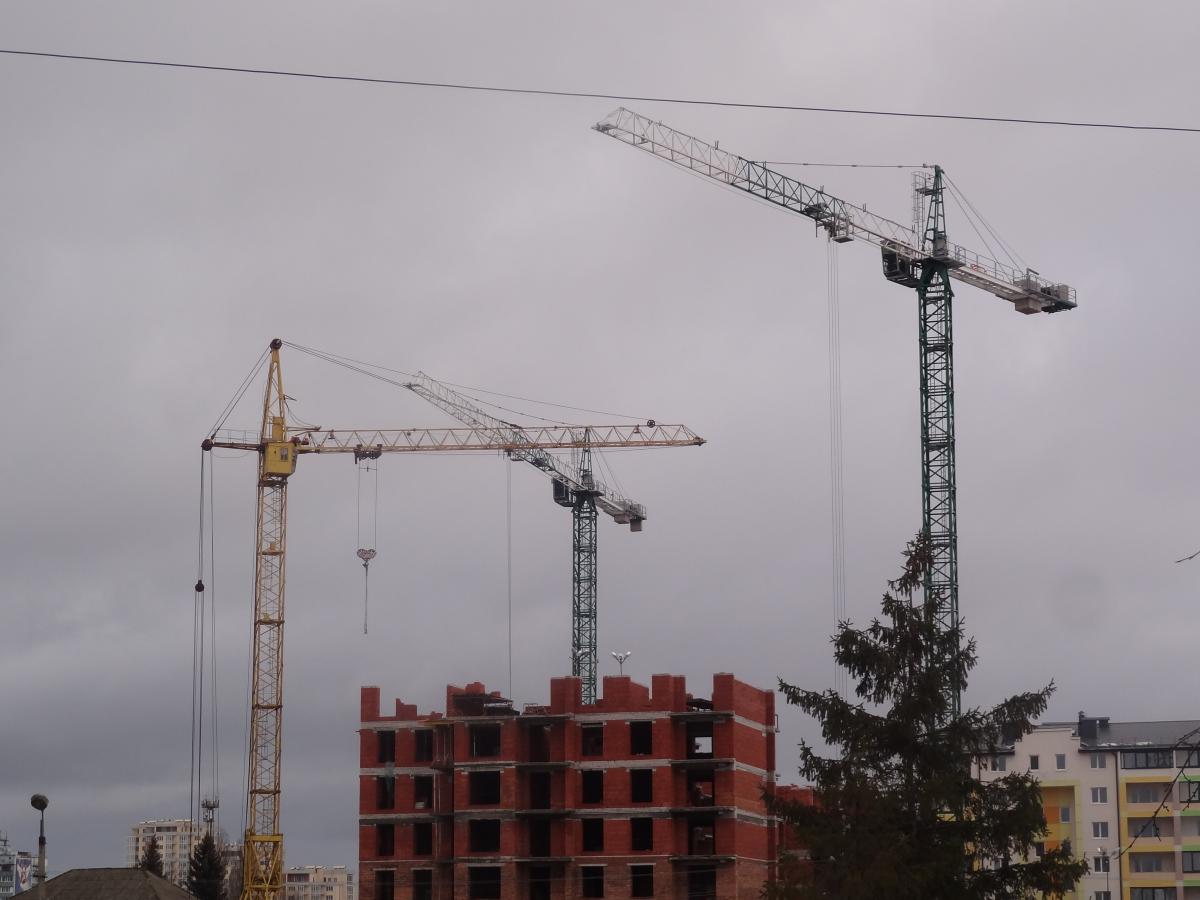

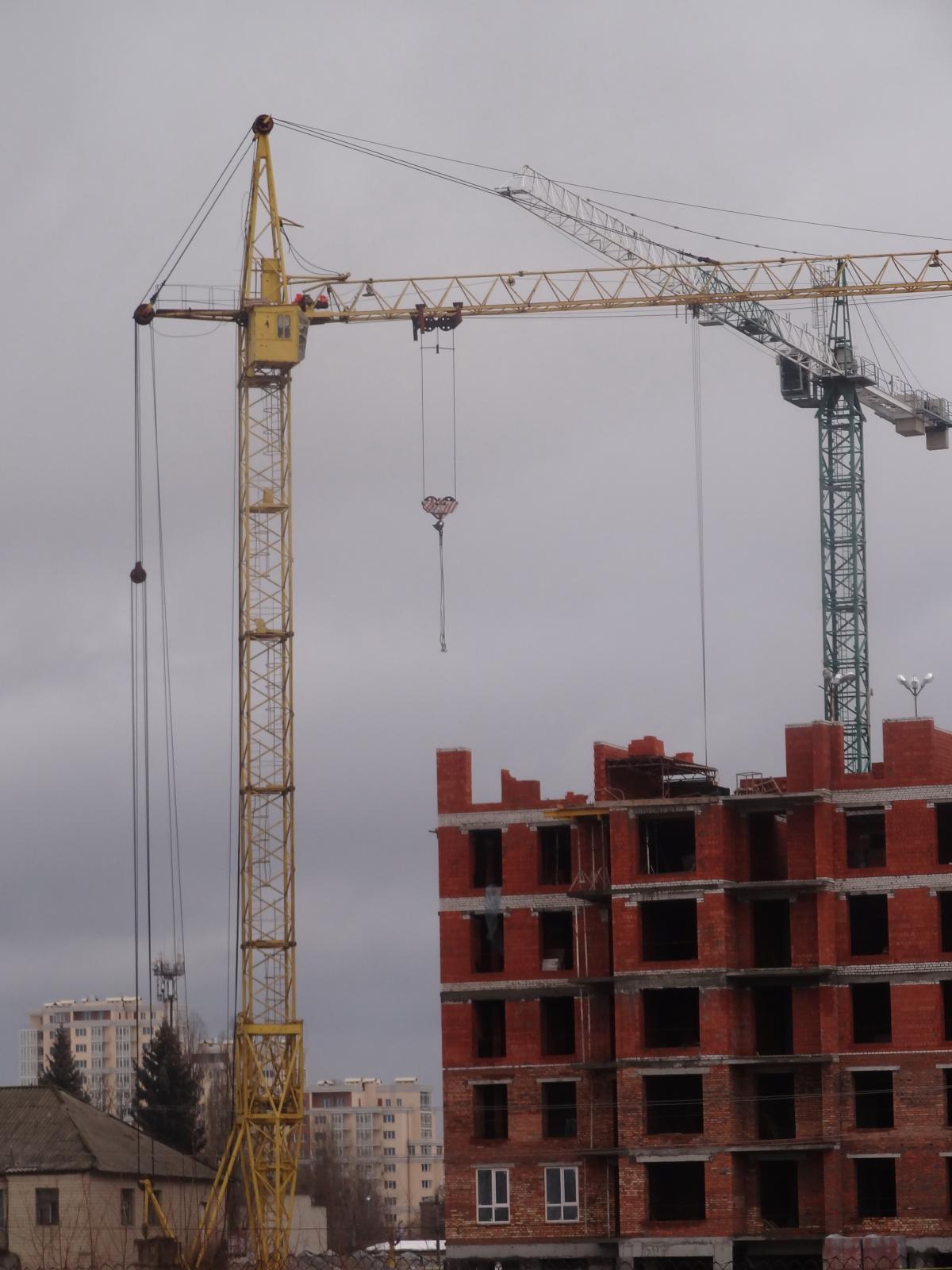

Львовские





Альбом «Lviv_under_construction» bohdan-astro на Яндекс.Фотках























[Tompfmych]

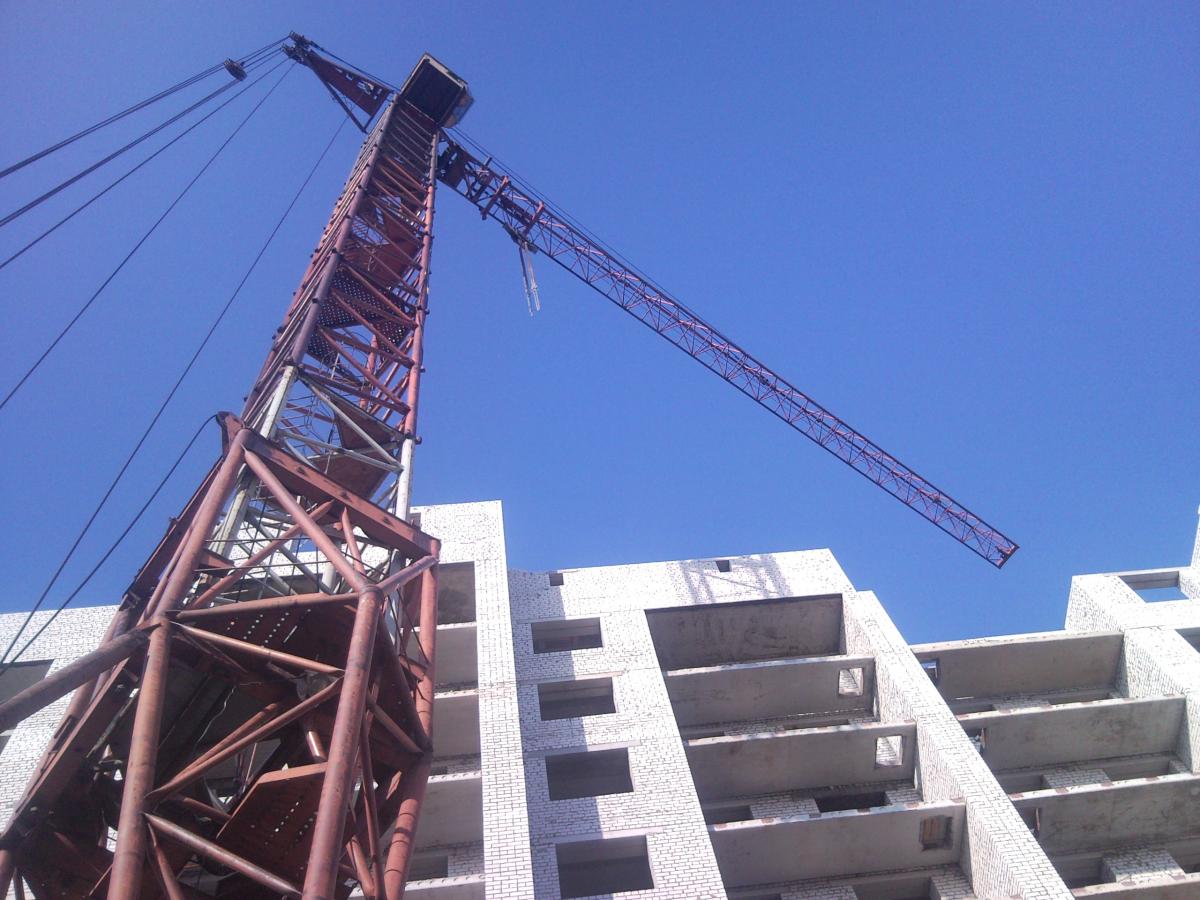

Жаль в собранном виде не застал - крепление каретки в промежуточном положении, г. Симферополь

[Antcranes]

опа!!! впервые такое вижу чтобы каретку фиксировали не в конце стрелы. Интересно для какой цели это им понадобилось...

[Tompfmych]

опа!!! впервые такое вижу чтобы каретку фиксировали не в конце стрелы. Интересно для какой цели это им понадобилось...

Там стесненные условия, пути короткие, кран по ним ездить не может, видимо, чтоб мог достать поближе.

[Antcranes]

интересно... побольше бы фоток оттуда...

[Tompfmych]

интересно... побольше бы фоток оттуда...

Ну уже все, к следующему моему визиту кран демонтируют

[DIM-ON]

Это говорит о том, что перед нами конструкционно именно КБ-403А, который разрабатывался с возможностью жесткого крепления грузовой тележки на конце стрелы, без возможности её перемещения по наклонной стреле. За то сама стрела по расчётам могла быть поднята не только на 30*, но и на 50*

Некоторые источники утверждают, что в этом случае кран вообще мог работать поднимая и опуская стрелу в этих пределах, в чём я лично сомневаюсь - на КБ-403 стоит очень слабая стреловая лебедка, а сама стрела обёмней чем у КБ-401 или КБ-402

Кран КБ-403Б рассчитывался только на 30-ти градусный подъем стрелы, без перепасовки грузового каната.



Вообще же считаю отличия КБ-403А от КБ-403Б формальными.

Во всех справочниках они отличаются максимальным вылетом 25 и 30 метров соответственно. Но еще в начале 90-х г.г., когда эти краны были абсолютно новыми я неоднократно видел краны с аппаратурой и в целом подписанные, как КБ-403А, но с "30-ти метровой" стрелой.



Гораздо больше отличий у 403-х, выпущенных разными заводами.

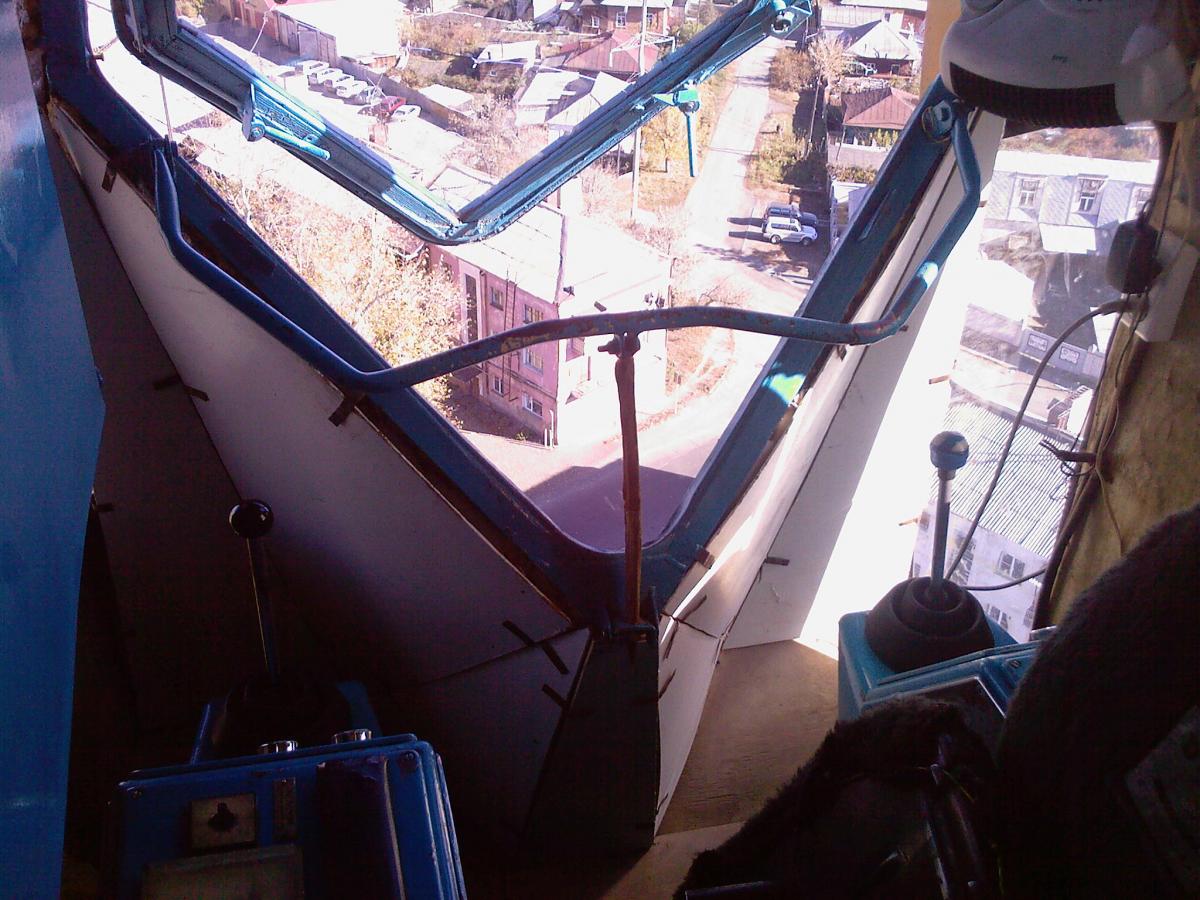

Например КМЗ (Москва) до последних единиц, считай середины 90-х г.г. выпускали свои КБ-403 исключительно с "плоским" фонарём кабины У7810.6А, в то время, как Крановый завод "Северянин" (та же Москва) уже почти 10 лет, как ставил на свои краны кабины У7810.6 с лобовым наклонным "пятигранником" и коробом для ног, та что на фото.

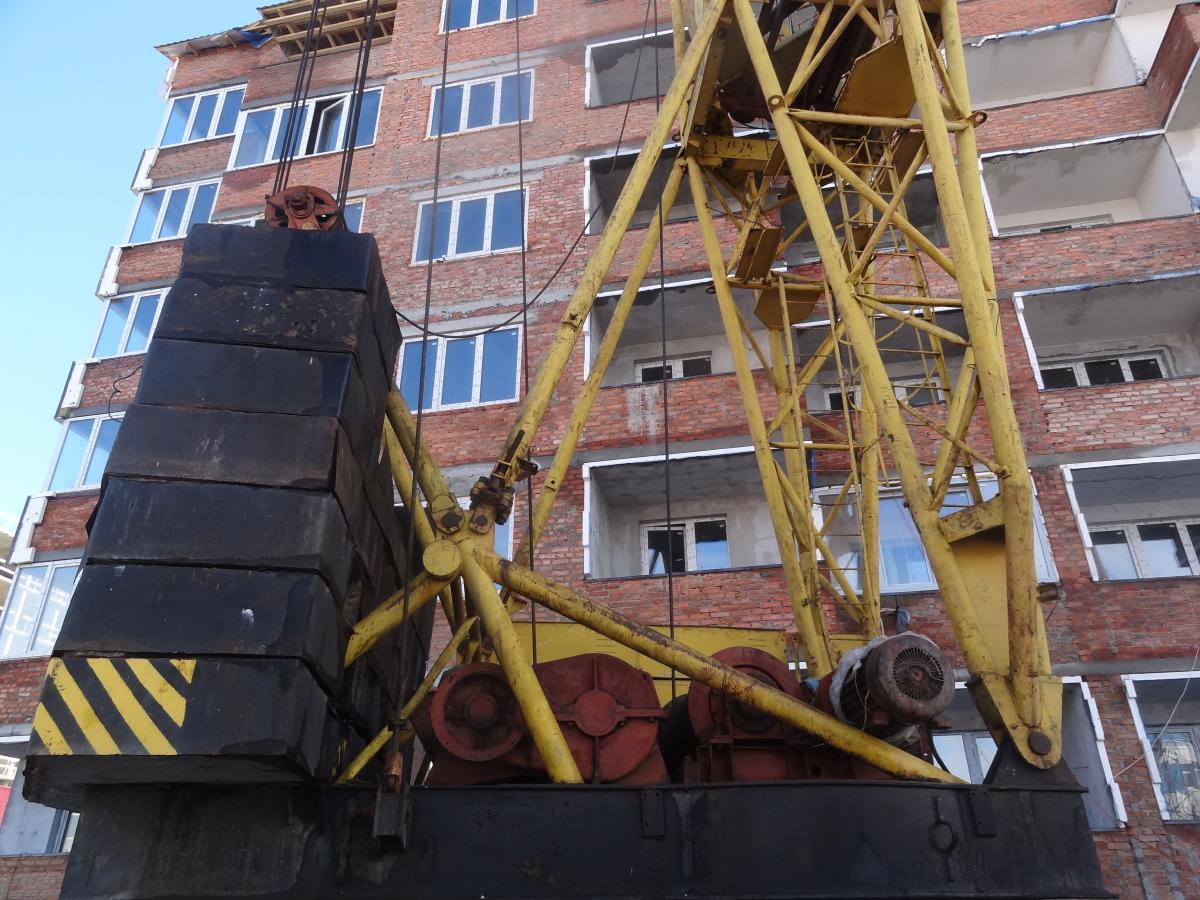

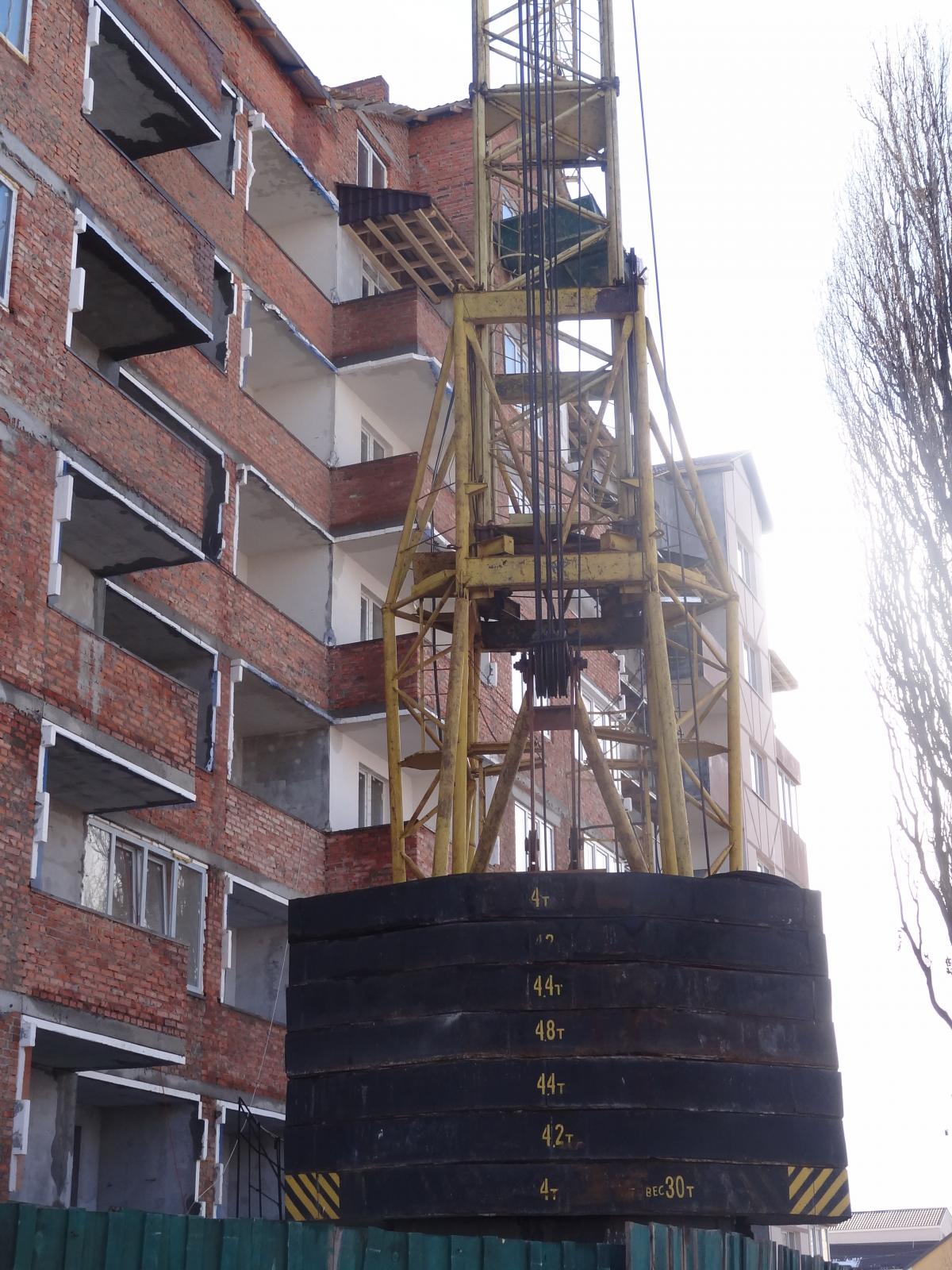

То же и с плитами противовеса. КМЗ до последнего предпочитал "узкие" во всю длину противовеса, закруглённые сзади, в то же время другие заводы предпочитали уже "кубики"

[DIM-ON]

Жаль в собранном виде не застал - крепление каретки в промежуточном положении, г. Симферополь

опа!!! впервые такое вижу чтобы каретку фиксировали не в конце стрелы. Интересно для какой цели это им понадобилось...

[Tompfmych]

Самое ключевое отличие "А" от "Б" (от которого и растут ноги у того что на "А" каретка только крепится на стреле, а у "Б" может перемещаться) это расположение датчика ограничителя грузоподъемности. А кстати, поразбирался как-то, почему же КБ-403 не может работать балочной стрелой как маневровой - дело ни в слабой лебедке, ни в прочности самой стрелы, а во всяких интересных вещах как коэффициент динамичности и упругие колебания канатов (сжатие-растяжение) на таком кране просто невозможно было бы работать, раскачка была бы безумная.

[DIM-ON]

А можно поконкретнее где находится датчик ОГП на КБ-403А и где на КБ-403Б, и немного не в тему, но где он на КБ-408?

И еще на сколько уместно предположить, что многие "А" впоследствии модернизировались тем или иным образом и сейчас сильно перемешаны?



А вот ссылки на фотки 403-го, 1990 г.в., кстати то же подписанного "А", но с максимальным вылетом на 30 м.

https://img-fotki.yandex.ru/get/4136/87301269.5/0_af602_549285c6_XS.jpeg.jpg

https://img-fotki.yandex.ru/get/4123/87301269.5/0_af609_63cd4bca_XS.jpeg.jpg

[Tompfmych]

На "А" - корень стрелы (на фото между кареткой и кареточной лебедкой)

На "Б" на распорке

А на 408 на некоторых точно так же как на "Б", а на некоторых сам узел чуть другой конструкции - блок на поворотном рычаге, вся система работает в горизонтальной плоскости.

[prap]

Самое ключевое отличие "А" от "Б" (от которого и растут ноги у того что на "А" каретка только крепится на стреле, а у "Б" может перемещаться) это расположение датчика ограничителя грузоподъемности. А кстати, поразбирался как-то, почему же КБ-403 не может работать балочной стрелой как маневровой - дело ни в слабой лебедке, ни в прочности самой стрелы, а во всяких интересных вещах как коэффициент динамичности и упругие колебания канатов (сжатие-растяжение) на таком кране просто невозможно было бы работать, раскачка была бы безумная.



...а можно уточнить, от чего зависит коэффициент динамичности? Стреловой полиспаст у КБ-403 точно такой же как и у КБ-401 с маневровой стрелой...наверное дело в значительно большем весе балочной стрелы, или есть ещё какие-то факторы ??

[Tompfmych]

...а можно уточнить, от чего зависит коэффициент динамичности? Стреловой полиспаст у КБ-403 точно такой же как и у КБ-401 с маневровой стрелой...наверное дело в значительно большем весе балочной стрелы, или есть ещё какие-то факторы ??

Именно в весе, в частности в его распределении по длине стрелы, маневровые стрелы к концу легче, как правило, а в балочных как на 403 вес распределен по длине равномерно, плюс еще точка крепления оттяжек.

[Antcranes]

ну и вес стрелы (у 403 в разы она тяжелее, чем у 401), и тот фактор, что канаты зацеплены не за оголовок, а за середину стрелы. В общем по факту я находился в кабине при подъеме и опускании стрелы на 403. Это кошмар! Такое впечатление, что кран переломится назад. Так это еще без рывков-идет и идет. А если еще начать щелчками работать, тогда точно кирдык. Кстати на 403Б на каретке сзади есть два уха для крепления конца грузового каната при работе с наклонной стрелой, а у 403А нету. Это я к разговору о различиях... А насчет стрелы-это вы зря. 30 метров ставится как на 403А, так и на 403Б. 25 метров ставилась на саааааамые первые КБк-160, да и то недолго, а потом пошли 30-ки

[prap]

Именно в весе, в частности в его распределении по длине стрелы, маневровые стрелы к концу легче, как правило, а в балочных как на 403 вес распределен по длине равномерно, плюс еще точка крепления оттяжек.



Однако в старом пособии ("Строительные машины", Москва ВШ, 1988) указано, что при необходимости изменения вылета груза наклоном стрелы грузовая каретка фиксируется на стреле. Подтверждение такой возможности я заметил на старых моделях КБ-308: мёртвый конец грузового каната крепится не к корню стрелы, а наматывается на барабан стреловой лебедки в обратном направлении к стреловому канату (https://tcfs.ru/index.php/topic/65-kb-308/page__st__280) -- получается точно как в случае с маневровой стрелой для сохранения горизонтального хода груза. Для чего-то это же было задумано !?

[DIM-ON]

Скорее всего только потому, что краны были унифицированы.КБ-308 максимально приближен к КБ-306, ведь когда то - это был С-981Б и А соответственно.

Никогда не видел, чтобы краны с балочной стрелой маневрировали ею и изменяли вылет в рабочем порядке.

Но вот что касается перемещения тележки по наклонной стреле, первые краны с наклонной балочной стрелой, которые я видел, вообще не перемещали по ней тележку. При чем не только 403-и

Даже КБ-408.

Достраивали они свои дома пользуясь только тремя рабочими операциями.



А вот несколько фоток Карачаровских кранов



http://fotki.yandex....w/719040?page=0

http://img-fotki.yan...6bc_XS.jpeg.jpg



[Tompfmych]

Для чего-то это же было задумано !?

Можно было бы списать это на переходную модель, но уж слишком много их было выпущено, неужели банальная унификация лебедок...

[Antcranes]

Можно было бы списать это на переходную модель, но уж слишком много их было выпущено, неужели банальная унификация лебедок...

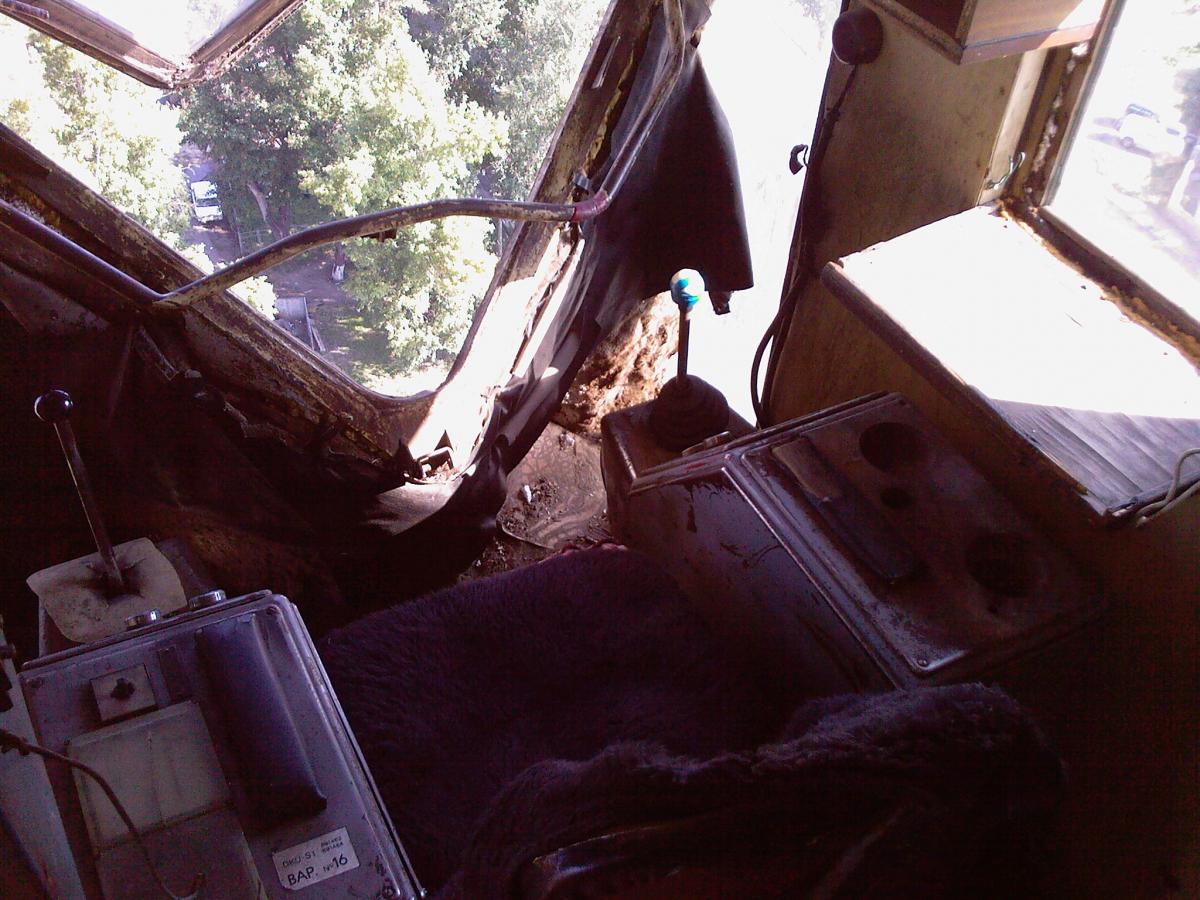

именно так. Помнишь кран, который я фотообзорил и видео про него снимал? так вот у него именно так и запасован груз. Но вира-майна стрелы там точно не предусмотрена. тогда в кабине должен быть еще один контроллер, ну или хотя бы кабеля от пускателей управления стрелой должны идти наверх от щита. Но ничего этого там нет. Да и если бы такая возможность была, то это точно активно использовалась бы.

[Antcranes]

к тому же в кабине есть только один указатель вылета-грузоподъемности. И он показывает вылет в зависимости только от положения каретки и угла наклона стрелы-горизонт или 30 град. Шкалы с указателем, связанным со стрелой и указывающей вылет на кране нет! Вывод-такой технической возможности у крана нет!!!!

[AmuseSBor]

А может на них устроено так же как на БКСМ 7-5Г?

В кабине на эл. щитке есть пакетный переключатель, который задействован с контролером грузовой тележки, таким образом данный переключатель переключает схемы управления стреловой лебедки и лебедки грузовой тележки.

[Antcranes]

А может на них устроено так же как на БКСМ 7-5Г?

В кабине на эл. щитке есть пакетный переключатель, который задействован с контролером грузовой тележки, таким образом данный переключатель переключает схемы управления стреловой лебедки и лебедки грузовой тележки.

:grin: уморил!!!!! Я ж говорю-в контроллер заходят кабеля только со щита управления кареткой. Это же можно увидеть и на электросхеме крана. ссылка на нее кстати где то мелькала на форуме электриков....
