закончил пайку рёбер жёсткости,сделал отсек для основного противовеса.

сделал крепление для дополнительного противовеса.

почти все необходимые отверстия просверлены,места установки основных узлов определены.паяю окантовку платформы и рёбра жёсткости.

испытываем раздельный привод гусениц.

крутим поворотную платформу реверсивным ШИМ регулятором.

за основу модели использовал гусеничное шасси купленое на ТаоБао. р/у FliSky FS-TH9X, аккумулятор LiPo 11,1В 5200 MAЧ. сделал ревизию ходовой,установил ОПУ (опорно-поворотное устройство),приступил к изготовлению поворотной платформы. материал - оцинкованная сталь 1мм,усиленная в мест крепления к ОПУ стальной пластиной 2 мм. платформу буду усиливать дополнительными рёбрами жёсткости.

я так понимаю,что электропривод не планируется?

товарищи,а не попадались ли кому нибудь из вас 3D модели отечественных дизелей, меня например интересует Д-108 в 12 ом масштабе. по моему неплохое дополнение для КИТов моделей отечественной техники.перевёл 3D модель в нужный маштаб и распечатал на 3D принтере. импортные в 43м, если не ошибаюсь масштабе стоят безумных денег.

нашёл сегодня на You Tube:

спасибо за Вашу работу. очень хорошо видно запасовку канатов и механизмы,не то что на снимках.

ходовая действительно от модели гидравлического экскаватора.

дешовая гусеничная платформа с ОПУ и редуктором,может кому то пригодитсяhttps://ru.aliexpress.com/item/Robot-Tank-excavator-Chassis-cralwer-digger-rugged-strong-left-and-right-turning-DIY-SN1000/32500739426.html?scm=1007.13338.71800.000000000000000&pvid=820755c2-826e-40db-b826-1a130d5c9acd&tpp=1

заказывал здесь: https://t-b.ru.com/ за всё это железо с доставкой отдал 26813р. масштаб 1:12

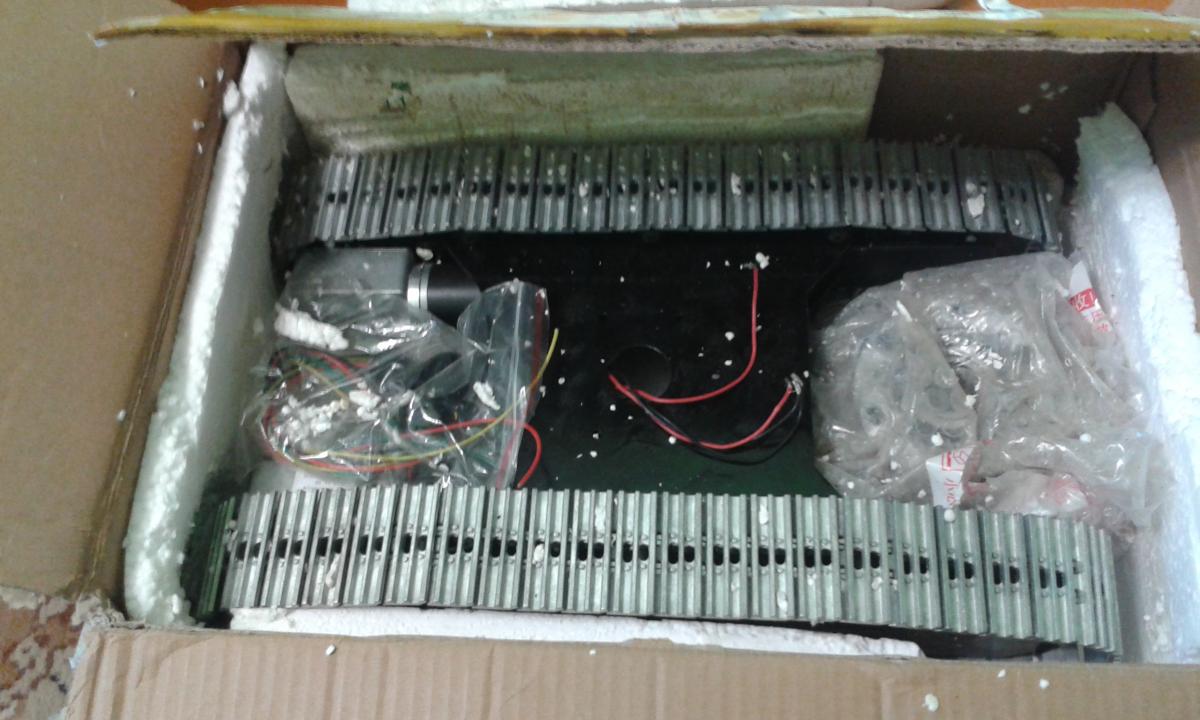

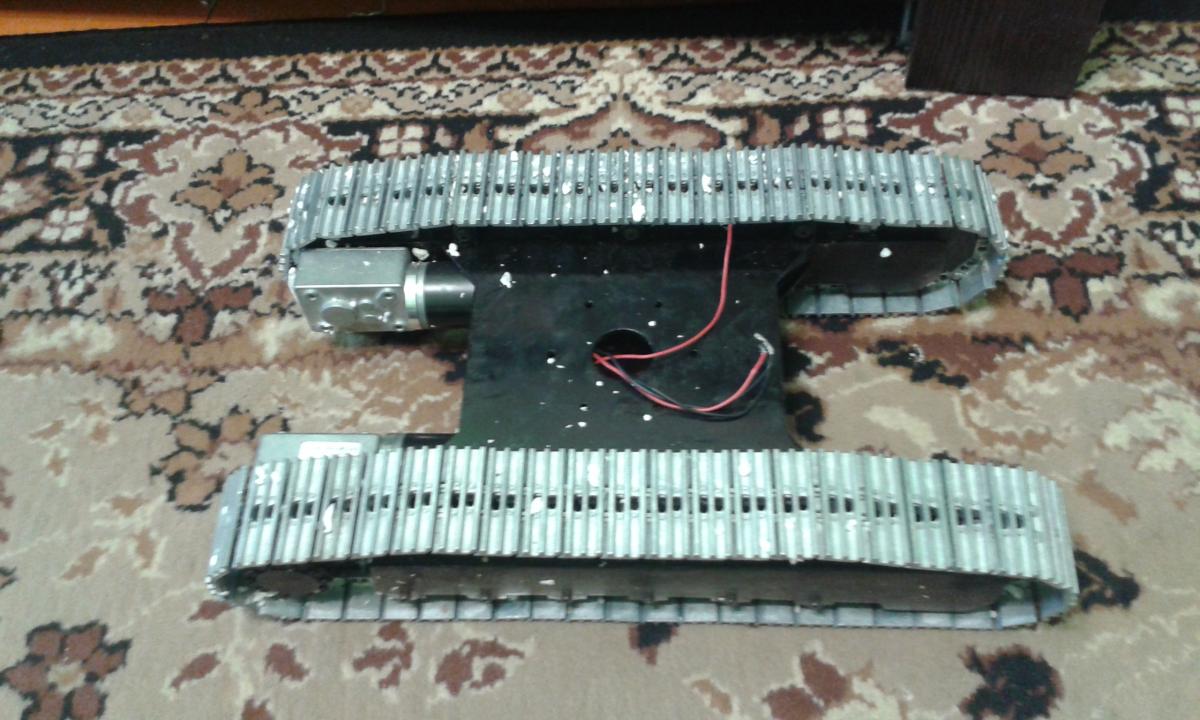

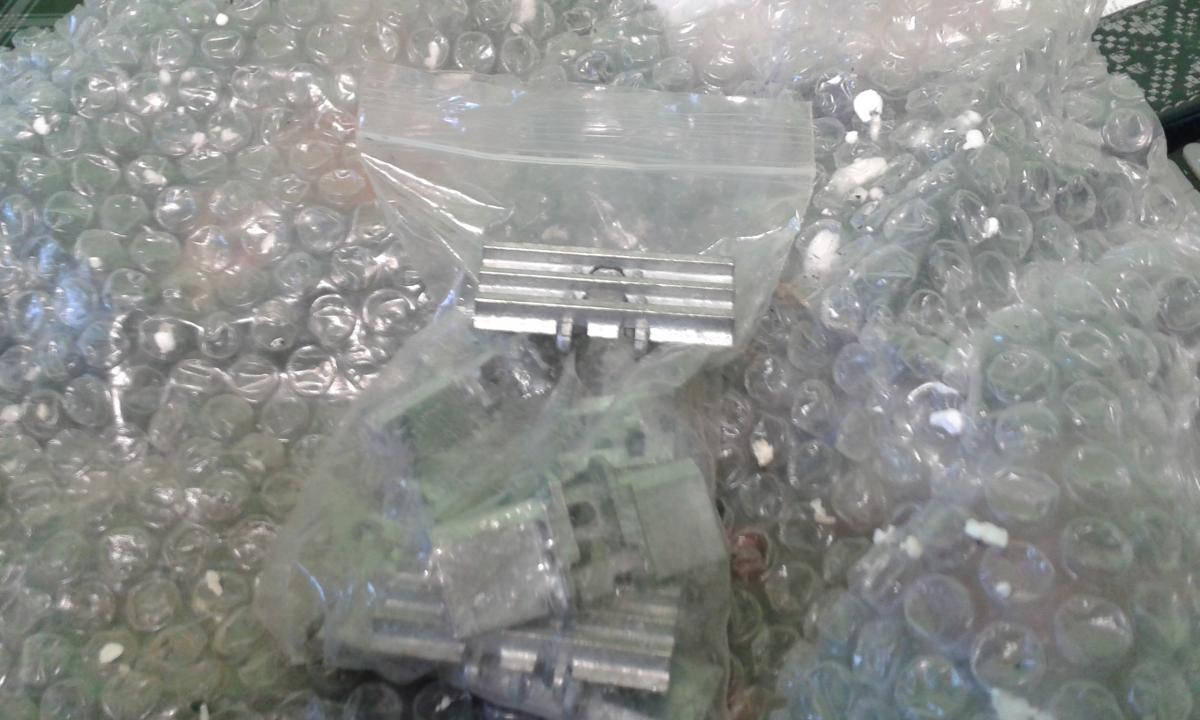

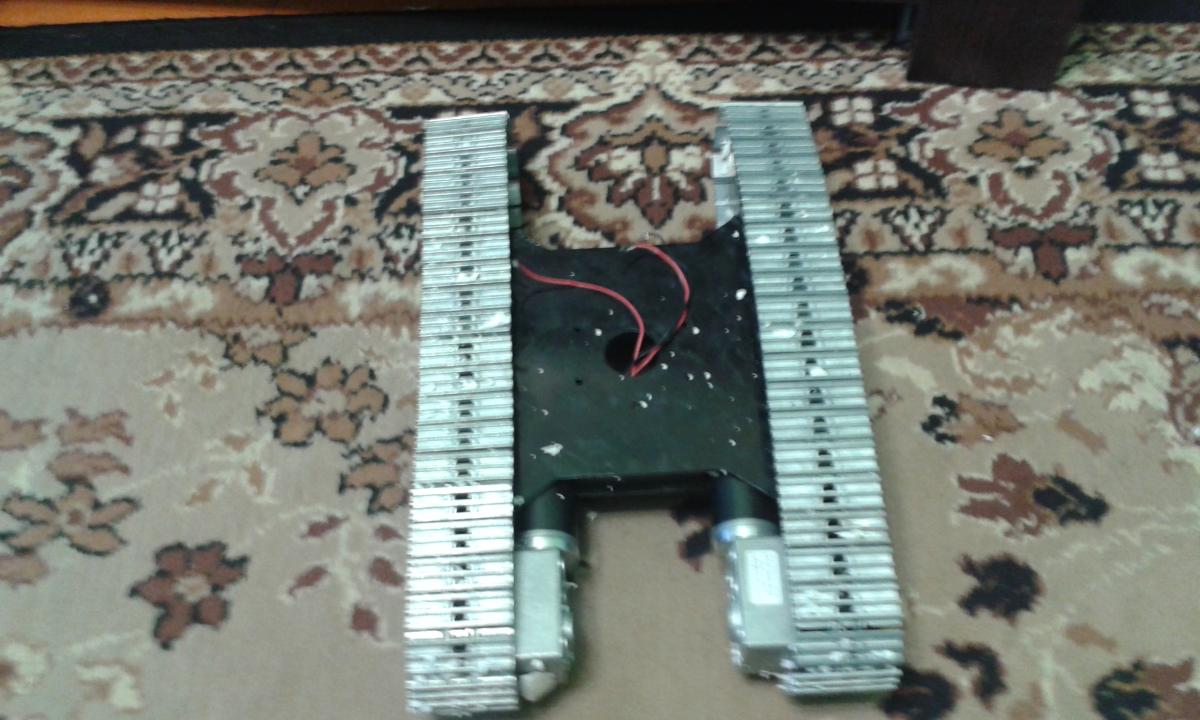

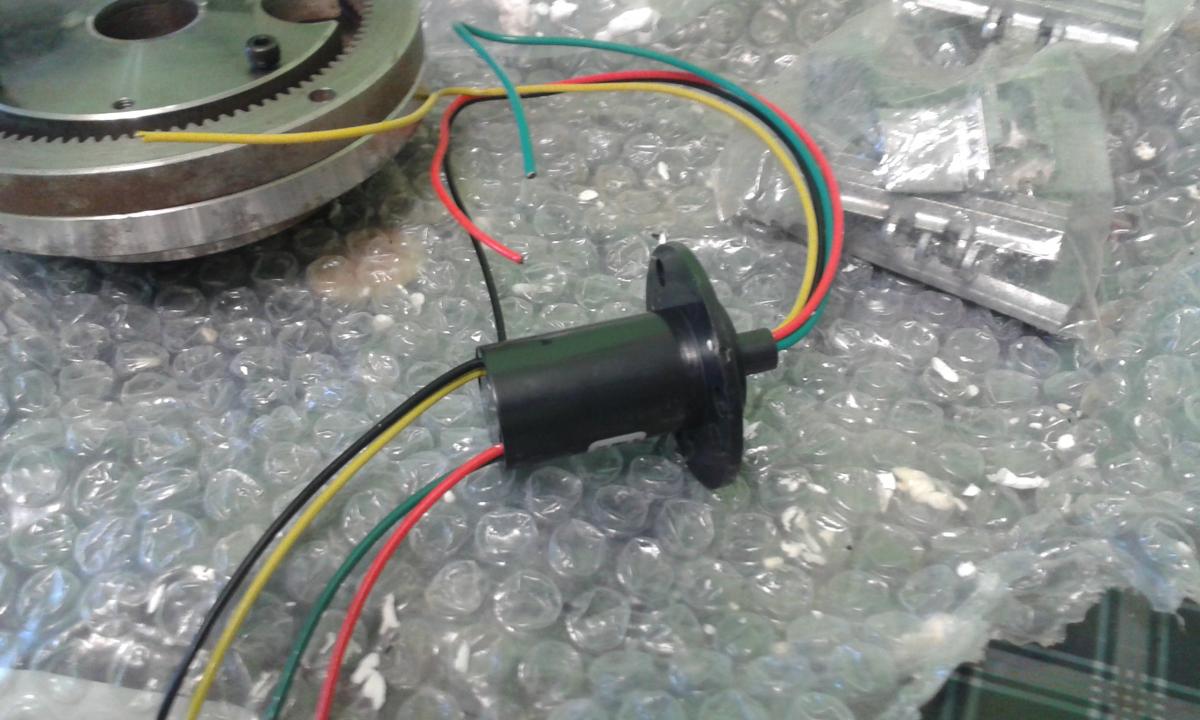

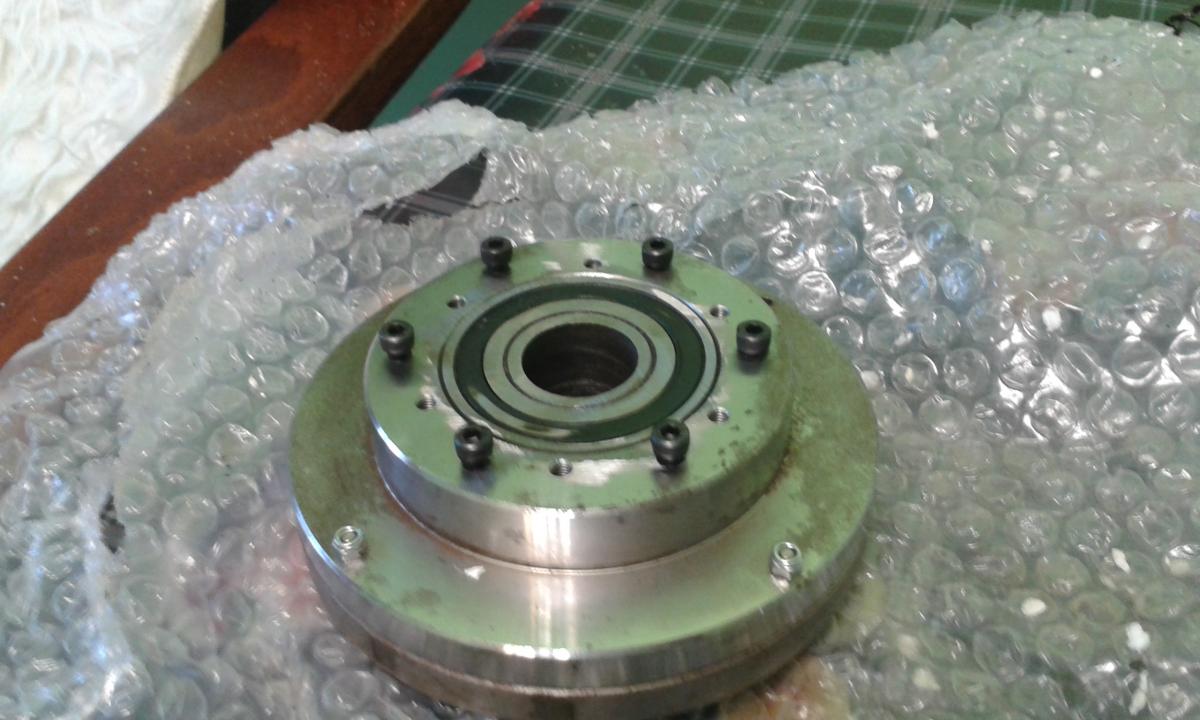

на днях пришла долгожданная посылка из Китая. в посылке гусеничная платформа,опорно-поворотное устройство,кольцевой токосъёмник на 2 пары контактов и бонусом 10 запасных траков с пальцами. буду делать механический экскаватор. вопрос к моделистам:под какую модель экскаватора подойдёт эта платформа

сначала определитесь с приводом,ручной или электрический. Совместить оба будет сложно. Если будет электропривод,выберете тип редуктора,в соответствии с ним определите расположение лебёдок на плаформе. Желательно заранее подумать,как будут крепиться лебёдки к платформе.определитесь с типом и местом расположения редуктора поворота(вдруг решите сделать) это главное, все остальное вторично.

Этот экскаватор оснащался интересной обратной лопатой.

скорость стреловой лебёдки великовата,но можно оставить как есть,т.к. работает редко. а вообще модель отлично выглядит.

если планируете драглайн,то на переднем крае платформы надо сразу ставить две лебёдки с одинаковым передаточным числом. для стреловой лебёдки лучше использовать редуктор с червячной передачей или с большим передаточным числом.

экскаваторное оборудование планируете?

идёт дождь,но танки грязи не боятся.) снимаем на GoPro.

искал табличку,но так и не нашёл,поэтому помещаю сюда. этот козловой кран работает на промежуточном складе слябов. может работать с магнитной плитой и полуавтоматическими клещами.

экскаватор-погрузчик Орловского ПО "Дормаш".

латунные и медные трубки в ассортиментеhttps://www.shipmodeling.ru/shop/metall/trubki/

удалось подкараулить в редкие минуты работы. стройка идёт вяло.

экскаватор цел,экскаваторщик тоже) противовес оказался маловат для этого вылета стрелы и машину опрокинуло порывом ветра. снимал с трёх точек по 2 ролика, здесь ещё 4 видео: https://www.youtube.com/channel/UCp9mxLziWsJBjTTLvamYnsg может кому то будет интересно.
