КС-4361А\К-161

[SERZH]

Спасибо большое, смотрел. У меня 4 схемы, но к сожалению такая штука: они все по размерам одинаковые это хорошо, но при работе с ними начинаешь понимать насколько он схематичны: к примеру стрела одинаковая по чертежу, но ведь она не может быть одинаковая - при сборке ведь первая секция должна быть длиннее чем вторая при стандартной 10-ти метровой стреле. т.е 6 и 5 метров, а не 5 метров,

и в этом духе , поэтому мне нужны реальные габариты померенные рулеткой хотябы самую малость. могу показать уже чертеж в процессе.

А унфикации с КС 5363 нет,(хотя размеры очень интересны) к примеру ширина у КС-4361 3150мм, а у КС-5363 3290мм. (информация взята из "Справочника молодого машиниста авто,пневмо,гусеничных кранов" 1979г.)

[Poganec]

10-ти метровой стреле. т.е 6 и 5 метров, а не 5 метров,

Почему ,первую секцию не мерил ,а вот вставки точно все по 5 метров ,да и лежали они одна на другой заметил бы что первая длиньше ,помоему они как раз все по 5 метров

[SERZH]

я имею ввиду первую и вторую основной 10-ти метровой стрелы, если при транспортировке вторая складываеться под первую то одинаковые они не могут быть и на чертеже не получается (схему пришлю попозже когда поточнее определюсь с размером)

вставки да по 5 метров.

[Poganec]

Открою одну тайну ,как не пытались загнуть не получается почемуто ,ну никак не складывается (даже один раз стрелу погнули)

[tomsk14]

длина секции по верхней плоскости 4650

круг на оголовке 680, отверстие 150, от края отверстия до края круга 90

между кругами ~ 880

секция в месте соединения 800х610, 500х290 оголовок

шкив 420х60, между шкивами по центрам 240

[SERZH]

Большое Спасибо!!! Это очень ценная информация!

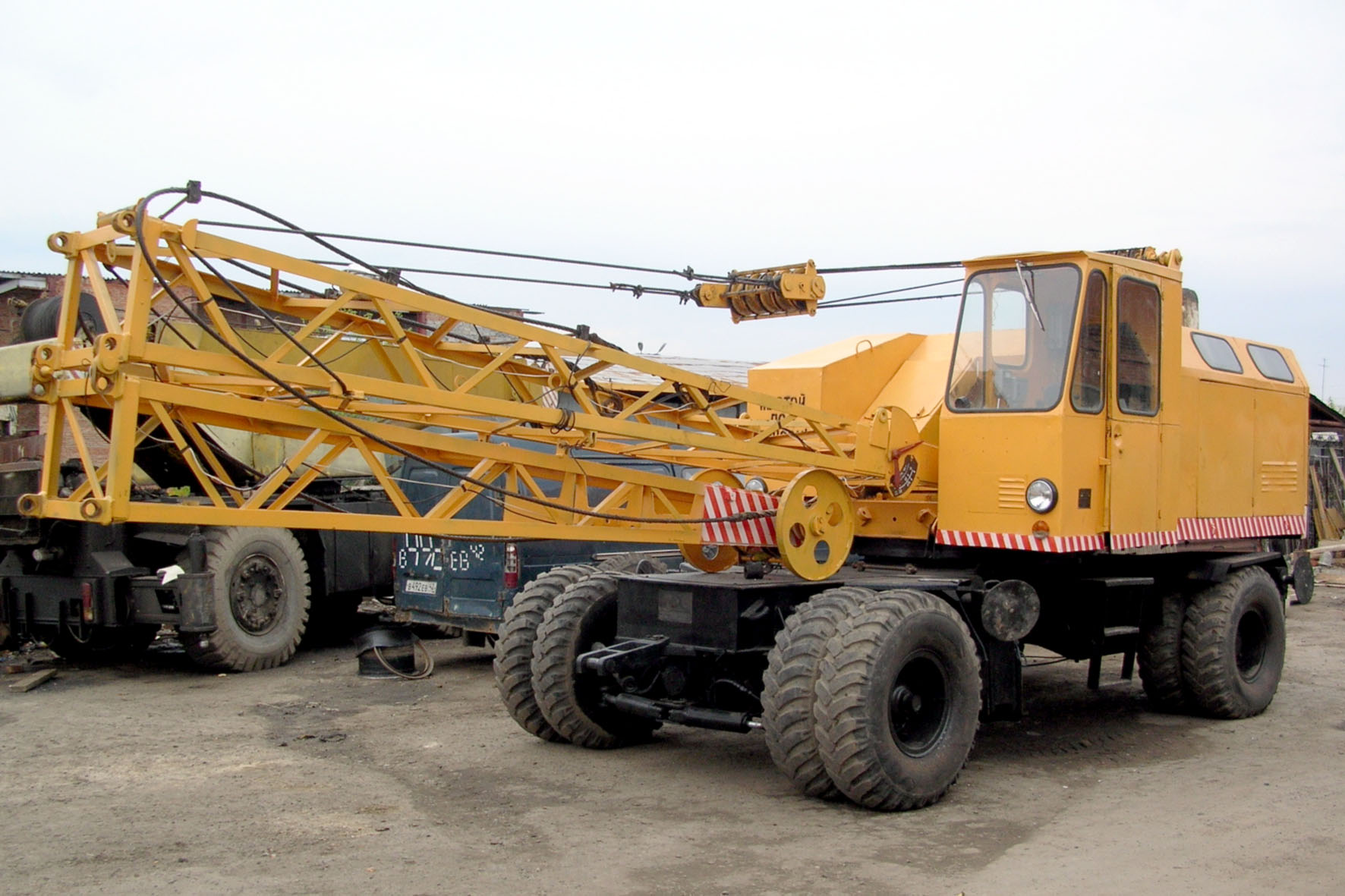

Приклепляю фото про что говорил. Сейчас делаю стрелу по размерам данным tomsk14 как отредактирую покажу.

Интересны еще пару размеров это габариты повортной платформы и габариты кабины (высота или ширина)

Фото взято из интернета

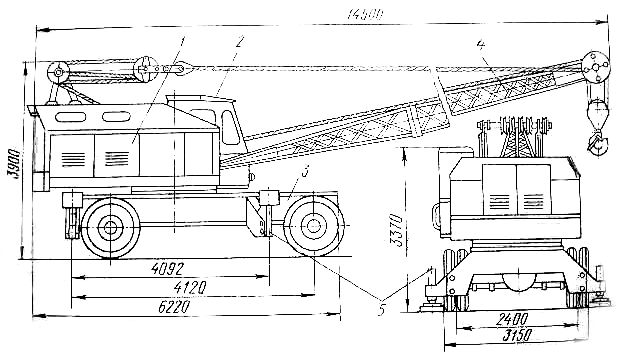

[EX_Saratov]

вот держи

[SERZH]

Спасибо, этот чертеж есть (у меня вот наконец то получилось сохранить в нормальном качестве чертеж - схему ) так вот что,по стреле она совсем другая не такая как на чертеже - по этому чертежу я беру габаритные размеры но они разняться.

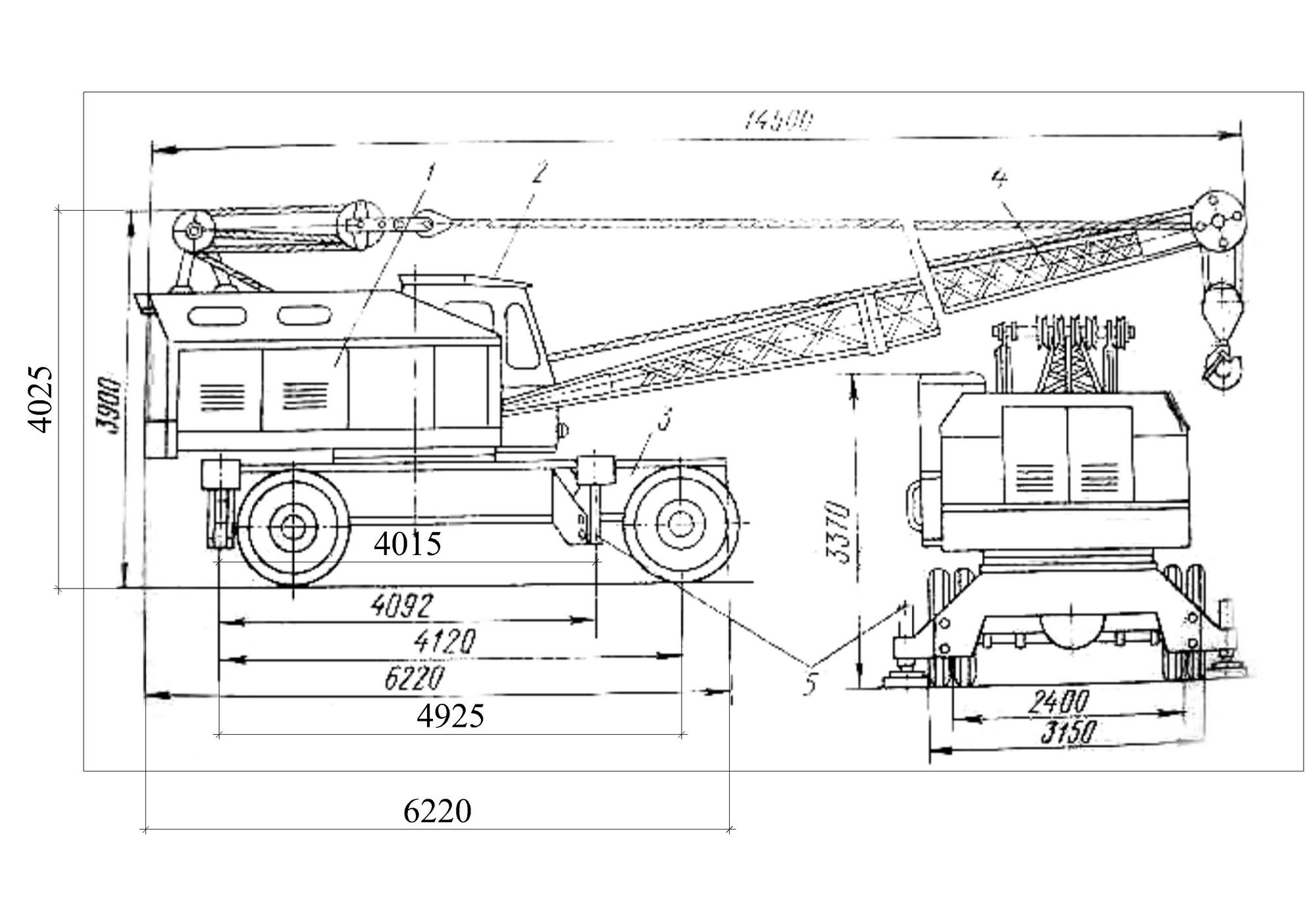

Привожу эти схемы с,одним габаритным размером (правильным) и то что получается с другими размерами - они либо больше либо меньше.(схема № 1)

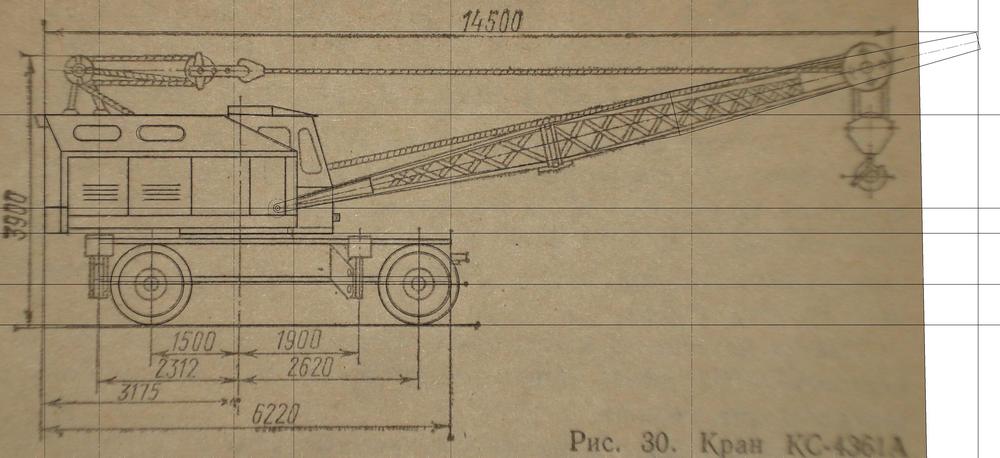

И длина стрелы - при размере том что указан. - схема № 2



Спасибо за помощь.

[Poganec]

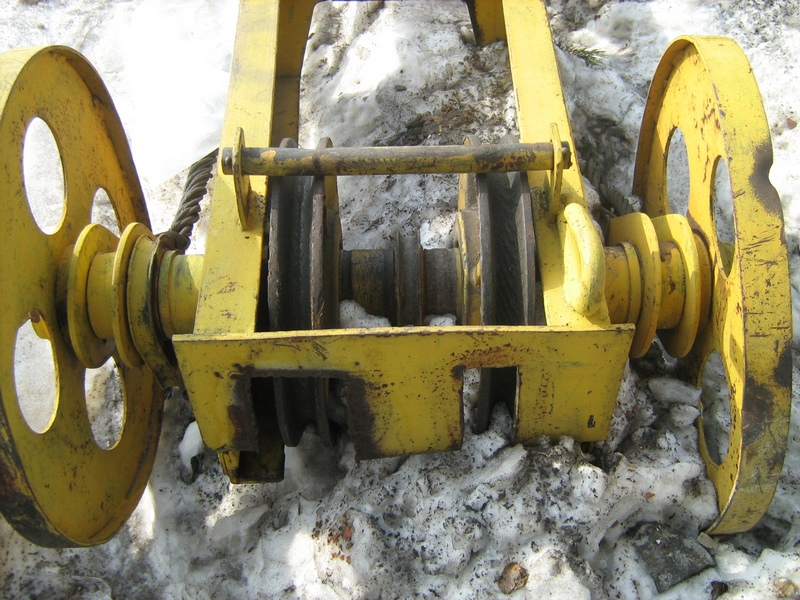

Приклепляю фото про что говорил

Я вот так и знал что просто так не загнёш стрелу , Ухи в которые пальцы забиты , это нужно полностью снять оголовок ,а потом на другие ухи одеть. А у нас ухи только на корневой стреле были ,на оголовке небыло

[coles]

2SERZH!

А тут смотрел: http://www.kranzip.ru/core/picturefoto. ... 032-20.JPG

-чертежи-не чертежи, но кое что по крану - есть!

[Ilya777]

























[AlexB]

Фотографии в альбоме «КС-4361А» alexeib-v на Яндекс.Фотках





[more]











[AlexB]

Фотографии в альбоме «КС-4361А» alexeib-v на Яндекс.Фотках





[more]





[Andrei]

Может и глупый вопрос. Но он от эл.сети может работать? Как 5363!

[...]

Может и глупый вопрос. Но он от эл.сети может работать? Как 5363!



нет не может, у него нет электроприводов.

[Tompfmych]

Может и глупый вопрос. Но он от эл.сети может работать? Как 5363!



нет не может, у него нет электроприводов.

Кстати крутая тема для например дипломной работы - переоборудование КС-4361, с заменой двигателя внутреннего сгорания на электродвигатель, или дизель можно оставить и добавить еще генератор есть кто на строительных машинах учится?

[EX_Saratov]

Может и глупый вопрос. Но он от эл.сети может работать? Как 5363!



нет не может, у него нет электроприводов.

Кстати крутая тема для например дипломной работы - переоборудование КС-4361, с заменой двигателя внутреннего сгорания на электродвигатель, или дизель можно оставить и добавить еще генератор есть кто на строительных машинах учится?

интересная идея,возьму на заметку когда буду тему диплома обдумывать

[Tompfmych]

Может и глупый вопрос. Но он от эл.сети может работать? Как 5363!



нет не может, у него нет электроприводов.

Кстати крутая тема для например дипломной работы - переоборудование КС-4361, с заменой двигателя внутреннего сгорания на электродвигатель, или дизель можно оставить и добавить еще генератор есть кто на строительных машинах учится?

интересная идея,возьму на заметку когда буду тему диплома обдумывать

Если решишь делать систему генератор-двигатель, с приводом генератора от дизеля, будет мягко говоря интересно возникнет вопрос как это все туда засунуть

[EX_Saratov]

Может и глупый вопрос. Но он от эл.сети может работать? Как 5363!



нет не может, у него нет электроприводов.

Кстати крутая тема для например дипломной работы - переоборудование КС-4361, с заменой двигателя внутреннего сгорания на электродвигатель, или дизель можно оставить и добавить еще генератор есть кто на строительных машинах учится?

интересная идея,возьму на заметку когда буду тему диплома обдумывать

Если решишь делать систему генератор-двигатель, с приводом генератора от дизеля, будет мягко говоря интересно возникнет вопрос как это все туда засунуть

прицепить к нему прицеп с дизель генератором ну или ждать пока изобретут какой нибудь нано катализатор

[SergeySPB]

прицепить к нему прицеп с дизель генератором ну или ждать пока изобретут какой нибудь нано катализатор

За этим ко мне а вообще, чего огород огородить, если еще 40 лет назад сделали КС-4362й?
