КБ-403 / КБк-160.2

[AmuseSBor]

:grin: уморил!!!!! Я ж говорю-в контроллер заходят кабеля только со щита управления кареткой. Это же можно увидеть и на электросхеме крана. ссылка на нее кстати где то мелькала на форуме электриков....





Чем же я тебя так уморил?

Я лиши предположил, и что эта эл.схема для всех 403-х А и Б и всех годов выпусков? честно говоря я сомневаюсь, может этих эл.схем было много версий к разным годам выпусков.

[Tompfmych]

Версий и правда было несколько , но тут дело ни сколько в электрике, сколько в механике, такого как на БКСМ точно не было

[prap]

........ Вывод-такой технической возможности у крана нет!!!!



действительно, работа в таком режиме ни разу не встречалась, ... но в том и вопрос: почему нет этой возможности именно с точки зрения физики (точнее - механики) ???

[Tompfmych]

В двух словах: стрела тяжелая. Тем более на 403 нельзя намотать второй конец грузового каната на стреловой барабан, а без горизонтального перемещения груза смысла нет в этом, плюс возрастает нагрузка на лебедку стрелы при уменьшении вылета. Не говоря уже про всякие динамические явления при неустановившемся движении (пуски/остановки).

[Antcranes]

я вообще не могу понять смысла этой операции. Ведь и так каретка по наклонной стреле продолжает ездить. Этого вполне достаточно

[Ilya777]



[Ilya777]

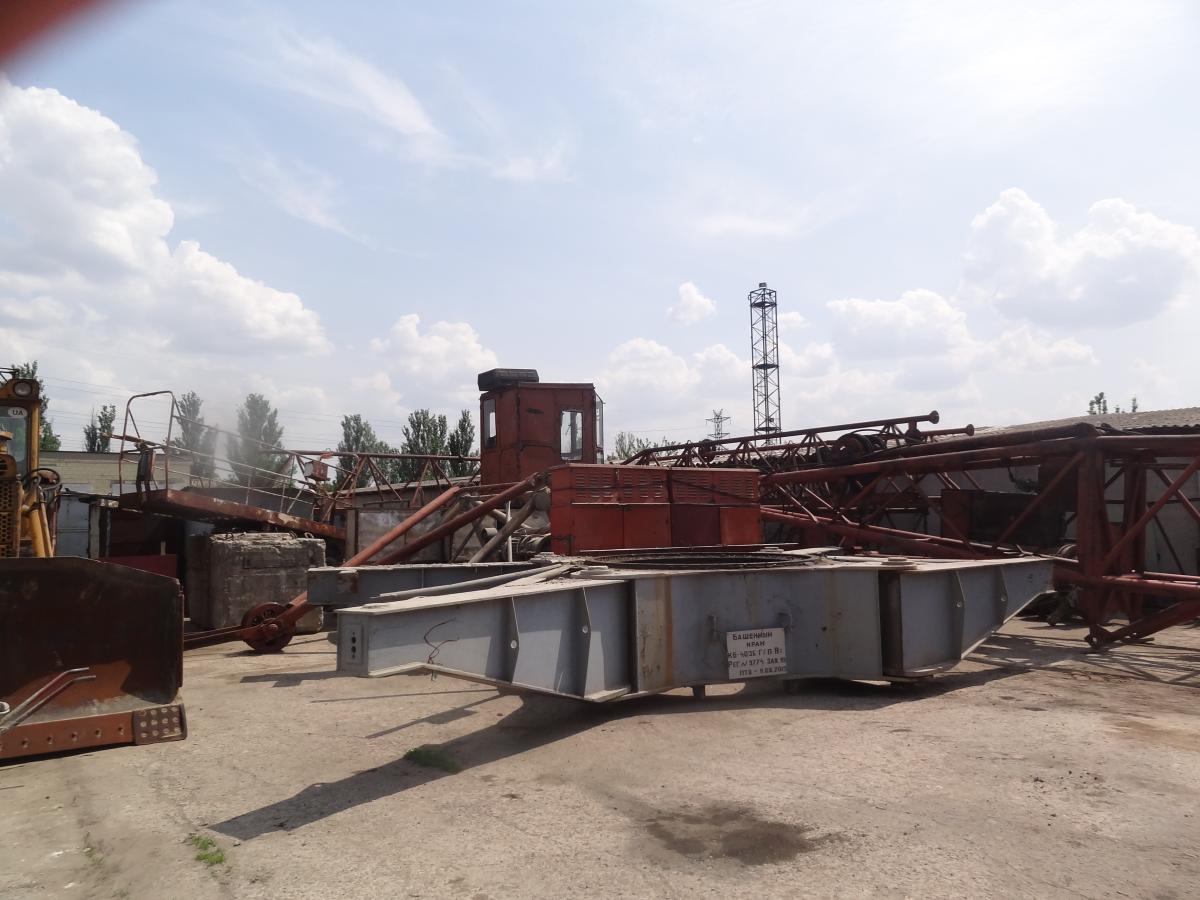

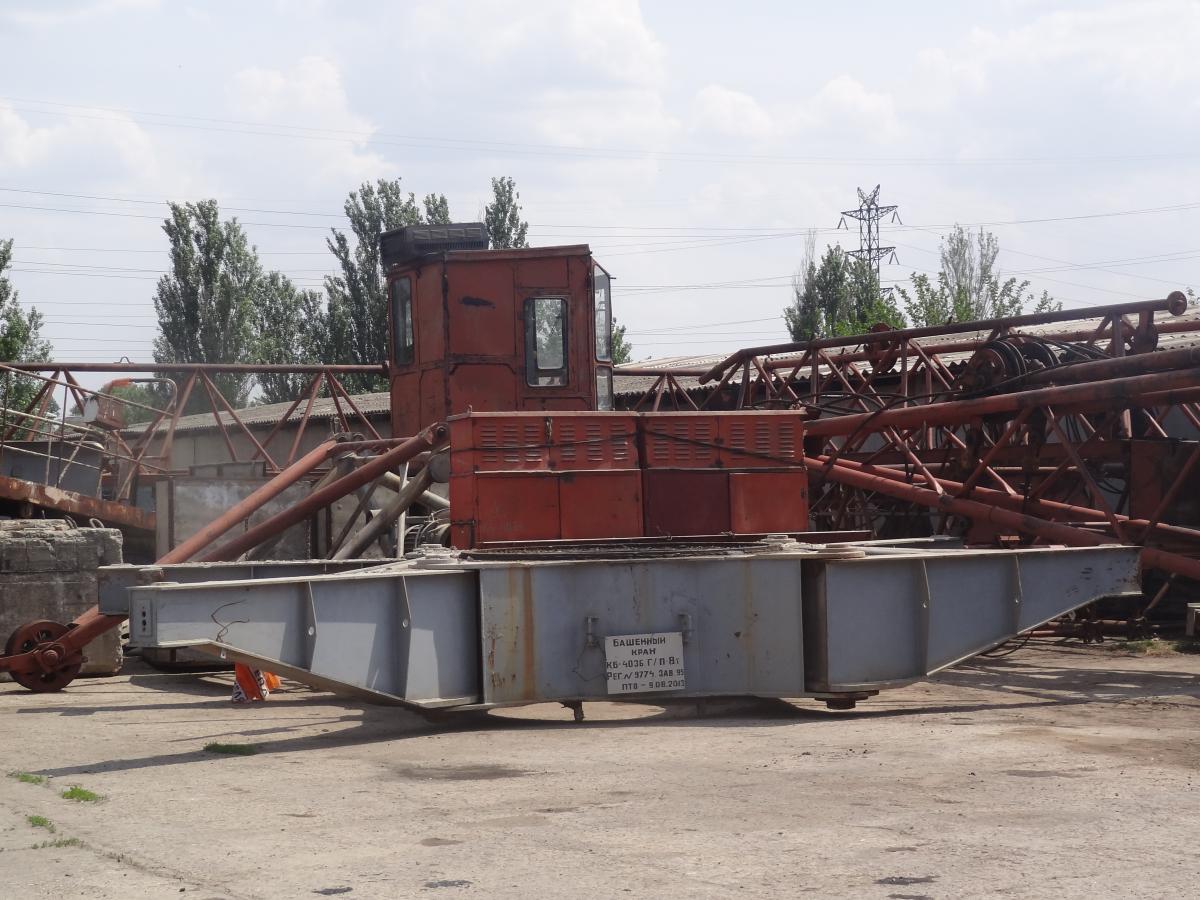

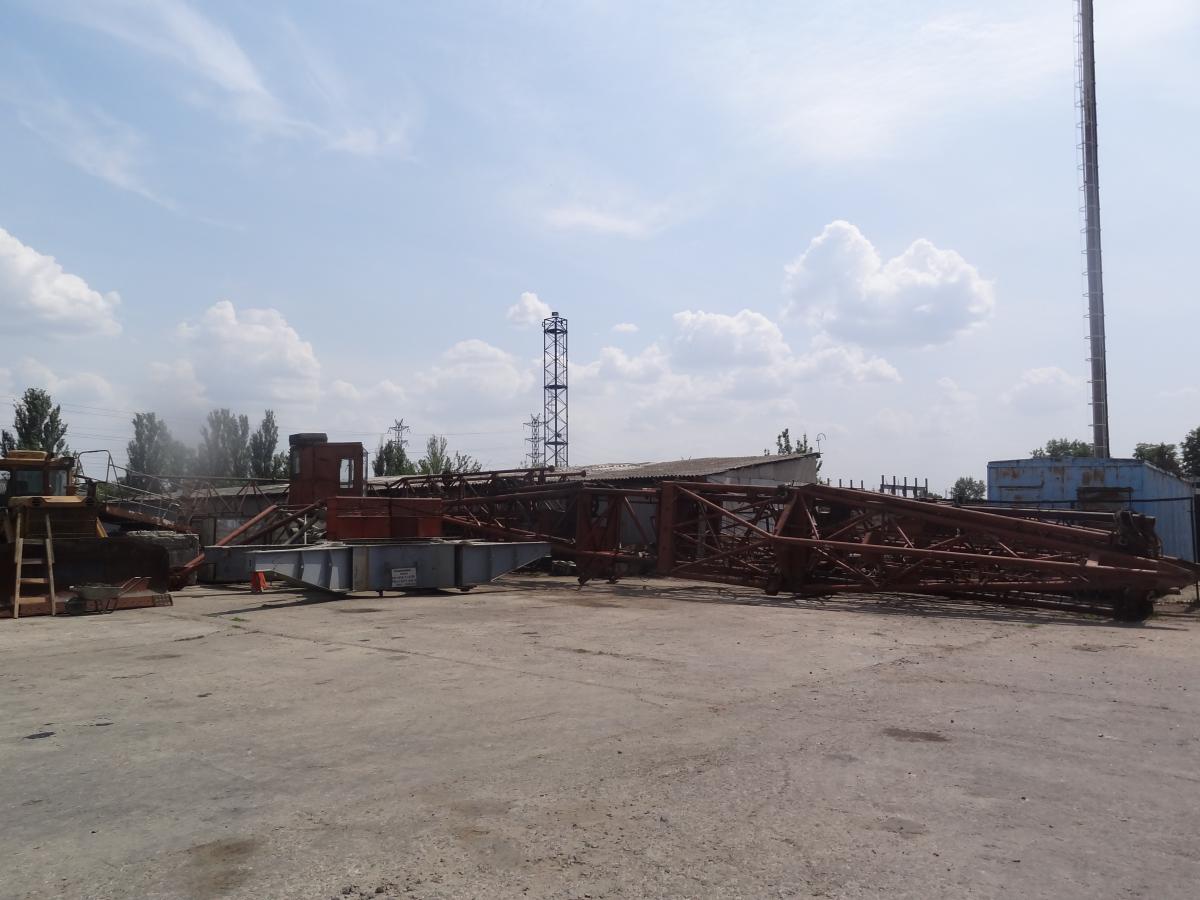

Набралась небольшая коллекция одного знакомого.

[Tompfmych]

Жаль в собранном виде не застал - крепление каретки в промежуточном положении, г. Симферополь

Не ожидал увидеть его в том же состоянии - демонтаж отложен на неопределенный срок. Так-то обычный кран, только гибкие тяги для крепления каретки и грузовая лебедка с тормозной машиной, у нас что то, что то встречается редко.

[Albert]

А крест, между флюгеров, крану?))))

[Tompfmych]

А крест, между флюгеров, крану?))))

Это, между прочим, достаточно интересная тема - встречаю второй раз в жизни. При реставрациях храмов перед монтажом настоящего креста проводят пробный монтаж с его заменителем. Проверяется стыкуемость присоединительных поверхностей и т.д.

[tyriniv]

Попался в руки паспорт на КБ-403Б в котором приложения не такие убитые и заляпанные, как обычно, загнал в электронку. Добавил ещё устройство стояночной площадки крана из инструкции по монтажу, так что пользуйтесь.))

[uyRA]

...отлично!!!

[iliya]

супер! спасибо большое! а больше сканов нет?

[Antcranes]

во! паспорт попался!!!! Класс!!! А нет еще возможности его полистать? Интересует информация по поводу работы крана со стрелой под углом 45 градусов и закрепленной за оголовок тележкой. Как там с запасовкой груза? не меняется? А то тут дискутировали на эту тему, а до истины так и не добрались...

[tyriniv]

Это был паспорт на КБ-403Б, этот кран работает только в горизонте и под 30 градусов, при этом грузовая телега перемещается по всей стреле. А КБ-403А от 35-ого механического завода может работать со стрелой в горизонте (грузовая тележка катается по всей стреле), и стрела может переводится в наклон 30 и 50 градусов, при этом телега закрепляется на конце стрелы и у неё отрубается возможность перемещения, грузоподьёмность крана при этом становится константой. Вот тебе выкопировка паспорта крана КБ-403А, в нём есть инфа, которая тебя так интересует.

Паспорт КБ-403А.pdf

[tyriniv]

А вот что заводчане написали по этому поводу (КБ-403А) в инструкции по монтажу крана. Качество копий фиговое конечно, но прочитать всё можно.

[Antcranes]

спасибо! теперь всё стало ясно.

[tyriniv]

незачт.

[Schiperko@ukr.net]

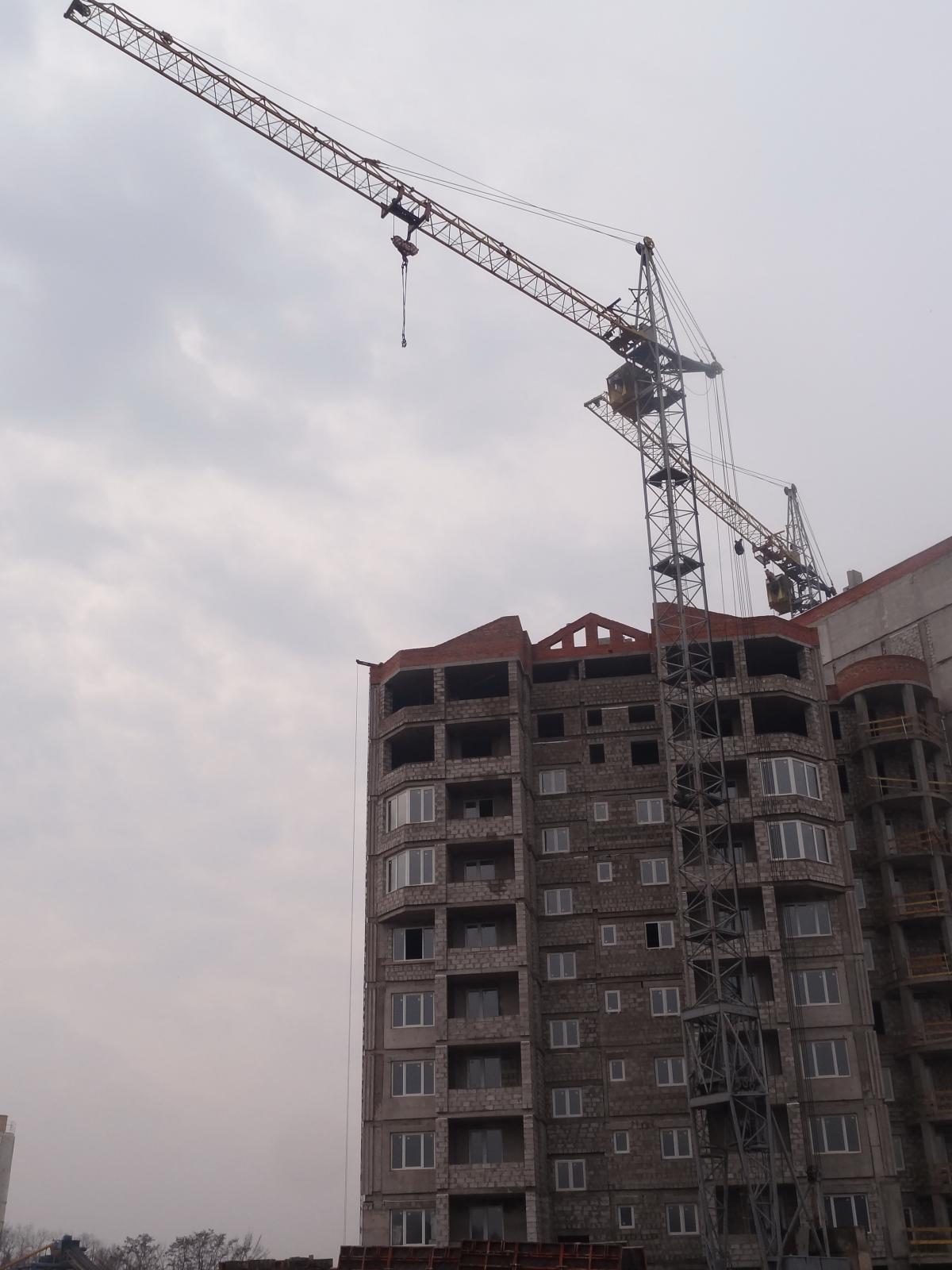

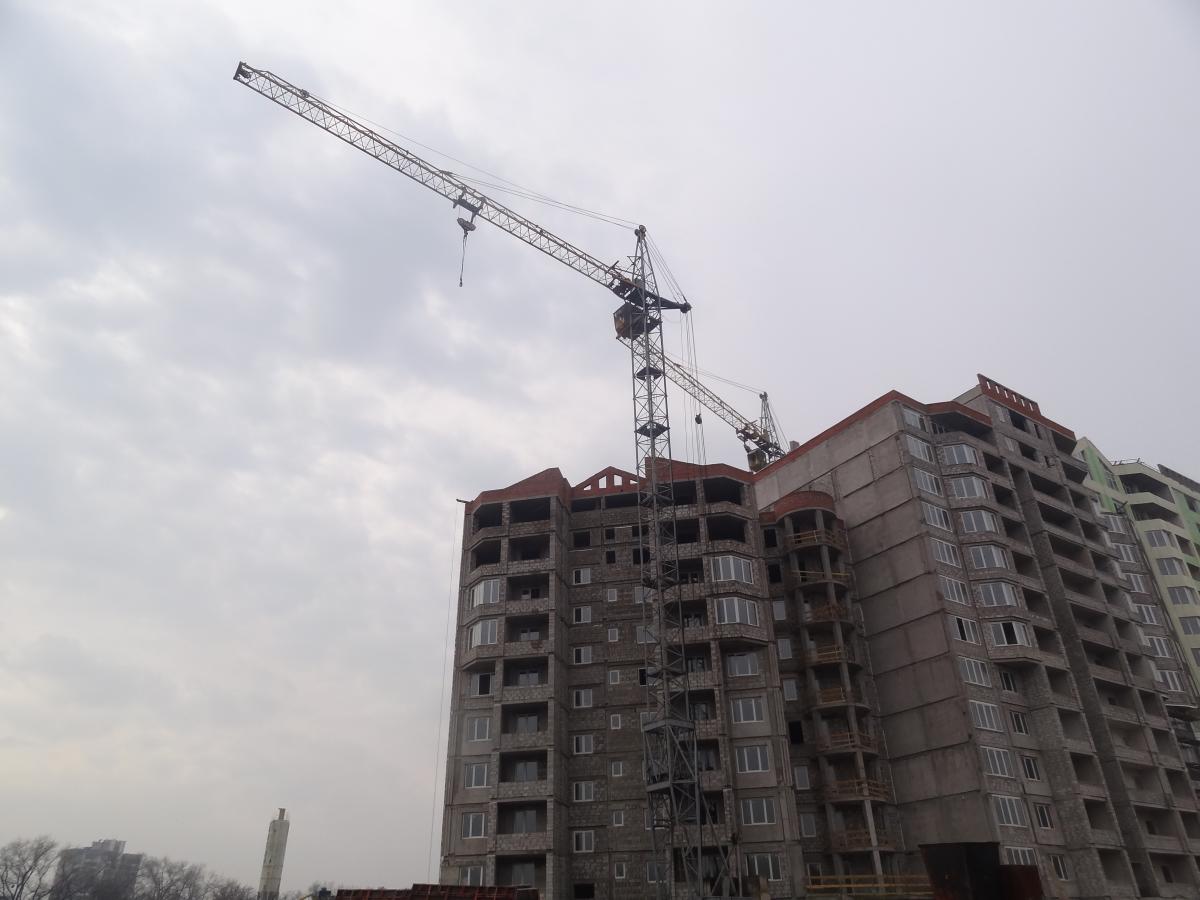

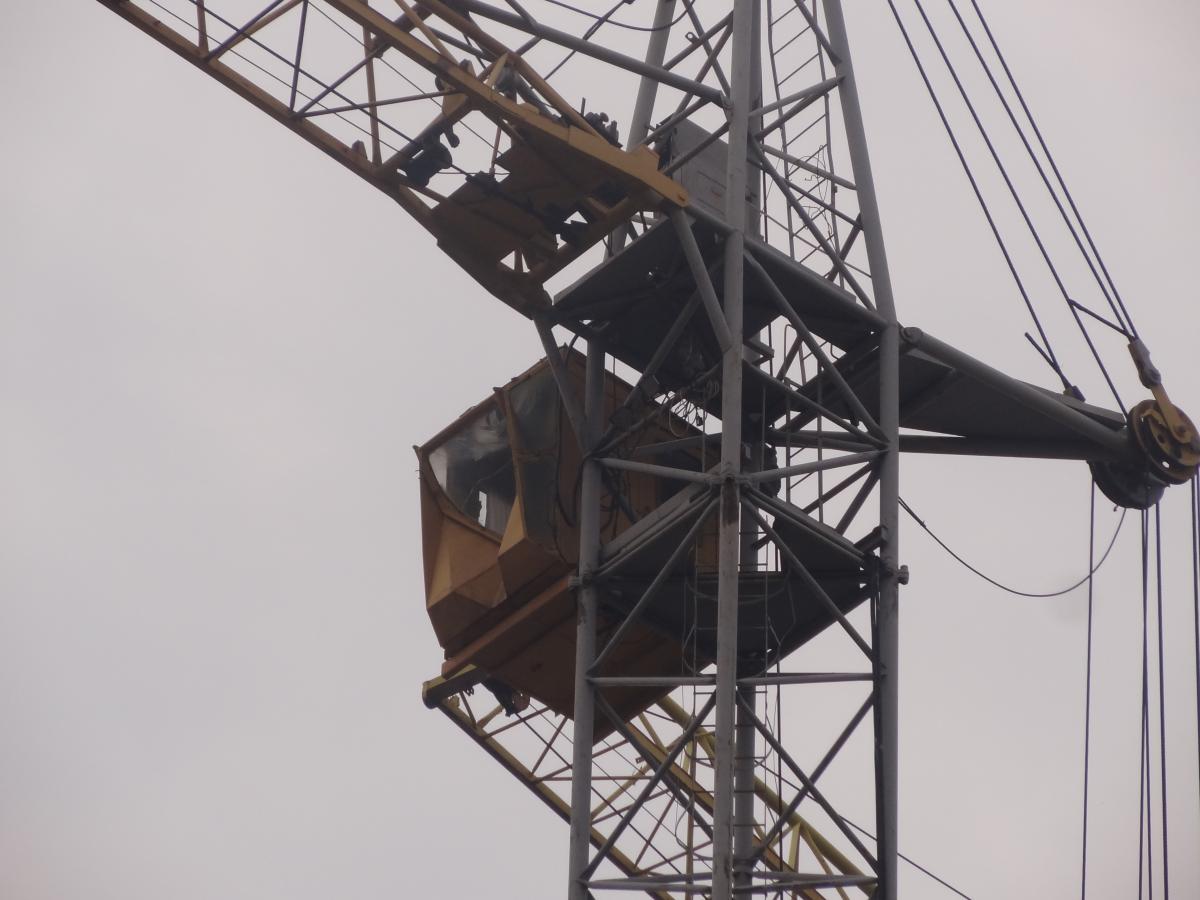

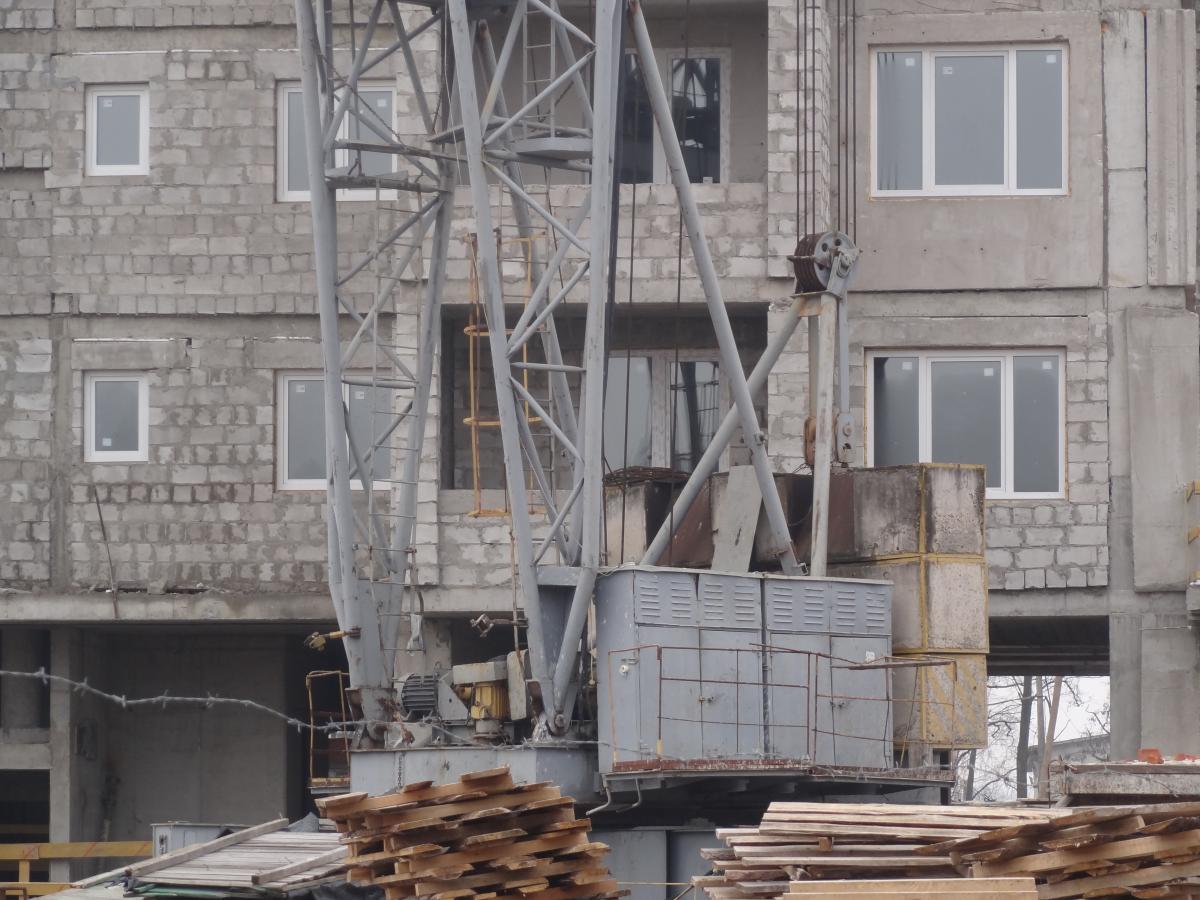

Дом заселен, а кран стоит, г.Днепродзержинск

https://fotki.yandex.ru/users/schiperko/view/779247/



https://fotki.yandex.ru/users/schiperko/view/779248/



https://fotki.yandex.ru/users/schiperko/view/779249/



https://fotki.yandex.ru/users/schiperko/view/779250/



https://fotki.yandex.ru/users/schiperko/view/779251/



https://fotki.yandex.ru/users/schiperko/view/779252/



https://fotki.yandex.ru/users/schiperko/view/779253/



https://fotki.yandex.ru/users/schiperko/view/779254/

[Schiperko@ukr.net]

https://fotki.yandex.ru/users/schiperko/view/779255/



https://fotki.yandex.ru/users/schiperko/view/779256/



https://fotki.yandex.ru/users/schiperko/view/779257/



https://fotki.yandex.ru/users/schiperko/view/779258/



https://fotki.yandex.ru/users/schiperko/view/779259/



https://fotki.yandex.ru/users/schiperko/view/779260/



https://fotki.yandex.ru/users/schiperko/view/779261/



https://fotki.yandex.ru/users/schiperko/view/779262/

[uyRA]

...йоклмн,я один раз мебель подавал краном...

[DIM-ON]

Какие наши годы ))) явидел, ка обед себе наверх подают))))

По моему, нам представлен КБ-403Б, не увидел ограничитель спереди на стреле, где он должен быть у "А"

Уж извиняйте, что не в тему, но ооочень много паспортов было выложено, поэтому не спросить - грех, а есть паспорт на КБ-408 любого г.в. и завода!??

Готов принять в соответствующей теме.

[Tompfmych]

Какие наши годы ))) явидел, ка обед себе наверх подают))))

По моему, нам представлен КБ-403Б, не увидел ограничитель спереди на стреле, где он должен быть у "А"

Уж извиняйте, что не в тему, но ооочень много паспортов было выложено, поэтому не спросить - грех, а есть паспорт на КБ-408 любого г.в. и завода!??

Готов принять в соответствующей теме.

Совершенно верно, именно "Б", первый признак - расположение датчика ОГП

[Antcranes]

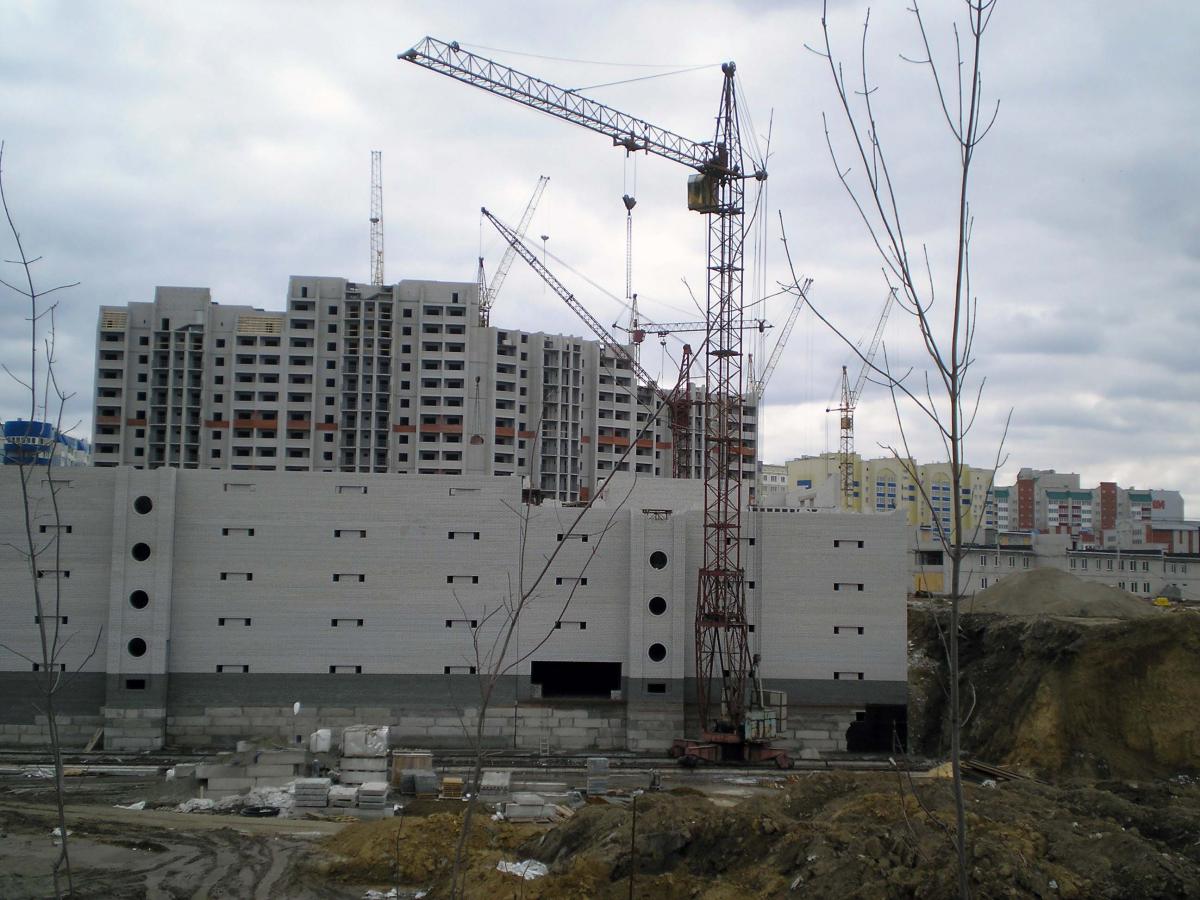

две А-шечки



[daniil]

могу на днях обзорчик сделать кб 403 нужно ??
