КБ-503

[AmuseSBor]

К примеру у него вот такая кабина у КБ-503Б.21



У последних выпусков КБ-503Б она такая же

[AmuseSBor]

Новенький!





Старый, просто отреставрированный, кабина старая

[kugelblitz]

503ий сам по себе и вправду отличный кран . Вроде тяжелый и медлительный , но при желании раскочегаривается мама не горюй

Обычно 3ий поворотный движок с него снимают , но это почти не сказывается на работе + грузовой разгоняется прилично . Но в этом грузовом его вся беда - сам движок на постоянном токе , а для оного стоит преобразователь . В общем сидишь как на вулкане . Педалькой почти не пользовался в без- или маловетрии - разогнал и ждешь пока не остновится сам - только качку подбиваешь повороткой ... лечил на нем узбеков от лени - эти товарищи не из больших любителей напрягаться , чтобы оторвать ее от бетона - разрывает опалубку как картон лишь малость качнется

[DIM-ON]





По надписи на портале, там так и будет написано КБ-503Б.21

По надписи то понятно))

Благо они на каждой детали есть почти - эти надписи.

А кабины нового образца Питерцы и на обычные КБ-503Б ставят и на КБСМ-503Б и на ...21-е

Хочется понять конструкционные отличия

[vladimir]

ребят подскажите пожалуйста а за счёт чего на 503 подьём стрелы происходит?

[DIM-ON]

Зесь где то в предыдущих сообщениях выложен полный монтаж этого крана!

За счет подращивания башни, если я помню правильно))

Оттяжка закрепляется за балансирное устройство на поворотной платформе и после этого происходит подъем последней (нижней) секции башни через портал.

А во время монтажа башни стрела "висит" удерживаемая монтажным тросом.

Именно по этому тросу различаются КБ-503(Б) и КБСМ-503Б, на последнем трос держит переднюю распорку, как на КБ-408 или КБ-405 ну и им подобных))

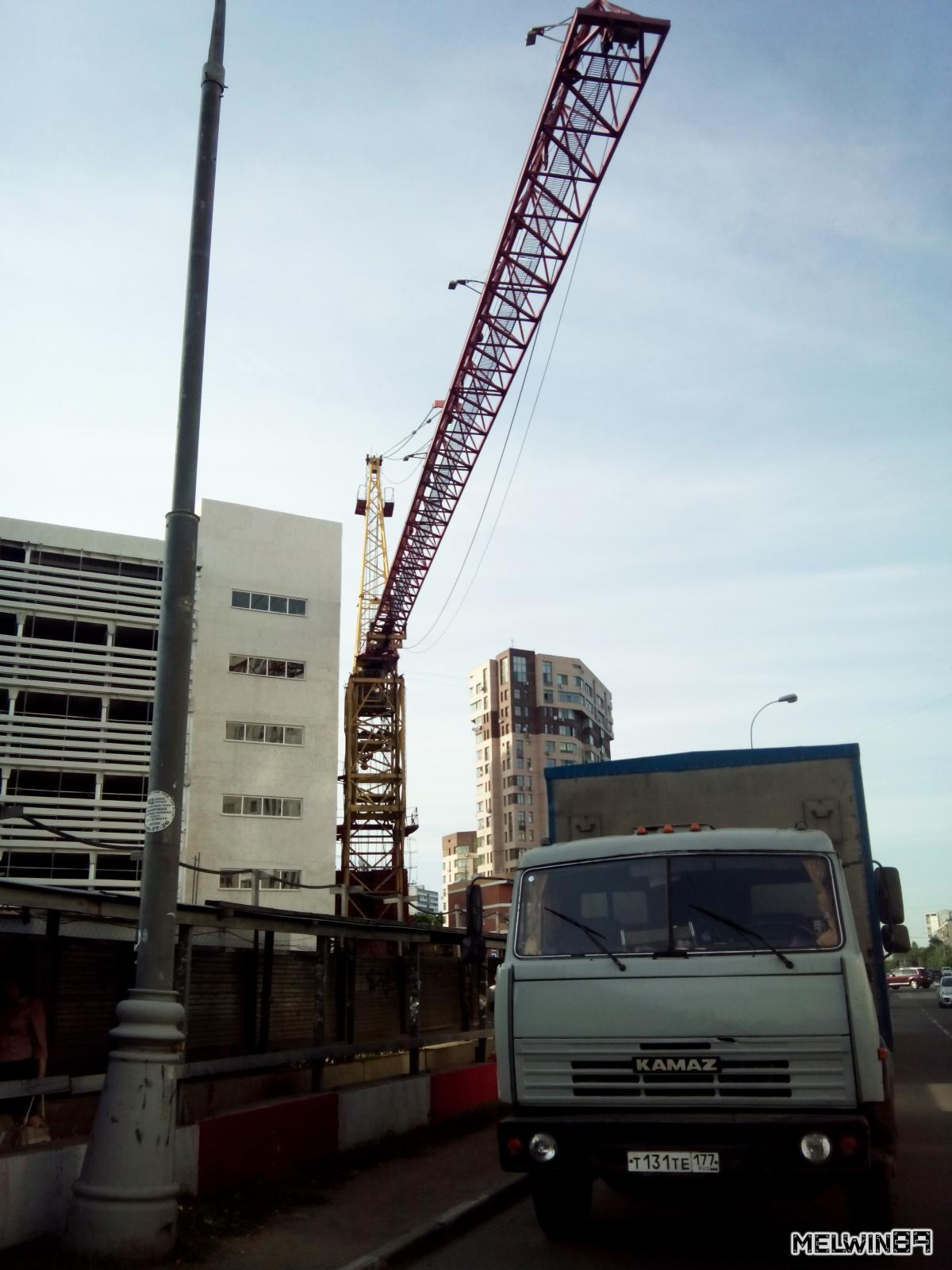

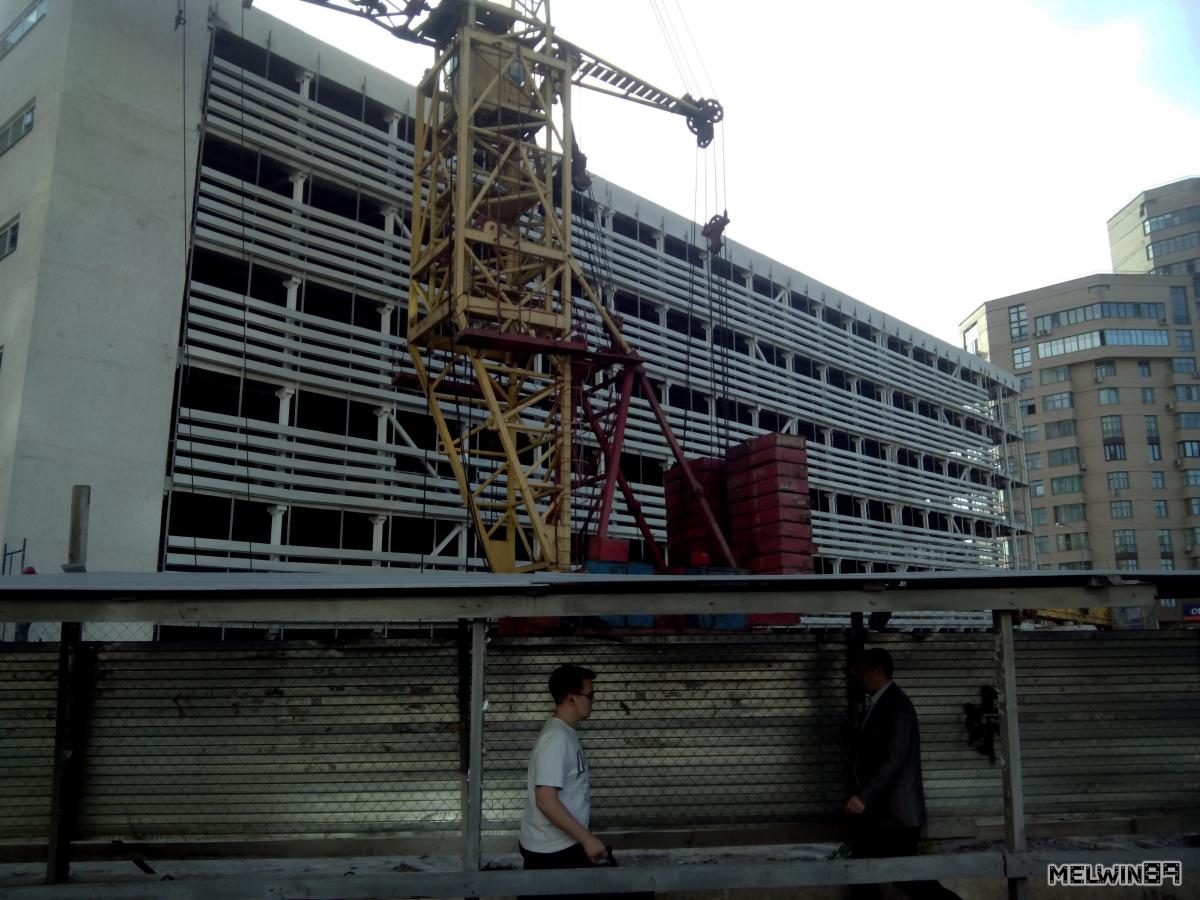

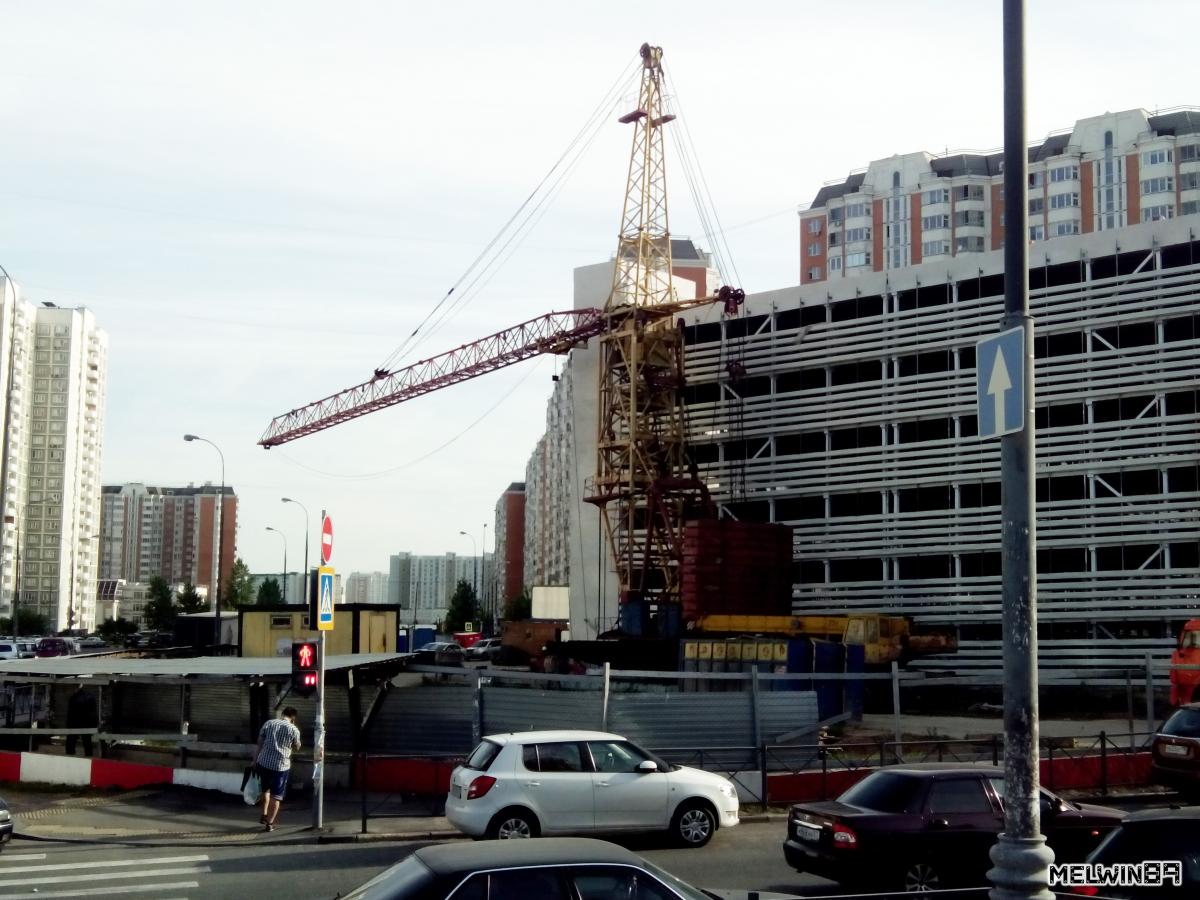

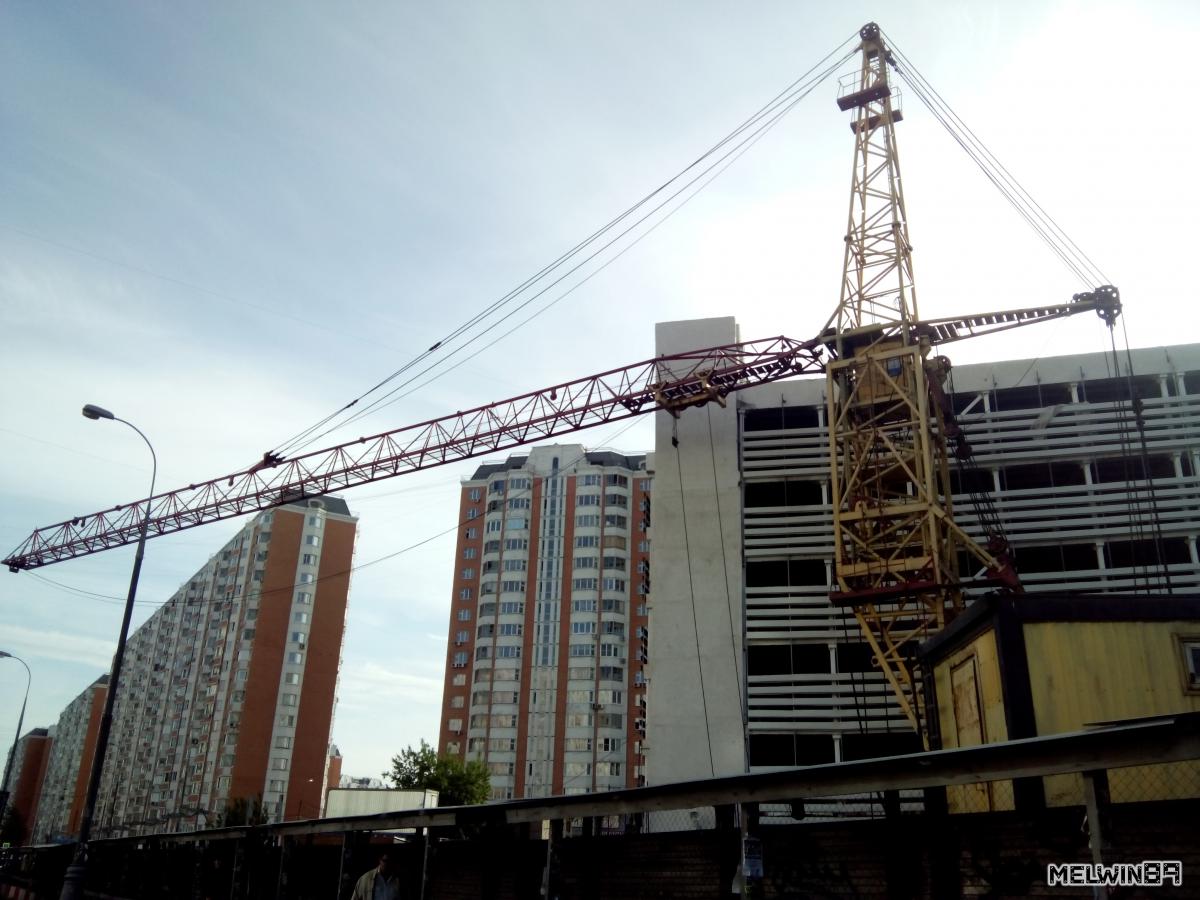

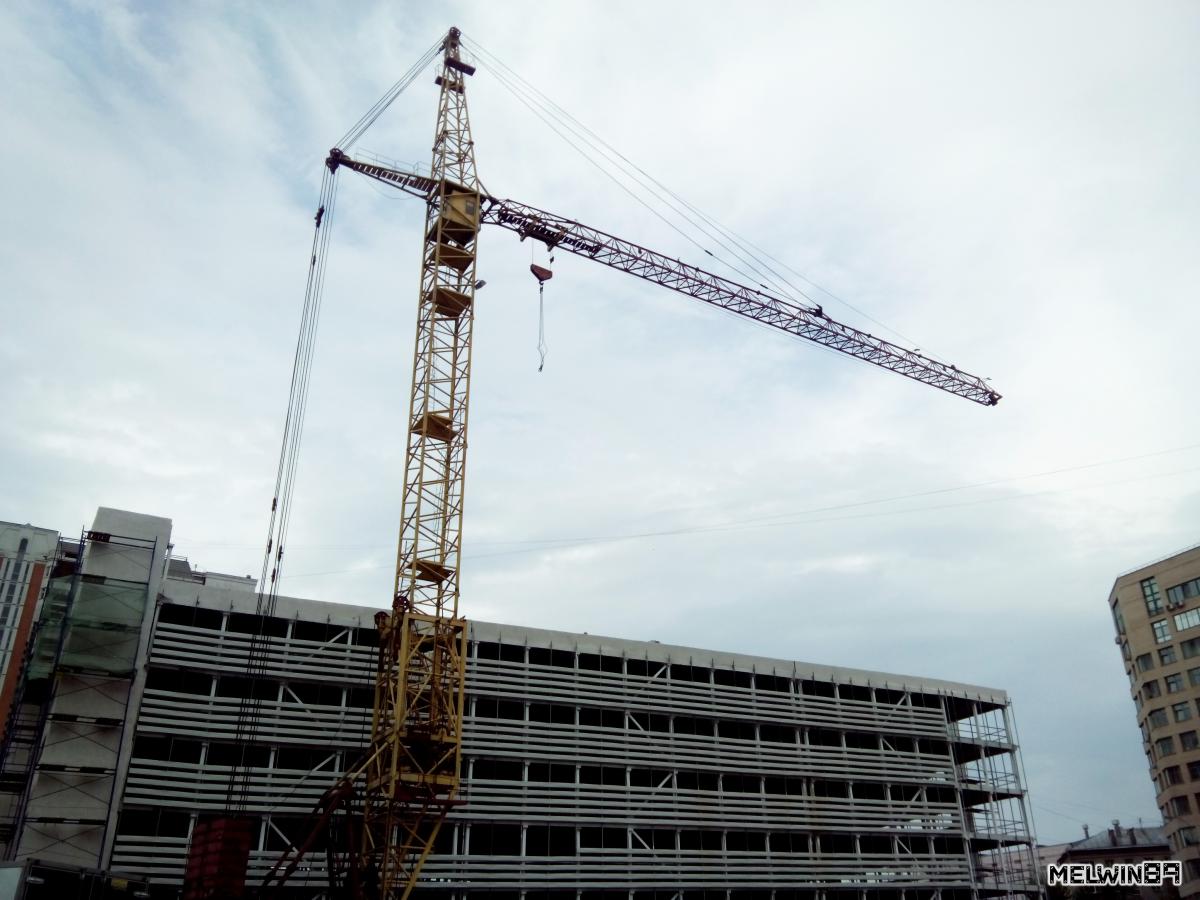

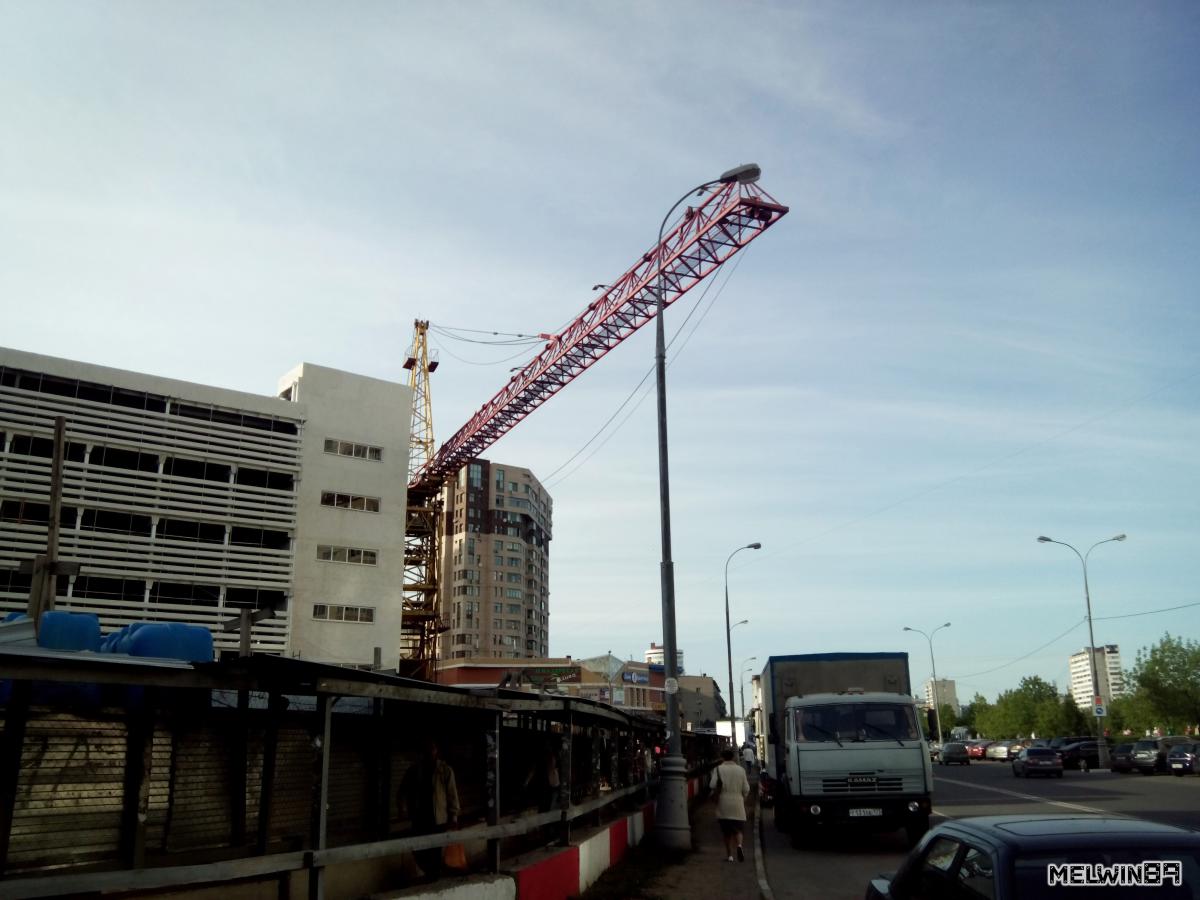

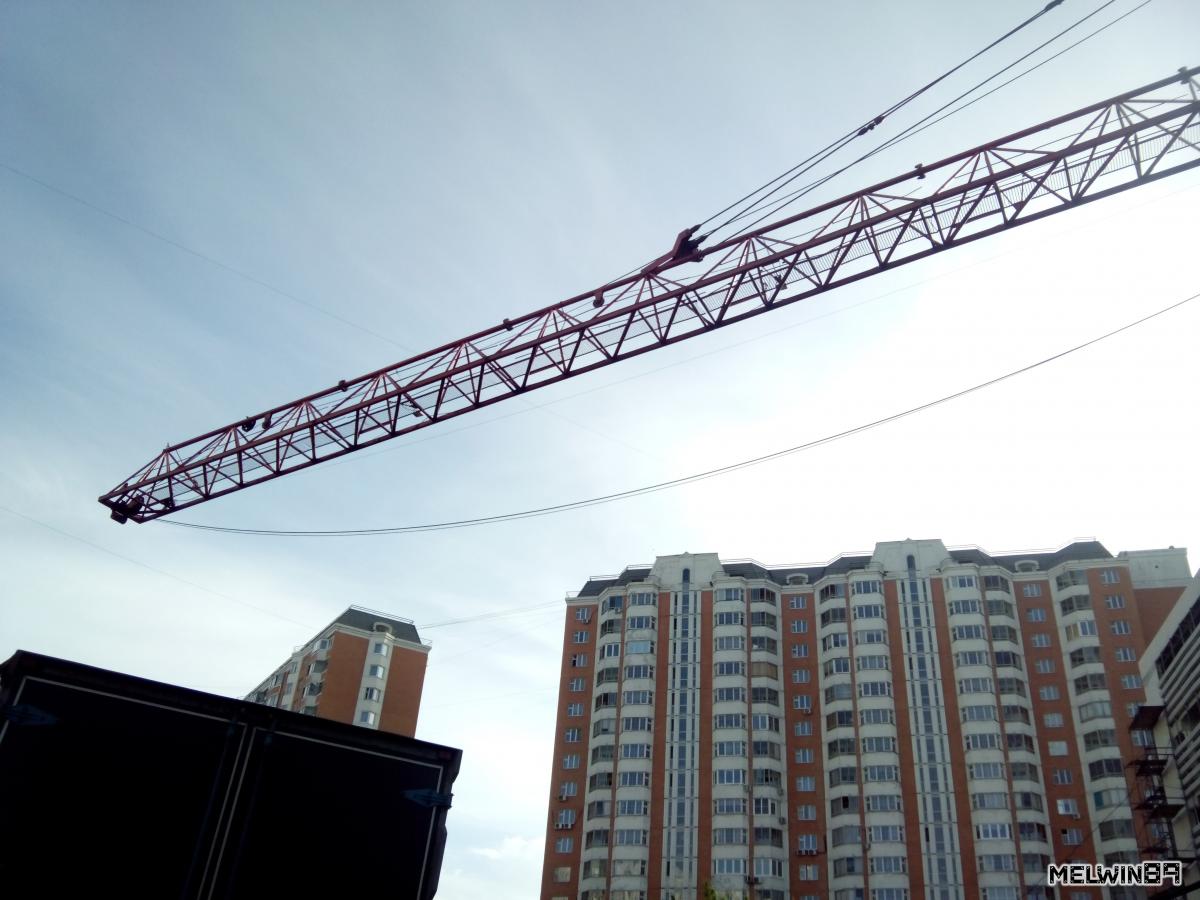

[melwin89]

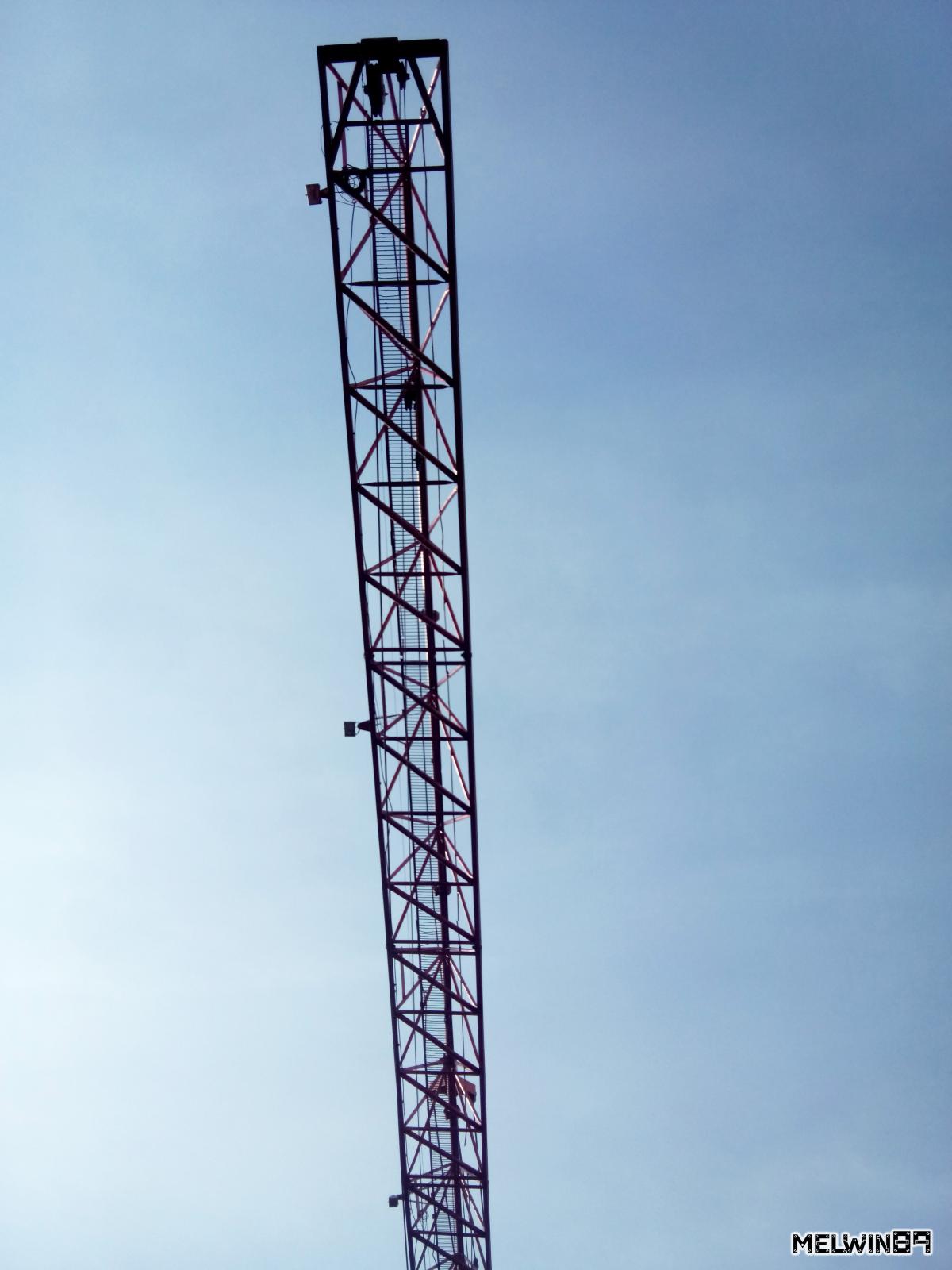

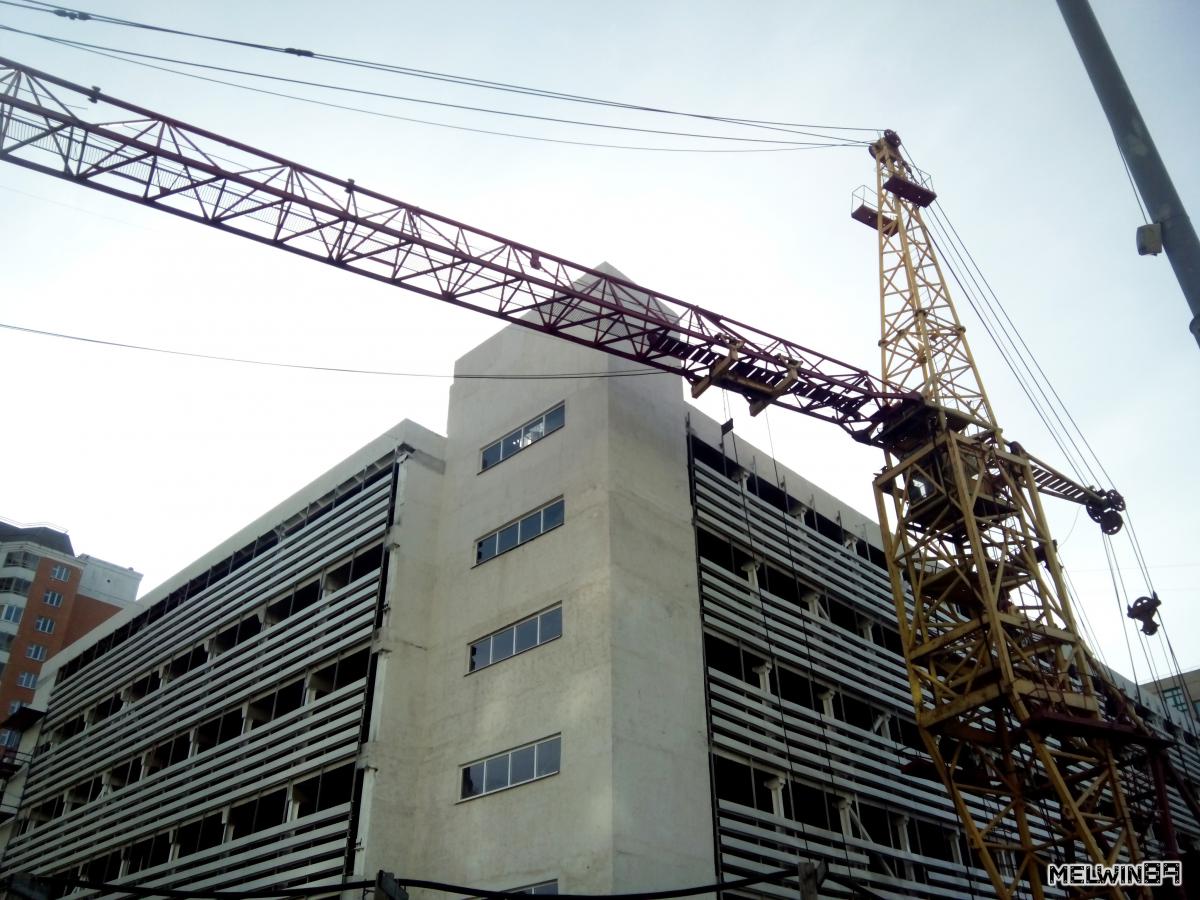

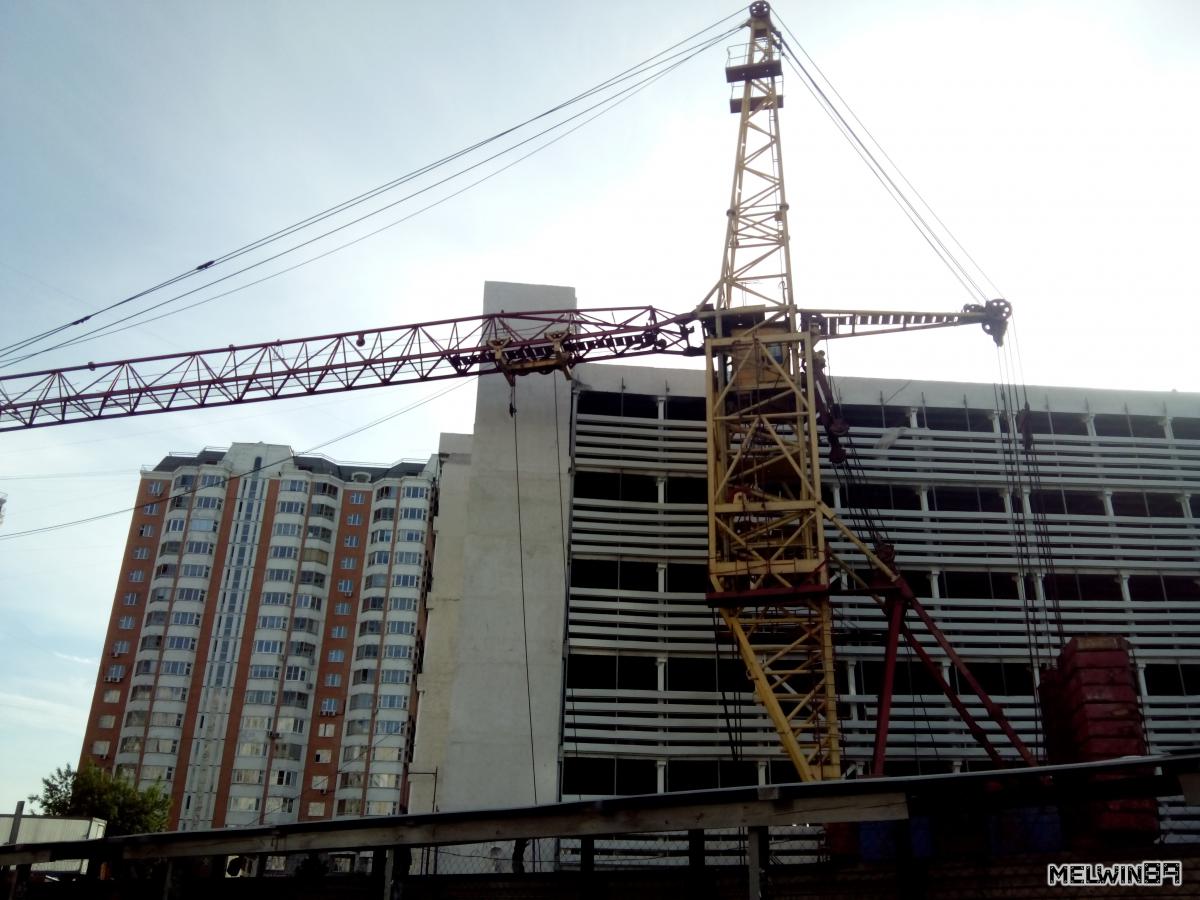

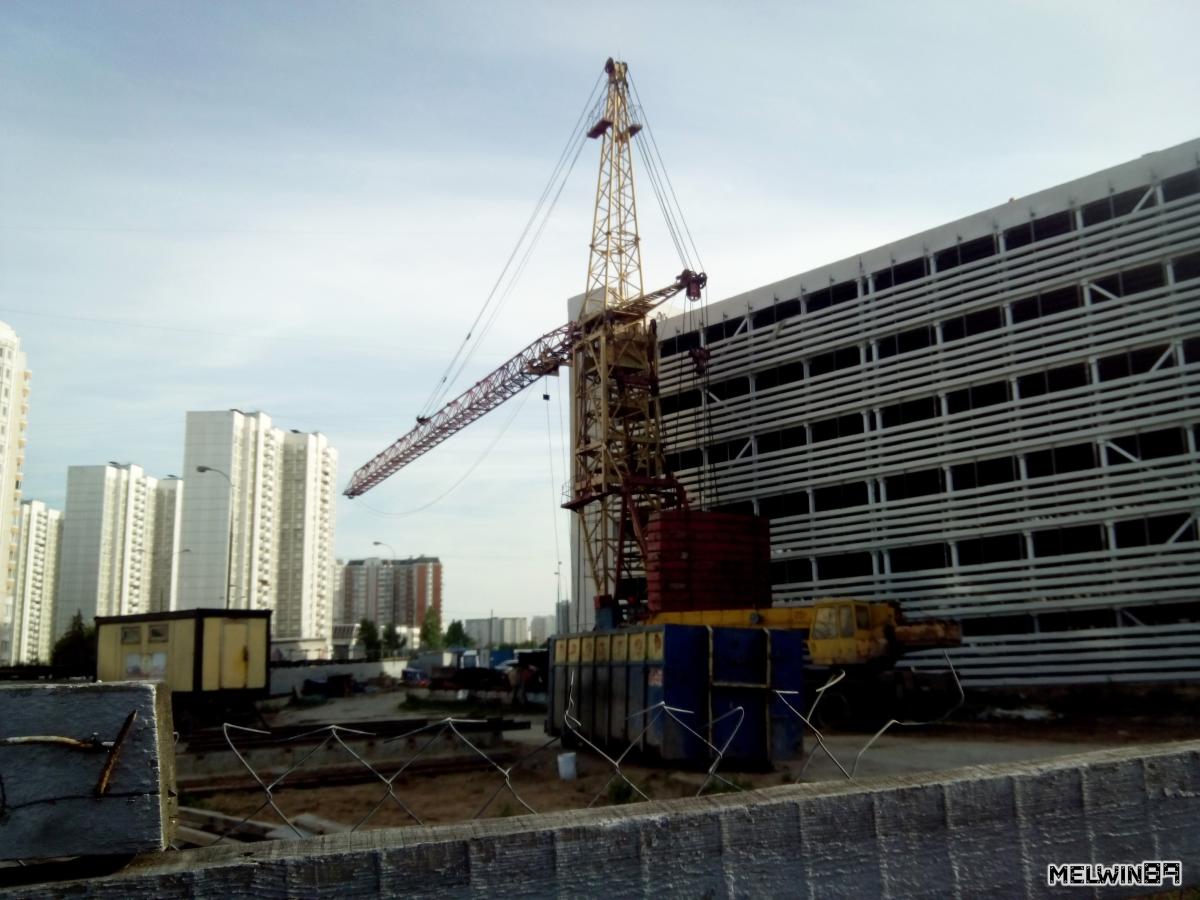

[Crane Operator]

ребят подскажите пожалуйста а за счёт чего на 503 подьём стрелы происходит?

за счёт грузовой лебёдки! у него есть отдельный стреловой канат,обычно лежит на противовесе рядом с монтажным. натянул стрелу,забил ванты в нужное отверстие,готово.

[Vovalom]

От чего может срабатывать токовая отсечка при управлении грузом?

[rewre]

всем привет , делаю модель это-го крана в 50 масштабе . Есть момент который не понял- как фиксируется секция в монтажной стойке , когда снизу подводят новую секцию для подъема?.

[AmuseSBor]

всем привет , делаю модель это-го крана в 50 масштабе . Есть момент который не понял- как фиксируется секция в монтажной стойке , когда снизу подводят новую секцию для подъема?.



По той же технологии как на КБ-403 / КБ-405 и т.д.

[rewre]

а фото можно или описание какое-то .

[AHTOH]



По той же технологии как на КБ-403 / КБ-405 и т.д.

Может в портале?, а монтажная стойка это что?

Есть монтажная балка которая секцию поднимает.

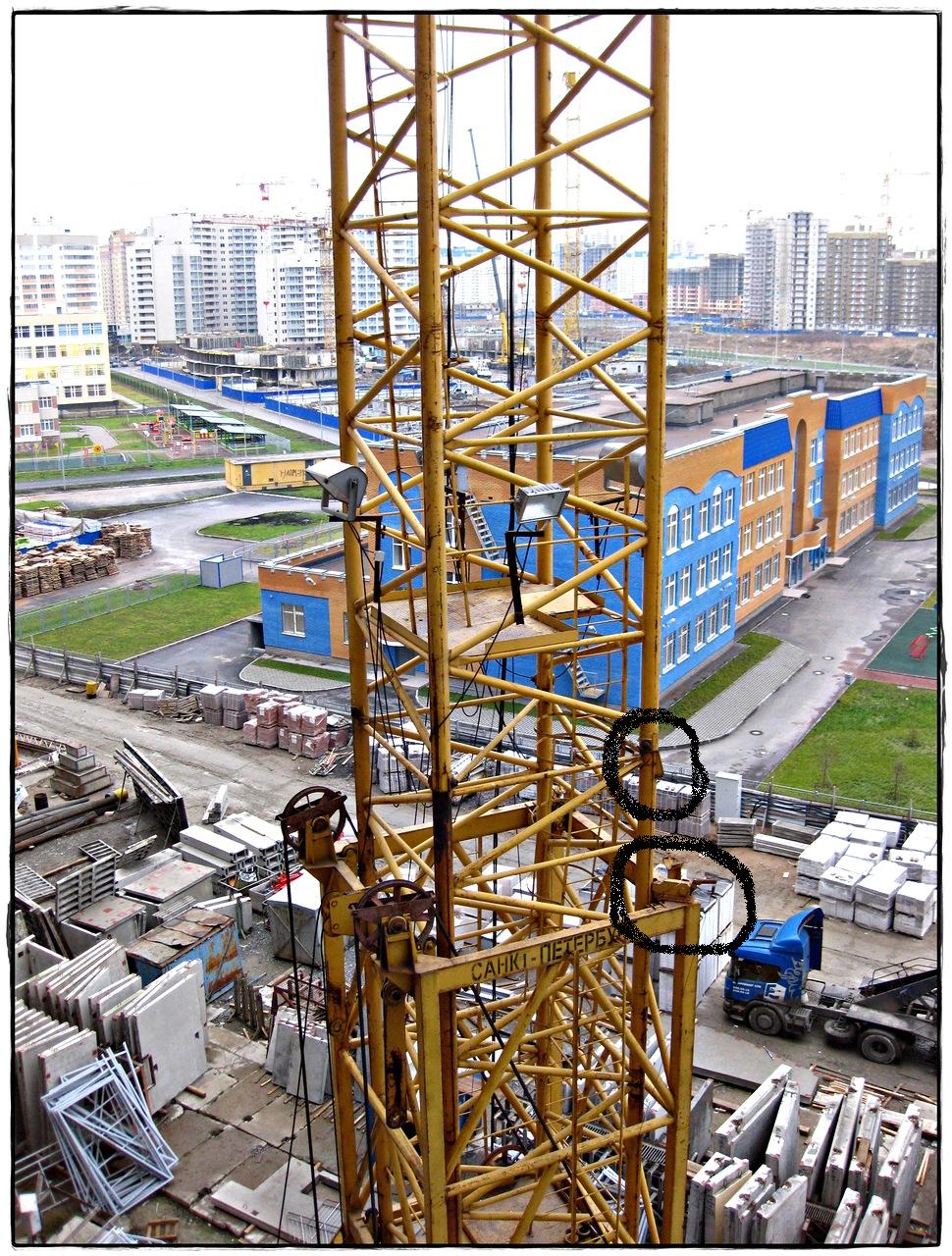

Если я правильно понял вопрос то на фотке видны те устройства которые фиксируют секцию

[AmuseSBor]

Может в портале?, а монтажная стойка это что?

Есть монтажная балка которая секцию поднимает.

Если я правильно понял вопрос то на фотке видны те устройства которые фиксируют секцию





Да, именно это.

[rewre]

да , спасибо . Получается 2 фиксатора . Но все-равно вопрос - секция будет же болтаться в портале , если только сверху 2 фиксатора, а с низу ни чего нет.

[Tompfmych]

да , спасибо . Получается 2 фиксатора . Но все-равно вопрос - секция будет же болтаться в портале , если только сверху 2 фиксатора, а с низу ни чего нет.

Под весом стрелы, удерживаемой монтажным расчалом, башня будет надежно заклинена в портале. Со стороны стрелы через упоры опирается на замки портала, обратной стороной упирается в ролики портала.

[S.Kit]

В нижней части портала есть 4 замка

[Tompfmych]

В нижней части портала есть 4 замка

Это диагональные балки, используемые в рабочем положении, при монтаже они убраны.

[daniil]

У нас падал 503 в процессе сборки,как оказалось не были закреплены крепления портала,даже странно,щебня под рельсами мало было,начали башню крепить все было нормально,он за ночь упал из за ветра,было уже давно в 2005.

[rewre]

всем спасибо , разобрался
