Привет ребятки!

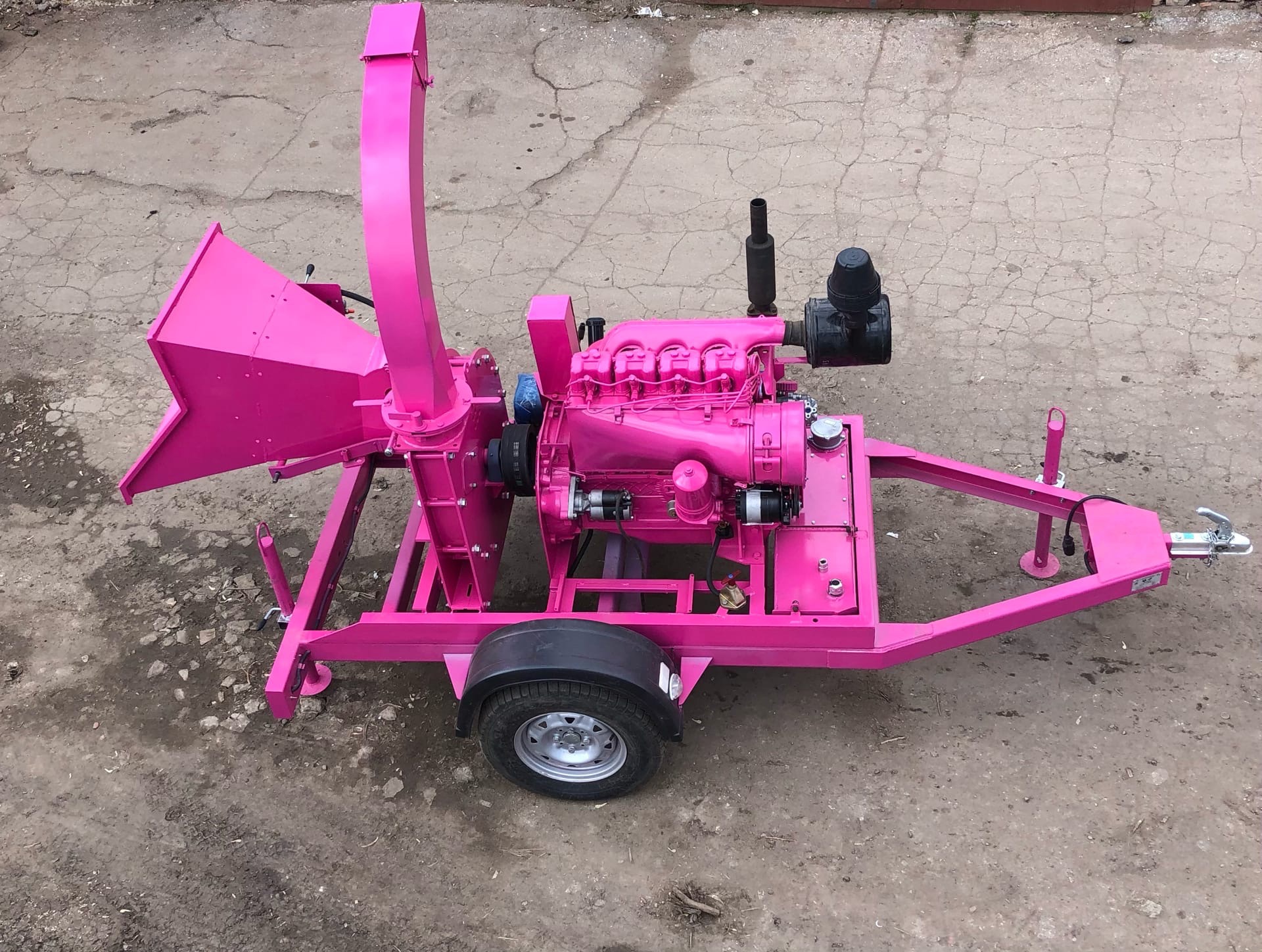

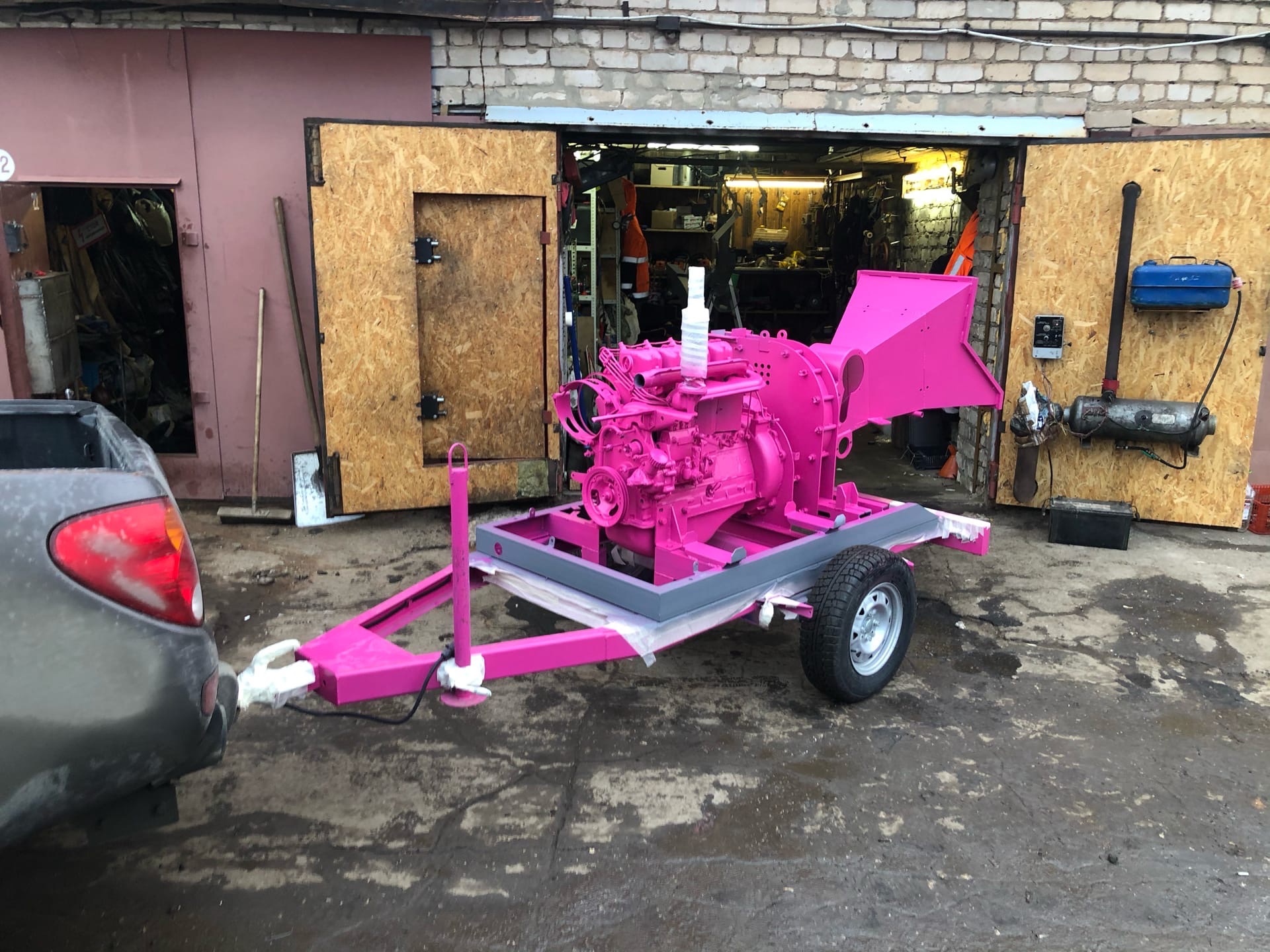

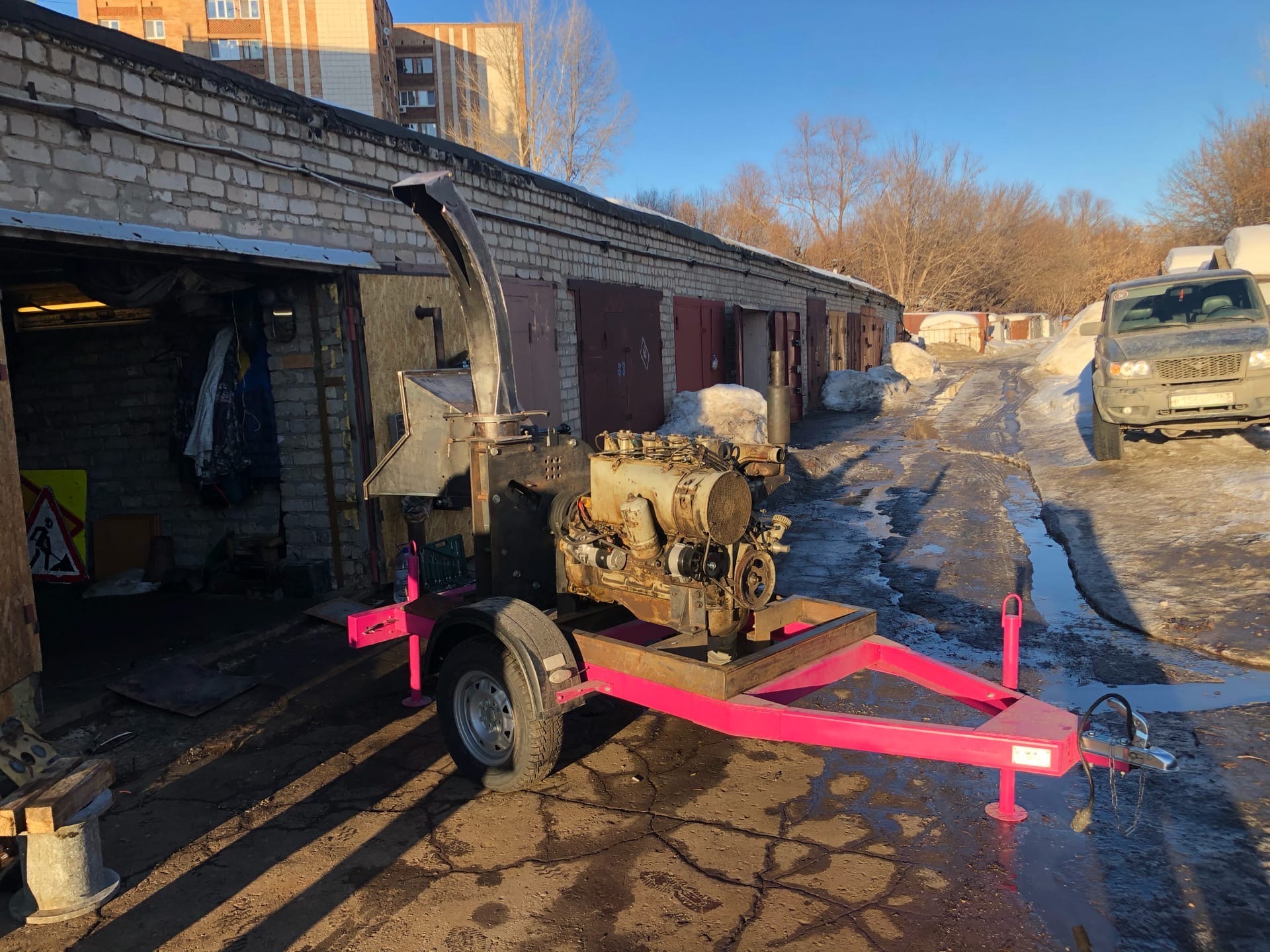

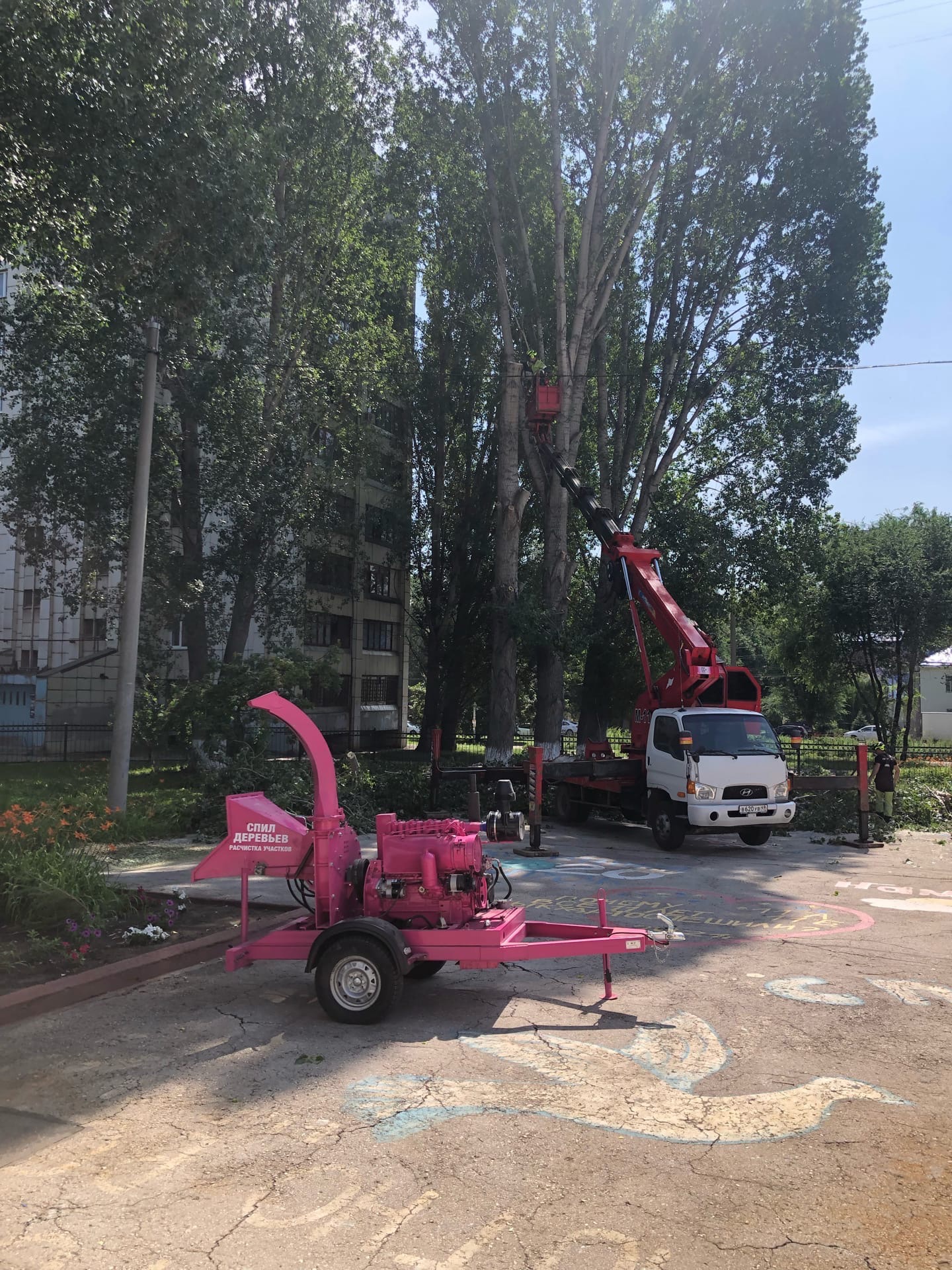

Вернулся я к идее собрать свой пенькогрыз. Но решил размяться на измельчителе веток.

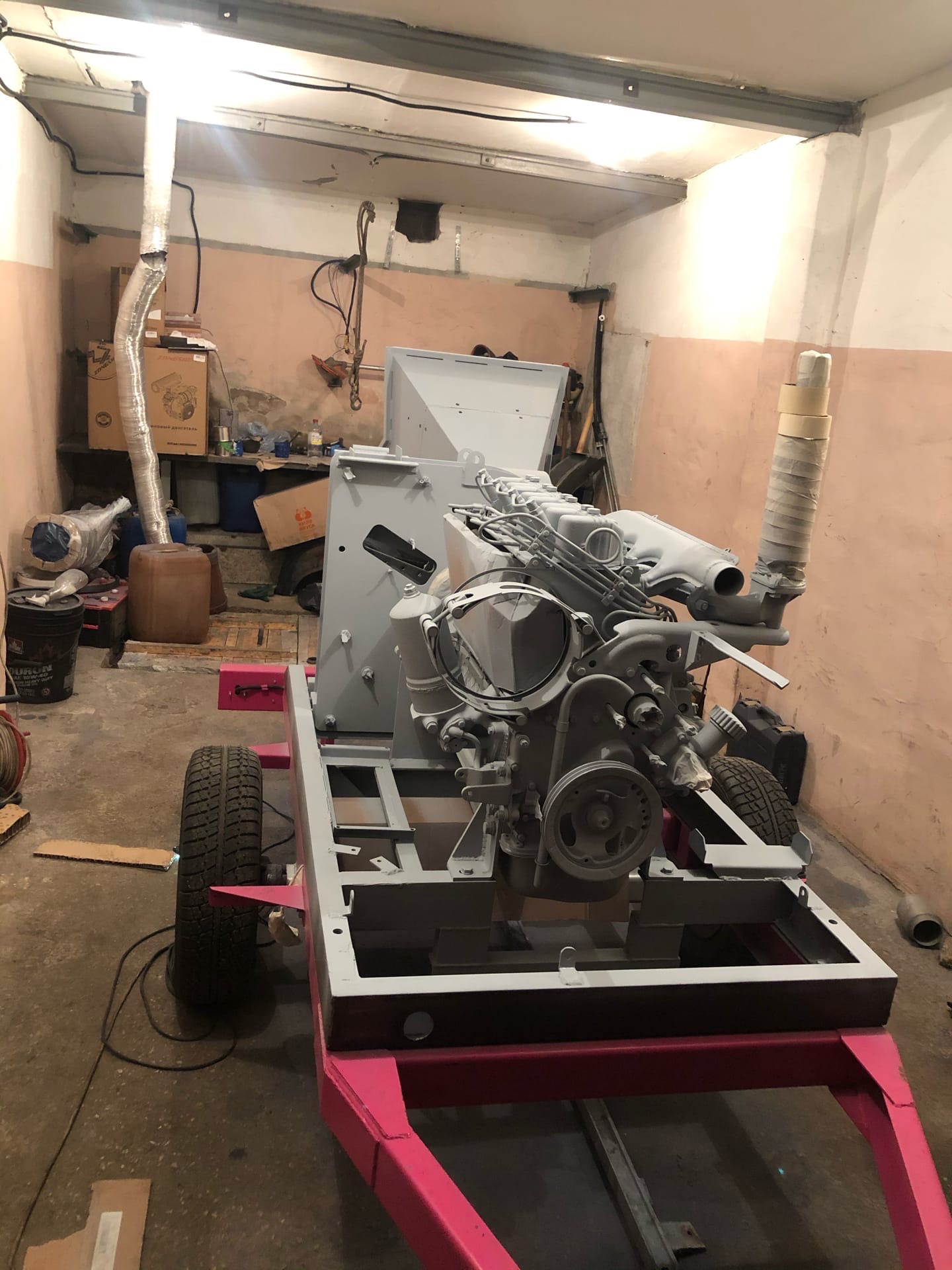

В двух словах: Двигатель Д-144 купленный на барахолке и сделан капитальный ремонт. Из старого только блок остался.

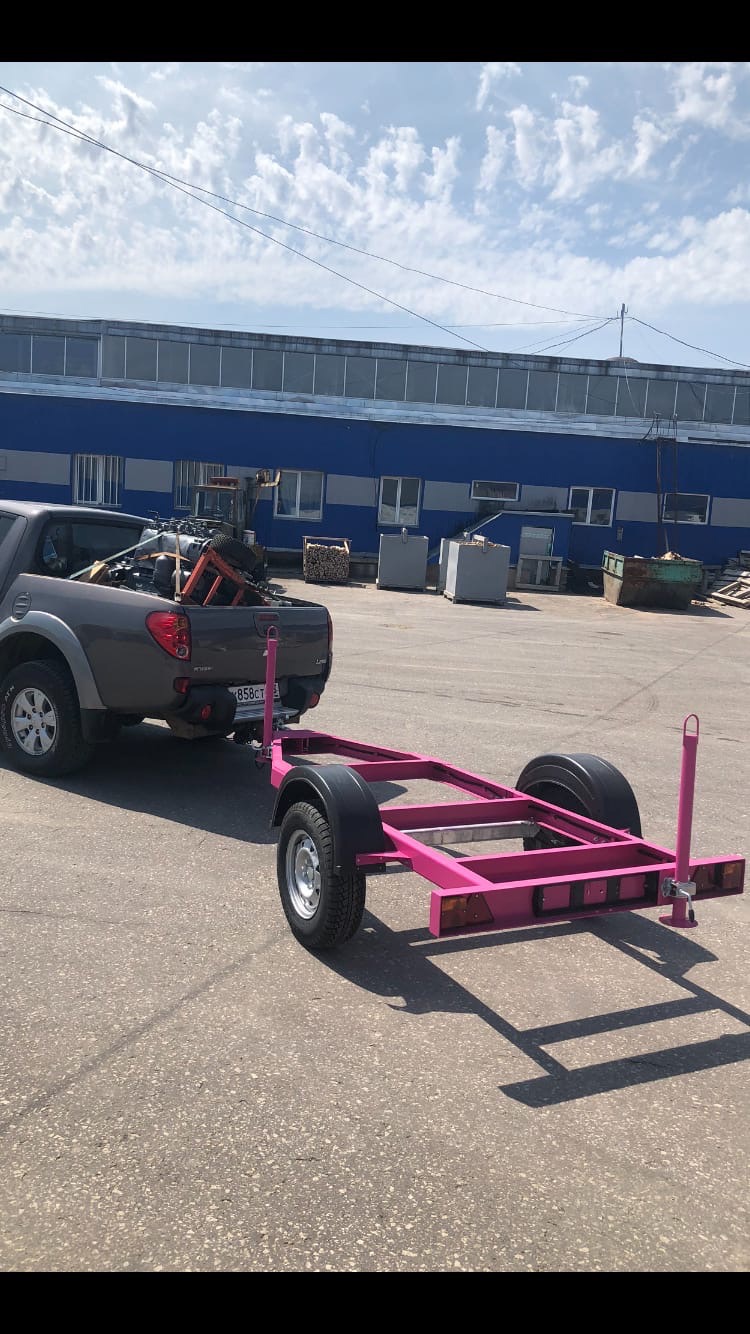

Шасси покупное чтобы можно было поставить на учет и эксплуатировать по дорогам общего пользования.

Компоненты гидравлики Италия. Ну а остальное металл и куча человекочасов.



[b0b3r]

Всем привет.

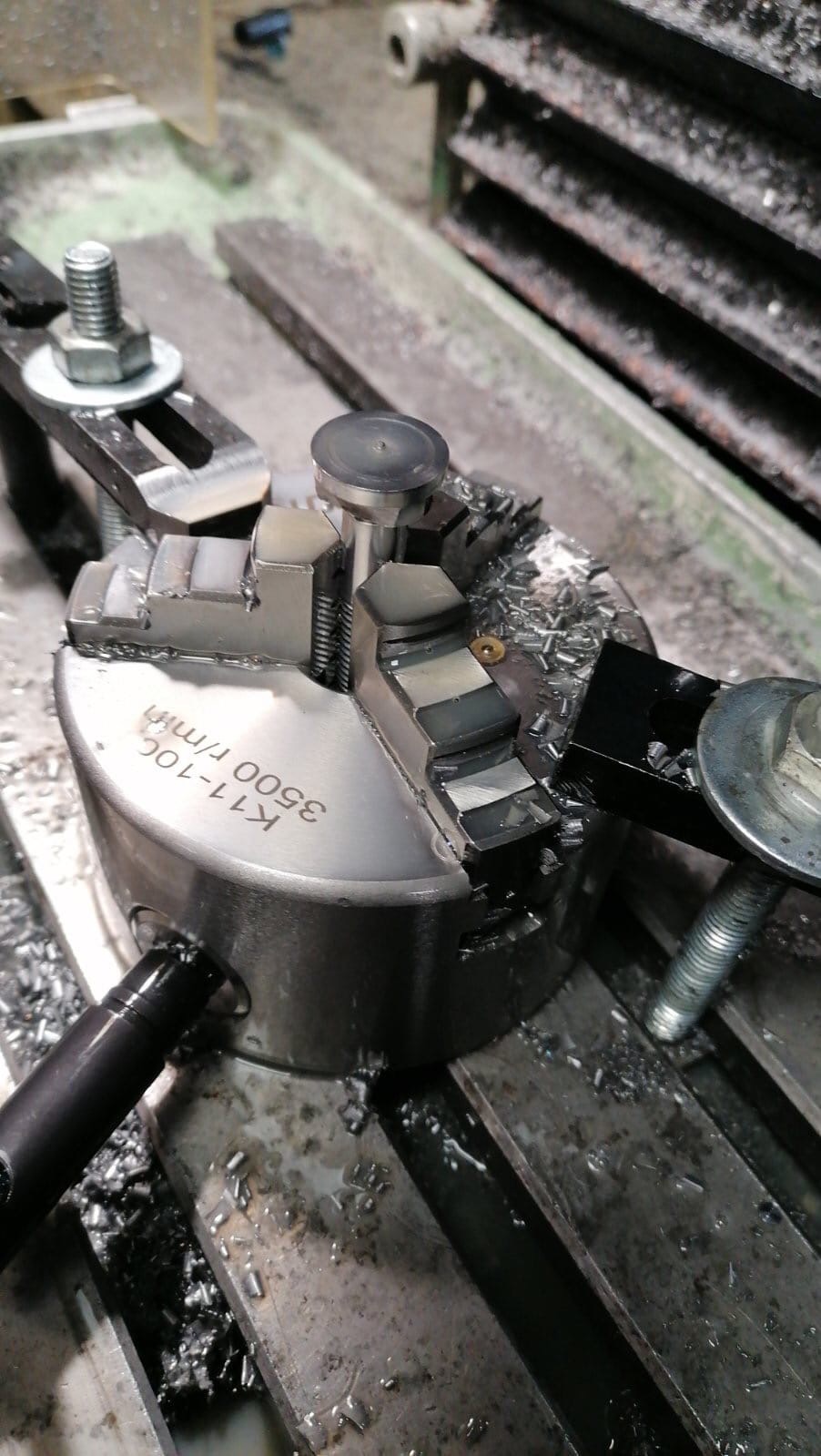

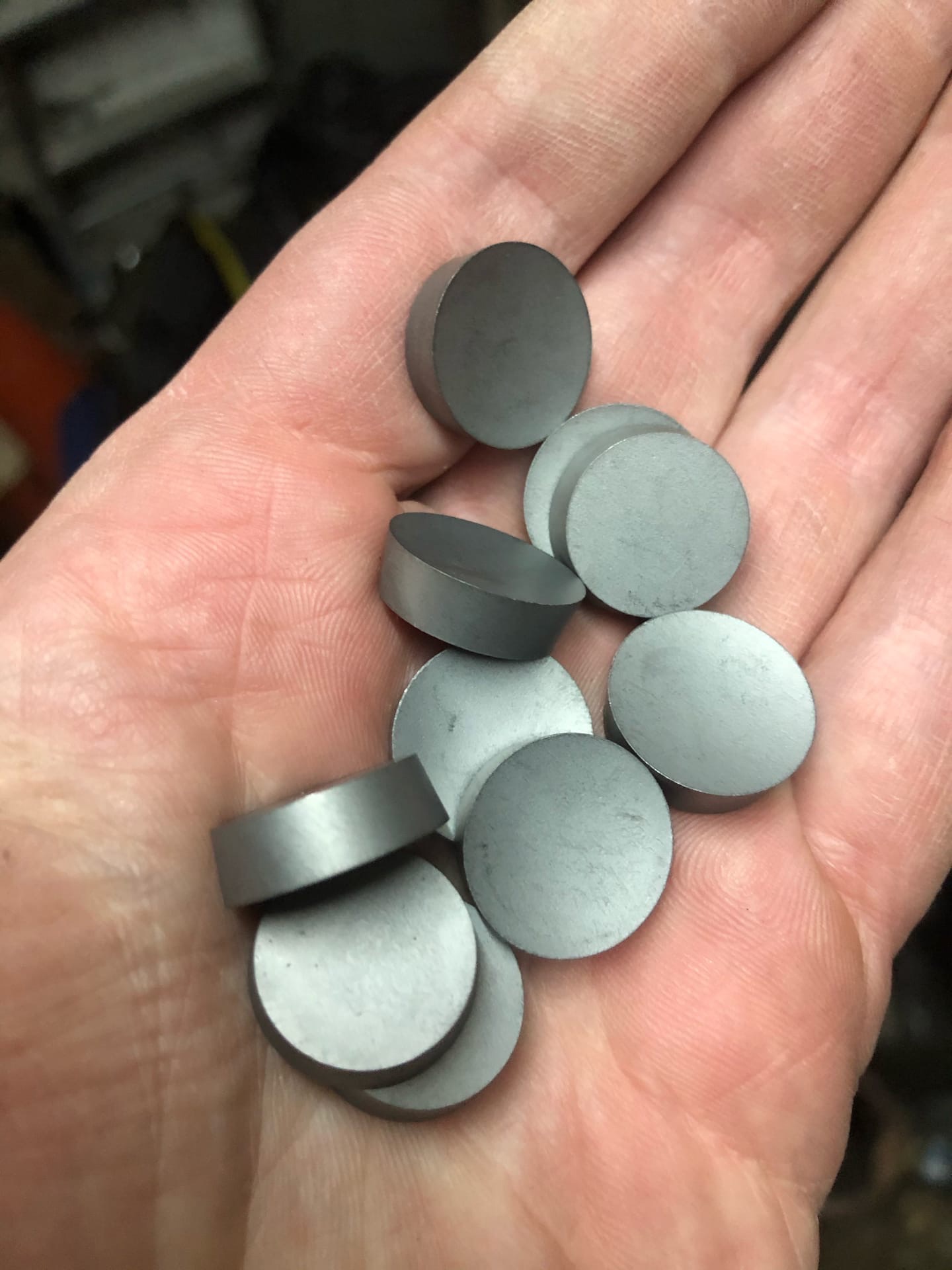

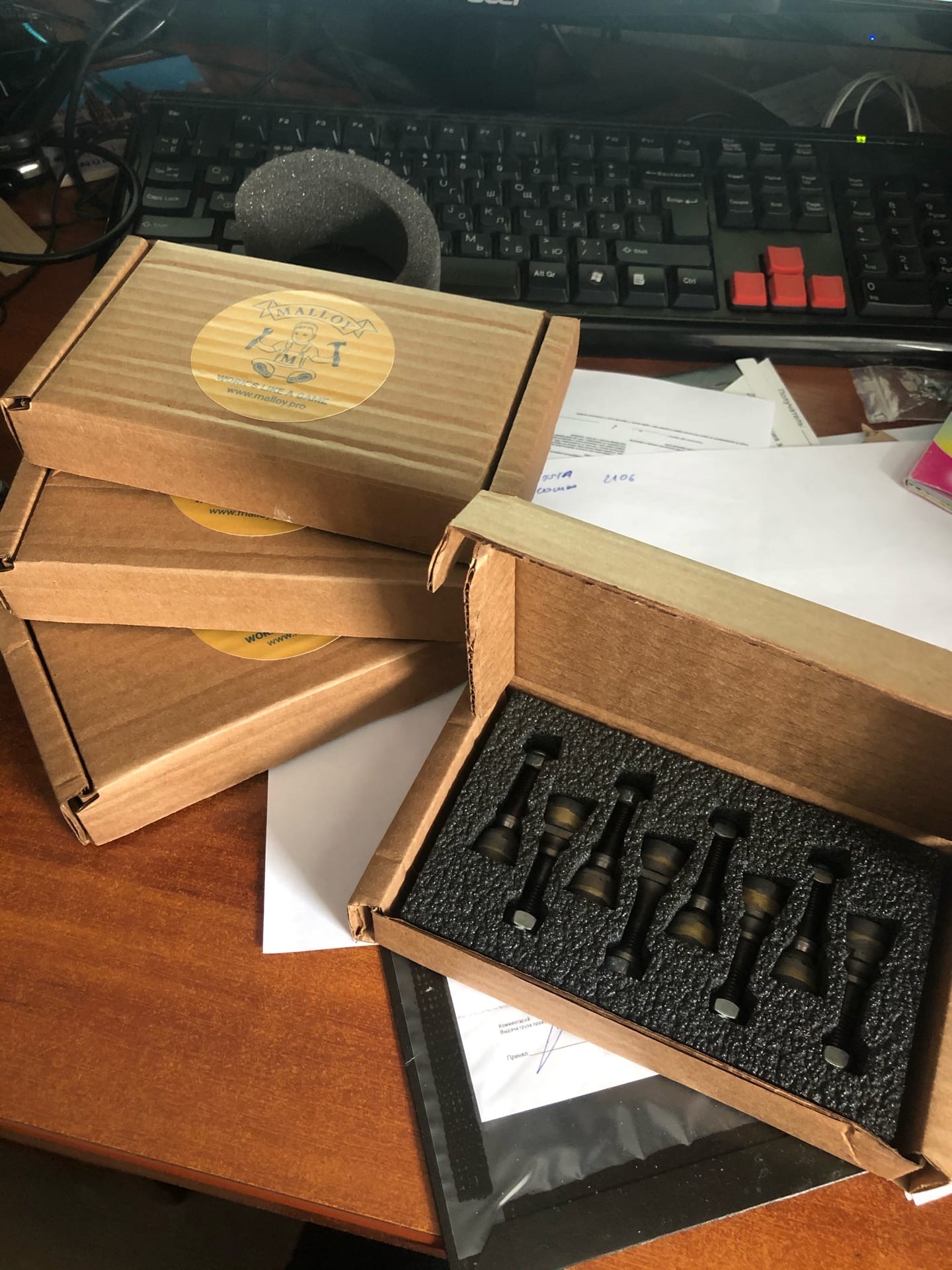

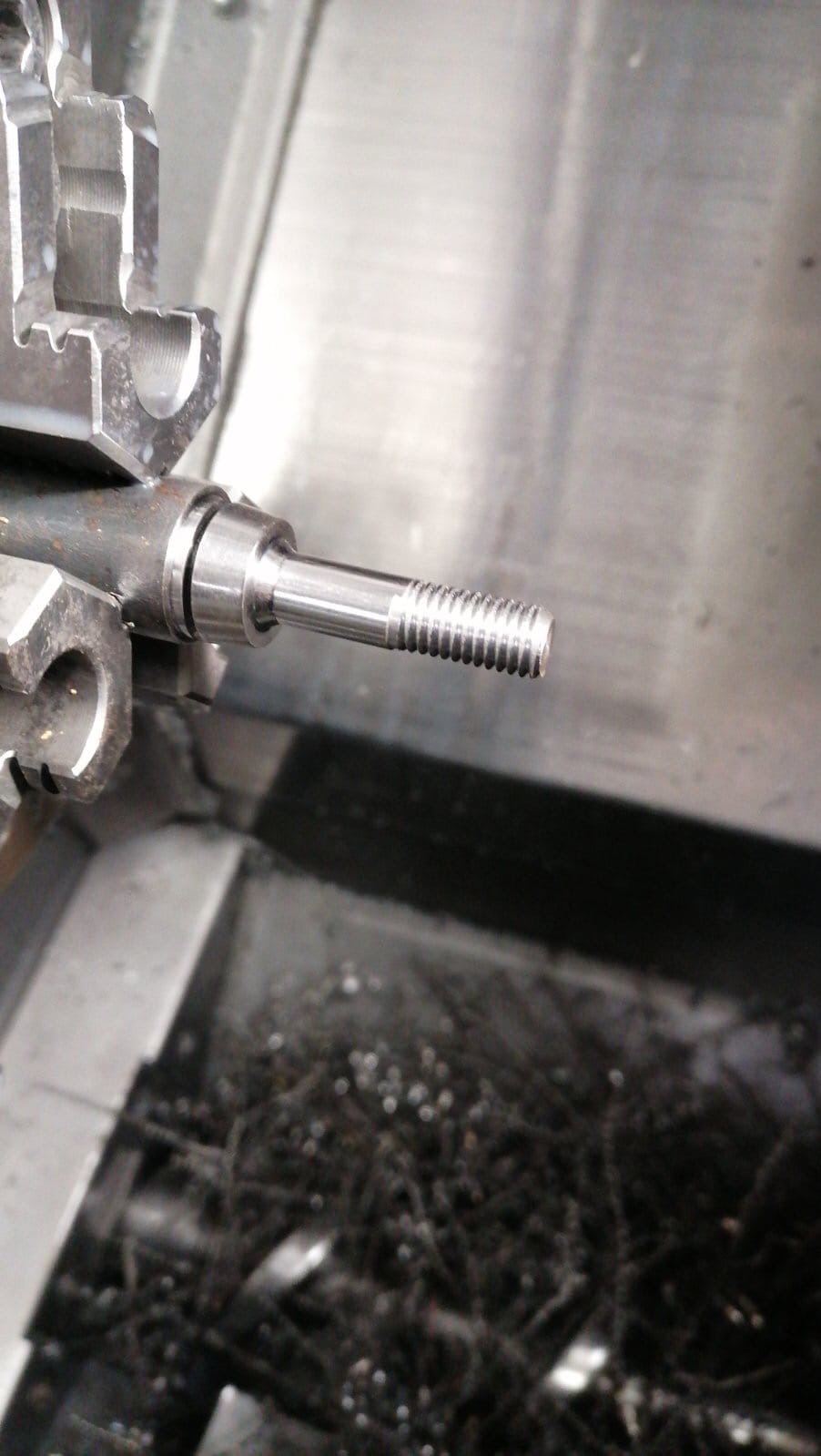

Наконец то я что то сделал для создания своего пенькогрыза. Начал из далека. С режущей гарнитуры. А именно с зубов.

Даже презентовал их на слете специалистов лесной промышленности.

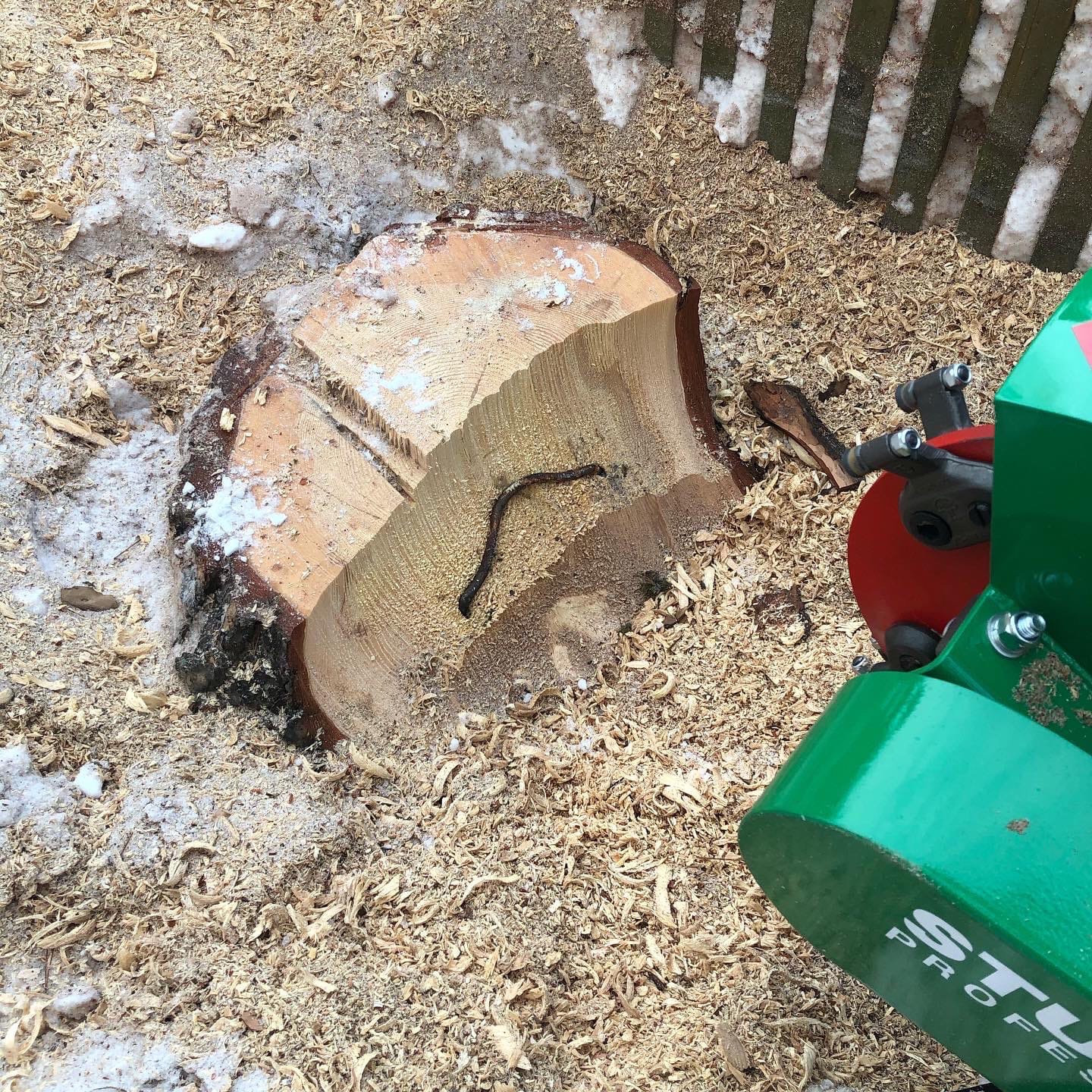

Зубки показали себя хорошо и с легкостью перегрызают не только древесину но и арматуру.

[b0b3r]

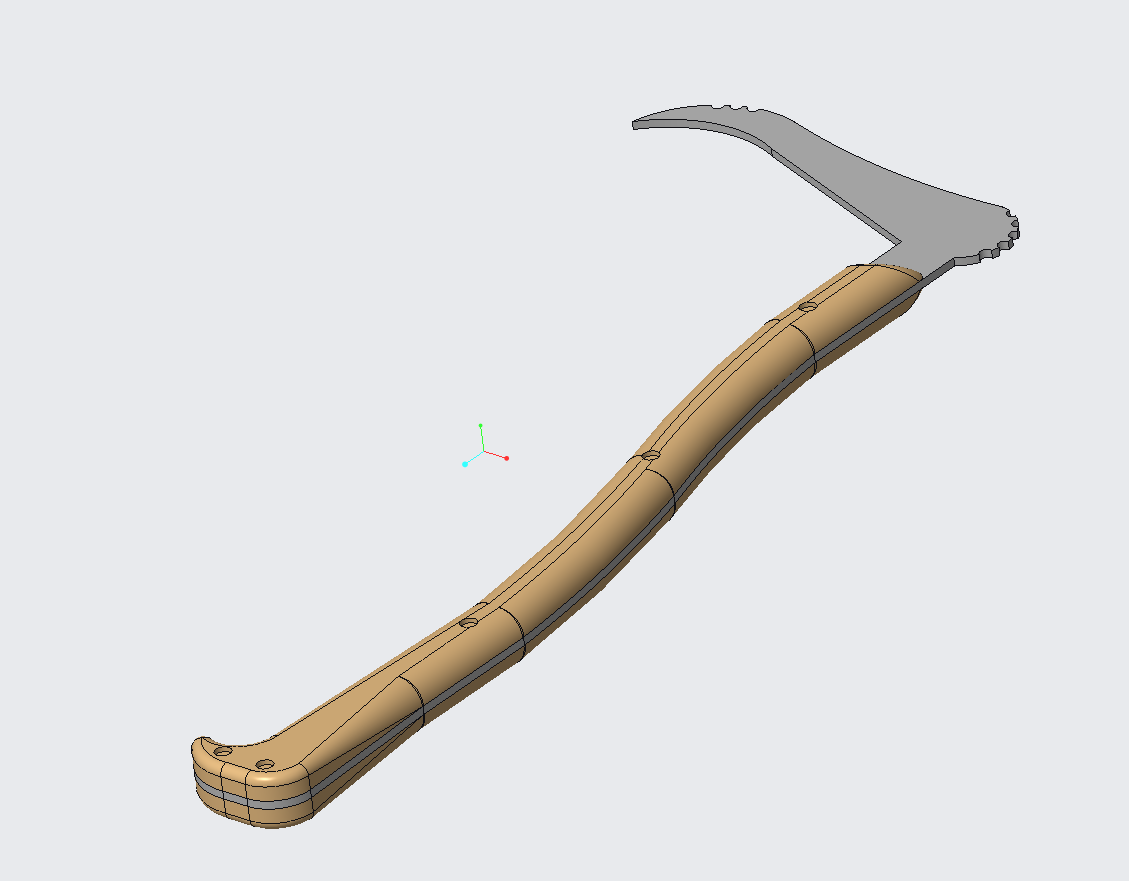

Всем привет. Может быть мне кто-нибудь сможет дать совет. Делаю я для себя вот такую приспособу чтобы бревна кантовать. Принцип работы: вбил в бревно этот крюк и потащил. Проблема в том что сталь не могу подобрать. Сделал из 09г2с - гнется. Сделал из Ст65г - лопается от первого же удара. Какую сталь посоветуете?

[Linz]

Всем привет. Может быть мне кто-нибудь сможет дать совет. Делаю я для себя вот такую приспособу чтобы бревна кантовать. Принцип работы: вбил в бревно этот крюк и потащил. Проблема в том что сталь не могу подобрать. Сделал из 09г2с - гнется. Сделал из Ст65г - лопается от первого же удара. Какую сталь посоветуете?



КМК, действительно нужно что-то пружинное, странно, что 65Г лопается. Кстати, в каком месте? Может, следует с формой и толщиной "поиграть"

[b0b3r]

носик отламывает при первом же ударе.



из 09г2с делал 5 мм

65г - уже 6мм.

толще тяжелые уж больно будут

[Poganec]

Всем привет. Ничего странного что 65г лопается нет. У ней в применение написано"кроме ударных нагрузок"

[b0b3r]

мне тут сказали что я человек крайностей)) я взял стали с низким содержанием углерода (09г2с) и с высоким (65Г). Одна гнется как пластилин, а другая хрупкая. Решение взять нечто среднее. Пока ищу что то доступное. а то цены ломят металлобазы просто капец.

[b0b3r]

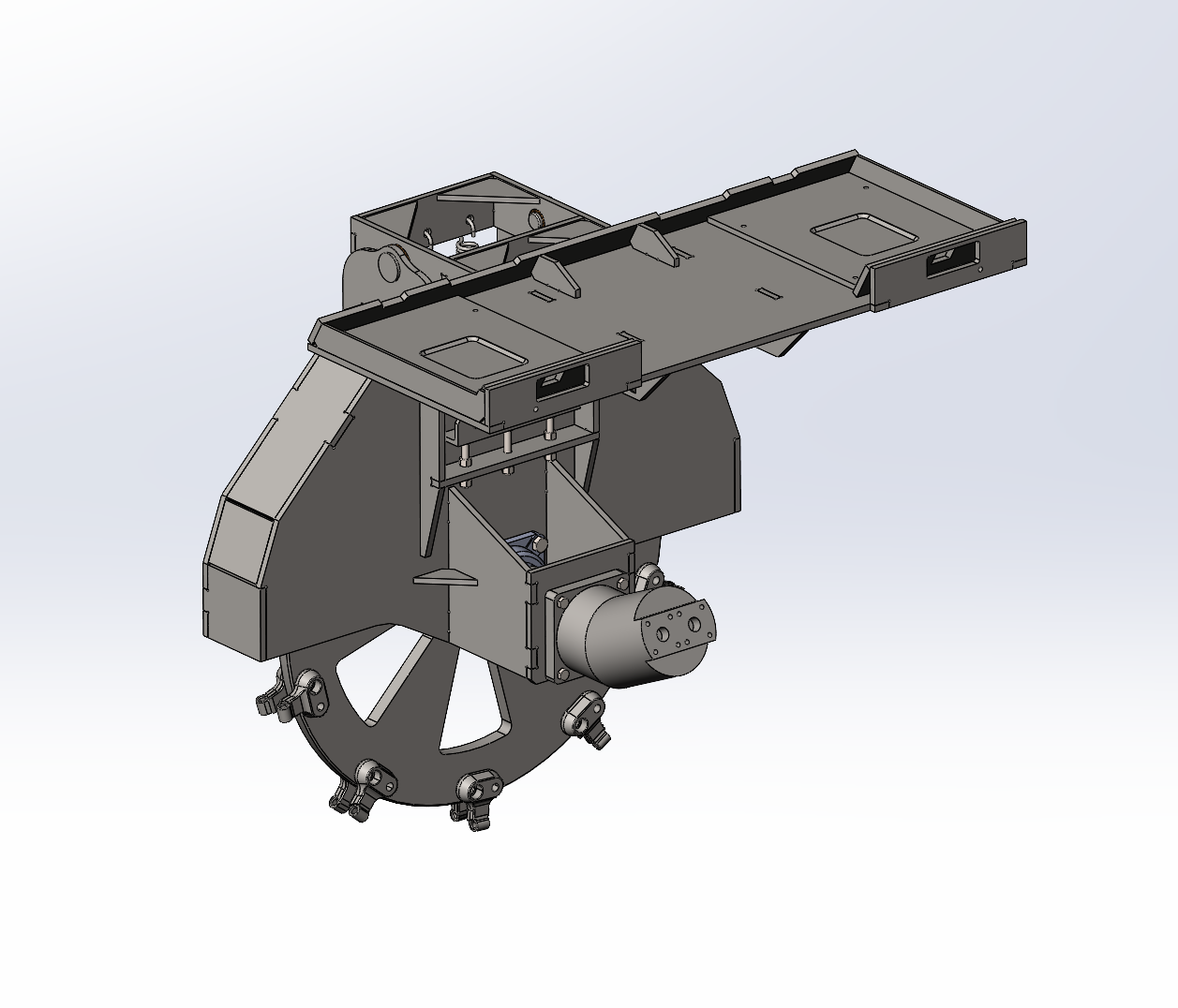

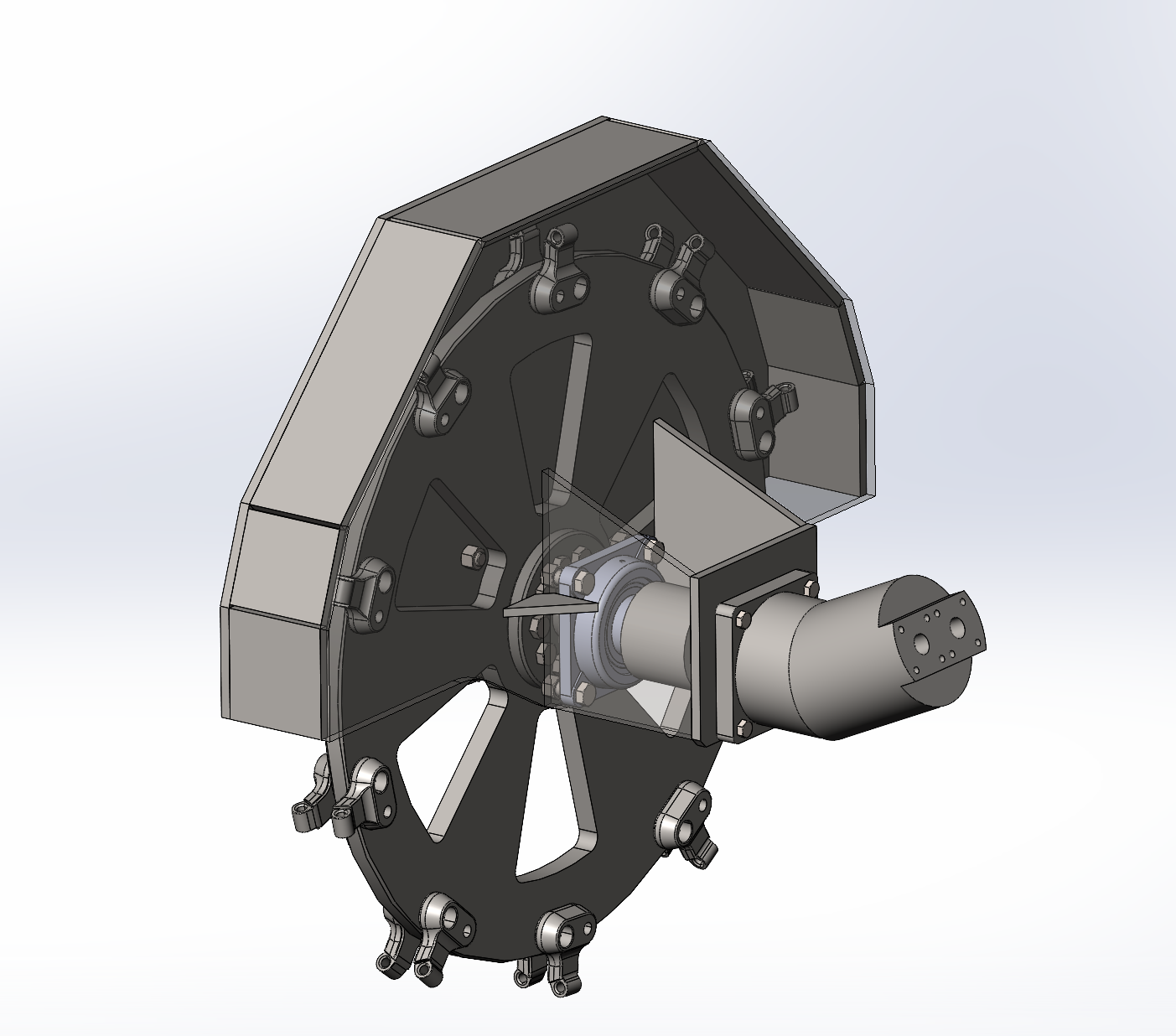

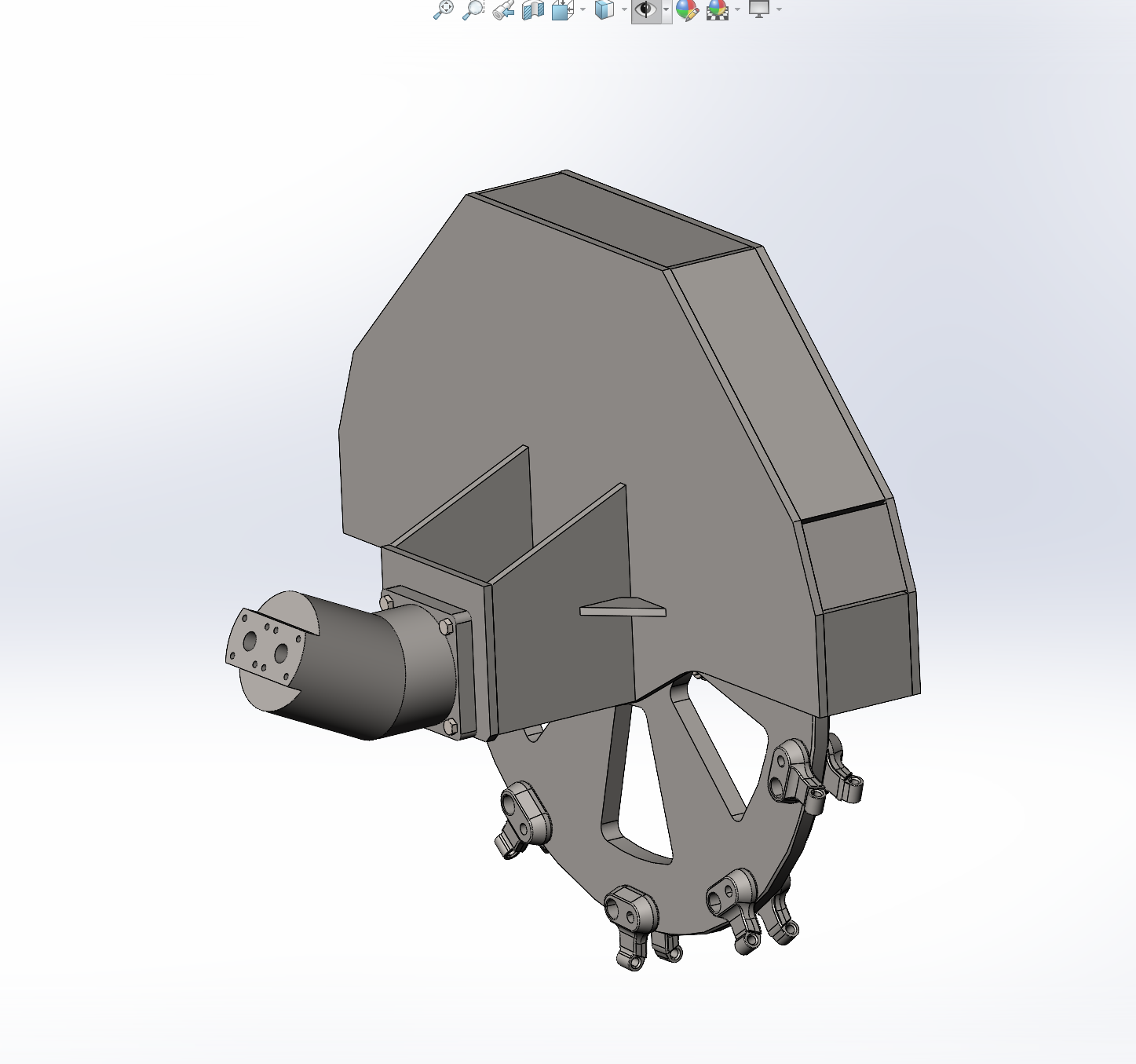

Новая задумка. Измельчитель пней для мини погрузчиков.

ставится вместо ковша. Вниз вверх управляешь стрелой, вперед назад - работаешь ходом. Гидромотор наш ПСМовский, резцы свои, держатели резцов китай.

Начал проектировать. Т.к. это не дробилка веток а попроще. Думаю на майские вместо шашлыков буду испытывать.

[b0b3r]

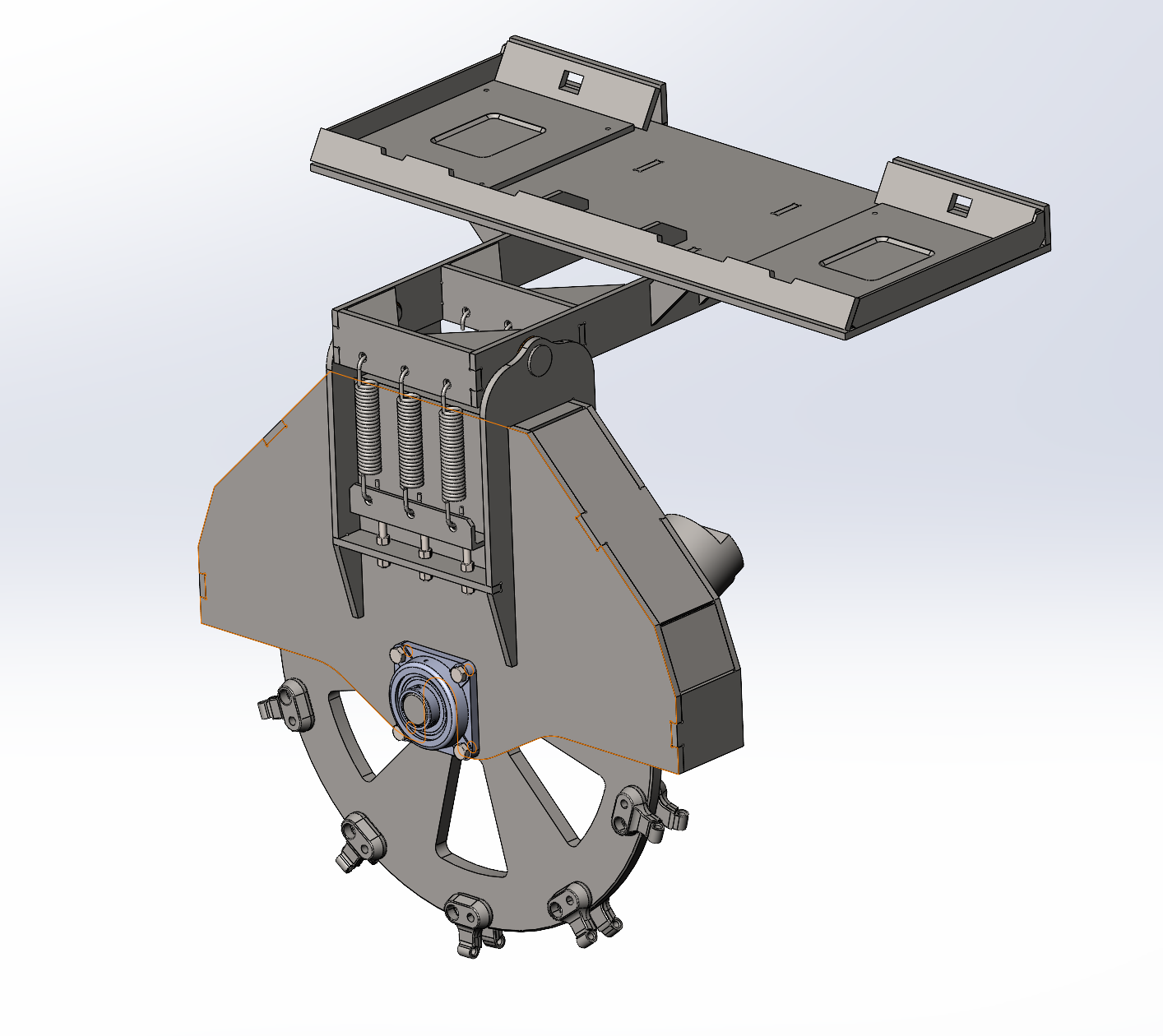

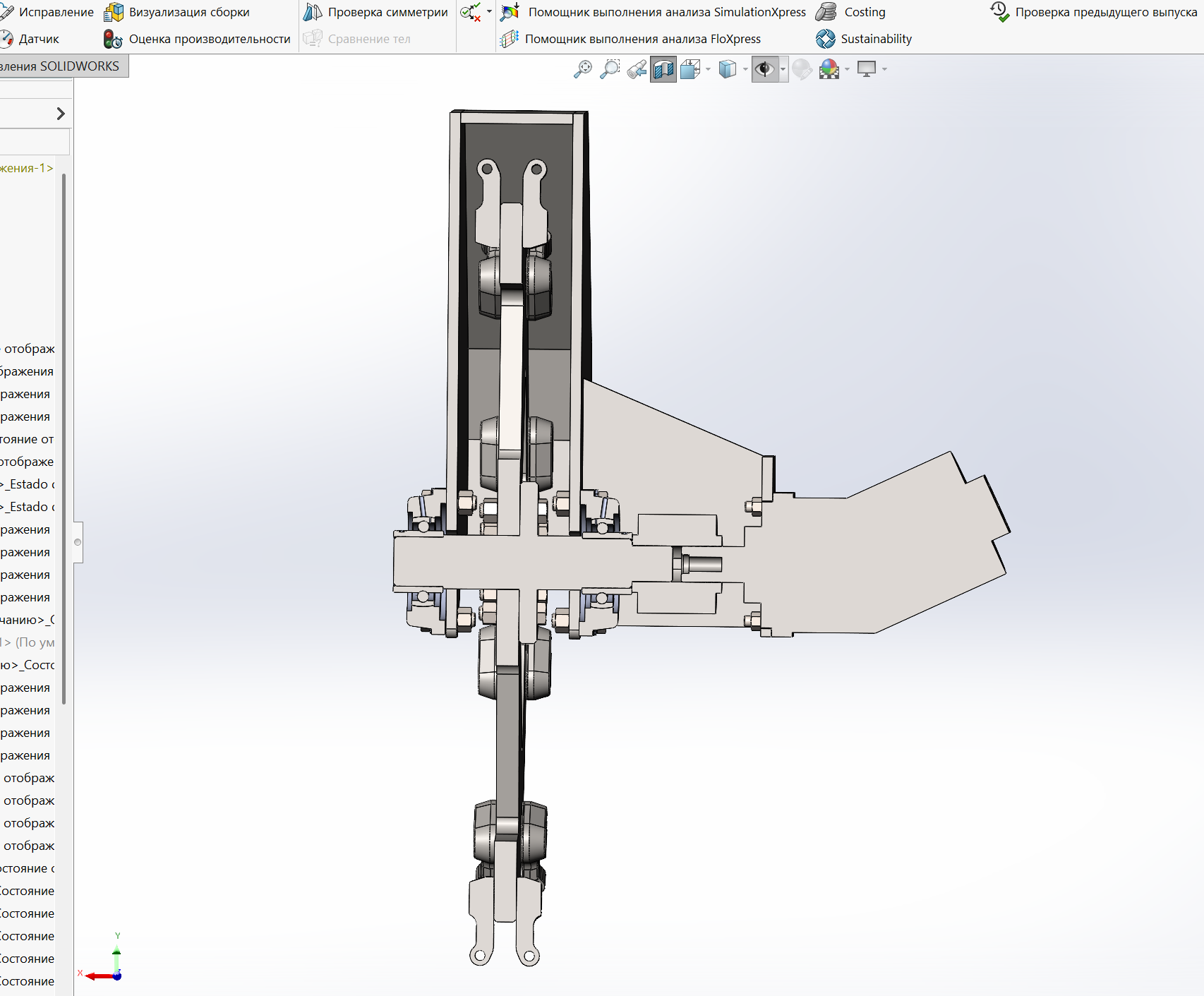

Продолжаю. В принципе проектирование закончено. Далее кидаю на резку, и токарку. Заказываю компоненты.

[Alex178rus]

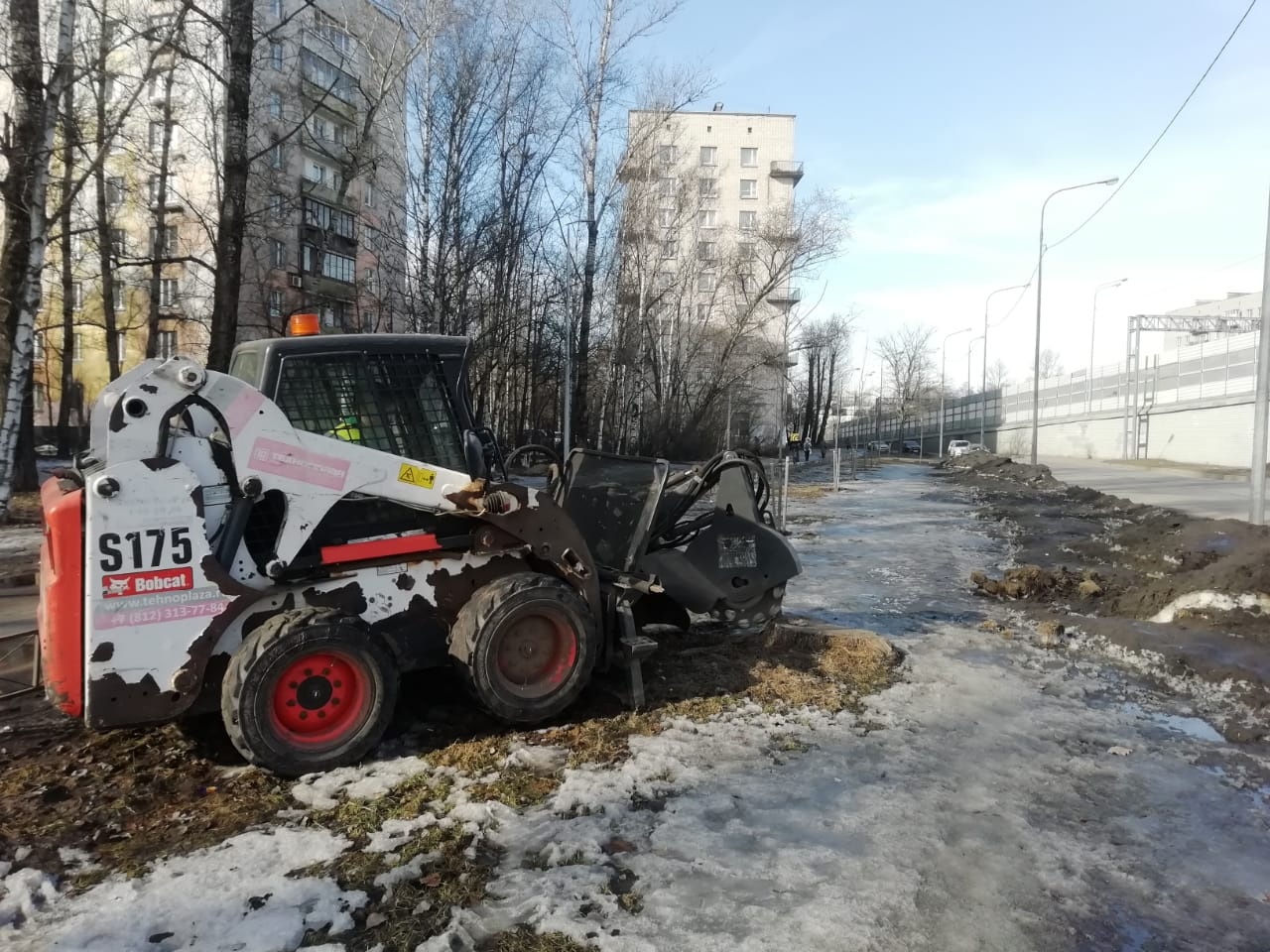

В Питере в СПХ «Нарвское» видел чтото подобное в виде навески на Bobcat.

[b0b3r]

Классная фотка! Ни разу в живую не видел этой навески. На s175 конечно грустное зрелище скорее всего.. там литров 60-70 в гидролинии. Но эта дробилка более удобна. Ездить не требуется. Встал у пенька, включил доп линию, и на пульте кнопочки тыкаешь. Я делаю более простую вариацию, но надо будет работать ходом.

[Alex178rus]

Да, ей уже лет 15-20.

Возят погрузчик на маленьком прицепе-тралле к МТЗ.

Работает на нем машинист МТЗ, который его и возит, приехал разгрузился покрошил пенек, заехал и поехал дальше на другой адрес.

Иногда на погрузчик ставят ковш и им развозят грунт, когда делают газоны.



[Alex178rus]

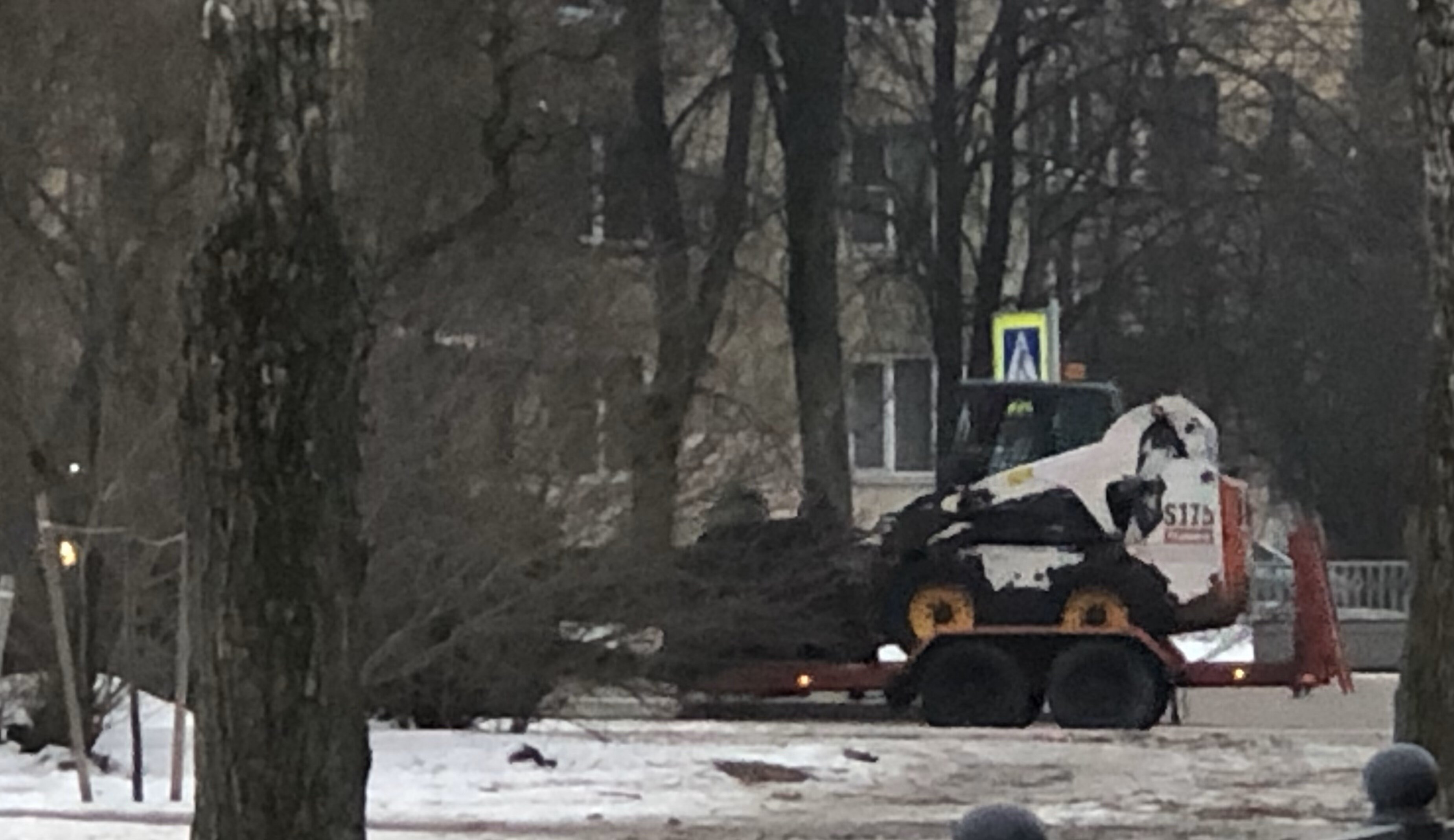

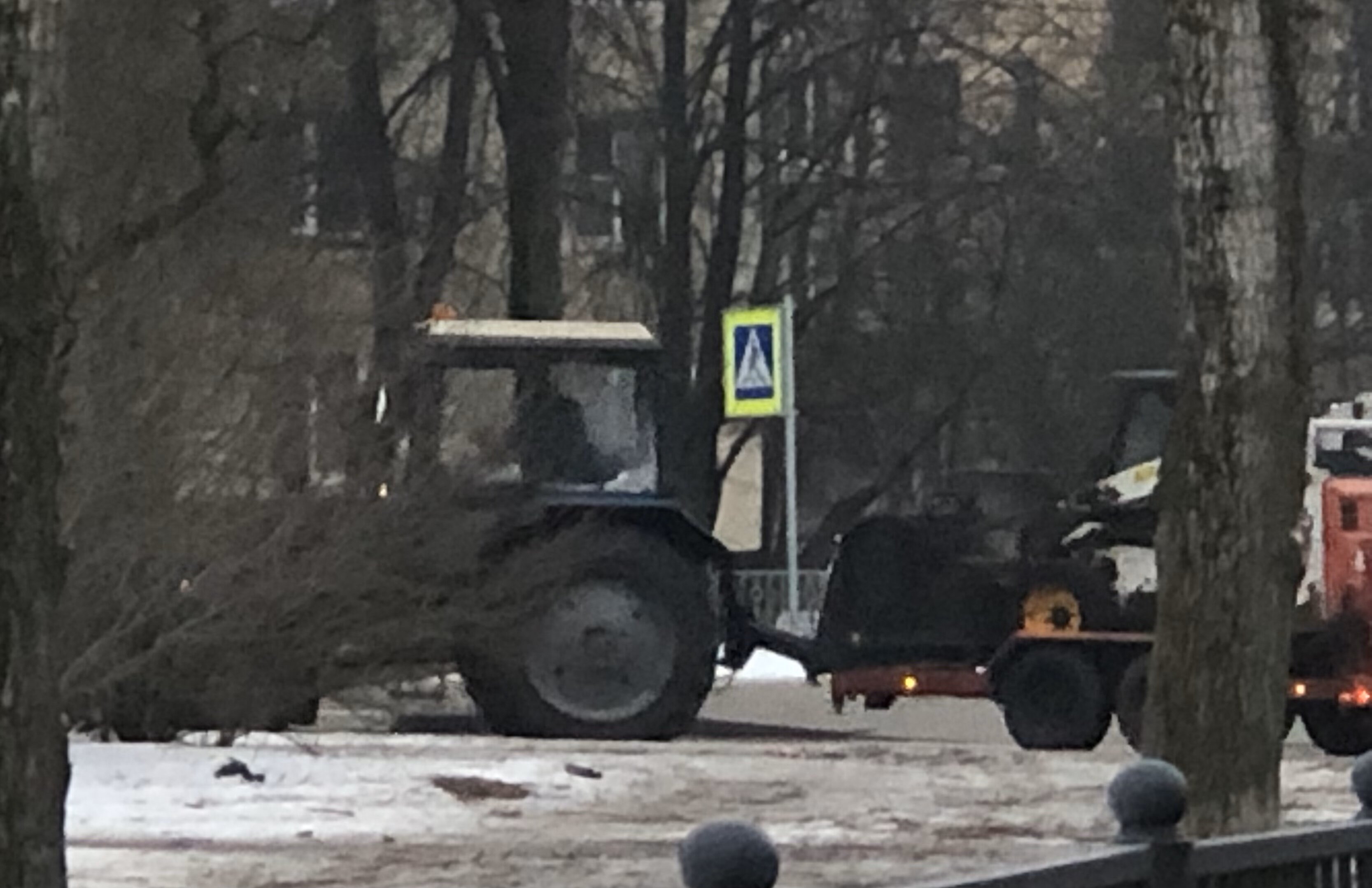

Вот сегодня утром его встретил в процессе перевозки (фотка не качественная если позже сфоткаю лучше то поменяю)

Приехал, остановился буквально за 2-3 минуты разгрузился и погнал пеньки "корчевать"



[b0b3r]

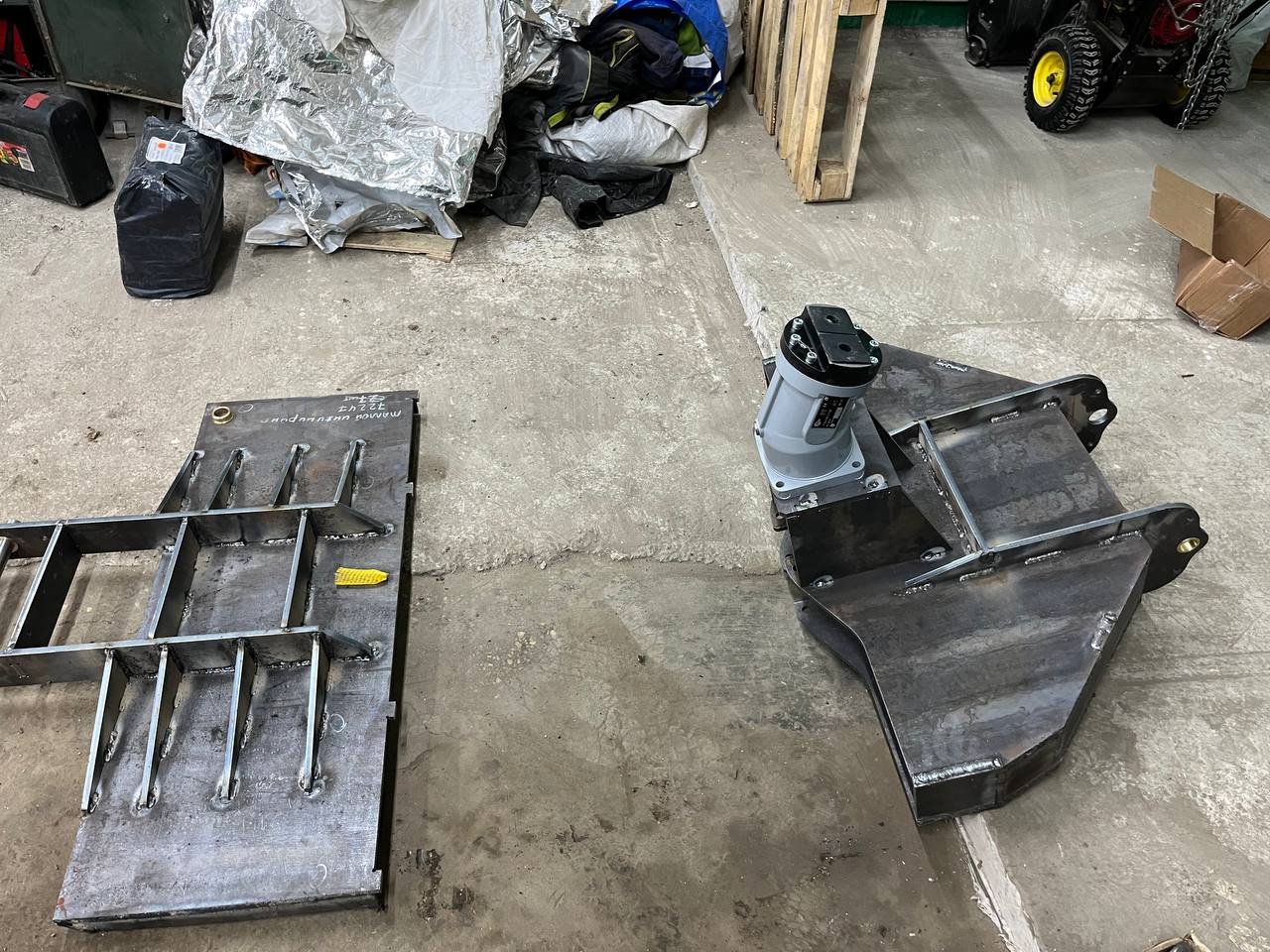

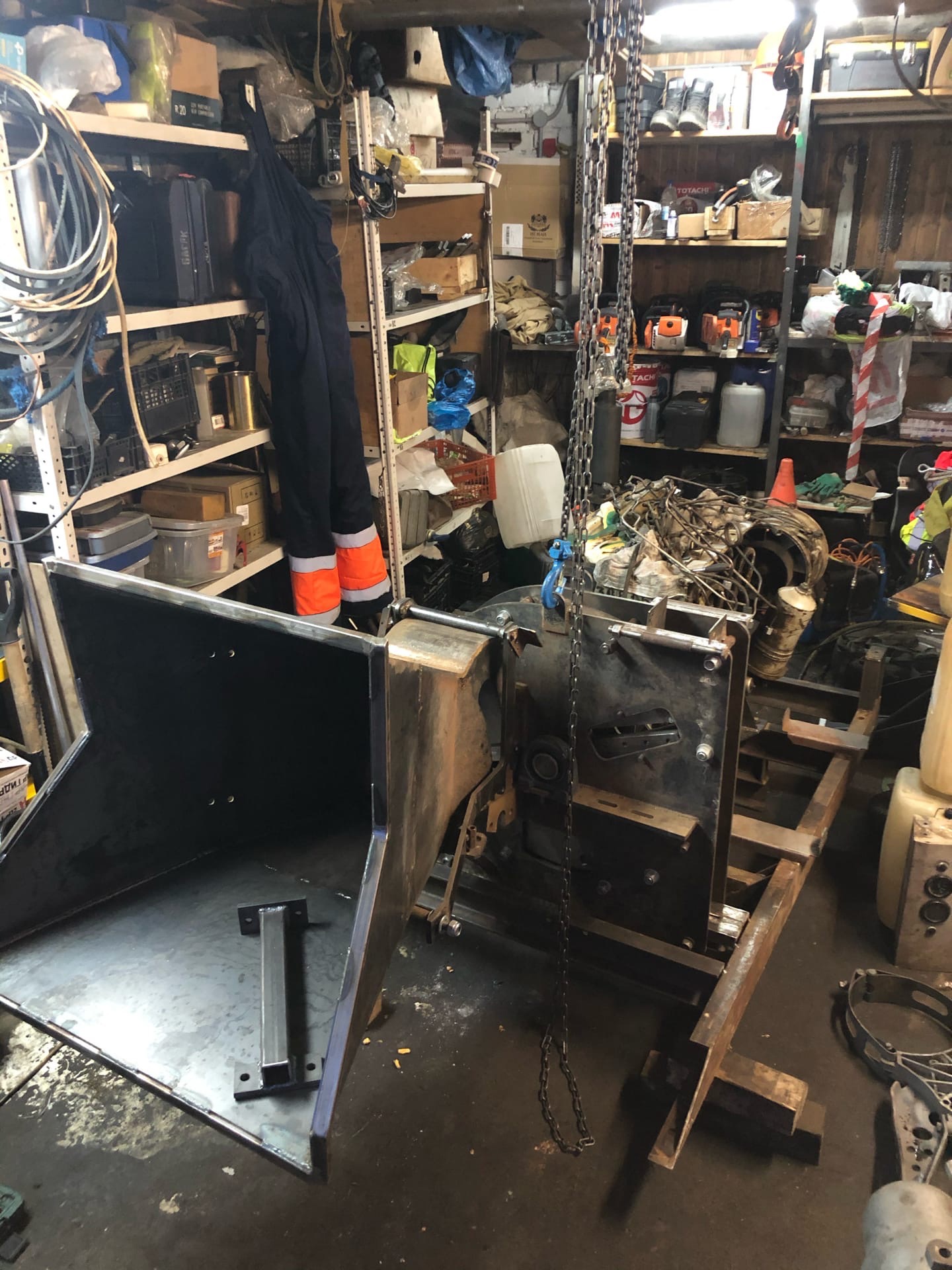

Потихоньку варю. Зажал денег на хороший полуавтомат, варю электродами. Швы не красивые. Да собственно я и не сварщик. Так что с чего им быть красивыми)) По сути мне осталось изготовить муфту защитную, ну или заказать где то. Ибо ту которую я закладывал тяжело достать. Ну и еще всплыл тот момент что гидромотор пришел с другим диаметром вала. Короче сама судьба другую муфту использовать.

Ну и чет до меня в последний момент дошло что гидромотор надо бы защитить как то. Короче блок клапанов к нему еще приобрести нужно.

[Tompfmych]

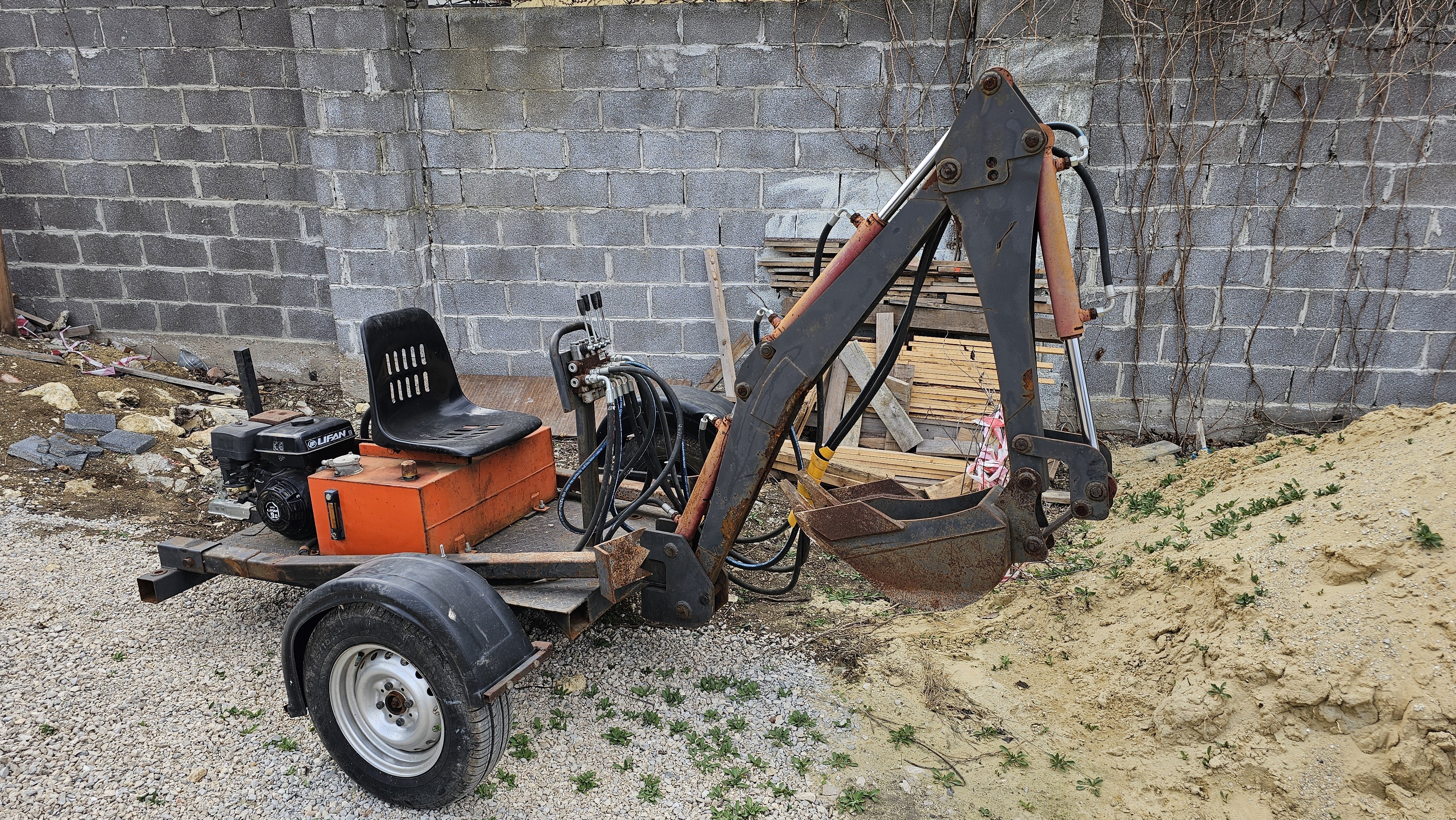

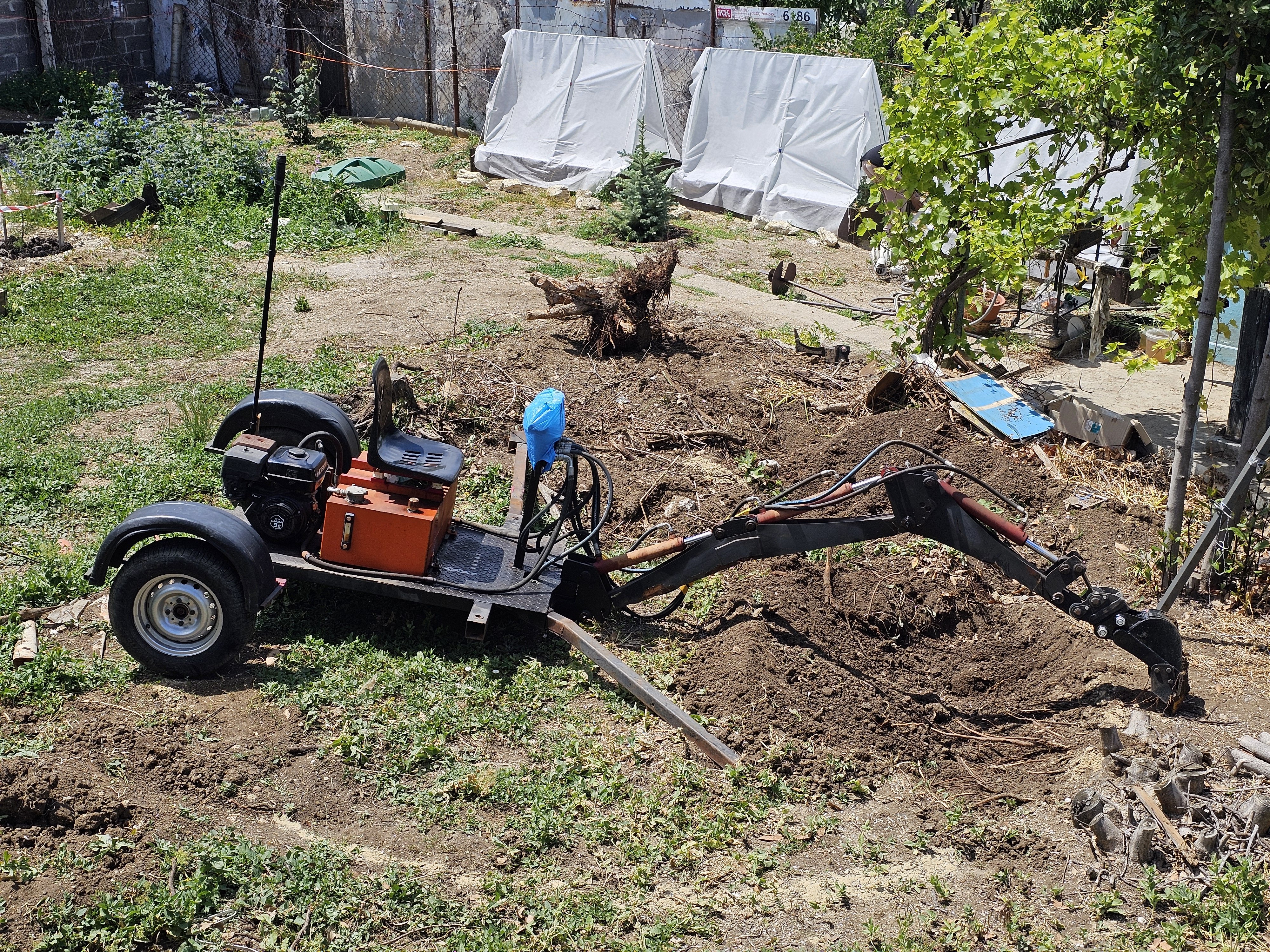

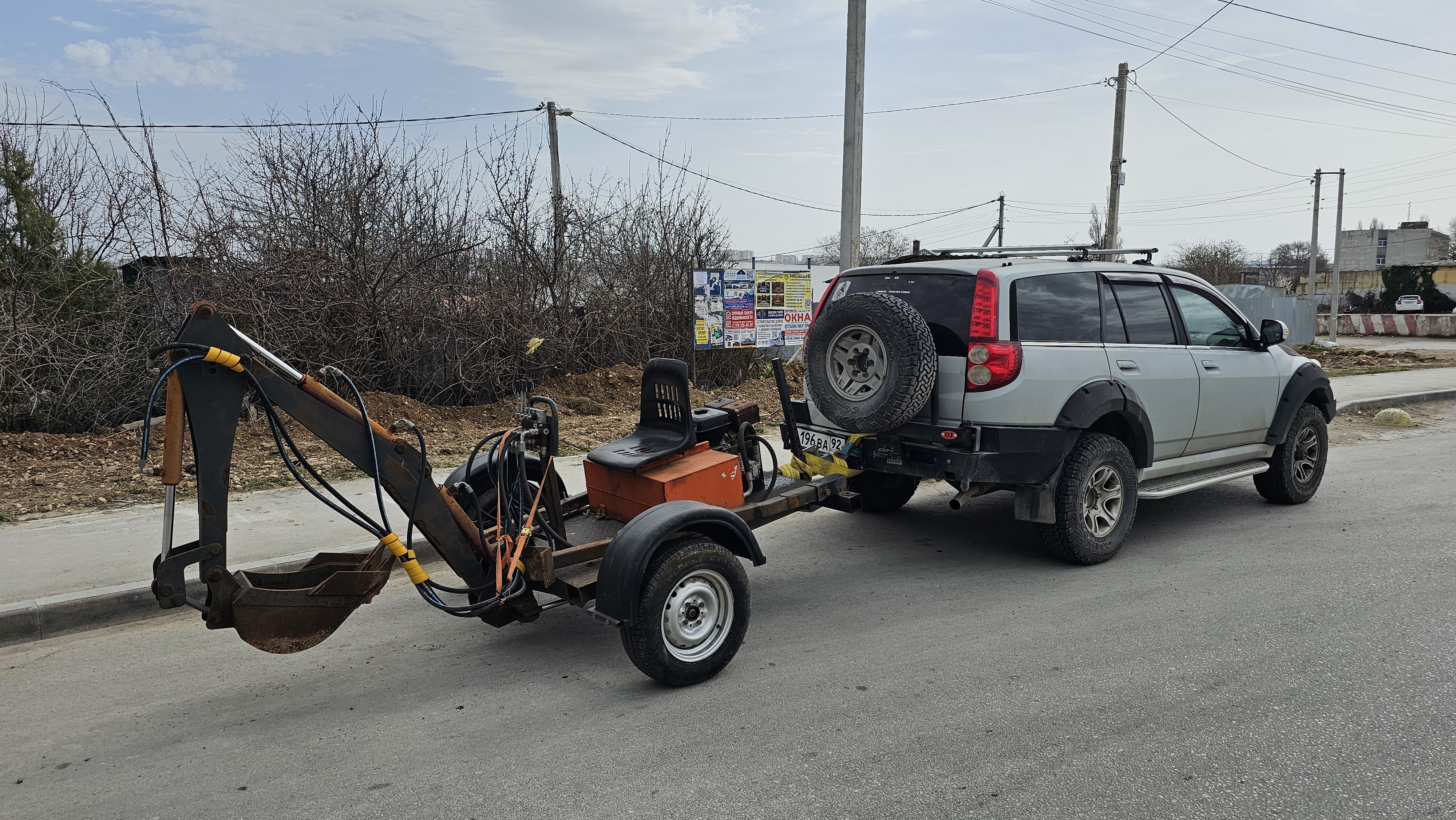

Вот и у меня появился предмет для этой темы. Прицепной экскаватор Strong M1000. Был приобретен для различных работ на участке.

Перегон:

На объекте в транспортном положении:

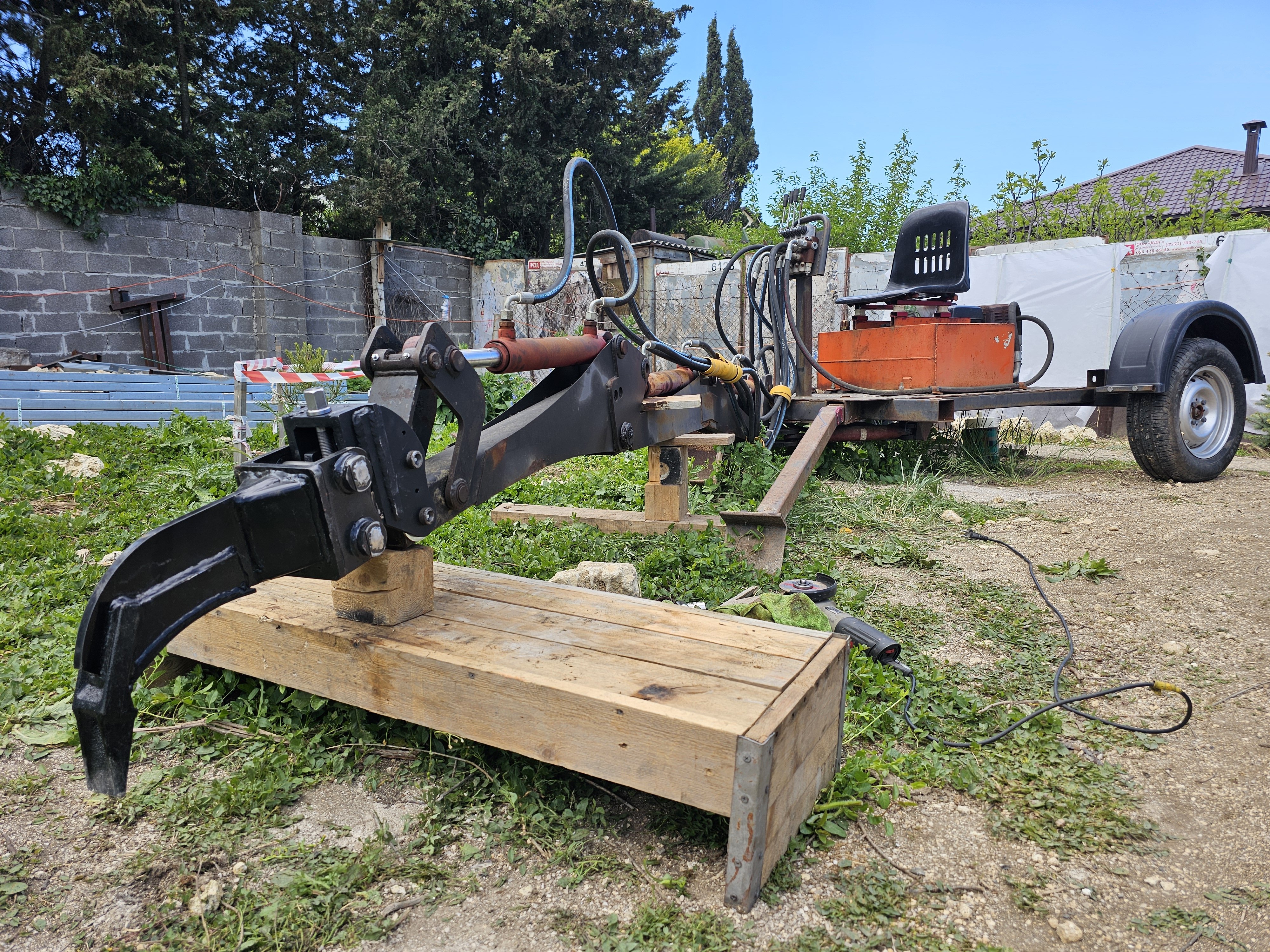

На данный момент выполнена модернизация ковшевого узла, вместо штатного ковша установлен быстросъём от китайских миников типа риппы, но об этом позже.

[b0b3r]

мнение по итогу какое о нем? Он уже довольно долго у тебя так то.

[Tompfmych]

51 минуту назад, b0b3r сказал:

мнение по итогу какое о нем? Он уже довольно долго у тебя так то.

Вывод: тема рабочая. Мне он больше интересен как универсальная платформа под разное оборудование, например, следующим шагом будет смонтирован гидробур и будем буронабивные сваи делать.

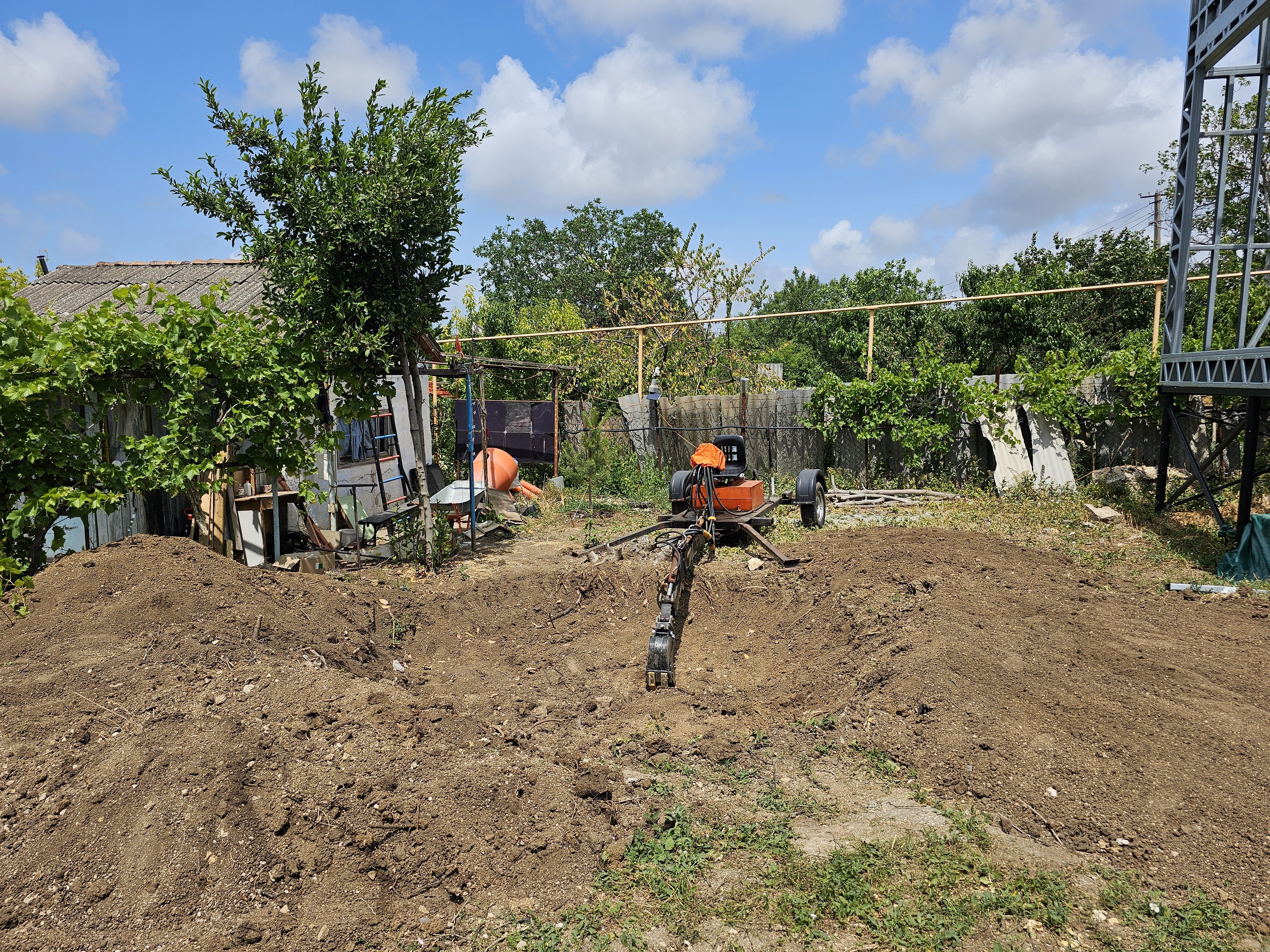

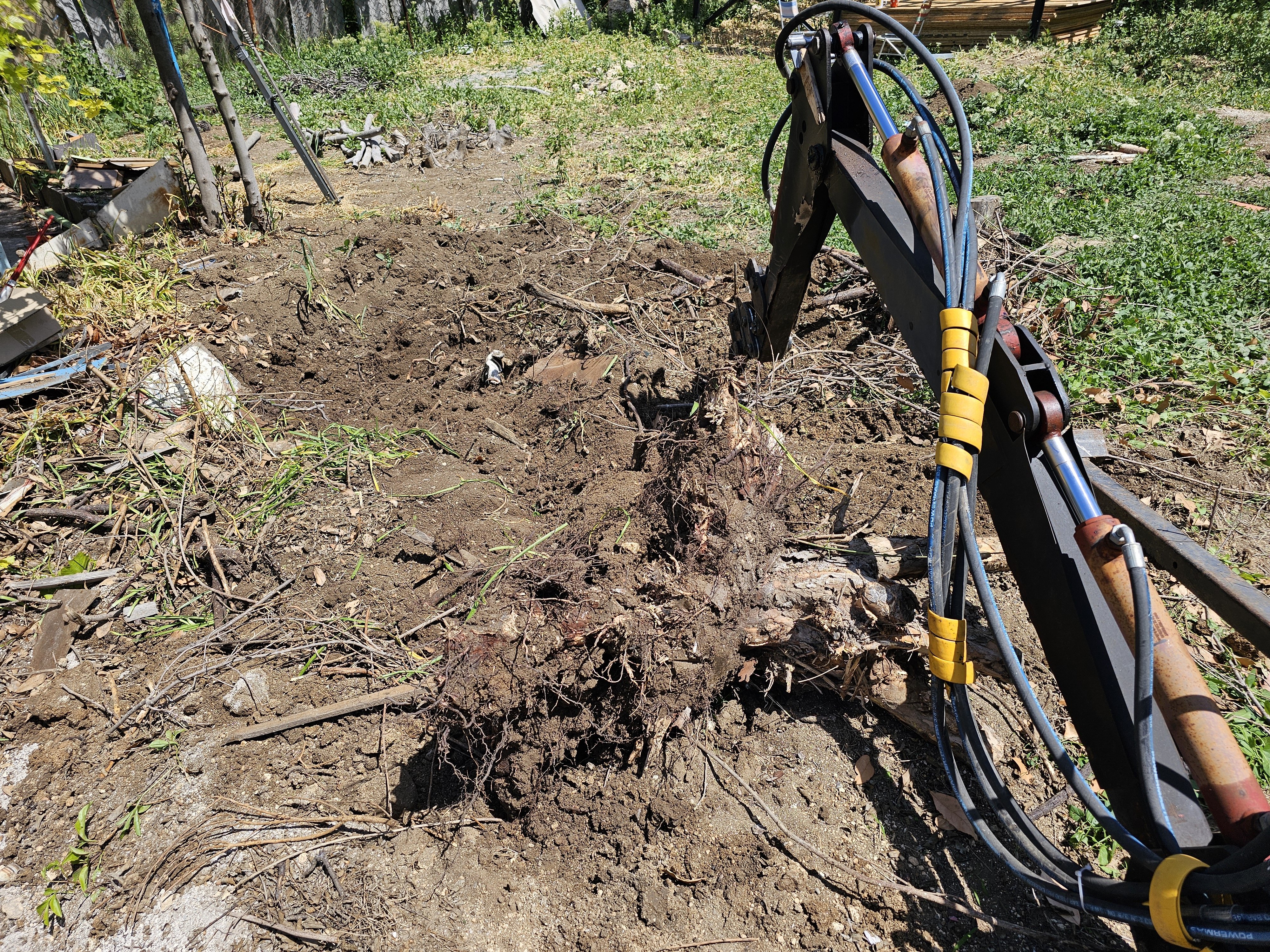

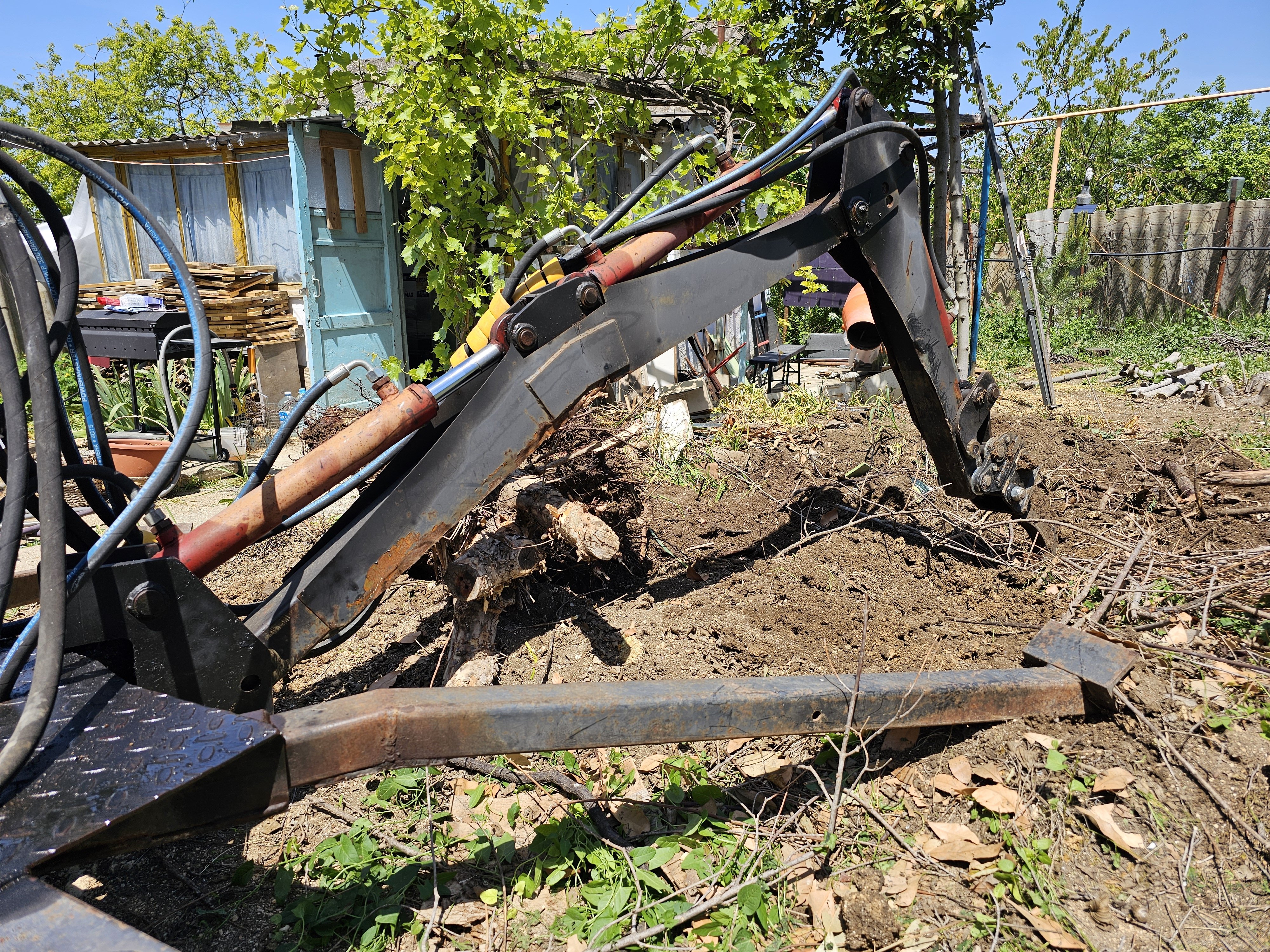

Пока успел только покорчевать пни клыком и выкопать котлован под каркасный бассейн.

Из приколов: пришлось вскрывать стрелу и переваривать втулки, т.к. на заводе их просто прихватили.

Далее подробно расскажу, как переделывался ковшевой узел, как ремонтировал стрелу и что делаю с ним сейчас.

[Timon2005]

В 01.02.2025 в 10:50, b0b3r сказал:

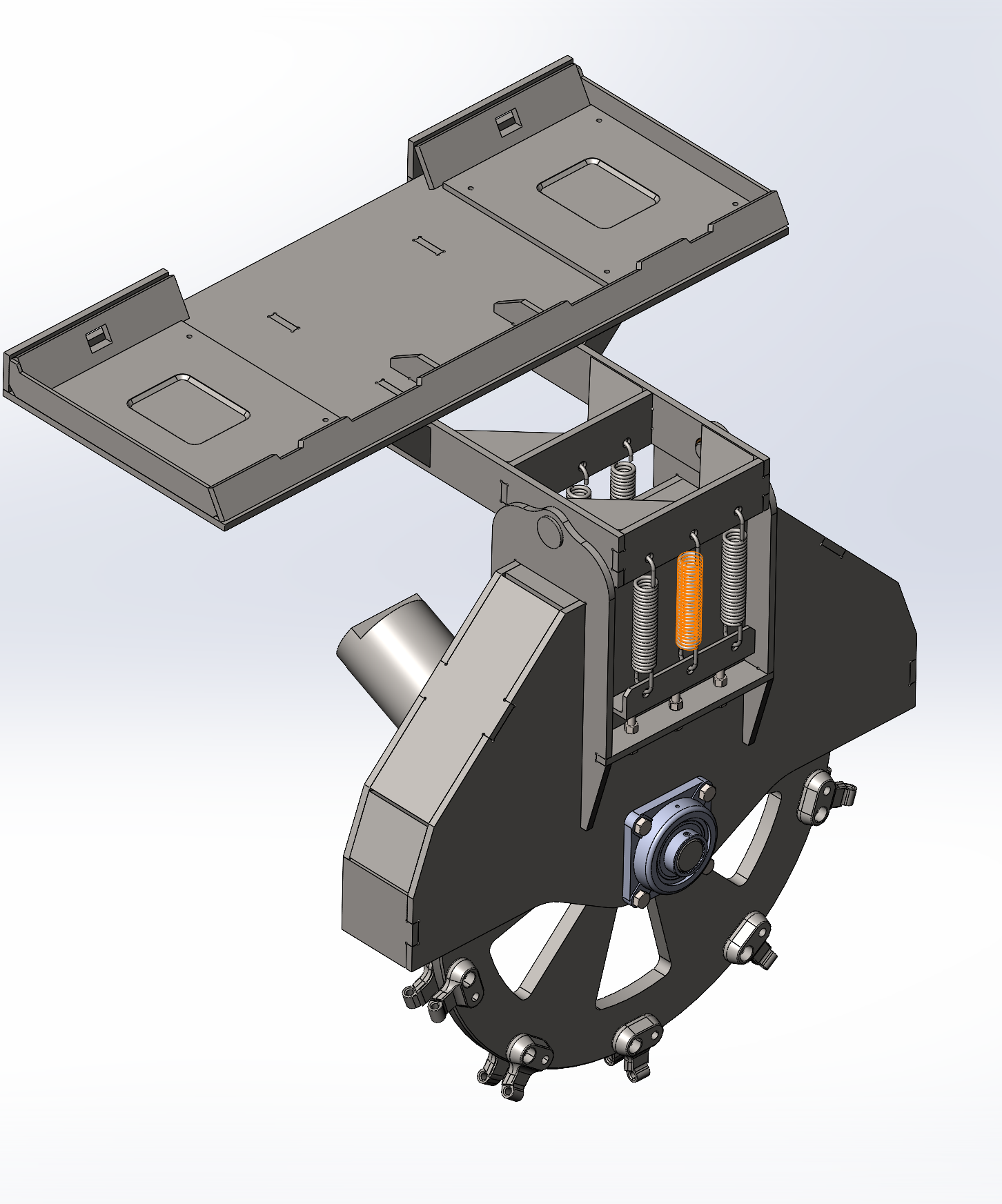

А в чем преимущество шарнирного подвеса,подпружиненного, Какая задумка-логика? Уходить от пня будет - нет?

Есть предположение, что на таких типах машин, вспомогательное движение - перемещение торцевой части диска(в основном поворот).

У вас на шарнир + пружины -> нечёткое перемещение плоскости реза. Бобиком елозить-такое себе.

Диаметр колеса с аналога снимали или есть свое понимание выгодного решения.?

[b0b3r]

Преимущество... эмм да нет ни каких преимуществ. наверное) Суть пружины в том  она нивелирует косяки не правильного подъезда к пню. Когда слишком много взял пня (слишком много проехал вперед) то все удары будут передаваться на трактор, ну или фреза встанет. А с пружинами такого должно быть меньше.

Диаметр диска эмпирическим путем выбирался) Возможно ошибочно.

В общем вся эта хуерыга давно собрала и ждет испытаний. Но вот не задача. месяц- полтора назад на погрузчике вышел из чата гидромотор хода. Про гидромотор правда узнали вот вот недавно когда сам за ремонт взялся. А до этого отдавали "спецам". которые усердно ремонтировали гидронасос. Что естественно не помогло. Короче в итоге гидромотор хода заказал из Китая. Ждем. Как придет можно будет и пенькогрызку испытать.

[Timon2005]

Хороших испытаний и работы. напишите если есть возможность, соображения по результатам.
